工艺管道知识汇总介绍（管子、管件）1、管子管子分类方法很多，按材质分类可分为金属管、非金属管和钢衬非金属复合管。

(1)非金属管主要有橡胶管、塑料管、石棉水泥管、石墨管、玻璃钢管等，非金属管的使用同金属管相比所占比例较小，而金属管在大多数石油化工装置中要占到全部工艺管道安装工程的百分之八十五以上。

(2)金属管材1)焊接钢管焊接钢管，也称有缝钢管，一般由钢板或钢带卷焊而成。

按管材的表面处理形式：分为镀锌和不镀锌两种。

表面镀锌的发白色，又称为白铁管或镀锌钢管；表面不镀锌的即普通焊接钢管，也称为黑铁管。

镀锌焊接钢管，常用于输送介质要求比较洁净的管道，如生活用水、净化空气、仪表空气等；不镀锌的焊接钢管，可用于输送蒸汽、煤气、压缩空气和冷凝水等。

根据用户要求，焊接钢管在出厂时可分两种：一种是管端带螺纹的，另一种是管端不带螺纹的。

管端带螺纹的焊接钢管，每根管材长度为4～9m，不带螺纹的焊接钢管，每根管材长度为4～12m。

焊接钢管按管壁厚度不同：分为薄壁钢管、加厚钢管和普通钢管。

工艺管道上用量最多的是普通钢管，其试验压力为 2.0MPa。

加厚钢管的试验压力为3.0MPa。

焊接钢管的联接方法较多：有螺纹联接、法兰联接和焊接。

法兰联接中又分螺纹法兰联接和焊接法兰联接，焊接方法中又分为气焊和电弧焊。

常用焊接钢管的规格范围：为公称直径6～150mm2)无缝钢管无缝钢管，是工业管道中用量最大，品种规格最多的管材。

基本上分为：流体输送用无缝钢管和带有专用性的无缝钢管两大类。

前者是工艺管道常用的钢管，后者如锅炉专用钢管、裂化炉管和热交换器用钢管等。

按材质可分为：碳素无缝钢管、铬钼无缝钢管和不锈、耐酸无缝钢管。

按公称压力可分为：低压(0≤1.0MPa)、中压(1.0＜10MPa＝、高压(≥10MPa)三类。

工艺管道常用的是流体输送用无缝钢管❶碳素无缝钢管常用的制造材质为10号、20号、16Mn钢。

其规格范围为：热轧外径φ32～630mm，冷拔外径φ6～200mm，单根管长度4～12m，容许操作温度为-40～450℃。

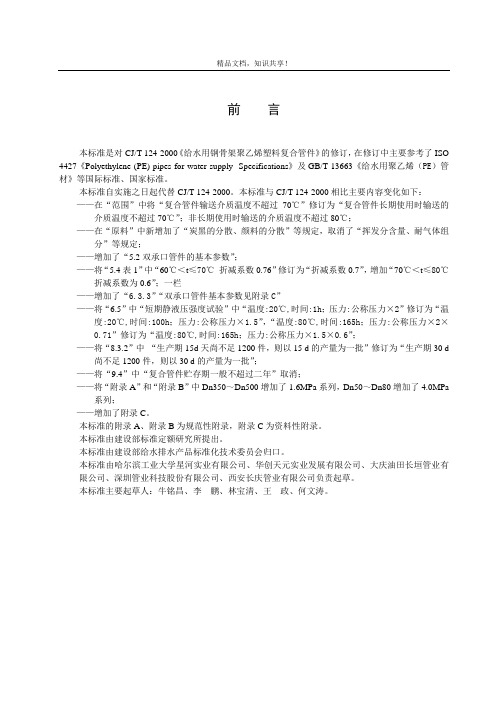

前言本标准是对CJ/T 124-2000《给水用钢骨架聚乙烯塑料复合管件》的修订，在修订中主要参考了ISO 4427《Polyethylene (PE) pipes for water supply--Specifications》及GB/T 13663《给水用聚乙烯（PE）管材》等国际标准、国家标准。

本标准自实施之日起代替CJ/T 124-2000。

本标准与CJ/T 124-2000相比主要内容变化如下：——在“范围”中将“复合管件输送介质温度不超过70℃”修订为“复合管件长期使用时输送的介质温度不超过70℃”；非长期使用时输送的介质温度不超过80℃；——在“原料”中新增加了“炭黑的分散、颜料的分散”等规定，取消了“挥发分含量、耐气体组分”等规定；——增加了“5.2双承口管件的基本参数”；——将“5.4表1”中“60℃＜t≤70℃折减系数0.76”修订为“折减系数0.7”，增加“70℃＜t≤80℃折减系数为0.6”；一栏——增加了“6.3.3”“双承口管件基本参数见附录C”——将“6.5”中“短期静液压强度试验”中“温度:20℃,时间:1h；压力:公称压力×2”修订为“温度:20℃,时间:100h；压力:公称压力×1.5”，“温度:80℃,时间:165h；压力:公称压力×2×0.71”修订为“温度:80℃,时间:165h；压力:公称压力×1.5×0.6”；——将“8.3.2”中“生产期15d天尚不足1200件，则以15 d的产量为一批”修订为“生产期30 d 尚不足1200件，则以30 d的产量为一批”；——将“9.4”中“复合管件贮存期一般不超过二年”取消；——将“附录A”和“附录B”中Dn350～Dn500增加了1.6MPa系列，Dn50～Dn80增加了4.0MPa 系列；——增加了附录C。

本标准的附录A、附录B为规范性附录，附录C为资料性附录。

在撰写关于"UNS S32205 焊管执行标准"主题的文章前，首先需要深入了解这个主题的相关知识和内容。

UNS S32205是一种双相不锈钢，具有高强度和良好的耐腐蚀性能，通常用于制造各种管道和管件。

在进行焊接和制造过程中，需要遵循特定的执行标准，以确保产品质量和安全性。

本文将从UNS S32205的特性和应用领域入手，逐步深入探讨其焊管执行标准的相关内容。

1. UNS S32205的特性和应用领域UNS S32205双相不锈钢具有高强度、良好的耐腐蚀性和优异的焊接性能，在化工、石油、海洋工程等领域有着广泛的应用。

其双相结构使其同时具备奥氏体和铁素体的特性，使其在高温高压下具有很好的抗应力腐蚀开裂能力，因此在制造焊管时备受青睐。

2. UNS S32205焊管执行标准的重要性由于UNS S32205双相不锈钢在焊接过程中易受到热影响区腐蚀和晶间腐蚀的影响，因此需要严格遵循执行标准来保证焊接接头的质量和性能。

执行标准不仅可以规范焊管的生产工艺和技术要求，还可以确保产品在使用中的安全可靠性。

3. UNS S32205焊管执行标准的国际标准针对UNS S32205焊管的执行标准，国际上通常采用ASTMA790/A790M和EN 10217-7等标准，这些标准涵盖了焊接不锈钢和双相不锈钢管的一般要求、尺寸范围、化学成分、机械性能等方面的规定，对于保证UNS S32205焊管质量和性能至关重要。

4. UNS S32205焊管执行标准的注意事项在遵循执行标准的过程中，需要特别注意焊接工艺参数的控制、焊接材料的选择、焊接后的热处理等关键环节，以保证焊管的耐腐蚀性、机械性能和安全可靠性。

还需要关注管道连接、管道检测等方面的要求，以确保UNS S32205焊管的使用效果和持久性。

总结：UNS S32205双相不锈钢作为一种重要的材料，在焊管制造中扮演着重要角色。

遵循相关的执行标准，如ASTM A790/A790M和EN 10217-7等，对于保证UNS S32205焊管的质量和性能至关重要。

管工初级试题一、填空 (20 分，每空 1 分) 1．按设计压力分类，常用的管道分为( 低压 ) 、( 中压) 、( 高压 ) 。

2．按管道材质分，请写出三种我公司常用管道( 钢管) 、( 铸铁管 ) 、(PVC 管 ) 。

3．管道的敷设方式有( 直埋 ) 、( 地沟) 、( 架空 ) 。

4．流量 3.6m3/h 相当于( 1 ) L/s 。

5． 1mm H2O 相当于 ( 9.8 ) Pa。

6．流体包括( 液体 ) ( 气体 ) ( 汽体 ) 。

7．常用的管卡可分为( 吊卡 ) ( U 型卡 ) ( 立管卡 ) 。

8．管子调整处理的方法有(冷校 )和( 热校 ) 。

9.热水采暖系统的强度试验压力为(工作压力加 0.1 MPa)二、判断题(10 分，每题 1 分)1、燃烧必须具备可燃物、助燃物和热能量三要素。

(对)2、相对于管道材质，其重量与质量是同一个概念。

(错)3、流体的性质有流动性、浮力、传递外力、压缩性等 4 个特性。

(错)4、我们一般所说的大气压力，就是指工程大气压力。

(对)5、根据管道流量计算公式，管径扩大一倍，流量扩大 2 倍。

(错)6、管道阻力只与管道的材质和流体的流速有关。

(错)7、管道保温的目的是为了减少输送介质热量的损失。

(错)8、内径 100 的无缝钢管表示为Φ 108 。

(错)9、管道中常用的仪表有流量表和压力表。

(错)10、管道连接的方法有螺纹连接、法兰连接、焊接、承插链接 4 种类。

(错)三、选择题(30 分，每题 2 分)1、凡在坠落高度基准面 ( B ) m 以上有可能坠落的高处进行作业称为高处作业。

A.1.5B. 2C. 2.5D. 32、氧气、乙炔瓶与火源的距离应不小于( C ) m。

A.8B. 9C. 10D. 113．一台水泵出口压力表指针在 4.5Kgf/cm2 处，此泵出口处压力约为 ( A) Mpa。

A.0.45B. 0.5C. 0.52D. 0.554．一台水泵流量为 25m3/h，水泵出水管应选用( C )内经的管子比较合适？(流速为 1m/s) 。

陶瓷内衬复合钢管相关知识陶瓷内衬复合钢管用在那些行业1.要求高耐磨的管道：火力发电、热电厂灰（渣）输送、煤粉输送管道，选矿厂尾矿输送和精矿输送管道，港口矿浆和泥沙输送管道，粉煤浆输送管道等。

2.重介选（洗）煤厂精煤输送管道，要求高耐腐蚀性火力发电脱硫浆渣输送管道。

3.熔融铝液输送管道。

4.要求高耐磨、高耐腐蚀、耐高温的各种道。

陶瓷内衬复合钢管各大应用的市场1、电力行业①目前我国电力行业正处于高速发展时期。

国家每年新装机容量1500万千瓦，其中火电机组约1200万千瓦，而且仍以火力发电为主。

因国家环境要求，火电厂的煤粉燃烧后的灰、渣需输到厂区以外的专用灰场，输送距离一般在3-10公里范围内。

②火电厂、热电厂的喷煤、排渣管道弯头是磨损十分严重的部位，目前大都采用铸钢和铸石管，一般使用2mdash;3年就需大修更换。

每台30万千瓦机组规模蒸气炉需弯头40mdash;60吨，若加上老电厂大修更换，全国大小最少有500家需大修更换，每年仅电业系统就需耐磨弯头10000多吨。

另外，直管需求量每年估计也在3000mdash;4000吨。

2、冶金矿山行业在冶金矿山待业中主要用于尾（独）矿输送管道如攀枝花、大冶、太和三矿、内蒙古白伦鄂博等矿厂，都是因管道高强度磨损，一年或者二年就需维修更换。

据了解每个矿山年消耗量都地40吨以上，全国大小矿山20000多家，每年需求耐磨管大约在50万吨以上。

另外煤炭行业及其它各类矿厂没做详细调查，据估计其用量也相当可观。

3、盐井及酸碱石化行业盐化工及氯碱行业用于输送腐蚀性极强的液体管道，目前普遍使用普通钢管，使用寿命大都在1年左右，采用钛管或镍管，虽可提高耐蚀性，但价格极为昂贵，使产品成本大大提高。

另外，石油基地、化肥厂、硫酸厂等也都普遍使用各类管道，都急需一种耐蚀性较强的管道来代替目前广泛使用的普通管道。

而陶瓷复合钢管正是最佳材料，估计以上行业年需求量在2万吨以上，我们仅对四川自贡盐井卤水输送做了调查，该厂每年需更换管道100吨。

管件种类很多，归纳有以下几种主要类型：1.变直径管件，指管端或管上某一部分直径减小;2.变壁厚的管件，指沿管子长度方向使壁厚发生变化;3.改变断面的管件，根据要求，将圆形断面变为方形、椭圆形、多边形等等;4.弯曲管件，我们接触比较多的，就是将直管变为不同曲率半径的弯管，如弯头、弯管等等;5.带凸缘和圆缘的管件，前者指管子端部向内侧或外侧凸，后者指在管的圆周方向形成隆起的或凹槽的管件；6.带卷边和封底类的管件，增加管端总强度向管的外侧或内侧卷边或将管件端部封住的管件；7.扩径管件，按照要求将管件端部或某部位扩大形成各种形状的管件；管件的加工方法也有很多种。

很多还属于机械加工类的范畴，用的最多的是冲压法、锻压法、滚轮加工法、滚轧法、鼓胀法、拉伸法、弯曲法、和组合加工法。

管件加工是机加工和金属压力加工的有机结合。

现举例说明如下：锻压法：用型锻机将管子端部或一部分予以冲伸，使外径减少，常用型锻机有旋转式、连杆式、滚轮式。

冲压法：在冲床上用带锥度的芯子将管端扩到要求的尺寸和形状。

滚轮法：在管内放置芯子，外周用滚轮推压，用于圆缘加工。

滚轧法：一般不用芯轴，适合于厚壁管内侧圆缘。

弯曲成形法：有三种方法较为常用，一种方法叫伸展法，另一种方法叫冲压法，第三种是大家较为熟悉的滚轮法，有3-4个辊，两个固定辊，一个调整辊，调整固定辊距，成品管件就是弯曲的。

这种方法应用的较广，若生产螺旋管，曲率还可增大。

鼓胀法：一种是在管内放置橡胶，上方用冲子压缩，使管子凸出成形；另一种方法是液压鼓胀成形，在管子中部充入液体，靠液体压力把管子鼓成所需要的形状，像我们常用的波纹管的生产大部分用的是这种方法。

总之管件用途广泛，种类繁多。

日本生产方法都是特许的，有的管件生产方法和工艺都申报了专利，管件专利很多，大多是组合加工。

我国的管件加工差距很大，举个例子：自行车用的三通四通，在国外早在四五年就采用鼓胀成形的管头，而我国的厂家到现在可能还在用焊接的方法。

图解承插管件盐山君政承插管件有限公司Yanshanjunzheng chengchaguanjian youxiangongsi承插管件承插管件：由圆钢或钢锭模锻成型后机加工的管道连接件，它的连接形式是承插焊接(Socket Welding-SW)，将钢管插入承插孔内进行焊接，因此，被称为“承插管件”，主要制造标准为ANSI/ASME B16.11、、GB/T14383-2008。

承插管件的品种包括45°弯头、90°弯头、三通、四通、45°斜三通、双承口管箍、单承口管箍、管帽、活接头、支管座等。

其中，三通和四通有等径和异径之分；双承口管箍同样有等径和异径之分，异径的双承口管箍还有同心和偏心之分。

承插弯头螺纹弯头承插弯头，主要是由圆钢或钢锭模压锻造毛坯成型，然后经车床机加工成型的一种高压弯头管道连接配件。

是锻制承插系列管件的一种承插弯头常用标准有标GB/T14383-93,GB/T14383-2008,美标ASME B16.11,石化标准SH3410，化工部标准HG/T21634等按照形式分为45°承插弯头和90°承插弯头按照常用标准规定，承插弯头的规格有DN6、DN8、DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100。

一般常用的使用订货规格为DN15----DN50。

如有超出范围该规格范围的，可与客户沟通图纸设计加工。

按照压力等级区分：3000LB、6000LB、9000LB或SCH80、SCH160、XXS主要适用于石油化工、医药卫生、电力、航天、军工、消防、冶金、造船、燃气、核电、及环境保护等要求承受压力高、尺寸精密等部门及领域。

（本图片为本公司所生产实物图片）承插三通螺纹三通承插三通，主要是由圆钢或钢锭模压锻造毛坯成型，然后经车床机加工成型的一种高压弯头管道连接配件。

是锻制承插系列管件的一种承插三通常用标准有标GB/T14383-93,GB/T14383-2008,美标ASME B16.11,石化标准SH3410，化工部标准HG/T21634等按照形式分为45°承插弯头和90°承插弯头按照常用标准规定，承插弯头的规格有DN6、DN8、DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100。
