1=管件常识(弯头、法兰、三通)要点

法兰管件知识点总结一、法兰管件的基本知识1、法兰管件的定义法兰管件是一种常用的管道连接件，用于连接管道、阀门、管件和管道配件。

其主要作用是使管道连接紧密，防止管道泄漏。

2、法兰管件的主要材质法兰管件的主要材质有碳钢、不锈钢、合金钢、铸铁、铝合金等材质。

根据工作条件不同，选用不同的材质。

3、法兰管件的主要标准法兰管件的主要标准包括国际标准（如ASME、DIN、JIS、BS等）和国内标准（如GB、HG、SH等）。

在选型时应根据管道系统的使用场合和要求来选择适合的标准。

二、法兰管件的种类法兰管件根据用途和连接方式的不同，可以分为以下几种类型：1、焊接法兰焊接法兰是法兰管件中用得最多的一种类型。

它通过对接焊或对焊将法兰与管道连接在一起，连接牢固，能承受较大的压力。

常见的焊接法兰有平焊法兰、对焊法兰等。

2、对夹法兰对夹法兰也称夹紧法兰，它的特点是安装简便快捷，拆装方便，适用于一些需要频繁拆卸的场合。

常见的对夹法兰有法兰（螺杆）对夹法兰、法兰（螺杆孔）对夹法兰等。

3、盲法兰盲法兰是一种没有孔的法兰，主要用于堵住管道的一端或部分分支管道。

在管道系统的清洗、检修或试压阶段，可以使用盲法兰来进行封闭。

4、承插焊法兰承插焊法兰是一种将法兰套在管道端口上再进行焊接的连接方式。

它适用于一些直径较大、壁厚较厚的管道，能提高管道的承载能力。

三、法兰管件的选型在选型时，需考虑以下几个方面：1、工作条件工作温度、压力、介质的化学性质、流速等因素会影响法兰管件的选型。

需要根据工作条件来选择合适的材质和型号。

2、连接方式根据管道连接的方式，选择合适的法兰管件类型。

焊接法兰适用于需承受较大压力的场合，而对夹法兰适用于需要频繁拆装的场合。

3、标准选择根据国际标准或国内标准来选用合适的法兰管件，例如在国际工程中常用ASME、DIN等标准，而在国内工程中常用GB、HG、SH等标准。

四、法兰管件的安装在安装法兰管件时，需注意以下几个方面：1、检查法兰管件的质量在安装前应对法兰管件进行检查，确保没有生锈、变形、损伤等情况，以免影响安装效果。

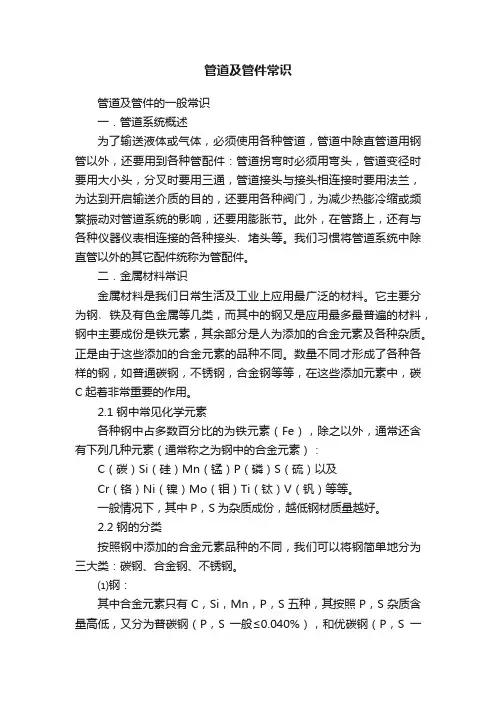

管道及管件常识管道及管件的一般常识一．管道系统概述为了输送液体或气体，必须使用各种管道，管道中除直管道用钢管以外，还要用到各种管配件：管道拐弯时必须用弯头，管道变径时要用大小头，分叉时要用三通，管道接头与接头相连接时要用法兰，为达到开启输送介质的目的，还要用各种阀门，为减少热膨冷缩或频繁振动对管道系统的影响，还要用膨胀节。

此外，在管路上，还有与各种仪器仪表相连接的各种接头﹑堵头等。

我们习惯将管道系统中除直管以外的其它配件统称为管配件。

二．金属材料常识金属材料是我们日常生活及工业上应用最广泛的材料。

它主要分为钢﹑铁及有色金属等几类，而其中的钢又是应用最多最普遍的材料，钢中主要成份是铁元素，其余部分是人为添加的合金元素及各种杂质。

正是由于这些添加的合金元素的品种不同。

数量不同才形成了各种各样的钢，如普通碳钢，不锈钢，合金钢等等，在这些添加元素中，碳C起着非常重要的作用。

2.1 钢中常见化学元素各种钢中占多数百分比的为铁元素（Fe），除之以外，通常还含有下列几种元素（通常称之为钢中的合金元素）：C（碳）Si（硅）Mn（锰）P（磷）S（硫）以及Cr（铬）Ni（镍）Mo（钼）Ti（钛）V（钒）等等。

一般情况下，其中P，S为杂质成份，越低钢材质量越好。

2.2 钢的分类按照钢中添加的合金元素品种的不同，我们可以将钢简单地分为三大类：碳钢、合金钢、不锈钢。

⑴钢：其中合金元素只有C，Si，Mn，P，S五种，其按照P，S杂质含量高低，又分为普碳钢（P，S 一般≤0.040%），和优碳钢（P，S一般≤0.03%），常见钢种有：普碳钢：Q215A，Q235BF。

优碳钢：20#，45#，16Mn等。

这种钢强度及韧性一般，不耐腐蚀，可用于要求不高的场合，成本最低。

⑵合金钢：除碳钢中含有的5种元素以外，还添加了10%以下的Cr，Mo，V等元素，常见的钢种有：15CrMo，12Cr1MoV，1Cr5Mo等。

与碳钢相比，合金钢强度更高，耐温性能也提高，但抗腐蚀性能仍较差，因此，合金钢通常用于腐蚀不大的高温高压场合，如锅炉用钢，电厂热蒸汽输送等等，使用成本处于中等水平。

管件的种类及各自的用途管件是一种用于连接和控制流体的重要设备。

根据不同的形状和功能，管件可以分为多种类型，每种类型都有各自的用途。

本文将介绍几种常见的管件及其用途。

一、弯头弯头是一种用于改变管道方向的管件。

它可以将管道从水平转向垂直或改变管道的流向。

弯头通常按照弯曲角度分为90度弯头和45度弯头。

90度弯头常用于管道的转向，而45度弯头则常用于管道的弯曲。

弯头广泛应用于工业管道、建筑管道以及家庭供水系统等。

二、三通三通是一种具有三个出口的管件。

它可以将一个管道分成两个或将两个管道合并成一个。

三通通常有等径三通和异径三通两种类型。

等径三通用于连接相同直径的管道，而异径三通则用于连接不同直径的管道。

三通广泛应用于石油、化工、冶金等领域的管道系统中。

三、法兰法兰是一种用于连接管道的环形扁平件。

它通常由两个相互压紧的法兰盘和一根连接两个法兰盘的螺栓组成。

法兰可以连接不同材质和不同直径的管道，具有较好的密封性能和可拆卸性。

法兰广泛应用于石油、化工、造船等领域的管道系统中。

四、封头封头是一种用于封闭管道的管件。

它通常用于管道的终点或需要封闭的部位。

封头有多种形状和结构，例如平封头、球形封头、锥形封头等。

不同形状的封头适用于不同的管道需求，可以提供良好的密封性能和强度。

封头广泛应用于石油、化工、医药等领域的管道系统中。

五、承插件承插件是一种用于连接管道的管件。

它通常由一个管道和一个垫圈组成，通过将承插件插入管道中并用螺栓固定来实现连接。

承插件具有简单、可靠且易于安装的特点，广泛应用于给水、排水、暖通空调等领域的管道系统中。

六、套管套管是一种用于修复管道的管件。

它通常由一个内径较小的管道和一个外径较大的管道组成，通过将套管套在破损的管道上并进行焊接或螺栓固定来修复管道。

套管可以修复管道的破损或腐蚀部位，延长管道的使用寿命。

套管广泛应用于化工、石油、电力等领域的管道系统中。

七、管帽管帽是一种用于封闭管道端口的管件。

管件常识一、管件分类：主要分为弯头三通异径管管帽翻边1、弯头（ELBOWS）常用规格45°90°180°，135°75°30、有时也会用到；询价中要确认是长半径（E（L）：R=1.5D）或短半径（E（S）：R=1.0D）,通常情况下，若不注明则默认为是长半径（最好跟客户确认清楚）2、三通（TEES）:分为等径三通和异径三通。

等径三通三个管口的外径一致和壁厚都相同异径三通三个管口中有两个管口外径一致,壁厚都相同3、异径管（大小头）分为：同心异径管（CR）和偏心异径管(ER)注意：实际业务操作中一定要确认是同心或偏心，价格会有差异4、管帽(封头)（CAPS）5、翻边又称对焊环或短节（STUB END）二、管件主要以管材板材为原料弯头，三通，异径管，翻边：DN100以上的规格原料都是板材，两片板材经过对焊，这种方式会出现至少两条焊缝，需要探伤；DN100以下的规格都是用管材经过推制而成，无缝。

管帽（封头）：用板材画圆冲压而成。

DN250以下现在都可以做工期大概为20-30天三、什么是公称通径、A系列和B系列有什么区别DN或NPS为公称通径，公称通径分为公制系列（B系列）和英制系列（A系列）两种。

因此，要确定实际外径必须知道属于A系列还是B系列。

例如DN100，DN100A就代表外径为114.3、DN100B 就代表外径为108。

壁厚通常按照给出的管标号（如SCH20、STD、XS），查询相关标准中的有关表格，即可查到其代表的实际壁厚。

A系列用于国外，B系列用于国内四、管件的表示：1、类别（弯头还要知道角度，弯曲半径；异径管（大小头）还要知道是同心或偏心）2、材质3、通径大小及管制(以公称直径表示时，必须确认公制、英制)、4、壁厚或管标号。

5、标准号（有时在标准号后加A或B表示管系为英制或公制）举例：弯头：90°弯头R=1.50 DN65*3B TA2GB/T3651-99 或90°E（L）DN65*3B TA2GB/T 3651-99三通：A直接给出外径和壁厚的尺寸a三通Φ57*57*57*3 TA2 HG/T 3651-99或Φ57*3 TA2 HG/T3651-99 表示等径三通，三个管口的外径都为57MM,壁厚都为3MM----b三通Φ89*57*3 TA2 HG/T 3651-99 表示异径三通，B用公称通径表示：TEE DN100*3 B TA2 HG/T 3651-99异径管：同心异径管DN100*83*3 B TA2 HG/T 3651-99偏心异径管DN80*65*3 B TA2HG/T 3651-99一定要标明是同心还是偏心管帽：管帽DN80*3 A TA2 HG/T 3651-99翻边：翻边DN80*3 A TA2 HG/T 3651-99五、管件常用标准1、弯头、三通、异径管、管帽HG/T3651-99GB/T 13401-2005GB/T 12459-09/2005SH3408-96ASME B16.9 （翻边也适用）2、翻边HG/T 3651-99 （按照公程压力区分）ASME 1316.9HG20592下HG20599 对焊环松套法兰----钢法兰+钛翻边-----欧洲HG20621-----美洲备注：以上内容为内部学习整理资料，仅供参考。

一、管件材料特性（一）管件种类1、弯头，包括热压弯头、推制弯头、焊制弯头、模锻弯头、冷压弯头等。

2、三通，包括锻制三通、锻焊三通、各种加强型式的焊制三通、球形锻焊三通、热压三通、冷挤压三通、接管座等。

3、异径管，包括锻制异径管、钢管模压异径管、钢板焊制异径管等。

4、封(堵)头，包括椭球形封头、球形封头、锥形封头、对焊堵头、平焊堵头、带加强筋焊制堵头等。

5、法兰：平焊法兰、对焊凹凸法兰等（如下图）结构图：法兰剖面图密封面参数法兰结构图平焊法兰平焊法兰对焊法兰承插焊法兰螺纹法兰法兰盖对焊环松套法兰平焊环松套法兰（二） 管件的作用1、三通：主要用于电站汽水管道主管和支管的连接件，起分流连接作用。

2、弯头：用于电站管道、核电、石化、天然气、热网、冶金等行业的管路连接件，用于输送不同温度、压力的水、汽及其它介质的管路转弯处，产品结构简单、合理、形状准确、介质流通阻力小，是管道的转向连接件。

3、异径管：主要用于口径不同的管道连接，起到异径连接作用。

4、法兰：主要用于连接管路并保持管路密封性能，便于某段管路的更换，便于拆开检查管路情况，便于某段管路的封闭。

（三） 管件基本生产流程选材—截料—制作（包括压制、推制、焊制、冷拔等等）—热处理—硬度检测—外型处理—产品检验（包括光谱检验、探伤、超声波检验、磁粉检验等等）。

（四） 管件市场分析目前，从电站管件行业的市场行情看，四大管道的材料主要来源于进口，主要进口制造商为德国的曼内斯曼公司和EEC 公司，美国的威曼·高登公司，日本的住友公司。

电站用四大管道高压管件主要生产企业有北京的富通，天津的金鼎，阜新电力修造厂和后发展起来的河北宏润重工集团有限公司沈阳东管电力科技集团有限公司等厂家。

在管件类的众多生产厂家中，普遍存在的“通病”是成品的检验方面，由于此程序会造成管件成本的增加，所以大部分管件生产商省略此程序，某些厂家由于多年的库存积压，造成产品生锈、腐蚀，他们并不放弃这些“废品”，而是将其进行抛光、打磨，降低压力等级来出售。

管件（弯头、三通、异径管、管接头、管帽）知识在管系中改变走向、标高或改变管径以及由主管上引出支管等均需用管件。

由于管系形状各异、简繁不等，因此，管件的种类较多。

常用的管件有弯头、三通、异径管、管接头、管帽等。

一、弯头弯头是用来改变管道的走向。

常用弯头的弯曲角度为90°、45°和180°，180°弯头也称为U型弯管，也有特殊角度的弯头，但为数极少。

1、玛钢弯头玛钢弯头，也称可锻铸铁弯头，是最常见的螺纹弯头。

玛钢弯头的规格比较小，常用的规格范围为1/2～4英寸，按其不同的表面处理分镀锌和不镀锌两种。

这种玛钢管件，主要用于采暖，上下水管道和煤气管道上。

在工艺过程中，除需要经常拆卸的低压管道外，其他物料管道上很少使用。

2、压制弯头压制弯头，也称冲压弯头或无缝弯头，是用优质碳素钢、不锈耐酸钢和低合金钢无缝管等，在特制的模具内压制成型的。

其弯曲半径为公称直径的一倍半（R=1.5DN），在特殊场合下也可采用弯曲半径等于公称直径的弯头（R=1DN）。

其规格范围在DN20～600mm以内。

其壁厚范围与无缝钢管的表号一致。

压制弯头一般由专业制造厂或加工厂用标准无缝钢管冲压加工而成，出厂时弯头两端应加工好坡口。

3、冲压焊接弯头冲压焊接弯头，是采用板材经模具冲压成半块环形弯头，然后将两块半环弯头进行组对焊接成型。

其弯曲半径同无缝管弯头，规格范围为公称直径200mm以上。

4、焊接弯头焊接弯头，也称虾米腰或虾体弯头。

制作方法有两种：一种是在加工厂用钢板下料，切割后卷制焊接成型，多数用于钢板卷管的配套。

另一种是用管材下料，经组对焊接成型，其规格一般在200mm以上。

使用温度不能大于200℃，一般可在施工现场制作。

5、高压弯头高压弯头，是采用优质碳素钢或低合金钢锻造而成。

根据管道连接形式，弯头两端加工成螺纹或坡口，加工的精密度很高，要求管口螺纹与法兰口螺纹能紧密配套自由拧入并不得松动。

适用于压力22.0、32.0MPa的石油化工管道，常用规格范围为DN6～200mm。

管件弯头弯管,三通分类介绍
管件是管道系统中起连接、控制、变向、分流、密封、支撑等作用的零部件的统称，常用的管件有弯头、三通、异径管和管接头等。

其种类很多，可根据用途、连接、材料、加工方式分类。

管件按用途分类，可分为以下六类：
1.管道互连的管件：法兰、活接、管箍、夹箍、卡套、喉箍等；
2.改变管道方向的管件：弯头、弯管;
3.改变管道管径的管件：变径(异径管)、异径弯头、支管台、补强管;
4.增加管路分支的管件：三通、四通;
5.管路密封的管件：垫片、生料带、线麻、法兰盲板、管堵，盲板、封头、焊接堵头;
6.管路固定的配件：卡环、拖钩、吊环、支架、托架、管卡等。

其中弯头是常用管件之一，主要包括冲压无缝弯头、冲压焊接弯头、焊接弯头和高压弯头。

冲压无缝弯头，是用优质碳素钢、不锈耐酸钢和低合金钢无缝钢管在特制的模具内压制成型的，有90°和45°两种。

冲压焊接弯头，采用与管道材质相同的板材用模具冲压成半块环形弯头然后组对焊接而成。

通常按组对的半成品出厂，施工时根据管道焊缝等级进行焊接。

其材质有碳钢、不锈钢、合金钢等材质。

碳钢
材质的冲压焊接弯头价格便宜，用量较大。

焊接弯头制作方法有两种，一种是用钢板下料，切割后卷制焊接成型，多用于钢板卷管的配套;另一种是用管材下料，经组对焊接成型。

高压弯头是采用优质碳素钢或低合金钢锻造而成。

根据管道连接形式，弯头两端加工成螺纹或坡口，加工精度很高。

不锈钢管件在工业领域中起着非常重要的作用。

它们通常用于连接、控制和改变管道中的流动。

本文将重点讨论不锈钢法兰、弯头、三通和变径管件的特点、用途及相关知识。

一、不锈钢法兰1. 不锈钢法兰是一种常见的管道连接件，通常用于连接两根管道或与阀门、其他设备连接。

它们能够通过螺栓和螺母的紧固将管道、阀门等部件牢固地连接在一起。

2. 不锈钢法兰一般可以分为对焊法兰、螺纹法兰和盲板等类型。

对焊法兰适用于焊接管道连接，螺纹法兰适用于螺纹连接，而盲板法兰则用于封闭管道开口。

3. 不锈钢法兰的优点包括耐腐蚀、高强度、耐高温和可靠性高等，因此在化工、石油、电力、船舶等行业中得到广泛应用。

二、不锈钢弯头1. 不锈钢弯头用于改变管道的流向，通常分为45度和90度两种弯头。

它们能够根据需要灵活连接管道，并且通过不同角度的设计实现流体的顺利流动。

2. 不锈钢弯头通常具有优良的耐腐蚀性能和高强度，因此适用于要求较高的工业领域。

不锈钢弯头的表面光滑，能够减小流体流动时的阻力，保证管道系统的高效运行。

3. 不锈钢弯头广泛应用于石油化工、造纸、食品、医药等行业中的管道系统中，可以满足不同工艺流程对管道布局的特殊要求。

三、不锈钢三通1. 不锈钢三通是一种管道连接件，用于分流、汇流和改变管道流向。

它们通常具有分为等径三通和异径三通两种类型，适用于不同直径的管道连接需求。

2. 不锈钢三通的优点包括结构简单、耐用性强、可靠性高等特点。

它们能够满足管道系统中对分流、汇流和改变流向的多样化需求，广泛应用于化工、电力、造纸等领域。

3. 不锈钢三通不仅能够保证管道的正常运行，还能够有效提高管道系统的安全性和稳定性，减小管道系统的漏点和故障率，是管道系统中不可或缺的重要组成部分。

四、不锈钢变径1. 不锈钢变径是一种管道连接件，用于连接两根直径不同的管道。

它们能够实现管道系统中不同管道之间的有效衔接、过渡和连接。

2. 不锈钢变径一般分为同心偏心两种类型，适用于不同管道直径的连接需求。

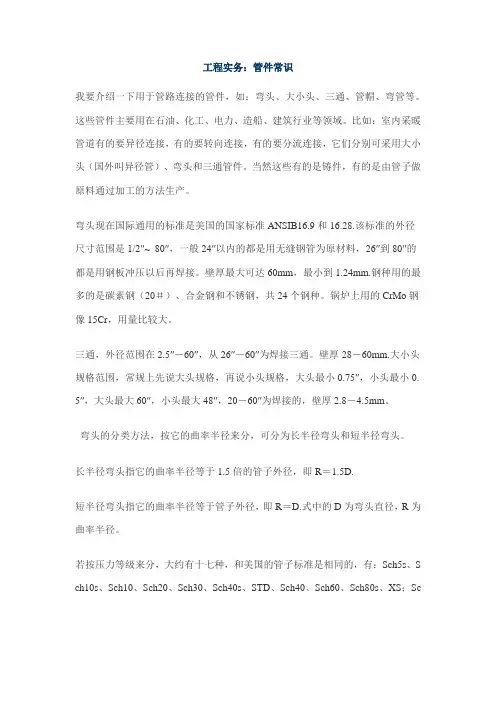

工程实务：管件常识我要介绍一下用于管路连接的管件，如：弯头、大小头、三通、管帽、弯管等。

这些管件主要用在石油、化工、电力、造船、建筑行业等领域。

比如：室内采暖管道有的要异径连接，有的要转向连接，有的要分流连接，它们分别可采用大小头（国外叫异径管）、弯头和三通管件。

当然这些有的是铸件，有的是由管子做原料通过加工的方法生产。

弯头现在国际通用的标准是美国的国家标准ANSIB16.9和16.28.该标准的外径尺寸范围是1/2″~ 80″，一般24″以内的都是用无缝钢管为原材料，26″到80″的都是用钢板冲压以后再焊接。

壁厚最大可达60mm，最小到1.24mm.钢种用的最多的是碳素钢（20＃）、合金钢和不锈钢，共24个钢种。

锅炉上用的CrMo钢像15Cr，用量比较大。

三通，外径范围在2.5″－60″，从26″－60″为焊接三通。

壁厚28－60mm.大小头规格范围，常规上先说大头规格，再说小头规格，大头最小0.75″，小头最小0. 5″，大头最大60″，小头最大48″，20－60″为焊接的，壁厚2.8－4.5mm。

弯头的分类方法，按它的曲率半径来分，可分为长半径弯头和短半径弯头。

长半径弯头指它的曲率半径等于1.5倍的管子外径，即R＝1.5D.短半径弯头指它的曲率半径等于管子外径，即R＝D.式中的D为弯头直径，R为曲率半径。

若按压力等级来分，大约有十七种，和美国的管子标准是相同的，有：Sch5s、S ch10s、Sch10、Sch20、Sch30、Sch40s、STD、Sch40、Sch60、Sch80s、XS；Sch80、Sch100、Sch120、Sch140、Sch160、XXS，其中最常用的是STD和XS两种。

按弯头的角度分，有45o弯头，有90o弯头和180o弯头。

这样一来弯头的种类是很多的，定货时定单常采取如下表示方法：如"LR STD90o8"，表示长半径，压力等级为STD，90o的8"弯头；又如，"SR XS45o4"表示短半径，压力等级为XS，45o的4"弯头。

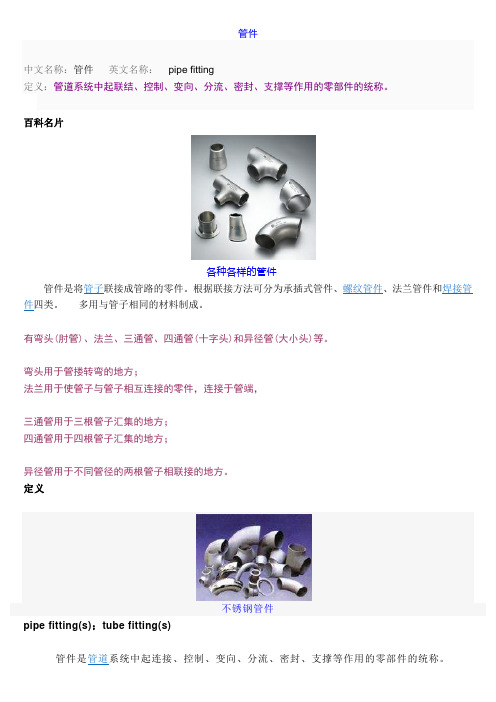

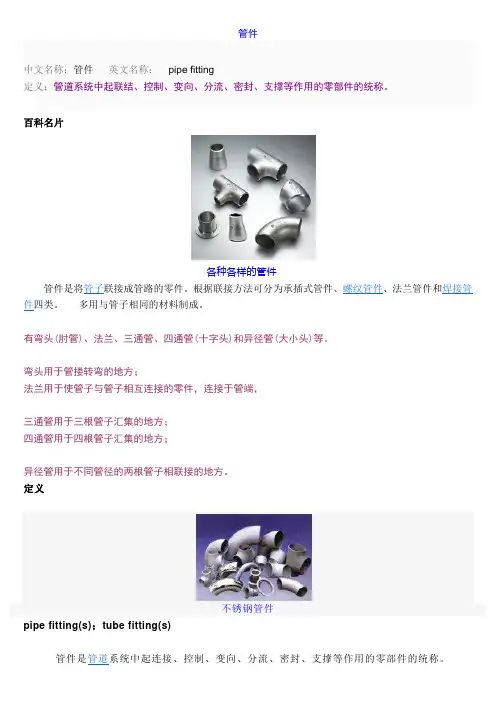

管件
中文名称：管件英文名称：pipe fitting
定义：管道系统中起联结、控制、变向、分流、密封、支撑等作用的零部件的统称。

百科名片
各种各样的管件
管件是将管子联接成管路的零件。

根据联接方法可分为承插式管件、螺纹管件、法兰管件和焊接管件四类。

多用与管子相同的材料制成。

有弯头(肘管)、法兰、三通管、四通管(十字头)和异径管(大小头)等。

弯头用于管搂转弯的地方；
法兰用于使管子与管子相互连接的零件，连接于管端，
三通管用于三根管子汇集的地方；
四通管用于四根管子汇集的地方；
异径管用于不同管径的两根管子相联接的地方。

定义
不锈钢管件
pipe fitting(s)；tube fitting(s)
管件是管道系统中起连接、控制、变向、分流、密封、支撑等作用的零部件的统称。

分类
管件的种类很多，这里根据用途、连接、材料分类。

用途分类
1、用于管子互相连接的管件有：法兰、活接、管箍、卡套、喉箍等
2、改变管子方向的管件：弯头
3、改变管子管径的管件：变径
4、增加管路分支的管件：三通、四通
5、用于管路密封的管件：垫片、生料带
6、用于管路固定的管件：卡环、拖钩、吊环、支架等
连接分类
1、焊接管件
2、螺纹管件
3、卡套管件
4、卡箍管件
材料分类
1、铸钢管件
2、铸铁管件
3、不锈钢管件
4、塑料管件
5、pvc管件 6 橡胶管件7 、石墨管件。

管件基础知识
嘿，朋友们！今天咱来聊聊管件基础知识。

这管件啊，就好比咱家里的水管、气管啥的，那可重要得很呢！
你想想看，要是没有管件，水咋能乖乖地从这头流到那头呢？那不成了无头苍蝇到处乱撞啦！管件就像是一个优秀的指挥官，让水流、气流都有条不紊地行动着。

就说那弯头吧，它就像个会拐弯的小精灵，能让管子在需要拐弯的地方顺利地转过去，多神奇呀！还有三通，一个口子进，两个口子出，就像个岔路口一样，给流体指引不同的方向。

再看看那法兰，就像两个管子之间的友谊桥梁，把它们紧紧地连接在一起，让它们团结协作，共同完成任务。

还有那变径管件，就跟变形金刚似的，可以根据需要改变管子的粗细，多厉害呀！
咱生活中可处处都有管件的身影呢。

你家的自来水管，那里面肯定有各种管件在默默工作吧。

还有暖气管道，没有管件的帮忙，冬天咋能那么暖和呢？
这管件的材质也有很多种呢，有塑料的，有金属的。

塑料的轻便又便宜，金属的结实又耐用，各有各的好呀！就好像不同的工具，在不同的场合都能发挥大作用。

而且管件的安装和维护也很重要哦！要是安装不好，那可就容易漏水、漏气啥的，这麻烦不就大啦？所以得找专业的人来干这活儿。

平时呢，咱也得注意保养，别让它们受到啥损害。

管件虽小，作用却大呀！它们就像一群默默无闻的小英雄，在我们看不见的地方努力工作着。

咱可得好好珍惜它们，让它们更好地为我们服务呀！可别小瞧了这些小小的管件，它们可是我们生活中不可或缺的一部分呢！没有它们，我们的生活可就没那么方便啦！这就是管件基础知识，大家都了解了吧？。

管材配件知识点总结图一、管材配件的基本概念管材配件是指用于连接、安装、固定和支撑管道系统的各种组件和零部件。

管材配件的种类繁多，主要包括法兰、弯头、三通、异径管、封头、管帽等，它们在管道系统中起着连接、分流、控制流体流向等重要作用。

二、管材配件的材质和制造工艺1.材质管材配件的材质主要有碳钢、不锈钢、合金钢、铝合金等。

不同的材质适用于不同的工作环境和工作压力，碳钢适用于一般工业领域，不锈钢适用于腐蚀性较大的介质，合金钢适用于高温和高压工作环境，铝合金适用于轻量化要求较高的场合。

2.制造工艺管材配件的制造工艺主要有锻造、铸造、焊接和冷挤压等。

其中，锻造是常用的方法，通过加热金属坯料使其软化，然后利用压力将其压制成所需的形状，获得高强度的配件。

铸造是指将金属加热至液态状态，然后倒入模具中，冷却凝固成型，其成本较低但强度较低。

焊接是将金属通过加热熔化后进行连接，通常应用于异径管和法兰连接的生产。

冷挤压是将金属坯料置于模具中，通过冷挤压加工而成的方法，适用于制造形状简单的配件。

三、管材配件的分类及标准1.分类管材配件根据其功能和形状可分为连接型、分流型、控制型和支撑型配件。

其中连接型配件包括法兰、弯头、三通等，分流型配件包括异径管、分支管等，控制型配件包括阀门、止回阀等，支撑型配件包括吊杆、支架等。

2.标准国际上常用的管材配件标准有ISO、EN、DIN、ANSI、JIS等，国内常用的标准有国标、行标等。

不同国家和地区的管材配件标准可能不同，因此在选择和使用管材配件时需按照相应的标准进行选用。

四、管材配件的安装和维护1.安装管材配件的安装应遵循相应的安装规范和标准，确保连接牢固、密封可靠，并且要进行适当的调节和校验，以保证管道系统的正常使用。

2.维护管材配件在使用过程中需要定期检查和维护，包括清洗、润滑、更换密封件等工作，以保证其正常运行和延长使用寿命。

五、管材配件的应用领域管材配件广泛应用于石油化工、化肥、冶金、电力、造纸、食品、制药、船舶等行业的管道系统中，它们在输送流体、气体和固体颗粒等方面起着重要作用。

管件基础知识管件基础知识管件是指：将管子联接成管路的零件。

一、根据联接方法可分为(1)承插式管件(2)螺纹管件(3)法兰管件(4)焊接管件。

多用与管子相同的材料制成。

二、有弯头(肘管)：弯头用于管搂转弯的地方；法兰：法兰用于使管子与管子相互连接的零件，连接于管端三通管、四通管和异径管等。

三通管：用于三根管子汇集的地方；四通管(十字头)：用于四根管子汇集的地方；异径管(大小头)：用于不同管径的两根管子相联接的地方。

河北沧州孟村被誉为“中国管件之都”是中国管件生产销售的主要聚集地，全国有70%左右的管件都是有该地生产，也是中国管件出口基地.三、管件常用材料牌号代号四、管件壁厚表示方法有管子表号、钢管壁厚尺寸和管子重量三种方法1、管子表号：以"SCH"表示壁厚，可以参照无缝管中的壁厚SCH 对应的毫米数。

管子表号是管子设计压力与设计温度下材料许用应力的比值乘以1000,并经圆整后的数值。

即: SCH＝P/[σ]t×1000根据ANSI B36.10标准壁厚等级：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十个等级;ANSI B36.19壁厚等级：Sch5s、Sch10s、Sch40s、Sch80s四个等级;2、钢管壁厚尺寸：表示中国、ISO、日本部分钢管标准采用这种方式3、管子重量：表示管壁厚度,它将管子壁厚分为三种：a.标准重量管，以STD表示b.加厚管，以XS 表示c.特厚管，以XXS表示。

对于DN≤250mn的管子，Sch40相当于STD，DN<200mm的管子,Sch80相当于XS。

五、管件字母简称含义及说明Tee 三通Cap 管帽Stdwt 是Standard Weight的缩写标准重量的意思BW 对焊的butt welded (BW)ASTM/ASME/ANSI 中关于材质的命名是统一的，都是引用的ASTM的规定。

管件、法兰基础知识目录•管件的概念和作用•管件的分类•管件的固有特性•管件的型号•管件的规格•管件的生产流程简述•法兰•标记示例一、管件的概念和作用为了输送液体和气体，必须使用各种管道，管道中除直管道用钢管以外，还要用到各种管配件：1.管道拐弯时必须用弯头；2.管道变径时要用大小头，分叉时要用三通；3.管道接头与接头相连接时要用法兰（翻边）、管接头等；4.为达到开启输送介质的目的，还要用各种阀门；5.为减少热膨冷缩或频繁振动对管道系统的影响，还要用膨胀节；6.此外，在管路上，还有与各种仪器仪表相连接的各种接头、堵头等；7.一般的讲，在整条管线中，我们习惯将管道系统中除直管以外的其它配件统称为管配件；8.不过习惯地，我们将弯头、三通（四通）、大小头、管帽及各种管接头径称为管件，同时将法兰、阀门、膨胀节、管道支架等分别称呼。

二、管件的分类依据直管与管件焊接时的焊接方式不同，可将管件分为三大类：1.对焊类（BW)2.承插类（SW)3.螺纹类（TH）依据对焊管件表面是否带有焊缝，可将管件分为两大类：1.无缝管件2.焊接管件三、管件的类型代号A.弯头（elbow）外弧长度计算：（中心高+半径）*3.14/2中心高：通径*1.524B.三通（tees）C.四通（crosses）D.大小头/异径短接（Reducer short nipple）E.活结（union）F.管箍（coupling）G.管帽（cap）H.短接（short nipple）I.堵头/螺塞（plug）J.管座/支管台（olet）K.接头（Joints）L.翻边（stube end）五、管件的规格规格符号：DN-----米制单位管件的公称尺寸，为非测量值。

NPS-----英制单位管件的公称尺寸，为非测量值。

规格的数字基本代表的是管子流量孔的大小以下举例说明：无缝管件生产流程简述：焊接管件生产流程（哈弗法）简述：七、法兰•法兰类型代号•法兰密封面•标记及标记示例7.1法兰类型代号法兰类型代号法兰类型PL板式平焊法兰SO带颈平焊法兰WN带颈对焊法兰IF整体法兰SW承插焊法兰Th螺纹法兰PJ/SE对焊环松套法兰PJ/RJ平焊环松套法兰BL法兰盖BL(S)衬里法兰盖7.2法兰密封面密封面型式突面凹面凸面榫面槽面全平面环连接面代号RF FM M T G FF RJ7.3标记HG/T20592 法兰（或法兰盖）其中:b 为法兰类型代号。

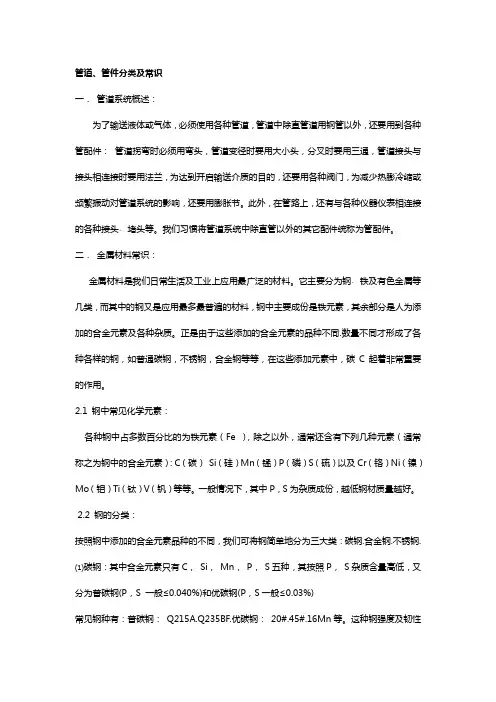

管道、管件分类及常识一．管道系统概述：为了输送液体或气体，必须使用各种管道，管道中除直管道用钢管以外，还要用到各种管配件：管道拐弯时必须用弯头，管道变径时要用大小头，分叉时要用三通，管道接头与接头相连接时要用法兰，为达到开启输送介质的目的，还要用各种阀门，为减少热膨冷缩或频繁振动对管道系统的影响，还要用膨胀节。

此外，在管路上，还有与各种仪器仪表相连接的各种接头﹑堵头等。

我们习惯将管道系统中除直管以外的其它配件统称为管配件。

二．金属材料常识：金属材料是我们日常生活及工业上应用最广泛的材料。

它主要分为钢﹑铁及有色金属等几类，而其中的钢又是应用最多最普遍的材料，钢中主要成份是铁元素，其余部分是人为添加的合金元素及各种杂质。

正是由于这些添加的合金元素的品种不同.数量不同才形成了各种各样的钢，如普通碳钢，不锈钢，合金钢等等，在这些添加元素中，碳C起着非常重要的作用。

2.1 钢中常见化学元素：各种钢中占多数百分比的为铁元素（Fe ），除之以外，通常还含有下列几种元素（通常称之为钢中的合金元素）：C（碳）Si（硅）Mn（锰）P（磷）S（硫）以及Cr（铬）Ni（镍）Mo（钼）Ti（钛）V（钒）等等。

一般情况下，其中P，S为杂质成份，越低钢材质量越好。

2.2 钢的分类：按照钢中添加的合金元素品种的不同，我们可将钢简单地分为三大类：碳钢.合金钢.不锈钢.⑴碳钢：其中合金元素只有C，Si，Mn，P，S五种，其按照P，S杂质含量高低，又分为普碳钢(P，S 一般≤0.040%)和优碳钢(P，S一般≤0.03%)常见钢种有：普碳钢：Q215A.Q235BF.优碳钢：20#.45#.16Mn等。

这种钢强度及韧性一般，不耐腐蚀，可用于要求不高的场合，成本最低.⑵合金钢：除碳钢中含有的5种元素以外，还添加了10%以下的Cr Mo V 等元素，常见的钢种有：15CrMo 12Cr1MoV 1Cr5Mo 等.与碳钢相比，合金钢强度更高，耐温性能也提高，但抗腐蚀性能仍较差，因此，合金钢通常用于腐蚀不大的高温高压场合，如锅炉用钢，电厂热蒸汽输送等等，使用成本处于中等水平.⑶不锈钢：通常是在碳钢基础上.增加了高比例的Cr，Ni等合金而成，含量比例可达20%以上。

管件管材总结管件和管材是建筑和工程领域中常见的材料，它们在安装和连接管道系统中起着重要的作用。

本文将总结一些常见的管件和管材，并讨论它们的特点和应用。

一、常见的管件1. 弯头：弯头是用来改变管道方向的重要管件。

根据弯曲角度的不同，可以分为90度弯头、45度弯头等。

它们通常由铸铁、不锈钢或塑料制成，具有耐腐蚀和耐高温的特性。

2. 管接头：管接头被用来连接两段管道，常见的有螺纹接头、焊接接头和法兰接头。

它们通常由铜、钢或者塑料制成，在建筑和工业领域得到广泛应用。

3. 管帽：管帽是一个封闭管道末端的管件，它可以防止流体泄漏。

根据不同的需求，可以选择不同材质和型号的管帽，例如铸铁管帽、不锈钢管帽或者塑料管帽。

4. 管套：管套是一种连接管道和设备之间的重要管件，常见的有法兰套、螺纹套和焊接套。

它们通常由钢铁或者塑料制成，具有强度高、耐腐蚀性强的特点。

二、常见的管材1. 钢管：钢管是一种常用的管材，它具有高强度、耐腐蚀和可塑性好的特点。

根据不同的需求，可以选择无缝钢管或焊接钢管，例如石油管、结构管和流体管等。

2. 铸铁管：铸铁管是一种常见的管材，它具有良好的抗压性和耐腐蚀性。

根据不同的使用环境，可以选择灰口铸铁管、球墨铸铁管等。

3. 不锈钢管：不锈钢管具有耐腐蚀和美观的特点，常用于食品加工、化工和医疗领域。

不锈钢管可分为不锈钢无缝管和不锈钢焊接管。

4. 塑料管：塑料管具有重量轻、安装方便和耐腐蚀的特点，广泛应用于给水、排水和通风系统中。

常见的塑料管材有聚氯乙烯（PVC）管、聚丙烯（PP）管和聚乙烯（PE）管等。

总结：管件和管材是建筑和工程领域中必不可少的材料，它们在安装和连接管道系统中发挥着重要的作用。

本文总结了一些常见的管件和管材，包括弯头、管接头、管帽和管套等。

同时，我们介绍了常见的管材，如钢管、铸铁管、不锈钢管和塑料管。

在选择管件和管材时，我们需要根据实际需求考虑材料的特性和环境要求。

希望本文对读者对管件管材有所了解，并在工程实践中起到指导作用。

管道设计素描结构知识点在进行管道设计素描时，我们需要掌握一些基本的结构知识点，以确保绘制出准确、合理的设计素描。

本文将介绍一些常用的管道设计素描结构知识点，帮助读者更好地理解和应用于实际绘制过程中。

一、管道基础知识1. 管道的分类和用途：管道根据其所输送的介质、工作温度、工作压力等不同条件，可以分为供水管道、燃气管道、石油管道等不同类型，各有其特定的用途。

2. 管道的组成部分：管道主要由管体、法兰、弯头、三通、四通、管帽等元件组成。

3. 管件的命名规范：根据不同功能和形状，管件也有不同的命名规范，比如弯头按弯曲角度分为弯头、直角弯头、长弯头等。

二、绘制管道素描的基本步骤1. 素描的布局和比例：在绘制素描之前，要确定好整个画面的布局，将各个要素合理安排，同时注重比例的准确性。

2. 管道的边线绘制：先绘制出管道的边线，注意管道的粗细和绘制的连贯性，以及与其他元素的接触关系。

3. 管道的连接方式：根据具体情况，选择不同的连接方式，如法兰连接、螺纹连接等，绘制出连接部分的细节。

4. 各种管件的绘制：根据实际设计需求，绘制出不同类型的管件，如弯头、三通、四通等，注意其形状、尺寸和相互之间的关系。

5. 管道的细节处理：在绘制的过程中，要注意一些细节的处理，如管道的标记、接头的描绘、密封垫的刻画等，以增加绘图的真实感和可读性。

6. 素描的阴影处理：根据光源的位置和管道的表面变化，合理地加上适当的阴影，使得素描更加立体和生动。

三、常见管道构造形式的素描要点1. 直线管段：直线管段是最常见的管道构造形式，可以通过简单的线条来描绘，注意起点和终点的对齐，保持线条的连贯性。

2. 弯头：弯头是管道设计中常用的管件，具有一定的弯曲度。

在绘制弯头时，要注意弯曲角度和弯曲半径的准确表达，同时注意管道的进、出口位置和方向的描绘。

3. 三通、四通：三通和四通是用于分流、汇合的管件，绘制时要注意通道的入口、出口位置和方向的描绘，保持整体线条的连贯性。

我们平时接触最多的就是管件，但是对于管件的真正定义肯定不是所有人都知道的。

所谓管件，就是将管子联接成管路的零件。

根据联接方法可分为承插式管件、螺纹管件、法兰管件和焊接管件四类。

多用与管子相同的材料制成。

有弯头(肘管)、法兰、三通管、四通管(十字头)和异径管(大小头)等。

弯头用于管搂转弯的地方；法兰用于使管子与管子相互连接的零件，连接于管端，三通管用于三根管子汇集的地方；四通管用于四根管子汇集的地方；异径管用于不同管径的两根管子相联接的地方。

管件产品常识提起管件我们大家都不陌生，在日常生活中经常能够接触到，管件的用途范围非常大，但在我国体现的差一些，在日本，无论是样品或资料介绍，管件种类很多，各式各样。

如果要给管件下一个定义，我认为凡是管材经过深加工生产的产品都应该属于管件的范畴。

日本确实如此。

那么管件既然是管子做原料通过深加工成为一种产品，所以，这种产品具有管子和机械零件的双重特性，是二者的结合。

管子是管件所必须的原材料，但管件的加工方法很多，只要是机械加工的方法，它都可以应用。

管件为什么在国外发展如此迅速，我认为有两个比较突出的优点：第一是可代替部分机加工产品，而且比机械加工件、铸件、锻造结构件重量轻，节约材料；二是比机械加工产品节省工序、工时，降低工件成本。

日本材料界的资料介绍一种卡车用的连杆机械加工方法与管件法做过比较，同样的产品重量用的材料重量就不同了，机械加工法是10.35KG，而用管件做这个零件则用9.32KG，节约了材料；机械加工的零件单价为240日元，若用管件则单价为140日元。

所以管件法在价格上很有优势，将近降低了50%。

从性能上讲，管件法要优于机械加工法。

管件种类很多，归纳有以下几种主要类型:1．变直径管件，指管端或管上某一部分直径减小；2．变壁厚的管件，指沿管子长度方向使壁厚发生变化；3．改变断面的管件，根据要求，将圆形断面变为方形、椭圆形、多边形等等；4．弯曲管件，我们接触比较多的，就是将直管变为不同曲率半径的弯管，如弯头、弯管等等；5．带凸缘和圆缘的管件，前者指管子端部向内侧或外侧凸，后者指在管的圆周方向形成隆起的或凹槽的管件；6．带卷边和封底类的管件，增加管端总强度向管的外侧或内侧卷边或将管件端部封住的管件；7．扩径管件，按照要求将管件端部或某部位扩大形成各种形状的管件；管件的加工方法也有很多种。
