Boost变换器

BUCK/BOOST 电路原理分析
Buck 变换器：也称降压式变换器，是一种输出电压小于输入电压的单管不隔离直流变换器。

图中，Q 为开关管，其驱动电压一般为PWM(Pulse width modulaTIon 脉宽调制)信号，信号周期为Ts，则信号频率为f=1/Ts，导通时间为Ton，关断时间为Toff，则周期Ts=Ton+Toff，占空比Dy= Ton/Ts。

Boost 变换器：也称升压式变换器，是一种输出电压高于输入电压的单管不隔离直流变换器。

开关管Q 也为PWM 控制方式，但最大占空比Dy 必须限制，不允许
在Dy=1 的状态下工作。

电感Lf 在输入侧，称为升压电感。

Boost 变换器也
有CCM 和DCM 两种工作方式
Buck/Boost 变换器：也称升降压式变换器，是一种输出电压既可低于
也可高于输入电压的单管不隔离直流变换器，但其输出电压的极性与输入电。

Buck变换器原理Buck变换器又称降压变换器、串联开关稳压电源、三端开关型降压稳压器1•线路组成图1( a)所示为由单刀双掷开关S、电感元件L和电容C组成的Buck变换器电路图。

图1(b)所示为由以占空比D工作的晶体管T r、二极管D i、电感L、电容C组成的Buck变换器电路图。

电路完成把直流电压V s转换成直流电压V。

的功能。

2•工作原理当开关S在位置a时，有图2 (a)所示的电流一 -流过电感线圈L,电流线性增加，在负载R上流过电流I。

，两端输出电压V o,极性上正下负。

当i s>l o时，电容在充电状态。

这时二极管D1承受反向电压；经时间D订S后(- -…’「，t on为S在a位时间，T s是周期)，当开关S在b位时，如图2 ( b)所示，由于线圈L中的磁场将改变线圈L两端的电压极性，以保持其电流i L不变。

负载R两端电压仍是上正下负。

在i L<l o时，电容处在放电状态，有利于维持I o、V o不变。

这时二极管D1,承受正向偏压为电流i L构成通路，故称D1 为续流二极管。

由于变换器输出电压V o小于电源电压V s，故称它为降压变换器。

工作中输入电流is,在开关闭合时，i s>0，开关打开时，i s=0 ,故i s是脉动的，但输出电流I o,在L、D1、C作用下却是连续的，平稳的。

图2 Buck变换器电路工作过程图1 Buck变换器电路Boost变换器Boost变换器又称为升压变换器、并联开关电路、三端开关型升压稳压器1•线路组成2•工作原理当开关S在位置a时，如图2(a)所示电流i L流过电感线圈L,电流线性增加，电能以磁能形式储在电感线圈L中。

此时，电容C放电，R上流过电流I o, R两端为输出电压V o, 极性上正下负。

由于开关管导通，二极管阳极接V s负极，二极管承受反向电压，所以电容不能通过开关管放电。

开关S转换到位置b时，构成电路如2(b)所示，由于线圈L中的磁场将改变线圈L两端的电压极性，以保持i L不变。

《三电平Boost变换器在UPS中的应用》篇一一、引言随着电力电子技术的不断发展，不间断电源（UPS）系统在现代社会中的重要性日益凸显。

作为UPS系统中的核心部件，三电平Boost变换器因具有高效率、低损耗等优点，被广泛应用于UPS系统中。

本文将详细探讨三电平Boost变换器在UPS中的应用，分析其工作原理、优势及挑战，并提出相应的解决方案。

二、三电平Boost变换器的工作原理三电平Boost变换器是一种具有中点钳位（NPC）结构的变换器，其工作原理是通过控制开关管的通断，实现输入电压的升降和输出电压的稳定。

三电平Boost变换器具有三个电平：高电平、中电平和低电平。

通过合理地控制开关管的通断，可以实现能量的高效传输和电压的稳定输出。

三、三电平Boost变换器在UPS中的应用三电平Boost变换器在UPS中的应用主要体现在其高效、稳定的性能上。

首先，三电平Boost变换器可以有效地提高UPS系统的输入功率因数，降低谐波污染。

其次，其高效率、低损耗的特点可以降低UPS系统的运行成本，提高系统的可靠性。

此外，三电平Boost变换器还可以实现输出电压的稳定，保证UPS系统在各种工况下的正常运行。

四、三电平Boost变换器的优势与挑战三电平Boost变换器的优势主要表现在以下几个方面：一是高效率、低损耗，可以提高UPS系统的运行效率；二是输入功率因数高，可以降低谐波污染；三是输出电压稳定，可以保证UPS 系统在各种工况下的正常运行。

然而，三电平Boost变换器也面临一些挑战，如开关管的驱动控制、中点电位平衡等问题需要进一步研究和解决。

五、解决方案与展望针对三电平Boost变换器在UPS应用中面临的问题，可以采取以下解决方案：一是优化开关管的驱动控制策略，提高开关管的通断速度和可靠性；二是研究并改进中点电位平衡技术，保证三电平Boost变换器的稳定运行。

此外，随着电力电子技术的不断发展，我们还可以期待更多新型材料和技术的应用，进一步提高三电平Boost变换器在UPS系统中的性能。

boost变换器工作原理boost变换器是什么boost变换器称为并联开关变换器。

与buck变换器其不同的是，boost型电感在输入端（开关）,buck型电感在输出端。

boost型变换器的输出电压V o总是大于输入电压Vi。

解释比较简单，当开关管导通时，二极管D关闭，电感L与开关管的节点电压为O。

当开关管关闭时，电感L两端的电势翻转，所以电感L与开关管的节点电压大于输入电压Vl，电感电流通过二极管D续流，使得V o大于Vi。

可以证明，V o=Vi*[T/(T-Ton)]，T是开关脉冲周期，Ton是导通时间。

boost变换器的工作原理Boost变换器工作于CCM和DCM时的主要关系式及其临界电感根据流过电感的最小电流是否为零（即电感电流在S关断期间是否出现断续）也可将Boost 交换器划分为两种模式：连续导电模式(CCM)和不连续导电模式(DCM)。

对于给定的开关频率、负载电阻及输入和输出电压，Boost变换器存在一临界电感Lc，当L>Lc时，变换器处于CCM：而当Ltep Up Converter)，其电路拓扑结构如图2.1所示。

BoostDC-DC变换器的基本电路由功率开关管VT、续流二极管VD、储能电感L、输出滤波电容C等组成。

因为MOSFET管开关速度较快，控制逻辑相对简单，所以开关管VT一般都采用MOSFET 管。

在开关管VT导通期间，电感中的电流上升:在开关管VT截止期间，电感电流下降。

如果在开关管VT截止期间，电感中的电流降到零，并在截止期间的剩余时间内电感中存储的能量也为零，则称这种开关电源工作于电感电流不连续工作模式(Discontinuous ConducTIon Mode, DCM);否则工作于电感电流连续工作模式(ConTInuousConducTIon Mode, CCM)"。

下面对Boost DC-DC开关变换器的两种工作模式分别进行分析，以便于进行系统设计。

1. 引言随着能源需求的不断增长和环境保护的要求，电力系统的高效能与可再生能源的利用变得越来越重要。

双向变换器是一种关键的电力电子设备，用于实现电能的双向流动，可以将电能从一个电源转移到另一个负载，同时还可以将电能从负载反馈到电源。

三电平双向Buck-Boost（TBB）变换器是一种常见的双向变换器拓扑结构，具有高效能和高可靠性的特点。

本文将详细介绍TBB变换器的工作原理及其相关的基本原理。

2. TBB变换器的结构TBB变换器由两个互补的功率开关和两个电感组成。

其中，两个功率开关可以分别被称为高侧开关和低侧开关。

这两个开关可以通过PWM（脉宽调制）控制方式进行开关，从而实现电能的双向流动。

TBB变换器的拓扑结构如下图所示：在TBB变换器中，高侧开关和低侧开关可以通过PWM信号进行控制，实现不同的工作状态。

通过控制高侧开关和低侧开关的开关时间，可以实现电能的双向流动，并且能够实现电能的升压和降压功能。

3. TBB变换器的工作原理3.1 升压模式在TBB变换器的升压模式下，高侧开关和低侧开关的工作状态如下：•高侧开关：打开状态•低侧开关：关闭状态在这种工作状态下，电能从输入电压源流向电感L1，然后通过高侧开关，流向输出负载。

在这个过程中，电感L2起到储能的作用，通过储存电感L1中的能量，实现电能的升压功能。

当高侧开关打开时，电感L1中的电流开始增加，同时电感L2中的电流开始减小。

当高侧开关关闭时，电感L1中的电流开始减小，同时电感L2中的电流开始增加。

通过不断重复这个过程，可以实现电能的升压。

3.2 降压模式在TBB变换器的降压模式下，高侧开关和低侧开关的工作状态如下：•高侧开关：关闭状态•低侧开关：打开状态在这种工作状态下，电能从输入电压源流向电感L2，然后通过低侧开关，流向输出负载。

在这个过程中，电感L1起到储能的作用，通过储存电感L2中的能量，实现电能的降压功能。

当低侧开关打开时，电感L2中的电流开始增加，同时电感L1中的电流开始减小。

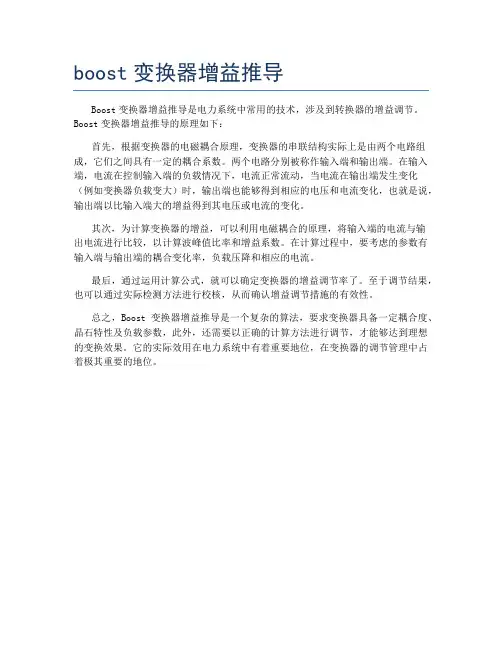

boost变换器增益推导
Boost变换器增益推导是电力系统中常用的技术，涉及到转换器的增益调节。

Boost变换器增益推导的原理如下：
首先，根据变换器的电磁耦合原理，变换器的串联结构实际上是由两个电路组成，它们之间具有一定的耦合系数。

两个电路分别被称作输入端和输出端。

在输入端，电流在控制输入端的负载情况下，电流正常流动，当电流在输出端发生变化（例如变换器负载变大）时，输出端也能够得到相应的电压和电流变化，也就是说，输出端以比输入端大的增益得到其电压或电流的变化。

其次，为计算变换器的增益，可以利用电磁耦合的原理，将输入端的电流与输
出电流进行比较，以计算波峰值比率和增益系数。

在计算过程中，要考虑的参数有输入端与输出端的耦合变化率，负载压降和相应的电流。

最后，通过运用计算公式，就可以确定变换器的增益调节率了。

至于调节结果，也可以通过实际检测方法进行校核，从而确认增益调节措施的有效性。

总之，Boost变换器增益推导是一个复杂的算法，要求变换器具备一定耦合度、晶石特性及负载参数，此外，还需要以正确的计算方法进行调节，才能够达到理想的变换效果。

它的实际效用在电力系统中有着重要地位，在变换器的调节管理中占着极其重要的地位。

boost变换器工作原理引言：在电子设备中，为了提供稳定的直流电压，通常需要使用变换器来对输入电压进行转换。

其中一种常用的变换器是boost变换器，它可以将输入电压提升到较高的输出电压。

本文将介绍boost变换器的工作原理及其关键组成部分。

一、什么是boost变换器？boost变换器是一种直流-直流（DC-DC）变换器，用于将低电压升高到较高的电压。

它通过周期性开关和储能元件实现输入电压的提升。

boost变换器常用于电子设备中，例如电源供应、电动汽车、太阳能电池等。

二、boost变换器的工作原理1. 关键元件boost变换器由以下几个关键元件组成：- 输入电压源Vin：提供输入电压，一般为直流电压。

- 开关元件：用于周期性地开关电路，将输入电压传递到输出电路。

- 电感元件L：通过储存能量来实现电压的升高。

- 负载元件：接收输出电压，一般为电子设备或电路。

- 电容元件C：用于平滑输出电压。

2. 工作原理boost变换器的工作原理可以分为两个阶段：导通阶段和截止阶段。

（1）导通阶段：当开关元件导通时（一般为MOSFET），输入电压Vin通过电感元件L传递到负载元件和电容元件。

在此阶段，电感元件L储存了能量，同时电容元件C开始充电。

（2）截止阶段：当开关元件截止时，电感元件L的储能电流无法继续流动，此时输出电压Vo通过电容元件C供给负载元件。

在此阶段，电容元件C 平滑输出电压，保持稳定的直流电压。

3. 控制策略为了实现输出电压的稳定性，boost变换器通常采用脉宽调制（PWM）控制策略。

通过调节开关元件的导通时间和截止时间，可以控制输出电压的大小。

当输出电压过低时，开关元件导通时间延长；当输出电压过高时，开关元件截止时间延长。

通过不断调整开关元件的导通和截止时间，可以使输出电压保持在设定值附近。

三、boost变换器的优势和应用领域1. 优势- 提供较高的输出电压：boost变换器可以将低电压提升到较高的电压，满足某些电子设备对高电压的需求。

buckboost变换器工作原理小伙伴们！今天咱们来唠唠buck - boost变换器这个超有趣的东西的工作原理呀。

你可以把buck - boost变换器想象成一个超级有魔法的小盒子。

这个小盒子呢，就像是一个能量的魔术师，能把输入的电压变来变去。

咱们先说说这个变换器的组成部分吧。

它有电感呀，就像是一个小小的能量储存库。

这个电感可神奇了呢，它就像一个很贪吃的小怪兽，当电流流过的时候，它就会把能量储存起来。

还有电容呢，电容就像是一个稳定器，它的作用就是让输出的电压变得平滑一些，不要像调皮的小孩子那样上蹿下跳的。

当然啦，还有开关管，这个开关管就像是一个小门卫，它决定什么时候让电流通过，什么时候把路给堵上。

那它到底是怎么工作的呢？当开关管导通的时候呀，就像是打开了一扇通往电感的大门。

电流就会欢快地流进电感，电感这个小贪吃鬼就开始储存能量啦。

这个时候呢，电容也在旁边静静地看着，它可能在想：“哼，你先储存着，等会儿还得我来让电压稳定呢。

”这个时候的输入电压就会给电感充电，同时呢，因为电容之前储存了一些能量，所以负载也能得到一部分能量供应。

然后呢，当开关管断开的时候，这可就有趣了。

电感这个储存了能量的小怪兽可不愿意就这么干等着呀。

它就会把自己储存的能量释放出来，这个时候电流就会改变方向，通过二极管流向电容和负载。

电容呢，就开始发挥它稳定电压的作用啦。

它把电感释放出来的能量变得更加平滑，这样输出的电压就不会突然变得很高或者很低啦。

你看，这个buck - boost变换器就这么在开关管的导通和断开之间，把输入电压变成了我们想要的输出电压。

如果我们想要降低电压，它就能像一个小工匠一样，精心地把电压给降下来；如果我们想要升高电压呢，它也能巧妙地把电压给升上去。

而且呀，这个buck - boost变换器在很多地方都超级有用呢。

比如说在那些需要不同电压等级的电子设备里。

就像你的手机充电器，它可能就用到了类似的原理哦。

手机电池需要一个合适的电压来充电，如果输入的电压不合适，这个变换器就能把它变成合适的电压，这样就能安全又快速地给手机充电啦。

基于单片机的boost的闭环直流升压电路【提纲】一、引言在现代电子技术中，基于单片机的闭环直流升压电路广泛应用于各种电子设备中，其中Boost变换器作为一种高效的升压电路，得到了广泛关注。

本文将详细介绍基于单片机的Boost闭环直流升压电路的设计与实现。

【提纲】二、Boost变换器原理Boost变换器是一种直流-直流升压变换器，它采用开关管和电感等元器件来实现电压的提升。

在工作过程中，开关管根据控制器信号进行开通和关断，使电感中的电流发生变化，从而实现输出电压的升高。

【提纲】三、闭环直流升压电路设计3.1 电路组成闭环直流升压电路主要包括以下部分：输入滤波器、Boost变换器、输出滤波器、控制器、传感器和电源开关。

其中，输入滤波器和输出滤波器用于抑制噪声和纹波；Boost变换器为核心部分，实现电压提升；控制器用于控制开关管的开通和关断；传感器检测输出电压，实现闭环控制；电源开关用于控制整个电路的通断。

3.2 控制器选择在本设计中，选用单片机作为控制器。

单片机具有较高的运行速度、较低的功耗和较小的体积，适用于闭环直流升压电路的控制。

同时，单片机还具有丰富的外设和接口，便于与其他元器件配合使用。

3.3 传感器应用为了实现输出电压的闭环控制，本设计采用电压传感器检测输出电压。

电压传感器具有较高的精度和响应速度，能够实时反映输出电压的变化，从而实现精确控制。

【提纲】四、电路仿真与测试通过对闭环直流升压电路进行仿真和实际测试，验证电路的可行性和实用性。

在测试过程中，观察输出电压、电流等参数，分析电路的性能指标，如效率、升压比和稳定性等。

【提纲】五、结论与展望本文通过对基于单片机的Boost闭环直流升压电路的设计与实现过程的详细介绍，展示了其在电子设备中的应用价值。

Boost变换器仿真分析小组成员:*** ***oost变换器仿真分析•Boost变换器简介•Boost变换器原理与分析•Boost变换器的Matlab建模与仿真•Boost变换器的仿真结果分析oost变换器简介Boost变换為足一种输出电压I常于输入电压的甲•符不隔肉」T 流变换器，在直流电压变换领域应用广泛。

Boost变换器中电感L在输入侧.称为升斥电感，开关管T仍为PWM控制方式,和Buck变换器-样，Boost变换器也有电感电流连续和断流陶种I.作方式。

为电感电流连续时.Boost变换»存在两种开关状态:（1）T导通.D截止•电感储能：（2） T载11 •” D导通.电源和电感的储能向电容和负载转移。

当电感电流断流时.Boost变换益还有第三种开关状态：T和D都截1上・电感电流为零，负技仃澹波电容供电。

oost变换器原理与分析图1 Boost变换器的匸电路图oost变换器原理与分析1.工作(1)开关模念1在t・0时.开关管Q甘通■电源电压Vin全部加到升压电感LLL.电感电渝ILf 线件増长.二极但D戏|匕负找由滤波电容Cf供电。

—z it=Tonihf t ILf达到址大值ILf (max) • 4Q导通期间■ ILf的増长朮为:Boost变换器原理与分析(2)开关模态2在"Ton时刻.Q关肛ILf通过WHD向输出側流。

，电源功率和电感Lf的储能向负裁和电容Cf转移.给Cf充电.此时加在Lf上的电压为Vin-Vo.因为Vo>Vin, 故ILf线性减小°^t=Ts时.ILf达到瑕小ftllLf (min) • AQttiE期间.ILf的减小呈小L foost变换器原理与分析(3)开关模态3 (仅在电潦断续时有)fl t=ToffiiJ. QfUD均餞11八住此期间.ILf保持为零.如戟由输出滤汲| T「2 •输入输出迫压比⑴电流连续时(2)电流斷续时oost变换器的Matlab建模与仿真T・ W4A9OMC2N2 Boost变换器的Matlab模型图oost 变换器的Matlab 建模与仿真参放设为：输入N 流电压* 20V 输入側电感，10mH 脉冲周期：0.2ms 脉冲片空比：50%输出滤波电容:100uF 负载电阻:1000Qoost 变换器的仿真结果分析 图3 IBGT屮电流oost变换器的仿真结果分析03 0 04 0 06 0 06 0 1 0 12 0 14 I 16 0 18 0 2图3 IBGT中电压oost变换器的仿真结果分析图3输出电压。

开关电感二次型Boost变换器探究摘要：随着电子技术的不息进步，对于高压、高功率、低噪声的电源需求越来越迫切。

而Boost变换器作为一种高效率、高稳定性的DC- DC变换器，在电源领域得到了广泛的应用。

本文主要探究了开关电感二次型Boost变换器的工作原理及其应用。

关键词：Boost变换器，开关电感，二次型，工作原理，应用起首，介绍了Boost变换器的基本工作原理和电路结构，并详尽谈论了Boost变换器在不同工作状态下的性能、参数选择和设计要点。

然后，针对Boost变换器中存在的缺点，提出了开关电感二次型Boost变换器的改进方法，并对其进行了探究和分析。

在中，起首介绍了其工作原理，包括开关电容、开关电感和输出电感电容等元器件的正、反向导通状态下的工作原理。

然后，基于李雅普诺夫稳定性理论，分析了开关电感二次型Boost变换器稳定性的问题，提出了改进的开关控制策略。

最后，通过仿真试验和实际测试，验证了开关电感二次型Boost变换器的改进措施的有效性和优点。

探究结果表明，开关电感二次型Boost变换器具有较好的稳定性、高转换效率、低输出波动和低EMI等优点，在高压、大功率和低噪声电源领域具有广泛的应用前景。

综上所述，本文主要对开关电感二次型Boost变换器的工作原理和应用进行了探究，并提出了改进的方法。

该探究效果有望为电源领域的高压、高功率、低噪声电源的研发提供参考和借鉴Boost变换器是一种常用的DC-DC变换器，其能够将输入电压转换为更高的输出电压。

Boost变换器主要由开关管、电感和电容组成，其工作原理是通过周期性地开关开与关，将电源电压加到电感上，然后变为高电压直流电，再通过滤波器输出稳定的直流电。

在使用Boost变换器时，需要思量各个元器件的参数选择和电路设计要点，如开关管的导通和关断速度、电感的电流饱和、滤波电容的选择等。

另外，在不同的工作状态下，Boost变换器的性能也会有所不同，如在电源电压或负载变化较大的状况下，其输出电压稳定性和转换效率可能会受到影响。

直流/直流升压（B o o s t ）变换器的工作原理01B o o s t变换器简介02B o o s t变换器的升压原理03B o o s t变换器的稳压原理01B o o s t变换器简介B o o s t变换器简介低压直流高压直流升压稳压有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）02B o o s t变换器的升压原理1. 制造一条下坡路径令小球产生速度2. 下坡路径至上坡路径的转换3. 利用惯性将小球送向高处V SV o +−CL有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）V SV o +−CLi LTD开关：高速开通关断二极管：互补导通电容：减小电压波动电感：泵送能量03B o o s t变换器的稳压原理电感电流连续(C C M )时的工作原理V SV o +−CL i L +−v L TDE OT on开通期T on1 电感关系式2 电感电流变化率3 电感电流在开通期的增加量开通期T on∆=⋅+Li T V L onS=dt Ldi V L S=dt V L di S L1 电感关系式2 电感电流变化率3 电感电流在开通期的增加量OE DTL v −+L i L C−+o V SV T onT off关断期T off−=dtV V Ldi S o L1 电感关系式2 电感电流变化率=−dt Ldi V V L S o∆=⋅−−Li T V V L offS oov n i I 0o V −S VS V Lv toV O E v txa m L I ni m L I L i T t t 电感电流连续(C C M )时的工作原理有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）电感电流在关断期的增加量电感电流在开通期的增加量0offS on S o s sT V T V V L T L T −⋅+⋅=0L L i i +−∆+∆=11o S V V D=−占空比: 开关管导通时间占整个开关周期的比重输入电压与输出电压关系推导稳压控制的简单示例80VS V =80110.8400S o V D V =−=−=40VS V =40110.9400S o V D V =−=−=V SV o +−CL i L +−v LT D400Vo V =小结◼Boost变换器可将低电压变换成高电压◼Boost变换器利用电感进行升压◼Boost变换器通过占空比控制实现稳压。

Boost变换器的控制研究与实现的开题报告一、开题背景随着电子技术和电力电子技术的发展，电源电压要求越来越高，但常规的电源系统无法满足需求。

因此，直流-直流（DC-DC）变换器成为了一种必不可少的电子电路，广泛应用于计算机、通讯、工业自动化、以及医疗等领域。

Boost变换器是一种常用的DC-DC变换器，可以将输入低电压变换为输出高电压，具有电压转换效率高、输出电压稳定等特点。

近年来，随着新能源发电技术的发展，Boost变换器在太阳能、风能等领域得到了广泛应用。

二、选题意义Boost变换器具有广泛的应用前景，成为了DC-DC变换器中的重要组成部分。

为提高Boost变换器的性能和稳定性，需要深入探究其控制方法和实现技术。

本研究通过对Boost变换器的控制研究和实现，旨在提高Boost变换器的电压转换效率、输出稳定性，推动其在新型能源领域的应用。

三、研究内容和目标1.探究Boost变换器的基本结构和工作原理，分析其特点和优点；2.研究Boost变换器的控制方法，包括开环控制和闭环控制，分析各自的优缺点，找到最优的控制策略；3.设计相应的控制电路，实现Boost变换器的控制功能；4.进行仿真实验和实际测试，验证控制方法和实现技术的有效性和稳定性；5.总结研究成果，提出进一步研究和应用的建议。

四、研究方法和技术路线1.文献调研：搜集相关文献，了解Boost变换器的工作原理和控制方法；2.理论分析：结合文献资料，分析Boost变换器的特点和控制策略，确定最优的控制方法；3.设计电路：根据理论分析的结果，设计相应的控制电路，包括模拟控制和数字控制；4.仿真实验：通过软件仿真，验证控制电路的正确性和稳定性；5.实际测试：搭建实验平台，测试Boost变换器的性能和稳定性；6.数据分析和总结：整理并分析实验数据，总结研究结果，提出进一步研究和应用建议。

五、预期成果和工作计划预计实现Boost变换器的控制功能，提高其电压转换效率和输出稳定性。
