Boost变换器工作原理与设计

BUCK/BOOST 电路原理分析
Buck 变换器：也称降压式变换器，是一种输出电压小于输入电压的单管不隔离直流变换器。

图中，Q 为开关管，其驱动电压一般为PWM(Pulse width modulaTIon 脉宽调制)信号，信号周期为Ts，则信号频率为f=1/Ts，导通时间为Ton，关断时间为Toff，则周期Ts=Ton+Toff，占空比Dy= Ton/Ts。

Boost 变换器：也称升压式变换器，是一种输出电压高于输入电压的单管不隔离直流变换器。

开关管Q 也为PWM 控制方式，但最大占空比Dy 必须限制，不允许
在Dy=1 的状态下工作。

电感Lf 在输入侧，称为升压电感。

Boost 变换器也
有CCM 和DCM 两种工作方式
Buck/Boost 变换器：也称升降压式变换器，是一种输出电压既可低于
也可高于输入电压的单管不隔离直流变换器，但其输出电压的极性与输入电。

boost电路工作原理Boost电路工作原理。

Boost电路是一种常见的直流-直流转换器，它能将输入电压增加到更高的输出电压。

它通常由一个电感、一个开关管和一个电容组成。

在本文中，我们将详细介绍Boost电路的工作原理。

首先，让我们来看一下Boost电路的基本结构。

Boost电路由一个开关管、一个电感和一个电容组成。

当开关管导通时，电感中储存的能量会增加，当开关管关断时，电感中储存的能量会释放。

这种周期性的能量储存和释放过程，最终会导致输出电压比输入电压更高。

Boost电路的工作原理可以分为两个阶段，导通阶段和关断阶段。

在导通阶段，开关管导通，电感中的电流开始增加，同时电容开始储存能量。

在关断阶段，开关管关断，电感中的储存能量开始释放，电容向负载释放能量。

这种周期性的能量转移过程，最终实现了将输入电压提升到更高的输出电压。

Boost电路的工作原理可以用数学公式来描述。

在导通阶段，开关管导通时间越长，电感中储存的能量就越多，输出电压就越高。

在关断阶段，开关管关断时间越短，电感中释放的能量就越少，输出电压就越稳定。

因此，通过控制开关管的导通和关断时间，我们可以实现对输出电压的精确控制。

除了基本的Boost电路结构和工作原理，我们还需要了解一些Boost电路的应用。

Boost电路广泛应用于电子设备中，比如手机充电器、电脑电源等。

由于Boost电路能够将输入电压提升到更高的输出电压，因此在需要提供高电压的场合，Boost电路都能发挥重要作用。

总之，Boost电路是一种常见的直流-直流转换器，它能够将输入电压提升到更高的输出电压。

Boost电路的工作原理基于周期性的能量转移过程，通过控制开关管的导通和关断时间，实现对输出电压的精确控制。

由于Boost电路的高效性和稳定性，它在电子设备中有着广泛的应用前景。

希望本文能够帮助读者更好地理解Boost电路的工作原理，为相关领域的研究和应用提供参考。

Thank you!。

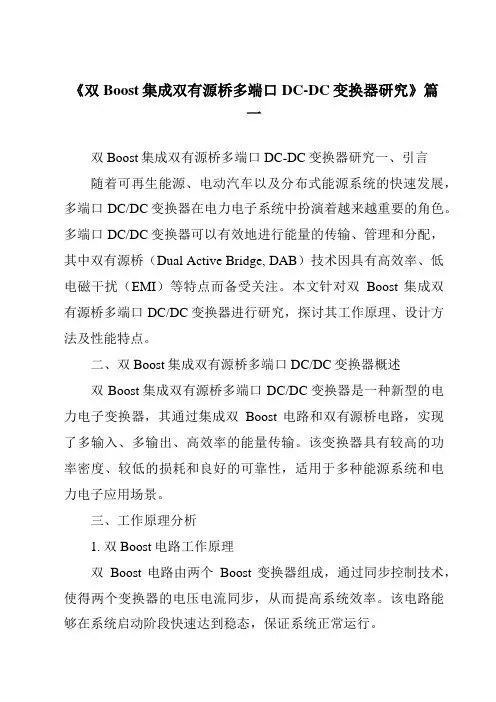

《双Boost集成双有源桥多端口DC-DC变换器研究》篇一双Boost集成双有源桥多端口DC-DC变换器研究一、引言随着可再生能源、电动汽车以及分布式能源系统的快速发展，多端口DC/DC变换器在电力电子系统中扮演着越来越重要的角色。

多端口DC/DC变换器可以有效地进行能量的传输、管理和分配，其中双有源桥（Dual Active Bridge, DAB）技术因具有高效率、低电磁干扰（EMI）等特点而备受关注。

本文针对双Boost集成双有源桥多端口DC/DC变换器进行研究，探讨其工作原理、设计方法及性能特点。

二、双Boost集成双有源桥多端口DC/DC变换器概述双Boost集成双有源桥多端口DC/DC变换器是一种新型的电力电子变换器，其通过集成双Boost电路和双有源桥电路，实现了多输入、多输出、高效率的能量传输。

该变换器具有较高的功率密度、较低的损耗和良好的可靠性，适用于多种能源系统和电力电子应用场景。

三、工作原理分析1. 双Boost电路工作原理双Boost电路由两个Boost变换器组成，通过同步控制技术，使得两个变换器的电压电流同步，从而提高系统效率。

该电路能够在系统启动阶段快速达到稳态，保证系统正常运行。

2. 双有源桥电路工作原理双有源桥电路通过控制开关管的通断，实现能量的传输和分配。

该电路具有较高的传输效率，且能够减小电磁干扰。

通过控制策略的优化，可以实现多端口之间的能量流动和平衡。

四、设计方法研究1. 参数设计双Boost集成双有源桥多端口DC/DC变换器的参数设计包括输入电压范围、输出电压范围、功率等级等。

根据应用场景和需求，合理选择参数，确保系统性能满足要求。

2. 电路拓扑设计电路拓扑设计是双Boost集成双有源桥多端口DC/DC变换器的关键部分。

在设计中，需要考虑电路的可靠性、效率、成本等因素，选择合适的拓扑结构。

同时，还需要对电路进行优化设计，以提高系统的性能。

五、性能特点分析1. 高效率双Boost集成双有源桥多端口DC/DC变换器具有较高的传输效率，能够减小能量损耗，提高系统的整体效率。

《三电平Boost变换器在UPS中的应用》篇一一、引言随着电力电子技术的不断发展，不间断电源（UPS）系统在现代社会中的重要性日益凸显。

作为UPS系统中的核心部件，三电平Boost变换器因具有高效率、低损耗等优点，被广泛应用于UPS系统中。

本文将详细探讨三电平Boost变换器在UPS中的应用，分析其工作原理、优势及挑战，并提出相应的解决方案。

二、三电平Boost变换器的工作原理三电平Boost变换器是一种具有中点钳位（NPC）结构的变换器，其工作原理是通过控制开关管的通断，实现输入电压的升降和输出电压的稳定。

三电平Boost变换器具有三个电平：高电平、中电平和低电平。

通过合理地控制开关管的通断，可以实现能量的高效传输和电压的稳定输出。

三、三电平Boost变换器在UPS中的应用三电平Boost变换器在UPS中的应用主要体现在其高效、稳定的性能上。

首先，三电平Boost变换器可以有效地提高UPS系统的输入功率因数，降低谐波污染。

其次，其高效率、低损耗的特点可以降低UPS系统的运行成本，提高系统的可靠性。

此外，三电平Boost变换器还可以实现输出电压的稳定，保证UPS系统在各种工况下的正常运行。

四、三电平Boost变换器的优势与挑战三电平Boost变换器的优势主要表现在以下几个方面：一是高效率、低损耗，可以提高UPS系统的运行效率；二是输入功率因数高，可以降低谐波污染；三是输出电压稳定，可以保证UPS 系统在各种工况下的正常运行。

然而，三电平Boost变换器也面临一些挑战，如开关管的驱动控制、中点电位平衡等问题需要进一步研究和解决。

五、解决方案与展望针对三电平Boost变换器在UPS应用中面临的问题，可以采取以下解决方案：一是优化开关管的驱动控制策略，提高开关管的通断速度和可靠性；二是研究并改进中点电位平衡技术，保证三电平Boost变换器的稳定运行。

此外，随着电力电子技术的不断发展，我们还可以期待更多新型材料和技术的应用，进一步提高三电平Boost变换器在UPS系统中的性能。

Boost电路的结构及工作原理_Boost的应用电路Boost电路定义Boost升压电路的英文名称为theboostconverter，或者叫step-upconverter，是一种开关直流升压电路，它能够将直流电变为另一固定电压或可调电压的直流电，也称为直流直流变换器（DC/DCConverter）。

直流直流变换器通过对电力电子器件的通断控制，将直流电压断续地加到负载上，通过改变占空比改变输出电压平均值。

假定那个开关（三极管或者mos管）已经断开了很长时间，所有的元件都处于理想状态，那么电容电压等于输入电压。

开关管Q也为PWM控制方式，但最大占空比Dy必须限制，不允许Dy=1的状态下工作。

电感Lf在输入侧，成为升压电感。

Boost电路结构下面以UC3842的Boost电路为例介绍Boost电路的结构。

图中输入电压Vi=16~20V，既供给芯片，又供给升压变换。

开关管以UC3842设定的频率周期开闭，使电感L储存能量并释放能量。

当开关管导通时，电感以Vi/L的速度充电，把能量储存在L中。

当开关截止时，L产生反向感应电压，通过二极管D把储存的电能以（V o-Vi）/L的速度释放到输出电容器C2中。

输出电压由传递的能量多少来控制，而传递能量的多少通过电感电流的峰值来控制。

整个稳压过程由二个闭环来控制，即：闭环1输出电压通过取样后反馈给误差放大器，用于同放大器内部的2.5V基准电压比较后产生误差电压，误差放大器控制由于负载变化造成的输出电压的变化。

闭环2Rs为开关管源极到公共端间的电流检测电阻，开关管导通期间流经电感L的电流在Rs上产生的电压送至PwM比较器同相输入端，与误差电压进行比较后控制调制脉冲的脉宽，从而保持稳定的输出电压。

误差信号实际控制着峰值电感电流。

Boost电路的工作原理Boost电路的工作原理分为充电和放电两个部分来说明。

充电过程。

BUCK BOOST BUCK/BOOST电路的原理Buck变换器：也称降压式变换器，是一种输出电压小于输入电压的单管不隔离直流变换器.图中，Q为开关管,其驱动电压一般为PWM(Pulse width modulation脉宽调制)信号，信号周期为Ts，则信号频率为f=1/Ts,导通时间为Ton,关断时间为Toff,则周期Ts=Ton+Toff，占空比Dy= Ton/Ts。

、Boost变换器：也称升压式变换器,是一种输出电压高于输入电压的单管不隔离直流变换器.开关管Q也为PWM控制方式，但最大占空比Dy必须限制，不允许在Dy=1的状态下工作.电感Lf在输入侧，称为升压电感。

Boost变换器也有CCM和DCM两种工作方式、Buck/Boost变换器:也称升降压式变换器，是一种输出电压既可低于也可高于输入电压的单管不隔离直流变换器，但其输出电压的极性与输入电压相反。

Buck/Boost变换器可看做是Buck变换器和Boost变换器串联而成，合并了开关管。

Buck/Boost变换器也有CCM和DCM两种工作方式，开关管Q也为PWM控制方式。

LDO的特点：①非常低的输入输出电压差②非常小的内部损耗③很小的温度漂移④很高的输出电压稳定度⑤很好的负载和线性调整率⑥很宽的工作温度范围⑦较宽的输入电压范围⑧外围电路非常简单，使用起来极为方便DC/DC变换是将固定的直流电压变换成可变的直流电压，也称为直流斩波.斩波器的工作方式有两种，一是脉宽调制方式Ts不变，改变ton(通用)，二是频率调制方式，ton不变，改变Ts（易产生干扰）。

其具体的电路由以下几类:】（1）Buck电路—-降压斩波器，其输出平均电压U0小于输入电压Ui，极性相同。

（2）Boost电路——升压斩波器，其输出平均电压U0大于输入电压Ui，极性相同。

（3）Buck－Boost电路——降压或升压斩波器，其输出平均电压U0大于或小于输入电压Ui，极性相反，电感传输。

1. 引言随着能源需求的不断增长和环境保护的要求，电力系统的高效能与可再生能源的利用变得越来越重要。

双向变换器是一种关键的电力电子设备，用于实现电能的双向流动，可以将电能从一个电源转移到另一个负载，同时还可以将电能从负载反馈到电源。

三电平双向Buck-Boost（TBB）变换器是一种常见的双向变换器拓扑结构，具有高效能和高可靠性的特点。

本文将详细介绍TBB变换器的工作原理及其相关的基本原理。

2. TBB变换器的结构TBB变换器由两个互补的功率开关和两个电感组成。

其中，两个功率开关可以分别被称为高侧开关和低侧开关。

这两个开关可以通过PWM（脉宽调制）控制方式进行开关，从而实现电能的双向流动。

TBB变换器的拓扑结构如下图所示：在TBB变换器中，高侧开关和低侧开关可以通过PWM信号进行控制，实现不同的工作状态。

通过控制高侧开关和低侧开关的开关时间，可以实现电能的双向流动，并且能够实现电能的升压和降压功能。

3. TBB变换器的工作原理3.1 升压模式在TBB变换器的升压模式下，高侧开关和低侧开关的工作状态如下：•高侧开关：打开状态•低侧开关：关闭状态在这种工作状态下，电能从输入电压源流向电感L1，然后通过高侧开关，流向输出负载。

在这个过程中，电感L2起到储能的作用，通过储存电感L1中的能量，实现电能的升压功能。

当高侧开关打开时，电感L1中的电流开始增加，同时电感L2中的电流开始减小。

当高侧开关关闭时，电感L1中的电流开始减小，同时电感L2中的电流开始增加。

通过不断重复这个过程，可以实现电能的升压。

3.2 降压模式在TBB变换器的降压模式下，高侧开关和低侧开关的工作状态如下：•高侧开关：关闭状态•低侧开关：打开状态在这种工作状态下，电能从输入电压源流向电感L2，然后通过低侧开关，流向输出负载。

在这个过程中，电感L1起到储能的作用，通过储存电感L2中的能量，实现电能的降压功能。

当低侧开关打开时，电感L2中的电流开始增加，同时电感L1中的电流开始减小。

常用boost电路Boost电路是一种常用的电力转换技术，可以将低电压转换为高电压输出，广泛应用于电子设备、通信系统和工业控制等领域。

本文将介绍常见的boost电路及其应用，并从人类视角出发，生动地描述其原理和工作方式。

一、基本原理Boost电路基于电感储能原理，通过周期性切换开关管，将输入电压经过电感储能放大，最终得到高电压输出。

其基本构成包括开关管、电感、电容和负载等元件。

在工作过程中，开关管周期性地打开和关闭，使电感上的电流不断变化，从而实现电能的转换和提升。

二、工作方式Boost电路的工作方式简单直观。

当开关管关闭时，电感上的电流开始增大，同时电容上的电压也随之上升；当开关管打开时，电感上的电流开始减小，电容则通过电感释放能量，使负载得到高电压输出。

通过不断重复这一过程，Boost电路可以保持输出电压的稳定性和可靠性。

三、应用领域Boost电路在各个领域都有着广泛应用。

在电子设备中，Boost电路常用于电池充电器和电源适配器中，可以将低电压的直流电源转换为高电压供电设备；在通信系统中，Boost电路可以提供稳定的高压输出，保证无线信号的传输质量；在工业控制中，Boost电路则可用于马达驱动和电机控制，实现高效能量转换。

四、发展前景随着科技的进步和应用需求的增加，Boost电路正不断发展和创新。

目前，已经出现了多种改进型Boost电路，如升压变换器、多级Boost电路等，能够提供更高的转换效率和更稳定的输出电压。

未来，随着新材料和新技术的应用，Boost电路有望在节能环保、新能源利用等领域发挥更大的作用。

总结：Boost电路作为一种常用的电力转换技术，在各个领域都有着广泛应用。

通过周期性切换开关管，Boost电路可以将低电压转换为高电压输出，满足各种设备和系统的供电需求。

随着科技的进步和创新，Boost电路的性能和效率将不断提高，为人类社会的发展做出更大的贡献。

boost变换器工作原理引言：在电子设备中，为了提供稳定的直流电压，通常需要使用变换器来对输入电压进行转换。

其中一种常用的变换器是boost变换器，它可以将输入电压提升到较高的输出电压。

本文将介绍boost变换器的工作原理及其关键组成部分。

一、什么是boost变换器？boost变换器是一种直流-直流（DC-DC）变换器，用于将低电压升高到较高的电压。

它通过周期性开关和储能元件实现输入电压的提升。

boost变换器常用于电子设备中，例如电源供应、电动汽车、太阳能电池等。

二、boost变换器的工作原理1. 关键元件boost变换器由以下几个关键元件组成：- 输入电压源Vin：提供输入电压，一般为直流电压。

- 开关元件：用于周期性地开关电路，将输入电压传递到输出电路。

- 电感元件L：通过储存能量来实现电压的升高。

- 负载元件：接收输出电压，一般为电子设备或电路。

- 电容元件C：用于平滑输出电压。

2. 工作原理boost变换器的工作原理可以分为两个阶段：导通阶段和截止阶段。

（1）导通阶段：当开关元件导通时（一般为MOSFET），输入电压Vin通过电感元件L传递到负载元件和电容元件。

在此阶段，电感元件L储存了能量，同时电容元件C开始充电。

（2）截止阶段：当开关元件截止时，电感元件L的储能电流无法继续流动，此时输出电压Vo通过电容元件C供给负载元件。

在此阶段，电容元件C 平滑输出电压，保持稳定的直流电压。

3. 控制策略为了实现输出电压的稳定性，boost变换器通常采用脉宽调制（PWM）控制策略。

通过调节开关元件的导通时间和截止时间，可以控制输出电压的大小。

当输出电压过低时，开关元件导通时间延长；当输出电压过高时，开关元件截止时间延长。

通过不断调整开关元件的导通和截止时间，可以使输出电压保持在设定值附近。

三、boost变换器的优势和应用领域1. 优势- 提供较高的输出电压：boost变换器可以将低电压提升到较高的电压，满足某些电子设备对高电压的需求。

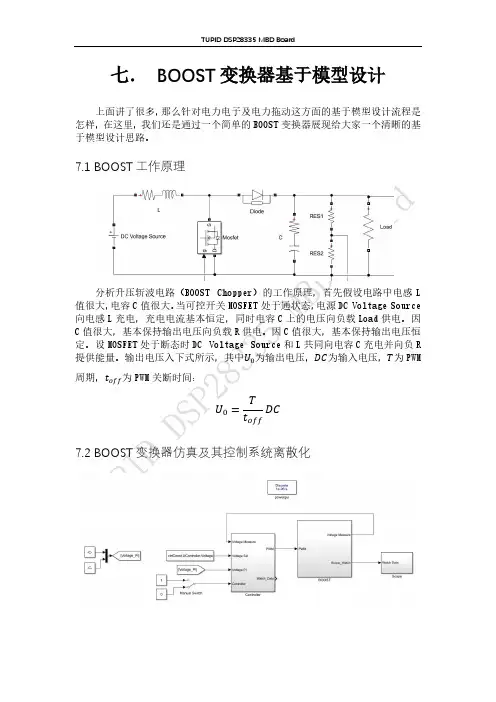

七．BOOST变换器基于模型设计上面讲了很多，那么针对电力电子及电力拖动这方面的基于模型设计流程是怎样，在这里，我们还是通过一个简单的BOOST变换器展现给大家一个清晰的基于模型设计思路。

7.1 BOOST工作原理分析升压斩波电路（BOOST Chopper）的工作原理，首先假设电路中电感L 值很大，电容C值很大。

当可控开关MOSFET处于通状态，电源DC Voltage Source 向电感L充电，充电电流基本恒定，同时电容C上的电压向负载Load供电。

因C值很大，基本保持输出电压向负载R供电。

因C值很大，基本保持输出电压恒定。

设MOSFET处于断态时DC Voltage Source和L共同向电容C充电并向负R 提供能量。

输出电压入下式所示，其中U0为输出电压，DC为输入电压，T为PWM周期，t off为PWM关断时间：U0=Tt offDC7.2 BOOST变换器仿真及其控制系统离散化如上图所示，为BOOST的Simulink仿真模型俩个文件，分别为BOOST_Data.m、BOOST.slx。

其中BOOST_Data.m主要为变量的定义而BOOST.slx为仿真模型。

仿真模型主要分为三个部分Controller算法控制、BOOST硬件主拓扑、Scope 数据波形观测。

首先我们来看一下Controller部分，这个是软件算法部分，在这里对于DC-DC BOOST变换器而言我们采用PI控制器作为系统闭环的控制算法，在这里我们使用了零阶保持器，来完成数据的周期采样和输出，采样时间会参与积分器的计算，所以要将仿真的采样时间与物理系统的采样时间保持一致，在这里我们设定采样周期为1Khz，控制周期也为1Khz。

同时这部分我们设计了几个输入输出端口，Voltage Measure为电压反馈输入端口，Voltage Set为输出电压设定端口，Voltage PI为PI控制器比例增益与积分增益的参数配置端口，Controller则为系统的的启动端口，PWM为控制信号的输出端口，Watch Data为数据的观测端口。

BUCK/BOOST电路原理升压和降压电路，就是指电力电子设计当中常说的BUCK/BOOST电路。

这两种电路经常一起出现在电路设计当中，BUCK电路指输出小于电压的单管不隔离直流变换，BOOST指输出电压高于输入电压的单管不隔离直流变换。

作为最常见也比较基础的两种电路，本篇文章就主要对BUCK/BOOST电路原理进行讲解。

首先让我们从BUCK变换器的概念开始讲起，BUCK变换器也称降压式变换器，是一种输出电压小于输进电压的单管不隔离直流变换器。

图中，Q为开关管，其驱动电压一般为PWM(Pulse width modulatiON脉宽调制)信号，信号周期为Ts，则信号频率为f=1/Ts，导通时间为Ton，关断时间为Toff，则周期Ts=Ton+Toff，占空比Dy= Ton/Ts。

开关管Q也为PWM控制方式，但最大占空比Dy必须限制，不答应在Dy=1的状态下工作。

电感Lf在输进侧，称为升压电感。

BOOST变换器也有CCM和DCM两种工作方式。

BUCK/BOOST变换器：也称升降压式变换器，是一种输出电压既可低于也可高于输进电压的单管不隔离直流变换器，但其输出电压的极性与输进电压相反。

BUCK/BOOST变换器可看做是BUCK变换器和BOOST变换器串联而成，合并了开关管。

BUCK/BOOST变换器也有CCM和DCM两种工作方式，开关管Q也为PWM控制方式。

LDO的特点：①非常低的输进输出电压差；②非常小的内部损耗；③很小的温度漂移；④很高的输出电压稳定度；⑤很好的负载和线性调整率；⑥很宽的工作温度范围；⑦较宽的输进电压范围；⑧外围电路非常简单，使用起来极为方便DC/DC变换是将固定的直流电压变换成可变的直流电压，也称为直流斩波。

斩波器的工作方式有两种，一是脉宽调制方式Ts不变，改变ton(通用)，二是频率调制方式，ton不变，改变Ts(易产生干扰)。

其具体的电路由以下几类：(1)BUCK电路——降压斩波器，其输出均匀电压U0小于输进电压Ui，极性相同。

开关电感二次型Boost变换器探究摘要：随着电子技术的不息进步，对于高压、高功率、低噪声的电源需求越来越迫切。

而Boost变换器作为一种高效率、高稳定性的DC- DC变换器，在电源领域得到了广泛的应用。

本文主要探究了开关电感二次型Boost变换器的工作原理及其应用。

关键词：Boost变换器，开关电感，二次型，工作原理，应用起首，介绍了Boost变换器的基本工作原理和电路结构，并详尽谈论了Boost变换器在不同工作状态下的性能、参数选择和设计要点。

然后，针对Boost变换器中存在的缺点，提出了开关电感二次型Boost变换器的改进方法，并对其进行了探究和分析。

在中，起首介绍了其工作原理，包括开关电容、开关电感和输出电感电容等元器件的正、反向导通状态下的工作原理。

然后，基于李雅普诺夫稳定性理论，分析了开关电感二次型Boost变换器稳定性的问题，提出了改进的开关控制策略。

最后，通过仿真试验和实际测试，验证了开关电感二次型Boost变换器的改进措施的有效性和优点。

探究结果表明，开关电感二次型Boost变换器具有较好的稳定性、高转换效率、低输出波动和低EMI等优点，在高压、大功率和低噪声电源领域具有广泛的应用前景。

综上所述，本文主要对开关电感二次型Boost变换器的工作原理和应用进行了探究，并提出了改进的方法。

该探究效果有望为电源领域的高压、高功率、低噪声电源的研发提供参考和借鉴Boost变换器是一种常用的DC-DC变换器，其能够将输入电压转换为更高的输出电压。

Boost变换器主要由开关管、电感和电容组成，其工作原理是通过周期性地开关开与关，将电源电压加到电感上，然后变为高电压直流电，再通过滤波器输出稳定的直流电。

在使用Boost变换器时，需要思量各个元器件的参数选择和电路设计要点，如开关管的导通和关断速度、电感的电流饱和、滤波电容的选择等。

另外，在不同的工作状态下，Boost变换器的性能也会有所不同，如在电源电压或负载变化较大的状况下，其输出电压稳定性和转换效率可能会受到影响。

1 概述直流-直流变流电路的功能是将直流电变为另一固定电压或可调电压的直流电，包括直接直流变流电路和间接直流变流电路。

其中，直接直流变流电路又叫斩波电路，它包括降压斩波电路（Buck Chopper）、升压斩波电路（Boost Chopper)、升降压斩波电路（Buck/Boost）、Cuk斩波电路、Sepic斩波电路和Zeta斩波电路共六种基本斩波电路。

Buck/Boost升降压斩波电路同时具有Buck斩波电路和Boost斩波电路的特点，能对直流电直接进行降压或者升压变换，应用广泛。

本文将对Buck/Boost升降压斩波电路进行详细的分析。

RVDRVDRVD2 主电路拓扑和控制方式Buck/Boost 主电路的构成Buck/Boost 变换器的主电路与Buck 或Boost 变换器所用元器件相同，也由开关管、二极管、电感、电容等构成，如图1所示。

与Buck 和Boost 不同的是电感L 在中间，不在输出端也不在输入端，且输出电压极性与输入电压极性相反。

开关管也采用PWM 控制方式。

Buck/Boost 变换器也由电感电流连续和断续两种工作方式，但在实际应用中，往往要求电流不断续，即电流连续，当电路中电感值足够大时，就能使得电路工作在电流连续的状态下。

因此为了分析方便，现假设电感足够大，则在一个周期内电流连续。

图2-1 Buck/Boost 主电路结构图电流连续时有两个开关模态，即V 导通时的模态1，等效电路见图2（a ）；V 关断时的模态2，等效电路见图2（b ）。

（a ）V 导通（b）V关断，VD续流图2-2 Buck/Boost不同模态等效电路ttttt电感电流连续时的工作原理及基本关系电感电流连续工作时的工作主要波形见图2-3。

图2-3电感电流连续时的主要波形为了方便分析，假设电感、电容的值足够大，并且忽略电感的寄生电容。

电感电流连续工作时，Buck/Boost 变换器有V 导通和V 关断两种工作模态。

boost电路工作原理Boost电路是一种常见的电路结构，其工作原理是通过电感和开关管等元件来实现电压的升高。

在实际应用中，Boost电路被广泛应用于电源管理系统、直流-直流转换器等领域。

本文将详细介绍Boost电路的工作原理，希望能够帮助读者更好地理解和应用这一电路结构。

Boost电路的工作原理主要基于电感的储能和释放。

在Boost电路中，电感和开关管构成了一个基本的能量转换单元。

当开关管导通时，电感中储存的能量逐渐增加；当开关管关断时，电感中储存的能量被释放，从而提供给负载。

通过不断地重复开关管的导通和关断，Boost电路可以将输入电压升高到更高的输出电压。

在Boost电路中，开关管的控制是至关重要的。

一般来说，开关管的控制可以采用PWM（脉冲宽度调制）技术，通过控制开关管的导通时间来调节输出电压。

当需要提高输出电压时，导通时间增加；当需要降低输出电压时，导通时间减少。

通过这种方式，Boost电路可以实现对输出电压的精确控制。

除了PWM技术，Boost电路中还常常使用电容来实现输出电压的稳定。

电容可以在输出端起到滤波的作用，平滑输出电压的波动。

通过合理选择电容的参数，可以有效地提高Boost电路的输出电压质量。

在实际应用中，Boost电路还常常需要考虑输入电压的变化。

为了应对输入电压的不稳定性，Boost电路通常会配备反激二极管，用于提供额外的能量存储和释放路径。

这样一来，即使输入电压发生变化，Boost电路仍然能够保持稳定的输出电压。

总的来说，Boost电路的工作原理是通过电感和开关管等元件实现对输入电压的升压。

通过合理控制开关管的导通时间和配备适当的电容、反激二极管等元件，Boost电路可以实现对输出电压的精确控制和稳定输出。

在实际应用中，Boost电路被广泛应用于各种电源管理系统和直流-直流转换器中，发挥着重要的作用。

希望通过本文的介绍，读者能够更加深入地理解Boost电路的工作原理，为实际应用提供一定的参考和指导。

直流/直流升压（B o o s t ）变换器的工作原理01B o o s t变换器简介02B o o s t变换器的升压原理03B o o s t变换器的稳压原理01B o o s t变换器简介B o o s t变换器简介低压直流高压直流升压稳压有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）02B o o s t变换器的升压原理1. 制造一条下坡路径令小球产生速度2. 下坡路径至上坡路径的转换3. 利用惯性将小球送向高处V SV o +−CL有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）V SV o +−CLi LTD开关：高速开通关断二极管：互补导通电容：减小电压波动电感：泵送能量03B o o s t变换器的稳压原理电感电流连续(C C M )时的工作原理V SV o +−CL i L +−v L TDE OT on开通期T on1 电感关系式2 电感电流变化率3 电感电流在开通期的增加量开通期T on∆=⋅+Li T V L onS=dt Ldi V L S=dt V L di S L1 电感关系式2 电感电流变化率3 电感电流在开通期的增加量OE DTL v −+L i L C−+o V SV T onT off关断期T off−=dtV V Ldi S o L1 电感关系式2 电感电流变化率=−dt Ldi V V L S o∆=⋅−−Li T V V L offS oov n i I 0o V −S VS V Lv toV O E v txa m L I ni m L I L i T t t 电感电流连续(C C M )时的工作原理有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）电感电流在关断期的增加量电感电流在开通期的增加量0offS on S o s sT V T V V L T L T −⋅+⋅=0L L i i +−∆+∆=11o S V V D=−占空比: 开关管导通时间占整个开关周期的比重输入电压与输出电压关系推导稳压控制的简单示例80VS V =80110.8400S o V D V =−=−=40VS V =40110.9400S o V D V =−=−=V SV o +−CL i L +−v LT D400Vo V =小结◼Boost变换器可将低电压变换成高电压◼Boost变换器利用电感进行升压◼Boost变换器通过占空比控制实现稳压。
