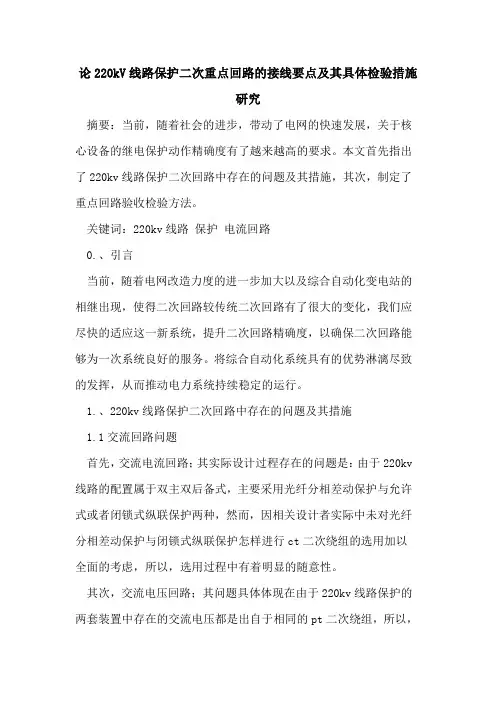

论220kV线路保护二次重点回路的接线要点及其具体检验措施研究摘要：当前，随着社会的进步，带动了电网的快速发展，关于核心设备的继电保护动作精确度有了越来越高的要求。
本文首先指出了220kv线路保护二次回路中存在的问题及其措施，其次，制定了重点回路验收检验方法。
关键词：220kv线路保护电流回路0.、引言当前，随着电网改造力度的进一步加大以及综合自动化变电站的相继出现，使得二次回路较传统二次回路有了很大的变化，我们应尽快的适应这一新系统，提升二次回路精确度，以确保二次回路能够为一次系统良好的服务。
将综合自动化系统具有的优势淋漓尽致的发挥，从而推动电力系统持续稳定的运行。
1.、220kv线路保护二次回路中存在的问题及其措施1.1交流回路问题首先，交流电流回路；其实际设计过程存在的问题是：由于220kv 线路的配置属于双主双后备式，主要采用光纤分相差动保护与允许式或者闭锁式纵联保护两种，然而，因相关设计者实际中未对光纤分相差动保护与闭锁式纵联保护怎样进行ct二次绕组的选用加以全面的考虑，所以，选用过程中有着明显的随意性。
其次，交流电压回路；其问题具体体现在由于220kv线路保护的两套装置中存在的交流电压都是出自于相同的pt二次绕组，所以，完全背离了设计规范。
对于上述问题，应采取以下措施：首先是交流电流回路；关于双母线接线的断路器失灵保护，应通过母线保护中的失灵电流判别功能。
由于光纤分相差动保护在故障的反应方面有着较快的速度，所以，该保护比较适用具有较大保护范围的绕组。
其次是交流电压回路；按照反措与相关设计规范，涵盖在两套保护装置中的交流电压应科学合理的使用pt二次不同绕组，同时，要具备两套切换装置，一套切换装置属于操作箱范畴，另一套切换装置在其中的一套保护装置内。
1.2控制回路一，防跳回路；现阶段，断路器本体与相关操作箱均具备防跳继电器，如果两个防跳继电器并行，那么，势必会导致断路器的位置监视功能出现混乱情况，加大了维修人员的检修操作困难性。

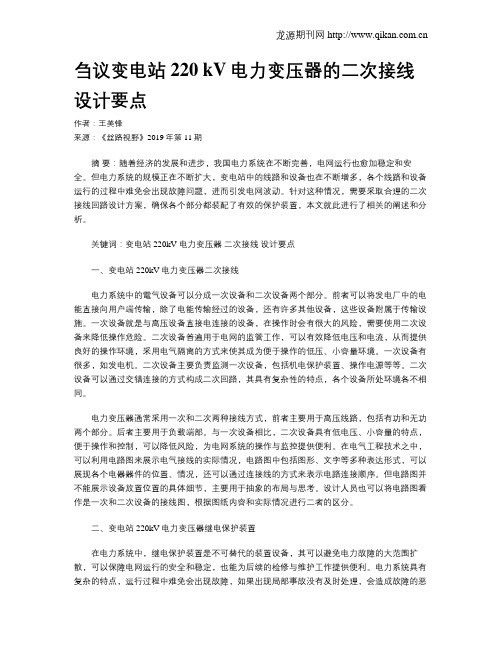

刍议变电站220 kV电力变压器的二次接线设计要点作者：王美锋来源：《丝路视野》2019年第11期摘要：随着经济的发展和进步，我国电力系统在不断完善，电网运行也愈加稳定和安全。
但电力系统的规模正在不断扩大，变电站中的线路和设备也在不断增多，各个线路和设备运行的过程中难免会出现故障问题，进而引发电网波动。
针对这种情况，需要采取合理的二次接线回路设计方案，确保各个部分都装配了有效的保护装置，本文就此进行了相关的阐述和分析。
关键词：变电站 220kV 电力变压器二次接线设计要点一、变电站220kV电力变压器二次接线电力系统中的電气设备可以分成一次设备和二次设备两个部分。
前者可以将发电厂中的电能直接向用户端传输，除了电能传输经过的设备，还有许多其他设备，这些设备附属于传输设施。
一次设备就是与高压设备直接电连接的设备，在操作时会有很大的风险，需要使用二次设备来降低操作危险。
二次设备普遍用于电网的监管工作，可以有效降低电压和电流，从而提供良好的操作环境，采用电气隔离的方式来使其成为便于操作的低压、小容量环境。
一次设备有很多，如发电机。
二次设备主要负责监测一次设备，包括机电保护装置、操作电源等等。
二次设备可以通过交错连接的方式构成二次回路，其具有复杂性的特点，各个设备所处环境各不相同。
电力变压器通常采用一次和二次两种接线方式，前者主要用于高压线路，包括有功和无功两个部分。
后者主要用于负载端部。
与一次设备相比，二次设备具有低电压、小容量的特点，便于操作和控制，可以降低风险，为电网系统的操作与监控提供便利。
在电气工程技术之中，可以利用电路图来展示电气接线的实际情况，电路图中包括图形、文字等多种表达形式，可以展现各个电器器件的位置、情况，还可以通过连接线的方式来表示电路连接顺序。
但电路图并不能展示设备放置位置的具体细节，主要用于抽象的布局与思考。
设计人员也可以将电路图看作是一次和二次设备的接线图，根据图纸内容和实际情况进行二者的区分。

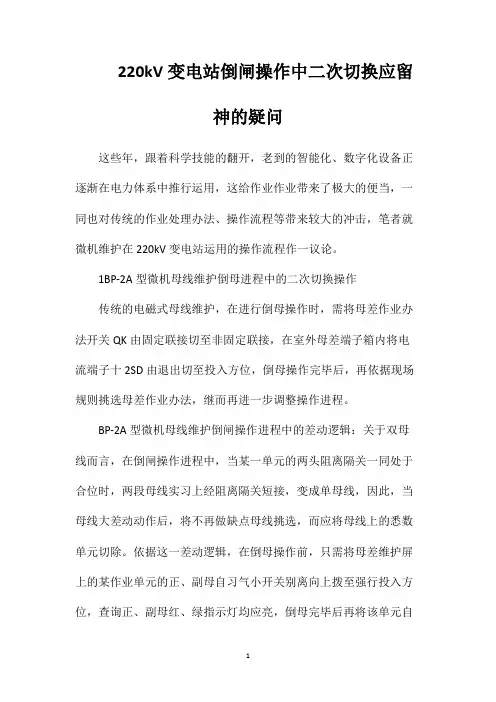

220kV变电站倒闸操作中二次切换应留神的疑问这些年，跟着科学技能的翻开，老到的智能化、数字化设备正逐渐在电力体系中推行运用，这给作业作业带来了极大的便当，一同也对传统的作业处理办法、操作流程等带来较大的冲击，笔者就微机维护在220kV变电站运用的操作流程作一议论。
1BP-2A型微机母线维护倒母进程中的二次切换操作传统的电磁式母线维护，在进行倒母操作时，需将母差作业办法开关QK由固定联接切至非固定联接，在室外母差端子箱内将电流端子十2SD由退出切至投入方位，倒母操作完毕后，再依据现场规则挑选母差作业办法，继而再进一步调整操作进程。
BP-2A型微机母线维护倒闸操作进程中的差动逻辑：关于双母线而言，在倒闸操作进程中，当某一单元的两头阻离隔关一同处于合位时，两段母线实习上经阻离隔关短接，变成单母线，因此，当母线大差动动作后，将不再做缺点母线挑选，而应将母线上的悉数单元切除。
依据这一差动逻辑，在倒母操作前，只需将母差维护屏上的某作业单元的正、副母自习气小开关别离向上拨至强行投入方位，查询正、副母红、绿指示灯均应亮，倒母完毕后再将该单元自习气小开关拨至自习气方位，这时作业于正母单元的红灯应亮，绿灯应停息，反之，作业于副母单元的绿灯应亮，红灯应停息。
不然应将对应单元的自习气小开关向上拨至强行投入方位。
此意图是康康复母差作业办法。
需提示一点的是，倒母下一任何单元的红、绿灯不该一同亮，不然母差作业办法将一贯为非固定联接。
实习证实上述操作办法简练了解且非常安全。
2PST1200系列数字式微机变压器维护设备旁代操作时纵差投入压板1XB的切换操作由于该维护设备选用双主双后的装备，第1套维护设备的主维护选用由二次谐波原理构成的差动维护，其维护计划较大(主变各开关差动流变设备处以内)。
第2套维护选用波形对称原理构成的差动维护，由于1十，220kV侧选用套管流变，故维护计划相对较小。
在旁代操作时，如220kV侧，按惯例的操作办法：退出主变维护I 屏纵差投入压板1XB，再将I屏上相应的差流端子旁路2SD投入，220kV旁路维护屏上的差流端子SD应一同切换至对应方位，主变开关差流端子1SD退出(留神：切换时开关有必要在热备用状况)。

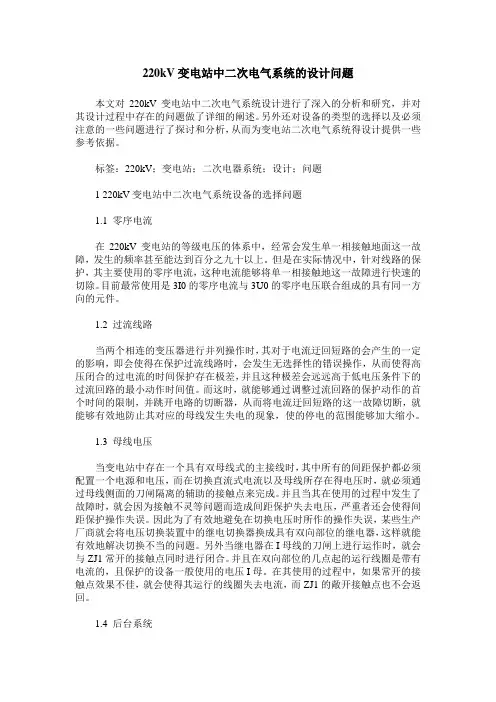

220kV变电站中二次电气系统的设计问题本文对220kV变电站中二次电气系统设计进行了深入的分析和研究，并对其设计过程中存在的问题做了详细的阐述。
另外还对设备的类型的选择以及必须注意的一些问题进行了探讨和分析，从而为变电站二次电气系统得设计提供一些参考依据。
标签：220kV；变电站；二次电器系统；设计；问题1 220kV变电站中二次电气系统设备的选择问题1.1 零序电流在220kV变电站的等级电压的体系中，经常会发生单一相接触地面这一故障，发生的频率甚至能达到百分之九十以上。
但是在实际情况中，针对线路的保护，其主要使用的零序电流，这种电流能够将单一相接触地这一故障进行快速的切除。
目前最常使用是3I0的零序电流与3U0的零序电压联合组成的具有同一方向的元件。
1.2 过流线路当两个相连的变压器进行并列操作时，其对于电流迂回短路的会产生的一定的影响，即会使得在保护过流线路时，会发生无选择性的错误操作，从而使得高压闭合的过电流的时间保护存在极差，并且这种极差会远远高于低电压条件下的过流回路的最小动作时间值。
而这时，就能够通过调整过流回路的保护动作的首个时间的限制，并跳开电路的切断器，从而将电流迂回短路的这一故障切断，就能够有效地防止其对应的母线发生失电的现象，使的停电的范围能够加大缩小。
1.3 母线电压当变电站中存在一个具有双母线式的主接线时，其中所有的间距保护都必须配置一个电源和电压，而在切换直流式电流以及母线所存在得电压时，就必须通过母线侧面的刀闸隔离的辅助的接触点来完成。
并且当其在使用的过程中发生了故障时，就会因为接触不灵等问题而造成间距保护失去电压，严重者还会使得间距保护操作失误。
因此为了有效地避免在切换电压时所作的操作失误，某些生产厂商就会将电压切换装置中的继电切换器换成具有双向部位的继电器，这样就能有效地解决切换不当的问题。
另外当继电器在I母线的刀闸上进行运作时，就会与ZJ1常开的接触点同时进行闭合。
南方电网kV变电站二次接线标准————————————————————————————————作者：————————————————————————————————日期：南方电网系统〔2012〕60号附件ICS备案号：Q/CSG 中国南方电网有限责任公司企业标准Q/CSG11102001-2012 南方电网220kV变电站二次接线标准Technical specification for 220kV substation'ssecondary connection of CSG2012-12-25 发布2013-01-01 实施中国南方电网有限责任公司发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 总体原则及要求 (1)5 二次回路设计原则 (2)5.1 电流二次回路 (2)5.2 电压二次回路 (3)5.3 断路器控制回路 (3)5.4 失灵回路 (3)5.5 远跳回路 (4)5.6 保护复接接口装置 (4)5.7 信号回路 (4)5.8 直流电源 (4)6 二次回路标号原则 (4)6.1 总体原则 (4)6.2 直流回路 (4)6.3 信号及其它回路 (5)6.4 交流电流回路 (6)6.5 交流电压回路 (6)7 保护厂家图纸设计原则 (7)7.1 厂家图纸制图要求 (7)7.2 厂家图纸目录要求 (7)附录A（资料性附录）二次原理接线图集 (8)A.1 220kV线路二次回路原理图集； (8)A.2 220kV主变压器二次回路原理图集； (8)A.3 220kV母线保护二次回路原理图集； (8)A.4 220kV母联及分段二次回路原理图集； (8)A.5 110kV线路二次回路原理图集； (8)A.6 110kV母线保护二次回路图集； (8)A.7 110kV母联及分段二次回路原理图集； (8)A.8 公用设备二次回路原理图集。
(8)前言为了降低继电保护现场作业风险，提高现场作业标准化水平，减少继电保护“三误”事故，统一各设计单位的二次回路设计原则等，中国南方电网有限责任公司系统运行部组织编制了本标准。

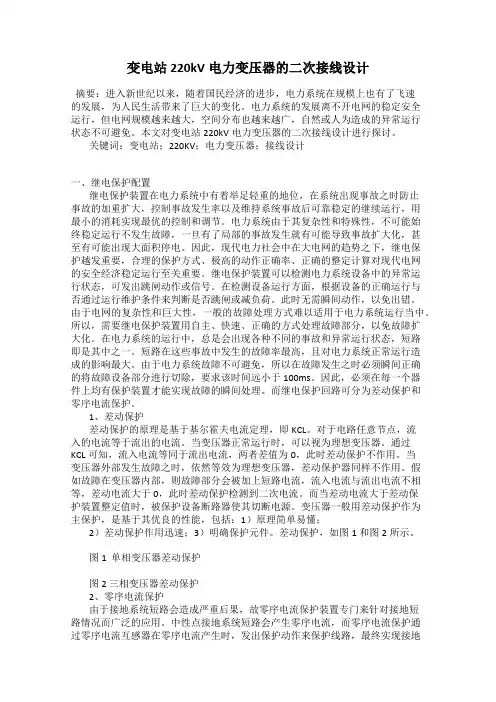

变电站220kV电力变压器的二次接线设计摘要：进入新世纪以来，随着国民经济的进步，电力系统在规模上也有了飞速的发展，为人民生活带来了巨大的变化。
电力系统的发展离不开电网的稳定安全运行，但电网规模越来越大，空间分布也越来越广，自然或人为造成的异常运行状态不可避免。
本文对变电站220kV电力变压器的二次接线设计进行探讨。
关键词：变电站；220KV；电力变压器；接线设计一、继电保护配置继电保护装置在电力系统中有着举足轻重的地位，在系统出现事故之时防止事故的加重扩大，控制事故发生率以及维持系统事故后可靠稳定的继续运行，用最小的消耗实现最优的控制和调节。
电力系统由于其复杂性和特殊性，不可能始终稳定运行不发生故障，一旦有了局部的事故发生就有可能导致事故扩大化，甚至有可能出现大面积停电。
因此，现代电力社会中在大电网的趋势之下，继电保护越发重要，合理的保护方式、极高的动作正确率、正确的整定计算对现代电网的安全经济稳定运行至关重要。
继电保护装置可以检测电力系统设备中的异常运行状态，可发出跳闸动作或信号。
在检测设备运行方面，根据设备的正确运行与否通过运行维护条件来判断是否跳闸或减负荷。
此时无需瞬间动作，以免出错。
由于电网的复杂性和巨大性，一般的故障处理方式难以适用于电力系统运行当中。
所以，需要继电保护装置用自主、快速、正确的方式处理故障部分，以免故障扩大化。
在电力系统的运行中，总是会出现各种不同的事故和异常运行状态，短路即是其中之一。
短路在这些事故中发生的故障率最高，且对电力系统正常运行造成的影响最大。
由于电力系统故障不可避免，所以在故障发生之时必须瞬间正确的将故障设备部分进行切除，要求该时间远小于100ms。
因此，必须在每一个器件上均有保护装置才能实现故障的瞬间处理。
而继电保护回路可分为差动保护和零序电流保护。
1、差动保护差动保护的原理是基于基尔霍夫电流定理，即KCL。
对于电路任意节点，流入的电流等于流出的电流。

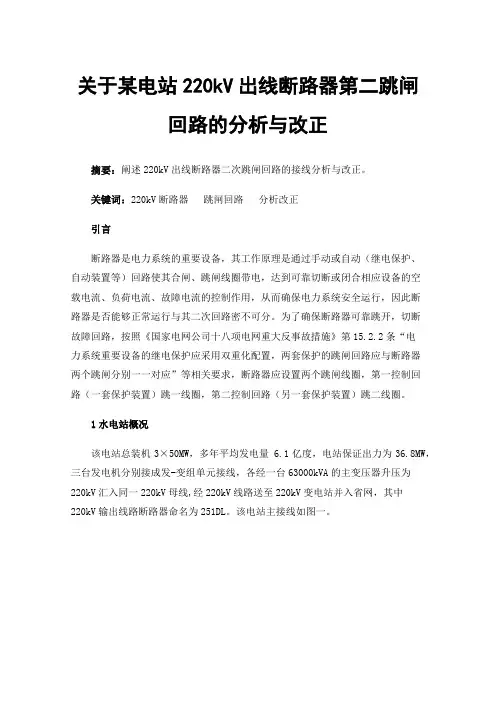

关于某电站220kV出线断路器第二跳闸回路的分析与改正摘要：阐述220kV出线断路器二次跳闸回路的接线分析与改正。
关键词：220kV断路器跳闸回路分析改正引言断路器是电力系统的重要设备，其工作原理是通过手动或自动（继电保护、自动装置等）回路使其合闸、跳闸线圈带电，达到可靠切断或闭合相应设备的空载电流、负荷电流、故障电流的控制作用，从而确保电力系统安全运行，因此断路器是否能够正常运行与其二次回路密不可分。
为了确保断路器可靠跳开，切断故障回路，按照《国家电网公司十八项电网重大反事故措施》第15.2.2条“电力系统重要设备的继电保护应采用双重化配置，两套保护的跳闸回路应与断路器两个跳闸分别一一对应”等相关要求，断路器应设置两个跳闸线圈，第一控制回路（一套保护装置）跳一线圈，第二控制回路（另一套保护装置）跳二线圈。
1水电站概况该电站总装机3×50MW，多年平均发电量 6.1亿度，电站保证出力为36.8MW，三台发电机分别接成发-变组单元接线，各经一台63000kVA的主变压器升压为220kV汇入同一220kV母线,经220kV线路送至220kV变电站并入省网，其中220kV输出线路断路器命名为251DL。
该电站主接线如图一。
图一：主接线2断路器251DL本体概况断路器251DL型号为ZF-16-252/Y，为六氟化硫气体绝缘金属封闭式开关设备。
其中额定电压为252kV，额定电流2500A，额定瞬时耐受电流为125KA，额定短时耐受电流为50KA，其操作机构为液压弹簧机构HMB-4/8。
251DL配置一组分相合闸线圈与两组分相跳闸线圈，线圈额定电压均为DC220V。
3断路器251DL合闸与跳闸回路的分析该电站在某年度的线路全停检修工作中，工作人员对现场设备与图纸核对时发现其断路器分相合闸线圈带电具有“手动”与“远动”的方式，“手动”含义即为现地通过合闸按钮实现，“远动”含义即为通过远方监控下令实现。

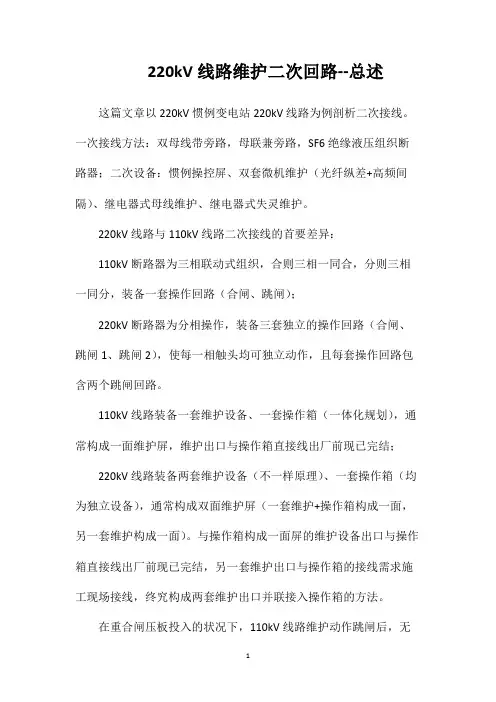

220kV线路维护二次回路--总述这篇文章以220kV惯例变电站220kV线路为例剖析二次接线。
一次接线方法：双母线带旁路，母联兼旁路，SF6绝缘液压组织断路器；二次设备：惯例操控屏、双套微机维护（光纤纵差+高频间隔）、继电器式母线维护、继电器式失灵维护。
220kV线路与110kV线路二次接线的首要差异：110kV断路器为三相联动式组织，合则三相一同合，分则三相一同分，装备一套操作回路（合闸、跳闸）；220kV断路器为分相操作，装备三套独立的操作回路（合闸、跳闸1、跳闸2），使每一相触头均可独立动作，且每套操作回路包含两个跳闸回路。
110kV线路装备一套维护设备、一套操作箱（一体化规划），通常构成一面维护屏，维护出口与操作箱直接线出厂前现已完结；220kV线路装备两套维护设备（不一样原理）、一套操作箱（均为独立设备），通常构成双面维护屏（一套维护+操作箱构成一面，另一套维护构成一面）。
与操作箱构成一面屏的维护设备出口与操作箱直接线出厂前现已完结，另一套维护出口与操作箱的接线需求施工现场接线，终究构成两套维护出口并联接入操作箱的方法。
在重合闸压板投入的状况下，110kV线路维护动作跳闸后，无如外部闭锁，则主动发动重合闸；220kV线路维护的维护出口均为两组（两套，每一套均如此），一组发动重合闸，一组不发动重合闸，操作箱中有对应的跳闸回路（跳闸1、跳闸2）。
110kV线路操作箱装备的断路器组织反常闭锁回路的完结原理与220kV线路操作箱中对应的功用恰恰相反。
220kV线路装备失灵维护，110kV线路通常不装备。
220kV线路维护二次接线模型断路器：平高商品，类型为LW10-252，SF6绝缘、液压组织、分相操作。
微机维护：南瑞公司商品，双套装备（光纤纵差+高频间隔），RCS931A（光纤纵差）+CXZ-12R1（操作箱）构成一面屏；RCS-902A （高频间隔）+LFX-912（收发信机）+RCS-923A（失灵发动）构成一面屏。
探讨变电站二次接地网及二次接地方式2017年8月至9月期间，云南电网公司组织全网范围内的继电保护专家，对10余座220kV及以上变电站进行二次继电保护精益化检查。
继电保护专家组在检查过程中根据《南方电网电力系统继电保护反事故措施 2014版释义（汇总）V7》要求，开展变电站二次接地网及二次接地检查,发现新站、老站做法差异很大，需要进一步明确变电站二次接地网及二次接地方式，同时对存在差异性的老变电站二次接地网及二次接地整改方式。
综合上述，就220kV及以上变电站二次接地网及二次接地进行如下探讨。
二、二次接地网及二次接地方式存在的问题及处理方法根据《南方电网电力系统继电保护反事故措施 2014版释义（汇总）V7》要求,二次接地网需要沿二次电缆沟道敷设截面不小于100 mm2专用铜排，贯穿主控室、保护室至开关场的就地端子箱、机构箱及保护用结合滤波器等处的所有二次电缆沟，形成室外二次接地网。
该接地网在进入室内时，通过截面不小于100 mm2 的铜缆与室内二次接地网可靠连接；同时在室外场地二次电缆沟内，该接地网各末梢处分别用截面不小于50 mm2 的铜缆与主接地网可靠连接接地。
开关场的端子箱内接地铜排应用截面不小于 50 mm2 的铜缆与室外二次接地网连接。
在主控室、保护室柜屏下层的电缆室内，按柜屏布置的方向敷设首末端连接的专用铜排，形成保护室内的二次接地网。
保护室内的二次接地网经截面不小于 100 mm2 的铜缆在控制室电缆夹层处一点与变电站主地网引下线可靠连接。
但在现场检查过程中继电保护专家组发现根据上述要求，仍然存在诸多问题，现将问题及处理方法总结如下：（一）、静态接地网敷设、连接及接地1、变电站所有保护小室和通信机房装设截面100mm2的静态接地铜排，带绝缘子环网布置。
但主控室独立于通信机房的计算机通信室、直流主屏室、站用电室、10kV高压开关室静态接地方式并未统一，建议按照保护小室的要求执行，全部装设截面为100mm2的静态接地铜排，带绝缘子环网布置。

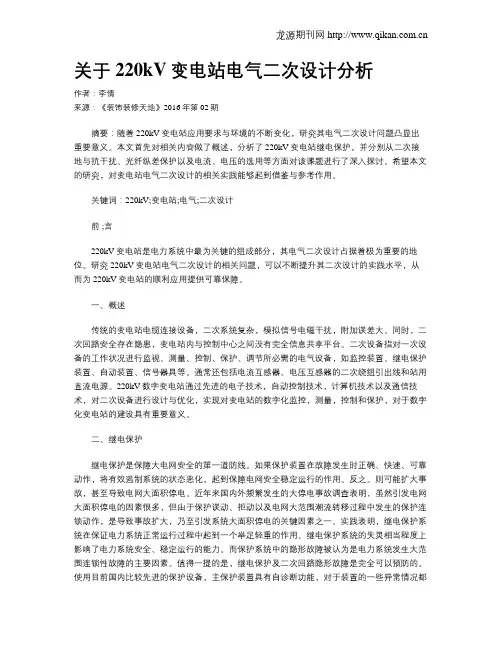

关于220kV变电站电气二次设计分析作者：李倩来源：《装饰装修天地》2016年第02期摘要：随着220kV变电站应用要求与环境的不断变化，研究其电气二次设计问题凸显出重要意义。
本文首先对相关内容做了概述，分析了220kV变电站继电保护，并分别从二次接地与抗干扰、光纤纵差保护以及电流、电压的选用等方面对该课题进行了深入探讨。
希望本文的研究，对变电站电气二次设计的相关实践能够起到借鉴与参考作用。
关键词：220kV;变电站;电气;二次设计前 ;言220kV变电站是电力系统中最为关键的组成部分，其电气二次设计占据着极为重要的地位。
研究220kV变电站电气二次设计的相关问题，可以不断提升其二次设计的实践水平，从而为220kV变电站的顺利应用提供可靠保障。
一、概述传统的变电站电缆连接设备，二次系统复杂，模拟信号电磁干扰，附加误差大。
同时，二次回路安全存在隐患，变电站内与控制中心之间没有完全信息共享平台。
二次设备指对一次设备的工作状况进行监视、测量、控制、保护、调节所必需的电气设备，如监控装置、继电保护装置、自动装置、信号器具等。
通常还包括电流互感器、电压互感器的二次绕组引出线和站用直流电源。
220kV数字变电站通过先进的电子技术，自动控制技术，计算机技术以及通信技术，对二次设备进行设计与优化，实现对变电站的数字化监控，测量，控制和保护，对于数字化变电站的建设具有重要意义。
二、继电保护继电保护是保障大电网安全的第一道防线。
如果保护装置在故障发生时正确、快速、可靠动作，将有效遏制系统的状态恶化，起到保障电网安全稳定运行的作用。
反之。
则可能扩大事故，甚至导致电网大面积停电。
近年来国内外频繁发生的大停电事故调查表明，虽然引发电网大面积停电的因素很多，但由于保护误动、拒动以及电网大范围潮流转移过程中发生的保护连锁动作，是导致事故扩大，乃至引发系统大面积停电的关键因素之一。
实践表明，继电保护系统在保证电力系统正常运行过程中起到一个举足轻重的作用。

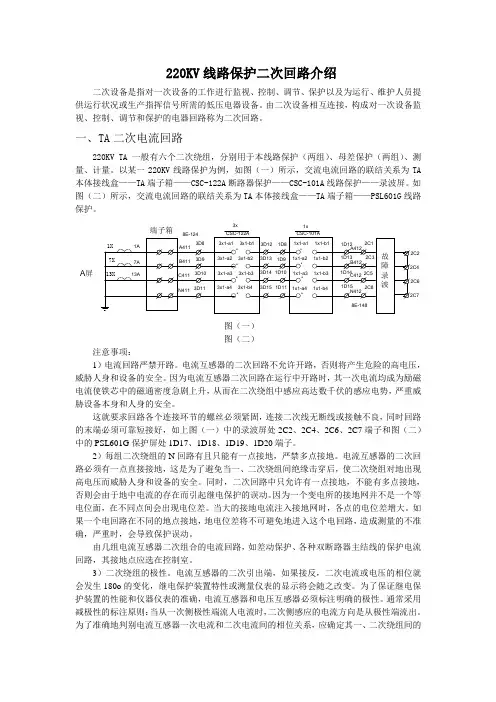

220KV 线路保护二次回路介绍二次设备是指对一次设备的工作进行监视、控制、调节、保护以及为运行、维护人员提供运行状况或生产指挥信号所需的低压电器设备。
由二次设备相互连接，构成对一次设备监视、控制、调节和保护的电器回路称为二次回路。
一、TA 二次电流回路220KV TA 一般有六个二次绕组，分别用于本线路保护（两组）、母差保护（两组）、测量、计量。
以某一220KV 线路保护为例，如图（一）所示，交流电流回路的联结关系为TA 本体接线盒——TA 端子箱——CSC-122A 断路器保护——CSC-101A 线路保护——录波屏。
如图（二）所示，交流电流回路的联结关系为TA 本体接线盒——TA 端子箱——PSL601G 线路保护。
CSC-101A 1x CSC-122A 3x端子箱A 屏图（一） 图（二） 注意事项：1）电流回路严禁开路。
电流互感器的二次回路不允许开路，否则将产生危险的高电压，威胁人身和设备的安全。
因为电流互感器二次回路在运行中开路时，其一次电流均成为励磁电流使铁芯中的磁通密度急剧上升，从而在二次绕组中感应高达数千伏的感应电势，严重威胁设备本身和人身的安全。
这就要求回路各个连接环节的螺丝必须紧固，连接二次线无断线或接触不良，同时回路的末端必须可靠短接好，如上图（一）中的录波屏处2C2、2C4、2C6、2C7端子和图（二）中的PSL601G 保护屏处1D17、1D18、1D19、1D20端子。
2）每组二次绕组的N 回路有且只能有一点接地，严禁多点接地。
电流互感器的二次回路必须有一点直接接地，这是为了避免当一、二次绕组间绝缘击穿后，使二次绕组对地出现高电压而威胁人身和设备的安全。
同时，二次回路中只允许有一点接地，不能有多点接地，否则会由于地中电流的存在而引起继电保护的误动。
因为一个变电所的接地网并不是一个等电位面，在不同点间会出现电位差。
当大的接地电流注入接地网时，各点的电位差增大。
如果一个电回路在不同的地点接地，地电位差将不可避免地进入这个电回路，造成测量的不准确，严重时，会导致保护误动。
浅谈220kV线路保护的二次回路问题及措施郜小兵摘要：220kV变电站是我国重要的电力部门，对电力系统的发展有重要的影响，也是必不可少的组成部分。
在变电站安全运行的过程中，需要根据变电站自身的特点，添加一些相应的线路保护装置，为后期的变电站运行创建一个良好的作业环境和运行环境。
本文对220kV线路保护的二次回路问题进行了分析，并提出了解决措施。
关键词：220kV线路保护；二次回路；问题；措施1、220kV线路保护的配置原则220kV线路保护的过程中需要遵循相关的原则，将保护装置有效地运行在一起，保证在运行的过程中能够发挥最大效果。
一般电力系统在规划的过程中，都会围绕一个主题来进行操作。
线路保护装置需要具备以下原则：（1）主保护。
主保护的核心功能是，要达到电力系统的正常运行，需要符合设备的要求和对线路故障的具体要求，从两个方面对线路安全进行保护。
主保护需要达到的效果是能够满足众联保护的要求，这也是主保护常用的构造之一。
在电力系统保护工作中，主保护有一定的功能效果，很多零散情况可以归纳到主保护的范围中来。
（2）后备保护。
后备保护是主保护旗下的一个分支，在线路保护中起到的作用是将故障问题及时切断。
常见的保护形式有远程保护和近后备保护两种，由电力设备或线路的另一套保护提供的保护。
（3）辅助保护。
这种方法主要是为了加强线路保护整个体系的功效，按照常规的电网规划来设计各自的辅助保护装置，这些对后期的完善有很大的帮助、辅助保护，主要保护对象是一些增设的设备，对增设的设备进行简单保护。
比较常见的形式有过压远跳装置，利用这种保护对主保护和后备保护进行全方位调控。
2、220kV线路保护的二次回路现状2.1交流回路交流回路是由交流电流、交流电压、照明以及加热等回路所组成。
（1）交流电流回路。
220kV的二次回路通常会有6个绕组，一般有4个绕组会产生主要作用。
2组用于220kV的保护装置。
并根据线路的具体情况，取出一组的尾端串接在故障录波器，另一组的尾端用于对断路器进行保护，防止断路器出现失灵的问题。
变电站220kV电力变压器的二次接线设计摘要：随着我国经济和电力事业的快速发展，安全稳定的电网已成为当今世界的一个重要问题。
伴随着我国电力市场的不断扩大，变电站的运行状况也日趋复杂，出现各种问题是无法避免的。
要保证其工作稳定、安全、省电，则需要在二次线回路中进行适当的配置，以保证其安全、可靠、快捷的安全防护。
本文将对变电站220kV电力变压器的二次接线设计进行分析，希望能够给相关人员提供一些帮助。
关键词：变电站；220kV电力变压器；二次接线设计前言：现阶段，由于我国经济的发展速度较快，电网建设也迅速发展起来，给人们的生活方式也发生了很大的改变。
随着电网的不断扩大和地域的不断扩大，人类活动的自然和人类活动必然导致的非正常运转。
如果没有及时地警报和控制措施，引起电网的晃动，会引起大面积断电，并对人身安全构成威胁。
为避免发生较大的事故，应及时发现并正确地解决各类事故，因此，对变电所的二次配线进行合理的设计，将会对电力系统和变电所的安全生产起到至关重要的作用。
1电力变压器二次接线的简述在电网中的所有电子装置，可分为一次设备和二次设备两大类。
后者可以把电力从发电站中输送到使用者，而在电力通过的装置上，也会产生很多附加在传送装置上的装置。
一次装置是一种与高压装置有直接电气联系的装置，其运行过程中存在较大的安全隐患，为了减少运行中的安全隐患，必须采用二次装置。
二次装置广泛应用于电力系统的监控工作，能有效地减少电压、电流，并能创造一个较好的运行环境，并通过电气绝缘的方法，使得其能够在低压小容量环境中操作。
一次使用的装置较多，例如一台发生器。
二次装置的功能是对一次装置进行监控，其中包括机电保护、操作电源等等。
二次装置可以采用交叉的方式组成二次环路，其特性极为复杂，而且每个装置所处的位置都不同。
变压器一般都是一次接线和二次接线，其中一种是在高压线路上进行的，其包含有功和无功两大类。
后者则是在载荷末端使用的。
二次装置与一次装置比较，具有电压低、容量小等优点，易于运行和管理，能减少危险，方便电力网运行和监测。
220kV系统主网典型线路间隔扩建二次技术难点分析摘要：随着社会经济环境的不断变化，人们生活品质逐渐提升，对电力的需求逐渐增加，为更好地满足实际需要，变电站后期建设将线路间隔扩建作为重点。
但二次回路具有一定的复杂性，存在众多的隐蔽风险，部分位置需要带电作业，以准确识别危险源，分析二次技术可以对整个作业过程中的各类安全隐患控制产生积极的促进作用。
为了更好地扩建220kV系统主网典型线路间隔，相关人员必须全面总结220kV系统主网典型线路间隔扩建二次技术难点，以采取合理的方式积极解决问题，为扩建施工提供技术方面的借鉴。
关键词：220V系统；典型线路；二次技术；技术难点前言：由于主网架电压等级与实际需求存在一定的差异性，必须采取不同的方式接线。
针对220kV电压等级网架，可以应用双母线接线方式。
受到电网远景规划与近期网架构分布的制约，一定量的线路间隔始终都会在运变电站存在，进而对线路的完整性产生不利的影响。
在此基础上逐渐发展产生了间隔扩建工程，其在具体实施过程中有着非常严格的要求，涉及众多的运行设备，一旦操作有误将出现难以预计的问题。
针对这些因素，必须对线路间隔扩建技术进行全面地分析，明确其难点，并加强注意。
一、扩建间隔概述通常情况下，会预留一部分的间隔，而双母线接线间隔扩建一般就是针对此部分[1]。
在改造之前，无法接入保护设备；在改造后，相关回路需要需要及时增设，其中运行母线电压回路最为关键。
220kV系统主网典型线路间隔扩建危险性较强，且扩建具有至关重要的意义，需要全面分析该类型典型扩建施工的技术难点，以此为基础提出科学的解决对策，确保现场的安全性和可靠性。
二、技术难点分析（一）电流回路双母线接线的扩建间隔，其各装置对电有着明确的要求，必须保证扩建线路电流的独立性[2]。
需要交叉配置线路保护和母线保护，其可以有效延伸保护方位，避免保护死区的产生。
多个装置被TA绕组串联，存在众多的电流连接点，并且电流开路也存在较高的风险；受到现场施工因素的影响，很难准确配置线路保护和线路测控；由于目前测量装置的功能比较单一，无法及时报警，其测控电流开路后很难与相量测量装置保持统一，不能正确反馈信号，难以在第一时间发现测控电流开路，电流安全得不到保障。
220kV双母线二次电压回路切换及倒母线操作预控问题的方法及措施本文阐述了220kV双母线接线方式下电压互感器的切换二次回路原理，分析了220kV双母线隔离开关辅助接点二次电压回路切换回路，二次电压并列原理及隔离开关辅助接点不到位对保护装置的影响、危害，针对倒闸操作中隔离开关辅助接点不到位的情况，提出了预控问题的方法和措施，以减少和杜绝隔离开关辅助接点不到位可能引起的危害。
标签：隔离开关辅助接点；电压二次回路切换；反充电1 220kV双母线接线方式，二次电压经隔离开关辅助接点切换及二次并列原理1.1 一次設备接线正常情况下交流电压回路220kV正常情况下，220kVⅠ、Ⅱ段母线上分别接着若干线路，2台主变分别运行于两条母线上，分路在Ⅰ、Ⅱ段母线上运行。
需要指出的是各分路在母线上运行原则一是使负荷分配合理，以母联开关流过最小电流为宜，二要使双回路分别运行在两段母线上。
1.2 二次电压经隔离开关辅助触点切换回路及二次电压并列回路二次电压经隔离开关辅助触点切换回路。
图1所示当线路或主变间隔母线侧刀闸合上后，辅助触点接通，双母线的母线隔离开关刀闸辅助触点相应进行切换，相应起动1YQJ或者2YQJ（操作箱内），其接点闭合，通过Ⅰ段母线或Ⅱ段TV 二次侧空气开关ZKKI 或ZKKⅡ，1GWJ或2GWJ，再经线路或主变保护屏电压开关1ZKK、2ZKK将二次电压切换到保护装置中。
即双母转单母运行时，停电母线的母线侧隔离开关辅助触点断开后，该母线上的TV二次回路将直接断开；在单母转双母运行时，送电母线的母线侧隔离开关辅助触点合上后，该母线上的TV接入。
2 母线侧隔离开关辅助触点分合不到位2.1 隔离开关辅助触点分不到位造成反充电由双母运行方式切换为单母运行方式时，若停电母线的母线侧隔离开关辅助触点不分开，停电母线和运行母线的母线侧隔离开关辅助触点同时接通，运行母线和停电母线，电压互感器二次回路将直接短路，导致运行母线电压互感器向停电母线电压互感器的二次反充电。
