许继电气110kV智能变电站技术方案

110kV智能变电站技术方案研究作者：郭瑛来源：《城市建设理论研究》2014年第08期摘要：智能变电站是智能电网的基础，是连接发电和用电的枢纽。

以某110KV变电站为模型，研究智能变电站系统配置方案，主要包括主站系统配置方案、间隔层设备配置方案、过程层设备配置方案以及对时系统方案。

本文的研究可为变电站智能化改造以智能变电站的运行维护提供技术支撑。

关键词：110kV智能变电站；技术方案；配置中图分类号： TM411 文献标识码： A1引言智能变电站是智能电网的重要基础和支撑。

设备智能化、通信网络化、模型和通信协议统一化以及运行管理自动化是智能变电站的基本特征。

本文研究的技术方案是以国家电网公司的《智能变电站技术导则》、《智能变电站继电保护技术规范》、《IEC 61850工程应用模型》等标准为设计依据。

根据智能电网功能需求、结合通用设计和“两型一化”标准化建设成果，以信息交互数字化、通信平台网络化和信息共享标准化为基础，严格遵循安全可靠、技术先进、资源节约、造价低廉的原则，实现信息化、自动化、互动化的智能变电站综合自动化系统。

本文以某110KV变电站实际工程为模型研究智能变电站的系统配置方案，该变电站总体工程概况如下：主变：两卷变，本期2台。

电气主接线：110kV户内GIS布置，内桥接线；10kV单母分段接线，开关柜安装。

110kV进线3回，PT间隔2个，分段间隔1个。

10kV出线20回，电容器组4台，所用变2台。

2整体技术方案站控层与间隔层保护测控等设备采用通信协议；间隔层与过程层合并单元通讯规约采用通信协议；间隔层与过程层智能终端采用GOOSE通信协议。

站控层设备、线路、内桥及主变间隔保护和过程层设备采用对时，间隔层常规保护设备采用码对时。

过程层与站控层的独立组网：站控层主要采用双星型100MB电以太网，各小室间交换机通过光纤进行级联；过程层采用单星型光以太网来传输信息。

信息的传输模式：保护装置的跳合闸信号采用光纤点对点方式直接接入就地智能终端；测控装置的开出信息、逻辑互锁信息、断路器机构位置和告警信息以及保护间的闭锁，启动失灵通过GOOSE网络进行传输。

目录（七）设备清单(建议配置，具体数量根据变电站实际情况确定)................................................2、电话支持服务 ...............................................................................................................................（一）概述电网安全运行是电力企业的首要任务，是建设和谐社会的基本保障。

随着智能电网工作全面展开，基于IEC61850的数字化变电站逐渐投入使用，在自动化领域，技术水平已经达到了国际水平。

但是对于非电气参数的监测手段仍然处于正在发展阶段。

目前，为电力系统状态检修提供数据的设备的监测项目分别进入到了电力的安全生产管理中。

以至于出现了一种监控“孤岛”现象，在电力系统主控室里摆满了各种计算机和服务器来监测：避雷器在线监测、SF6在线监测、高压接点测温监测、智能接地线管理、智能安全工器具柜管理、电缆温度在线监测、环境在线监测、图像监控、门禁系统等。

这种情况不仅浪费了空间资源和计算机资源，同时也增加了值班人员的工作量。

必须在不同的计算机之间进行大量的操作。

我公司在深刻的学习了国家电网公司SG186工程“建立一个信息平台”的理念之后，为了解决电力系统非电量监测的“孤岛”现象，研发了“智能变电站安全预警系统”。

该系统通过强大的数据库和计算机处理技术，能够将电力系统目前需要监测的各种设备参数通过一个共享的信息平台进行显示和处理，并可随时进行WEB浏览和数据共享，为电力系统状态检修提供一个可靠的数据监测信息平台。

（二）系统特点本系统中心思想，是把现有调度主站的功能与其它功能分开，让调度员专心进行调度工作。

将除综自以外的所有监测信息通过智能变电站安全预警终端进行整合并上传至YJ3000预警监控平台。

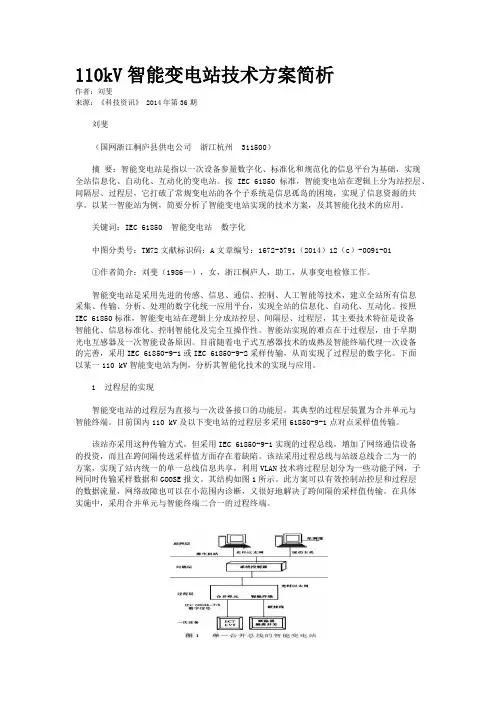

110kV智能变电站技术方案简析作者：刘斐来源：《科技资讯》 2014年第36期刘斐（国网浙江桐庐县供电公司浙江杭州 311500）摘要：智能变电站是指以一次设备参量数字化、标准化和规范化的信息平台为基础，实现全站信息化、自动化、互动化的变电站。

按IEC 61850标准，智能变电站在逻辑上分为站控层、间隔层、过程层，它打破了常规变电站的各个子系统是信息孤岛的困境，实现了信息资源的共享。

以某一智能站为例，简要分析了智能变电站实现的技术方案，及其智能化技术的应用。

关键词：IEC 61850 智能变电站数字化中图分类号：TM72文献标识码：A文章编号：1672-3791（2014）12（c）-0091-01①作者简介：刘斐（1986—），女，浙江桐庐人，助工，从事变电检修工作。

智能变电站是采用先进的传感、信息、通信、控制、人工智能等技术，建立全站所有信息采集、传输、分析、处理的数字化统一应用平台，实现全站的信息化、自动化、互动化。

按照IEC 61850标准，智能变电站在逻辑上分成站控层、间隔层、过程层，其主要技术特征是设备智能化、信息标准化、控制智能化及完全互操作性。

智能站实现的难点在于过程层，由于早期光电互感器及一次智能设备原因。

目前随着电子式互感器技术的成熟及智能终端代理一次设备的完善，采用IEC 61850-9-1或IEC 61850-9-2采样传输，从而实现了过程层的数字化。

下面以某一110 kV智能变电站为例，分析其智能化技术的实现与应用。

1 过程层的实现智能变电站的过程层为直接与一次设备接口的功能层，其典型的过程层装置为合并单元与智能终端。

目前国内110 kV及以下变电站的过程层多采用61850-9-1点对点采样值传输。

该站亦采用这种传输方式，但采用IEC 61850-9-1实现的过程总线，增加了网络通信设备的投资，而且在跨间隔传送采样值方面存在着缺陷。

该站采用过程总线与站级总线合二为一的方案，实现了站内统一的单一总线信息共享，利用VLAN技术将过程层划分为一些功能子网，子网同时传输采样数据和GOOSE报文。

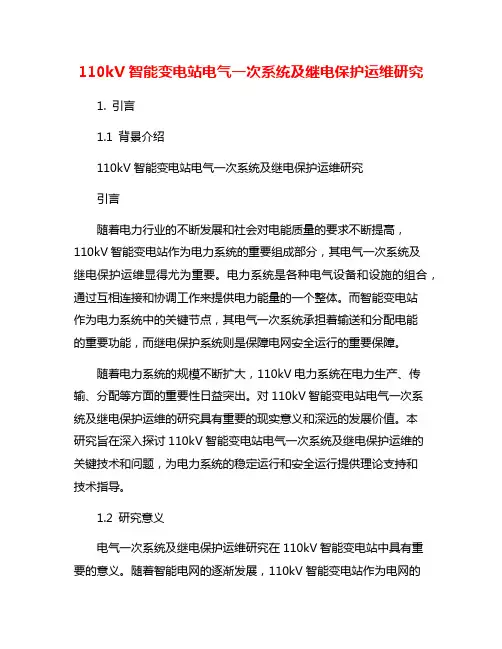

110kV智能变电站电气一次系统及继电保护运维研究1. 引言1.1 背景介绍110kV智能变电站电气一次系统及继电保护运维研究引言随着电力行业的不断发展和社会对电能质量的要求不断提高，110kV智能变电站作为电力系统的重要组成部分，其电气一次系统及继电保护运维显得尤为重要。

电力系统是各种电气设备和设施的组合，通过互相连接和协调工作来提供电力能量的一个整体。

而智能变电站作为电力系统中的关键节点，其电气一次系统承担着输送和分配电能的重要功能，而继电保护系统则是保障电网安全运行的重要保障。

随着电力系统的规模不断扩大，110kV电力系统在电力生产、传输、分配等方面的重要性日益突出。

对110kV智能变电站电气一次系统及继电保护运维的研究具有重要的现实意义和深远的发展价值。

本研究旨在深入探讨110kV智能变电站电气一次系统及继电保护运维的关键技术和问题，为电力系统的稳定运行和安全运行提供理论支持和技术指导。

1.2 研究意义电气一次系统及继电保护运维研究在110kV智能变电站中具有重要的意义。

随着智能电网的逐渐发展，110kV智能变电站作为电网的重要节点，其电气一次系统及继电保护系统的稳定运行对于电网的可靠性和安全性至关重要。

智能变电站的建设和运行涉及到大量的高压设备和电气设备，对于继电保护系统的运维不仅关系到设备的保护和安全，还直接影响到电网的运行质量和稳定性。

对于110kV智能变电站电气一次系统及继电保护运维的研究可以为电力行业提供实用的技术方法和经验，促进行业的进步和发展。

深入研究110kV智能变电站电气一次系统及继电保护运维，对于提升电网运行质量、保障电网安全稳定运行具有重要的意义。

1.3 研究目的研究目的旨在深入探究110kV智能变电站电气一次系统及继电保护运维的关键问题，为提高变电站设备运行稳定性、可靠性和安全性提供理论和实践支撑。

具体目的包括：1. 分析110kV智能变电站电气一次系统的结构和工作原理，探讨其在电力系统中的作用和重要性。

110kV智能移动变电站设计方案摘要：为满足智能移动变电站的要求，在变电站的主变压器的选型和布置设计上，应设法降低变电所的高度与宽度，尽可能的减少车辆载重。

同时需要保证变压器的固定基础需要与车辆相连，防止车辆在运行时，导致电压器的震动与移位。

此移动式变电站的工作地点一般为野外作业，因此要主要车载的稳定性。

关键词：110kV；移动变电站；设计方案引言智能变电站一体化实际上就是促使变电站二次设备利用自动化控制技术、网络通信技术、微机技术，基于功能重组与完善设计，形成计算机软件与硬件设施设备，从而实现一体化、测量、运行维护的操作管理系统。

随着电力规模逐渐扩大，技术改造与基地建设项目也随之增多，一体化自动验收系统工作量也在不断增加。

其中，智能变电站的监控信息是依据无人值守方式加以收集，其信息量与验收量非常大。

而且智能变电站自动化所对应的是用户终端项目，验收明确要求把运行、协调、调度、计量等作为重要前提。

1智能变电站的优势整个变电站的使用过程和其他传统变电站进行比较的话，可以发现，现如今的智能化变电站能够更加多样的、智能的变化。

通过先进的技术和智能化设备，变电站进一步地将整个系统内的数据监控、控制以及设备故障录波功能。

数字化的智能化变电站是一种新型的变电站，同时集中了许多智能化的优点，将继电保护、安全设备的相关监控统一于一体。

这一点在以往的变电站中，其中系统的硬件配置核心维护是一个重要的点，另一方面还在于信息的交互环节会存在一些无法进行上传的缺点，如此一来就会造成多余的成本浪费。

这些缺点在数字化变电站中得到了很好的解决。

根据相关的分析结果，可以最终得出智能变电站的结构是“三层双网”结构。

通过这种机制可以清晰地分为三层：站控层、间隔层、过程层。

另一方面，双网是站点控制层和处理层的网络，通过它们共享数字信息。

这样分层的主要优点是成功地将智能变电站的信息数字化，然后通过网络传输数字化的信息，实现相关信息的共享。

WXH-811B微机线路保护装置技术说明书（Version 1.00）许继电气股份有限公司XJ ELECTRIC CO.,LTD.前言传统变电站面临诸如常规互感器的动态量测范围存在局限性、缺乏统一的信息模型和信息交换模型而使电网信息共享难以实现、智能设备之间缺乏互操作、大量二次电缆对可靠性的不利影响等问题。

随着新型光电互感器技术的成熟、光通信技术和以太网智能交换技术的发展，以及IEC61850系列国际标准的颁布实施，为解决以上问题提供了技术支撑。

许继的符合IEC61850标准体系的数字化变电站自动化系统正是在上述背景下应运而生。

IEC61850标准体系对于变电站自动化技术的发展提供了有效的支撑，主要体现在建模的标准化，支持网络通信方式实现智能电子设备之间的信息交互，实现不同设备之间的互操作等。

需求的推动和技术的发展使变电站向着全数字化的方向发展，符合IEC61850的全数字化变电站是发展的潮流。

许继的数字化变电站基于成熟的软、硬件平台，信息模型和信息交换模型完全遵循IEC 61850的规范，支持互操作，其突出的特点如下：（1）数据采集数字化，采用非常规互感器提高了动态量测水平和测量精度，降低了绝缘要求，在高压系统采用节约成本效用明显；（2）一次设备智能化，IEC61850把变电站分为站控层、间隔层和过程层，过程层的智能接口可以看作是一次设备的延伸和在二次系统中的映射，便于实施精确跳合闸控制和开展设备的状态检修；（3）二次设备网络化，大量的控制电缆被数字通信网络取代，装置冗余被信息冗余取代，降低了工程造价，提高了可靠性；（4）系统建模标准化，统一的信息模型和信息交换模型解决了互操作问题，实现了信息共享，简化了系统维护、工程配置和工程实施。

IEC61850把数字化变电站自动化系统分为站控层、间隔层、过程层三层结构，网络化的信息流如图1所示，具体包括：过程层与间隔层的信息交换，间隔层设备内部的信息交换，间隔层之间的通信，间隔层与变电站层的通信，变电站层不同设备之间的通信。

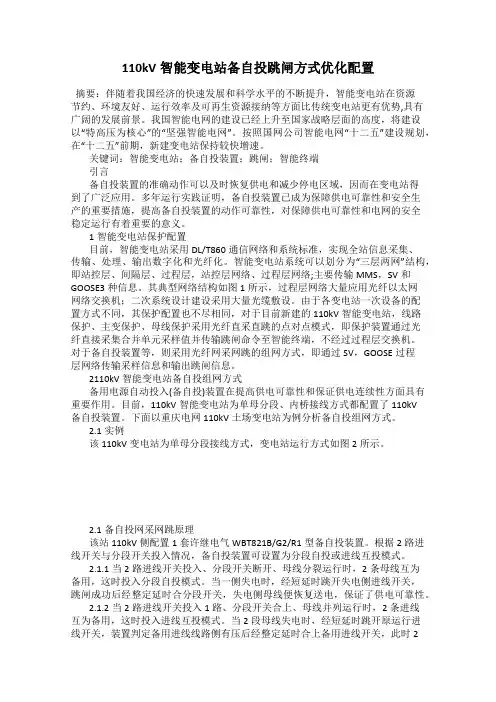

110kV智能变电站备自投跳闸方式优化配置摘要：伴随着我国经济的快速发展和科学水平的不断提升，智能变电站在资源节约、环境友好、运行效率及可再生资源接纳等方面比传统变电站更有优势,具有广阔的发展前景。

我国智能电网的建设已经上升至国家战略层面的高度，将建设以“特高压为核心”的“坚强智能电网”。

按照国网公司智能电网“十二五”建设规划，在“十二五”前期，新建变电站保持较快增速。

关键词：智能变电站；备自投装置；跳闸；智能终端引言备自投装置的准确动作可以及时恢复供电和减少停电区域，因而在变电站得到了广泛应用。

多年运行实践证明，备自投装置已成为保障供电可靠性和安全生产的重要措施，提高备自投装置的动作可靠性，对保障供电可靠性和电网的安全稳定运行有着重要的意义。

1智能变电站保护配置目前，智能变电站采用DL/T860通信网络和系统标准，实现全站信息采集、传输、处理、输出数字化和光纤化。

智能变电站系统可以划分为“三层两网”结构，即站控层、间隔层、过程层，站控层网络、过程层网络;主要传输MMS，SV和GOOSE3种信息。

其典型网络结构如图1所示，过程层网络大量应用光纤以太网网络交换机；二次系统设计建设采用大量光缆敷设。

由于各变电站一次设备的配置方式不同，其保护配置也不尽相同，对于目前新建的110kV智能变电站，线路保护、主变保护、母线保护采用光纤直采直跳的点对点模式，即保护装置通过光纤直接采集合并单元采样值并传输跳闸命令至智能终端，不经过过程层交换机。

对于备自投装置等，则采用光纤网采网跳的组网方式，即通过SV，GOOSE过程层网络传输采样信息和输出跳闸信息。

2110kV智能变电站备自投组网方式备用电源自动投入(备自投)装置在提高供电可靠性和保证供电连续性方面具有重要作用。

目前，110kV智能变电站为单母分段、内桥接线方式都配置了110kV备自投装置。

下面以重庆电网110kV土场变电站为例分析备自投组网方式。

2.1实例该110kV变电站为单母分段接线方式，变电站运行方式如图2所示。

110kV智能变电站关键技术的研究随着我国电力行业的快速发展和变革，变电站的建设和运营也面临着新的挑战和机遇。

110kV智能变电站作为电网输配电的重要节点，其关键技术的研究和应用对于提高电网的安全稳定性、智能化和高效性起着至关重要的作用。

本文将针对110kV智能变电站的关键技术进行深入探讨，以期为相关领域的研究和实践提供一定的参考和借鉴。

110kV智能变电站的关键技术主要包括：变电站自动化系统、智能设备应用、远程通信控制、大数据和人工智能等方面。

这些技术的研究与应用，将推动110kV智能变电站迈向智能化、数字化的新阶段。

变电站自动化系统是110kV智能变电站的核心技术之一。

通过自动化系统，可以实现对变电站的远程监控与操作，提高运行效率，降低运维成本，减少潜在的安全风险。

在变电站的自动化系统中，包括了自动化设备、控制系统和监控系统。

这些设备和系统的研发和应用，对于110kV智能变电站的建设和运营至关重要。

智能设备应用是110kV智能变电站的另一关键技术。

智能设备包括了智能终端设备、智能开关设备、智能监测设备等。

这些设备的应用，可以实现对电网的智能感知和智能控制，提高电网的稳定性和安全性。

如何有效地应用智能设备，成为110kV智能变电站技术研究的重点之一。

远程通信控制技术是110kV智能变电站的又一关键技术。

通过远程通信控制技术，可以实现对变电站的远程监测、远程操作和远程维护。

这种技术的应用，可以帮助电力企业快速响应网络故障，提高故障处理的效率和准确性，保障电力供应的稳定性。

大数据和人工智能技术也是110kV智能变电站的关键技术之一。

通过大数据和人工智能技术，可以实现对变电站运行数据的深度分析和挖掘，实现对变电站设备的健康状态预测和故障预警，提高设备的运行可靠性和安全性。

大数据和人工智能技术的研究和应用，对于110kV智能变电站的建设和运行具有重要意义。

在110kV智能变电站关键技术的研究中，还存在一些亟待解决的关键问题。

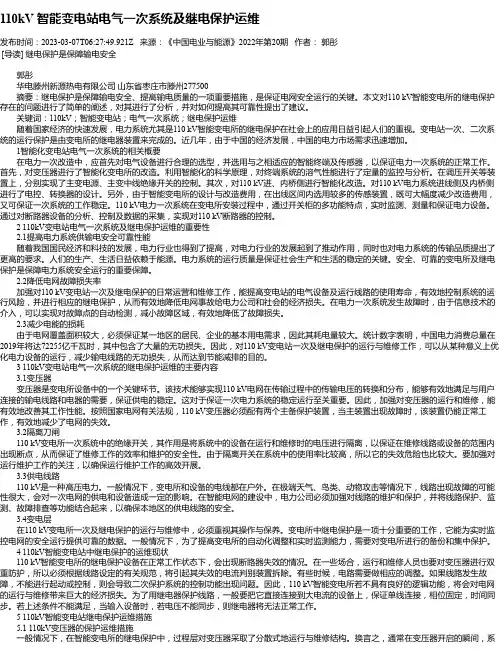

110kV 智能变电站电气一次系统及继电保护运维发布时间：2023-03-07T06:27:49.921Z 来源：《中国电业与能源》2022年第20期作者：郭彤[导读] 继电保护是保障输电安全郭彤华电滕州新源热电有限公司山东省枣庄市滕州277500摘要：继电保护是保障输电安全、提高输电质量的一项重要措施，是保证电网安全运行的关键。
