万科项目混凝土施工标准做法

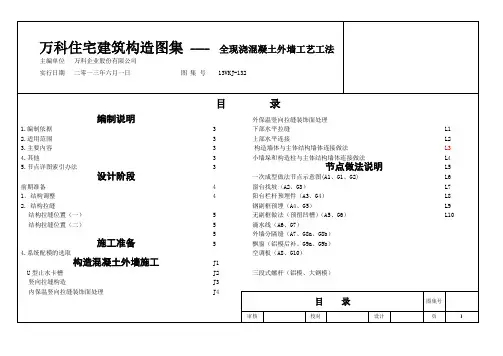

编制说明《万科住宅建筑构造图集--- 全现浇混凝土外墙工艺工法》是由万科企业股份有限公司(以下简称万科)编制的用于万科及其下属公司管理的建筑工程专用图集。

为了将系统配模的精度优势扩展到整个外墙，将外墙上及外墙以外的非结构构件，如后砌墙体、构造柱、空调板、外立面竖向薄板等统一为混凝土构件并与主体结构一次浇筑，从而减少工序，提高效率，实现外墙取消抹灰。

本工法是在总结武汉、佛山、深圳、大连、西安、成都、广州、上海、北京等公司应用全现浇混凝土外墙及系统配模经验的基础上，推出试行版。

供设计、施工、监理等单位在万科工程中试用。

1 编制依据《建筑抗震设计规范》 GB50011-2010《混凝土结构设计规范》 GB50010-2011《混凝土结构工程施工质量验收规范》 GB50204-2002（2011版）《高层建筑混凝土结构技术规程》 JGJ3-2010《混凝土建筑接缝用密封胶》 JC/T 881-2001《建筑工程大模板技术规程》 JGJ74-2003《全钢大模板应用技术规程》 DBJ01-89-2004《建筑施工模板安全技术规范》 JGJ162-2008《建筑施工高处作业安全技术规范》 JGJ80-91《建筑工程施工质量验收统一标准》 GB50300-2001《建筑施工安全检查标准》 JGJ59-992 适用范围万科及其下属公司在各地管理的新建及改、扩建的以采用实体混凝土外墙为围护结构的主流住宅项目。

3 主要内容本图集主要介绍全现浇混凝土外墙的具体做法，包括前期准备工作、设计过程中的具体操作办法、施工工艺流程、质量控制点以及结构拉缝、与外墙整体现浇配套的栏杆预留洞、钢副框、滴水线等细部设计处理的工艺节点和构造做法说明。

4 其他：当采用全现浇混凝土外墙结构拉缝的做法时，其材料的防火、防水、保温、隔声及隔震性能应满足规范及设计要求。

应确保水平缝、竖缝等部位满足防潮、防渗水要求。

本图集的做法必须与万科相关工程管理规定和流程配合使用。

8、
4、＜混凝土墙基层＞刷界面剂
（对外墙穿墙螺栓孔进行封堵：
聚氨酯发泡填充，干硬性砂浆封堵，外侧刷100外侧刷100×100mm，JS两遍1.0厚。
＜砌体基层＞：20mm厚1:3水泥砂浆找平层，二遍成活。（加气混凝土砌块墙用20厚1：1：6水泥石灰膏砂浆找平）1：3水泥砂浆
外保温
1、外墙找平砂浆一道（保温板外侧）、底漆一遍、面漆两遍。可根据厂家要求调整。
2、
3、5厚聚合物水泥砂浆一道（内衬耐碱玻纤网格布一层，首层加设加强型网格布一层）
4、
5、EPS保温(或岩棉)保温，专用粘结剂有效粘结面积不小于50%+锚栓连接+(当为岩棉时，每二层设置托架)。
6、
7、＜混凝土墙基层＞刷界面剂
8、
（对外墙穿墙螺栓孔进行封堵：
a)聚氨酯发泡填充，干硬性砂浆封堵，外侧刷100x100 JS两遍1.0厚。
B1级XPS保温板，
密度32kg/m3
按计算
不封闭阳台板底（不考虑）
B1级EPS保温板，
密度18kg/m3
按计算
空调板
胶粉颗粒
20
主要防水材料选用表
部位
材料
厚度、重量
备注
报审图纸
备注
卫生间、洗衣间等有水房间地面
JS-1
1.5
上返300
明确门口外出300处防水范围
卫生间、洗衣间等有水房间墙面
JS-1
1.5
外门窗K值选择（节能计算给出）
开启方式
窗框材料
玻璃规格
玻璃种类
传热系数
平开
塑钢门窗,65系列
5+12A+5Low-E
浮法,Low-E
1.9

混凝土施工标准
混凝土施工是建筑工程中非常重要的一环，其质量直接关系到建筑物的安全和
稳定。

因此，混凝土施工必须严格按照相关标准进行，以确保施工质量和建筑物的使用寿命。

首先，混凝土的配合比是施工中必须严格遵守的标准之一。

配合比的选择必须
根据工程的具体要求和混凝土的强度等级来确定，不能随意更改或调整。

此外，配合比中水灰比的控制也至关重要，过高或过低的水灰比都会影响混凝土的强度和耐久性。

其次，混凝土的搅拌和浇筑也是施工中需要严格遵守的标准。

在搅拌过程中，
应根据搅拌设备的性能和搅拌时间来确保混凝土的均匀性和稳定性。

在浇筑过程中，应注意控制浇筑速度和浇筑高度，避免出现混凝土分层或空鼓现象。

另外，混凝土的养护也是施工中需要特别重视的环节。

养护的质量直接关系到
混凝土的强度和耐久性，因此必须按照相关标准和要求进行。

在养护过程中，应注意保持混凝土的湿润和温度稳定，避免出现裂缝和渗水等问题。

最后，施工中还需要注意混凝土的验收和检测。

混凝土的验收应根据相关标准
和规范进行，对混凝土的外观和质量进行检查，确保其符合要求。

同时，还需要对混凝土进行强度和耐久性等方面的检测，以确保其达到设计要求。

总之，混凝土施工标准是建筑工程中必须严格遵守的规定，只有严格按照相关
标准进行施工，才能确保建筑物的质量和安全。

因此，施工单位和相关人员必须充分理解和重视混凝土施工标准，严格按照要求进行施工，确保建筑物的质量和安全。

1.目的明确混凝土施工工艺控制流程，提升混凝土工程实体及观感质量，从而提升客户对于工程质量的满意度。

2.适用范围适用于上海公司所有在建及新建项目。

3.编制说明3.1本标准作为招标文件的一部分，是审查投标文件及确定中标单位的依据之一。

3.2 本标准要求所有在建及新建项目均按此标准执行。

除执行本标准的相关内容外，还应满足以下安全文明作业的规范、标准要求：《混凝土结构工程施工质量验收规范》GB 50204-2002《通用硅酸盐水泥》GB175-2007《混凝土外加剂应用技术规范》GB50119-2003《用于水泥和混凝土中的粒化高炉矿渣粉》GB/T18046-2000《砂浆、混凝土防水剂》JC474-1999《普通混凝土拌合物性能试验方法标准》GB/T50080-2002《混凝土质量控制标准》GB50164-92《预拌混凝土》GB/T14902-2003《混凝土泵送施工技术规程》JGJ/T10-95《高强混凝土结构技术规程》CECS104：99《建筑工程冬期施工规程》JGJ104-973.3本标准所附照片是表明需达到的最低标准。

3.4本标准做法原则上要求所有在建及新建项目均按此做法执行，鼓励总包将模板加固及安装做法定型化。

4.结构混凝土标准做法4.1原材料4.1.1 水泥：采用普通硅酸盐水泥（大体积混凝土或抗渗混凝土须采用矿渣硅酸盐水泥或粉煤灰硅酸盐水泥），结构混凝土中水泥用量≥300kg/m3。

4.1.2粉煤灰：粉煤灰等级不低于Ⅱ级，掺量控制在25%以内（水泥中的掺量比例）。

4.1.3塌落度：人工拌制≤100mm，泵送＜180mm（100m以内结构适用）。

现场严禁随意兑水。

4.1.4主体结构混凝土不得进行现场搅拌（包括主体结构非受力构件，如空调板、窗台板等)，强度等级≥C20不得现场搅拌。

4.2 原材料控制流程运输到现场查看配合比、送货单现场抽样序号检查项目检查内容1配合比强度等级、粉煤灰掺量与级别、外加剂用量、塌落度、快测强度、浇筑部位、单位、工程名称等。

混凝土结构工程施工方法包括以下几个主要步骤：
1. 准备工作：
确定施工现场的位置和界限，并进行标识。

清理施工现场，清除杂物和垃圾。

根据设计要求设置基准点和控制线。

2. 地基处理：
根据设计要求，在地基上进行必要的土方开挖和平整。

进行地基加固工作，如灌注桩、承台等。

3. 模板搭设：
根据设计图纸，搭建混凝土模板，用于浇筑混凝土。

模板必须保证稳固、平整，并按照预定的尺寸和形状进行布置。

4. 钢筋安装：
根据设计要求和图纸，将钢筋按照规定的间距和位置安装在模板内。

确保钢筋的精确度和合格性，并采取必要的防锈措施。

5. 浇筑混凝土：
在钢筋布置完毕后，开始浇筑混凝土。

采用适当的混凝土搅拌设备，将混凝土运输到施工现场。

按照浇筑顺序和方法，逐层浇筑混凝土，确保均匀、紧密和完整。

6. 养护处理：
在混凝土浇筑完成后，进行养护处理。

采取措施防止混凝土过早脱水和干裂，如喷水、覆盖湿布等。

根据混凝土强度发展的要求，进行适当的养护时间。

以上是混凝土结构工程施工方法的基本步骤。

在实际操作中，还需要根据具体
项目的需求和工程特点，采取相应的施工措施，并严格按照相关的规范和标准进行施工。

·混凝土垫层留有伸缩缝，@4000-5000，橡胶特制嵌条或沥青马啼脂料封填。
·面层参考成本：55元/m2
水泥砖路断面（RDM-02）
选用说明：
·水泥砖有成品道牙时，可直接采用成品道牙收边，
·面层参考成本：50-60元/m2
水洗石路断面（RDM-03）
面层参考成本：80-100元/m2
石材路断面（RDM-04）
道路路灯设计说明：
1.小区路灯应选用截光或半截光灯具，一方面防止眩光，一方面增加光效。
2.小区道路要求照明有较好的视觉引导作用，一般采用单侧排列，在道路较宽的小区主干道，可采用双侧对称排列。
3.应避免室外照明对居民室内环境起不良的影响。
4.为便于检修及减少行道树对路灯的遮挡，小区内路灯设置高度建议3-3.5米。
道路路灯设计流程：
1.道路道明设计是依据环境情况和规范的要求，求出灯具的布置和光源的设置。
2.进行照明计算时，必须预先知道所选用灯具的光度数据、灯具的实际安装条件（安装高度、间距、悬挑长度、仰角及布置方式）和道路的几何条件（道路的横断面及各部分的宽度、路面材料及其反光性能等）以及所采用的光源类型和功率等。
单侧人行与无绿化隔离带道路（RD-5）
选用说明：
·用于道路红线紧张，人流量较少的小区级及组团级道路；
·用于小区级道路应选用立道牙；
·用于组团级道路可选用弧形道牙或平道牙。
双侧无人行道路（RD-6）
选用说明：
·用于人车健康系统完善，预计较少人行的组团级尽端路
·寻访通过变换材质或者用增加色彩的方式明确出货行的范围。
单侧人行小区级路与单侧人行小区级路丁字相交A（JC-08）
单侧人行小区级路与单侧人行小区级路丁字相交B（JC-09）

无锡万科金域缇香高层二区工程地坪施工方案一、工程概况无锡万科金域缇香高层二区（15＃楼、22＃楼、23＃楼）工程，位于无锡市新区长江北路与宏源路交界处，本工程由无锡东城房地产有限公司开发，上海原构设计咨询有限公司设计，上海住远建设工程监理有限公司监理，通州建总集团有限公司总承包。

15＃楼、22＃楼、23＃楼均为高层住宅，结构形式为框架剪力墙结构，均为地下一层，15＃楼、22＃楼地上为18+1层、23＃楼地上为10+1层。

二、编制依据无锡万科金色家园15＃楼、22＃楼、23＃楼建筑施工图江苏省住宅工程质量通病控制标准J10678-2006江苏省建筑安装工程施工技术操作规程（地面工程DGJ32/J33-2006）《建筑地面工程施工质量验收规范》GB50209-2002《建筑工程施工质量验收统一标准》GB50300-2001现行的国家规范、规定、施工操作规程及万科标准三、材料及主要机具1、水泥、黄砂、石子均应按规定要求检测合格后，方可使用，并应根据混凝土设计强度要求开出配合比。

2、主要机具:混凝土搅拌机，平板振动器，运输小车，地坪清理机，錾斧，扫帚，靠尺，铁滚子，木抹子，平锹，钢丝刷，凿子，锤子，铁抹子等。

四、施工做法设计要求1、地下室地面1<细石混凝土地面>【地下自行车库】：素水泥浆结合层一道→50厚C20细石混凝土（内配Ø6@200双向钢筋）2、地下室地面2<细石混凝土地面（有垫层）>【地库附属用房】：素水泥浆结合层一道→100厚C15细石混凝土垫层→50厚C20细石混凝土垫层（内配Ø4b@200双向钢筋）3、地下室地面3<自行车坡道一>【降板30处坡道】：素水泥浆结合层一道→30厚C20细石混凝土表面拉槽4、地下室地面4<自行车坡道二>【回填土处坡道】：150厚碎石垫层压实→100厚C15细石混凝土（内配Ø4b@200双向钢筋）→30厚C20细石混凝土表面拉槽5、一层地面1<花岗岩地面>【一层门厅（回填土地面）】：100厚碎石垫层→60厚C15混凝土垫层→水泥浆一道→最薄处20厚1：3水泥砂浆找坡6、一层地面2【商铺（回填土地面）】：100厚碎石垫层→150厚C20细石混凝土（内配Ø6@200双向钢丝网与地梁内主筋焊接）→20厚1：3水泥砂浆找平层→1.5厚聚氨酯防水层（防水单位施工）→35厚C20细石混凝土（表面撒1：1水泥中粗砂压实抹光）7、一层地面3【商铺（楼面）】：20厚1：3水泥砂浆找平层→1.5厚聚氨酯防水层（防水单位施工）→35厚C20细石混凝土（表面撒1：1水泥中粗砂压实抹光）8、一层地面4<地砖地面>【一层卫生间（回填土地面）】：100厚碎石垫层→80厚C15混凝土→素水泥浆结合层一道→1.5厚JS防水涂料，管道穿楼板处聚氨酯1.5厚加强，上翻300（防水单位施工）→20厚1：3干硬性水泥砂浆保护层9、地面<种植土地面>【花池】：水泥浆结合层一道→20厚1：3水泥砂浆找平→防水层（防水单位施工）→40厚C20细石混凝土保护层10、二层及以上楼地面1<地砖楼面（有防水）>【住宅厨房】：1.5厚JS防水涂料，管道穿楼板处聚氨酯1.5厚加强，上翻300（防水单位施工）→20厚1：3干硬性水泥砂浆保护层11、二层及以上楼地面2<地砖楼面（有防水）>【住宅卫生间】：1.5厚JS防水涂料，管道穿楼板处聚氨酯1.5厚加强，上翻300，淋浴处1800高（防水单位施工）→最薄处20厚1：3水泥砂浆找坡1%坡向地漏12、二层及以上楼地面3<地砖楼面>【住宅楼梯间】：25厚C20细石混凝土13、二层及以上楼地面4<实木复合地板楼面>【起居室、餐厅、主卧、卧室、书房、进入式衣橱】：30厚C20细石混凝土找平14、阳台（露台）地面【生活阳台（露台），入户花园，走廊，（下为室外）】：素水泥浆结合层一道→最薄处20厚1：2.5水泥砂浆加5%防水剂找坡1% 15、阳台地面【设备阳台（下为室外）】：素水泥浆结合层一道→最薄处20厚1：2水泥砂浆加5%防水剂找坡1% 16、阳台地面【住宅平台、露台，（下为室内，内保温）】：2厚聚氨酯防水加强层（防水单位）→最薄处10厚1：3水泥砂浆找坡1%→3厚APP防水卷材（防水单位）→最薄处20厚1：2水泥砂浆加5%防水剂找坡1%17、花池【结构联系板】：素水泥浆结合层一道→最薄处20厚1：2水泥砂浆加5%防水剂找坡1%五、施工准备及细石混凝土地面主要施工方法1、室内墙面已弹好水平线。

宁波万科建筑标准做法编号：NBVK-BZ-JZZF-001 版次：2.0版适用范围：宁波万科所有项目生效日期：2015年08月11日编制单位：宁波万科标准化工作小组编制人：周长军参编部门：设计管理部、成本管理部签发：秦鹏修订信息档案修订时间修订版次主要修订（概述）签发人2015.08.11 2.0 对防水突破规范的部位进行修改；对非全混凝土外墙内保温、自保温外墙抹灰增加钢丝网；内墙抹灰厚度内墙调整为15mm厚；地库顶板防水原App调整为自粘卷材。

（注：现场按照正文括号中的红色字体要求实施）秦鹏目录第一章总则 (3)第二章使用说明 (4)第三章室内标准建筑做法 (6)第四章屋面、外墙、地库标准建筑做法 (16)宁波万科建筑标准做法第一章总则一、目的统一各项目建筑做法，减少系统性质量风险，保证建筑做法的合理性与经济性。

二、适用范围适用于宁波万科所有在建及新建项目。

三、本标准化文件作为上述适用范围内项目招标采购、现场验收的主要依据及参考资料，在后续各项工作开展过程中执行。

四、本标准化文件自正式发布之日起执行。

所有在建项目强制执行，商业项目参照执行。

第二章使用说明一、本标准作为招标文件及合同文件的一部分，是审查投标文件及确定中标单位的依据之一。

二、本标准主要改进点包括：1）取消所有防水节点中聚氨酯、JS-II型防水与结构板之间的找平层；2）卫生间直接通过干硬性水泥砂浆找坡；3）厨房地面无找坡、无地漏；4）阳台降板50mm；5）空调板降板50mm（砌体设导墙，根部设JS-II型防水）；6）屋面防水明确采用倒置式，并选用低吸水率保温材料(种植屋面采用正置式)；7）屋面中细石混凝土保护层厚度为50mm，内配Φ6@300钢筋网片，分隔缝按不大于5m设置，分隔缝间的钢筋需切断（原则按3m控制）；8）地库底板垫层：100mm厚碎石+150mm厚C20混凝土；（100mm厚C20混凝土）9）当采用浅沟做法时，地下室底板面层厚度最薄处50mm，除车道处外浅沟均不设盖板；采用地漏做法时，地下室底板面层厚度最薄处50mm；10）地下室底板防水:垫层面1.5mm厚JS防水层+20mm厚水泥砂浆保护层；（地下室底板背面防水采用渗透结晶，乙供方式，按1.5kg/㎡）11）地下室外墙取消找平层；12）地下室顶板取消找坡与导水板，地下室顶板防水：1.5mm厚JS-II型+一道4mm厚自粘卷材；13）外墙墙体不同材料交接处防裂措施：●外墙装饰面为涂料或干挂幕墙时，同时外墙为内保温、自保温体系的，外墙砌体部分满铺钢丝网片，砌体与混凝土交接面钢丝网向混凝土边延伸150mm；●外墙装饰面为涂料或干挂幕墙时，同时外墙为外保温体系的，砌体与混凝土交接处铺设300mm宽钢丝网；●外墙装饰面为面砖时，同时外墙为内保温、自保温体系的，所有外墙满铺钢丝网片；●钢丝网规格: ∅1@19mm*19mm镀锌钢丝网。

万科施工标准作法系列目录第一章工程测量与放线 (3)第二章现场材料堆放 (19)第三章脚手架工程 (29)第四章模板工程 (53)第五章钢筋工程 (75)第六章混凝土工程 (98)第七章金刚砂地坪 (121)第八章二次结构禁止细节 (126)第一章工程测量与放线B1：测量工作原则审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。

实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。

测量主要操作人员必须持证上岗。

施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。

B2：测量工具A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2：建立测量仪器台账统一管理，定期维护与保养B3：结构测量做法A3：现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示A4：沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测A5:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实A7: 建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂的可适当调整A8: 进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线A14: 结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17:建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位B4：砌筑测量放线做法A21: ①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m 线④门洞口采用对角线表示，同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。

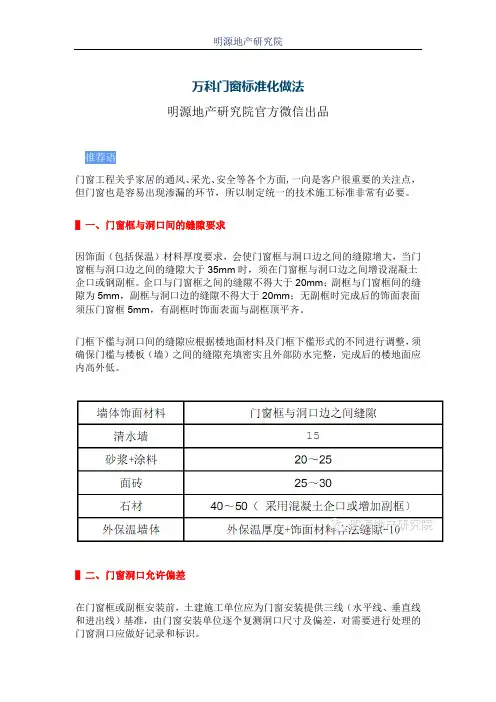

万科门窗标准化做法明源地产研究院官方微信出品门窗工程关乎家居的通风、采光、安全等各个方面,一向是客户很重要的关注点，但门窗也是容易出现渗漏的环节，所以制定统一的技术施工标准非常有必要。

▌一、门窗框与洞口间的缝隙要求因饰面（包括保温）材料厚度要求，会使门窗框与洞口边之间的缝隙增大，当门窗框与洞口边之间的缝隙大于35mm时，须在门窗框与洞口边之间增设混凝土企口或钢副框。

企口与门窗框之间的缝隙不得大于20mm；副框与门窗框间的缝隙为5mm，副框与洞口边的缝隙不得大于20mm；无副框时完成后的饰面表面须压门窗框5mm，有副框时饰面表面与副框顶平齐。

门框下槛与洞口间的缝隙应根据楼地面材料及门框下槛形式的不同进行调整，须确保门槛与楼板（墙）之间的缝隙充填密实且外部防水完整，完成后的楼地面应内高外低。

▌二、门窗洞口允许偏差在门窗框或副框安装前，土建施工单位应为门窗安装提供三线（水平线、垂直线和进出线）基准，由门窗安装单位逐个复测洞口尺寸及偏差，对需要进行处理的门窗洞口应做好记录和标识。

1、门窗洞口偏差处理门窗框（或副框）与洞口间的缝隙不符合表1所规定的要求时，须对洞口进行处理，合格后方可进行安装。

具体处理方法见下表：当δ≥50mm 时，洞口须浇筑C20 细石混凝土，混凝土内配2φ 10 通长钢筋和φ6＠250U 型箍筋，与原有墙体连接。

2、混凝土窗台板（下带）及企口（1）混凝土窗台板下带做法对于砌体墙，窗洞下口必须浇筑宽与墙厚相同、高度不小于120mm 、长度每边伸入墙内不少于400mm（不足400mm时通长设置）的混凝土窗台板（针对窗台下砌体八字缝措施）。

窗台板为C20混凝土，内配3Φ10主筋和φ6@250U 型分布筋，断面详见下图：（2）企口做法砌体墙设企口时，洞口周边现浇C20细石混凝土过梁、下带（窗台板）、左右边框，并做成内高外低企口形状；过梁断面及配筋由设计确定，但梁高不得小于120mm，主筋不得少于4Φ12，箍筋为φ 6@200；窗台板亦应做成企口形状，其断面尺寸与配筋做法同上，厚度120mm不包括企口；边框宽与墙厚相同，厚度（不包括企口）不小于150mm；内配2Φ10竖向钢筋及φ6@250箍筋，边框与墙之间必须设置双肢φ8＠500连接钢筋，连接钢筋伸入墙内长度不小于500mm 。

第一部分土建及室外工程第一条 屋面工程1.1. 屋面施工做法：a 坡屋面（≯30°）构造做法（从上至下）：轻质装饰瓦或涂料面层→25厚1:2.5水泥砂浆或30厚C20细石混凝土找平层，内设＃16镀锌钢丝一层，网孔25x25，钢丝网距保护层表面不大于1cm；(找平层设置分格缝，缝宽20，纵横向间距≤2M。

)→35厚发泡聚苯乙烯板保温层（容重：18kg/m3）→4厚APP防水卷材（热粘），接缝处用抹刀热抹平；（或2mm厚聚氨脂涂膜）→1.5厚聚合物水性防水涂料在屋面转角及管道周围涂刷加强层，宽度至少250，卷起至少250；（防水层为聚氨脂涂膜时无此层）→20厚1:3水泥砂浆找平层→钢筋混凝土屋面板。

b 上人平屋面构造做法（从上至下）：10mm厚铺地缸砖面层，用干水泥擦缝，设分格缝≤2000×2000留10mm宽缝，填1∶3石灰砂浆→撒素水泥面（洒适量清水）→40厚C20细石混凝土，内配筋Ø4@150双向，设分格缝≤2000×2000（钢筋必须断开），缝内嵌PVC防水油膏→35厚发泡聚苯乙烯板保温层（容重：32kg/m3）→体积比1：3：8（水泥：砂：陶粒）陶粒混凝土找坡4％并压平，最薄处20厚；（根据工程情况确定是否设排汽孔）→4厚APP防水卷材（热粘），接缝处用抹刀热抹平；（或2mm厚聚氨脂涂膜）→1.5厚聚合物水性防水涂料在山墙四周、屋面管道周围涂刷加强层，宽度至少250，卷起至少250；（防水层为聚氨脂涂膜时无此层）→C20细石混凝土找坡1％并压平（最薄处20厚）→钢筋混凝土屋面板。

c 非上人平屋面构造做法（从上至下）：40厚C20细石混凝土，内配筋Ø4@150双向，设分格缝≤2000×2000（钢筋必须断开），缝内嵌PVC防水油膏→35厚发泡聚苯乙烯板保温层（容重：18kg/m3）→体积比1：3：8（水泥：砂：陶粒）陶粒混凝土找坡4％并压平，最薄处20厚；（根据工程情况确定是否设排汽孔）→4厚SBS防水卷材（热粘），接缝处用抹刀热抹平；（或2mm厚聚氨脂涂膜）→1.5厚聚合物水性防水涂料在山墙四周、屋面管道周围涂刷加强层，宽度至少250，卷起至少250；（防水层为聚氨脂涂膜时无此层）→C20细石混凝土找坡1％并压平（最薄处20厚）→钢筋混凝土屋面板。

每 6mX6m 设分隔缝，缝宽 10mm,缝内钢筋切断，嵌防水油膏 5. 塑料薄膜隔离层一道 0.03~0.05 厚 6. 4 厚耐根穿刺高聚物改性沥青防水卷材一道 7. 30 厚 1：3 水泥砂浆保护层，卷材为自粘型时取消此道 8. 1.5 厚 JS‖型防水涂膜 9. 20 厚 1：3 水泥砂浆找平层（有结构找坡处取消） 10. 最薄处 30 厚 1:8 水泥加气混凝土块（或 1:8 水泥陶粒）向四周或排水暗沟找 2%坡（有结构找坡处取消） 11. 抗渗钢筋混凝土顶板（抗渗等级根据结构确定）,有结构找坡时表面修补平整
电房、弱电间）等一级防水房间的迎水面外墙内侧，基层墙体先修补平整 6. 砌体或砼基层，清理干净 1. 8 厚玻化砖,白水泥擦缝，采用 10 厚专用粘结剂 2. 12 厚 1:3 水泥砂浆打底 3. 刷界面处理剂一道（砌体基层）或甩浆一道（砼基层） 4. 砌体或砼基层，清理干净 1. 8 厚 1:1:6 水泥防水砂浆找平 2. 12 厚 1:1:4 水泥砂浆打底 3. 1.5 厚 JS‖防水涂料，与消防水池底板防水层闭合，四周上翻超出设计水位线
构造厚度 100
1.2.2 地面 2 住宅地下室
1. 50 厚 C20 细石砼随捣随找平压光 2. 抗渗钢筋混凝土底板（抗渗等级根据结构确定）
构造厚度 50
1.2.3 1.2.4 1.2.5
地面 3 地面 4 地面 5
1. 8~10 厚防滑面砖，干水泥砂浆嵌缝
地下室电梯厅等精装修要 2. 40 厚 1：3 干硬性水泥砂浆结合层，表面撒水泥粉
实用文档
徐州万科建筑标准工程做法通用图集
（2016A2 版）
总说明
第一章 地下工程 1.1、防水做法 1.2、楼地面 1.3、内墙 1.4、顶棚

超详细万科景观设计施工标准做法第一部分硬景部分材料选择1，花岗岩、陶砖人行道铺地、景墙压顶（经济型）、墙面、花池贴面、楼梯踢面20mm 厚花池、泳池、楼梯踏面30mm 厚车行道40mm 厚2，文化石人行道铺地、景墙压顶（经济型）、墙面、花池贴面30mm 厚3，青石板人行道铺地、景墙压顶（经济型）墙面、花池贴面、楼梯踏面20mm 厚4，料石（条石、毛石）/小料石料石：台阶100mm厚小料石：道路、广场40mm 厚5，木材，铺地30－50mm厚6，鹅卵石铺贴鹅卵石直径40－80mm水池底散置鹅卵石直径60－120mm7，植草砖，规格8，透水砖（水泥砖/烧结砖）人行道铺地50mm 厚车行道铺地50mm 厚9，马赛克、瓷片（详见泳池部分）10，塑料植草格停车场、隐形消防车道11，地石丽（树脂地坪）广场、道路、人行地面10mm 厚12，橡胶垫健身游戏场地30－40mm厚技术要求(一) 人行道路1，底层结构做法——自然土（从上到下）100 厚C15 混凝土100 厚6%水泥石粉渣素土夯实2，底层结构做法——板上（从上到下）100 厚C15 混凝土150 厚6%水泥石粉渣轻质回填土夯实>92%透水型土工布，四周上翻100高100 厚陶粒排水层车库顶板防水保护层3，花岗岩、板岩、文化石、水泥砖、陶砖（从上到下）面层20 厚1:2.5 干硬性水泥砂浆（可选）下接底层结构做法4，鹅卵石、瓷砖面层20 厚素水泥浆结合层下接底层结构做法5，植草砖面层10 厚素水泥浆结合层下接底层结构做法6，橡胶垫面层胶水20 厚素水泥浆结合层下接底层结构做法(二) 车行道路1，沥青（从上到下）50 厚细粒式沥青混凝土60 厚粗粒式沥青混凝土乳化沥青透层200 厚C20 混凝土垫层150 厚6％水泥石粉渣素土夯实2，混凝土（从上到下）200 厚C30 混凝土面层200 厚6％水泥石粉渣素土夯实3，花岗岩、水泥砖（从上到下）面层200 厚C20 混凝土100 厚6％水泥石粉渣素土夯实4，隐性消防车道（从上到下）种植土（覆土深度约80mm）38厚植草板60 厚土壤层(由25％10-30 直径碎石、15％中粗砂、60％土壤组成的土工滤清织物)200 厚砂层：(由10％中粗砂、60％20-40 直径碎石、30％土壤组成的土工滤清织物)素土夯实(三) 墙面1，涂料、花岗岩、板岩、文化石、面砖（从外到内）面层素水泥浆一道（涂料、花岗岩）30 厚1:2.5 水泥砂浆粘土砖墙或混凝土结构2，挡土墙图纸备注：墙面不考虑干挂做法、1、可涉入式水景的水深应小于0.3m，以防止儿童溺水，同时水底应做防滑处理。

突破短板：目前短板主要还是模板平整度、墙柱平整度、墙柱垂直度 及砼观感，下面技术要点也是围绕这些展开的。
Q1：内部剪力墙利用斜撑增加稳定 Q2：转角柱木方顶到阴角位 性
万科工程标准做法
主体质量
Q3：在绑扎钢筋之前，模板必须要经过平整度测量；砼浇注后，初凝前 ，板底水准仪测量，尺寸有偏差的及时调整支撑。
万科工程标准做法
主体质量
Q13：旧木方不重刨，但梁底木方 间距200，板底间距300.新进木方 过刨统一高度
Q14：下口用砂浆封堵，并且提前 一天封堵，保证强度
Q15：梁侧全部用收口木方，距阴 Q16：柱、剪力墙钢管或槽钢应顶
角不大于150，板木方距阴角不大 到顶，顶部用木方收口
于150
万科工程标准做法
万科工程标准做法
机械设备及用电消防管理
一机一闸一（漏电）保护：配电箱采用定制防雨罩，并配1组消火栓；专人定期 检查。
消防水及器材：施工给水系统设加压泵，随层做消防水管道（留消防水源接口）。 办公、作业（不同材料区）及生活区按规定数量设置消火拴，并定期检查，失效 后及时更换。
S20：满足安全技术规范，表明负责 S21：消防设备 人及联系电话，日常检查记录
过程控制到位：材料部品堆放到位，机械设备定期检测，建筑垃圾清 理及时。
定型工具应用：采用工厂化活动板房、定型防护栏杆、定型隔离网等。 安全重点突出：基坑作业、安全设施、“三宝四口”、施工用电等。 管理标准明确：建设、总包、监理单位落实各项管理制度，强化日检、
月检、专项检等各级检查要求。 确保安全的前提下，落实文明施工，彰显企业形象：以“安全作业”
简约规范，注重实效
——1）
一、安全文明篇
万科工程标准做法
安全文明施工管理基本要求

万科（全套）工程技术统一标准展开全文阅读引语万科能够连续多年保持千亿规模而无大的质量为题，何也？无他，概因万科有统一的设计与施工标准也，今天分享的内容是：《万科（全套）工程技术统一标准》设计统一标准篇第一部分：主体结构统一标准1 钢筋混凝土结构1.1 结构降板要求1.1.1阳台降板100mm。

1.1.2有保温要求的露台降板250mm，无保温要求的露台降板100mm。

1.1.3雨棚降板100mm，空调板降板100mm。

1.1.4非沉箱式卫生间降板80mm。

1.1.5沉箱式卫生间降板约300---350mm（可根据周边的梁高确定）。

1.1.6厨房降板50mm。

1.2 钢筋接头型式（高层转换层除外）1.2.1Ⅲ级钢：直径≥25采用机械连接，直径＜25采用焊接或绑扎连接。

1.2.2Ⅱ级钢：直径≥28采用机械连接，直径＜28采用焊接或绑扎连接。

1.3 屋面结构找坡公共建筑屋面：板底、板面均按2%结构找坡；住宅屋面：板底平，板面按2%结构找坡；地下室顶板：应结构找坡；地下室底板：可考虑结构找坡。

2 砌体结构2.1 墙体材料2.1.1地面以下墙体：采用灰砂砖。

2.1.2外墙：采用加气混凝土砌块。

2.1.3内隔墙：厨房、卫生间隔墙采用灰砂砖，其它隔墙采用加气混凝土砌块。

2.2 墙体拉结筋设置2.2.1砌块墙与钢筋混凝土墙、柱交接处，在钢筋混凝土墙、柱的水平灰缝内预埋拉结钢筋。

拉结筋采取预埋或用环氧树脂植筋的方式设置，但植筋不应另计费用，且植筋质量应符合要求。

2.2.2灰砂砖墙体拉结筋沿墙或柱高每500mm左右设一道，首道拉结筋离楼地面高500mm，每道为2根（墙厚100为1根）直径6mm的钢筋（带弯钩），伸出墙或柱面长度不小于800mm 或1000mm（抗震设防）。

2.2.3加气混凝土砌块墙体拉结筋沿墙或柱高每600mm左右（与砌块模数相同）设一道，首道拉结筋离楼地面高600mm，每道为2根（墙厚100为1根）直径6mm的钢筋（带弯钩），伸出墙或柱面长度不小于800mm 或1000mm （抗震设防）。

2.20厚1:3水泥砂浆保护层
3.1.5厚JS‖防水涂料，四周上翻高出完成面300高
4.抗渗钢筋混凝土底板（抗渗等级根据结构确定），表面修补平整
防水等级为一级,并设置高度不小于100的门坎
1.2.7
地面7
电梯基坑、集水井底坑和楼梯踏步
1.20厚1:2.5水泥砂浆分层压实刮平（楼梯踏步前端粉三道水泥砂浆防滑条，凹入面层5x5，踏步口∅6钢筋护角，侧边做50宽8高的止水台）
5、所有应用材料均应满足国家、地方标准及区域本部消防安全材料设备技术要求；
6、找坡层材料可根据项目当地广泛使用的材料进行替换；
7、所有材料的质量要求、施工及构造要求均应符合现行的有关标准规和规程；如与国家规及当地标准冲突，以国家规及当地标准为准；
8、节能设计涉及的围护结构保温、隔热部位做法，具体保温、隔热材料厚度应根据各地项目节能计算取消或调整厚度，并应符合国家和当
5.塑料薄膜隔离层一道0.03~0.05厚
6.4厚耐根穿刺高聚物改性沥青防水卷材一道
7. 30厚1：3水泥砂浆保护层，卷材为自粘型时取消此道
8. 1.5厚JS‖型防水涂膜
9.20厚1：3水泥砂浆找平层（有结构找坡处取消）
10.最薄处30厚1:8水泥加气混凝土块（或1:8水泥粒）向四周或排水暗沟找2%坡（有结构找坡处取消）
万科建筑标准工程做法通用图集
（2016A2版）
总说明
第一章地下工程
1.1、防水做法
1.2、楼地面
1.3、墙
1.4、顶棚
第二章室装修工程
2.1、楼地面
2.2、墙面
2.3、踢脚
2.4、顶棚
第三章屋面外墙
3.1、屋面
3.2、外墙
第四章室外工程

超详细万科景观设计施工标准做法第一部分硬景部分材料选择1, 花岗岩、陶砖人行道铺地、景墙压顶经济型、墙面、花池贴面、楼梯踢面 20mm 厚花池、泳池、楼梯踏面 30mm 厚车行道 40mm 厚2, 文化石人行道铺地、景墙压顶经济型、墙面、花池贴面 30mm 厚3, 青石板人行道铺地、景墙压顶经济型墙面、花池贴面、楼梯踏面 20mm 厚4, 料石条石、毛石/小料石料石：台阶 100mm厚小料石：道路、广场 40mm 厚5, 木材,铺地 30－50mm厚6, 鹅卵石铺贴鹅卵石直径 40－80mm水池底散置鹅卵石直径 60－120mm7, 植草砖,规格8, 透水砖水泥砖/烧结砖人行道铺地 50mm 厚车行道铺地 50mm 厚9, 马赛克、瓷片详见泳池部分10,塑料植草格停车场、隐形消防车道11,地石丽树脂地坪广场、道路、人行地面 10mm 厚12,橡胶垫健身游戏场地 30－40mm厚技术要求一人行道路1,底层结构做法——自然土从上到下100 厚C15 混凝土100 厚 6%水泥石粉渣素土夯实2,底层结构做法——板上从上到下100 厚C15 混凝土150 厚 6%水泥石粉渣轻质回填土夯实>92%透水型土工布,四周上翻100高100 厚陶粒排水层车库顶板防水保护层3,花岗岩、板岩、文化石、水泥砖、陶砖从上到下面层20 厚 1: 干硬性水泥砂浆可选下接底层结构做法4,鹅卵石、瓷砖面层20 厚素水泥浆结合层下接底层结构做法5,植草砖面层10 厚素水泥浆结合层下接底层结构做法6,橡胶垫面层胶水20 厚素水泥浆结合层下接底层结构做法二车行道路1, 沥青从上到下50 厚细粒式沥青混凝土60 厚粗粒式沥青混凝土乳化沥青透层200 厚 C20 混凝土垫层150 厚 6％水泥石粉渣素土夯实2, 混凝土从上到下200 厚 C30 混凝土面层200 厚 6％水泥石粉渣素土夯实3, 花岗岩、水泥砖从上到下面层200 厚 C20 混凝土100 厚 6％水泥石粉渣素土夯实4, 隐性消防车道从上到下种植土覆土深度约 80mm38厚植草板60 厚土壤层由 25％ 10-30 直径碎石、15％中粗砂、60％土壤组成的土工滤清织物200 厚砂层：由 10％中粗砂、60％ 20-40 直径碎石、30％土壤组成的土工滤清织物素土夯实三墙面1, 涂料、花岗岩、板岩、文化石、面砖从外到内面层素水泥浆一道涂料、花岗岩30 厚 1: 水泥砂浆粘土砖墙或混凝土结构2, 挡土墙图纸备注：墙面不考虑干挂做法、1、可涉入式水景的水深应小于 ,以防止儿童溺水,同时水底应做防滑处理;2、汀步,面积不小于×,并满足连续跨越的要求3、池岸必须作圆角处理,铺设软质渗水地面或防滑材料;4、结构板上水景结构设计要求水景下建筑功能对渗漏要求不高时,可将结构板直接作为水景的底板;水景下建筑功能对渗漏要求高时,水景结构自成体系,与结构板脱离;内防水5、水景防水要求结构找坡 1％坡向泄水口；厚黑豹Ⅱ型水泥防水涂膜,管道周边 300mm 宽范围做附加厚防水层；20mm 厚 1：3 水泥砂浆保护层,表面拉细毛；面层涂料或瓷砖;6、需考虑设置可靠的自动补水装置和溢流管路;7、水景排水要求结构板上敷设排水多孔管,DN110 管上开 5~10mm 的孔洞,间距80~10mm；结构板找坡,一般为 %~2%；排水管坡向排水沟或渗水坑渗水坑在地下室范围外；DN110 多孔管,坡度, 充满度排水负荷升/秒,需计算得到的排水多孔管的数量;8、水景设备设计要求水景给水管一般为 UPVC 给水管及管件；水循环系统宜设置带阀门控制的补水管补水,一般不设置补水箱；根据总体规划,选择适合周边环境的喷头；循环水泵的流量和扬程应按所选喷头形式、喷水高度、喷嘴直径和数量以及管道系统的水头损失等计算确定；单功能水景循环水泵宜采用潜水泵,直接设置于水池底的设备坑内；多功能组合式水景一般循环泵较多,宜集中设置在设备房内,设备房的位置宜原离住宅,安装在公共部位,并在周围布置景观进行遮挡;对水质要求较高的水景工程,需要设置过滤砂缸,对循环水进行过滤;过滤砂缸应选用强度高,耐腐蚀、滤速高、过滤效果好的产品,并宜安装,操作简便等；9、水景照明及电设计要求A,室外照明,应按正常照明、节日照明考虑供电系统,在相应回路加装“钟控器”,避免平时开启大面积照明,浪费能源；B,路灯或庭院灯的供电回路,应考虑间隔式供电在不需要的情况下,只开一半的灯具,以利节约电能；C,环境照明配电箱应装设在隐蔽的区域,避免对景观产生影响；D,为水下灯供电的变压器,在供电距离较近的情况下,尽量装在配电箱内部,如配电箱距离水下灯较远,则可以考虑装在水下灯附近,但不要影响景观；水下灯的供电电压建议使用 12V 的安全超低压供电,其安全电源应设于2 区以外的地方；对于浸在水中才能安全工作的灯具,应采取低水位断电措施；10,水景蓄水池、泵房设计要求水池容积：水泵吸水口上的总水容积应不小于 5 分钟最大循环流量；水泵应采用自灌式；设备房应布置紧凑,机房的面积和高度应满足设备布置、安装、操作和检修的要求；地面设置的机房,应有设备运输的出入口；地下设置的机房,应留有设备运输的出入吊装孔；设备房应有良好的通风、照明、隔音和地面排水措施；二人工湖设计要求池底1,硬底池底构造做法1膨润土防水毡防水从上到下面层50 厚细石混凝土,配筋 6150 双向150 厚水泥石粉保护层膨润土防水毡素土夯实2,硬底池底构造做法2 膨润土防水毡防水从上到下面层40 厚细石混凝土300 厚回填土塘泥膨润土防水毡素土夯实3,结构板上池底构造做法散铺大小天然卵石粒径 50－20020 厚 1: 水泥砂浆粘牢粒径 30－80 卵石20 厚防水砂浆1：2 水泥砂浆加 5％防水剂3 厚聚合物水泥基防水涂抹 z20 厚 1：3 水泥砂浆找平层 z 钢筋混凝土结构100 厚 C15 混凝土2：8 水泥土分层夯实素土夯实>92％池壁1, 膨润土防水毡防水池壁构造做法从外到里面层100 厚钢筋混凝土保护膨润土防水毡15 厚 1：3 水泥砂浆找平层钢筋混凝土结构2,天然石块驳岸及滚水坝构造做法从上到下石块只出现在人可看到的区域天然石块,150 厚 1：3 水泥砂浆灌缝或用密封油膏嵌实200 厚 C20 钢筋混凝土结构压顶1,普通石材压顶构造做法1面层厚度<5020 厚防水砂浆1：2 水泥砂浆加 5％防水剂3 厚聚合物水泥基防水涂抹20 厚 1：3 水泥砂浆找平层钢筋混凝土结构三游泳池设计要求1,游泳池结构钢筋混凝土结构自防水2,压顶可采用花岗岩,厚度不超过50mm3,淋浴地面应考虑防滑及排水顺畅4,游泳池池壁、池底交接处阴角,台阶阴角需倒圆角5,游泳池下池台阶宽度不小于 350mm,高度不大于200mm儿童游泳池台阶高度以100mm为宜;台阶应设扶手,扶手可采用50x3不锈钢管,扶手高度900MM;扶手安装采用预埋件安装;6,池底图案应有详细大样及材料色彩选型7,游泳池水处理设计池水在进行过滤净化前,应先将水中的杂物经过毛发聚集器进行预净化；过滤砂缸应选用强度高,耐腐蚀、滤速高、过滤效果好的产品,并宜安装,操作简便,外型美观,过滤介质一般采用石英砂；为保证泳池的水质质量,应向循环水中投加混凝剂、PH 值调整剂和除藻剂等；泳池水必须进行消毒杀菌处理;8,游泳池溢流口及溢流沟设计要求沿池壁两侧或周边设置齐岸外溢式溢流水槽；溢流水槽的截面尺寸,宜按池水循环水量 10%~15%计算确定,但槽的最小宽度宜为 200mm；槽内应设排水口,排水口均匀布置,排水口数量计算确定；槽底应有 1%的坡度坡向排水口；9,游泳池辅助用房更衣、淋浴更衣间应设置排水措施；淋浴间应设置冷、热水管道和排水措施；10,构造做法池壁做法从外到内面层玻璃马赛克或瓷片20 厚 1：2 聚合物水泥砂浆聚合物水泥基防水涂抹1;0 厚结构面板一律先清除干净包括油污,浮浆,蜂窝麻面,用 1：水泥砂浆嵌平补实池底做法从上到下玻璃马赛克瓷片20 厚 1：2 聚合物水泥砂浆聚合物水泥基防水涂抹 1;0 厚结构面板一律先清除干净包括油污,浮浆,蜂窝麻面,用 1：水泥砂浆嵌平补实100 厚 C10 混凝土垫层素土夯实>92％游泳池平台做法从上到下面层30 厚 1：3 干硬性水泥砂浆100 厚 C10 混凝土150 厚 6％水泥石粉渣素土夯实>92％水下墙体做法水吧吧凳等面层玻璃马赛克或面砖20 厚 1：3 聚合物水泥砂浆砖砌钢筋混凝土池底消毒浸脚池池底构造做法面层玻璃马赛克或面砖 z20 厚 1：3 聚合物水泥砂浆 z C20 钢筋混凝土结构100 厚 C10 混凝土150 厚 6％水泥石粉渣素土夯实>92％消毒浸脚池池壁构造做法面层玻璃马赛克或面砖20 厚 1：3 聚合物水泥砂浆C20 钢筋混凝土结构四按摩池1,水力按摩池水处理设计宜选用内水型喷嘴；喷嘴沿池壁布置,应高出座位坐板米,其间距宜为 ~ 米,如为矩形池,喷嘴不得相对布置,以保证相互不受干扰；喷头进气为环境空气时,进气管管口应设调节进气量的控制管帽,且进气口应高出池内水面不小于 200mm；喷头进气为气泵供给时,气泵应高出池内水面不小于 200mm；如气泵应低于池内水面,供气管应设计成倒 U 字形,且倒 U 字型管底,应高出池内水面不小于 200mm；2,气泡按摩池水处理设计池内应设气泡躺席、气泡坐席和池底气泡；气泡由空气泵知道,其容量根据池内喷头、气床和池底气泡席数量确定；气床和气席按所带孔数计算；气泵位置应高处池内水面 400mm,如有困难时,供气管应设计成倒 U 形状,倒 U 形管底高出池内水面 450mm,防止池水回流到气泵系统；喷气嘴、喷水嘴和供气、供水管道,应采用铜管或薄壁不锈钢管；3, 按摩池池底构造做法面层20 厚 1：3 聚合物水泥砂浆钢筋混凝土池底4, 按摩池座椅构造做法面层20 厚 1：3 聚合物水泥砂浆500 厚砖砌坐凳钢筋混凝土池底5,溢流要求——同游泳池溢流设计要求五旱喷泉六溪流1,溪流典型构造做法按人工湖膨润土构造做法2,溪流水处理设计应设置水泵保证溪水循环；溪流水的流速应小于米/秒；七景墙跌水、喷泉、观赏性水池1,墙体构造做法1砖砌墙体面层20 厚 1：3 水泥砂浆结合层12 厚 1：3 水泥砂浆保护层厚聚氨酯防水涂料20 厚 1：2 水泥砂浆240 厚灰沙砖2,墙体的做法2混凝土墙体面层25 厚 1：聚合物水泥砂浆C20 钢筋混凝土墙体结构3,景墙水池池底构造做法面层20 厚 1：3 水泥砂浆结合层2 厚聚氨酯防水涂料20 厚 1：3 水泥砂浆压实收光钢筋混凝土池体100 厚 C10 混凝土垫层素土夯实4,素混凝土池壁构造做法20 厚 1：聚合物防水水泥砂浆1 厚聚合物水泥基防水涂抹钢筋混凝土池底板面一律清扫干净5,喷泉水处理设计池水水质要求较高、水源紧张和水质腐蚀明显的水景工程,可设置池水循环净化和水质稳定处理；处理的主要目的是减少池水排污损失和换水损失,去除水中的漂浮物、悬浮物、浑浊度、色度、藻类和异味；池水循环处理常用的方法有格栅、滤网、和滤料过滤,水质稳定剂一般投加 CuSO4 等；池水水质要求不高时,可不设计净化处理,当池水中有落叶或灰尘时,人工清理；4、给排水布置要求：1 灌溉用取水口：一般一个取水口可覆盖面积约125m2半径为20米；取水口间距约40米；应靠路边设置,且尽量靠近排水井;2 对于有特殊排水要求的绿地,需铺设盲沟或有滤水作用的暗管3 花池需考虑内坡度及预留排水口或接入排水管4楼板结构层上绿地要考虑结构找坡及排水,直接在结构板上砌树池的需在结构板上预留排水管5、植物种植要求：1 行道树分枝点需在米间,树高需大于4 米,间距4－6 米2 楼板结构层上的植物选择,不可选用如榕树等根系发达植物3 楼板结构层上植物大小选择需结合结构荷载考虑4 一般树池内种植不考虑使用榕树等根系发达植物5 高于米的挡土墙,如无特别景观要求,都要考虑挡墙绿化挡墙上下的爬藤及悬垂植物6 花架需考虑爬藤、开花植物的种植7 湿地植物需考虑耐水湿植物如风车草、纸莎草、香蒲、再力等8 水景内无特殊要求的需考虑挺水植物与漂水植物9商业区植栽设计需不妨碍人们浏览商铺招牌、门面的视线为宜,切不可正对商铺门口10组团内要多选用开花乔木,且要考虑住区的季相变化;6、屋顶绿化要求:1 轻型8-250px覆土绿化屋面作法：作法一：作法二：作法三：2 重型250px 以上覆土绿化屋面作法：第四部分构筑物统一标准：1 材料若为木材,应该选用经过防腐处理的耐久性强、充分烘干的木质材料,保持相应裂缝的标准,以免影响景观和结构的要求,表面需要涂刷选用木质漆;若为其它材料均要考虑防腐和耐久性;2 照明应根据实际情况设置射灯、地灯、柱灯,要保证夜间景观效果,满足居民夜间出行活动的照明需要;射灯的角度应避免形成眩光污染;亭：1 亭的檐口高度宜在左右,宽度～,立柱间距宜在～3m左右;2 亭屋顶的排水最好不要安排在亭的主入口方向;廊1廊的宽度和高度设定应该按人的尺度比例关系加以控制,避免过宽过高,一般高度宜在～之间,宽度宜在～之间;居住区内建筑与建筑之间的连廊尺度控制必须与主体建筑相适应;2 廊柱与横架必须采用有效的连接方法,牢固连接,具有相应的防风能力;花架1 花架高度宜在～,宽度宜在～4m,长度宜在5～10m,立柱间距～;2 花架四方柱截面应该考虑倒角处理;3如果考虑攀爬植物,则要有相应的植栽设计,预留植栽土的位置;并且要有花架与攀爬植物的维护保养的说明;张拉膜1 膜结构的悬索拉线埋点要隐蔽并远离人流活动区;2 膜结构的连接件必须是优质材料,具备相应的防拉强度;3当采用内部照明时,灯具与膜面应保持适当距离,以防止灯具散发出的热量将膜面烤焦;膜结构的材料要注意反光特性,布置考虑周边住户的光污染;4膜结构设计必须符合膜材料的受力特性,应有足够的坡度解决排水问题,通常膜面坡度不低于1：10;景墙1连续长度宜在3~5m,高度宜在~,厚度宜在为200mm台阶、步道1,室外台阶步道要求踏面宽350,高度130; 桥1,跨度,安全栏板高度满足安全高度以上,宽度人行不宜超过3m第五部分部品灯具1景观灯具要求提供有关灯具的大小尺寸、光源名称、功率；2要求注明灯具使用的地点、定位及对照角度的要求；3要求提供灯具的彩色图片；4要求注明灯具的材料、颜色、表面处理工艺、防护等级,是否5 防水等；5要求图示出在各施工图中的相对应的符号;雕塑1.设计原则雕塑要能够融入到住区周边的整个居住环境中境中;2.雕塑类型创作型：具备原创性、创新性;翻版型：必须选择国外原型;3.雕塑设置原则：题材：适合居住氛围;风格：与住区环境协调;材料：选择接近自然的;尺度：尺度应适合放置雕塑的场所;定位：宜放置在偏公共区域;照明：照明位置、角度、光源;图纸：平、立、剖面图及局部大样详图;花钵平面布置图、摆放位置、数量清单、规格、照明、参考图片等；康体设施1儿童游乐场、成人健身场所2布局合理,易到达,方便使用而又不对居民造成干扰；3考虑日照、通风、夜间照明；4 周围设置休息区；5室外健身器材要兼顾不同年龄段人群的使用要求儿童活动场地除外,并采取必要的安全措施；6实用、美观,易于维护,维护成本低；7专用运动场所必须委托有专业资质的公司进行设计和施工；8应考虑无障碍设计；9定位及排水；10器材规格及使用活动范围；园林家私1数量及定位：组团、交流空间、中心广场、商业街；2照明：位置、光源；3式样、规格、材料、图片；4考虑日照和遮荫；景观标识1整体设计原则经济性原则：考虑小区档次和成本限制,适当对标识材料进行选择;规范性原则：符号的设计应国际化,高档社区应中英文对照；无特殊情况,字体以简体为宜;1 .3实用性原则：高度适中；部分标识考虑夜晚照明;2分项设计原则分项设计原则; 标识分类,以“名称标识”、“环境标识”“交通标识”“警示标识”四种类;。
