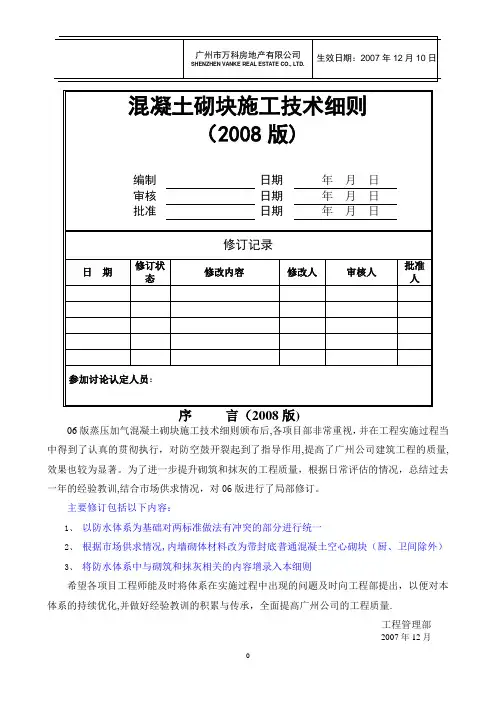

万科施工标准作法系列-【混凝土工程】

06版蒸压加气混凝土砌块施工技术细则颁布后,各项目部非常重视，并在工程实施过程当中得到了认真的贯彻执行，对防空鼓开裂起到了指导作用,提高了广州公司建筑工程的质量,效果也较为显著。

为了进一步提升砌筑和抹灰的工程质量，根据日常评估的情况，总结过去一年的经验教训,结合市场供求情况，对06版进行了局部修订。

主要修订包括以下内容：1、以防水体系为基础对两标准做法有冲突的部分进行统一2、根据市场供求情况,内墙砌体材料改为带封底普通混凝土空心砌块（厨、卫间除外）3、将防水体系中与砌筑和抹灰相关的内容增录入本细则希望各项目工程师能及时将体系在实施过程中出现的问题及时向工程部提出，以便对本体系的持续优化,并做好经验教训的积累与传承，全面提高广州公司的工程质量.工程管理部2007年12月目录混凝土砌块概述 (1)应用部位 (1)1。

依据 (1)2.对材料的要求： (2)3。

干法砌筑施工技术要求 (3)4、抹灰施工技术要求 (5)5、施工流程图 (6)6、内外墙饰面构造做法 (6)混凝土砌块概述蒸压加气混凝土砌块是以水泥、石灰、砂、粉煤灰、铝粉等为原料，经磨细、计量配料、搅拌浇注、发气膨胀、蒸压养护、静停切割、成品贮存等工序制造而成的具有质轻、高强、耐久、保温、隔音、防火、抗渗、锚固性能好轻质混凝土砌块。

适用于建筑工程中内、外墙体的砌筑。

带封底普通混凝土空心砌块是以水泥、砂、石为主要原料，配成干硬性砼后经机械压振而制成的一种墙体材料.应用部位内墙体砌块(除厨房、卫生间外）采用带封底普通混凝土空心砌块外墙体和内墙厨房、卫生间部位的砌块均采用蒸压加气混凝土砌块1.依据1.1除另有注明外, 本工程须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于：➢《工程建设标准强制性条文》2002年版➢《建筑工程施工质量验收统一标准》(GB50300—2001）➢《建筑装饰装修工程施工及验收规范》(GB50210-2001）➢《住宅装饰装修工程施工规范》（GB50327—2001)➢《蒸压加气混凝土砌块》（GB/T11968-1997）GB/T11968➢《砌体工程施工质量验收规范》（GB/T50203—2002）➢《放射性标准》（GB6566-2001）➢《民用建筑工程室内环境污染控制规范》（GB 50325一2001）➢广东省安装工程施工技术操作规程➢结构要求及装饰要求详附件图纸若承包商对以下要求有任何疑义，应立即向万科地产提出，由万科地产做最终决定，否则视为接受。

4.3.3.铝合金门窗的塞缝，采用1：2干硬性微膨胀防水砂浆（内掺水泥用量8%的膨胀剂和3.8%的
防水粉）塞缝，外门窗外侧塞缝面应处理平整，并刷1.0厚JS防水涂料（防水压框10mm宽，压外墙面50mm宽）；
4.3.4.安装框时使用的木楔、垫块待砂浆达到一定强度后取出，补塞砂浆；
4.4.排水口/孔
窗框下槛应设置的排水孔，排水孔的大小和数量应符合设计要求。

需注意排水孔应在工厂里使用专用模具冲压成孔，现场后装排水孔罩。

4.5.成品保护
4.5.1.待安装门窗框、扇铝型材和玻璃需用保护膜包裹或贴好，现场用木方垫起，集中堆放在现场
干燥的地方；
4.5.2.安装好的门窗框下槛采用П状“马蹄”盖板保护（采用废旧模板做成）。

4.5.3.玻璃必须采用不污染玻璃的塑料薄膜纸双面保护（塑料薄膜在入伙前几天才拆除），薄膜离玻
璃边缘距离为10～20mm，便于玻璃安装。

五金采用的塑料薄膜纸验收之前不能拆掉。

万科建筑主体结构施工标准做法一、钢筋混凝土结构1、钢筋保护层垫块、马凳1）为有效保障钢筋保护层厚度、控制露筋现象，要求使用塑料垫块、通长钢筋马凳；2）梁、柱：按图1.1 a ，卡子固定在梁、柱主筋上（梁底筋采用砂浆垫块）；3）板：底筋使用图1.1 b所示通长钢筋马凳，面筋使用图1.1 c所示预制混凝土通长钢筋马凳；图1.1 钢筋保护层垫块、马凳4）后浇带处面筋必须采用支架筋进行垫设，保证后浇带处板面筋的保护层厚度；以防板面开裂，具体支架和马凳示意见图1.2；图1.2 钢筋支架及马凳做法5）控制楼板厚度的改进方法：图1.3 控制楼板厚度的改进方法6）混凝土剪力墙内撑宜采用工业化预制混凝土内撑：有效保证剪力墙的截面尺寸，图示如下：图1.4 剪力墙截面内撑2、坡屋面支模1）坡角＜200可采用单面支模，即板底单面支模；2）坡角≥200采用双面封模，即板底、板面均须封模。

（为便于混凝土浇筑，建议板面采用分段封模、分段浇筑）。

图2 斜屋面示意图3、梁柱节点箍筋梁柱节点箍筋采用按下图预先点焊制成的箍筋笼，随绑扎后的梁筋一齐下沉至设计位置，保障柱头箍筋的位置、间距。

a 示意图预先点焊制成的箍筋笼——b效果图柱头箍安装绑扎效果——b效果图图3 梁柱节点箍筋做法4、现场配置吸尘器现场须配置足够数量的吸尘器，梁、板混凝土浇筑前须用吸尘器将楼板、梁模板面上的木屑、垃圾等清理干净。

如下相片所示：图4 吸尘器清理施工5、混凝土浇筑施工平台、走道搭设楼板、屋面板混凝土浇筑应使用布料机，当条件不具备时，必须搭设可靠的施工平台、走道。

如下相片所示：图5 操作平台6、混凝土养护方法和时间控制1）养护在混凝土终凝前（浇筑完毕6~8小时）开始。

2）地下室底板、顶板、屋面（含后浇带）宜覆膜浇水养护，卫生间沉箱宜优先采用蓄水养护，蓄水深度为100mm。

时间不少于14天；3）周边剪力墙混凝土带模时淋水养护，拆模后内外顶挂PVC（带孔）管不停淋水养护，养护时间不少于14天；4）室内剪力墙、柱、梁板（含底部）混凝土拆模后浇水养护，保持表面湿润，养护时间不少于7天；5）有特殊要求的混凝土养护按设计要求进行。

万科施工标准作法系列目录第一章工程测量与放线 (2)第二章现场材料堆放 (19)第三章脚手架工程 (29)第四章模板工程 (53)第五章钢筋工程 (74)第六章混凝土工程 (97)第七章金刚砂地坪 (120)第八章二次结构禁止细节 (125)第一章工程测量与放线B1：测量工作原则审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。

实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。

测量主要操作人员必须持证上岗。

施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。

B2：测量工具A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2：建立测量仪器台账统一管理，定期维护与保养B3：结构测量做法A3：现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示A4：沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测A5:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实A7: 建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂的可适当调整A8: 进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线A14: 结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17:建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位B4：砌筑测量放线做法A21: ①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m 线④门洞口采用对角线表示，同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。

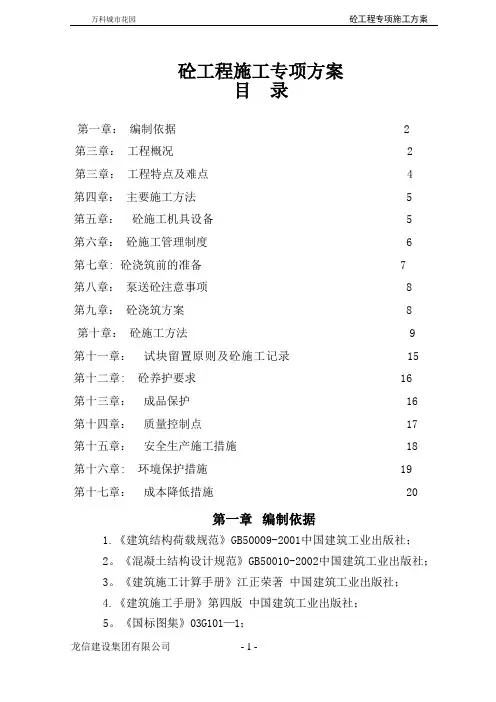

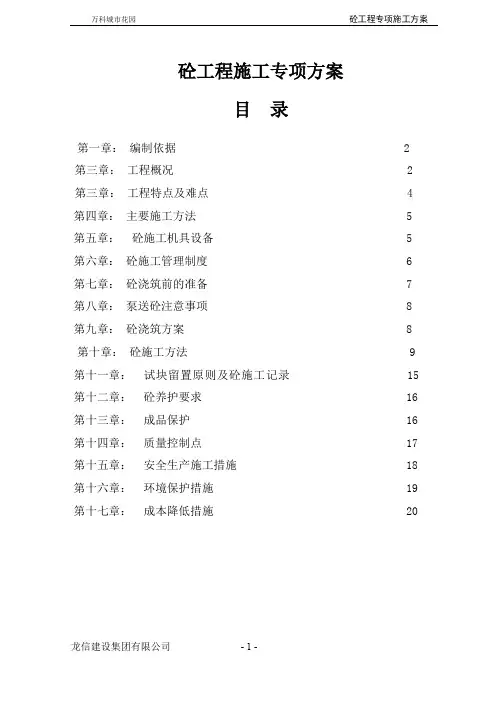

砼工程施工专项方案目录第一章：编制依据 2第三章：工程概况 2第三章：工程特点及难点 4第四章：主要施工方法 5第五章：砼施工机具设备 5第六章：砼施工管理制度 6第七章: 砼浇筑前的准备 7第八章：泵送砼注意事项 8第九章：砼浇筑方案 8第十章：砼施工方法 9第十一章：试块留置原则及砼施工记录 15第十二章: 砼养护要求 16第十三章：成品保护 16第十四章：质量控制点 17第十五章：安全生产施工措施 18 第十六章: 环境保护措施 19第十七章：成本降低措施 20第一章编制依据1.《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；2。

《混凝土结构设计规范》GB50010-2002中国建筑工业出版社；3。

《建筑施工计算手册》江正荣著中国建筑工业出版社；4.《建筑施工手册》第四版中国建筑工业出版社；5。

《国标图集》03G101—1；6。

《钢结构设计规范》GB 50017—2003中国建筑工业出版社;7. 公司颁布的《项目管理手册》、《质量保证手册》等;8. 与业主签定的工程承包合同。

9。

工程设计图纸；10．《岩土工程勘察报告》第二章工程概况第一节：工程简介1．第一节：工程简介根据工程勘探院提供的《岩土工程详细勘察报告》可知，场地内的地层自上而下为：人工填土层、冲积层、残积层、白垩系下统质岩。

人工填土层：由建筑垃圾及粘性土组成，硬质物为砼及碎砖块。

冲积层：分为四个亚层;1．淤泥及淤泥质土2．淤泥质粉及细砂3．粉砂及细砂4．中砂及粗砂残积层：分为可塑状粉质粘土及硬塑状粉质粘土白垩系下统质岩石层：根据风化程度不同分：1．全风化带2．强风化带及夹层3．中风化带及夹层4．微风化带水文地质特征:本工程所在地处于亚热带季风区，全年降水丰沛；根据场地水质分析资料：（1）场地地下水属微咸水，碳酸含量高;（2）地下水对混凝土结构无腐蚀性；（3）地下水对钢筋混凝土结构中的钢筋弱腐蚀性；（4）地下水对钢结构具弱腐蚀性…….(详细情况见《岩土工程勘察报告》）第三章: 工程特点及难点6、施工管理的重点和难点.（1）、本工程平形状呈多边形，因此施工面积较大，施工现场场地较为狭窄，对材料的堆放与制作带来一定的困难，临时设施的搭建也带来一定的难度，因此本工程的施工难度较大，特别是地下室施工时。

万科施工标准作法系列目录第一章工程测量与放线 (3)第二章现场材料堆放 (19)第三章脚手架工程 (29)第四章模板工程 (53)第五章钢筋工程 (75)第六章混凝土工程 (98)第七章金刚砂地坪 (121)第八章二次结构禁止细节 (126)第一章工程测量与放线B1：测量工作原则审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。

实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。

测量主要操作人员必须持证上岗。

施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。

B2：测量工具A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2：建立测量仪器台账统一管理，定期维护与保养B3：结构测量做法A3：现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示A4：沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测A5:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实A7: 建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂的可适当调整A8: 进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线A14: 结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17:建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位B4：砌筑测量放线做法A21: ①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m 线④门洞口采用对角线表示，同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。

万科施工原则作法系列08
二次构造严禁细节
B1.砌筑墙体管线横槽过长
B2.构造柱顶部未能一次浇注完毕
B3.外墙突出构造未设置防水反坎
B4.砌筑墙体管线槽过宽，无统一旳处理方案
B5.砌筑墙体混砌严重B6.窗台板未能伸入墙体
B7.室内有防水规定旳部位，未设置防水反坎
B8.线槽离砖砌墙根太近
B9.窗框两侧未设置预制块或实心砖
B10.混凝土墙预留槽破坏钢筋
B11.混凝土墙管线压槽过深，减少混凝土构造旳有效截面
B12.窗台压顶采用砌筑完毕后，后期进行浇筑
B13.直接在墙体上开凿洞口B14.外墙开孔未采用预制块
B15.烟道未设置防水反坎。

目录第一部分设计篇 .............................................................................................. 1主体结构工程 .. (1)1.1 钢筋混凝土结构 (1)1.1.1 结构降板 (1)1.1.2 钢筋接头型式 (1)1.1.3 屋面结构找坡 (1)1.2 砌体结构 (2)1.2.1 墙体材料 (2)1.2.2 构造柱 (2)1.2.3 门窗洞口构造柱要求 (3)1.2.4 砖墙底部混凝土坎 (4)1.2.5 加气混凝土砌块墙体构造 (5)1.2.6 腰梁 (6)1.2.7 电梯井、烟道、排气管道 (6)1.2.8 转角处构造 (6)1.2.9 墙面管线槽 (6)1.2.10 不得在下列墙体或部位设置脚手眼： (6)2建筑楼地面工程 (7)2.1 楼地面 (7)2.1.1 架空层地面做法一 (7)2.1.2 架空层地面做法二 (7)2.1.3 一层入户花园地面做法 (8)2.1.4 客厅楼地面做法 (8)2.1.5 卧室、书房楼地面做法 (9)2.1.6 电梯厅、过道楼地面做法 (10)2.1.7 卫生间（非沉箱式）楼地面做法 (10)2.1.8 卫生间（沉箱式350mm）楼地面做法 (12)2.1.9 厨房楼地面做法一 (13)2.1.10 厨房楼地面做法二 (14)2.1.11 入户花园、阳台楼地面做法 (14)2.1.12 楼梯踏步做法 (14)3建筑装饰装修工程 (16)3.1 内外墙工程 (16)3.1.2 外墙抹灰、饰面二 (17)3.1.3 外墙石材干挂法 (18)3.1.4 外墙瓷砖、石材湿贴法 (19)3.1.5 外墙免抹灰（涂料饰面） (20)3.1.6 外墙免抹灰（面砖） (20)3.1.7 住户大堂、电梯厅、过道、楼梯间、架空层内墙面涂料做法 (20)3.1.8 客厅、房间（不包括厨卫间）内墙面抹灰做法（涂料） (21)3.1.9 内墙面抹灰做法（面砖） (21)3.1.10 内墙面免抹灰做法，砼面或内墙板面（涂料） (21)3.1.11 内墙面免抹灰做法，砼面或内墙板面（面砖） (22)3.1.12 管道井墙面抹灰做法 (22)3.1.13 烟道、管井墙面抹灰做法 (23)3.2 天棚抹灰、饰面工程 (23)3.2.1 卫生间天棚（沉厢式） (23)3.2.2 客厅、房间天棚 (24)3.2.3 阳台、入户花园、架空层和车库（开敞式）天棚 (25)3.2.4 住户大堂、电梯厅、过道和公共楼梯间（封闭式）天棚 (25)3.3 踢脚做法 (26)3.3.1 消防楼梯间水泥砂浆踢脚 (26)3.3.2 非消防楼梯间面砖踢脚 (27)3.4 门窗工程 (27)3.4.1 铝合金门窗 (27)3.4.2 安全玻璃使用部位 (28)3.4.3 配件 (29)3.4.4 金属加强件 (30)3.4.5 紧固件 (30)3.4.6 入户门 (30)4建筑屋面工程 (31)4.1 种植屋面做法 (31)4.2 斜屋面做法 (32)4.2.1 水泥瓦（英红瓦）坡屋面做法一 (32)4.2.2 水泥瓦（英红瓦）坡屋面做法二 (33)4.2.3 水泥瓦（英红瓦）坡屋面做法三 (35)4.2.4 帝固钢瓦坡屋面做法一 (36)4.2.5 帝固钢瓦坡屋面做法二 (36)4.2.6 陶瓦坡屋面做法一 (37)4.2.8 陶瓦坡屋面做法三 (39)4.2.9 陶瓦坡屋面做法四 (40)4.3 住宅平屋面做法 (41)4.3.1 上人平屋面做法一 (41)4.3.2 上人平屋面做法二 (42)4.3.3 上人平屋面做法 (42)4.3.4 不上人平屋面做法 (43)4.3.5 不上人平屋面做法 (44)4.4 露台做法 (44)4.5 雨棚、挑板做法 (45)4.6 地下室 (46)4.6.1 地下室顶板 (46)4.6.2-1 地下室外墙 (47)4.6.2-2 地下室外墙（渗透结晶做法） (48)4.6.3 地下室底板（由上至下） (48)4.6.4 低压配电室等设备用房底板 (51)4.6.5 地下车库外墙（挡土墙）内侧（人防） (52)4.6.6 架空层（封闭式）车库挡土墙内侧（内防：从内到外） (52)4.6.7 车库（开敞式）和架空层内墙面做法 (53)4.6.8 地下室内墙（混凝土内墙） (54)4.6.9 地下室内墙（砖墙、混凝土砌块） (54)4.6.10 地下室顶棚 (55)4.6.11 地下室设备房、配电室和发电机房顶棚 (55)4.7 泳池结构 (56)4.7.1 泳池底板 (56)4.7.2 泳池侧壁 (56)4.7.3 生活水池池底 (57)4.7.4 生活水池池壁 (58)4.7.5 消防水池池底 (58)4.7.6 消防水池池壁 (59)4.8 防水等级 (59)4.8.1 屋面防水等级及设防要求 (59)4.8.2 地下工程防水技术规范 (59)4.9 防水材料品种 (59)4.9.1 平台、屋面、地下室侧墙及顶板、外墙防水材料 (59)4.9.2 SAM自粘结防水卷材 (60)4.9.3 聚合物水泥防水涂料 (62)4.9.4 渗透结晶型防水材料 (64)4.9.5 高聚物改性沥青防水卷材 (65)4.9.6 嵌缝材料 (66)4.9.7 土工布 (66)4.9.8 保温材料 (66)4.9.9 抗裂纤维 (67)4.9.10 面砖粘贴及石材粘贴材料 (67)4.9.11 混凝土内墙板安装专用胶粘剂、砂浆及辅材 (71)4.10 防水总则 (73)5小区道路、园建工程 (74)5.1 小区人行路面做法 (74)5.1.1 石材人行路面 (74)5.1.2 PC砖人行路面 (74)5.1.3 洗石米人行路面 (75)5.2 小区车行路面做法 (75)5.2.1 沥青路面铺装 (75)5.2.2 车广场铺装（干贴法） (76)5.2.3 市政路石材铺装（湿贴法） (77)5.3 景观墙面 (78)5.3.1 湿贴石材 (78)5.3.2 干挂石材 (78)6建筑电气工程 (80)6.1 强电系统 (80)6.2 弱电系统 (81)6.3 建筑防雷 (81)6.4 室外管网 (82)7建筑给水、排水工程 (83)7.1 室外给排水系统 (83)7.1.1 管材、检查井、井盖 (83)7.1.2 给水系统 (83)7.1.3 排水系统 (83)7.2 室内给排水系统 (84)7.2.1 室内给水系统： (84)7.2.2 室内排水系统 (85)7.2.3 空调冷凝水管 (87)7.2.4 雨水系统 (87)7.3 器具安装 (88)7.3.1 安装高度： (88)7.4 其它与建筑有关的规定 (89)7.4.1 空调套管： (89)7.4.2 卫生间排气扇套管（厨房不设）： (89)7.4.3 抽油烟机排烟洞套管： (89)第二部分施工篇 .............................................................................................. 1主体结构工程 (91)1.1 钢筋混凝土结构 (91)1.1.1钢筋保护层垫块、马凳 (91)1.1.2坡屋面支模 (93)1.1.3梁柱节点箍筋 (93)1.1.4现场配置吸尘器 (94)1.1.5 混凝土浇筑施工平台、走道搭设 (95)1.1.6 混凝土养护方法和时间控制 (95)1.1.7 其它事项 (96)1.1.8 施工缝、后浇带位置处理要求 (96)1.1.9 混凝土收面的技术要求 (96)1.2 砌体结构 (97)1.2.1 砖墙面勾缝 (97)1.2.2 砖墙构造柱留置、支模及混凝土浇筑 (97)2建筑装饰装修工程 (99)2.1 抹灰工程工艺做法 (99)2.1.1 混凝土梁柱与砖墙交接处钉挂镀锌钢丝网做法 (99)2.1.2 外墙面抹灰分格缝做法 (99)2.1.3 外墙装饰分格缝做法 (100)2.1.4 内墙面抹灰阳角护角做法 (100)2.2 门窗工程工艺做法 (101)2.2.1 门窗框和墙体之间的连接 (101)2.2.2 排水口/孔 (102)2.2.3 成品保护做法 (102)2.2.4 淋水试验做法 (103)3建筑防水节点构造 (104)3.1 屋面防渗漏做法 (104)3.1.1 烟道防渗漏构造做法 (104)3.1.2 出屋面管道根部防渗漏做法 (105)3.1.3女儿墙防渗漏节点做法 (106)3.1.4出屋面反坎防渗漏做法在侧墙凝土 (108)3.1.4等高屋面变形缝防渗漏做法 (108)3.1.5等高屋面变形缝盖板做法 (109)3.1.6 高低屋面变形缝节点做法 (109)3.1.7直排式雨水口防渗漏做法 (110)3.1.8侧排雨水口防渗漏做法 (110)3.1.9 屋面排气管设置大样 (111)3.1.10 屋面、露台盲沟大样 (111)3.2 门窗防渗漏做法 (112)3.2.1 门窗框塞缝做法 (112)3.3 外墙防渗漏做法 (114)3.3.1 外墙洞口、穿墙螺杆做法 (114)3.3.2 混凝土外墙穿墙管防渗漏做法 (117)3.3.3 砌体外墙穿墙管防渗漏做法： (118)3.3.4 外墙变形缝防渗漏做法 (119)3.4 地面防渗漏做法 (119)3.4.1 无防水厨房地面防渗漏做法 (119)3.4.2 一般卫生间和有防水厨房地面防渗漏做法 (120)3.4.3 下沉式卫生间地面防渗漏做法 (121)3.4.4 无套管穿楼板管道防渗漏做法 (124)3.4.5 有套管穿楼板管道渗漏做法 (125)3.4.6 楼地面地漏防渗漏做法 (126)3.4.7 厨房、卫生间排气道防渗漏做法 ...................... 错误！未定义书签。

砼工程施工专项方案目录第一章：编制依据 2第三章：工程概况 2第三章：工程特点及难点 4第四章：主要施工方法 5第五章：砼施工机具设备 5第六章：砼施工管理制度 6第七章：砼浇筑前的准备 7第八章：泵送砼注意事项 8第九章：砼浇筑方案 8第十章：砼施工方法 9第十一章：试块留置原则及砼施工记录 15第十二章：砼养护要求 16第十三章：成品保护 16第十四章：质量控制点 17第十五章：安全生产施工措施 18 第十六章：环境保护措施 19第十七章：成本降低措施 20第一章编制依据1.《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；2.《混凝土结构设计规范》GB50010-2002中国建筑工业出版社；3.《建筑施工计算手册》江正荣著中国建筑工业出版社；4.《建筑施工手册》第四版中国建筑工业出版社；5.《国标图集》03G101-1；6.《钢结构设计规范》GB 50017-2003中国建筑工业出版社；7. 公司颁布的《项目管理手册》、《质量保证手册》等；8. 与业主签定的工程承包合同。

9. 工程设计图纸；10．《岩土工程勘察报告》第二章工程概况第一节：工程简介1．第一节：工程简介第二节：地质条件概况根据工程勘探院提供的《岩土工程详细勘察报告》可知，场地内的地层自上而下为：人工填土层、冲积层、残积层、白垩系下统质岩。

人工填土层：由建筑垃圾及粘性土组成，硬质物为砼及碎砖块。

冲积层：分为四个亚层；1．淤泥及淤泥质土2．淤泥质粉及细砂3．粉砂及细砂4．中砂及粗砂残积层：分为可塑状粉质粘土及硬塑状粉质粘土白垩系下统质岩石层：根据风化程度不同分：1．全风化带2．强风化带及夹层3．中风化带及夹层4．微风化带水文地质特征：本工程所在地处于亚热带季风区，全年降水丰沛；根据场地水质分析资料：（1）场地地下水属微咸水，碳酸含量高；（2）地下水对混凝土结构无腐蚀性；（3）地下水对钢筋混凝土结构中的钢筋弱腐蚀性；（4）地下水对钢结构具弱腐蚀性……。

万科施工标准作法系列03脚手架工程A1、材料应按国家现行标准进行100%外观检查，所有脚手架材料经检验合格后进行合格品标识妥善保管，必须具备产品质量合格证、生产许可证、专业检测单位检测报告。

A2、安全防护设备及测量作业设备齐全A3、总包单位向甲方项目部申报的脚手架搭设专项施工方案通过后，组织施工单位进行技术交底并做好书面交底记录。

A4、所有脚手架作业人员必须持证上岗。

A5、图纸深化：按照脚手架搭设专项方案图纸跟建筑物施工图核对，计算立杆的步距及横距，并绘制立杆放线定位图及悬挑卸载层悬挑钢梁排版图。

A6、基础要求：采用砼硬化处理，砼厚度≥100mm，砼标号≥C20，必须满足脚手架搭设施工方案的荷载要求，按照立杆放线定位图放线。

A7、基础周边设置排水沟，基础地面不积水，接地线采用40mmХ4mm镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。

A8、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上,通道出入口位置，有存在绊倒的危险时可不用安装扫地杆。

A9、立杆两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于500mm。

A10、纵向水平杆相邻接头水平距离不小于500mm，各接头距立柱的距离不大于500mm,接头交错布置，不在同步，同跨内。

A11、剪刀撑斜杆的接长采用扣件进行搭接。

长度不少于1米，不小于3个扣件A12、对头铺设的脚手板接头下面必须设置两根小横杆，板端距小横杆100～150mm。

A13、搭接的脚手板必须搭在小横杆上，搭接长度不小于200mm。

拐弯处的脚手板必须交叉搭铺，，接缝的搭接长度a≥100mm,L≥200mm，每张脚手板必须四点绑扎。

A14、脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。

A15、主节点处各扣件中心点距离要求：a≤150mm。

万科施工标准作法系列06混凝土工程B1.施工准备机具器械A1：混凝土墙柱浇筑时，从下往上采用人工敲击模板，锤击间距200mm，边浇筑边锤击，有效控制表面气泡、蜂窝、麻面产生A2：墙柱超过2m，必须采用两次或两次以上分层浇筑完成，严禁一次浇筑A3：墙柱边混凝土收面标高、平整度控制在3mm以内A4：墙柱混凝土凿毛，表面凿毛面积≥70%A5: 墙柱单侧或两侧为吊模时，在阴角根部的位置增加钢丝网可有效防治烂根现象A6: 墙柱在支模前采用海棉垫做微调（只适用于平整度在5mm以内）A7: 墙在降板位置单侧为吊模时，模板、木方下到底部，利用钢管对撑顶紧A8: 外墙模板支设前在上下层模板之间粘贴双面交，防治出现漏浆A9: 楼板降板处，墙、柱支模前采用模板垫平后再支模A10: 梁柱交接处钢筋过密时，绑扎时应留置振捣孔。

A11：模板表面严禁出现无用的孔洞（模板多余螺杆洞未封堵，混凝土浇筑时孔洞漏浆造成墙体表面观感质量差），不允许使用A12: 柱砼标号高于梁2级及以上时，梁距柱边500mm处加设钢丝网（该区域混凝土标号砼墙柱）A13: 模板表面缝宽≥1.5mm，采用胶带粘贴，避免漏浆A14: 钢筋三角架（下部用可调螺母，抵消因模板起拱引起的标高问题），浇筑时配合刮尺使用，控制楼板厚度、平整度。

在混凝土收平后可取出，间距≤1.8mA15: 斜屋面混凝土的浇筑方向应垂直于放坡方向，沿浇筑方向每隔1m设置一道钢丝网，规格10*10*0.5mm（采用细石混凝土，细石与1~3石的比例为：7:3 ）A16-1：楼板浇筑前采用铁锹铁耙初步平整A16-2：采用2.5m铝合金刮尺刮平A16-3：采用扫平仪或水准仪进行收面控制A16-4:面层采用收面机，收面机无法操作位置人工铁板收面A16-5:地面有二次装修时，做拉毛处理，不得采用扫帚扫毛；装修材料为胶粘贴平整度≤3mm，装修材料为砂浆粘贴平整度≤5mmA16-6:屋面、地下室顶板或无装修层地面采用收光机做收光（不少于2次）A16-7：楼板面层水平度、平整度和楼板底部水平度超过2cm，凿除重新施工A17: 采用定制钢架作为钢筋绑扎、混凝土浇筑阶段的通道、泵管架设专业工具。

1 目的：明确混凝土施工工艺控制流程，提升混凝土工程实体及观感质量。

2 适用范围：适用于上海区域所有在建及新建项目。

3 编制说明本标准做法要求所有在建及新建项目均按此做法执行。

4、 混凝土标准做法 4.1原材料⏹ 水泥:采用普通硅酸盐水泥（大体积混凝土必须采用矿渣硅酸盐水泥），用量≥300KG/M3.⏹ 粉煤灰：粉煤灰等级不低于Ⅱ级，掺量控制在20%以内，粉煤灰取代水泥率：1、使用普通硅酸盐水泥时不超过15%。

2、使用矿渣水泥时不超过10%。

⏹塌落度：人工浇筑≤100mm，泵送＜180mm 。

现场严禁随意兑水。

主体结构混凝土不得进行现场搅拌（包括主体结构非受力构件，如空调板、窗台板等)，砼强度等级＜C20的混凝土可以采用现场搅拌（要有试验室出的配合比，须在搅拌站集中搅拌，现场要有计量措施保证） 4.2原材料控制流程运输到现场 查看配合比、送货单 现场抽样4.3施工机具试块模具（包括塌落度筒）抹刀4.4 施工人员的准备管理人员：旁站监理、混凝土施工员、见证取样员、材料员工人：混凝土工、杂工、瓦工、钢筋工、木工准备动作步骤表4.5标准做法梁柱砼标号不同时，梁距柱边500mm增加钢丝网拼缝采用胶带粘贴A28:混凝土泵管不准直接搁置在钢筋上，采用支架架空。

砼泵管架设位置的模板支撑加固：在泵管两侧，平行泵管设两道斜撑，该跨设扫地杆，减少泵管抖动对采用定制钢架或钢筋网片架设混凝土施工通道。

：混凝土布料机不得直接搁置在钢根揽风绳加固。

A6:墙梁柱采用两次振捣。

用50振捣棒随捣随振，用30或20振棒或人工敲击模板二次振捣（敲打过程同时检测模板垂直度）。

控制表面气泡、蜂窝、麻面产生4.6样板图示对比以下图示中打‘×’表示不合格的成品样板，打‘√’表示合格的成品样板。

×√× √√××√4.7质量通病修补措施原则上涉及混凝土结构修补的必须由施工总承包单位编制施工方案，监理、项目部审批后按方案执行，本标准中涉及的部分修补方法仅作为参考提供：5.1浇筑前，钢筋、钢筋接头检验、水电预埋、板模板水平度、墙模板垂直度、模板架体支撑体系，总包、监理必须做到100%验收合格，项目部现场复核。

万科建筑标准工程做法通用图集（全套）万科建筑标准工程做法通用图集第一章:万科地下工程通用图集①防水做法②楼地面③内墙④顶棚第二章:室内装修工程通用图集①楼地面序号名称应用部位工程做法2.1.1 地面1住宅首层门厅、电梯厅、商业、物业管理用房等1.30厚防滑地砖面层（含结合层）（用于商铺内部由业主自理，用于商业服务网点公共走道时须做此道，住宅详装修做法） 2.45厚C20细石混凝土压实抹平3.25厚XPS挤塑聚苯板（隔潮层，并参与绿建节能计算） 4.50厚C20细石混凝土（无结构板，普通回填）；或80厚C25混凝土，内配∅6@200单层双向钢筋（无结构板，大开挖回填）；或钢筋混凝土结构板（有结构板，厚度及配筋详结构，降板100） 5.100厚碎石或碎砖，灌M2.5水泥砂浆，表面随抹找平6.素土夯实，夯实系数不小于0.952.1.2 地面2商业、物管等公共建筑内的卫生间1.30厚防滑地砖面层（含结合层）（用于商铺内部由业主自理，用于商业服务网点公共卫生间时须做此道） 2.1.5厚JS防水涂料在管周、管井、地漏、烟风道等阴角部分涂刷防水附加层，宽度不小于250，卷起高度不小于300,墙角处沿墙高和楼板水平方向 3.最薄处30厚C20细石混凝土找坡，内配∅4间距100钢筋网片,1%坡向地漏 4.25厚XPS挤塑聚苯板（隔潮层，并参与绿建节能计算） 5.1.5厚JS防水涂料,侧墙上翻300，管道穿楼板处 1.5厚JS防水涂料加强（直径200），上翻300。

（楼面防水层向门外延伸500，向门的两侧延伸200） 6.50厚C20细石混凝土压实抹光（无结构板，普通回填）；或80厚C25混凝土压实抹光，内配∅6@200单层双向钢筋（无结构板，大开挖回填）；或钢筋混凝土结构板表面修补平整（有结构板，厚度及配筋详结构，降板130）7.100厚碎石或碎砖，灌M2.5水泥砂浆，表面随抹找平8.素土夯实，夯实系数不小于0.952.1.3 地面3开敞入口空间、架空层地面等10厚防滑地砖（20厚防滑石材），白色水泥膏擦缝（材质及样式详景观或装修图纸）20厚（石材30厚）1：3干硬性水泥砂浆粘结层，表面撒素水泥粉1.5厚JS防水涂料防潮层50厚C20细石混凝土压实抹光（无结构板，普通回填）；或80厚C25混凝土压实抹光，内配∅6@200单层双向钢筋（无结构板，大开挖回填）100厚碎石或碎砖，灌M2.5水泥砂浆，表面随抹找平素土夯实，夯实系数不小于0.952.1.4 地面4电表间1.30厚C20细石砼找平层，压实抹光2.20厚1:3水泥砂浆 3.1.5厚JS防水涂料防潮层，上翻超出完成面300高 4.50厚C20细石混凝土压实抹光（无结构板，普通回填）；或80厚C25混凝土压实抹光，内配∅6@200单层双向钢筋（无结构板，大开挖回填）；或钢筋混凝土结构板表面修补平整（有结构板，厚度及配筋详结构，降板50）5.100厚碎石或碎砖，灌M2.5水泥砂浆，表面随抹找平 6.素土夯实，夯实系数不小于0.952.1.5 地面5管道井1.20厚1：3水泥砂浆找平抹光;（水表间、水暖井等设置有地漏的房间做法改为“最薄处20厚1：3水泥砂浆（掺5%防水剂）找平抹光，1%坡向地漏”）2.1.5厚JS防水涂料防潮层, 上翻超出完成面300高3.50厚C20细石混凝土（无结构板，普通回填）压实抹光；或80厚C25混凝土压实抹光，内配∅6@200单层双向钢筋（无结构板，大开挖回填）；或钢筋混凝土结构板表面修补平整（有结构板，厚度及配筋详结构，降板50） 4.100厚碎石或碎砖，灌M2.5水泥砂浆，表面随抹找平 5.素土夯实，夯实系数不小于0.952.1.6 地面6地上水泵房1.最厚处70厚C20混凝土压实抹光，微坡向地漏或浅地沟 2.1.5厚JS防水涂料, 上翻超出完成面300高3.50厚C20细石混凝土压实抹光（无结构板，普通回填）；或80厚C25混凝土压实抹光，内配∅6@200单层双向钢筋（无结构板，大开挖回填）；或钢筋混凝土结构板表面修补平整（有结构板，厚度及配筋详结构，降板70） 4.100厚碎石或碎砖，灌M2.5水泥砂浆，表面随抹找平 5.素土夯实，夯实系数不小于0.952.1.7 地面7消控室、监控室防静电地面铺贴防静电聚氯乙烯（PVC）地面，由专业厂家施工45厚C20细石混凝土压实抹平25厚XPS挤塑聚苯板（隔潮层，并参与绿建节能计算）50厚C20细石混凝土压实抹光（无结构板，普通回填）；或80厚C25混凝土压实抹光，内配∅6@200单层双向钢筋（无结构板，大开挖回填）；或钢筋混凝土结构板表面修补平整（有结构板，厚度及配筋详结构，降板70）100厚碎石或碎砖，灌M2.5水泥砂浆，表面随抹找平素土夯实，夯实系数不小于0.952.1.8 楼面1 住宅起居室、书房、卧室、餐厅、户内走道等15厚防滑地板系统（详装修设计）60厚C20细石混凝土，压实抹平(内含地暖管）抗裂钢丝网∅3@50x50（在地暖管上方）平铺铝箔辐射层铺保温板（材料及厚度详节能专篇）钢筋混凝土楼板清理干净 2.1.9 楼面2 住宅厨房（带防水层） 1.8~10厚防滑地砖，白色水泥膏擦缝（地砖材质及样式详装修） 2.15厚1:3干硬性水泥砂浆结合层，表面撒水泥粉 3.40厚C20细石混凝土压实抹平(内含地暖管） 4.抗裂钢丝网∅3@50x50（在地暖管上方） 5.平铺铝箔辐射层 6.铺保温板（材料及厚度详节能专篇）7.1.5厚JS 防水涂料,侧墙上翻300，管道穿楼板处1.5厚JS 防水涂料加强（直径200），上翻300。

无锡万科金域缇香高层二区工程混凝土工程施工方案该工程是由无锡东城房地产有限公司投资兴建的“无锡万科金域缇香高层二区（15＃楼、22#楼、23#楼）住宅及地库3”工程，由上海住远建设工程监理有限公司负责监理，由通州建总集团有限公司承建。

该工程位于无锡市新区长江北路与宏源路交汇处，该工程由一幢地下一层，地上十层,二幢地下一层,地上十八层及一幢地下一层地库组成。

1、施工准备1。

1 材料及主要机具:1。

1.1本工程结构混凝土均采用商品混凝土。

商品混凝土供货单位仍采用本工程一期工程的供货单位，砼进场，生产单位必须提供资质证书、产品准用证、产品合格证、砼配比单等。

施工现场的验收人员应及时检查有关必备资料是否齐全,及时进行砼坍落度的测试，看是否符合设计及规范要求,会同监理人员及时做好砼试块的抽样制作工作，认真做好三块，即同条件养护试件、等效养护龄期试块和标准养护试块。

1.1。

2 主要机具：平锹、插入式振捣器、木抹子、长抹子、铁插尺、铁板等. 1。

2 作业条件1.2.1 浇筑混凝土层段的模板、钢筋、预埋件及管线等全部安装完毕，经检查符合设计要求，并办完隐、预检手续。

1.2.2 浇筑混凝土用的架子及马道已支搭完毕,并经检查合格。

1。

2.3 混凝土配合比通知单。

1.2。

4 工长根据本施工方案对操作班组已进行全面施工技术交底，混凝土浇筑申请已被批准。

1.2.5 各种材料供应满足连续浇灌的需要,所需机具如振动器、运输工具、串筒等应备足,浇筑前检查其完成情况。

劳动力安排要满足连续施工作业需要。

2、操作工艺2。

1 工艺流程；→→2。

2 作业准备:浇筑前应将模板内的垃圾、泥土等杂物及钢筋上的油污清除干净，并检查钢筋的水泥砂浆垫块是否垫好。

对混凝土基层应浇水湿润,但基层表面不应留有积水.使用木模板时应浇水使模板湿润.柱子模板的扫除口应在清除杂物及积水后再封闭.剪刀墙根部松散混凝土已剔掉清净.2.3 泵送混凝土时必须保证混凝土泵连续工作，如果发生故障,停歇时间超过45min或混凝土出现离析现象，应立即用压力水或其他方法冲洗管内残留的混凝土。
