三相异步电动机降压启动的控制线路3

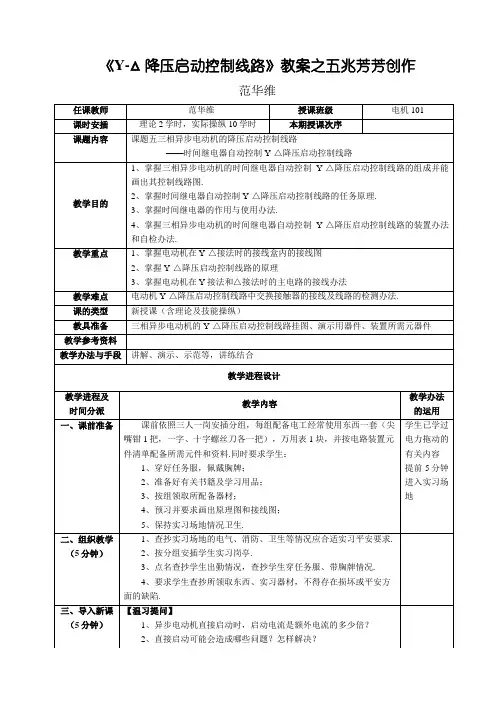

《Y-△降压启动控制线路》教案之五兆芳芳创作范华维3、罕有的降压启动办法有哪几种？【新课引入】降压启动的寄义：是指利用启动设备将电压适当下降后，夹道电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压恢复到额外电压正常运转.Y-△降压启动的寄义：是指电动机启动时，把定子绕组接成Y 形，以下降启动电压，限制启动电流.经几秒，当电动机启动后，再把定子绕组接成△形，使电动机全压运行.四、新课讲解（共70分钟）（10分钟）（10分钟）（30分钟）（20分钟）一、理论知识【任务一】电动机定子绕组Ｙ、△接法如何实现？电动机定子绕组Ｙ、△接法接线盒内部接线图【任务二】电动机定子绕组Ｙ、△接法时，其绕组上的电压和电流有什么区别？电动机启动时接成Y形，加在每相定子绕组上的启动电压只有△接法的13，启动电流为△接法的13，启动转矩也只有△接法的13.所以这种降压启动办法，只适用于轻载或空载下启动.结论：但凡在正常运行时定子绕组作△形连接的异步电动机，均可采取这种降压启动办法.【任务三】时间继电器自动控制Y-△降压启动控制线路（重点）示范：电动机在△、Y接法时接线盒内的接线和出线阐发电路原理，总结线路优点示范：时间继电器的结构整定与时间调整（重点）示范：利用示教板讲解KM、KM Y与KM△在主电路中的连接办法（重点）自检部分可在学生接线完成后，集中讲解并作示范（难点）示范：利用示教板演示自检进程（按钮启动、自锁、联锁）按下SB1时间继电器自动控制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成.接触器KM 做引入电源用，接触器KM Y 和KM △辨别作Y 形降压启动用和△运行用，时间继电器KT 用作控制Y 形降压启动时间和完成Y-△自动切换.SB1是启动按钮，SB2是停止按钮，FU1作主电路的短路庇护，FU2作控制电路的短路庇护，KH 作过载庇护.线路的任务原理如下： 降压启动：先合上电源开关QF.停止时，按下SB2便可.该线路中，接触器KM Y 得电以后，通过KM Y 的帮助常开触头使接触器KM 得电动作，这样KM Y 的主触头是在无负载的条件下进行闭合KM Y 线圈得电 KM Y 常开触头闭合KM 线圈得电KM 自锁触头闭合自锁KM 主触头闭合KM Y 主触头闭合 电动机M 接成Y 形降压启动KM Y 联锁触头分断对KM △ 联锁KT 线圈得当M 转速上升到一定值时，KT 延时结束 KT 常闭触头分断KM Y 线圈失电KM Y 常开触头分断KM Y 主触头分断，解除Y 形连KM Y 联锁触头闭合KM △线圈得电KM △联锁触头分断KM △主触头闭合对KM Y 联KT 线圈失电KT 常闭触头瞬时闭合 电动机M 接成△全压运行。

实验十 三相鼠笼式异步电动机串电阻降压起动控制线路
掌握三相异步电动机串电阻降压起动控制线路的接线\工作原理和常见故障排除方法
1、手动接触器控制串电阻降压起动控制线路：
把三相可调电压调至线电压380V ，按下屏上“关”按钮。

按图7-1接线。

图中SB 1、SB 2、SB 3、KM 1、KM 2选用D64--2挂件， R 选用控制屏上的白炽灯泡，
三相异步电动机用DJ26。

(1) 开启控制屏电源总开关，按启动按钮，接通380V 交流电源。

(2) 按下SB 1，观察并记录电动机串电阻起动运行情况。

(3) 再按下SB 2，观察并记录电动机全压运行情况。

(4) 按下SB 3使电机停转后，按住 SB 2不放，再同时按SB 1，观察并记录全压起动时电动机和接触器运行情况。

FR
2、时间继电器控制串电阻降压起动控制线路：
关断电源后，按图7-2接线。

图中SB
1、SB
2
、KM
1
、KM
2
、KT
1
选用D64挂件，
R选用白炽灯泡，电机用DJ26。

(1)开启控制屏电源总开关，按启动按钮，接通380V交流电源。

(2) 按下启动按钮SB2，观察并记录电动机串电阻起动时各接触器吸合情况、电动机运行状态。

(3) 隔一段时间，时间继电器KT1吸合后，电动机全压运行时各接触器吸合情况、电动机运行状态。

图7-2 时间继电器控制串电阻降压起动控制线路
思考题
1、画出手动接触器控制串电阻降压起动控制线路和时间继电器控制串电阻降压起动控制线路工作原理流程图。

2、降压起动的自动控制与手动控制线路比较，有哪些优点？。

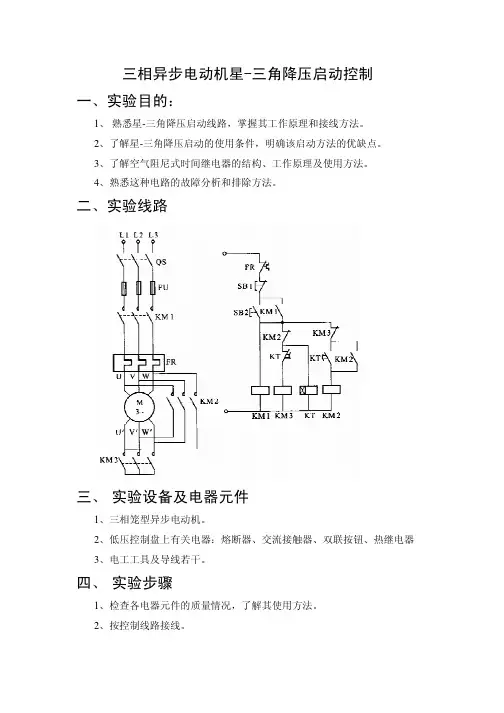

三相异步电动机星-三角降压启动控制 一、实验目的：
1、 熟悉星-三角降压启动线路，掌握其工作原理和接线方法。

2、了解星-三角降压启动的使用条件，明确该启动方法的优缺点。

3、了解空气阻尼式时间继电器的结构、工作原理及使用方法。

4、熟悉这种电路的故障分析和排除方法。

二、实验线路
三、 实验设备及电器元件
1、三相笼型异步电动机。

2、低压控制盘上有关电器：熔断器、交流接触器、双联按钮、热继电器 3、电工工具及导线若干。

四、 实验步骤
1、检查各电器元件的质量情况，了解其使用方法。

2、按控制线路接线。

3、检查线路，确认无误后，可通电实验。

4、按下启动按钮 SB2，仔细观察电机的启动情况，注意在转速上升过程中， 是否听到时间继电器延时开关触点通断的声音，待电机平稳运行后，按 下 SB1，电动机应可靠停车。

5、调节时间继电器的延时时间，重复步骤 4，注意观察延时长短对电动机启 动性能的影响。

五、 思考题
1、说明电动机降压启动的目的和实质，星-三角降压启动是降低定子绕组的 相电压还是线电压？这种降压启动使启动电流降低了多少？它有什么缺 点？ 2、若把时间继电器的延时常开与常闭触点接错，电路工作状态会怎样？ 3、分清通电延时与断电延时的区别，自行设计一个用断电延时继电器控制 的星-三角降压启动电路 4、分析实验中遇到的困难和实验过程中发生的故障情况，总结实验体会。

。

三相异步电动机Y-△降压起动的控制设计《电⽓控制与PLC应⽤》课程设计说明书设计题⽬：三相异步电动机Y-△换接起动控制设计专业及班级：XXX指导教师：XXX学⽣姓名：XXX学号：XXXX设计时间：XXXXXXXX⽬录⼀、设计题⽬ (1)⼆、控制要求 (1)三、设计内容 (1)1、设计原理 (1)2、I/O配置接线图 (2)3、⼯作过程 (3)4、程序设计梯形图 (4)5、程序设计指令图 (4)6、元件介绍 (4)总结 (8)参考⽂献 (9)⼀、设计题⽬利⽤三菱可编程控制器实现三相异步电动机Y-△降压起动的控制设计。

⼆、控制要求接触器1KM~3KM的作⽤分别是控制电源、Y形起动、△运⾏。

①按下起动按钮SB2后，电动机M先作Y起动，10s钟后⾃动转换为△运⾏。

②若任何情况下外部按下停⽌按钮SB1或热继电器FR动作时，都会导致电动机停⽌。

三、设计内容1、设计原理容量较⼤的电动机。

通常采⽤降压启动⽅式。

降压启动的⽅式很多，有星三⾓启动，⾃耦降压启动，串联电抗器降压启动，延边三⾓形启动等。

本⽂介绍电动机的星三⾓(Y⼀△)启动⽅式。

所谓Y⼀△启动，是指启动时电动机绕组接成星形，启动结束进⼊运⾏状态后，电动机绕组接成三⾓形。

在启动时。

电机定⼦绕组因是星形接法，所以每相绕组所受的电压降低到运⾏电压的57.7％，启动电流为直接启动时的1／3，启动转矩也同时减⼩到直接启动的1／3。

所以这种启动⽅式只能⼯作在空载或轻载启动的场合。

电动机Y－△启动的电路图，U1－U2、V2－V2、Wl－W2是电动机M的三相绕组。

如果将U2、V2和W2在接线盒内短接则电动机被接成星形；如果将U1和W2、V1和U2、W1和V2分别短接，则电动机被接成三⾓形。

实现电动机的Y－△启动控制电路见图1。

图1 2、I/O配置接线图图2 I/O配置接线图表1 I/O配置表2 硬件配置表3、⼯作过程按下启动按钮SB1，接触器KM3线圈得电，KM3的主触点闭合，KM3辅助触点（常开）闭合，接触器KM1和时间继电器的线圈得电，KM1主触点闭合，将电动机的三相绕组接成星形，电动机进⼊星形启动状态；KM1的辅助触点KM1－1闭合，使电路维持在启动状态。

控制系统综合应用实训报告书专业：电气工程及其自动化班级：电气3班姓名：学号： ************指导教师：李杨清张立明李祥德自动控制与机械工程学院２０１4年12月第一部分电气线路安装调试技能训练技能训练题目一: 三相异步电动机Y-△降压启动控制一.课题分析星—三角降压启动时常用的方法之一。

凡是正常运行时三相定子绕组为三角形联结的三相笼型异步电动机，都可采用星—三角降压启动。

启动时，先将定子绕组按星型联结，接入/1，因此能减少启动三相交流电源。

此时，由于电动机每相绕组电压只为正常工作电压的3电流，待电动机转速接近额定转速时，再将电动机定子绕组改成三角形联结，各相绕组承受额定工作电压，电动机进入正常运转。

这种启动方法简便、经济，不仅适用于轻载启动，也适用于重负载下的启动。

在该电路中，电动机起动过程的星---三角转换是靠时间继电器自动完成的。

合上三相电源开关QA，按下起动按钮SB2，KM1、KT、KM3线圈同时通电并自锁，KM1主触点闭合，接通电动机三相电源，KM3的主触点闭合，将电动机的尾端连接，电动机接成星形连接，开始减压起动。

时间继电器KT延时时间设定为电动机起动过程时间（一般为6～8s），当电动机转速接近额定转速时，时间继电器整定时间到，KT动作，其对应的常闭触点断开，常开触点闭合，前者使KM3线圈断电释放，KM3的辅助常闭触点闭合，为KM2的线圈通电做好准备，后者使KM2线圈通电吸合，电动机由星形联结改成三角形联结，进入正常运行。

而KM2常闭触点断开，，使时间继电器KT在电动机星形联结/三角形联结起动完成后断电，电路中实现了KM2与KM3的电气互锁。

二.实训电气原理图如图1.1.1为三相异步电动机Y-△降压启动控制的原理图：其工作原理如下：当QF闭合，主电路及控制电路均接通。

按下SB2，电流由FU4进入，分两路：一路经FR、SB1、KM1线圈，从FU5流出，当KM1线圈得电时，常开触点闭合，电路自保持，另一路经FR、SB1、KM1、KM2、KT线圈或KM3线圈，从FU5流出。

课程：西门子S7-200PLC定时器、计数器的应用课题：三相异步电动机Y-△降压启动控制线路2、断开延时定时器（TOF）输入端（IN）接通时，定时器位立即为“1”，并把当前值设为0。

输入端（IN）断开时，定时器开始计时，当断开延时定时器（TOF）的计时当前值等于设定时间时，定时器位断开为“0”，并且停止计时。

TOF指令必须用负跳变（由on到off）的输入信号启动计时。

3、有记忆功能的接通延时型定时器（TONR）输入端（IN）接通时，接通有记忆接通延时定时器（TONR），并开始计时，当定时器（TONR）的当前值等于或大于设定值时，该定时器位被置位为“1”。

定时器（TONR）累计值达到设定值后，定时器（TONR）继续计时，一直计到最大值32767。

查阅STEP7-MicroWin软件中有关TOF指令的内容。

查阅STEP7-MicroWin软件中有关TONR指令的内容。

结合STEP7-MicroWin软件的帮助文件，讲解TOF定时器的特点。

结合STEP7-MicroWin软件的帮助文件，讲解TONR定时器的特点。

写出TOF指令的主要特点。

写出TONR指令的主要特点。

输入端（IN）断开时，定时器（TONR）的当前值保持不变，定时器位不变。

输入端（IN）再次接通，定时器当前值从原保持值开始再往上累计时间，继续计时。

可以用定时器（TONR）累计多次输入信号的接通时间。

上电周期或首次扫描时，定时器（TONR）的定时器位为“0”，当前值保持，可利用复位指令（R）清除定时器（TONR）的当前值。

4、应用定时器的注意事项1）不能把一个定时器号同时用作断开延时定时器（TOF）和接通延时定时器（TON）（相当于同一定时器号既用作模拟断电延时型的物理时间继电器功能，又用作模拟通电延时型的物理时间继电器功能）。

2）使用复位（R）指令对定时器复位后，定时器位为“0”，定时器当前值为0。

3）有记忆接通延时定时器（TONR）只能通过复位指仿照教师演示的简单应用程序，自行编程调试，理解三种定时器的工作原理和特点。
