电流大控制电路

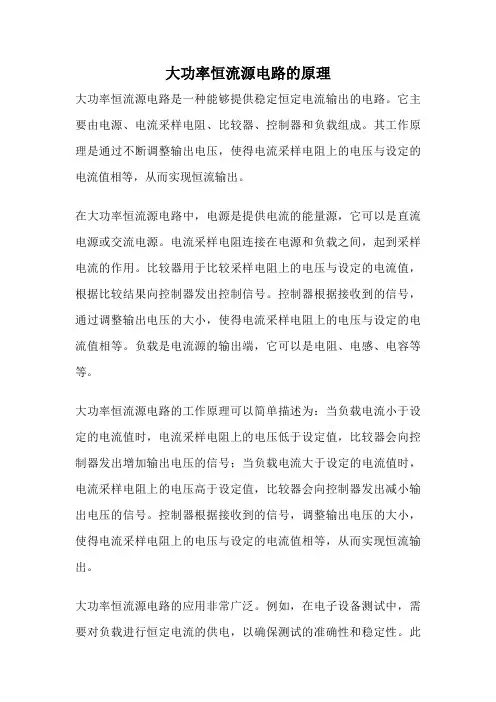

大功率恒流源电路的原理
大功率恒流源电路是一种能够提供稳定恒定电流输出的电路。

它主要由电源、电流采样电阻、比较器、控制器和负载组成。

其工作原理是通过不断调整输出电压，使得电流采样电阻上的电压与设定的电流值相等，从而实现恒流输出。

在大功率恒流源电路中，电源是提供电流的能量源，它可以是直流电源或交流电源。

电流采样电阻连接在电源和负载之间，起到采样电流的作用。

比较器用于比较采样电阻上的电压与设定的电流值，根据比较结果向控制器发出控制信号。

控制器根据接收到的信号，通过调整输出电压的大小，使得电流采样电阻上的电压与设定的电流值相等。

负载是电流源的输出端，它可以是电阻、电感、电容等等。

大功率恒流源电路的工作原理可以简单描述为：当负载电流小于设定的电流值时，电流采样电阻上的电压低于设定值，比较器会向控制器发出增加输出电压的信号；当负载电流大于设定的电流值时，电流采样电阻上的电压高于设定值，比较器会向控制器发出减小输出电压的信号。

控制器根据接收到的信号，调整输出电压的大小，使得电流采样电阻上的电压与设定的电流值相等，从而实现恒流输出。

大功率恒流源电路的应用非常广泛。

例如，在电子设备测试中，需要对负载进行恒定电流的供电，以确保测试的准确性和稳定性。

此
外，大功率恒流源电路还可以用于电池充电、电动车充电桩、LED 驱动等领域。

大功率恒流源电路通过不断调整输出电压，使得电流采样电阻上的电压与设定的电流值相等，从而实现恒流输出。

它在各个领域都有着广泛的应用，为电子设备的测试和负载供电提供了稳定可靠的电流输出。

可控双向电流源电路图
可控双向电流源电路如图所示,它由E1组成的高阻抗电压跟随器及CD4051 8选1双向模拟开关组成。

电路中节点A和B的电压可分别由下式确定,即
UA=(Uoot+Uin)/2
UB=UA[1+(R1+R2)]
若R1=R2,则
UB=2UA=Uout+Uin
Iout=Uin/Rout
Rout=Rxi(i=1,2,3,4, (7)
由上式可见,电路的输出电流可由输入电压Uin及输出电阻Rout控制,若Uin不变时,只要改变Rout便可对输出电流进行控制。

IC2的⑨、⑩、①脚为控制端,当⑥脚为低电平时,控制端对模拟开关的选通功能见下表。

当选通的模拟开关启动时,也就选择了相对应的输出电阻Rout。

输人电压的极性决定了电路是输出电流源,还是吸收电流源。

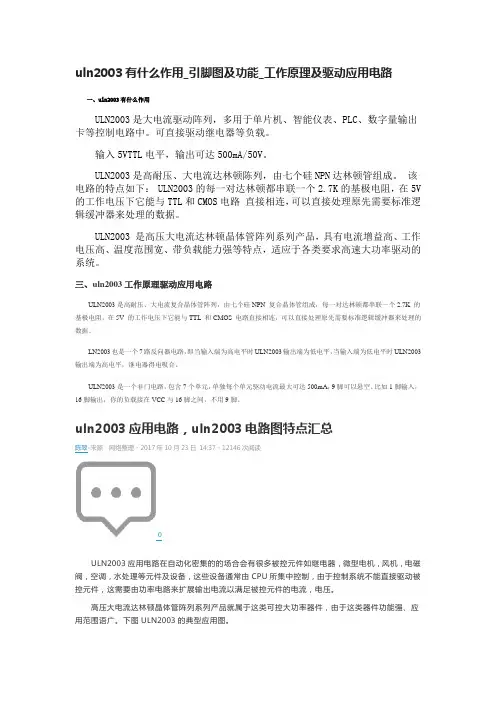

uln2003有什么作用_引脚图及功能_工作原理及驱动应用电路一、uln2003有什么作用ULN2003是大电流驱动阵列，多用于单片机、智能仪表、PLC、数字量输出卡等控制电路中。

可直接驱动继电器等负载。

输入5VTTL电平，输出可达500mA/50V。

ULN2003是高耐压、大电流达林顿陈列，由七个硅NPN达林顿管组成。

该电路的特点如下： ULN2003的每一对达林顿都串联一个2.7K的基极电阻，在5V 的工作电压下它能与TTL和CMOS电路直接相连，可以直接处理原先需要标准逻辑缓冲器来处理的数据。

ULN2003 是高压大电流达林顿晶体管阵列系列产品，具有电流增益高、工作电压高、温度范围宽、带负载能力强等特点，适应于各类要求高速大功率驱动的系统。

三、uln2003工作原理驱动应用电路ULN2003是高耐压、大电流复合晶体管阵列，由七个硅NPN 复合晶体管组成，每一对达林顿都串联一个2.7K 的基极电阻，在5V 的工作电压下它能与TTL 和CMOS 电路直接相连，可以直接处理原先需要标准逻辑缓冲器来处理的数据。

LN2003也是一个7路反向器电路，即当输入端为高电平时ULN2003输出端为低电平，当输入端为低电平时ULN2003输出端为高电平，继电器得电吸合。

ULN2003是一个非门电路，包含7个单元，单独每个单元驱动电流最大可达500mA，9脚可以悬空。

比如1脚输入，16脚输出，你的负载接在VCC与16脚之间，不用9脚。

陈翠•来源：网络整理• 2017年10月23日14:37 • 12146次阅读ULN2003应用电路在自动化密集的的场合会有很多被控元件如继电器，微型电机，风机，电磁阀，空调，水处理等元件及设备，这些设备通常由CPU所集中控制，由于控制系统不能直接驱动被控元件，这需要由功率电路来扩展输出电流以满足被控元件的电流，电压。

高压大电流达林顿晶体管阵列系列产品就属于这类可控大功率器件，由于这类器件功能强、应用范围语广。

4种直流电机控制电路详解，含图含公式，直观又细致，不懂都难！旺材电机与电控2小时前私信“干货”二字，即可领取138G伺服与机器人专属及电控资料！直流电机在家用电器、电子仪器设备、电子玩具、录相机及各种自动控制中都有广泛的应用。

但对它的使用和控制，很多读者还不熟悉，而且其技术资料亦难于查找。

直流电机控制电路集锦，将使读者“得来全不费功夫”!在现代电子产品中，自动控制系统，电子仪器设备、家用电器、电子玩具等等方面，直流电机都得到了广泛的应用。

大家熟悉的录音机、电唱机、录相机、电子计算机等，都不能缺少直流电机。

所以直流电机的控制是一门很实用的技术。

本文将详细介绍各种直流电机的控制技术。

直流电机，大体上可分为四类：第一类为有几相绕组的步进电机。

这些步进电机，外加适当的序列脉冲，可使主轴转动一个精密的角度(通常在1.8°--7.5°之间)。

只要施加合适的脉冲序列，电机可以按照人们的预定的速度或方向进行连续的转动。

步进电机用微处理器或专用步进电机驱动集成电路，很容易实现控制。

例如常用的S A A l027或S A A l024专用步进电机控制电路。

步进电机广泛用于需要角度转动精确计量的地方。

例如：机器人手臂的运动，高级字轮的字符选择，计算机驱动器的磁头控制，打印机的字头控制等，都要用到步进电机。

第二类为永磁式换流器直流电机，它的设计很简单，但使用极为广泛。

当外加额定直流电压时，转速几乎相等。

这类电机用于录音机、录相机、唱机或激光唱机等固定转速的机器或设备中。

也用于变速范围很宽的驱动装置，例如：小型电钻、模型火车、电子玩具等。

在这些应用中，它借助于电子控制电路的作用，使电机功能大大加强。

第三类是所谓的伺服电机，伺服电机是自动装置中的执行元件，它的最大特点是可控。

在有控制信号时，伺服电机就转动，且转速大小正比于控制电压的大小，除去控制信号电压后，伺服电机就立即停止转动。

伺服电机应用甚广，几乎所有的自动控制系统中都需要用到。

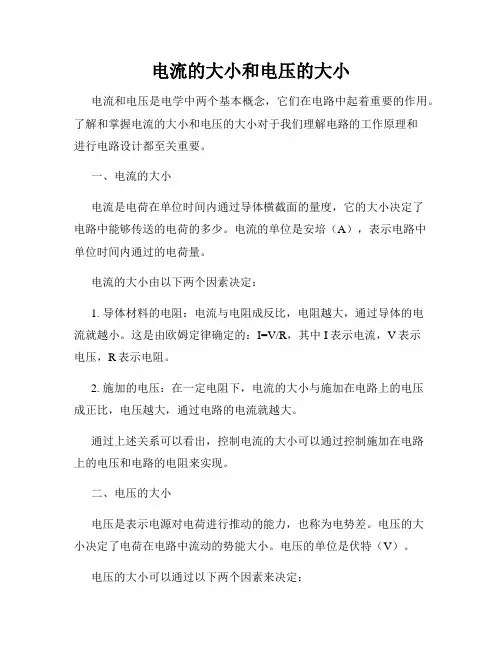

电流的大小和电压的大小电流和电压是电学中两个基本概念，它们在电路中起着重要的作用。

了解和掌握电流的大小和电压的大小对于我们理解电路的工作原理和进行电路设计都至关重要。

一、电流的大小电流是电荷在单位时间内通过导体横截面的量度，它的大小决定了电路中能够传送的电荷的多少。

电流的单位是安培（A），表示电路中单位时间内通过的电荷量。

电流的大小由以下两个因素决定：1. 导体材料的电阻：电流与电阻成反比，电阻越大，通过导体的电流就越小。

这是由欧姆定律确定的：I=V/R，其中I表示电流，V表示电压，R表示电阻。

2. 施加的电压：在一定电阻下，电流的大小与施加在电路上的电压成正比，电压越大，通过电路的电流就越大。

通过上述关系可以看出，控制电流的大小可以通过控制施加在电路上的电压和电路的电阻来实现。

二、电压的大小电压是表示电源对电荷进行推动的能力，也称为电势差。

电压的大小决定了电荷在电路中流动的势能大小。

电压的单位是伏特（V）。

电压的大小可以通过以下两个因素来决定：1. 电源的特性：不同的电源提供的电压大小是不同的，比如电池通常提供1.5V或者3V的电压。

2. 电路的拓扑结构：在电路中，电压可以沿着不同的路径产生不同的变化。

在并联电路中，不同的元件处于相同的电压下；在串联电路中，电压可以根据元件的电阻比例分配。

通过上述关系可以看出，控制电压的大小可以通过选择合适的电源和设计电路的拓扑结构来实现。

总结起来，电流和电压是电学中两个重要的概念。

电流决定了电路中通过的电荷的多少，它的大小与电阻和施加的电压有关；而电压决定了电荷在电路中流动的势能大小，它的大小与电源的特性和电路的拓扑结构有关。

了解电流和电压的大小对于我们正确理解电路工作原理和进行电路设计都是至关重要的。

只有掌握了这些基本概念和关系，我们才能更好地应用电学知识，解决实际问题，发挥电力在各个领域的重要作用。

电机启动电流大小原因和控制电机启动电流的大小与电机的设计参数密切相关。

电机的设计参数包括电机的额定电压、额定功率、定子电流等。

额定电压和额定功率是电机设计中最基本的参数，它们决定了电机的负载能力和工作效率。

在启动过程中，电机通常需要供给较大的启动电流来克服转矩惯性和负载的阻力。

电机的定子电流随着负载的变化而变化，所以电机的启动电流也会随之变化。

另外，电机的设计也会考虑到启动时的电流大小，采取相应的措施来保证电机的正常启动。

电源电压也会影响电机启动电流的大小。

通常情况下，电机的启动电流与电源电压成正比。

如果电源电压较低，电机启动电流会相应增大；如果电源电压较高，电机启动电流会相应减小。

因此，在控制电机启动电流时，可以通过调节电源电压来达到一定程度的控制。

此外，电机的负载特性也会影响电机启动电流的大小。

负载特性包括负载转矩、负载惯性等。

对于需要先克服一定转矩阻力才能正常启动的负载，电机启动电流通常会较大。

而对于负载转矩较小或者惯性较小的负载，电机启动电流会相应较小。

在控制电机启动电流的大小时，可以采用软启动的方法。

软启动是通过逐步增加电压或逐渐提供激励电流的方式来启动电机，以避免电机启动时产生较大的电流冲击。

软启动可以使用专门的软启动器件或者调整电源电压来实现。

另外，降低电源电压也可以控制电机启动电流的大小。

通过调节电源电压的大小，可以降低电机启动时的电流。

在实际应用中，可以使用变压器或调整电源电压的方法来控制电机启动电流。

此外，还可以通过调整启动方式来控制电机启动电流的大小。

根据实际需求选择合适的启动方式，如星三角启动、电阻式启动或变频启动等。

这些启动方式可以通过调整启动电路的连接方式或控制装置来实现。

综上所述，电机启动电流的大小受多个因素影响，包括电机设计参数、电源电压和负载特性等。

在实际应用中，可以通过软启动、降低电源电压或调整启动方式等方法来控制电机启动电流的大小，以满足电机的启动要求。

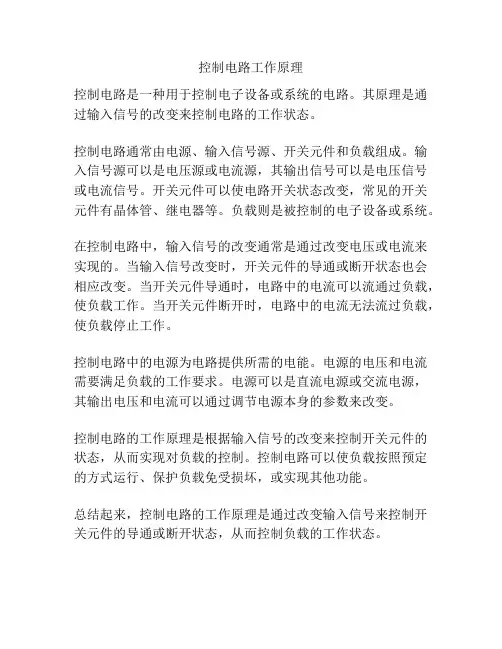

控制电路工作原理
控制电路是一种用于控制电子设备或系统的电路。

其原理是通过输入信号的改变来控制电路的工作状态。

控制电路通常由电源、输入信号源、开关元件和负载组成。

输入信号源可以是电压源或电流源，其输出信号可以是电压信号或电流信号。

开关元件可以使电路开关状态改变，常见的开关元件有晶体管、继电器等。

负载则是被控制的电子设备或系统。

在控制电路中，输入信号的改变通常是通过改变电压或电流来实现的。

当输入信号改变时，开关元件的导通或断开状态也会相应改变。

当开关元件导通时，电路中的电流可以流通过负载，使负载工作。

当开关元件断开时，电路中的电流无法流过负载，使负载停止工作。

控制电路中的电源为电路提供所需的电能。

电源的电压和电流需要满足负载的工作要求。

电源可以是直流电源或交流电源，其输出电压和电流可以通过调节电源本身的参数来改变。

控制电路的工作原理是根据输入信号的改变来控制开关元件的状态，从而实现对负载的控制。

控制电路可以使负载按照预定的方式运行、保护负载免受损坏，或实现其他功能。

总结起来，控制电路的工作原理是通过改变输入信号来控制开关元件的导通或断开状态，从而控制负载的工作状态。

一种实用的BOOST电路0 引言在实际应用中经常会涉及到升压电路的设计，对于较大的功率输出，如70W以上的D C／DC升压电路，由于专用升压芯片内部开关管的限制，难于做到大功率升压变换，而且芯片的价格昂贵，在实际应用时受到很大限制。

考虑到Boost升压结构外接开关管选择余地很大，选择合适的控制芯片，便可设计出大功率输出的DC／DC升压电路。

UC3S42是一种电流型脉宽调制电源芯片，价格低廉，广泛应用于电子信息设备的电源电路设计，常用作隔离回扫式开关电源的控制电路，根据UC3842的功能特点，结合Boo st拓扑结构，完全可设计成电流型控制的升压DC／DC电路，且外接元器件少，控制灵活，成本低，输出功率容易做到100W以上，具有其他专用芯片难以实现的功能。

1 UC3842芯片的特点UC3842工作电压为16~30V，工作电流约15mA。

芯片内有一个频率可设置的振荡器；一个能够源出和吸入大电流的图腾式输出结构，特别适用于MoSFET的驱动；一个固定温度补偿的基准电压和高增益误差放大器、电流传感器；具有锁存功能的逻辑电路和能提供逐个脉冲限流控制的PWM比较器，最大占空比可达100％。

另外，具有内部保护功能，如滞后式欠压锁定、可控制的输出死区时间等。

由UC3842设计的DC／DC升压电路属于电流型控制，电路中直接用误差信号控制电感峰值电流，然后间接地控制PWM脉冲宽度。

这种电流型控制电路的主要特点是：1)输入电压的变化引起电感电流斜坡的变化，电感电流自动调整而不需要误差放大器输出变化，改善了瞬态电压调整率；2)电流型控制检测电感电流和开关电流，并在逐个脉冲的基础上同误差放大器的输出比较，控制PWM脉宽，由于电感电流随误差信号的变化而变化，从而更容易设置控制环路，改善了线性调整率；3)简化了限流电路，在保证电源工作可靠性的同时，电流限制使电感和开关管更有效地工作；4)电流型控制电路中需要对电感电流的斜坡进行补偿，因为，平均电感电流大小是决定输出大小的因素，在占空比不同的情况下，峰值电感电流的变化不能与平均电感电流变化相对应，特别是占空比，50％的不稳定性，存在难以校正的峰值电流与平均电流的误差，即使占空比<50％，也可能发生高频次谐波振荡，因而需要斜坡补偿，使峰值电感电流与平均电感电流变化相一致，但是，同步不失真的斜坡补偿技术实现上有一定的难度。

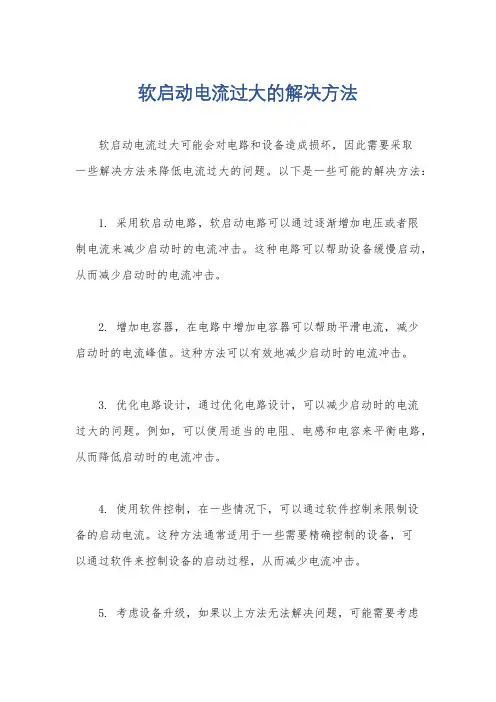

软启动电流过大的解决方法
软启动电流过大可能会对电路和设备造成损坏，因此需要采取
一些解决方法来降低电流过大的问题。

以下是一些可能的解决方法：
1. 采用软启动电路，软启动电路可以通过逐渐增加电压或者限
制电流来减少启动时的电流冲击。

这种电路可以帮助设备缓慢启动，从而减少启动时的电流冲击。

2. 增加电容器，在电路中增加电容器可以帮助平滑电流，减少
启动时的电流峰值。

这种方法可以有效地减少启动时的电流冲击。

3. 优化电路设计，通过优化电路设计，可以减少启动时的电流
过大的问题。

例如，可以使用适当的电阻、电感和电容来平衡电路，从而降低启动时的电流冲击。

4. 使用软件控制，在一些情况下，可以通过软件控制来限制设
备的启动电流。

这种方法通常适用于一些需要精确控制的设备，可
以通过软件来控制设备的启动过程，从而减少电流冲击。

5. 考虑设备升级，如果以上方法无法解决问题，可能需要考虑
升级设备或者更换更适合的设备，以解决电流过大的问题。

总的来说，软启动电流过大的问题可以通过软启动电路、增加电容器、优化电路设计、软件控制和设备升级等多种方法来解决。

针对具体情况需要综合考虑各种因素来选择合适的解决方法。

电流控制技术和斜坡补偿一、电流型控制原理及特点原理：电流型脉宽调制(PWM)控制器是在普通电压反馈PWM 控制环内部增加了电流反馈的控制环节,因而除了包含电压型PWM 控制器的功能外,还能检测开关电流或电感电流,实现电压电流的双环控制。

控制原理框图如下图（图1）所示。

图 1 双环电流型控制器原理图从图 1 可以看出,电流型控制器有两个控制闭合环路:一个是输出电压反馈误差放大器Ａ,用于与基准电压比较后产生误差电压;另一个是变压器初级(电感)中电流在Rs 上产生的电压与误差电压进行比较,产生调制脉冲的脉宽,使得误差信号对峰值电感电流起着实际控制作用。

系统工作过程如下:假定输入电压下降,整流后的直流电压下降,经电感延迟使输出电压下降,经误差放大器延迟Vca 上升,占空比变化,从而维持输出电压不变,在电流环中电感的峰值电流也随输入电压下降,电感电流的斜率di/dt 下降,导致斜坡电压推迟到达Vca,使PWM 占空比加大,起到调整输出电压的作用。

由于既对电压又对电流起控制作用,所以控制效果较好在实际中得到广泛应用。

特点：a)由于输入电压Vi 的变化立即反映为电感电流的变化,不经过误差放大器就能在比较器中改变输出脉冲宽度(电流控制环),因而使得系统的电压调整率非常好,可达到0.01%V, 能够与线性移压器相比。

b)由于双环控制系统内在的快速响应和高稳定性,反馈回路的增益较高,不会造成稳定性与增益的矛盾,使输出电压有很高的精度。

ｃ)由于Rs 上感应出峰值电感电流,只要Rs 上电平达到1V,PWM 控制器就立即关闭,形成逐个脉冲限流电路,使得在任何输入电压和负载瞬态变化时,功率开关管的峰值电流被控制在一定范围内,在过载和短路时对主开关管起到有效保护。

d)误差放大器用于控制,由于负载变化造成的输出电压变化,使得当负载减小时电压升高的幅度大大减小,明显改善了负载调整率。

e)由于系统的内环是一个良好的受控电流放大器,所以把电流取样信号转变成的电压信号和一个公共电压误差放大器的输出信号相比较,就可以实现并联均流,因而系统并联较易实现。

间接电流控制原理介绍间接电流控制原理是一种用于控制电流的技术，它通过间接的方式来调节电路中的电流流动。

与直接电流控制相比，间接电流控制不直接改变电流源的输出，而是使用其他的元件或方法来影响电流的大小。

间接电流控制方法1. 电位器控制电位器是一种被广泛应用于电路中的电阻元件。

通过调节电位器的阻值，可以改变电路中的电压分配，从而间接地控制电流的大小。

当电位器的阻值增大时，电路中的电流将减小；相反，当阻值减小时，电路中的电流则增大。

2. 变压器控制变压器是一种用于改变电压的电器元件。

当变压器的变比发生变化时，即输入电压和输出电压比值发生变化时，电路中的电流也将随之变化。

通过调节变压器的结构或操作，可以实现对电流的间接控制。

3. 断路器控制断路器是一种用于控制电路中电流的开关元件。

当断路器打开时，电流无法通过该断路器进行流动，因此可以间接控制电流的大小。

通过控制断路器的开关状态，可以调节电路中的电流流动情况。

4. 电流源控制电流源是一种稳定输出电流的电器元件。

通过调节电流源的输出电流大小，可以间接地控制电路中的电流。

电流源可以通过变压器、运放电路等方式实现。

间接电流控制应用实例1. 电动机控制在电动机控制中，经常需要调节电机的工作电流以控制其转速或输出功率。

通过使用变压器或调整电阻等方法，可以间接地控制电动机的电流，从而实现对电机的精确控制。

2. LED亮度控制在LED照明中，亮度控制是一个重要的任务。

通过调节电路中的电流，可以改变LED的亮度。

通过使用电位器或调整电流源的输出电流，可以间接地控制LED的亮度。

3. 充电电流控制在电池充电过程中，合理控制充电电流是非常重要的。

通过使用断路器或调整充电器的电流输出，可以间接地控制充电电流的大小，从而保护电池的安全和寿命。

4. 电子设备功耗控制为了提高电子设备的能效和延长电池续航时间，需要对功耗进行控制。

通过优化电路中的电流流动情况，可以间接地控制电子设备的功耗，实现节能的目的。

大功率mos开关电路1.引言1.1 概述大功率MOS开关电路是一种高性能的电力电子器件，用于将低电压、高电流的信号转换为高电压、低电流的信号。

它广泛应用于工业、通信、医疗等领域，用于电源开关、电机驱动、电压变换等电路中。

MOS（Metal-Oxide-Semiconductor）是一种基于金属-氧化物-半导体结构的晶体管。

大功率MOS开关电路利用MOS晶体管的特性，能够在毫秒级或微秒级的时间范围内实现开关操作，并具有高效能、高可靠性和长寿命等优点。

大功率MOS开关电路的工作原理是通过对MOS晶体管的控制电压来完成开关操作。

当输入信号为高电平时，MOS晶体管导通，输出信号为高电平；当输入信号为低电平时，MOS晶体管截止，输出信号为低电平。

这样就实现了对电流的开关控制。

在设计大功率MOS开关电路时，需要考虑多个因素，如输入输出电压的范围、电流的大小、工作频率、功率损耗等。

同时还需要合理选择器件参数、设计适当的保护电路和散热系统，以确保电路的可靠性和稳定性。

随着科技的不断进步，大功率MOS开关电路的性能不断提升。

目前已经出现了多种高性能MOS晶体管和封装技术，使得大功率MOS开关电路在功率密度、效率和体积方面得到了显著的改进。

这为电力电子技术的发展提供了更广阔的应用空间。

综上所述，大功率MOS开关电路作为一种高性能的电力电子器件，在现代化社会中具有重要的应用价值和发展前景。

随着技术的不断创新和进步，相信在不久的将来，大功率MOS开关电路将会在各个领域发挥更大的作用。

1.2 文章结构文章结构部分是对整篇文章的大致分析和安排，它旨在为读者提供一个清晰的指导，使读者能够更好地理解文章的内容和结构。

本文的结构分为引言、正文和结论三个部分。

引言部分通过概述、文章结构和目的三个小节，介绍了本文的主题和写作目的。

首先，我们对大功率MOS开关电路进行了概述，说明了其在实际应用中的重要性和需求。

然后，我们列出了本文的文章结构，包括引言、正文和结论三个部分，为读者提供了整体上的框架。

二极管和三极管控制的转灯电路二极管和三极管控制的转灯电路是一种常见的电子电路，用于实现交替闪烁的效果。

它们通过灵活的电子元件设计，使得灯光在时间序列上交替变化，给人带来视觉上的变化和美感。

转灯电路的核心是二极管和三极管。

二极管是一种具有单向导电特性的元件，它只能让电流从阳极流向阴极，而不允许反向流动。

这个特性可以用来控制电路中的电流流向，从而实现灯光的闪烁效果。

三极管则是一种控制电流放大的元件。

它有三个电极，分别是发射极、基极和集电极。

通过输入电流到基极，可以控制集电极输出的电流。

由于三极管的放大特性，可以利用它来控制灯光的亮度。

在转灯电路中，通常会使用两个二极管和一个三极管。

当电路上的交流电源施加在二极管上时，只有当电压的极性与二极管导通方向一致时，电流才能通过。

这样，当电压的极性变化时，二极管的导通状态也会相应变化。

通过这种方式，可以实现灯光的交替闪烁。

三极管在转灯电路中扮演着关键的角色。

通过控制基极输入电流的大小，可以调节集电极输出电流的大小，从而改变灯光的亮度。

当基极电流为零时，灯光熄灭；当基极电流为最大值时，灯光最亮。

此外，通过连接多个二极管和三极管，可以实现更复杂的转灯效果。

例如，通过连接多个二极管和三极管的串联和并联组合，可以设计出不同的转灯电路，实现各种各样的闪烁效果。

在实际应用中，转灯电路广泛应用于各个领域。

例如，在交通信号系统中，通过控制转灯电路，可以实现红绿灯的交替显示；在电子产品中，转灯电路也常用于指示灯的控制，提高产品的交互体验。

总结起来，二极管和三极管控制的转灯电路是一种常用的电子电路，能够实现灯光的交替闪烁效果。

通过合理的设计和组合，可以实现不同的转灯效果。

在实际应用中，转灯电路被广泛应用于各个领域，提高了产品的交互体验。

希望本文对读者理解转灯电路的原理和应用有所帮助。

三相桥式全控整流电路大电感负载,控制角的范围三相桥式全控整流电路是一种常用的电力电子装置，广泛应用于工业及家用电器领域。

它主要由三相桥整流电路和触发控制电路两部分组成，能够将交流电源转换为直流电源，并且能够实现对电流的精确控制。

在实际应用中，当电路需要连接大电感负载时，我们需要对控制角进行合理的设定，以确保电路的稳定性和安全性。

控制角又称触发角，是指整流元件（如晶闸管）导通开始的时刻相对于电压波峰的延迟时间。

控制角的范围及设定对电路的输出电流、输出电压甚至整个系统的效率都有着重要的影响。

在大电感负载场景中，通过合理设置控制角，能够有效降低电流峰值，减小晶闸管的负荷，从而延长元件的使用寿命。

同时，通过改变控制角的大小还可以实现对输出电压的调节，满足不同场景的需求。

在具体操作中，要根据实际的负载电感数值和电路的工作频率来确定控制角的范围。

通常情况下，控制角的最小值约为0度，即晶闸管的导通瞬间紧跟着电压波峰的出现；而最大控制角则取决于电路的工作频率和负载电感的大小。

一般来说，当频率较高或负载电感较大时，控制角的最大值应该相应地减小。

除了频率和电感的影响，控制角的设定还应综合考虑电路的稳定性和效率。

当控制角过大时，系统中会出现大量的谐波分量，容易产生干扰或损坏其他电子设备。

而当控制角过小时，电路的输出电流波形会出现明显的畸变，影响整个系统的效率和性能。

因此，在具体操作中，应根据负载电感的数值、电路的工作频率、系统的稳定性要求来设定控制角的范围。

一般而言，合理的控制角范围应该使得电路能够稳定工作并满足负载的需求，同时保证系统的效率和性能。

总之，三相桥式全控整流电路在大电感负载场景中的控制角范围是一个关键参数，它的设定直接关系到电路的稳定性和性能。

在实际应用中，我们需要根据负载的电感数值、电路的频率和稳定性要求等因素，合理地设定控制角的范围，以确保整个系统的稳定性、安全性和高效性。

扩电流继电器的作用
扩电流继电器是一种电气设备，它的作用是在电路中控制大电流的开关。

它通常用于控制电流超出普通开关承受范围的情况，可以在低电流控制下实现高电流的开关操作。

扩电流继电器的主要作用可以从以下几个方面来解释：
1. 控制电路中的大电流，扩电流继电器可以在电路中控制大电流的开关，这对于需要大电流操作的设备或系统非常重要。

比如，工业生产中的大型设备、机械或者电动机等都可能需要扩电流继电器来控制其开关。

2. 保护控制设备，扩电流继电器可以用来保护控制设备，当电流超过设定数值时，继电器可以自动切断电路，以防止设备过载或短路，从而保护设备不受损坏。

3. 实现远距离控制，扩电流继电器可以通过远距离控制电路中的大电流开关，这在一些需要远程操作的场合非常有用，比如在电力系统中，可以通过扩电流继电器实现对远端设备的控制。

4. 自动化控制，扩电流继电器可以与其他控制设备配合使用，
实现自动化控制。

比如，在工业自动化生产线中，扩电流继电器可
以根据预设条件自动控制电路中的大电流开关，提高生产效率和安
全性。

总之，扩电流继电器在电路控制中起着非常重要的作用，能够
有效地控制大电流开关，保护设备，实现远距离控制和自动化控制，是电气控制领域中不可或缺的重要设备之一。
