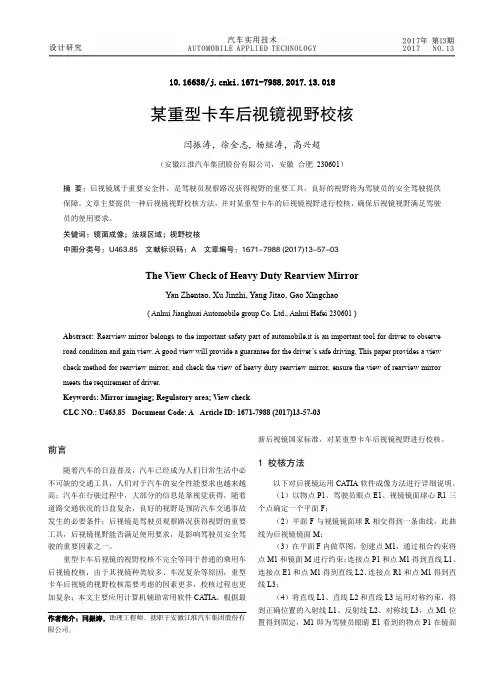

10.16638/ki.1671-7988.2017.13.018某重型卡车后视镜视野校核闫振涛，徐金志, 杨继涛，高兴超（安徽江淮汽车集团股份有限公司，安徽合肥230601）摘要：后视镜属于重要安全件，是驾驶员观察路况获得视野的重要工具，良好的视野将为驾驶员的安全驾驶提供保障。

文章主要提供一种后视镜视野校核方法，并对某重型卡车的后视镜视野进行校核，确保后视镜视野满足驾驶员的使用要求。

关键词：镜面成像；法规区域；视野校核中图分类号：U463.85 文献标识码：A 文章编号：1671-7988 (2017)13-57-03The View Check of Heavy Duty Rearview MirrorYan Zhentao, Xu Jinzhi, Yang Jitao, Gao Xingchao( Anhui Jianghuai Automobile group Co. Ltd., Anhui Hefei 230601 )Abstract:Rearview mirror belongs to the important safety part of automobile.it is an important tool for driver to observe road condition and gain view. A good view will provide a guarantee for the driver’s safe driving. This paper provides a view check method for rearview mirror, and check the view of heavy duty rearview mirror, ensure the view of rearview mirror meets the requirement of driver.Keywords: Mirror imaging; Regulatory area; View checkCLC NO.: U463.85 Document Code: A Article ID: 1671-7988 (2017)13-57-03前言随着汽车的日益普及，汽车已经成为人们日常生活中必不可缺的交通工具，人们对于汽车的安全性能要求也越来越高；汽车在行驶过程中，大部分的信息是靠视觉获得，随着道路交通状况的日益复杂，良好的视野是预防汽车交通事故发生的必要条件；后视镜是驾驶员观察路况获得视野的重要工具，后视镜视野能否满足使用要求，是影响驾驶员安全驾驶的重要因素之一。

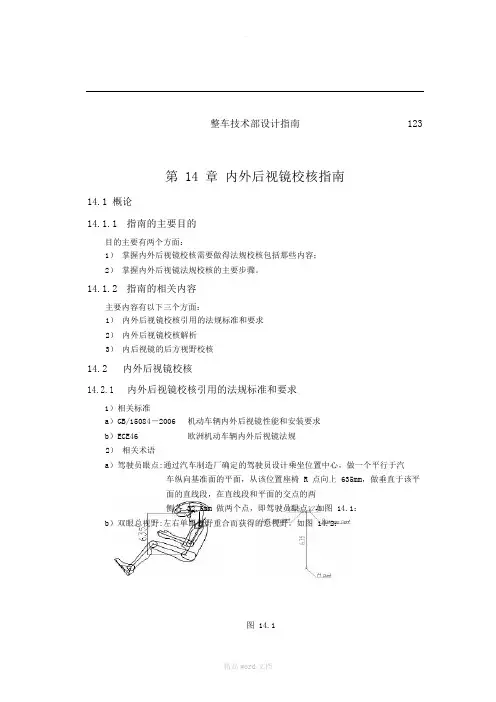

14.1 概论整车技术部设计指南第 14 章内外后视镜校核指南12314.1.1指南的主要目的目的主要有两个方面：1）掌握内外后视镜校核需要做得法规校核包括那些内容；2）掌握内外后视镜法规校核的主要步骤。

14.1.2指南的相关内容主要内容有以下三个方面：1）内外后视镜校核引用的法规标准和要求2）内外后视镜校核解析3）内后视镜的后方视野校核14.2 14.2.1内外后视镜校核内外后视镜校核引用的法规标准和要求1）相关标准a）GB/15084－2006 b）ECE46机动车辆内外后视镜性能和安装要求欧洲机动车辆内外后视镜法规2）相关术语a）驾驶员眼点:通过汽车制造厂确定的驾驶员设计乘坐位置中心，做一个平行于汽车纵向基准面的平面，从该位置座椅 R 点向上 635mm，做垂直于该平面的直线段，在直线段和平面的交点的两侧各 32.5mm 做两个点，即驾驶员眼点。

如图 14.1：b）双眼总视野:左右单眼视野重合而获得的总视野。

如图 14.2：图 14.1整车技术部设计指南124图 14.23）技术要求a）国标内后视镜：驾驶员借助内后视镜必须看到水平面宽度至少为 20000mm 视野范围，其中心平面为汽车纵向基准面，并从驾驶员眼点后 60000mm后延伸到地面；在测试视野时，允许遮阳板，头枕，后风窗刮水器，S3 类制动灯，或车身构件（如纵向基准面附近对开门的后窗立柱等部件遮挡部分视野）当阻挡部分投影在汽车纵向基准面垂直的铅垂面上时，其总和应在规定的总视野的 15%以下，遮挡程度是在遮阳板处于收回位置，头枕在最低位置。

如图 14.3：欧标内后视镜：跟国标内后视镜的法规校核一样。

b）国标左外后视镜：驾驶员借助外后视镜可以看到至少为 2500mm 的视野区域，其右侧与汽车纵向基准面平行，且切过汽车左侧最外侧点的平面为基准，并从驾驶员眼点后 10000mm 后延伸到地面，如图 14.4：欧标左外后视镜：驾驶员借助外后视镜可以看到至少 4000mm 的视野区域，1.其右侧与汽车纵向基准面平行，且切过汽车最外测点的平面沿 Y的负方向 1000mm，并从驾驶员眼点后 4000mm 后延伸到地面；2.其右侧与汽车纵向基准面平行，且切过汽车最外侧点的平面为基准，并从驾驶员眼点后 20000mm 后延伸到地面;如图 14.5：c）国标右外后视镜：对于 M1 类和最大质量不超过 2000kg 的 N1 类车辆，驾驶员借助后视镜必须能看到水平面宽度至少为 4000mm 的视野范围，其左侧与汽车纵向基准面平行，且切过汽车右侧最外测点的平面为基准，从驾驶员眼点后 20000mm 后延伸到地面。
