驾驶员防眩目布置及校核规范前言随着车辆内饰材料及配置的越来越多样化，容易产生乘员眩目的情况也增多，因此，对车辆内饰的眩目分析日趋重要。
本规范由汽车工程研究总院标准所管理。
本规范由汽车工程研究总院成用车二中心负责起草。
本规范主要起草人：编制：校核：审定：批准：本规范的版本记录和版本号变动与修订记录驾驶员防眩目布置及校核规范1 范围本规范规定了内饰防眩目校核的一种方法。
本规范适用于**汽车股份有限公司的所有新开发车型。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB11556-2009 汽车风窗玻璃除霜系统的性能要求及试验方法GB11562-1994 汽车驾驶员前方视野要求及测量方法GB15084-2006 汽车后视镜的性能和安装要求SAEJ941-2002 汽车驾驶员眼睛位置3 术语本规范采用以下术语和定义：3．1眼椭圆、眼点规范所使用眼椭圆为《SAEJ941-2002汽车驾驶员眼睛位置》规定的95%眼椭圆，以眼椭圆相对于校核区域的极限眼点；3.2 组合仪表曲面玻璃眩目指组合仪表曲面玻璃折射经过前挡风玻璃、侧窗、天窗等的入射光线而进入眼椭圆，造成组合仪表上显示内容（或部分）视认性差，多发生在白天或外界光线较强时；3.3组合仪表曲面玻璃倒影指方向盘、转向锁壳、座椅靠背、驾驶员（鲜艳衣物）等经组合仪表曲面玻璃反射后进入眼椭圆，影响组合仪表显示内容的视认性，尤其是在被倒影物质光泽度较高或与周边色对比强烈时必须避免；3.4 仪表灯光眩目指仪表上显示强光经前挡风玻璃等反射后进入眼椭圆，多发生在夜晚或外界光线较弱时。
3．5反光内饰对外后视镜的眩目指主仪表光源及表面光泽度较高的内饰零部件投射到侧窗玻璃上，而影响驾驶员观测外后视镜内景象；3.6反光内饰在前挡玻璃上的投影眩目主要是仪表台上光泽度较高的零部件反射的光线经过前挡玻璃反射后进入眼椭圆，影响驾驶员前方视野。

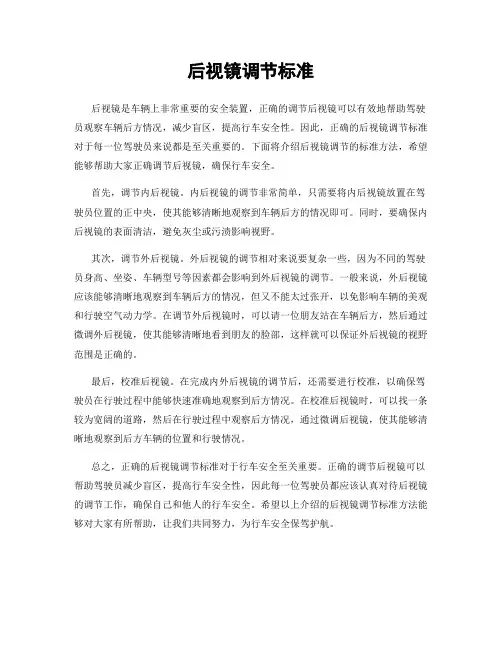

后视镜调节标准
后视镜是车辆上非常重要的安全装置，正确的调节后视镜可以有效地帮助驾驶员观察车辆后方情况，减少盲区，提高行车安全性。
因此，正确的后视镜调节标准对于每一位驾驶员来说都是至关重要的。
下面将介绍后视镜调节的标准方法，希望能够帮助大家正确调节后视镜，确保行车安全。
首先，调节内后视镜。
内后视镜的调节非常简单，只需要将内后视镜放置在驾驶员位置的正中央，使其能够清晰地观察到车辆后方的情况即可。
同时，要确保内后视镜的表面清洁，避免灰尘或污渍影响视野。
其次，调节外后视镜。
外后视镜的调节相对来说要复杂一些，因为不同的驾驶员身高、坐姿、车辆型号等因素都会影响到外后视镜的调节。
一般来说，外后视镜应该能够清晰地观察到车辆后方的情况，但又不能太过张开，以免影响车辆的美观和行驶空气动力学。
在调节外后视镜时，可以请一位朋友站在车辆后方，然后通过微调外后视镜，使其能够清晰地看到朋友的脸部，这样就可以保证外后视镜的视野范围是正确的。
最后，校准后视镜。
在完成内外后视镜的调节后，还需要进行校准，以确保驾驶员在行驶过程中能够快速准确地观察到后方情况。
在校准后视镜时，可以找一条较为宽阔的道路，然后在行驶过程中观察后方情况，通过微调后视镜，使其能够清晰地观察到后方车辆的位置和行驶情况。
总之，正确的后视镜调节标准对于行车安全至关重要。
正确的调节后视镜可以帮助驾驶员减少盲区，提高行车安全性，因此每一位驾驶员都应该认真对待后视镜的调节工作，确保自己和他人的行车安全。
希望以上介绍的后视镜调节标准方法能够对大家有所帮助，让我们共同努力，为行车安全保驾护航。
仪表板视野校核
1 组合仪表视野校核
1.1 组合仪表视距与视角校核
（1）仪表盘中心和眼椭圆中心连线与水平面的夹角应小于30°（2）仪表盘面中心到眼椭圆中心的距离应在650mm-760mm之间（3）仪表盘中心和眼椭圆中心连线与仪表盘平面夹角为90°±10°某车型校核如下图：
1.2 组合仪表视野盲区校核
组合仪表所有显示信息处于可视区域内
注:一般用UG校核
某车型校核如下图：
1.3 组合仪表夜间成像校核
（1）组合仪表在侧风窗的成像不得进入驾驶员观看外后视镜所需的透明区域内。
（2）组合仪表在前风窗成像不得进入B区。
注：前风窗玻璃B区见GB 11555-2009 《汽车风窗玻璃除霜和除雾系统的性能和试验方法》
1.4 组合仪表面罩成虚像校核
组合仪表玻璃面罩上不能出现影响驾驶安全的倒立虚像。
1.5 组合仪表白天眩目校核
所有外界射入的光线经组合仪表玻璃面罩反射后不能进入眼椭圆，以免对驾驶员造成眩目。
2 中控显示屏视野校核
2.1 中控显示屏障碍物校核
驾驶员在正常驾驶位置时观测中控显示屏时无障碍物（方向盘、换挡手柄等）遮挡。
2.2 中控显示屏夜间成像校核
（1）中控显示屏在侧风窗的成像不得进入驾驶员观看外后视镜所需的透明区域内。
（2）中控显示屏在前风窗成像不得进入B区。
2.3 中控显示屏白天眩目校核
所有外界射入的光线经组合仪表玻璃面罩反射后不能进入眼椭圆，以免对驾驶员造成眩目。
总布置--外后视镜视野CATIA校核目录1、目的 (1)2、适用范围 (1)3、引用标准 (1)4、术语定义 (1)5、校核步骤 (2)5.1、输入数据 (2)5.2、技术要求 (2)5.3、校核步骤 (4)5.4、法规符合性验证 (27)6、注意事项 (27)7、输出 (27)8、结束语 (27)1、目的在汽车设计中，驾驶员视野直接影响汽车的使用和安全，在进行布置设计时必须考虑视野是否符合法规要求，是否能够满足使用要求。
2、适用范围适用于M1、N1类车型。
3、引用标准GB 15084－2013 机动车辆间接视野装置性能和安装要求SAE J 941 汽车驾驶员眼睛位置ECE46 汽车后视镜及安装后视镜的汽车认证的统一规定4、术语定义R点：即座椅参考点，一个指定的座椅位置上的臀点，对于每一个座椅只有唯一的一个座椅参考点。
5、校核步骤5.1、输入数据驾驶员R点坐标、8202-外后视镜数模、5401-侧围外板、6101-前车门外板、6201-后车门外板，2804-后保险杠，6105-前车门外把手、6205-后车门外把手，空载地面、满载地面，后视镜镜片旋转中心，镜壳旋转轴。
5.2、技术要求5.2.1后视镜校核（1）后视镜应固定牢靠，避免改变已调节好的视野。
（2）装在M1和N1类汽车上的外后视镜为Ⅲ类或Ⅱ类后视镜。
（3）M和N类型汽车必须在其左、右两侧各安装一个外后视镜，M1和N1类型汽车上必须安装一个内后视镜。
（4）在驾驶员一侧的外后视镜应能允许驾驶员在车门关闭，而车窗开启时进行调节。
能在车内调节的外后视镜除外。
（5）内后视镜应能允许驾驶员在其驾驶位置上调节。
（6）外后视镜应能从汽车侧窗或前风窗玻璃刮水器刮刷到的区域中看到。
5.2.2外后视野校核（1）外后视镜尺寸校核外后视镜反射面尺寸必须满足一下要求：a)能在反射面上绘出以a为底边，高为40mm的矩形；b)与矩形高平行的线段，其长度为b。
a、b尺寸的计算方法如下表所示：（2）外后视镜视野校核a）国标外后视野校核标准①汽车驾驶员一侧的外后视镜必须安装在后视镜中心至驾驶员两眼点（两眼点之间的距离为65mm）中心连线的铅垂面与纵向基准平面的夹角不大于55°的范围内。
整车视野校核1 GB 11562-2014《汽车驾驶员前方视野要求及测量方法》1.1 适用范围本标准适用于M1类汽车。
1.2 术语及定义1.2.1 V点1.2.2 风窗玻璃基准点1.2.3 P点1.2.4 Pm点1.2.5 E点1.2.6 驾驶员侧A柱的双目障碍角1.2.7 乘客侧A柱的双目障碍角1.2.8 “S”区域1.3 技术要求1.3.11.3.21.3.3 每台车辆不得多于两根A柱。
1.3.4 除1.3.4.1和1.3.4.2之外，在驾驶员前视野180°范围内，在通过V1的水平面下方和通过V2的三个平面（三个平面都和水平面向下成4°夹角，其中一个平面垂直于Y基准平面，另两个平面垂直于X基准平面）上方的范围内，除了A柱、固定或活动的排气通风口、三角窗分隔条、车外无线电天线，后视镜和风窗玻璃刮水器等造成的障碍外，不得有其他障碍。
见下图。
但是以下情况除外：1.3.4.11.3.4.21.4 测量条件1.4.1 V点位置1.4.2 P点位置1.4.3 设计座椅靠背角非25°时的修正1.4.4 E点位置1.4.4.1 E1和E2距P1各为104mm，E1距E2为65mm。
1.4.4.2 E3和E4距P2各为104mm，E3距E4为65mm。
1.4.5 A区的确定A区的确定应按照GB 11555-2009中的要求进行。
1.5 A柱障碍角测定方法1.5.1 通过三维坐标系表示的R点和座椅状态进行修正后来确定V点（V1、V2）的位置。
1.5.2 用三维坐标系表示的R点和座椅状态进行修正后来确定P点（P1、P2）的位置；25°以外的设计靠背角的修正值见表4。
1.5.3 在A柱上做两个水平界面，即：1.5.41.5.52 GB 15084-2013《机动车辆 间接视野装置的性能和安装要求》 2.1 适用范围本标准适用与M 和N 类及至少驾驶室被部分封闭的L 类机动车辆的间接视野装置安装。
后视野校核规范标准概述在汽车设计中，驾驶员视野直接影响汽车的使用和安全等，在进行布置设计时必须考虑视野是否符合法规要求，是否能够满足使用要求。
根据项目实际情况，某车与视野相关的部分基本上与参考样车保持一致，因此本报告是对视野的校核。
下面以相关标准和规定为基础，结合某车布置设计情况，对某车驾驶员前、后视野分别进行校核。
一、汽车驾驶员视野基本要求在车身布置图上，确定了代表驾驶员眼睛分布位置的眼椭圆后，即可作出驾驶员的实际视野范围，进行前视野、后视野、内后视野的校核。
根据相关国家标准，对汽车驾驶员视野的基本要求如下：a)前视野规定了驾驶员前方180o范围内直接视野的校核。
b)驾驶员一侧外后视镜后视野规定了驾驶员借助后视镜必须看的视野区域。
2.5m见水平路面上一段宽度至少为c)乘客一侧外后视镜后视野规定了驾驶员借助外后视镜必须能在水平面路面上看见一段宽度至少为4m的视野区域。
d)内后视镜的视野规定了驾驶员借助内后视镜必须能在水平路上看见一段宽度至少为20m的视野区域。
二、某车驾驶员前方视野校核3.1 引用标准GB 11562－1994 汽车驾驶员前方视野要求及测量方法汽车风窗玻璃除霜系统的性能要求及试验1994GB 11556－方法GB/T 11563－1995汽车H点确定程序GB/T 11559－1989 汽车室内尺寸测量用三维H点装置3.2 汽车前方视野技术要求汽车前方视野必须符合标准GB11562-1994中的规定。
（1）风窗玻璃透明区至少应包括风窗玻璃基准点联线所包围的面积。
这些基准点是：a.基准点a，V点水平向前偏左17°；1b.基准点b，V点向前沿铅垂面偏上7°；1c.基准点c，V点向前沿铅垂面偏下5°；2d.辅助基准点、、，与a、b、c点关于汽车纵向对称 cab平面对称。
（2）按GB11562-1994的规定进行测量，每根A柱双目障碍角不得°。
若两柱相对汽车纵向铅垂面是对称的，则右柱不需6超过．要再测量。
后视野校核规范标准概述在汽车设计中，驾驶员视野直接影响汽车的使用和安全等，在进行布置设计时必须考虑视野是否符合法规要求，是否能够满足使用要求。
根据项目实际情况，某车与视野相关的部分基本上与参考样车保持一致，因此本报告是对视野的校核。
下面以相关标准和规定为基础，结合某车布置设计情况，对某车驾驶员前、后视野分别进行校核。
一、汽车驾驶员视野基本要求在车身布置图上，确定了代表驾驶员眼睛分布位置的眼椭圆后，即可作出驾驶员的实际视野范围，进行前视野、后视野、内后视野的校核。
根据相关国家标准，对汽车驾驶员视野的基本要求如下：a)前视野规定了驾驶员前方180º范围内直接视野的校核。
b)驾驶员一侧外后视镜后视野规定了驾驶员借助后视镜必须看见水平路面上一段宽度至少为2.5m的视野区域。
c)乘客一侧外后视镜后视野规定了驾驶员借助外后视镜必须能在水平面路面上看见一段宽度至少为4m的视野区域。
d)内后视镜的视野规定了驾驶员借助内后视镜必须能在水平路上看见一段宽度至少为20m的视野区域。
二、某车驾驶员前方视野校核3.1 引用标准GB 11562－1994 汽车驾驶员前方视野要求及测量方法GB 11556－1994 汽车风窗玻璃除霜系统的性能要求及试验方法GB/T 11563－1995汽车H点确定程序GB/T 11559－1989 汽车室内尺寸测量用三维H点装置3.2 汽车前方视野技术要求汽车前方视野必须符合标准GB11562-1994中的规定。
（1）风窗玻璃透明区至少应包括风窗玻璃基准点联线所包围的面积。
这些基准点是：a.基准点a，V1点水平向前偏左17°；b.基准点b，V1点向前沿铅垂面偏上7°；c.基准点c，V2点向前沿铅垂面偏下5°；d.辅助基准点a'、b'、c'，与a、b、c点关于汽车纵向对称平面对称。
（2）按GB11562-1994的规定进行测量，每根A柱双目障碍角不得超过6°。
若两柱相对汽车纵向铅垂面是对称的，则右柱不需要再测量。
（3）汽车不得有两根以上A柱。
（4）在驾驶员前视野180°范围内，在通过V1的水平面下方和通过V2的三个平面（三个平面都和水平面向下成4°夹角，其中一个平面垂直于Y基准平面，另两个平面垂直于X基准平面）上方的范围内，除了A柱、三角窗分隔条、车外无线电天线、后视镜和风窗玻璃刮水器等造成的障碍外，不得有其它障碍。
但以下情况除外：a)直径小于0.5mm的嵌入式天线，或小于1.0mm的印刷式天线，不认为是视野障碍；b)无线电天线的导线一般不得进入A区，但是导线直径小于0.5mm时，可允许三根导线进入，此种情况不认为是视野障碍；c)最大直径为0.03mm，导线是竖直的，最小间距1.25mm，或导线是水平的，最小间距2.0mm的除霜及除雾导线，不认为是视野障碍。
（5）V2垂直于Y基准平面且与转向盘上边缘相切的平面，如该平面相对水平面至少后下倾斜1°时，则转向盘上边缘及其以下的仪表板所构成的障碍是允许的。
3.3 某车视野校核状态的确定（1）R点位置前排座椅靠背角25°。
R点相对车身位置,由三维坐标系的X、Y、Z坐标确定,如表1所示。
表1 R点相对坐标系的位置（2）V点位置V点相对R点位置,由三维坐标系的Xr、Yr、Zr坐标确定，如表2所示：表2 V点相对R点位置（3）P点位置P点相对R点位置,由三维坐标系的Xr、Yr、Zr坐标确定，如表3所示：表3 P点相对R点位置（4）E点位置E点相对R点位置,由三维坐标系的Xr、Yr、Zr坐标确定。
如表4所示。
表4 E点相对R点位置3.4 某车前方视野校核（1）风窗玻璃基准点在图1上可以看出从V点向前的射线与风窗玻璃外表面的六个交点a、b、c、a’、b’、c’联线所包围的面积完全在风窗玻璃透明区域内。
图1 风窗玻璃外表面的交点联线所包围的面积（2）双目障碍角校核在A柱上做两个水平截面S1、S2。
将S1、S2截面投影在P点所在的水平面内，双目障碍角在该平面内测量校核，如图2所示。
E1和E2的连接线绕P1旋转，使E1至左A柱的S2截面外侧的切线与E1，E2连接成直角，从E1向左A柱的S2截面外侧作切线和从E2向左A柱S1截面内侧作切线，从E2点作前一切线平行线，与后一切线所成的平面视野角度即为驾驶员（左）侧的A柱双目障碍角。
E3和E4的连接线绕P2旋转，使E1至右A柱S2截面外侧的切线与E3、E4连接成直角，从E3向右A柱S1截面内侧做切线和从E4向右A柱S2截面外侧作切线，从E3点作后一切线平行线，与前一切线所成的平面视野角度即为乘客（右）侧的双目障碍角（见图2）。
驾驶员侧的A柱双目障碍角3.4º，小于6º。
因两侧A柱相对于汽车纵向铅垂面是对称的，根据法规要求右侧不需要校核。
图2 双目障碍角在P点水平面内的校核示意图（3）驾驶员前方180º内视野校核从图3上可以看出在驾驶员前方视野180°范围内（除技术要求规定外）没有其它障碍，满足法规要求。
风窗玻璃左侧外后视镜左前门窗玻璃图3 驾驶员前方180°内视野（4）仪表板障碍视野通过作图法确定方向盘在仪表板上形成的盲区，根据盲区图可以看出组合仪表在盲区之外，满足法规要求。
组合仪表盲区图4 仪表板（组合仪表）视野校核3.5小结通过以上的分析和校核，可以发现某车驾驶员前方视野符合相关标准和规定。
三、某车驾驶员后视野校核4.1 引用标准GB 15084－1994 汽车后视镜的性能和安装要求GB/T 11563－1995 汽车H点确定程序GB/T 11559－1989 汽车室内尺寸测量用三维H点装置4.2 汽车后视野技术要求汽车后视野必须符合标准GB15084-1994中的规定。
（1）后视镜应固定牢靠，避免改变已调节好的视野。
（2）装在M1和N1类汽车上的外后视镜为Ⅲ类或Ⅱ类后视镜。
（3）M和N类型汽车必须在其左、右两侧各安装一个外后视镜，M1和N1类型汽车上必须安装一个内后视镜，其它各类车辆，若内后视镜不能提供任何后视野，可不必安装。
（4）汽车驾驶员一侧的外后视镜必须安装在后视镜中心至驾驶员两眼点（两眼点之间的距离为65mm）中心联线与纵向基准面间的夹角不大于55°的范围内。
（5）在驾驶员一侧的外后视镜应能允许驾驶员在车门关闭，而车窗开启时进行调节。
能在车内调节的外后视镜除外。
（6）内后视镜应能允许驾驶员在其驾驶位置上调节。
（7）外后视镜应能从汽车侧窗或前风窗玻璃刮水器刮刷到的区域中看到。
（8）驾驶员一侧外后视镜的视野驾驶员借助外后视镜必须能在水平路面上看见一段宽度至少为2.5m 的视野区域，其右边与汽车纵向基准面平行。
且与汽车左边最外侧点相切，并从驾驶员眼点后10 m 外延伸至地平线。
见图6。
（9）乘客一侧外后视镜的视野对于总质量小于2000kg 的M 1和N 1类汽车，驾驶员借助外后视镜必须能在水平路面上看见一段宽度至少为4m 的视野区域，其左边与汽车纵向基准面平行，且与汽车右边最外侧点相切，并从驾驶员的眼点向后20m 延伸至地平线。
见图5。
（10）内后视镜的视野驾驶员借助内后视镜必须能在水平路面上看见一段宽度至少为20m的视野区域，其中心平面为汽车纵向基准面，并从驾驶员眼点图5 驾驶员、乘客两侧外后视镜的视野后60m处延伸至地平线，见图6。
图6 内后视镜的视野（11）外后视镜的视野障碍物在测定上述后视野时，只要车身结构和门把手、示廓灯、转向指示灯、后保险杠两端和后视镜反射面清洗装置等部件所遮挡部分的总和占所规定视野的10％以下即可。
（12）内后视镜的视野障碍物在测定上述后视野时，允许头枕、遮阳板、后风窗刮水器和加热元件等部件遮挡部分视野，但遮挡部分的总和应占所规定视野的15％以下。
4.3 某车后视野校核状态的确定（1）下述后视野要求是在左右单眼总视野条件下的视野当测定后视野时，某车外后视镜种类采用第Ⅲ类别，外后视镜安装在后视镜中心至驾驶员两眼点（两眼点之间的距离为65mm）中心联线与纵向基准面间的夹角不大于55°的范围内。
图9所示位置。
所示某车为整车整备质量状态。
此外，还应在前排乘客一侧加装一名乘客的质量，其数值与测定H点时假人的质量相同。
（2）R点位置R点相对车身位置,由三维坐标系的X、Y、Z坐标确定，如表１所示。
（3）P点位置P点相对R点位置,由三维坐标系的Xr、Yr、Zr坐标确定。
如表3所示。
（4）E点位置E点相对R点位置,由三维坐标系的Xr、Yr、Zr坐标确定。
如表4所示。
4.4 某车后视野校核按上述技术要求把左、右外后视镜、内后视镜安装到位。
驾驶员位置处安放三维H点装置，按前述E点的确定程序放置E5、E6，E7、E8四个眼点，眼点可以水平转动30°以内，眼点绕颈点水平转动50°以内。
眼点上下转动45°以内，眼点绕颈点上下转动50°以内。
光束通过后视镜反射，经测量计算对后视野进行评价的方法。
该方法可对后视野进行三维空间评价。
4.4.1驾驶员、乘客两侧外后视镜的视野校核图7、图8是从2个角度观察驾驶员、乘客两侧外后视镜对后视野进行三维空间校核的示意图。
从这2张图可以看出某车外后视镜所能达到的视野范围(图7中可见区域为涂蓝部分,标注为可见尺寸)。
图7 驾驶员、乘客两侧外后视镜后视野的后视示意图图8 驾驶员、乘客两侧外后视镜后视野的俯视示意图 经过校核，驾驶员借助外后视镜能在水平路面上看见一段宽度驾驶员一侧外后视镜的视野乘客一侧外后视镜的视野驾驶员一侧外后视镜的视野 乘客一侧外后视镜的视野为5.2m（法规要求2.5m）的视野区域，其右边与汽车纵向基准面平行。
且与汽车左边最外侧点相切，并从驾驶员眼点后10 m外延伸至地平线。
经过校核，驾驶员借助外后视镜能在水平路面上看见一段宽度为7.63m（法规要求4m）的视野区域，其左边与汽车纵向基准面平行，且与汽车右边最外侧点相切，并从驾驶员眼点后20m处延伸至地平线。
经过校核,驾驶员借助外后视镜看到的规定视野区域中没有障碍物，满足法规要求。
4.4.2内后视镜的视野校核驾驶员借助内后视镜能在水平路而上看见一段宽度为26m （法规要求20m）的视野区域，其中心平面为汽车纵向基准面，并从驾驶员眼点后60m处延伸至地平线。
满足法规要求。
图9 内后视镜的视野经过校核，驾驶员借助内后视镜看到的视野区域中障碍物有高位制动灯及后排座椅头枕。
遮挡部分总和约占规定视野的10%。
满足法规要求。
4.5 小结通过以上的分析和校核，可以发现某车驾驶员后视野符合相关标准和规定。
