三重四级杆质谱仪原理详解讲义

三重四级杆气相色谱质谱联用仪原理
三重四级杆气相色谱质谱联用仪是一种分析仪器，结合了气相色谱（GC）和质谱（MS）技术，用于分析复杂样品中的组分。

三重四级杆气相色谱质谱联用仪的工作原理如下：
1. 气相色谱（GC）分离：样品经过预处理后，通过进样口注
入气相色谱柱中。

然后，样品在高温条件下挥发，并通过气流带动进样口中的挥发物进入气相色谱柱。

在气相色谱柱中，样品中的成分会因为不同的亲和性而在柱上发生分离。

2. 离子化与分析：GC柱分离出的组分进入质谱部分。

首先，
离子源将分离出的化合物离子化，通常使用电子轰击（EI）或化学电离（CI）方法。

离子化后的化合物会形成离子云。

3. 气体四级杆质量分析器：离子云被引入到四级杆质量分析器中，在四级杆中通过运动激发进行质量分析。

通过调节四级杆中的偏压和交变电场的频率，只有质量-电荷比（m/z）在指定
范围内的离子可以穿过四级杆，其他离子则被排除。

4. 超过磁扇质谱仪：离子从四级杆进一步进入超过磁扇质谱仪。

在这里，离子会被分离成不同的mm/z比。

质谱仪会测量这些
离子的强度，从而得到样品中的各种成分及其相对丰度。

5. 数据分析和识别：质谱仪测量得到的数据可以通过计算机进行分析和识别。

根据谱图中离子的相对强度和m/z比，可以确定各个组分的存在和相对丰度。

通过气相色谱质谱联用仪的工作原理，可以实现对复杂样品中微量成分的快速准确分析和鉴定。

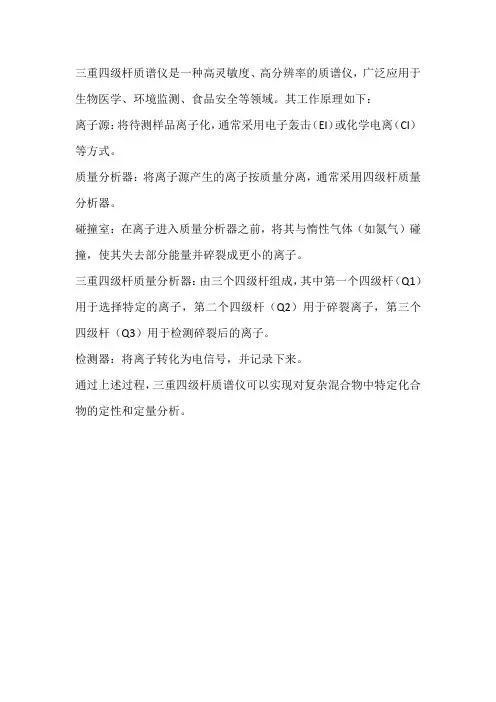

三重四级杆质谱仪是一种高灵敏度、高分辨率的质谱仪，广泛应用于生物医学、环境监测、食品安全等领域。

其工作原理如下：
离子源：将待测样品离子化，通常采用电子轰击（EI）或化学电离（CI）等方式。

质量分析器：将离子源产生的离子按质量分离，通常采用四级杆质量分析器。

碰撞室：在离子进入质量分析器之前，将其与惰性气体（如氮气）碰撞，使其失去部分能量并碎裂成更小的离子。

三重四级杆质量分析器：由三个四级杆组成，其中第一个四级杆（Q1）用于选择特定的离子，第二个四级杆（Q2）用于碎裂离子，第三个四级杆（Q3）用于检测碎裂后的离子。

检测器：将离子转化为电信号，并记录下来。

通过上述过程，三重四级杆质谱仪可以实现对复杂混合物中特定化合物的定性和定量分析。

三重四级杆质谱仪原理整合完整版三重四级杆质谱仪（triple quadrupole mass spectrometer）是一种精密的分析仪器，采用了多个四极杆来实现质谱分析，并能够进行更加复杂的分析和定量。

本文将介绍三重四级杆质谱仪的原理，并进行详细解析。

质谱仪是一种将样品中的分子分离并根据其相对质量和相对丰度进行定量分析的仪器。

质谱仪的主要部分包括样品进样系统、离子源、质量分析器、检测器和数据处理系统等。

在质谱分析中，样品首先通过进样系统输入到离子源中。

离子源一般采用电子轰击法，将样品化合物转化为离子。

接着，离子会进入到Q1四极杆中。

Q1四极杆的主要作用是进行质量分选。

通过调节Q1四极杆中的直流电压和射频电压，只有具有特定质量荷比的离子能够通过，并进入到Q2四极杆。

Q2四极杆的主要功能是进行离子的碰撞和碎解。

在Q2四极杆中，离子会与气体发生碰撞，并进一步分解成更小的离子。

由于不同的离子具有不同的碰撞交联截面，因此可以选择性地使特定离子分解。

然后，离子会通过Q3四级杆。

Q3四级杆也具有质量分辨率的功能，可以选择性地将具有特定质量荷比的离子传递到检测器中。

在整个过程中，质量分析器会根据离子的质量和荷比将离子进行分析和检测。

最常用的检测器是离子倍增器或离子计数器。

当离子在检测器中碰撞时，会释放出电子并产生电流信号。

通过测量电流信号的大小，可以确定离子的相对丰度。

最后，数据处理系统会将电流信号转化为具体的质谱图，并进行质量定量分析。

数据处理系统还可以进行同位素检测、排除杂质以及生成报告等功能。

综上所述，三重四级杆质谱仪通过多个四级杆的组合，实现了对离子的分选、碰撞和分解，并能够进行高灵敏度和高选择性的定量分析。

它在许多领域中被广泛用于分析和定量研究。

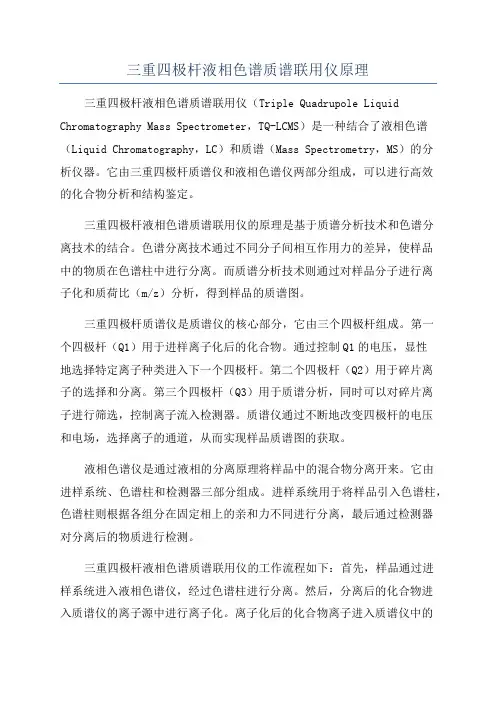

三重四极杆液相色谱质谱联用仪原理三重四极杆液相色谱质谱联用仪（Triple Quadrupole Liquid Chromatography Mass Spectrometer，TQ-LCMS）是一种结合了液相色谱（Liquid Chromatography，LC）和质谱（Mass Spectrometry，MS）的分析仪器。

它由三重四极杆质谱仪和液相色谱仪两部分组成，可以进行高效的化合物分析和结构鉴定。

三重四极杆液相色谱质谱联用仪的原理是基于质谱分析技术和色谱分离技术的结合。

色谱分离技术通过不同分子间相互作用力的差异，使样品中的物质在色谱柱中进行分离。

而质谱分析技术则通过对样品分子进行离子化和质荷比（m/z）分析，得到样品的质谱图。

三重四极杆质谱仪是质谱仪的核心部分，它由三个四极杆组成。

第一个四极杆（Q1）用于进样离子化后的化合物。

通过控制Q1的电压，显性地选择特定离子种类进入下一个四极杆。

第二个四极杆（Q2）用于碎片离子的选择和分离。

第三个四极杆（Q3）用于质谱分析，同时可以对碎片离子进行筛选，控制离子流入检测器。

质谱仪通过不断地改变四极杆的电压和电场，选择离子的通道，从而实现样品质谱图的获取。

液相色谱仪是通过液相的分离原理将样品中的混合物分离开来。

它由进样系统、色谱柱和检测器三部分组成。

进样系统用于将样品引入色谱柱，色谱柱则根据各组分在固定相上的亲和力不同进行分离，最后通过检测器对分离后的物质进行检测。

三重四极杆液相色谱质谱联用仪的工作流程如下：首先，样品通过进样系统进入液相色谱仪，经过色谱柱进行分离。

然后，分离后的化合物进入质谱仪的离子源中进行离子化。

离子化后的化合物离子进入质谱仪中的四极杆，并根据四极杆的电压和电场进行质谱分析。

最后，得到的质谱图通过计算机系统进行处理和分析，可以得到样品中各组分的信息。

三重四极杆液相色谱质谱联用仪具有高灵敏度、高选择性和高分辨率的特点，可以广泛应用于药物分析、环境监测、食品安全等领域。
