三重四极杆质谱原理
三重四极杆质谱原理是质谱仪中常用的一种工作模式,通过三个四极电场作用下的粒子筛选,实现对样品中不同离子的质荷比的分离和检测。
质谱仪中的三重四极杆由三根平行排列的四极电极组成,其中两个电极被称为焦点极,另一个电极被称为偏转极。
其中一个焦点极上施加一定的射频电压,在偏转极上施加直流电压,通过调节这些电压可以改变质谱仪的分辨率和灵敏度。
在质谱仪工作时,离子束经过入口孔进入四极杆,先经过第一个焦点极的筛选,只有符合特定质荷比范围的离子才能通过。
然后,通过调节射频电压和直流电压,使通过的离子束重新聚焦。
接着,离子束通过偏转极的筛选,根据离子在偏转极上的轨迹来区分不同质荷比的离子,并最终到达检测器进行电流检测。
通过调节焦点极、偏转极的电压和频率,可以控制通过离子束的特定质荷比离子的种类和数量,实现对样品中离子的分析和检测。
三重四极杆质谱原理可广泛应用于各种离子分离和质谱分析的领域。

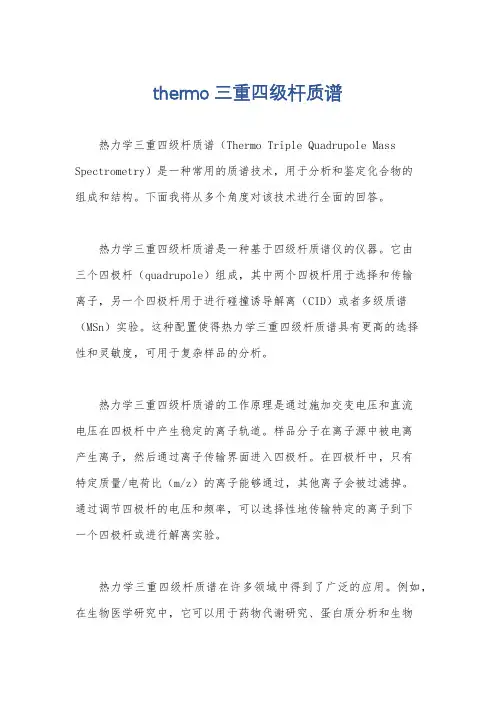

thermo三重四级杆质谱
热力学三重四级杆质谱(Thermo Triple Quadrupole Mass Spectrometry)是一种常用的质谱技术,用于分析和鉴定化合物的
组成和结构。
下面我将从多个角度对该技术进行全面的回答。
热力学三重四级杆质谱是一种基于四级杆质谱仪的仪器。
它由
三个四极杆(quadrupole)组成,其中两个四极杆用于选择和传输
离子,另一个四极杆用于进行碰撞诱导解离(CID)或者多级质谱(MSn)实验。
这种配置使得热力学三重四级杆质谱具有更高的选择
性和灵敏度,可用于复杂样品的分析。
热力学三重四级杆质谱的工作原理是通过施加交变电压和直流
电压在四极杆中产生稳定的离子轨道。
样品分子在离子源中被电离
产生离子,然后通过离子传输界面进入四极杆。
在四极杆中,只有
特定质量/电荷比(m/z)的离子能够通过,其他离子会被过滤掉。
通过调节四极杆的电压和频率,可以选择性地传输特定的离子到下
一个四极杆或进行解离实验。
热力学三重四级杆质谱在许多领域中得到了广泛的应用。
例如,在生物医学研究中,它可以用于药物代谢研究、蛋白质分析和生物
标志物的检测。
在环境科学中,它可以用于分析水和土壤中的有机污染物。
在食品安全领域,它可以用于检测食品中的农药残留和添加剂。
此外,热力学三重四级杆质谱还可以用于药物筛选、毒理学研究、石油化工和环境监测等领域。
总结起来,热力学三重四级杆质谱是一种高级的质谱技术,通过多级杆的配置和调节,实现了更高的选择性和灵敏度。
它在许多领域中被广泛应用,为化合物的分析和鉴定提供了可靠的手段。
三重四级杆气相色谱质谱联用仪原理
三重四级杆气相色谱质谱联用仪是一种分析仪器,结合了气相色谱(GC)和质谱(MS)技术,用于分析复杂样品中的组分。
三重四级杆气相色谱质谱联用仪的工作原理如下:
1. 气相色谱(GC)分离:样品经过预处理后,通过进样口注
入气相色谱柱中。
然后,样品在高温条件下挥发,并通过气流带动进样口中的挥发物进入气相色谱柱。
在气相色谱柱中,样品中的成分会因为不同的亲和性而在柱上发生分离。
2. 离子化与分析:GC柱分离出的组分进入质谱部分。
首先,
离子源将分离出的化合物离子化,通常使用电子轰击(EI)或化学电离(CI)方法。
离子化后的化合物会形成离子云。
3. 气体四级杆质量分析器:离子云被引入到四级杆质量分析器中,在四级杆中通过运动激发进行质量分析。
通过调节四级杆中的偏压和交变电场的频率,只有质量-电荷比(m/z)在指定
范围内的离子可以穿过四级杆,其他离子则被排除。
4. 超过磁扇质谱仪:离子从四级杆进一步进入超过磁扇质谱仪。
在这里,离子会被分离成不同的mm/z比。
质谱仪会测量这些
离子的强度,从而得到样品中的各种成分及其相对丰度。
5. 数据分析和识别:质谱仪测量得到的数据可以通过计算机进行分析和识别。
根据谱图中离子的相对强度和m/z比,可以确定各个组分的存在和相对丰度。
通过气相色谱质谱联用仪的工作原理,可以实现对复杂样品中微量成分的快速准确分析和鉴定。

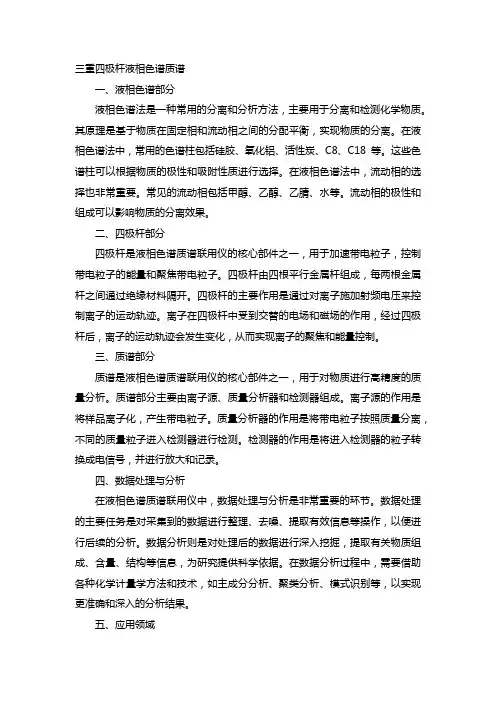

三重四极杆液相色谱质谱一、液相色谱部分液相色谱法是一种常用的分离和分析方法,主要用于分离和检测化学物质。
其原理是基于物质在固定相和流动相之间的分配平衡,实现物质的分离。
在液相色谱法中,常用的色谱柱包括硅胶、氧化铝、活性炭、C8、C18等。
这些色谱柱可以根据物质的极性和吸附性质进行选择。
在液相色谱法中,流动相的选择也非常重要。
常见的流动相包括甲醇、乙醇、乙腈、水等。
流动相的极性和组成可以影响物质的分离效果。
二、四极杆部分四极杆是液相色谱质谱联用仪的核心部件之一,用于加速带电粒子,控制带电粒子的能量和聚焦带电粒子。
四极杆由四根平行金属杆组成,每两根金属杆之间通过绝缘材料隔开。
四极杆的主要作用是通过对离子施加射频电压来控制离子的运动轨迹。
离子在四极杆中受到交替的电场和磁场的作用,经过四极杆后,离子的运动轨迹会发生变化,从而实现离子的聚焦和能量控制。
三、质谱部分质谱是液相色谱质谱联用仪的核心部件之一,用于对物质进行高精度的质量分析。
质谱部分主要由离子源、质量分析器和检测器组成。
离子源的作用是将样品离子化,产生带电粒子。
质量分析器的作用是将带电粒子按照质量分离,不同的质量粒子进入检测器进行检测。
检测器的作用是将进入检测器的粒子转换成电信号,并进行放大和记录。
四、数据处理与分析在液相色谱质谱联用仪中,数据处理与分析是非常重要的环节。
数据处理的主要任务是对采集到的数据进行整理、去噪、提取有效信息等操作,以便进行后续的分析。
数据分析则是对处理后的数据进行深入挖掘,提取有关物质组成、含量、结构等信息,为研究提供科学依据。
在数据分析过程中,需要借助各种化学计量学方法和技术,如主成分分析、聚类分析、模式识别等,以实现更准确和深入的分析结果。
五、应用领域三重四极杆液相色谱质谱联用仪在多个领域都有广泛的应用,如生命科学、环境科学、药物化学等。
在生命科学领域,该仪器可用于研究生物分子相互作用、蛋白质组学、代谢组学等;在环境科学领域,可用于检测环境污染物的组成和含量;在药物化学领域,可用于研究新药的发现和开发。
三重四级杆液相色谱质谱联用仪原理三重四级杆液相色谱质谱联用仪(Triple Quadrupole Liquid Chromatography-Mass Spectrometry)是一种分析仪器,它通过液相色谱和质谱两种技术的结合,可以实现对复杂样品中目标化合物的分离、检测和定量分析。
三重四级杆液相色谱质谱联用仪的原理如下:1. 液相色谱(Liquid Chromatography, LC)部分:样品经过样品进样器进入色谱柱,进行分离。
色谱柱可以根据目标化合物的性质选择不同的相(如正相、反相、离子交换柱等),并通过溶剂梯度洗脱以实现化合物的分离。
分离后的化合物进入质谱部分进行进一步的分析。
2. 质谱(Mass Spectrometry, MS)部分:分离后的化合物进入质谱部分,首先经过电离源获得离子。
常用的电离方式包括电喷雾(Electrospray Ionization, ESI)和大气压化学电离(Atmospheric Pressure Chemical Ionization, APCI)。
离子经过质量分析器进行质量选择,只有质量符合设定的目标离子才能通过。
其中,三重四级杆质谱仪中的四级杆(Quadrupole)用于对质子探测器(Proton Detector)前进的离子进行质量筛选。
通过改变四级杆的电压,可以选择不同的目标离子,实现质量选择。
3. 数据分析:离子通过质量分析器后,到达质子探测器产生信号。
这些信号可以通过数据采集系统进行采集,最终得到对样品中目标化合物的质量信息。
根据信号的大小和比例关系,可以对目标化合物进行定量分析。
通过将液相色谱和质谱技术结合在一起,三重四级杆液相色谱质谱联用仪可以充分利用两者的优势,实现对复杂样品中目标化合物的高效分离和灵敏检测。
同时,它还可以进行定量分析、结构鉴定和代谢物标识等应用。

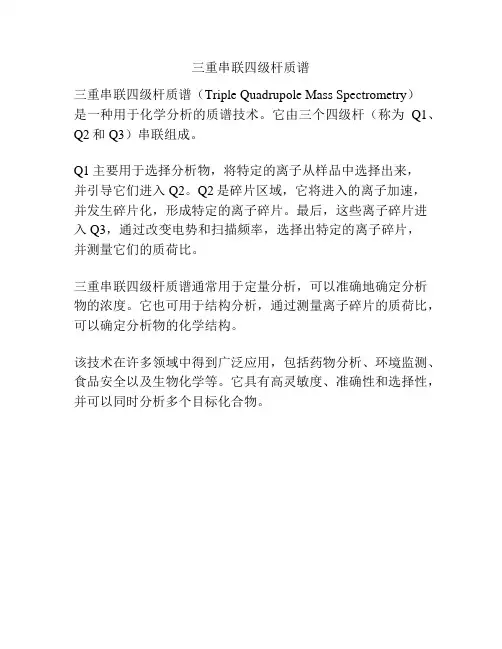

三重串联四级杆质谱
三重串联四级杆质谱(Triple Quadrupole Mass Spectrometry)
是一种用于化学分析的质谱技术。
它由三个四级杆(称为Q1、Q2和Q3)串联组成。
Q1主要用于选择分析物,将特定的离子从样品中选择出来,
并引导它们进入Q2。
Q2是碎片区域,它将进入的离子加速,并发生碎片化,形成特定的离子碎片。
最后,这些离子碎片进入Q3,通过改变电势和扫描频率,选择出特定的离子碎片,
并测量它们的质荷比。
三重串联四级杆质谱通常用于定量分析,可以准确地确定分析物的浓度。
它也可用于结构分析,通过测量离子碎片的质荷比,可以确定分析物的化学结构。
该技术在许多领域中得到广泛应用,包括药物分析、环境监测、食品安全以及生物化学等。
它具有高灵敏度、准确性和选择性,并可以同时分析多个目标化合物。
