机械加工工艺过程卡片

机械加工工艺过程卡片模板
工件名称：拉丝模具
1、工序名称：铣削
2、操作要求：
（1）铣削机床用铣刀铣削工件。

（2）使用稳定的铣刀，保证加工精度。

（3）工作台的水平度和垂直度必须适宜，保证铣刀的滚动和切削效果。

（4）请确保机器正常工作，检查工具的寿命可以得出可靠的加工结果。

3、工序参数：
（1）主轴转速：1500-2500转/分钟
（2）刀具：铣刀
（3）切削行程：X轴-400mm, Y轴-400mm, Z轴-400mm
（4）加工方法：铣削
（5）切削参数：进给量0.1-0.2mm/次，切削深度0.5-1mm/次
4、操作步骤：
（1）将拉丝模具放置在铣削机床上，确保工件固定。

（2）将正确的铣刀安装在机床上，确保铣刀牢固。

（3）回转机轴，将铣刀正确对准工件。

（4）依据设计图样安装棘轮，将进给量调节到需要的值，启动机器，调整主轴转速到设定值。

（5）按照设计图样操作，首先以低进给量开始切削，然后逐渐增加
进给量，以达到需要的加工精度。

（6）加工完成后，复检工件尺寸，若符合要求，则可以将其加以检
验和清理。

5、质量控制：
（1）操作前，必须对工序和工件进行检查，保证加工质量。

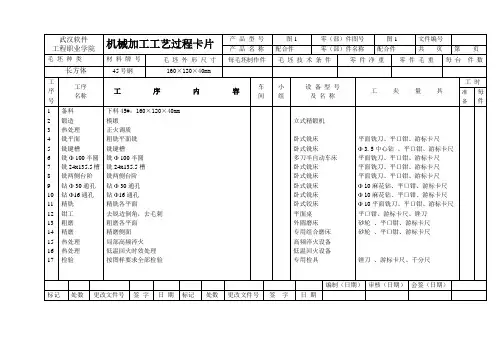

武汉软件工程职业学院机械加工工艺过程卡片产品型号图1 零（部）件图号图1 文件编号产品名称配合件零（部）件名称配合件共页第页毛坯种类材料牌号毛坯外形尺寸每毛坯制作件毛坯技术条件零件净重零件毛重每台件数长方体45号钢160×120×40mm工序号工序名称工序内容车间小组设备型号及名称工夹量具工时准备每件1 2 3 4 5 6 7 8 91011121314151617 备料锻造热处理铣平面铣键槽铣Φ 100半圆铣24x135.5槽铣两侧台阶钻Φ 30通孔钻Φ16通孔精铣钳工粗磨精磨热处理热处理检验下料45#：160×120×40mm模锻正火调质粗铣平面铣铣键槽铣Φ 100半圆铣24x135.5槽铣两侧台阶钻Φ 30通孔钻Φ16通孔精铣各平面去锐边倒角，去毛刺粗磨各平面精磨侧面局部高频淬火低温回火时效处理按图样要求全部检验立式精锻机卧式铣床卧式铣床多刀半自动车床卧式铣床卧式铣床卧式铣床卧式铣床卧式铰床平面桌外圆磨床专用组合磨床高频淬火设备低温回火设备专用检具平面铣刀、平口钳、游标卡尺Φ3.5中心钻、平口钳、游标卡尺平面铣刀、平口钳、游标卡尺平面铣刀、平口钳、游标卡尺平面铣刀、平口钳、游标卡尺Φ10麻花钻、平口钳、游标卡尺Φ10麻花钻、平口钳、游标卡尺Φ 10平面铣刀、平口钳、游标卡尺平口钳、游标卡尺、锉刀砂轮、平口钳、游标卡尺砂轮、平口钳、游标卡尺锉刀、游标卡尺、千分尺编制（日期）审核（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期。

机械加工工艺过程卡片模版一、加工工艺概述：1.1加工对象：（描述加工对象的类型、材料、尺寸等）1.2加工要求：（描述加工零件的精度、表面质量、工艺要求等）1.3加工方式：（描述采用何种机械加工方式进行加工，如车、铣、钻、刨等）1.4加工设备：（列举需要使用的具体加工设备，如车床、铣床、钻床等）二、工序流程：2.1工序一：（描述第一个工序的具体加工内容）2.1.1加工设备：（描述该工序需要使用的具体加工设备）2.1.2加工参数：（描述该工序的加工参数，如转速、进给率、切削液等）2.1.3加工顺序：（描述该工序的加工顺序，如先粗加工后精加工）2.2工序二：（描述第二个工序的具体加工内容）2.2.1加工设备：（描述该工序需要使用的具体加工设备）2.2.2加工参数：（描述该工序的加工参数，如转速、进给率、切削液等）2.2.3加工顺序：（描述该工序的加工顺序，如先粗加工后精加工）（以此类推，按照加工的顺序描述每一个工序的具体内容）三、工艺参数和工艺要求：3.1工艺参数：（描述每一个工序的加工参数，如车削用刀具的材料、刀具尺寸、转速、进给率等）3.2工艺要求：（描述每一个工序的工艺要求，如尺寸公差、表面粗糙度、平行度、圆度等）四、加工工具和夹具：4.1加工工具：（列举每一个工序需要使用的加工工具，如车刀、铣刀、钻头等）4.2夹具：（描述每一个工序需要使用的夹具，如卡盘、夹具、模块等）五、检测和质量控制：5.1检测方法：（描述每一个工序的检测方法，如测量、检查、试装等）5.2检测设备：（列举每一个工序需要使用的检测设备，如千分尺、卡尺、测量仪器等）5.3质量控制：（描述每一个工序的质量控制方法，如过程控制、巡检、最终验收等）六、安全注意事项：6.1安全设施：（描述加工过程中需要采取的安全设施，如护罩、防护镜、防护手套等）6.2安全措施：（描述每一个工序的安全措施，如操作规范、防护措施、通风换气等）七、加工材料和切削液：7.1加工材料：（描述加工过程中需要使用的材料，如金属材料、塑料材料、复合材料等）7.2切削液：（描述加工过程中需要使用的切削液的种类、用量、添加时间等）八、加工时间和费用估计：8.1加工时间：（估计每一个工序的加工时间，如车削时间、铣削时间、钻削时间等）8.2费用估计：（估计每一个工序的加工费用，如加工设备的使用费、人工成本等）。

机械加工工艺过程卡片浙江联强数控机床股份有限公司机械加工工艺过程卡片产品型号产品名称CL6140卧式车床零件图号零件名称20029拨叉材料牌号工序号123410 HT200 毛坯种类铸件毛坯外形尺寸每件毛坯可制件数每台件数备注工序名称粗车工序内容按工艺图铸造模型造型、浇注、清砂非加工表面涂红丹底漆按图划出© 20H7孔十字中心线，并打上样冲眼用单动卡盘夹右端面尺寸35mm处，找正左端面，车左端面，保证尺寸16.5mm；钻孔© 20H7至尺寸©19mm,装夹不变，精车左端面，保证尺寸16mm；车孔© 20mm留余量0.05~0.08mm，孔口倒角C1; 铰孔尺寸至© 20H7车右端面，保证尺寸48mm,© 20H7孔口倒角C1刨至尺寸要求校正夹具端面的圆跳动不大于0.03m m；同时装夹两工件，找正中心，车台阶面及孔至尺寸©mm将夹具装上工作台，找正夹紧，同时装上6件工件，铣平面至表面精度要求，保证尺寸24mm模钻孔①10.2mm至零件图尺寸①10.2mm车间工段设备工艺装备准终工时—-单件机加工机加工机加工机加工机加工机加工机加工CL614CL614B650CL614B1 -400KZ515立德粉，划针，样冲头，小锤子45°端面车刀，单动卡盘，①19mm钻头，内孔车刀精度0.02mm、量程0~150mm游标卡尺，莫氏3号、莫氏4号变径套,①20H7铰刀，①20H7塞规专用夹具，45°端面车刀平口钳，45°平面刨刀，精度0.02mm、0~150mm 游标卡尺直角内孔车刀，精度0.02mm、量程0~150mm游标卡尺，①56mm塞规，12 活扳手①80mm铣刀，精度0.02mm、量程0T50mm游标卡尺①10.2mm钻头、精度0.02mm、量程0T50mm游标卡尺，①1~①13mm钻头夹设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工艺过程卡片按油漆工艺涂上油漆综合检查，① 4mm锥销孔装配时做出清洗干净，在无油漆面上涂上防锈油，入库标记处数更改文件号签字日期标记处数更改文件号签字日期设计（日期）审核（日期）标准化（日期）会签（日期）浙江联强数控机床股份有限公司机械加工工艺过程卡片产品型号产品名称CL6140材料牌号工序号11HT200 毛坯种类铸件毛坯外形尺寸卧式车床每件毛坯可制件数零件图号零件名称20029拨叉工序名称工序内容车间工段设备工艺装备准终工时―单件模钻孔①10H7至①9.9mm,铰孔至①10H7 机加工Z32K①9.9mm钻头，①10H7铰刀，①1~O 13mm钻头夹，精度0.02mm、量程0~150mm游标卡尺，①10H7塞规12H14漆检入库每台件数备注。
