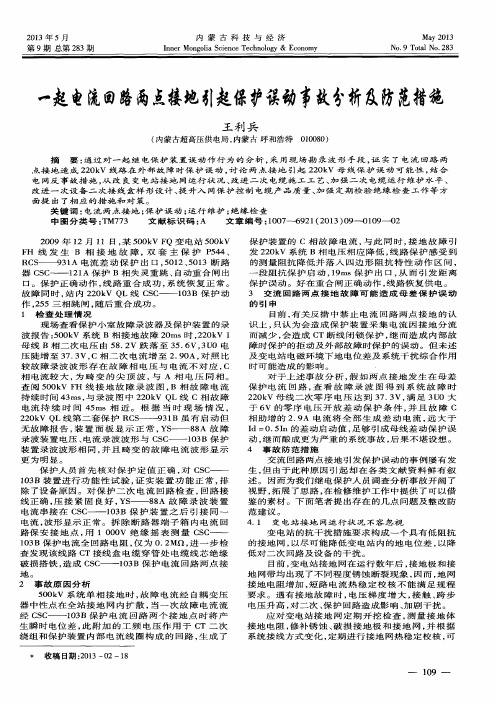

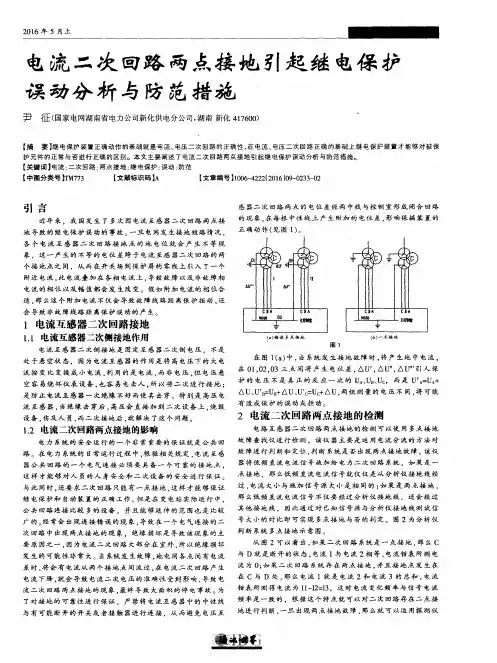

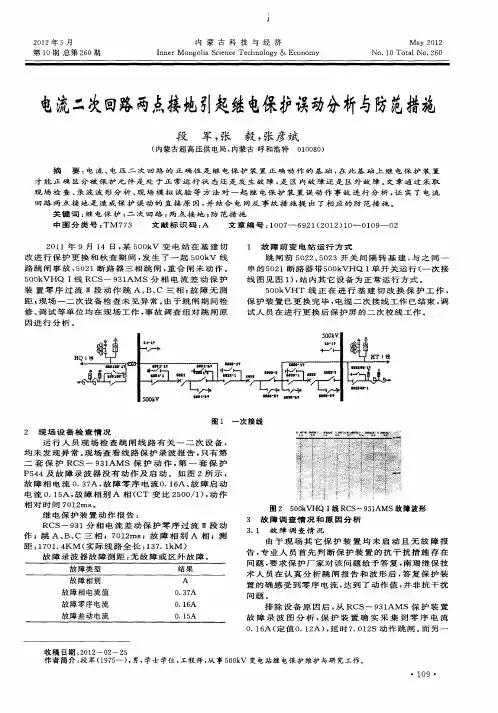

电流二次回路两点接地引起继电保护误动分析与防范措施

2020年第2期电流互感器二次回路两点接_导致差动保护误动作及对策张小琼(中国铁路广州局集团有限公司深圳供电段，广东深圳518U U1 )摘要：电流互感器作为保护、测控、计量装置的重要组成部分，是牵引供电系统安全、可靠运行的基础 本文结合京九线蓝口变电所主变压器保护装置差动保护误动作的案例，阐述电流互感器二次回路多点接地带 来的危害以及提出相应防范措施，供专业人员借鉴参考关键词：电流互感器；二次回路；多点接地中图分类号：U224.4 文献标识码：B文章编号：1674-2427 ( 2020 > 02-0016-181电流互感器的接地电流互感器二次接线直接关系继电保护的动作，D L/T995—2006《继电保护和电网安全H动装置检验 规程》及丨司家电网反事故措施要点都规定，电流T感 器的二次「"丨路必须有且只能有一点接地；由几组电 流互感器二次组合的电流回路，如差动保护，应在 有直接电气连接处一点接地电流互感器二次侧接地是防止电流互感器一次 绝缘不好而使其击穿窜人到二次设备t,烧毁设备，伤及人员：在变电站的实际运行中，由于电流瓦感 器公共回路连接比较多的设备，经常会出现连接错 误的现象，导致在一个电气连接的二次回路中出现 两点接地的现象，线缆绝缘损坏也容易出现两点接 地由于变电站接地网并非等电位面，在不同点存 在电位差，两点接地就会在电流二次M路中引入实 际并不存在的异常电流，从而使得二次电流与一次 电流不一致，导致继电保护不正确动作1112故障案例2.1故障概况2〇丨9年9月23 [:] 7:53:23京九线蓝口变电所正 在运行的1#主变发生比率差动保护动作，触发备fl 投保护功能，系统转山2#主变供电蓝口变电所值班员检查1#主变系统设备，丨-3LH、1#主变、I11.H/13LH及其相关连接设备均无异常2.2 蓝口变电所主要设备情况(丨）蓝口变电所主变压器采用三相VV结线 型式，额定电压为110kV,额定容域为（20+16) M VA。

继电保护误动作原因及防范措施全套1、继电保护系统的整定方案继电保护系统的重要组成部分之一是整定方案，好的方案才能有效地发挥继电保护功能，从理论上看，继电保护整定通常要考虑的内容有整定值计算、灵敏度检验与校正、时限的配合等方面。

可是在实际的保护工作中，会出现许多其他的因素，如果只考虑装设的方案类型，设置整定值也是由理论计算而来，继电保护误动作事件就容易产生。

例如某一高压架空配电线路，通过阶段式电流保护的方式来保护电力系统，有一次停电检查修缮后要合闸送电时，线路中保护I段动作迅速断开，可是在跳闸后无法自动重合启动,而且人为闭、合送电时又出现动作跳闸。

检查后发现线路没有故障，重新合闸成功后，柱上开关也成功地分段合闸。

后期该配电线路发生过多次这种现象，可是也并不是每次的现象都完全一样。

调查后得知引发误动作产生的真正原因是变压器励磁涌流,线路中沿线装设了总容量较大的变压器，这才使得变压器合闸投运时容易发生励磁涌流较大，额定电流的远不及它的一半，这就会导致继电保护误动作产生。

对于此类因整定方案不符合实际情况而导致的继电保护误动作，通常可根据继电保护系统稳定工作来制定，然后结合实际情况修改完善整定方案。

比如上面的情况，可通过合理增加延时长度或增大I段的起动电流，来减免励磁涌流对系统的影响。

2.错误接线配线错误和现场安装时接线错误引起的保护误动作，在电网曾多次发生过。

2012年，在区外故障时微机保护误动两次，均无任何信号，经过检查发现是辅助屏接线错误。

接线时，误将失灵启动回路接错即跳闸回路，当发生区外故障时，失灵判别电流继电器启动，不经任I可闭锁直接将开关跳闸，造成保护误动。

无论是设备配线错误还是外回路电缆接错，现场工作时只要能做到以下几点，就能发现错误，避免事故的发生。

①安装的保护装置到货后，应参照设计图纸和厂家提供的本图，对保护屏做一次全面、细致的检查。

②施工时要特别注意二次回路接线的正确性，必须做到图纸与实际接线相符，符号与图纸相符，保证接线正确。

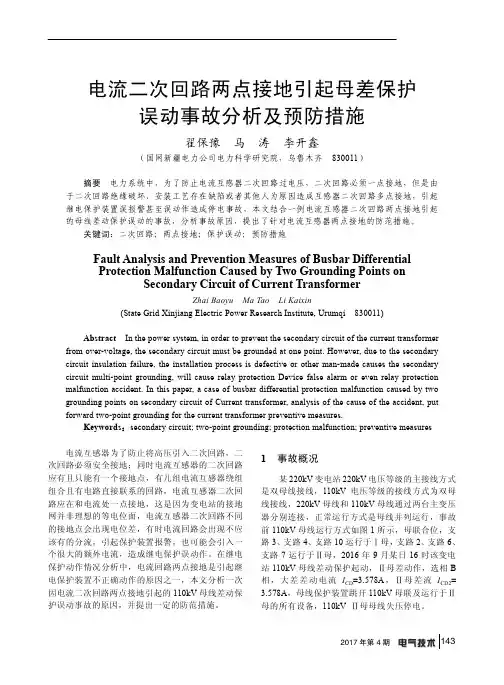

技术与应用2017年第4期143电流二次回路两点接地引起母差保护误动事故分析及预防措施翟保豫 马 涛 李开鑫（国网新疆电力公司电力科学研究院，乌鲁木齐 830011）摘要 电力系统中，为了防止电流互感器二次回路过电压，二次回路必须一点接地，但是由于二次回路绝缘破坏、安装工艺存在缺陷或者其他人为原因造成互感器二次回路多点接地，引起继电保护装置误报警甚至误动作造成停电事故，本文结合一例电流互感器二次回路两点接地引起的母线差动保护误动的事故，分析事故原因，提出了针对电流互感器两点接地的防范措施。

关键词：二次回路；两点接地；保护误动；预防措施Fault Analysis and Prevention Measures of Busbar Differential Protection Malfunction Caused by Two Grounding Points onSecondary Circuit of Current TransformerZhai Baoyu Ma Tao Li Kaixin(State Grid Xinjiang Electric Power Research Institute, Urumqi 830011)Abstract In the power system, in order to prevent the secondary circuit of the current transformer from over-voltage, the secondary circuit must be grounded at one point. However, due to the secondary circuit insulation failure, the installation process is defective or other man-made causes the secondary circuit multi-point grounding, will cause relay protection Device false alarm or even relay protection malfunction accident. In this paper, a case of busbar differential protection malfunction caused by two grounding points on secondary circuit of Current transformer, analysis of the cause of the accident, put forward two-point grounding for the current transformer preventive measures.Keywords ：secondary circuit; two-point grounding; protection malfunction; preventive measures电流互感器为了防止将高压引入二次回路，二次回路必须安全接地；同时电流互感器的二次回路应有且只能有一个接地点，有几组电流互感器绕组组合且有电路直接联系的回路，电流互感器二次回路应在和电流处一点接地，这是因为变电站的接地网并非理想的等电位面，电流互感器二次回路不同的接地点会出现电位差，有时电流回路会出现不应该有的分流，引起保护装置报警，也可能会引入一个很大的额外电流，造成继电保护误动作。

电流互感器二次回路两点接地导致的保护误动摘要：梅州供电局220kV畲江站发生了一起110kV线路保护装置误动的事故，经过一系列的排查，发现是电流互感器二次回路两点接地，再加上相邻变电站发生了接地故障，出现了地电位差，又存在阻抗，因此回路中出现了额外的电流，引起了110kV畲南甲线保护装置的误动。

本文介绍了该起事故原因排查的全程。

关键词：电流互感器；两点接地；保护误动前言如果同一电流回路存在两个或多个接地点的时候，就可能会出现部分电流经大地分流；或者因地电位差的影响，回路中出现额外的电流；又或者会加剧电流互感器的负载，导致电流互感器误差增大甚至饱和等等。

而上述这些情况可能会造成保护误动或拒动。

本文介绍了一起由于电流互感器二次回路两点接地导致的保护误动的情况，并介绍了介绍了该起事故原因排查的全过程。

1现场介绍事故前的运行方式：110kV畲南甲线1276开关在合位，运行在110kV 1M母线。

110kV畲南乙线1277出线运行在110kV 2M母线，110kV母联1012开关在合位。

110kV畲南甲线1276、110kV畲南乙线1277对侧开关均在分位，线路充电运行。

2017年2月16日20时51分46秒470毫秒，220kV畲江站110kV畲南甲线1276保护动作出口跳开1276开关，20时51分47秒393毫秒，110kV畲南甲线1276保护再次动作。

事件造成原充电运行的110kV畲南甲线1276失压。

2故障排查变电运行人员现场检查保护动作情况如下：2017年2月16日20时51分46秒470毫秒，110kV畲南甲线1276电流差动保护动作（定值为：差动电流低值0.1A，延时0.0S、差动电流高值0.2A，延时0.0S），三相开关跳开。

检查保护装置发现是A相故障，故障电流约264A。

重合闸未动作（定值为：重合闸时间1S）。

20时51分47秒393毫秒，110kV畲南甲线1276电流差动保护再次动作，检查保护装置发现是A相故障，故障电流约264A。

电流互感器二次回路两点接地导致主变跳闸事故分析及防范措施摘要：电流互感器二次回路有且只有一个接地点，当发生两点接地时，会引起保护装置告警或误动，影响电网设备正常运行。

本文针对某750千伏变电站主变保护因电流回路两点接地而误动作的案例，分析了故障波形和事故发生的原因，并提出了预防和整改措施。

关键词：电流回路；两点接地；变压器跳闸；防范措施1 设备运行方式站内有两台容量为1500MVA的自耦变压器，其接线方式为Yd11。

2号主变高压侧通过7532、7530断路器接入750千伏3/2接线系统；中压侧2202断路器运行于220千伏Ⅱ母；低压侧6602断路器运行于66千伏Ⅱ母。

750千伏2号主变保护采用双套配置，其中A套保护装置为北京四方公司生产的CSC326CE主变保护装置，B套保护装置为南瑞继保公司生产的PCS978GCD主变保护装置。

两套保护均配置有差动保护和后备保护。

2 事故原因查找及处理过程某日04时36分57秒，站内后台监控机频发“2号主变保护B屏PCS978装置异常”“2号主变保护B屏PCS978分差差流异常”动作、复归信号。

驻站人员检查发现主变B套保护中压侧电流A相0.02A、B相0.05A、C相0.05A，零序电流0.05A。

不久，监控后台报“2号主变保护B屏PCS978中压侧CT异常”，就地测量中压侧零序电流达到0.06A左右，较之前有所增大。

05时46分左右，监控后台报“2号主变保护B屏PCS978总启动”“2号主变B套保护中压侧零序过流II段动作”，主变三侧断路器ABC三相跳闸。

事故发生后，专业人员立即开展调查分析。

对于主变保护范围内的一次、二次设备进行检查。

2.1一次设备检查现场查看7532、7530、2202、6602断路器机械分合指示均处于分位，2号主变各侧电流互感器无异味，瓷套无破损、裂纹及放电痕迹，主变油位、油色正常，无渗漏油、无过热等现象，主变中压侧电压互感器外观正常，可基本排除一次设备故障的情况。

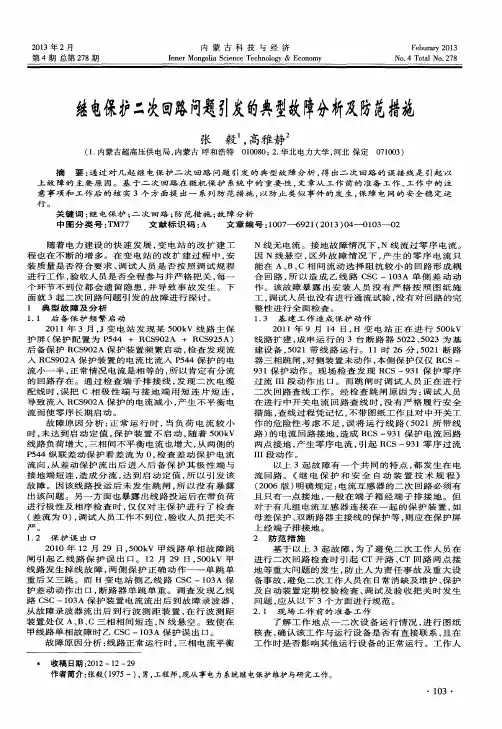

继电保护二次回路中的风险与应对措施分析摘要：随着技术的进步，各行各业的发展都会受到影响，因为电脑、网络等技术的发达，很多公司都会用电脑来工作。

随着对电网的需求越来越大，电网也在向自动控制方向发展。

这要求对电网的内部操作进行持续的调节，如果电网的运转出现问题，将会严重地对电网的正常运转产生不利的作用。

当前，国内电网已趋于自动化，在满足供电要求的情况下，对继电器进行快速响应，以保证电网的正常运转。

从而保证了电网的稳定，提高了电网的供电可靠性，保证了电网的稳定和传输的品质。

在检修和排除电网二次回路时，保证电网安全可靠是其首要任务。

如有任何的危险和问题，要立即进行修理。

它的主要目标是在发生安全事故时，迅速地实现对电网进行继电防护，使国家电网的安全、可靠地运转。

关键词：继电保护；二次回路；维护分析引言随着社会、经济和技术的飞速发展，各种工业技术正在逐步走向现代化，各种防护设备都必须进行改进，以确保电网的安全、可靠。

采用先进的新技术对保护装置进行改造，通过软件对其进行自动的检查和分析，确保在使用中对其进行认真细致的检查，从而能够及时发现故障并采取相应的防护措施。

结合目前的发展现状，对二次回路的继电保护进行了剖析，讨论了存在的问题，并提出了相应的解决办法，同时也对在设计和使用中需要考虑的问题进行了剖析，从而为二次回路的改进工作打下了一定的基础。

一、电力系统的继电保护二次回路（1）二次继电器电路的主要特点；二次保护是我国电网安全生产中的一个关键环节。

电力系统因其自身的复杂特性，由数据采集、开关、电源、信号传输和保护等构成。

二次继电器是多个子系统联合构成的，因此要达到理想的运行结果，就必须要有相应的协同工作。

从这一点可以看出，继电保护二次回路具有多样性和综合性两大特点。

(2)二次继电保护装置的优点。

①国内电网继电保护二次回路采用的是当今世界上最尖端的技术，采用的技术也是当今世界上最尖端的技术，采用这种技术可以保证继电保护装置的安全稳定运行，一旦发生安全事故，可以在最短的时间内进行安全防护。
