20种常用塑料的典型应用、工艺条件、化学和物理特性

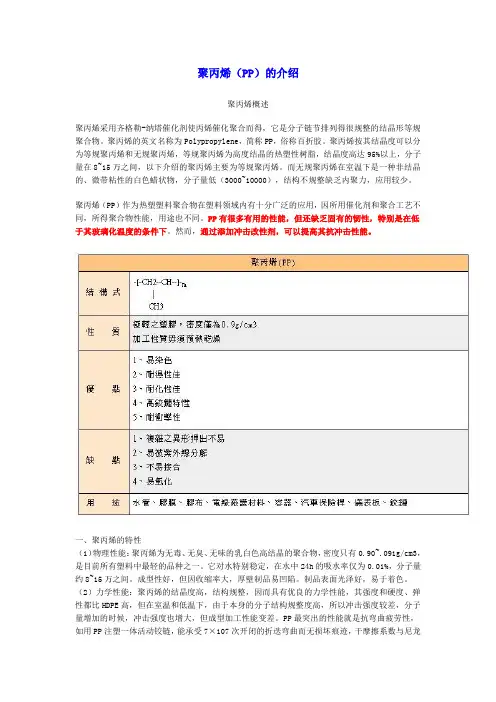

聚丙烯（PP）的介绍聚丙烯概述聚丙烯采用齐格勒-纳塔催化剂使丙烯催化聚合而得，它是分子链节排列得很规整的结晶形等规聚合物。

聚丙烯的英文名称为Polypropylene，简称PP，俗称百折胶。

聚丙烯按其结晶度可以分为等规聚丙烯和无规聚丙烯，等规聚丙烯为高度结晶的热塑性树脂，结晶度高达95%以上，分子量在8~15万之间，以下介绍的聚丙烯主要为等规聚丙烯。

而无规聚丙烯在室温下是一种非结晶的、微带粘性的白色蜡状物，分子量低（3000~10000），结构不规整缺乏内聚力，应用较少。

聚丙烯（PP）作为热塑塑料聚合物在塑料领域内有十分广泛的应用，因所用催化剂和聚合工艺不同，所得聚合物性能，用途也不同。

PP有很多有用的性能，但还缺乏固有的韧性，特别是在低于其玻璃化温度的条件下。

然而，通过添加冲击改性剂，可以提高其抗冲击性能。

一、聚丙烯的特性（1）物理性能：聚丙烯为无毒、无臭、无味的乳白色高结晶的聚合物，密度只有0.90~.091g/cm3，是目前所有塑料中最轻的品种之一。

它对水特别稳定，在水中24h的吸水率仅为0.01%，分子量约8~15万之间。

成型性好，但因收缩率大，厚壁制品易凹陷。

制品表面光泽好，易于着色。

（2）力学性能：聚丙烯的结晶度高，结构规整，因而具有优良的力学性能，其强度和硬度、弹性都比HDPE高，但在室温和低温下，由于本身的分子结构规整度高，所以冲击强度较差，分子量增加的时候，冲击强度也增大，但成型加工性能变差。

PP最突出的性能就是抗弯曲疲劳性，如用PP注塑一体活动铰链，能承受7×107次开闭的折迭弯曲而无损坏痕迹，干摩擦系数与尼龙相似，但在油润滑下，不如尼龙。

（3）热性能：PP具有良好的耐热性，熔点在164~170℃，制品能在100℃以上温度进行消毒灭菌，在不受外力的，150℃也不变形。

脆化温度为-35℃，在低于-35℃会发生脆化，耐寒性不如聚乙烯。

（4）化学稳定性：聚丙烯的化学稳定性很好，除能被浓硫酸、浓硝酸侵蚀外，对其它各种化学试剂都比较稳定，但低分子量的脂肪烃、芳香烃和氯化烃等能使PP软化和溶胀，同时它的化学稳定性随结晶度的增加还有所提高，所以聚丙烯适合制作各种化工管道和配件，防腐蚀效果良好。

1.ABS 丙烯腈-丁二烯-苯乙烯共聚物典型应用范围:汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），电话机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。

注塑模工艺条件:干燥处理：ABS材料具有吸湿性，要求在加工之前进行干燥处理。

建议干燥条件为80～90℃下最少干燥2小时。

材料温度应保证小于0.1%。

熔化温度：210～280℃；建议温度：245℃。

模具温度：25～70℃。

（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。

注射压力：500～1000bar。

注射速度：中高速度。

化学和物理特性:ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。

每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。

从形态上看，ABS是非结晶性材料。

三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。

ABS的特性主要取决于三种单体的比率以及两相中的分子结构。

这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的ABS材料。

这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。

ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。

2.PA6 聚酰胺6或尼龙6典型应用范围:由于有很好的机械强度和刚度被广泛用于结构部件。

由于有很好的耐磨损特性，还用于制造轴承。

注塑模工艺条件:干燥处理：由于PA6很容易吸收水分，因此加工前的干燥特别要注意。

如果材料是用防水材料包装供应的，则容器应保持密闭。

如果湿度大于0.2%，建议在80℃以上的热空气中干燥16小时。

如果材料已经在空气中暴露超过8小时，建议进行105℃，8小时以上的真空烘干。

熔化温度：230~280℃，对于增强品种为250~280℃。

聚丙烯（PP）的介绍聚丙烯概述聚丙烯采用齐格勒-纳塔催化剂使丙烯催化聚合而得，它是分子链节排列得很规整的结晶形等规聚合物。

聚丙烯的英文名称为Polypropylene，简称PP，俗称百折胶。

聚丙烯按其结晶度可以分为等规聚丙烯和无规聚丙烯，等规聚丙烯为高度结晶的热塑性树脂，结晶度高达95%以上，分子量在8~15万之间，以下介绍的聚丙烯主要为等规聚丙烯。

而无规聚丙烯在室温下是一种非结晶的、微带粘性的白色蜡状物，分子量低（3000~10000），结构不规整缺乏内聚力，应用较少。

聚丙烯（PP）作为热塑塑料聚合物在塑料领域内有十分广泛的应用，因所用催化剂和聚合工艺不同，所得聚合物性能，用途也不同。

PP有很多有用的性能，但还缺乏固有的韧性，特别是在低于其玻璃化温度的条件下。

然而，通过添加冲击改性剂，可以提高其抗冲击性能。

一、聚丙烯的特性（1）物理性能：聚丙烯为无毒、无臭、无味的乳白色高结晶的聚合物，密度只有0.90~.091g/cm3，是目前所有塑料中最轻的品种之一。

它对水特别稳定，在水中24h的吸水率仅为0.01%，分子量约8~15万之间。

成型性好，但因收缩率大，厚壁制品易凹陷。

制品表面光泽好，易于着色。

（2）力学性能：聚丙烯的结晶度高，结构规整，因而具有优良的力学性能，其强度和硬度、弹性都比HDPE高，但在室温和低温下，由于本身的分子结构规整度高，所以冲击强度较差，分子量增加的时候，冲击强度也增大，但成型加工性能变差。

PP最突出的性能就是抗弯曲疲劳性，如用PP注塑一体活动铰链，能承受7×107次开闭的折迭弯曲而无损坏痕迹，干摩擦系数与尼龙相似，但在油润滑下，不如尼龙。

（3）热性能：PP具有良好的耐热性，熔点在164~170℃，制品能在100℃以上温度进行消毒灭菌，在不受外力的，150℃也不变形。

脆化温度为-35℃，在低于-35℃会发生脆化，耐寒性不如聚乙烯。

（4）化学稳定性：聚丙烯的化学稳定性很好，除能被浓硫酸、浓硝酸侵蚀外，对其它各种化学试剂都比较稳定，但低分子量的脂肪烃、芳香烃和氯化烃等能使PP软化和溶胀，同时它的化学稳定性随结晶度的增加还有所提高，所以聚丙烯适合制作各种化工管道和配件，防腐蚀效果良好。

塑料材质1. 丙稀晴——丁二烯－苯乙烯（ABS工程塑料）丙烯腈—丁二烯—苯乙烯(ABS)是一种热塑性塑料合成聚合物树脂，它的平衡性能很好，能被裁剪以适合特殊需求。

它的主要物理特性是：坚硬、牢固。

树脂等级的ASS能像人造橡胶(或橡胶)一样具有弯曲性能。

其中，聚丁二烯提供很好的抗压强度，非结晶苯乙烯热塑性塑料使ABS的加IT艺更为简单(在模具中更易流动)，而丙烯腈则增加了ABS的牢度、硬度与抗腐蚀性。

有效控制这3种成分使设计师能根据最终产品的需要设计其弹性程度。

可能也正因为这一点，ABS能广泛地应用于家用产品与白色产品之中。

尽管它不像其他工程聚合物那样坚韧，但它能有效控制成本。

材料特性：在低温下也能保持很好的抗压强度硬度高、机械强度高抗磨损性好、比重轻相对热量指数高达80c在高温下也能保持很好的尺寸稳定性防火、工艺简单光泽度好、易于上色，相对其他热塑性塑料来说成本较低。

低成本、多种生产方式，良好的抗化学物质性，表面硬度高、防划痕，结构稳定性好、高抗压性，优秀的结构强度和硬度。

典型用途：电子消费品、玩具、环保商品、汽车仪表板、门板、户外护栅。

主要工艺：钢模注铸、注射铸模、TPO注射铸模2. 最为廉价的塑料——聚丙烯（PP）设计工作并不仅限于创造美丽的形状和完善的功能，而常常是在避免大规模生产的同时寻找降低单品价格和加工成本的方法。

简单地说就是要寻找一种产品，它既适合大规模生产；利用规模生产降低单件成本，同时又无需的满足大规模生产而进行高额投资和高量产出。

它广泛应用于产品设计方方面面，从包装、照明设备到室内用品无所不包。

但是，人们还无法完全通过加热成型工艺来应用这种材料。

材料特性：透明度和颜色的多种选择,低密度、抗热性强,良好的硬度、牢度和强度平衡性,加工方式简单而灵活,优秀的抗化学物质性典型用途: 家具、包装、照明设备、食物包装、桌垫、文件夹、便签纸盒主要工艺：注塑成型3. 透明——有机玻璃聚甲基丙烯酸甲酯（PMMA）丙烯酸是于20世纪30年代开始得到发展的，当时它主要用于安全玻璃的顶部转动装置。

工程塑料总概热性质玻璃转移温度（Tg）及熔点（Tm）；热变形温度（HDT）高；长期使用温度高（UL-746B）；使用温度范围大；热膨胀系数小。

机械性质高强度、高机械模数、低潜变性、强耐磨损及耐疲劳性。

其它耐化学药品性、抗电性、耐燃性、耐候性、尺寸安定性佳。

主要品种工程塑料是指一类可以作为结构材料，在较宽的温度范围内承受机械应力，在较为苛刻的化学物理环境中使用的高性能的高分子材料。

]般指能承受一定的外力作用，并有良好的机械性能和尺寸稳定性，在高、低温下仍能保持其优良性能，可以作为工程结构件的塑料。

如ABS、尼龙、聚矾等。

被当做通用性塑胶者包括聚碳酸酯(Polycarbonate, PC)、聚酰胺(尼龙, Polyamide, PA)、聚缩醛(Polyacetal, Polyoxy Methylene,POM)、变性聚苯醚(Poly Phenylene Oxide,变性PPE)、聚酯(PETP，PBTP)、聚苯硫醚(Polyphenylene Sulfide, PPS)、聚芳基酯，而热硬化性塑胶则有不饱和聚酯、酚塑胶、环氧塑胶等。

拉伸强度均超过50MPa，抗拉强度在500kg/cm2以上，耐冲击性超过50J/m，弯曲弹性率在24000kg/cm2，负载挠曲温度超过100℃，其硬度、老化性优。

聚丙烯若改善硬度及耐寒性，则亦可列入工程塑胶的范围。

此外，较特殊者为强度弱、耐热、耐药品性优的氟素塑胶，耐热性优的矽溶融化合物、聚醯胺醯亚胺、聚醯亚胺、Polybismaleimide、Polysufone(PSF)、PES、丙烯塑胶、变性蜜胺塑胶、BT Resin、PEEK、PEI、液晶塑胶等。

因为化学构造不同，故耐药品性、摩擦特性、电机特性等也有若干差异。

且因成形性的不同，故有适用于任何成形方式者，亦有只能以某种成形方式加工者，造成应用上的受限。

热硬化型的工程塑胶，其耐冲击性较差，因此大多添加玻璃纤维。

工程塑胶除了聚碳酸酯等耐冲击性大者外，通常具有延伸率小、硬、脆的性质，但若添加20~30%的玻璃纤维，则可有所改善。

以下是<<常用工程塑料的物性>>,什么都有了,缩水率也在里面.一、P S（聚苯乙烯）1 .PS的性能：PS为无定形聚合物，流动性好，吸水率低（小于00.2%），是一种易于成型加工的透明塑料。

其制品透光率达88-92%，着色力强，硬度高。

但PS制品脆性大，易产生内应力开裂，耐热性较差（60-80℃），无毒，比重1.04g\cm3左右（稍大于水）。

成型收缩率（其值一般为0.004—0.007in／in），透明PS－－这个名称仅表示树脂的透明度，而不是结晶度。

(化学和物理特性: 大多数商业用的PS都是透明的、非晶体材料。

PS具有非常好的几何稳定性、热稳定性、光学透过特性、电绝缘特性以及很微小的吸湿倾向。

它能够抵抗水、稀释的无机酸，但能够被强氧化酸如浓硫酸所腐蚀，并且能够在一些有机溶剂中膨胀变形。

)2 .PS的工艺特点：PS熔点为166℃，加工温度一般在185-215℃为宜，熔化温度180~280℃，对于阻燃型材料其上限为250℃，分解温度约为290℃，故其加工温度范围较宽。

模具温度40~50℃，注射压力：200~600bar，注射速度建议使用快速的注射速度，流道和浇口可以使用所有常规类型的浇口。

PS料在加工前，除非储存不当，通常不需要干燥处理。

如果需要干燥，建议干燥条件为80C、2~3小时。

因PS比热低，其制作一些模具散热即能很快冷凝固化，其冷却速度比一般原料要快，开模时间可早一些。

其塑化时间和冷却时间都较短，成型周期时间会减少一些；PS制品的光泽随模温增加而越好。

3．典型应用范围:包装制品（容器、罩盖、瓶类）、一次性医药用品、玩具、杯、刀具、磁带轴、防风窗以及许多发泡制品——鸡蛋箱。

肉类和家禽包装盘、瓶子标签以及发泡PS缓冲材料，产品包装，家庭用品（餐具、托盘等），电气（透明容器、光源散射器、绝缘薄膜等）。

二、HIPS（改性聚苯乙烯）1. HIPS的性能:HIPS为PS的改性材料，分子中含有5-15%橡胶成份，其韧性比PS提高了四倍左右，冲击强度大大提高(高抗冲击聚苯乙烯）,已有阻燃级、抗应力开裂级、高光泽度级、极高冲击强度级、玻璃纤维增强级以及低残留挥发分级等。

塑料材料种类塑料是一种常见的材料，它在我们的日常生活中随处可见。

塑料材料种类繁多，具有不同的特性和用途。

本文将介绍几种常见的塑料材料，以便更好地了解它们的特点和应用。

首先，聚乙烯是一种常见的塑料材料，它具有良好的耐磨性和耐冲击性，同时还具有较好的耐腐蚀性。

聚乙烯主要分为高密度聚乙烯（HDPE）和低密度聚乙烯（LDPE）两种类型。

高密度聚乙烯通常用于制作瓶子、桶子等容器，而低密度聚乙烯则常用于制作塑料袋、保鲜膜等包装材料。

其次，聚丙烯是另一种常见的塑料材料，它具有优异的耐热性和耐化学性，同时还具有较好的刚性和韧性。

聚丙烯通常用于制作各种类型的容器、管道、电线绝缘等产品。

此外，聚丙烯还可以通过共聚改性来改善其性能，例如制备抗冲击、耐热等特殊要求的产品。

另外，聚氯乙烯是一种常用的塑料材料，它具有良好的耐候性和耐腐蚀性，同时还具有较好的绝缘性能。

聚氯乙烯通常用于制作建筑材料、电线电缆、管道、窗框等产品。

此外，聚氯乙烯还可以通过添加稳定剂、填充剂等来改善其性能，以满足不同的使用要求。

此外，聚苯乙烯是一种常见的塑料材料，它具有良好的透明性和机械性能，同时还具有较好的绝缘性能。

聚苯乙烯通常用于制作各种类型的包装材料、日用品、建筑材料等产品。

此外，聚苯乙烯还可以通过发泡处理来制备泡沫塑料，用于包装、隔热等领域。

最后，聚酯是一种常用的塑料材料，它具有良好的耐热性和耐候性，同时还具有较好的机械性能和化学稳定性。

聚酯通常用于制作各种类型的纤维、薄膜、容器、饮料瓶等产品。

此外，聚酯还可以通过改性来改善其性能，例如制备耐高温、耐腐蚀等特殊要求的产品。

综上所述，塑料材料种类繁多，每种塑料材料都具有不同的特性和用途。

通过了解这些常见的塑料材料，我们可以更好地选择适合的塑料材料，并合理利用其特性，满足不同领域的需求。

希望本文对您有所帮助，谢谢阅读！。

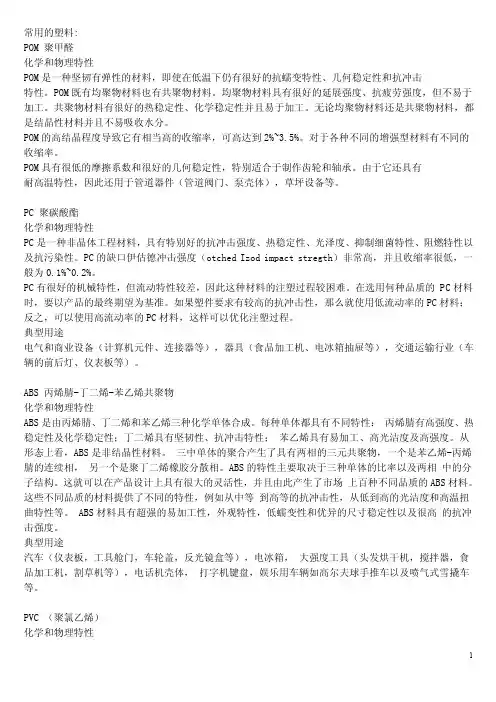

常用的塑料:POM 聚甲醛化学和物理特性POM是一种坚韧有弹性的材料，即使在低温下仍有很好的抗蠕变特性、几何稳定性和抗冲击特性。

POM既有均聚物材料也有共聚物材料。

均聚物材料具有很好的延展强度、抗疲劳强度，但不易于加工。

共聚物材料有很好的热稳定性、化学稳定性并且易于加工。

无论均聚物材料还是共聚物材料，都是结晶性材料并且不易吸收水分。

POM的高结晶程度导致它有相当高的收缩率，可高达到2%~3.5%。

对于各种不同的增强型材料有不同的收缩率。

POM具有很低的摩擦系数和很好的几何稳定性，特别适合于制作齿轮和轴承。

由于它还具有耐高温特性，因此还用于管道器件（管道阀门、泵壳体），草坪设备等。

PC 聚碳酸酯化学和物理特性PC是一种非晶体工程材料，具有特别好的抗冲击强度、热稳定性、光泽度、抑制细菌特性、阻燃特性以及抗污染性。

PC的缺口伊估德冲击强度（otched Izod impact stregth）非常高，并且收缩率很低，一般为0.1%~0.2%。

PC有很好的机械特性，但流动特性较差，因此这种材料的注塑过程较困难。

在选用何种品质的 PC材料时，要以产品的最终期望为基准。

如果塑件要求有较高的抗冲击性，那么就使用低流动率的PC材料；反之，可以使用高流动率的PC材料，这样可以优化注塑过程。

典型用途电气和商业设备（计算机元件、连接器等），器具（食品加工机、电冰箱抽屉等），交通运输行业（车辆的前后灯、仪表板等）。

ABS 丙烯腈-丁二烯-苯乙烯共聚物化学和物理特性ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。

每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。

从形态上看，ABS是非结晶性材料。

三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。

ABS的特性主要取决于三种单体的比率以及两相中的分子结构。

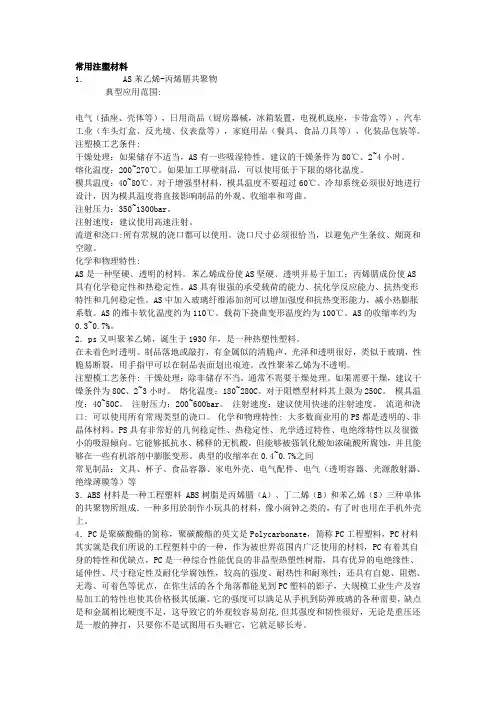

常用注塑材料1．AS苯乙烯-丙烯腈共聚物典型应用范围:电气（插座、壳体等），日用商品（厨房器械，冰箱装置，电视机底座，卡带盒等），汽车工业（车头灯盒、反光境、仪表盘等），家庭用品（餐具、食品刀具等），化装品包装等。

注塑模工艺条件:干燥处理：如果储存不适当，AS有一些吸湿特性。

建议的干燥条件为80℃、2~4小时。

熔化温度：200~270℃。

如果加工厚壁制品，可以使用低于下限的熔化温度。

模具温度：40~80℃。

对于增强型材料，模具温度不要超过60℃。

冷却系统必须很好地进行设计，因为模具温度将直接影响制品的外观、收缩率和弯曲。

注射压力：350~1300bar。

注射速度：建议使用高速注射。

流道和浇口:所有常规的浇口都可以使用。

浇口尺寸必须很恰当，以避免产生条纹、煳斑和空隙。

化学和物理特性:AS是一种坚硬、透明的材料。

苯乙烯成份使AS坚硬、透明并易于加工；丙烯腈成份使AS 具有化学稳定性和热稳定性。

AS具有很强的承受载荷的能力、抗化学反应能力、抗热变形特性和几何稳定性。

AS中加入玻璃纤维添加剂可以增加强度和抗热变形能力，减小热膨胀系数。

AS的维卡软化温度约为110℃。

载荷下挠曲变形温度约为100℃。

AS的收缩率约为0.3~0.7%。

2．ps又叫聚苯乙烯，诞生于1930年，是一种热塑性塑料。

在未着色时透明。

制品落地或敲打，有金属似的清脆声，光泽和透明很好，类似于玻璃，性脆易断裂，用手指甲可以在制品表面划出痕迹。

改性聚苯乙烯为不透明。

注塑模工艺条件: 干燥处理：除非储存不当，通常不需要干燥处理。

如果需要干燥，建议干燥条件为80C、2~3小时。

熔化温度：180~280C。

对于阻燃型材料其上限为250C。

模具温度：40~50C。

注射压力：200~600bar。

注射速度：建议使用快速的注射速度。

流道和浇口: 可以使用所有常规类型的浇口。

化学和物理特性: 大多数商业用的PS都是透明的、非晶体材料。

PS具有非常好的几何稳定性、热稳定性、光学透过特性、电绝缘特性以及很微小的吸湿倾向。

ABS的介绍一、ABS的概述化学名称：丙烯腈-丁二烯-苯乙烯共聚物英文名称：Acrylonitrile Butadiene Styrene 比重1.05克/cm3，成型收缩率：0.4～0.7%ABS的分子结构如下图：ABS树脂是一种共混物，是丙烯腈-丁二烯-苯乙烯共聚物，这三者的一般比例为20:30:50（熔点为175℃）。

其特性是由三组份的配比及每一种组分的化学结构，物理形态控制，丙烯晴组分在ABS中表现的特性是耐热性、耐化学性、刚性、抗拉强度，丁二烯表现的特性是抗冲击强度，苯乙烯表现的特性是加工流动性，光泽性。

这三组分的结合，优势互补，使ABS树脂具有优良的综合性能。

只要改变其三者的比例、聚合方法、颗粒的尺寸，便可以生产出一系列具有不同冲击强度、流动特性的品种，如增加丁二烯的组份，则其冲击强度会得到提高，但是硬度和流动性就会降低，强度和耐热性亦变差。

ABS具有刚性好，冲击强度高、耐热、耐低温、耐化学药品性、机械强度和电器性能优良，易于加工，加工尺寸稳定性和表面光泽好，容易涂装，着色，还可以进行喷涂金属、电镀、焊接和粘接等二次加工性能。

ABS是一种综合性能十分良好的树脂，无毒，微黄色，在比较宽广的温度范围内具有较高的冲击强度，热变形温度比PVC高，尺寸稳定性好，收缩率在0.4%～0.8%范围内，若经玻纤增强后可以减少到0.2%～0.4%，而且绝少出现塑化后收缩。

二、ABS的特点：1、综合性能较好，冲击强度较高，化学稳定性，电性能良好。

2、与372有机玻璃的熔接性良好，制成双色塑件，且可表面镀铬，喷漆处理。

3、有高抗冲、高耐热、阻燃、增强、透明等级别。

4、流动性比HIPS差一点，比PMMA、PC等好，柔韧性好。

三、ABS的合成方法ABS树脂的生产方法很多，目前世界上工业装置上应用较多的是乳液接技掺合法和连续本体法。

1.乳液接枝掺合工艺：乳液接枝掺合法是在ABS树脂的传统方法--乳液接枝法的基础上发展起来的，根据SAN共聚工艺不同又可分为乳液接枝乳液SAN掺合、乳液接枝悬浮SAN掺合、乳液接枝本体SAN掺合三种，其中后两者在目前工业装置上应用较多。

常见医用塑料种类、特性与选用知识汇总根据医疗器械制品的结构和强度要求，我们来选择合适的塑料类型和恰当的牌号，并确定材料的加工工艺。

这些性能包括加工性能、力学强度、使用成本、装配方式、可灭菌性等。

现将常用的几种医用塑料加工性能和物理化学性能进行介绍。

1.聚氯乙烯PVC
2.聚乙烯PE
3.聚丙烯PP
4.聚苯乙烯（PS）和K树脂
5.ABS
6.聚碳酸酯PC
7.聚四氟乙烯PTFE
1、聚氯乙烯(PVC，Polyvinylchloride)
PVC是世界上产量最大的塑料品种之一。

PVC树脂为白色或浅黄色粉末，纯PVC属无规立构，硬而脆，很少应用。

根据不同的用途可以加入不同的添加剂，使PVC塑件呈现不同的物理性能和力学性能。

在PVC树脂中加入适量的增塑剂，就可制成多种硬质、软质和透明制品。

硬PVC不含或含有少量的增塑剂，有较好的抗拉、抗弯、抗压和抗冲击性能，可单独用作结构材料。

软PVC含有较多的增塑剂，它的柔软性、断裂伸长率、耐寒性增加，但脆性、硬度、抗拉强度降低。

纯PVC的密度为1.4g/cm3，加入了增塑剂和填料等的PVC塑件的密度一般在
1.15~
2.00g/cm3范围内。

据市场估计，医用塑料产品大约25%是PVC。

主要是由于该树脂的成本较低、应用范围广阔、及其易加工。

医学应用的PVC产品有：血液透析管路、呼吸面罩、吸氧管等。

典型应用：输液器用管路和血液透析用管路（软质PVC，挤出加工）、输液器用三通（硬质PVC，注塑）。

加工工艺条件:
•可以注塑、挤出、吹膜、压延。

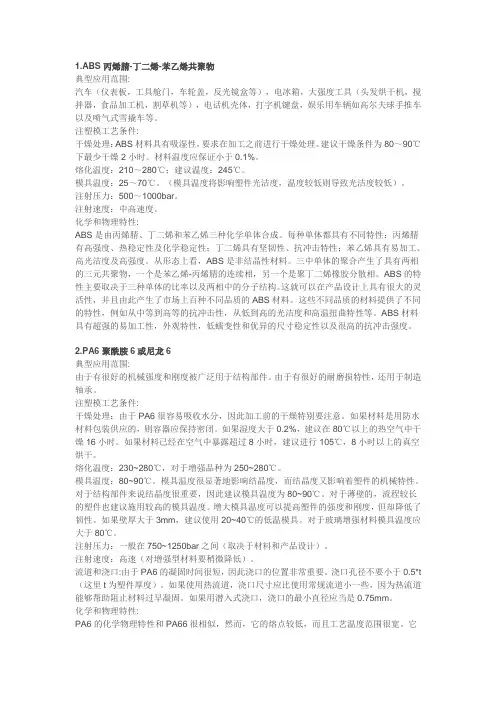

1.ABS 丙烯腈-丁二烯-苯乙烯共聚物俗名：超不碎胶典型应用范围:汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），电话机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。

注塑模工艺条件:干燥处理：ABS材料具有吸湿性，要求在加工之前进行干燥处理。

建议干燥条件为80～90℃下最少干燥2小时。

材料温度应保证小于0.1%。

熔化温度：210～280℃；建议温度：245℃。

模具温度：25～70℃。

（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。

注射压力：500～1000bar。

注射速度：中高速度。

化学和物理特性:ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。

每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。

从形态上看，ABS是非结晶性材料。

三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。

ABS的特性主要取决于三种单体的比率以及两相中的分子结构。

这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的ABS材料。

这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。

ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。

2.PA6 聚酰胺6或尼龙6尼龙里含有极性基团，能吸收一定的水分，在室温下，这些水分可以起到增塑、降低刚性和硬度、产生强度的作用。

典型应用范围:由于有很好的机械强度和刚度被广泛用于结构部件。

由于有很好的耐磨损特性，还用于制造轴承。

注塑模工艺条件:干燥处理：由于PA6很容易吸收水分，因此加工前的干燥特别要注意。

如果材料是用防水材料包装供应的，则容器应保持密闭。

如果湿度大于0.2%，建议在80℃以上的热空气中干燥16小时。

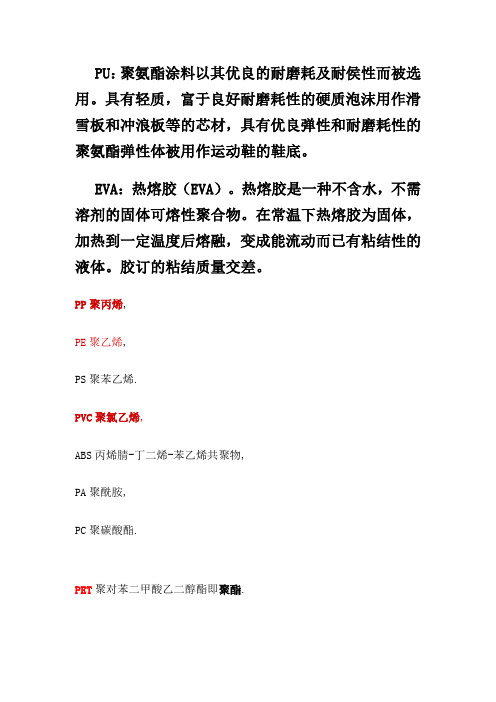

PU：聚氨酯涂料以其优良的耐磨耗及耐侯性而被选用。

具有轻质，富于良好耐磨耗性的硬质泡沫用作滑雪板和冲浪板等的芯材，具有优良弹性和耐磨耗性的聚氨酯弹性体被用作运动鞋的鞋底。

EVA：热熔胶（EVA）。

热熔胶是一种不含水，不需溶剂的固体可熔性聚合物。

在常温下热熔胶为固体，加热到一定温度后熔融，变成能流动而已有粘结性的液体。

胶订的粘结质量交差。

PP聚丙烯,PE聚乙烯,PS聚苯乙烯.PVC聚氯乙烯,ABS丙烯腈-丁二烯-苯乙烯共聚物,PA聚酰胺,PC聚碳酸酯.PET聚对苯二甲酸乙二醇酯即聚酯.POM聚甲醛,PPO聚苯醚,MMA甲基丙烯酸甲酯PET薄膜 PET片材 PC板材材料 PMMA材料透光率自身硬度熔点延展性有较大差别。

塑料简易鉴别法在采用各种塑料再生方法对废旧塑料进行再利用前，大多需要将塑料分拣。

由于塑料消费渠道多而复杂，有些消费后的塑料又难于通过外观简单将其区分，因此，最好能在塑料制品上标明材料品种。

中国参照美国塑料协会（SPE）提出并实施的材料品种标记制定了GB/T16288—1996“塑料包装制品回收标志”，虽可利用上述标记的方法以方便分拣，但由于中国尚有许多无标记的塑料制品，给分拣带来困难，为将不同品种的塑料分别，以便分类回收，首先要掌握鉴别不同塑料的知识，下面介绍塑料简易鉴别法：塑料的外观鉴别通过观察塑料的外观，可初步鉴别出塑料制品所属大类：热塑性塑料，，热固性塑料或弹性体。

一般热塑性塑料有结晶和无定形两类。

结晶性塑料外观呈半透明，乳浊状或不透明，只有在薄膜状态呈透明状，硬度从柔软到角质。

无定形一般为无色，在不加添加剂时为全透明，硬度从硬于角质橡胶状（此时常加有增塑剂等添加剂）。

热固性塑料通常含有填且不透料明，如不含填料时为透明。

弹性体具橡胶状手感，有一定的拉伸率。

塑料的加热鉴别上述三类塑料的加热特征也是各不相同的，通过加热的方法可以鉴别。

热塑性塑料加热时软化，易熔融，且熔融时变得透明，常能从熔体拉出丝来，通常易于热合。

P V C P C P E A B S P E T P P常用材料介绍(总12页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除PVC：主要成份为聚氯乙烯，另外加入其他成分来增强其耐热性，韧性，延展性等。

这种表面膜的最上层是漆，中间的主要成分是聚氯乙烯，最下层是背涂粘合剂。

它是当今世界上深受喜爱、颇为流行并且也被广泛应用的一种合成材料。

PVC革以针织布料为底基,上面贴合一层PVC树脂薄膜的产品。

PU：聚氨酯涂料以其优良的耐磨耗及耐侯性而被选用。

具有轻质，富于良好耐磨耗性的硬质泡沫用作滑雪板和冲浪板等的芯材，具有优良弹性和耐磨耗性的聚氨酯弹性体被用作运动鞋的鞋底。

EVA：热熔胶（EVA）。

热熔胶是一种不含水，不需溶剂的固体可熔性聚合物。

在常温下热熔胶为固体，加热到一定温度后熔融，变成能流动而已有粘结性的液体。

胶订的粘结质量交差。

PP聚丙烯,PE聚乙烯,PS聚苯乙烯.PVC聚氯乙烯,ABS丙烯腈-丁二烯-苯乙烯共聚物,PA聚酰胺,PC聚碳酸酯.PET聚对苯二甲酸乙二醇酯即聚酯.POM聚甲醛,PPO聚苯醚,MMA甲基丙烯酸甲酯PET薄膜 PET片材 PC板材材料 PMMA材料透光率自身硬度熔点延展性有较大差别。

塑料简易鉴别法在采用各种塑料再生方法对废旧塑料进行再利用前，大多需要将塑料分拣。

由于塑料消费渠道多而复杂，有些消费后的塑料又难于通过外观简单将其区分，因此，最好能在塑料制品上标明材料品种。

中国参照美国塑料协会（SPE）提出并实施的材料品种标记制定了GB/T16288—1996“塑料包装制品回收标志”，虽可利用上述标记的方法以方便分拣，但由于中国尚有许多无标记的塑料制品，给分拣带来困难，为将不同品种的塑料分别，以便分类回收，首先要掌握鉴别不同塑料的知识，下面介绍塑料简易鉴别法：塑料的外观鉴别通过观察塑料的外观，可初步鉴别出塑料制品所属大类：热塑性塑料，，热固性塑料或弹性体。

常见PP、PE、PU、PVC、ABS等材料的物理化学特性及应用一、名称PP：聚丙烯PE：聚乙烯PU：聚氨酯PVC：聚氯乙烯ABS：丙烯腈/丁二烯/苯乙烯共聚物PS：聚苯乙烯PSA：苯乙烯-丙烯腈共聚物PVDF：聚偏氟乙烯PC：聚碳酸酯EVA：乙烯-醋酸乙烯共聚物----------------------------------二、材料特性及应用PP：聚丙烯PP是一种半结晶性材料。

它比PE要更坚硬并且有更高的熔点。

由于均聚物型的PP温度高于0℃以上时非常脆，因此许多商业的PP材料是加入1~4%乙烯的无规则共聚物或更高比率乙烯含量的钳段式共聚物。

共聚物型的PP材料有较低的热扭曲温度（100℃）、低透明度、低光泽度、低刚性，但是有有更强的抗冲击强度。

PP的强度随着乙烯含量的增加而增大。

PP的维卡软化温度为150℃。

由于结晶度较高，这种材料的表面刚度和抗划痕特性很好。

PP不存在环境应力开裂问题。

通常，采用加入玻璃纤维、金属添加剂或热塑橡胶的方法对PP进行改性。

PP的流动率MFR范围在1~40。

低MFR的PP材料抗冲击特性较好但延展强度较低。

对于相同MFR的材料，共聚物型的强度比均聚物型的要高。

由于结晶，PP的收缩率相当高，一般为1.8~2.5%。

并且收缩率的方向均匀性比PE-HD等材料要好得多。

加入30%的玻璃添加剂可以使收缩率降到0.7%。

均聚物型和共聚物型的PP材料都具有优良的抗吸湿性、抗酸碱腐性、抗溶解性。

然而，它对芳香烃（如苯）溶剂、氯化烃（四氯化碳）溶剂等没有抵抗力。

PP也不象PE那样在高温下仍具有抗氧化性。

聚丙烯（PP）是常见塑料中较轻的一种，其电性能优异，可作为耐湿热高频绝缘材料应用。

PP属结晶性聚合物，熔体冷凝时因比容积变化大、分子取向程度高而呈现较大收缩率(1.0％-1.5％)。

PP在熔融状态下，用升温来降低其粘度的作用不大。

因此在成型加工过程中，应以提高注塑压力和剪切速率为主，以提高制品的成型质量。

开模常用塑料以下是<>,什么都有了,缩水率也在里面. 一、P S（聚苯乙烯）1 .PS的性能：PS为无定形聚合物，流动性好，吸水率低（小于00.2%），是一种易于成型加工的透明塑料。

其制品透光率达88-92%，着色力强，硬度高。

但PS制品脆性大，易产生内应力开裂，耐热性较差（60-80℃），无毒，比重1.04g\cm3左右（稍大于水）。

成型收缩率（其值一般为0.004—0.007in／in），透明PS－－这个名称仅表示树脂的透明度，而不是结晶度。

(化学和物理特性: 大多数商业用的PS都是透明的、非晶体材料。

PS具有非常好的几何稳定性、热稳定性、光学透过特性、电绝缘特性以及很微小的吸湿倾向。

它能够抵抗水、稀释的无机酸，但能够被强氧化酸如浓硫酸所腐蚀，并且能够在一些有机溶剂中膨胀变形。

) 2 .PS的工艺特点：PS熔点为166℃，加工温度一般在185-215℃为宜，熔化温度180~280℃，对于阻燃型材料其上限为250℃，分解温度约为290℃，故其加工温度范围较宽。

模具温度40~50℃，注射压力：200~600bar，注射速度建议使用快速的注射速度，流道和浇口可以使用所有常规类型的浇口。

PS料在加工前，除非储存不当，通常不需要干燥处理。

如果需要干燥，建议干燥条件为80C、2~3小时。

因PS比热低，其制作一些模具散热即能很快冷凝固化，其冷却速度比一般原料要快，开模时间可早一些。

其塑化时间和冷却时间都较短，成型周期时间会减少一些；PS制品的光泽随模温增加而越好3．典型应用范围: 包装制品（容器、罩盖、瓶类）、一次性医药用品、玩具、杯、刀具、磁带轴、防风窗以及许多发泡制品——鸡蛋箱。

肉类和家禽包装盘、瓶子标签以及发泡PS 缓冲材料，产品包装，家庭用品（餐具、托盘等），电气（透明容器、光源散射器、绝缘薄膜等）。

二、HIPS（改性聚苯乙烯）1. HIPS的性能: HIPS为PS的改性材料，分子中含有5-15%橡胶成份，其韧性比PS提高了四倍左右，冲击强度大大提高(高抗冲击聚苯乙烯）,已有阻燃级、抗应力开裂级、高光泽度级、极高冲击强度级、玻璃纤维增强级以及低残留挥发分级等。
