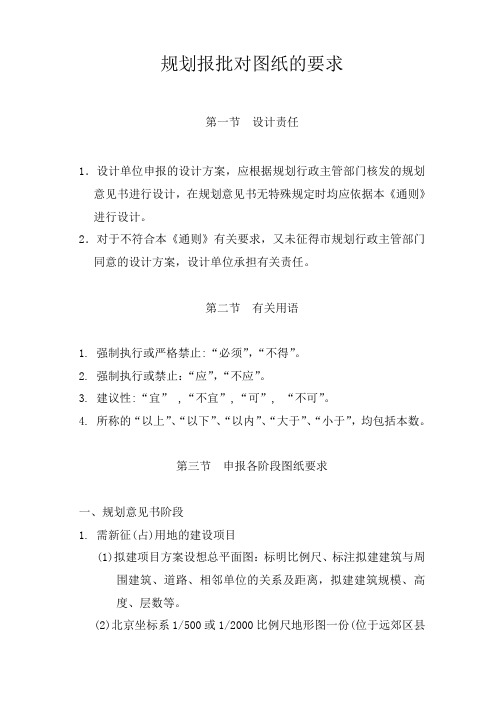

规划报批对图纸的要求第一节设计责任1．设计单位申报的设计方案，应根据规划行政主管部门核发的规划意见书进行设计，在规划意见书无特殊规定时均应依据本《通则》进行设计。
2．对于不符合本《通则》有关要求，又未征得市规划行政主管部门同意的设计方案，设计单位承担有关责任。
第二节有关用语1.强制执行或严格禁止:“必须”，“不得”。
2.强制执行或禁止：“应”，“不应”。
3.建议性:“宜” ,“不宜”,“可”, “不可”。
4.所称的“以上”、“以下”、“以内”、“大于”、“小于”，均包括本数。
第三节申报各阶段图纸要求一、规划意见书阶段1. 需新征(占)用地的建设项目(1)拟建项目方案设想总平面图：标明比例尺、标注拟建建筑与周围建筑、道路、相邻单位的关系及距离，拟建建筑规模、高度、层数等。
(2)北京坐标系1/500或1/2000比例尺地形图一份(位于远郊区县或机要工程项目需三份)，在地形图上用普通黑铅笔绘出拟建设用地范围。
2．拥有土地使用权用地上的建设项目（1）拟建工程设想方案图，标明比例尺、标注拟建建筑与周围建筑、道路、相邻单位的关系及距离，拟建建筑规模、高度、层数等。
（2）北京坐标系1/500或1/2000比例尺地形图一份(位于远郊区县或机要工程项目需三份)，在地形图上用普通黑铅笔绘出拟建设用地范围。
二、建设项目规划、设计方案1.居住类建筑工程设计方案(1)标明由规划行政部门出具钉桩条件的用地钉桩成果，并以现状地形图为底图绘制的总平面图(比例：单体建筑1/500，居住区1/1000)2份；居住区(居住小区、组团)项目在总平面图中标明每栋居住建筑的编号；(2)各层平面图、各向立面图、剖面图(比例：1/100或1/200)各2份；(3)拟建项目周围相邻居住建筑时，应按照《规划意见书》或《修改设计方案通知书》的要求附日照影响分析图及说明各1份；(4)《规划意见书》或《修改设计方案通知书》要求做交通影响评价报告的项目，应附交通影响评价报告1份；(5)设计方案各项技术指标要求相对列表说明，如超出规划意见书规定的建筑控高和使用性质时，应附控规调整审批通知书1份；(6)《规划意见书》要求应附的其它有关文件、图纸和模型；(7)居住区(居住小区、组团)项目应附单栋居住建筑规模(注明地上、地下建筑面积)和配套明细表1份；(8)以上文件图纸均按A3规格装订成册。
报审图纸设计要求在工程项目的推进过程中，报审图纸的设计是至关重要的环节。
一份准确、完整且符合规范的报审图纸，不仅能够为项目的顺利开展提供有力保障，还能有效避免后续施工过程中的诸多问题和纠纷。
那么，报审图纸的设计究竟有哪些要求呢？接下来，我们就来详细探讨一下。
首先，报审图纸的设计必须要遵循相关的法律法规和标准规范。
这是确保图纸合法性和有效性的基础。
不同类型的工程项目，可能会受到不同的法规和规范的约束，比如建筑工程要符合《建筑法》、《建筑设计防火规范》等；市政工程则要遵循相应的市政工程设计规范。
设计师在进行图纸设计时，必须对这些法规和规范有深入的了解，并且严格按照要求进行设计，确保图纸在法律层面上无懈可击。
其次，准确性是报审图纸设计的核心要求之一。
图纸上的每一个尺寸、标注、符号都必须精确无误。
尺寸的误差可能会导致施工中的材料浪费或者结构不稳定；标注不清则会让施工人员产生误解，从而影响施工质量和进度。
例如，在建筑结构图纸中，梁柱的尺寸、配筋的规格和数量等都需要精确计算和标注，容不得半点马虎。
完整性也是不可忽视的一点。
一份完整的报审图纸应该包含项目的各个方面，从总体布局到详细的节点构造，从建筑结构到给排水、电气等配套设施。
如果图纸缺失了某些关键部分，施工过程中就可能会出现衔接不畅或者无法施工的情况。
比如，在一份住宅小区的规划图纸中，不仅要有建筑物的布局和户型设计，还应该包括小区内的道路、绿化、停车位等配套设施的规划。
此外，清晰性对于报审图纸来说也非常重要。
图纸的线条应该清晰可辨，文字说明应该简洁明了，避免使用模糊不清或者容易产生歧义的表达方式。
同时，图纸的布局要合理，各个部分的比例要协调，以便于审阅者能够快速、准确地理解图纸的内容。
比如，在一份电气系统图纸中，应该将不同的线路和设备用不同的颜色和线型进行区分，并配以清晰的文字说明，让施工人员能够一目了然。
在设计报审图纸时，还需要充分考虑施工的可行性。
图纸上的设计方案不仅要在理论上可行，还要能够在实际施工中顺利实施。
苏州报建图纸深度和要求的规定苏州市规划局相城分局报建图纸深度和要求各类报建图纸一览表1．选址、用地类报建图纸的深度和要求一、现势地形图1．采用苏州市坐标系统和国家基准高程系统；2．图纸比例为1/500－1/2000；3．盖有测绘单位的出图章。
二、用地红线图1．采用苏州市坐标系统和国家基准高程系统；2．图纸比例为1/500－1/2000；3．盖有测绘单位的出图章；4．在现势地形图上标明建设用地位置，并注明拐点坐标；5．图上应盖有用地单位、村委会、镇建管所印章。
三、绘制在现势地形图上的总平面图、要求与相应阶段的总平面规划图相同；12、含周边50米范围的现势地形地物和规划道路；2．3、盖有建设单位的印章、具备资质的设计单位的出图章。
四、总平面规划图1、标明图纸要素，如图名、指北针、比例尺、图例、图标、图签等；2、建设用地红线及坐标、不同等级道路的宽度、规划高压走廊、规划河道等各类规划控制线的控制宽度；3、保留和规划建筑物的功能性质、层数和编号，其中建筑物的层数和编号应当易于区别，层数一般标注在建筑物的右上角；4、建筑物（包括首层建筑物）与建设用地红线、规划道路红线、高压线或高压走廊、规划河道和其他规划控制线的距离及建筑间距。
5、附有建筑明细表，明确保留建筑物和规划建筑物的功能、层数、面积、编号等；6、附有技术经济指标表，明确总用地面积、容积率、总建筑面积、建筑密度、绿地率等指标；7、盖有建设单位的印章、具备资质的设计单位的出图章和资质章。
规划－建筑设计方案报建图纸的深度和要求设计说明书一、1、现状条件分析；2、规划原则和总体构思；3、用地布局；4、空间组织和景观特色要求；5、道路和绿地系统规划；6、各项专业工程规划及管线综合；7、竖向规划；8、技术经济指标；9、工程量及投资估算。
二、基地区位图1、标明图纸要素，如图名、指北针、图例、图标、图签等；3．2、盖有建设单位的印章、具备资质的设计单位的出图章。
报建各阶段图纸要求1、总平面规划设计方案阶段：所需设计材料：需总平面规划设计方案图纸及电子文件；图纸要求：标明栋号、层数、功能，建筑占地线用多段线框表述，沿市政道路的用地红线与建筑控制线之间不能标示任何构筑物（包括停车位，围墙，消防道路等）；出图要求：出1:1000的图，先打一张硫酸图，再覆在地形图上复印。
2、单体建筑设计方案阶段：所需设计材料：经批准的总平面规划设计方案一份及其电子文件一份，建筑方案设计文件两份及其电子文件一份，临24米（含24米）道路的建筑物需报送有不同设计单位设计的至少两套方案，每套方案一式两份及彩色效果图或建筑模型；图纸要求：标明轴号，尺寸，在一层平面图中标明总建筑面积，总计容面积、不计容面积，再在各层平面中标明本层的建筑面积，计容面积，不计容面积，面积线需用多段线框等；出图要求：约按1:100出图，约A2出图，具体比例视单体尺寸为准；提交蓝图，内容为平、立、剖面，简易装订。
3、初步设计阶段（16层及16层以上）所需设计材料：经批准的总平面规划设计方案及单体设计方案，初步设计文件一式三份及其建筑部分（平、立、剖面）的电子文件一份；出图要求：按国家要求的扩初图纸深度，需装订。
4、施工图设计阶段：所需设计材料：经批准的总平面规划设计方案及单体设计方案、《建设工程初步设计审批意见书》（需做初步设计项目），工程施工图设计文件（含各专业）一式二份及建筑部分（平、立、剖面）的电子文件一份、结构计算书及计算软件名称；出图要求：按国家要求的施工图深度。
5、《工程规划许可证》办理：所需设计材料：经批准的总平面规划设计方案及单体设计方案与管线设计总平面图，建筑施工平、立、剖图纸一式两份（十六层及以上高层及建筑需提交规划建设局的初步设计批复，附电子文件），注：以上为惠州市规划建设局报建图纸要求，仲恺区规划建设局报建有关要求见附件（附：仲恺规划服务指南）。
报审图纸设计要求各阶段报审顺序图规划意见书设计方案建设用地规划许可证（无图纸、略）建设工程规划许可证人防报审消防报审园林报审交通报审一、报审规划意见书：1. 审批同期：28个工作日（受理时间：每周一至五全天）2. 图纸规格：A33. 图纸及文件要求：1）二地权属证明文件2）建设单位对拟建项目情况的说明1份（也可由设计单位写）3）总平面图一份（1:1000或1:500）4）地形图1份（1:1000或1:500，用铅笔画出用地范围）4. 注意问题：1）地形图为测绘院所购蓝图。
2）说明工程位置，标明规划建筑与四周建筑之间的间距、高度及经济技术指标。
3）报审表中设计单位一栏可以不盖章。
二、报审设计方案：1. 审批周期：处审17个工作日，委审30个工作日，对外接待日为每周二、四上午。
2. 图纸规格：A3图纸，二份。
总平面加盖报审章及注册章。
3. 图纸文件要求：（先填日报表并加盖报审章或公章）1）计划部门批准的项目建议书或其它计划批准文件1份（不装订）。
2）规划意见书及附图1份（复印件，不装订）。
3）A3图纸，二份。
①设计说明②总平面图（1:1000或1:500）③各层平面图，各向立面图，主要剖面图（1:100或1:200）④透视图（或模型）⑤日照分析（满足冬至1小时，大寒2小时日照）⑥交通分析报告（按规划意见书要求确定是否提供）4. 注意问题：1）总平面为以现状地形图为底的蓝图，用地坐标及尺寸要准确无误。
建筑与四状的关系（性质、层数、距离）标注清楚，各项技术经济指标要齐全、准确，建筑物要有编号及高度。
各种配套设施用房要标明并不遗漏（如开闭站、配电室、垃圾楼、热力站及燃气调压站等）。
地下及挑出部分用虚线表示。
2）平面图要注明外包尺寸，并与总平面一致。
每层应有建筑面积及比例。
整个面积的统计要准确。
3）立面及部面图的建筑高度要标注清楚（包括退台部分），并与总平面相对应。
标注各部分材料及色彩。
4）建筑高度不超过规划意见书的10%，并小于3米。

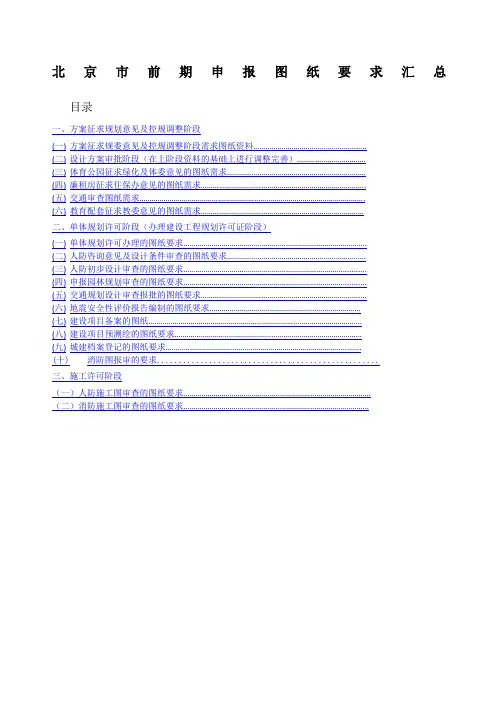

北京市前期申报图纸要求汇总目录一、方案征求规划意见及控规调整阶段(一)方案征求规委意见及控规调整阶段需求图纸资料………………………………………………..(二)设计方案审批阶段（在上阶段资料的基础上进行调整完善）…………………………….(三)体育公园征求绿化及体委意见的图纸需求……………………………………………………………(四)廉租房征求住保办意见的图纸需求……………………………………………………………………….(五)交通审查图纸需求………………………………………………………………………………………………….(六)教育配套征求教委意见的图纸需求………………………………………………………………………二、单体规划许可阶段（办理建设工程规划许可证阶段）(一)单体规划许可办理的图纸要求……………………………………………………………………………….(二)人防咨询意见及设计条件审查的图纸要求……………………………………………………………(三)人防初步设计审查的图纸要求……………………………………………………………………............(四)申报园林规划审查的图纸要求……………………………………………………………………............(五)交通规划设计审查报批的图纸要求……………………………………………………………………....(六)地震安全性评价报告编制的图纸要求…………………………………………………………………(七)建设项目备案的图纸…………………………………………………………………………………………….(八)建设项目预测绘的图纸要求…………………………………………………………………………………(九)城建档案登记的图纸要求…………………………………………………………………………………….(十)消防图报审的要求...................................................三、施工许可阶段（一）人防施工图审查的图纸要求…………………………………………………………………………………（二）消防施工图审查的图纸要求………………………………………………………………………………..北京市前期申报图纸需求汇总一、方案征求规划意见及控规调整阶段方案征求规委意见及控规调整阶段需求图纸资料：1.设计方案图册（包括：总平面图、标准层平面图、地下各层平面图、园林分析图、交通分析图、消防分析图、日照分析图、效果图、经济技术指标表、剖面图、立面图、设计说明等）2.拟建方案蓝图或者白图（根据规委要求再定，项目白图A3本册），比例不限3.经济技术指标表内容包括：总用地面积、建设用地面积、代征地面积、总建筑面积、地上建筑面积、地下建筑面积、容积率、建筑高度、绿化率、停车数量，各种建设内容分别标注4.总图标注要求：体现建筑与周边建筑物的间距（建议设计部通过实测数据复核，避免出现偏差）、建筑层数、建筑高度、主要使用性质、绿化设计、交通设计、红线范围、退线距离等基本要素5.简单的设计说明6.公建部分的立面效果图尽量体现商业广告标识的位置及范围，包括预留项目案名的位置，为后期的广告审批做铺垫。

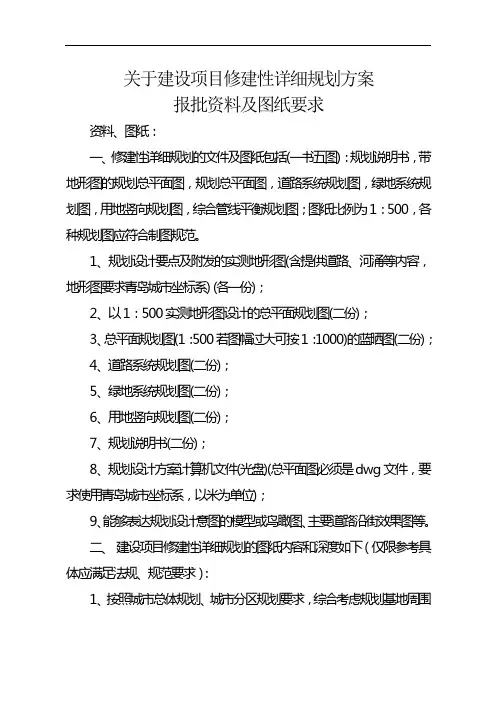

关于建设项目修建性详细规划方案报批资料及图纸要求资料、图纸：一、修建性详细规划的文件及图纸包括(一书五图)：规划说明书，带地形图的规划总平面图，规划总平面图，道路系统规划图，绿地系统规划图，用地竖向规划图，综合管线平衡规划图；图纸比例为1：500，各种规划图应符合制图规范。
1、规划设计要点及附发的实测地形图(含提供道路、河涌等内容，地形图要求青岛城市坐标系) (各一份)；2、以1：500实测地形图设计的总平面规划图(二份)；3、总平面规划图(1：500若图幅过大可按1：1000)的蓝晒图(二份)；4、道路系统规划图(二份)；5、绿地系统规划图(二份)；6、用地竖向规划图(二份)；7、规划说明书(二份)；8、规划设计方案计算机文件(光盘)(总平面图必须是dwg文件，要求使用青岛城市坐标系，以米为单位)；9、能够表达规划设计意图的模型或鸟瞰图、主要道路沿街效果图等。
二、建设项目修建性详细规划的图纸内容和深度如下（仅限参考具体应满足法规、规范要求）：1、按照城市总体规划、城市分区规划要求，综合考虑规划基地周围地区土地利用功能、建筑物性质、道路交通等环境因素，进行建设条件分析并在设计说明书中予以说明。
设计说明书中还应明确各经济技术指标及用地平衡表2、总平面规划图中，应明确下列有关内容：⑴人口规模(指居住项目或包含居住功能的项目)；⑵居住用地面积、居住人口总密度、居住人口净密度(指居住项目及包含居住功能的项目)；⑶标明建筑物功能；⑷容积率(标明计算用地范围、面积及计入容积率的建筑面积)；⑸建筑密度(标明计算用地范围、面积)；⑹建筑高度、层数；⑺清晰标明用地界坐标、建筑间距、建筑物退缩用地边线及规划路边线距离；⑻公共设施配套项目(标明项目类型、建筑面积、设置的具体位置等)；⑼市政配套设施（明确位置及规模，设置地下时必须征求专业部门意见）⑽列出各类用地平衡表；⑾标明主要道路控制点座标、道路宽度、转弯半径；⑿标明绿地边界，列出公共绿地面积、集中绿地面积、绿地率；⒀另需提供主要建筑的标准层平面图。

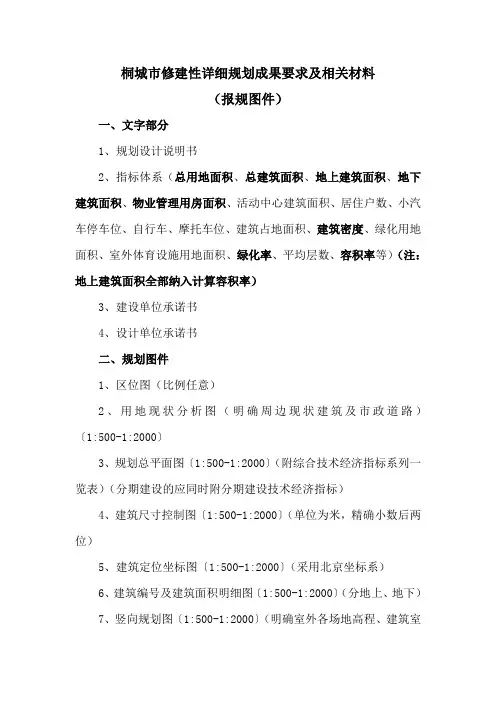

桐城市修建性详细规划成果要求及相关材料（报规图件）一、文字部分1、规划设计说明书2、指标体系（总用地面积、总建筑面积、地上建筑面积、地下建筑面积、物业管理用房面积、活动中心建筑面积、居住户数、小汽车停车位、自行车、摩托车位、建筑占地面积、建筑密度、绿化用地面积、室外体育设施用地面积、绿化率、平均层数、容积率等）（注：地上建筑面积全部纳入计算容积率）3、建设单位承诺书4、设计单位承诺书二、规划图件1、区位图（比例任意）2、用地现状分析图（明确周边现状建筑及市政道路）〔1:500-1:2000〕3、规划总平面图〔1:500-1:2000〕（附综合技术经济指标系列一览表）（分期建设的应同时附分期建设技术经济指标）4、建筑尺寸控制图〔1:500-1:2000〕（单位为米，精确小数后两位）5、建筑定位坐标图〔1:500-1:2000〕（采用北京坐标系）6、建筑编号及建筑面积明细图〔1:500-1:2000〕（分地上、地下）7、竖向规划图〔1:500-1:2000〕（明确室外各场地高程、建筑室内±0.000高程、建筑高度、采用黄海高程）8、道路交通规划图〔1:500-1:2000〕（同时明确地上停车位、地下停车位、地下车库外围线、地下车库出入口）9、绿化布置图〔1:500-1:2000〕（标明每块绿地面积、室外体育设施用地及布置）10、雨、污水管网布置图〔1:500-1:2000〕（拐点坐标、管径、坡向、坡度、标高及化粪池位置、明确接城市管网位置）11、电力管网布置图〔1:500-1:2000〕（变配电房的位置、面积尺寸、负荷范围）12、燃气管网布置图〔1:500-1:2000〕13、弱电管线布置图〔比例1:500-1:2000〕（含电视、电话、宽频网、可视对讲、小区智能化等）14、工程管线综合规划图〔比例1:500-1:2000〕（在总平面上综合布置市政管网、强电、弱电等的布线）15、90平方米套房分部图及占总套房比例〔比例1:500-1:2000〕16、效果图及户型方案图三、日照分析报告高层建筑须提供日照分析报告书及日照分析图纸〔比例1:500-1:2000〕（日照分析软件须通过国家相关部门认证）四、以上材料需提供5套纸质文件（设计单位签字并盖规划编制设计资质章）及电子文件（图为dwg格式CAD文件）五、其他材料：1、规划评审意见及专家名单。
