建筑构造课件】目录第一节楼梯及构造组成、楼梯的作用及其他竖向交通设施▼二、楼梯的形式和分类▼三、楼梯的构造组成▼四、楼梯的图示表达▼第二节楼梯设计要求、楼梯空间尺度要求▼二、楼梯安全疏散要求▼三、无障碍楼梯设计要求四、楼梯间设计▼第三节钢筋混凝土楼梯的构造一、现浇钢筋混凝土楼梯结构构造▼二、预制钢筋混凝土楼梯结构构造▼三、钢筋混凝土楼梯饰面及栏杆构造▼第四节台阶及坡道构造、台阶构造▼二、坡道构造▼复习摸索题▼第一节楼梯及构造组成一、楼梯的作用及其他竖向交通设施楼梯的作用：连通不同标高的平面，满足楼层间的联系和疏散要求。
其他竖向交通设施：电梯、自动扶梯、坡道楼梯是经济、可靠的竖向交通设施，是两层以上建筑不可缺少的竖向联系构件。

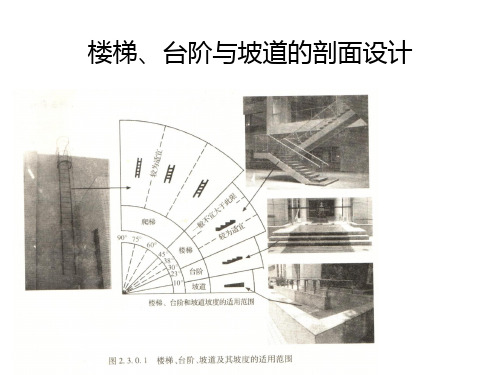

二、楼梯的形式和分类按平面形式分：【楼梯形式1、2、3】按构造材料分：钢筋混凝土楼梯、钢楼梯、木楼梯按位置分：室外楼梯、室内楼梯、要紧楼梯按使用性质分：要紧楼梯、辅助楼梯、消防楼梯、疏散楼梯、内部工作梯、检修梯等按坡度分：楼梯一样坡度在45o 以下爬梯坡度在60o 以上三、楼梯的构造组成梯段：指楼梯的斜段部分，由多级踏步组成，是楼梯完成上升功能的构件。
踏步：由踏面和踢面组成的。
踏面：踏步的水平面；踢面：踏步的竖面，与踏面垂直或与踏面成小于90o 的夹角。
踏口：即踏步前缘，踏面与踢面的阳角交线（凸出的棱称为阳角，如门洞、窗洞的边；凹进的棱称为阴角，如房间内墙与房顶的交线），亦简称踏缘。
平台：楼梯平台按其要紧功能分为两种：休息平台 ——连接同一方向的两个梯段的平台为休息平台，满足换脚休息 要求。
转折平台 ——连接不同方向的两个梯段的平台为转折平台，满足转换方向 要求。
扶手及栏杆、栏板：起安全爱护作用。
楼梯结构构件组成：梯段板、踏步板和梯段梁、平台梁、平台板四、楼梯的图示表达各层平面图：楼梯的各层平面图与其他建筑平面图一样是以楼地面以上 1.2 米左右处向下的剖视投影图。
平面图应表明楼梯的梯段宽度、平台宽度、梯段长度、踏步宽度及踏步数量、起止踏步的定位、各平台的标高及楼梯走线和上下方向等。
剖面图：理想的楼梯剖面图是对楼梯的一个梯段进行纵向剖切、往另一梯 段方向做剖视投影图。
剖面图应表明梯段的结构、栏杆形式、扶手高度、各平台的标高、梯段高踏步的高度及关键部位的净空操纵高度等。
详图：表示楼梯的踏步、踏口、栏杆、扶手等细部构造，包括它们的材尺寸、连接方式、表面处理等等。
楼梯构造设计图】、【楼梯各部位名称】第二节楼梯设计要求、楼梯的尺度要求楼梯尺度要求：楼梯宽度、踏步尺度、平台、空间高度、栏杆及扶手高度 等。
楼梯宽度楼梯宽度=墙体粉刷表面至扶手中心线或扶手中心线至扶手中心线的水平 距离。
度、料、确定楼梯宽度的依据：人流量、搬运物品的尺度、空间比例等。
表示人流量的单位一是人数，一是人流股数。
楼梯宽度按人流股数确定时，单股人流为800〜900。
两股以上则每股人流宽度为550〜700;公用楼梯按双股或三股、四股人流设计，内部专用楼梯按单股人流设计。
楼梯常用宽度：住宅公用楼梯宽度为1100，户内楼梯一样为800〜1000；公共建筑楼梯最小宽度为1200以上，内部工作梯宽度常为800；人流较大的公共建筑为1400 以上。
踏步尺度踏步尺度与人体尺度有紧密的关系，踏步尺度依据人的步距确定。
中国成人的水平步距是620（女）〜680（男）。
一样认为在人在往上行时，水平步距会减小，且每上升1mm,水平步距则减少约2mm。
因此有踏步运算公式：b+ 2h= 600〜620mm。
踏步宽度尺寸应与人脚的长度相习惯，280〜300mm 较为理想，一样不宜小于220mm。
踏步的尺度直截了当阻碍楼梯间空间的大小和面积。
确定踏步的高度和宽度尺寸，除满足人体尺度要求外，还应考虑建筑的使用功能、建筑标准和模数等。
（通常踏步宽度应符合）踏步常用尺寸（mm）：平台宽度转折平台——连接前进方向不同的两个梯段的平台。
按照人流量关系，转折平台的宽度应不小于楼梯的宽度；考虑搬物需要，住宅公用楼梯的平台宽度应大于1300m m，医院要紧楼梯的平台宽度应大于1800mm。
休息平台——连接前进方向相同的两个梯段的平台。
休息平台的宽度应考虑人的步距，并满足换脚休息要求。
《资料集》上关于休息平台的宽度是如图所示为 > 2+r。
这符合人行走的步距吗？如果以步距为依据，考虑一次换脚的平台宽度是为600—620+ g吗？空间高度《建筑楼梯模数和谐标准》GBJ10J 87第2.0.7条规定：楼梯平台部位的净高不应小于2000mm，楼梯梯段部位的净高不应小于2200mm，楼梯梯段最低、最高踏步的前缘与顶部凸出物内边缘线距离不应小于300mm。
户内楼梯、内部作业梯等可不受此规定限制。
扶手栏杆扶手高度——自踏步前缘至扶手顶面铅垂线的高度，不宜小于900m m;平台上的栏杆长度大于500时，其高度应不小于1000mm。
幼儿园等经常有儿童使用的场所应在500—600mm高度增设扶手。
扶手数量——楼梯应至少一侧设扶手，梯段净宽达三股人流时应两侧设扶手，达四股人流时应加设中间扶手。
《人防》规定：楼梯和梯阶宽度大于等于 1.4 米宜设双们扶手。
栏杆——经常有儿童使用的楼梯，栏杆应采纳不易攀登的构造，垂直杆件的净距不应大于110mm。
楼梯尺度要求教材P85 调整第二节楼梯设计要求二、楼梯安全疏散要求梯段舒服的楼梯坡度为26度左右，疏散楼梯坡度在20〜45度。
每个梯段的连 续踏步数一样不应超过 18 级，亦不应少于 3级。
民用建筑设计通则》规定最小踏面宽和最大踢面高：疏散楼梯疏散楼梯：即满足疏散要求的楼梯。
疏散楼梯的防排烟要求：按建筑的使用性质、建筑高度等有三个层次的要求：即一般楼梯间，楼梯所在空间与门厅、走道等空间是连通 的。
防烟楼梯间 ——楼梯间出入口前设有不小于规定面积、有防排烟设施的前室或有专供排烟的阳台、凹廊，且通向楼梯间的门为乙级防火门。
第二节楼梯设计要求二、楼梯安全疏散要求梯段踏步防滑 ——踏步前缘应有防滑措施;楼梯饰面应采纳防滑、易清洁地 面。
踏口处理 ——踏面宽度小于 300mm 时应采纳凸缘构造。
疏散楼梯的差不多要求：楼梯的坡度 梯，距内圆扶手 250 处的踏面宽度不小于 10°;公共建筑疏散楼梯的梯井宽不宜小于 光，不能满足是应采纳机械通风。
< 45;踏面宽度> 220若为弧形楼220，且上下两踏步形成的夹角不大于 150;疏散楼梯间应有自然通风采开敞楼梯间封闭楼梯间 关闭的弹簧门或乙级防楼梯间与门厅、走道之间有墙分隔，其联系门应为能自动相同使用功能的楼梯各踏步高度应尽量相同。
起止踏步：第二节楼梯设计要求二、楼梯安全疏散要求梯井设计梯井宽度——《建筑设计防火规范》规定：公共建筑的疏散楼梯的梯井宽度不宜小于150m m;《民用建筑设计通则》规定：有儿童经常使用的楼梯，梯井宽度大于200mm 时，必须采取安全措施。
楼梯间通风采光——楼梯间一样应有自然通风采光，满足通风要求的窗地比是，满足采光要求的窗地比是。
（《通则》）楼梯间应有直截了当对外的出口。
《建筑设计防火规范》规定：当建筑层数不超过四层时，可将对外出口布置在离楼梯间14m 范畴内。
第二节楼梯设计要求二、楼梯安全疏散要求楼梯间数量、距离和楼梯总宽度一栋建筑一样应许多于两个楼梯间，并满足房间或走道的疏散距离要求。
楼梯的总宽度是按防火设计规范要求的疏散宽度指标来运算、设计的。
建筑设计防火规范》对楼梯的设计要求第二节楼梯设计要求三、楼梯无障碍设计要求楼梯形式及有关尺度供拄拐者及视力残疾者使用的楼梯，应采纳直行形式，例如直跑楼梯、对折的双跑楼梯或成直角折行的楼梯等，不宜采纳弧形梯段或在半平台上设置扇步。
楼梯的坡度应尽量平缓，其坡度宜在35°以下，踢面高不宜大于170mm，且每步踏步应保持等高。
踏步设计供拄拐者及视力残疾者使用的楼梯踏步应选用合理的构造形式及饰面材料，注意无直角凸缘，以防发生勾绊行人或其助行工具的意外事故；注意表面不滑，不得积水，防滑条不得高出踏面5mm 以上。
楼梯、坡道扶手栏杆楼梯、坡道的扶手栏杆应牢固适用，且应在两侧都设有扶手。
公共楼梯可设上下双层扶手。
在楼梯的梯段（或坡道的坡段）的起始及终结处，扶手应自其前缘向前伸出300mm 以上，两个相邻梯段的扶手应该连通；扶手末端应向下或伸向墙面。
扶手的断面形式应便于抓握。
导盲块的设置导盲块又称地面提示块，一样设置在有障碍物、需要转折、存在高差等场所，利用其表面上的专门构造形式，向视力残疾者提供触摸信息，提示该停步或需改变行进方向等等。
构件边缘处理凡凌空构件边缘，都应该向上翻起 >50mm包括楼梯梯段和坡道的凌空一面、室内外平台的凌空边缘等。
如此能够防止拐杖或导盲棍等工具向外滑出，对轮椅也是一种制约。
第二节楼梯设计要求四、楼梯间设计工作步骤( 1)依据建筑功能和标准选定踏步高度范畴；依据踏步高度范畴和建筑层高运算每层的踏步数；依据踏步数和楼梯间初步形状和尺寸确定梯段数和每个梯段的踏步数。
( 2)按踏步高、宽关系确定踏步宽度；按每个梯段的踏步数运算梯段长度：梯段长度(1)=踏步宽度(b) x(踏步数—1)( 3)依据建筑功能和标准确定楼梯宽度、梯段宽度、平台宽度以及梯井的形式和尺寸范畴。
( 4)依据以上数据运算楼梯间开间和进深，按模数要求确定楼梯间开间和进深尺寸；调整楼梯有关尺寸。
( 5)绘制平面草图。
( 6)绘制剖面图，运算最不利点的净空高度。
如果净空高度不满足要求，可先试着调整构造形式，如折线形梯板、平台梁外移等；如再不能满足要求，就应调整梯段的踏步数分配或采取其他措施。
底层平台下作出入口的处理(p86 图5－8)也适用于底层楼梯下部空间利用)(a)底层长短跑适用于底层层高 3.5米左右以上。
(b)局部地坪降低(室内外高差部分内移)适用于室内外高差大于600mm 以上。
(C)底层长短跑加局部地坪降低适用于层高 2.8米以上、室内外高差0.6米以上。
住宅常用。
(d)底层直跑上二楼适用于层高较低，一样 3.0米左右以下。
多层住宅楼梯设计举例第三节钢筋混凝土楼梯构造一、现浇钢筋混凝土楼梯构造板式楼梯——受力分析XX --- 受力分析XX --- 明步XX——暗步xx第三节钢筋混凝土楼梯构造二、预制钢筋混凝土楼梯构造预制钢筋混凝土楼梯分大型构件和小型构件两类：大型构件类由梯段板、平台梁、平台板组成；小型构件类由踏步板、梯段梁、平台梁和平台板组成；小型构件类中还有墙承式，即踏步板直截了当搁在承重墙上。
大、中型构件类装配工艺：小型构件类装配工艺大型构件类——板式、槽板式楼梯小型构件类——XX 板式楼梯梯梁有锯齿形和斜梁型；踏步板常见有L 型、倒L 型、一字型和三角型。
