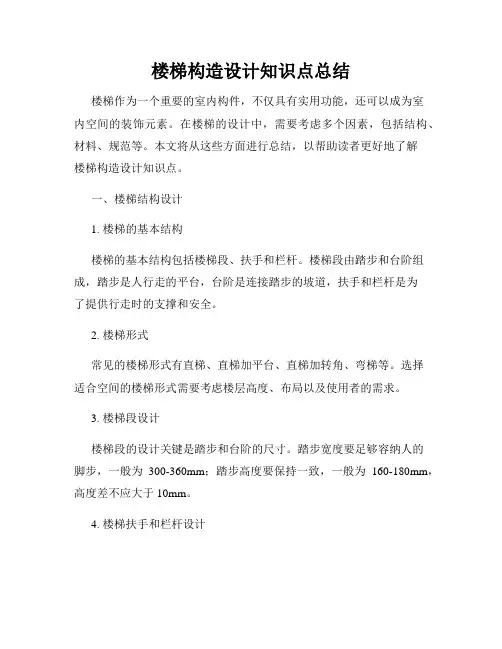

楼梯构造设计知识点总结楼梯作为一个重要的室内构件,不仅具有实用功能,还可以成为室内空间的装饰元素。
在楼梯的设计中,需要考虑多个因素,包括结构、材料、规范等。
本文将从这些方面进行总结,以帮助读者更好地了解楼梯构造设计知识点。
一、楼梯结构设计1. 楼梯的基本结构楼梯的基本结构包括楼梯段、扶手和栏杆。
楼梯段由踏步和台阶组成,踏步是人行走的平台,台阶是连接踏步的坡道,扶手和栏杆是为了提供行走时的支撑和安全。
2. 楼梯形式常见的楼梯形式有直梯、直梯加平台、直梯加转角、弯梯等。
选择适合空间的楼梯形式需要考虑楼层高度、布局以及使用者的需求。
3. 楼梯段设计楼梯段的设计关键是踏步和台阶的尺寸。
踏步宽度要足够容纳人的脚步,一般为300-360mm;踏步高度要保持一致,一般为160-180mm,高度差不应大于10mm。
4. 楼梯扶手和栏杆设计楼梯扶手的设计主要考虑人的便利性和安全性,一般高度为900-1000mm。
栏杆的设计高度要保证人的安全,一般为900-1100mm。
扶手和栏杆的材料和形状可以根据室内风格进行选择。
二、楼梯材料选择1. 楼梯结构材料楼梯结构的材料通常选用混凝土、钢结构、木材等。
混凝土楼梯结构坚固耐用,但造价较高;钢结构楼梯轻巧灵活,适合大跨度和高层建筑;木材楼梯给人自然质朴的感觉,适合与室内装饰相协调。
2. 楼梯踏步材料楼梯踏步的材料可以选择大理石、瓷砖、实木、地板等。
大理石和瓷砖坚硬耐用,易于清洁,但较滑;实木和地板质感好,温暖舒适,但需要经常保养。
3. 楼梯扶手和栏杆材料楼梯扶手和栏杆的材料可以选择不锈钢、铁艺、实木等。
不锈钢扶手和栏杆使用寿命长,易于清洁,适合现代风格;铁艺扶手和栏杆造型多样,适合复古风格;实木扶手和栏杆质感好,温暖舒适,适合自然风格。
三、楼梯设计规范1. 楼梯基本尺寸规范根据建筑规范,楼梯的踏步宽度不应小于280mm,踏步高度不应大于190mm,楼梯宽度应满足人员疏散要求。

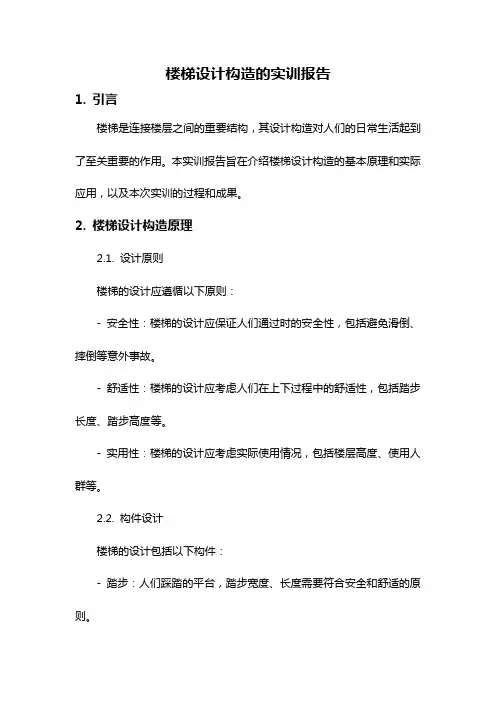

楼梯设计构造的实训报告1. 引言楼梯是连接楼层之间的重要结构,其设计构造对人们的日常生活起到了至关重要的作用。
本实训报告旨在介绍楼梯设计构造的基本原理和实际应用,以及本次实训的过程和成果。
2. 楼梯设计构造原理2.1. 设计原则楼梯的设计应遵循以下原则:- 安全性:楼梯的设计应保证人们通过时的安全性,包括避免滑倒、摔倒等意外事故。
- 舒适性:楼梯的设计应考虑人们在上下过程中的舒适性,包括踏步长度、踏步高度等。
- 实用性:楼梯的设计应考虑实际使用情况,包括楼层高度、使用人群等。
2.2. 构件设计楼梯的设计包括以下构件:- 踏步:人们踩踏的平台,踏步宽度、长度需要符合安全和舒适的原则。
- 楼梯扶手:旨在提供支撑和安全保护的装置,扶手高度、宽度需要考虑用户的实际需求。
- 楼梯台阶:楼梯之间的平台,也是连接两个踏步的梯段。
2.3. 材料选择楼梯的设计材料应具备以下特点:- 承重能力强:楼梯的设计材料需要具备足够的强度和承重能力,以确保使用的安全性。
- 耐久性好:楼梯的设计材料应具备抗老化、耐磨损、耐腐蚀等特点,以延长使用寿命。
- 防滑性能:楼梯的设计材料需要提供足够的防滑性能,以避免用户在使用过程中滑倒。
3. 实训过程和成果3.1. 实训目标本次实训的目标是设计并构造一套符合安全和舒适性要求的楼梯。
3.2. 实训过程具体的实训过程如下:- 确定楼梯使用场所和要求:包括楼层高度、使用人群等信息。
- 设计楼梯结构和构件:根据楼梯使用场所的要求和设计原则,进行楼梯结构和构件的设计。
- 选择适合的材料:根据楼梯结构和设计要求,选择符合要求的优质材料。
- 进行楼梯的构造和安装:根据设计图纸和具体要求,进行楼梯的构造和安装工作。
- 检测和调整:完成楼梯构造后,进行检测和调整,确保楼梯符合安全和舒适性要求。
3.3. 实训成果通过本次实训,我们成功设计并构造了一套符合安全和舒适性要求的楼梯。
这套楼梯在安全性、舒适性和实用性等方面满足了设计要求,并通过严格检测和调整,保证了楼梯的质量和性能。
建筑构造楼梯设计作业1. 引言楼梯是建筑中不可或缺的重要组成部分,它连接了不同楼层,使人们可以方便地在建筑物内上下移动。
本文将介绍建筑构造楼梯的设计作业,包括楼梯的类型、构造原理、材料选择和安全考虑等方面。
2. 楼梯的类型根据形式和功能的不同,楼梯可以分为直线楼梯、弯道楼梯、螺旋楼梯等多种类型。
在设计作业中,需要根据建筑物的具体情况选择合适的楼梯类型。
2.1 直线楼梯直线楼梯是最常见的一种楼梯类型,它简单直接,易于设计和施工。
直线楼梯通常由一系列平行于地面的踏步组成,两侧有扶手或护栏提供支撑。
2.2 弯道楼梯弯道楼梯是一种曲线形状的楼梯,可以根据需要进行弧度调整。
它更加美观和独特,适用于较大空间的建筑。
2.3 螺旋楼梯螺旋楼梯是一种以中心轴为支点旋转的楼梯,它可以节省空间并增加建筑物的设计感。
螺旋楼梯的设计需要考虑踏步的形状和尺寸,以及扶手的位置和高度。
3. 楼梯的构造原理楼梯的构造原理基于力学和结构工程学的知识,主要包括以下几个方面:3.1 荷载分析在设计楼梯时,需要考虑楼梯上行人员产生的荷载。
根据相关规范和标准,可以计算出每个踏步所承受的荷载,并根据这些数据确定踏步和扶手的尺寸。
3.2 结构设计楼梯的结构设计需要考虑力学平衡和稳定性。
合理选择材料、尺寸和连接方式,确保楼梯在使用过程中不会发生变形或损坏。
3.3 施工工艺楼梯的施工过程也是设计作业中需要考虑的重要内容。
施工工艺应符合相关规范和标准,确保楼梯的质量和安全性。
4. 楼梯的材料选择楼梯的材料选择对于楼梯的外观、耐久性和安全性都有重要影响。
常见的楼梯材料包括木材、金属、玻璃等。
4.1 木材木材是一种常用的楼梯材料,它具有自然美观和舒适的触感。
在选择木材时,需要考虑其强度、稳定性和防火性能。
4.2 金属金属楼梯通常使用钢铁或铝合金等金属材料制成,它们具有较高的强度和耐久性。
金属楼梯可以通过喷涂或镀锌等表面处理方式来增加其防腐蚀性能。
4.3 玻璃玻璃楼梯是一种现代化设计风格的选择,它可以增加建筑物的透明感和光线传递效果。
楼梯结构设计及计算一识别建筑题图1.建筑楼梯平面图(1)楼梯的位置:根据楼梯的编号或轴线号查到本楼梯在建筑平面图的位置。
(2)楼梯的尺寸(梯段板的踏步数、休息平台尺寸等)。
(3)梯段板的走向(上、下).(4)梯段板及平台板的板边。
(5)隔墙的位置,隔墙的起止位置。
2.建筑楼梯剖面图(1)楼梯的竖向尺寸(梯段板的踏步数)。
(2)竖向标高(楼层标高、休息平台标高)。
(3)楼梯休息平台与楼层有关时,应有与楼层标高的相对尺寸.3.面层做法(梯段的水平向、竖向)(1)一般要根据建筑工程做法得出.a(2)建筑剖面图(但画出的不一定准,应请建筑师确定).二确定楼梯的结构方案板式楼梯板厚,下表面平整美观.一般当楼梯使用荷载不大,且梯段的水平投影长度小于4.5m时,通常采用板式楼梯(在公共建筑中为了符合卫生和美观的要求大量采用板式楼梯)。
但跨度较大仍采用板式楼梯则板要取得厚,自重大,绕度、裂缝不好控制,钢筋也配得多,不经济;梁式的楼梯板薄,但下表面不平不美观。
当使用荷载较大,且梯段的水平投影长度大于4。
5m或预制装配式楼梯,则宜采用梁式楼梯,但要满足净高要求。
1.板式楼梯2.梁式楼梯三楼梯设计1.确定梯段梁、平台梁的位置及截面(1)楼梯宽度梯段净宽应根据使用过程中人流股数确定,一般按每股人流宽度为0。
55+(0~0。
15)m计算,并不应少于两股人流。
仅供单人通行的楼梯,其宽度必须满足担任携带物品通过的需要,其梯段净宽应不小于900m.(2)楼梯平台包括楼层平台和中间平台两部分。
楼层平台:封闭楼梯和防火楼梯其楼层平台深度应与中间平台深度一致。
中间平台:其深度依下列情况确定:①直跑楼梯中间平台深度应≧2b+h。
②双跑楼梯中间平台深度应≧梯段宽度。
(3)梯段净高与净空尺寸计算楼梯梯段净高应不小于2200mm,平台部分的净高应不小于2000mm。
梯段的起始终了踏步的前缘与顶部凸出物的内边缘线的水平距离应不小于300mm.2.当梯段梁、平台梁支座没有结构构件时,应设楼梯柱(梁上或墙上起柱子)。
楼梯构造设计范文楼梯作为连接楼层之间的交通工具,设计合理的楼梯结构至关重要。
它不仅要保证安全、便利的上下楼,还要考虑美观、舒适和经济的因素。
本文将从楼梯的类型、尺寸、坡度、踏步设计、扶手设计等方面进行探讨。
首先,楼梯的类型可以分为直梯、弯梯和螺旋梯。
直梯是最常见的类型,其结构简单、安全性好,适用于较大的空间。
而弯梯会根据楼层的转角变换方向,更加灵活,适用于狭小的空间。
螺旋梯则可以以较小的占地面积连接多层,但其结构复杂,搭建成本较高。
其次,楼梯的尺寸主要包括宽度和高度。
楼梯的宽度应该足够,以便人员方便通过,防止拥堵和碰撞。
根据国家标准,办公楼和商业楼的楼梯宽度一般不小于1.1米,而居住楼的楼梯宽度不小于0.9米。
楼梯的踏步高度也应该合理,一般为18-20厘米,以便人们上下楼时步履轻松、稳定。
坡度是楼梯设计中非常重要的一个指标,它直接关系到楼梯的舒适性和安全性。
一般来说,楼梯的坡度应该在25-35度之间,不宜过大或过小。
坡度过大会导致上下楼的不便和加大跌倒的风险,而坡度过小则会显得拖沓和不美观。
踏步设计是楼梯构造中关键的一环,其合理性直接影响到楼梯的使用效果。
踏步表面应该光滑且不滑,采用防滑材料或者添加防滑条可以提高安全性。
踏步长度一般为28-32厘米,过长会增加上下楼的负担,过短则不利于脚步的平稳过渡。
最后,楼梯扶手的设计也是楼梯结构中必不可少的一部分。
扶手的作用主要是为了提供稳定和支撑,减少摔倒的风险。
一般来说,扶手的高度应该在0.9-1.1米之间,方便人们自然地抓握。
扶手的材料可以选择木、金属或者玻璃等,要根据楼梯所在的环境和风格进行选择。
综上所述,楼梯的构造设计涉及到多个方面,如楼梯类型、尺寸、坡度、踏步设计、扶手设计等。
设计者需要综合考虑安全、舒适、美观和经济等因素,以满足用户的需求。
合理的楼梯设计可以提高楼梯的实用性和使用效果,为人们提供便利与舒适的上下楼通道。
建筑设计中的楼梯设计规范要求楼梯设计是建筑设计中的重要组成部分,其设计规范要求至关重要。
本文将就建筑设计中的楼梯设计规范要求展开探讨。
一、楼梯的基本构造要求楼梯的设计应遵循以下基本构造要求:1. 楼梯的坡度:楼梯的坡度应符合人体工程学的要求,一般为30°- 45°之间。
过大或过小的坡度都会影响行走的舒适体验和安全性。
2. 楼梯的步高和步宽:楼梯的步高和步宽应保持一定的比例。
步高一般不宜超过18cm,步宽一般不宜小于25cm。
合理的步高和步宽能够减少爬楼的疲劳感,提高安全性。
3. 楼梯的踏面:楼梯的踏面应平整、防滑,以确保行走的稳定性和安全性。
在设计和选择踏面材料时,需要考虑防滑性、耐磨性和易清洁性等因素。
二、楼梯的安全规范要求楼梯是建筑中容易发生意外的地方,因此在设计中必须严格遵循一些安全规范要求:1. 扶手的设置:为了提供支撑和保持平衡的功能,楼梯设计中必须设置扶手。
扶手的高度一般为75cm-100cm之间,其高度和形状应符合人体工程学的要求。
2. 照明的安排:楼梯的设计中应考虑到照明的充足性,特别是在夜间或者光线较暗的地方。
合适的照明能够减少意外发生的可能性。
3. 疏散通道的设置:楼梯也是疏散通道的一部分,因此在设计时必须考虑人员疏散的需要。
楼梯宽度应根据建筑物的使用人数合理确定,楼梯间的出口和入口要明确标识,确保人员可以迅速有序地疏散。
三、楼梯的设计美观要求楼梯不仅仅是功能性的构件,也是建筑空间中的景观之一。
因此,在楼梯的设计中也需要考虑美观的要求:1. 材质的选择:楼梯的材质应与建筑整体风格相协调,同时要注意材质的耐用性和易维护性。
2. 栏杆的设计:栏杆在楼梯设计中扮演重要的角色,其设计要符合人体工程学的要求,同时要注重美观和独特性。
3. 色彩的运用:楼梯的设计中可以运用适当的色彩,以增加空间的活力和吸引力。
色彩的选择应与建筑整体风格和使用环境相搭配,避免过于突兀和不协调。
