楼梯—台阶与坡道(建筑构造)
台阶与坡道
台阶与坡道
课程导入
民用建筑的竖向交通设施包括楼梯、 电梯、自动扶梯、台阶和坡道。
台阶与坡道
课程导入
台阶和坡道
PART01
台阶
台阶
单面踏步式的室外台阶
台阶是由踏步构成， 但它不同于楼梯。
台阶
1 连接室外或室内的不同标高的楼面、地面。 2 供人行的阶梯式交通道。 3 坚固耐磨，具有良好的耐久性、抗冻性。
滑措施。
雨水侵蚀
防滑措施
1. 室外台阶的构造
台阶构造做法
面层材料应选择防滑和耐久的材料。
水泥石屑
斩假石 （剁斧石）
天然石材
防滑 地面砖
1. 室外台阶的构造
台阶构造做法
避免产生不均匀沉降。
冻胀性、湿陷性或松软性基土 高标准的建筑物做大面积台阶
宜 • 配筋混凝土代替素混凝土台阶
• 钢筋混凝土架空台阶
课程思考
你能举出身边还有哪些无障碍设施 的例子呢？
台阶与坡道
台阶与坡道
课程小结 无障碍设计
台阶与坡道
课程小结
无障碍设施是方便残疾人、老年人 等行动不便或有视力障碍者使用的 安全设施。
台阶与坡道
课程小结
国家为建设城市的无障碍环境，有利于 提高人民的社会生活质量。 确保有需求的人能够安全地、方便地使 用各种设施，制定了无障碍设计规范。
台阶与坡道
台阶
室内台阶
室外台阶
室内局部高差之间的交通联系部件。
建筑出入口处室内外地面高差之间 的交通联系部件。
1. 室外台阶的构造
• 位置明显
• 人流量大
• 无障碍设计
• 半露天位置
• 室内外高差较大 • 基层土质较差
台阶与坡道
课程导入
民用建筑的竖向交通设施包括楼梯、 电梯、自动扶梯、台阶和坡道。
台阶与坡道
课程导入
台阶和坡道
PART01
台阶
台阶
单面踏步式的室外台阶
台阶是由踏步构成， 但它不同于楼梯。
台阶
1 连接室外或室内的不同标高的楼面、地面。 2 供人行的阶梯式交通道。 3 坚固耐磨，具有良好的耐久性、抗冻性。
滑措施。
雨水侵蚀
防滑措施
1. 室外台阶的构造
台阶构造做法
面层材料应选择防滑和耐久的材料。
水泥石屑
斩假石 （剁斧石）
天然石材
防滑 地面砖
1. 室外台阶的构造
台阶构造做法
避免产生不均匀沉降。
冻胀性、湿陷性或松软性基土 高标准的建筑物做大面积台阶
宜 • 配筋混凝土代替素混凝土台阶
• 钢筋混凝土架空台阶
课程思考
你能举出身边还有哪些无障碍设施 的例子呢？
台阶与坡道
台阶与坡道
课程小结 无障碍设计
台阶与坡道
课程小结
无障碍设施是方便残疾人、老年人 等行动不便或有视力障碍者使用的 安全设施。
台阶与坡道
课程小结
国家为建设城市的无障碍环境，有利于 提高人民的社会生活质量。 确保有需求的人能够安全地、方便地使 用各种设施，制定了无障碍设计规范。
台阶与坡道
台阶
室内台阶
室外台阶
室内局部高差之间的交通联系部件。
建筑出入口处室内外地面高差之间 的交通联系部件。
1. 室外台阶的构造
• 位置明显
• 人流量大
• 无障碍设计
• 半露天位置
• 室内外高差较大 • 基层土质较差
建筑构造第6章楼梯
双分式楼梯
双合式楼梯
三跑楼梯
四跑楼梯
八角形楼梯
圆形楼梯
螺旋形楼梯
弧形楼梯
剪刀式楼梯
交叉式楼梯
4
楼梯分类举例
按楼梯的形式分： 单跑楼梯、双跑折 角楼梯、双跑平行 楼梯、双跑直楼梯、 三跑楼梯、四跑楼 梯、双分式楼梯、 双合式楼梯、八角 形楼梯、圆形楼梯、 螺旋形楼梯、弧形 楼梯、剪刀式楼梯、 交叉式楼梯等
18
• 例题 – 某楼梯间，层高3.6m， 两跑楼梯，楼梯间，宽 度2600mm（轴线宽）， 进深6000mm（轴线 宽），墙体厚度均为 240 mm，设计二层楼 梯。
19
• 室内楼梯设计要点 – 第一：安全适用是我们选择楼梯的首要前提。 1、主体结构走向的合理性。 2、主体结构安全与承重。 3、起步是否方便，空间是否足够大。 4、上楼位置和方向是否合理。 第二：设计的合理性与装修风格协调性统一。 1、户型结构适合那种类型的楼梯。（直梯、L 型、U型、旋转、旋转接直梯等） 2、设计的楼梯是否碰头。 3、充分利用空间。 4、踏步宽度和步深舒适。 第三：楼梯的参考数据： 1、家用楼梯步宽700mm--900mm。 2、步深200mm---280mm。 3、步高180mm－－213mm
15
房间净高和层高 – 净高：楼地面到楼板或板下凸出物的底面的 垂直距离。 – 层高：该楼地面到上层楼面之间(指面层)的 垂直距离。
16
4.楼梯数量
– 公共建筑楼梯一般应2部楼梯
– 2～3层的建筑符合下列要求，可设一个疏散楼梯 （医院、疗养院、托儿所、幼儿园除外）：
耐火等级 层数 一、二级 二、三层
20
三、楼梯设计细部 1.楼梯防滑处理
21
22
《台阶与坡道》课件
解决方案二
调整坡度或增设防滑设施
THANKS
感谢观看
。
02பைடு நூலகம்
台阶的设计与施工
台阶的尺寸与比例
台阶的宽度
根据使用场合和人流情况，确定台阶 的宽度。一般而言，家用楼梯台阶宽 度在250mm左右，公共楼梯台阶宽
度在300mm左右。
台阶的长度
台阶的长度应根据使用场合和人流情 况而定，一般不宜过长或过短。
台阶的高度
台阶的高度应适中，不宜过高或过低 。通常，家用楼梯台阶高度在 150mm左右，公共楼梯台阶高度在 160mm左右。
实等。
材料加工
根据设计图纸和尺寸 要求，对材料进行加 工处理，如切割、磨
光等。
安装固定
将加工好的材料按照 设计要求进行安装固 定，确保稳定牢固。
表面处理
对安装好的台阶进行 表面处理，如打磨、 涂漆等，以提高美观
度和耐用性。
03
坡道的设计与施工
坡道的类型与用途
类型
直线型坡道、曲线型坡道、台阶与坡道组合型
用途
便于车辆和行人上下、满足无障碍设计要求、提高建筑物的连通性
坡道的材料选择
01 混凝土
强度高、耐久性好、成本 低
03 石材
质感好、耐久性好、防滑
性能好
02 金属
强度高、耐腐蚀、易加工
04 木质
质感好、环保、易加工
坡道的施工工艺
基础处理
平整场地、夯实基础、设置排水设施
施工方法
根据坡道的类型和用途选择合适的施工方 法，确保施工质量
分类与比较
分类
台阶可分为单跑台阶和多跑台阶，坡道可分为直 线坡道、曲线坡道和复合坡道。
比较
楼梯台阶与坡道PPT课件
扶手高度
• 扶手高度指踏步前缘到扶手顶面的垂直距离。一般建筑物楼梯扶手高度为900mm； 平台上水平扶手长度超过500mm时，其高度不应小于1000mm；幼托建筑的扶手 高度不能降低，可增加一道600-700mm高的儿童扶手
第19页/共72页
楼梯的支承状况
• 1. 简支 • 在梯段两端设平台梁作为支座，平台梁再 • 通过其自身的支座将荷载依次传递下去； • 如果平台梁的支座不提供可能令其设在该 • 处，则可将梯段与平台作为同一段构件来 • 处理
尺寸除考虑造型外，应以方便手握为宜，顶面宽度一般不大于90mm(
第50页/共72页
第51页/共72页
第52页/共72页
第53页/共72页
第54页/共72页
第55页/共72页
第56页/共72页
第57页/共72页
第58页/共72页
第59页/共72页
第60页/共72页
第61页/共72页
•
h——踏面宽度；
• 600～620mm——人的平均步距。
• 在建筑工程中，踏面宽范围一般为250～320mm,踢面高范围一般为140～180mm。 具体地，应根据建筑物的功能和实际情况来确定，常见的民用建筑楼梯的适宜踏步尺寸 见表2-5-1。
• 有时为了人们上下楼梯时更加舒适，在不改变楼梯坡度的情况下，可采用下列措施 来增加踏面宽度(图2-5-5)。
第14页/共72页
• 1．楼梯段上的净空高度 • 楼梯段上的净空高度指踏步前缘到上部结构底面之间的垂直距离，应不小于200mm。确定楼梯段上的
净空高度时，楼梯段的计算范围应从楼梯段最前和最后踏步前缘分别往外300mm算起
第15页/共72页
第16页/共72页

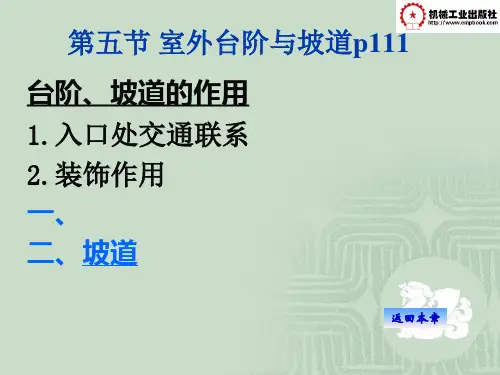

第五节室外台阶与坡道p111PPT课件
见下图
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
谢谢大家
荣幸这一路，与你同行
2.机房尺寸
须根据机械设备尺寸的安排和管理、维修等需 要来决定，可向某一方向或两个方向扩大。一 般至少有两个面。机房和楼板应按机器边扩出 600mm以上的宽度，高度多为2.5～ 3.5m。
3.机房应有良好的采光和通风
图5-40 机房平面留孔示意图
返回
（三）电梯门套
1.电梯厅门套装修的构造做法 与电梯厅的装修统一考虑，可用水泥砂浆抹灰， 水磨石或木板装修；高级的还可采用大理石或金 属装修。
5.台阶变形的处理
➢ 常见变形 平台向主体倾斜，造成平台的倒泛水或某些部 位开裂等。
➢ 解决方法 A.加强房屋主体与台阶之间的联系，以形成整体
沉降。
B.将台阶和主体完全断开，加强缝隙节点处理。
C.台阶抗冻变形的处理：采用换土法。
如图5-34所示
图5-35 台阶变形处理
返回
二、坡道
1）室外门前为了便于车辆进出，或医院室内地坪高差不 大，为便于医用车通行，常做坡道。
➢ 设计要求 坚固耐磨，具有较好的耐久性、抗冻性和 抗水性。
图 5-33 台阶与坡道的形式
返回
（二）台阶构造
1）台阶由踏步和平台两部分组成。
2）台阶的坡度：比楼梯小，通常踏步高度为100～150mm， 踏步宽度为300～400mm。
3）平台：位于出入口与踏步之间，起缓冲作用。深度一 般不小于900mm，平台表面宜比室内地面低20～60mm, 并向外找坡1% ～3%。
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
谢谢大家
荣幸这一路，与你同行
2.机房尺寸
须根据机械设备尺寸的安排和管理、维修等需 要来决定，可向某一方向或两个方向扩大。一 般至少有两个面。机房和楼板应按机器边扩出 600mm以上的宽度，高度多为2.5～ 3.5m。
3.机房应有良好的采光和通风
图5-40 机房平面留孔示意图
返回
（三）电梯门套
1.电梯厅门套装修的构造做法 与电梯厅的装修统一考虑，可用水泥砂浆抹灰， 水磨石或木板装修；高级的还可采用大理石或金 属装修。
5.台阶变形的处理
➢ 常见变形 平台向主体倾斜，造成平台的倒泛水或某些部 位开裂等。
➢ 解决方法 A.加强房屋主体与台阶之间的联系，以形成整体
沉降。
B.将台阶和主体完全断开，加强缝隙节点处理。
C.台阶抗冻变形的处理：采用换土法。
如图5-34所示
图5-35 台阶变形处理
返回
二、坡道
1）室外门前为了便于车辆进出，或医院室内地坪高差不 大，为便于医用车通行，常做坡道。
➢ 设计要求 坚固耐磨，具有较好的耐久性、抗冻性和 抗水性。
图 5-33 台阶与坡道的形式
返回
（二）台阶构造
1）台阶由踏步和平台两部分组成。
2）台阶的坡度：比楼梯小，通常踏步高度为100～150mm， 踏步宽度为300～400mm。
3）平台：位于出入口与踏步之间，起缓冲作用。深度一 般不小于900mm，平台表面宜比室内地面低20～60mm, 并向外找坡1% ～3%。
《台阶与坡道》PPT课件
9.5 室外台阶与坡道
建筑物入口处连接室内外不同标高地面的构件。 9.5.1室外台阶
1、台阶的形式
1
• 台阶与坡道形式: 三面踏步式、单面踏步式、踏步坡道结合式。
2
• 2、组成：由踏步和平台两部分 组成。 • 3、材料：混凝土台阶、石台阶 和钢筋混凝土台阶等。 • 4、台阶与平台尺度
踏步高≤150mm，踏步宽≥300mm。平台深度不 应小于1000mm，宽于门洞口每边至少500 mm，平台面 宜比室内地面低20~40 mm，需做1%~2%左右的排水坡 度，以利雨水排除。
9
• 3、坡道的构造
10
3
5、台阶的设置要求
(1)人流密集场所台阶的高度超过1.0 m时，宜有护 栏设施。
(2)影剧院、体育馆观众厅疏散出口门内外1.4 m范 围内不能设台阶踏步。
(3)室内台阶踏步数不应少于2步。 (4)台阶和踏步应充分考虑雨、雪天气时的通行安
全，宜用防滑性能好的面层材料。
4
台阶与主体结构脱开 台阶与建筑主体之间需设沉降缝。
6
7
9.5.2室外坡道
1、坡道的分类 • 行车坡道（普通行车坡道与回车坡道） • 轮椅坡道
8
2、坡道的尺寸和坡度 • 普通行车坡道的宽度应大于所连通的门洞口宽度，一般每边至少＞500 mm。 • 坡道的坡度：
光滑材料坡道≤1：12 粗糙材科坡道(设置防滑条的坡道)≤1：6 带防滑齿坡道≤1：4 回车坡道≤1：10
建筑物入口处连接室内外不同标高地面的构件。 9.5.1室外台阶
1、台阶的形式
1
• 台阶与坡道形式: 三面踏步式、单面踏步式、踏步坡道结合式。
2
• 2、组成：由踏步和平台两部分 组成。 • 3、材料：混凝土台阶、石台阶 和钢筋混凝土台阶等。 • 4、台阶与平台尺度
踏步高≤150mm，踏步宽≥300mm。平台深度不 应小于1000mm，宽于门洞口每边至少500 mm，平台面 宜比室内地面低20~40 mm，需做1%~2%左右的排水坡 度，以利雨水排除。
9
• 3、坡道的构造
10
3
5、台阶的设置要求
(1)人流密集场所台阶的高度超过1.0 m时，宜有护 栏设施。
(2)影剧院、体育馆观众厅疏散出口门内外1.4 m范 围内不能设台阶踏步。
(3)室内台阶踏步数不应少于2步。 (4)台阶和踏步应充分考虑雨、雪天气时的通行安
全，宜用防滑性能好的面层材料。
4
台阶与主体结构脱开 台阶与建筑主体之间需设沉降缝。
6
7
9.5.2室外坡道
1、坡道的分类 • 行车坡道（普通行车坡道与回车坡道） • 轮椅坡道
8
2、坡道的尺寸和坡度 • 普通行车坡道的宽度应大于所连通的门洞口宽度，一般每边至少＞500 mm。 • 坡道的坡度：
光滑材料坡道≤1：12 粗糙材科坡道(设置防滑条的坡道)≤1：6 带防滑齿坡道≤1：4 回车坡道≤1：10
楼梯台阶与坡道设计PPT课件
●
踢面高（h）和踏面宽（b）的经验公式： b+2h=600～620
第8页/共39页
● 楼梯的梯段宽（净宽，指墙边到扶手中心线 的距离）按550+(0～150)为一股人流；不同 建筑类型的建筑按楼梯的使用性质需要不同 的梯段宽，但都不应少于段的宽 度；
第9页/共39页
第24页/共39页
一、 中型和大型构件装配式楼梯
• 当施工机械化程度较高时，可以采用中型构件装配式楼梯。它与小型构件装配式楼 梯比，可减少构件数量，加快施工速度。楼梯构件如果采用钢模板制成，表面较光 洁，安装后可以现场抹灰，减少了现场湿作业，也改善了工人的劳动条件。
第25页/共39页
二、 小型构件装配式楼梯
第10页/共39页
● 楼梯的梯段下面的净高不得 小于2200；
● 楼梯的平台处净高不得小于 2000
第11页/共39页
2. 楼梯的平面表示法
第12页/共39页
第13页/共39页
3.楼梯设计的步骤
• （１） 根据房屋层数、耐火等级和使用人数计算楼梯的总宽度。 • （２） 确定楼梯部数和每部楼梯的梯段宽度。
第5页/共39页
• 三、
净空高度
• 楼梯的净空高度包括楼梯段的净高和平台过道处的 净高。楼梯平台上部及下部过道处的净高不应小于
• ２m。楼梯段净高为自踏步前缘线量至直上方突出 物下缘间的铅垂高度，这个净高应保证人们行走不 受影响，最好人的上肢向上伸直不触及上部结构。
• 四、
踏步尺寸
• 楼梯的踏步尺寸，包括踏步宽度b和踏步高度h。踏 步宽度指相邻两踏步前缘线之间的水平距离；踏步 高度指相邻两踏步面之间的垂面距离。
坡道的坡度对有台阶的建筑入口处及室内走道而论不 大于1/12，每段坡道最大高度750；对只设坡道的入口 处及室外通道则不大于1/20，每段坡道最大高度1500
踢面高（h）和踏面宽（b）的经验公式： b+2h=600～620
第8页/共39页
● 楼梯的梯段宽（净宽，指墙边到扶手中心线 的距离）按550+(0～150)为一股人流；不同 建筑类型的建筑按楼梯的使用性质需要不同 的梯段宽，但都不应少于段的宽 度；
第9页/共39页
第24页/共39页
一、 中型和大型构件装配式楼梯
• 当施工机械化程度较高时，可以采用中型构件装配式楼梯。它与小型构件装配式楼 梯比，可减少构件数量，加快施工速度。楼梯构件如果采用钢模板制成，表面较光 洁，安装后可以现场抹灰，减少了现场湿作业，也改善了工人的劳动条件。
第25页/共39页
二、 小型构件装配式楼梯
第10页/共39页
● 楼梯的梯段下面的净高不得 小于2200；
● 楼梯的平台处净高不得小于 2000
第11页/共39页
2. 楼梯的平面表示法
第12页/共39页
第13页/共39页
3.楼梯设计的步骤
• （１） 根据房屋层数、耐火等级和使用人数计算楼梯的总宽度。 • （２） 确定楼梯部数和每部楼梯的梯段宽度。
第5页/共39页
• 三、
净空高度
• 楼梯的净空高度包括楼梯段的净高和平台过道处的 净高。楼梯平台上部及下部过道处的净高不应小于
• ２m。楼梯段净高为自踏步前缘线量至直上方突出 物下缘间的铅垂高度，这个净高应保证人们行走不 受影响，最好人的上肢向上伸直不触及上部结构。
• 四、
踏步尺寸
• 楼梯的踏步尺寸，包括踏步宽度b和踏步高度h。踏 步宽度指相邻两踏步前缘线之间的水平距离；踏步 高度指相邻两踏步面之间的垂面距离。
坡道的坡度对有台阶的建筑入口处及室内走道而论不 大于1/12，每段坡道最大高度750；对只设坡道的入口 处及室外通道则不大于1/20，每段坡道最大高度1500
房屋建筑学楼梯之室外台阶构造及坡道(PPT20页)
6、10mm 厚1：1.25水泥石子用斧剁平，两遍成活。
（二）水泥台阶： 380mm厚
1、素土夯实 2、300mm厚3：7灰土 3、60mm厚C15砼，台阶面向外坡1% 4、素水泥浆结合层一道 5、20mm1：2.5水泥砂浆抹面，压实赶光。
（三）铺地砖台阶： 390mm厚
1、素土夯实 2、3、4同前 5、20mm厚1：4干硬性水泥砂浆找平层 6、撒素水泥面（洒适量清水） 7、10mm厚铺地砖面层，干水泥擦缝。
有高差处无障碍设计的构造问题
坡道的坡度和宽度
坡道是最适合残疾人的轮椅通过的途径，它还适合于拄拐杖和借助 导盲棍通过.坡度必须较为平缓，还必须有一定的宽度
一、室外台阶：是建筑出入口处室内 外高差间的交通联系部份。
5室外台坡阶道构造的及坡坡道 度 1微✓、露素小土豆我夯石实国，两2对、边3留便0200m于mmm厚残宽3：不疾7刷灰。人土 通行的坡道的坡度标准为不大于l／12，同时还
楼梯的坡度应尽量平缓，其坡度宜在35°似下，踢面高不宜大于170mm，且每步踏步应保持等高。
楼(公✓二梯共)踏、 楼步坡梯为 9设道可0计便的设0注扶上于意n手下事栏双m残项杆层应扶，疾坚手固。室人适外用使，坡用且应道的在两的轮侧都最椅设有小顺扶宽手利。度通应过不，小室于内1坡5道0的0m最m小宽. 度应不小于
7.5 室外台阶构造及坡道 （一）水刷豆石坡道：380—420mm厚
2、300mm厚3：7灰土 供拄拐者及视力残疾者使用的楼梯，应采用直行形式，例如直跑楼梯、对折的双跑楼梯或成直角折行的楼梯等等，不宜采用弧形梯段 或在半平台上设置扇步。
7.5室外台阶构造通联系部份。
室外台阶构造及坡道
在解决连通不同高差的问题时，虽然可以采用诸如楼梯、台阶、 坡道等设施，但这些设施在给某些残疾人使用时仍然会造成不便， 特别是下肢残疾的人和视觉残疾的人
（二）水泥台阶： 380mm厚
1、素土夯实 2、300mm厚3：7灰土 3、60mm厚C15砼，台阶面向外坡1% 4、素水泥浆结合层一道 5、20mm1：2.5水泥砂浆抹面，压实赶光。
（三）铺地砖台阶： 390mm厚
1、素土夯实 2、3、4同前 5、20mm厚1：4干硬性水泥砂浆找平层 6、撒素水泥面（洒适量清水） 7、10mm厚铺地砖面层，干水泥擦缝。
有高差处无障碍设计的构造问题
坡道的坡度和宽度
坡道是最适合残疾人的轮椅通过的途径，它还适合于拄拐杖和借助 导盲棍通过.坡度必须较为平缓，还必须有一定的宽度
一、室外台阶：是建筑出入口处室内 外高差间的交通联系部份。
5室外台坡阶道构造的及坡坡道 度 1微✓、露素小土豆我夯石实国，两2对、边3留便0200m于mmm厚残宽3：不疾7刷灰。人土 通行的坡道的坡度标准为不大于l／12，同时还
楼梯的坡度应尽量平缓，其坡度宜在35°似下，踢面高不宜大于170mm，且每步踏步应保持等高。
楼(公✓二梯共)踏、 楼步坡梯为 9设道可0计便的设0注扶上于意n手下事栏双m残项杆层应扶，疾坚手固。室人适外用使，坡用且应道的在两的轮侧都最椅设有小顺扶宽手利。度通应过不，小室于内1坡5道0的0m最m小宽. 度应不小于
7.5 室外台阶构造及坡道 （一）水刷豆石坡道：380—420mm厚
2、300mm厚3：7灰土 供拄拐者及视力残疾者使用的楼梯，应采用直行形式，例如直跑楼梯、对折的双跑楼梯或成直角折行的楼梯等等，不宜采用弧形梯段 或在半平台上设置扇步。
7.5室外台阶构造通联系部份。
室外台阶构造及坡道
在解决连通不同高差的问题时，虽然可以采用诸如楼梯、台阶、 坡道等设施，但这些设施在给某些残疾人使用时仍然会造成不便， 特别是下肢残疾的人和视觉残疾的人
室外台阶与坡度-完整版PPT课件
④ 坡道坡度的设置和面层材料有关，光滑面层坡道坡 度不大于1:12，粗糙面层坡道不大于1:6，ห้องสมุดไป่ตู้防滑齿 的坡道不大于1:4；
的外排水坡。 ⑥ 台阶应等建筑物主体工程完成后再进行施工，并与
主体结构之间留出约10mm的沉降缝。 ⑦ 台阶构造与地坪构造相似，由面层和结构层构成。 ⑧ 台阶基础有就地砌造、勒脚挑出、桥式三种。 ⑨ 踏步有砖砌踏步、混凝土踏步、钢筋混凝土踏步等
图4.4.24 室外台阶的形式及部分尺度要求
（a）混凝土台阶 （b）石台阶 （c）钢筋混凝土架空台阶
四、室外台阶和坡道
适用范围和类型
适用范围：室外台阶与坡道是设在建筑物出入口的垂直设施， 用来解决建筑物室内外的高差问题。一般建筑物多采用台阶， 当有车辆出入或高差较小时，可采用坡道。 类型： 台阶：台阶由踏步和平台组成。其形式有单面踏步式、三面
踏步式等。 坡道：多为单面坡形式，也有三面坡的。有些大型公共建筑，
为考虑汽车能在大门入口处通行，常采用台阶与坡道 相结合的形式，如图4.4.23所示。
四、室外台阶和坡道
构造做法——台阶
① 台阶顶部平台的宽度应大于所连通的门洞宽度， 一般每边至少宽出500㎜；
② 室外台阶顶部平台的深度不应小于1000㎜。 ③ 台阶的坡度较小，踏步的踏面宽度为300～400㎜，
踢面高度不应大于100～150㎜； ④ 当台阶高度超过1m 时，宜有护栏设施。 ⑤ 为防止室外台阶雨水倒流，台阶表面应做1％～2％
图4.4.25 台阶构造
四、室外台阶和坡道
构造做法——坡道
① 坡道主要供车辆行驶使用，可单独设置，也可与台 阶结合设置。
② 坡道的构造与台阶基本相同，垫层的强度和厚度应 根据坡道上的荷载来确定，季节冰冻地区的坡道需 在垫层下设置非冻胀层。
的外排水坡。 ⑥ 台阶应等建筑物主体工程完成后再进行施工，并与
主体结构之间留出约10mm的沉降缝。 ⑦ 台阶构造与地坪构造相似，由面层和结构层构成。 ⑧ 台阶基础有就地砌造、勒脚挑出、桥式三种。 ⑨ 踏步有砖砌踏步、混凝土踏步、钢筋混凝土踏步等
图4.4.24 室外台阶的形式及部分尺度要求
（a）混凝土台阶 （b）石台阶 （c）钢筋混凝土架空台阶
四、室外台阶和坡道
适用范围和类型
适用范围：室外台阶与坡道是设在建筑物出入口的垂直设施， 用来解决建筑物室内外的高差问题。一般建筑物多采用台阶， 当有车辆出入或高差较小时，可采用坡道。 类型： 台阶：台阶由踏步和平台组成。其形式有单面踏步式、三面
踏步式等。 坡道：多为单面坡形式，也有三面坡的。有些大型公共建筑，
为考虑汽车能在大门入口处通行，常采用台阶与坡道 相结合的形式，如图4.4.23所示。
四、室外台阶和坡道
构造做法——台阶
① 台阶顶部平台的宽度应大于所连通的门洞宽度， 一般每边至少宽出500㎜；
② 室外台阶顶部平台的深度不应小于1000㎜。 ③ 台阶的坡度较小，踏步的踏面宽度为300～400㎜，
踢面高度不应大于100～150㎜； ④ 当台阶高度超过1m 时，宜有护栏设施。 ⑤ 为防止室外台阶雨水倒流，台阶表面应做1％～2％
图4.4.25 台阶构造
四、室外台阶和坡道
构造做法——坡道
① 坡道主要供车辆行驶使用，可单独设置，也可与台 阶结合设置。
② 坡道的构造与台阶基本相同，垫层的强度和厚度应 根据坡道上的荷载来确定，季节冰冻地区的坡道需 在垫层下设置非冻胀层。
房屋建筑学 楼梯室外台阶构造及坡道 ppt课件
房屋建筑学 楼梯室外台阶构 造及坡道
在解决连通不同高差的问题时，虽然可以采用诸如楼梯、台阶、 坡道等设施，但这些设施在给某些残疾人使用时仍然会造成不便， 特别是下肢残疾的人和视觉残疾的人
下肢残疾的人往往会借助拐杖和轮椅代步．而视觉残疾的人则往 往会借助导盲棍来帮助行走。无障碍设计中有一部分就是指能帮 助上述两类残疾人顺利通过高差的设计。
楼梯的梯段宽度不宜小于 1200M。
房屋建筑学 楼梯室外台阶构造及坡道
(二)踏步设计注意事项 供拄拐者及视力残疾者使用
的楼梯踏步应选用合理的构 造形式及饰面材料，注意无 直角突沿，以防发生勾绊行 人或其助行工具的意外事故
注意表面不滑，不得积水， 防滑条不得高出踏面5mm 以上。
房屋建筑学 楼梯室外台阶构造及坡道
房屋建筑学 楼梯室外台阶构 造及坡道
7.5 室外台阶构造及坡道
房屋建筑学 楼梯室外台阶构 造及坡道
一、室外台阶：是建筑出入口处室内 外高差间的交通联系部份。
二、特点：
1、位置明显
2、人流量大
3、露天
4、易破坏
三、台阶尺度
1、踏步高在100—150mm、宽300—400mm。
2、平台深度一般≮1000mm。 3、平台排水坡度3%左右。
七、坡道：有车辆出入的室内外联系部分
（一）构造： 1、一般坡度1：6—1：12，1：10较舒适 2、＞1：8设防滑措施
（二）防滑措施：1、锯齿形 2、防滑条
（三）材料： 1、砼
2、天然石
八、常用坡道做法：
（一）水刷豆石坡道：380—420mm厚 1、素土夯实 2、300mm厚3：7灰土 3、60—100mm厚 C15砼 4、素水泥浆结合层一道
导盲块又称地面提示块，一般设置在有障碍物、需要转折、 存在高差等场所，利用其表面上的特殊构造形式．向视力 残疾者提供触摸信息．提示该停步或需改变行进方向等等
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6.1.5 踏步尺寸
踏面和踢面关系见图。 民用建筑中，踏步尺寸确定时一 般可按b+2h=600~620mm计算。螺旋梯 的限制。
6.1.6 楼梯的净空高度
• 楼梯的净空高度包括楼梯段的净高和平台过道处的净高。 楼梯段的净高是指自踏步前缘线（包括最低和最高一级踏步 前缘线以外0.3m范围内）量至正上方突出物下缘间的垂直距 离。平台过道处净高是指平台梁底至平台梁正下方踏步或楼 地面上边缘的垂直距离。为保证在这些部位通行或搬运物件 时不受影响，其净空高度
物品）和紧急疏散的要求，注意《建筑防火规范》对楼梯 总宽度的规定。 • 5. 踏步尺寸的设计。 • 6. 楼梯净空高度的规定；当建筑进门设在楼梯歇台下，净 空高度不够时的解决办法。 • 7. 栏杆和扶手的设计要求。
• 思考题：按以上7个方面考察城建学院的楼梯。写出书面 报告。
6.2 钢筋混凝土楼梯构造
6.1.7 栏杆和扶手
楼梯栏杆是楼梯的安全设施。当梯段升高的垂直高度大于 1m时，它的临空面必须设置栏杆。
栏杆高度是指踏步前沿至上方扶手中心线的垂直距离。一 般室内楼梯栏杆高度不应小于0.9m；室外楼梯栏杆高度不应小 于1.05m；高层建筑室外楼梯栏杆高度不应小于1.1m。如果靠 楼梯井一侧栏杆水平长度超过0.5m，其高度不应小于1.0m。
多跑直梯
双分平行梯
剪刀楼梯
6.1.2 楼梯的组成
1）楼梯梯段； 2）楼层平台和中间
平台（歇台）； 3）栏杆（或栏板）
和扶手。
6.1.3 楼梯的坡度
应兼顾使用要求和经济性合理选择。对人流集中、交通量 大（如铁路客站、商场、影剧院）、使用对象体力较弱（如医 院、幼儿园、小学）的建筑，坡度应小些，反之可略大些。
栏杆的设置还有美化效果。木制栏杆常车成各种图案， 例：
楼梯的扶手应选用坚固、耐磨、光滑、美观的材料制作。常 用硬木、铝合金、钢管等材料，其形状设计要考虑美观、手感、 手把扶的方便和舒适。幼、托、小学的扶手要根据使用者年龄 特点设计扶手离地的高度（一般为600，做法：加扶 手）。
在结构设计上要考虑人攀扶的水平推力。其取值为： 住宅、宿舍、办公楼、旅馆、医院、托、幼——0.5kN/m； 学校、食堂、剧院、电影院、车站、展览馆、体育场馆、商 场——1.0kN/m。
三层
0.75
1.00
≥四层
1.00
1.25
高层建筑的梯段宽度指标高于一般建筑，规范规定按通过 人数每100人不小于1.00m计算。每层人数不等时可分段计 算。疏散楼梯的最小净宽度见表5.2
2. 楼梯平台的净宽 为确保通过楼梯段的人流和货物也能顺利地在楼梯平台 上通过，楼梯平台的净宽不 得小于梯段宽度；同时不得小于 1.1m。对于医院的主楼梯，梯段宽度不得小于1.65m，平 台深度不得小于2.0m。
钢筋混凝土楼梯因具有坚固、耐久、防火的性 能，得到了普遍的应用。按施工方式不同，钢筋混 凝土楼梯可分为现浇式和装配式两类。
5.3.1 现浇钢筋混凝土楼梯的特点
现浇钢筋混凝土楼梯是指楼梯段、楼梯平台等整浇在一起 的楼梯。它整体性好，刚度大，坚固耐久，抗震较为有利。但 是在施工过程中，要经过支模板，绑扎钢筋，浇灌混凝土，振 捣，养护，拆模等作业，受外界环境因素影响较大，工人劳动 强度大。在拆模之前，不能利用它进行垂直运输。因而较适合 于比较小且抗震设防要求较高的建筑中，对于螺旋形楼梯、弧 形楼梯等形状复杂的楼梯，也宜采用现浇楼梯。
楼梯常见坡度范围为20º～45º，即1/2.75～1/1，其中30º 左 右较为通用。坡度小于20º时，应采用坡道形式。坡度大于45º 时，则采用爬梯。楼梯、坡道、爬梯的坡度范围如图5.4。
楼梯的组成
6.1.4 楼梯段及平台宽度
1. 楼梯段的宽度 楼梯段的宽度必须满足上下人流及搬运物品的需要。 通常，梯段净宽除应符合防火规范的规定外，按每股人流宽为 [0.55+(0～0．15)]m的人流股数确定，且不少于两股人流。这 里的0～0．15m是人流在行进中人体的摆幅，人流较多的公共 建筑应取上限值。
• 在平台过道处应大于２m；
• 在楼梯段处应大于2.2m。
不能满足楼梯净高要求是设计中很容易碰到的问题，特别 是在住宅首层的进门设在楼梯歇台下时。解决办法：
（1）将底层第 一梯段增长，形 成级数不等的梯 段。这种处理必 须加大进深。
底层长短跑
（2）楼梯段长 度不变，降低梯 间底层的室内地 面标高，这种处 理，梯段构件统 一，但是室内外 地坪高差要满足 使用要求
局部降低地坪
（3）底层用 直跑楼梯，直达 二楼。这种处理 楼梯段较长，需 楼梯间也较长； 而且底部梯段常 伸出户外，雨雪 天造成不便。
底层直跑
（4）（1）、 （2）两种方法 的结合，即利用 部分室内外高差， 又做成不等跑梯 段，满足楼梯净 空要求，这种方 法较常用
道县电影院例：整体提高，会提高造价，但不得已。
≥900
1100~1400
1650~2100
《建筑设计防火规范》中规定的学校、商店、办公楼、侯
车室等民用建筑楼梯总宽度，以百人拥有的楼梯宽度作为计算
标准，具体规定如表5.1所示。
宽度指
标（ m/ 百人
表5.1 一般建筑楼梯、门和走廊的宽度指标
耐火等 级
一、二级
三级Βιβλιοθήκη 四级层数一、二层
0.65
0.75
1.00
栏杆下端与梯级的连接构造
• 小结： • １. 楼梯的作用；楼梯的类型,重点在按楼梯间的平面形式
和楼梯的平面形式的划分。 • ２. 楼梯由楼梯段、楼梯平台及栏杆和扶手组成; • ３. 楼梯的允许坡度在23°～45 °之间，适宜坡度30°。 • 4. 楼梯段与平台的宽度须满足正常使用（上下人流及搬运
楼梯台阶与坡道的构造
• 图5-2 楼梯平面形式 • （a）单跑直楼梯； • （b）双跑直楼梯； • （c）曲尺楼梯； • （d）双跑平行楼梯； • （e）双分转角楼梯； • （f）双分平行楼梯； • （g）三跑楼梯； • （h）三角形三跑梯； • （i）圆形楼梯； • （j）中柱螺旋楼梯； • （k）无中柱螺旋楼梯； • （l）单跑弧形楼梯； • （m）双跑弧形楼梯； • （n）交叉楼梯； • （o）剪刀楼梯
踏面和踢面关系见图。 民用建筑中，踏步尺寸确定时一 般可按b+2h=600~620mm计算。螺旋梯 的限制。
6.1.6 楼梯的净空高度
• 楼梯的净空高度包括楼梯段的净高和平台过道处的净高。 楼梯段的净高是指自踏步前缘线（包括最低和最高一级踏步 前缘线以外0.3m范围内）量至正上方突出物下缘间的垂直距 离。平台过道处净高是指平台梁底至平台梁正下方踏步或楼 地面上边缘的垂直距离。为保证在这些部位通行或搬运物件 时不受影响，其净空高度
物品）和紧急疏散的要求，注意《建筑防火规范》对楼梯 总宽度的规定。 • 5. 踏步尺寸的设计。 • 6. 楼梯净空高度的规定；当建筑进门设在楼梯歇台下，净 空高度不够时的解决办法。 • 7. 栏杆和扶手的设计要求。
• 思考题：按以上7个方面考察城建学院的楼梯。写出书面 报告。
6.2 钢筋混凝土楼梯构造
6.1.7 栏杆和扶手
楼梯栏杆是楼梯的安全设施。当梯段升高的垂直高度大于 1m时，它的临空面必须设置栏杆。
栏杆高度是指踏步前沿至上方扶手中心线的垂直距离。一 般室内楼梯栏杆高度不应小于0.9m；室外楼梯栏杆高度不应小 于1.05m；高层建筑室外楼梯栏杆高度不应小于1.1m。如果靠 楼梯井一侧栏杆水平长度超过0.5m，其高度不应小于1.0m。
多跑直梯
双分平行梯
剪刀楼梯
6.1.2 楼梯的组成
1）楼梯梯段； 2）楼层平台和中间
平台（歇台）； 3）栏杆（或栏板）
和扶手。
6.1.3 楼梯的坡度
应兼顾使用要求和经济性合理选择。对人流集中、交通量 大（如铁路客站、商场、影剧院）、使用对象体力较弱（如医 院、幼儿园、小学）的建筑，坡度应小些，反之可略大些。
栏杆的设置还有美化效果。木制栏杆常车成各种图案， 例：
楼梯的扶手应选用坚固、耐磨、光滑、美观的材料制作。常 用硬木、铝合金、钢管等材料，其形状设计要考虑美观、手感、 手把扶的方便和舒适。幼、托、小学的扶手要根据使用者年龄 特点设计扶手离地的高度（一般为600，做法：加扶 手）。
在结构设计上要考虑人攀扶的水平推力。其取值为： 住宅、宿舍、办公楼、旅馆、医院、托、幼——0.5kN/m； 学校、食堂、剧院、电影院、车站、展览馆、体育场馆、商 场——1.0kN/m。
三层
0.75
1.00
≥四层
1.00
1.25
高层建筑的梯段宽度指标高于一般建筑，规范规定按通过 人数每100人不小于1.00m计算。每层人数不等时可分段计 算。疏散楼梯的最小净宽度见表5.2
2. 楼梯平台的净宽 为确保通过楼梯段的人流和货物也能顺利地在楼梯平台 上通过，楼梯平台的净宽不 得小于梯段宽度；同时不得小于 1.1m。对于医院的主楼梯，梯段宽度不得小于1.65m，平 台深度不得小于2.0m。
钢筋混凝土楼梯因具有坚固、耐久、防火的性 能，得到了普遍的应用。按施工方式不同，钢筋混 凝土楼梯可分为现浇式和装配式两类。
5.3.1 现浇钢筋混凝土楼梯的特点
现浇钢筋混凝土楼梯是指楼梯段、楼梯平台等整浇在一起 的楼梯。它整体性好，刚度大，坚固耐久，抗震较为有利。但 是在施工过程中，要经过支模板，绑扎钢筋，浇灌混凝土，振 捣，养护，拆模等作业，受外界环境因素影响较大，工人劳动 强度大。在拆模之前，不能利用它进行垂直运输。因而较适合 于比较小且抗震设防要求较高的建筑中，对于螺旋形楼梯、弧 形楼梯等形状复杂的楼梯，也宜采用现浇楼梯。
楼梯常见坡度范围为20º～45º，即1/2.75～1/1，其中30º 左 右较为通用。坡度小于20º时，应采用坡道形式。坡度大于45º 时，则采用爬梯。楼梯、坡道、爬梯的坡度范围如图5.4。
楼梯的组成
6.1.4 楼梯段及平台宽度
1. 楼梯段的宽度 楼梯段的宽度必须满足上下人流及搬运物品的需要。 通常，梯段净宽除应符合防火规范的规定外，按每股人流宽为 [0.55+(0～0．15)]m的人流股数确定，且不少于两股人流。这 里的0～0．15m是人流在行进中人体的摆幅，人流较多的公共 建筑应取上限值。
• 在平台过道处应大于２m；
• 在楼梯段处应大于2.2m。
不能满足楼梯净高要求是设计中很容易碰到的问题，特别 是在住宅首层的进门设在楼梯歇台下时。解决办法：
（1）将底层第 一梯段增长，形 成级数不等的梯 段。这种处理必 须加大进深。
底层长短跑
（2）楼梯段长 度不变，降低梯 间底层的室内地 面标高，这种处 理，梯段构件统 一，但是室内外 地坪高差要满足 使用要求
局部降低地坪
（3）底层用 直跑楼梯，直达 二楼。这种处理 楼梯段较长，需 楼梯间也较长； 而且底部梯段常 伸出户外，雨雪 天造成不便。
底层直跑
（4）（1）、 （2）两种方法 的结合，即利用 部分室内外高差， 又做成不等跑梯 段，满足楼梯净 空要求，这种方 法较常用
道县电影院例：整体提高，会提高造价，但不得已。
≥900
1100~1400
1650~2100
《建筑设计防火规范》中规定的学校、商店、办公楼、侯
车室等民用建筑楼梯总宽度，以百人拥有的楼梯宽度作为计算
标准，具体规定如表5.1所示。
宽度指
标（ m/ 百人
表5.1 一般建筑楼梯、门和走廊的宽度指标
耐火等 级
一、二级
三级Βιβλιοθήκη 四级层数一、二层
0.65
0.75
1.00
栏杆下端与梯级的连接构造
• 小结： • １. 楼梯的作用；楼梯的类型,重点在按楼梯间的平面形式
和楼梯的平面形式的划分。 • ２. 楼梯由楼梯段、楼梯平台及栏杆和扶手组成; • ３. 楼梯的允许坡度在23°～45 °之间，适宜坡度30°。 • 4. 楼梯段与平台的宽度须满足正常使用（上下人流及搬运
楼梯台阶与坡道的构造
• 图5-2 楼梯平面形式 • （a）单跑直楼梯； • （b）双跑直楼梯； • （c）曲尺楼梯； • （d）双跑平行楼梯； • （e）双分转角楼梯； • （f）双分平行楼梯； • （g）三跑楼梯； • （h）三角形三跑梯； • （i）圆形楼梯； • （j）中柱螺旋楼梯； • （k）无中柱螺旋楼梯； • （l）单跑弧形楼梯； • （m）双跑弧形楼梯； • （n）交叉楼梯； • （o）剪刀楼梯
