电路元件伏安特性的测量（实验报告答案）实验一电路元件伏安特性的测量一、实验目的1．学习测量电阻元件伏安特性的方法；2．掌握线性电阻、非线性电阻元件伏安特性的逐点测试法；3．掌握直流稳压电源和直流电压表、直流电流表的使用方法。
二、实验原理在任何时刻，线性电阻元件两端的电压与电流的关系，符合欧姆定律。
任何一个二端电阻元件的特性可用该元件上的端电压U与通过该元件的电流I之间的函数关系式I＝f(U)来表示，即用I－U平面上的一条曲线来表征，这条曲线称为电阻元件的伏安特性曲线。
根据伏安特性的不同，电阻元件分为两大类：线性电阻和非线性电阻。
线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，如图1-1（a）所示。
该直线的斜率只由电阻元件的电阻值R决定，其阻值R为常数，与元件两端的电压U和通过该元件的电流I无关；非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线，其阻值R不是常数，即在不同的电压作用下，电阻值是不同的。
常见的非线性电阻如白炽灯丝、普通二极管、稳压二极管等，它们的伏安特性曲线如图1-1（b）、（c）、（d）所示。
在图1-1中，U ＞0的部分为正向特性，U＜0的部分为反向特性。
(a)线性电阻(b)白炽灯丝绘制伏安特性曲线通常采用逐点测试法，电阻元件在不同的端电压U 作用下，测量出相应的电流I ，然后逐点绘制出伏安特性曲线I ＝f (U )，根据伏安特性曲线便可计算出电阻元件的阻值。
三、实验设备与器件1.直流稳压电源 1 台2.直流电压表 1 块3.直流电流表 1 块4.万用表 1 块5.白炽灯泡 1 只6. 二极管 1 只7.稳压二极管 1 只8.电阻元件 2 只四、实验内容1．测定线性电阻的伏安特性按图1-2接线。
调节直流稳压电源的输出电压U ，从0伏开始缓慢地增加（不得超过10V ），在表1-1中记下相应的电压表和电流表的读数。
2将图1-2中的1kΩ线性电阻R 换成一只12V ，0.1A 的灯泡，重复1的步骤，在表1-2中记下相应的电压表和电流表的读数。
伏安特性曲线的测量实验报告篇一：电路元件伏安特性的测量实验一电路元件伏安特性的测量一、实验目的1．学习测量电阻元件伏安特性的方法；2．掌握线性电阻、非线性电阻元件伏安特性的逐点测试法；3．掌握直流稳压电源和直流电压表、直流电流表的使用方法。
二、实验原理在任何时刻，线性电阻元件两端的电压与电流的关系，符合欧姆定律。
任何一个二端电阻元件的特性可用该元件上的端电压U与通过该元件的电流I之间的函数关系式I＝f来表示，即用I－U 平面上的一条曲线来表征，这条曲线称为电阻元件的伏安特性曲线。
根据伏安特性的不同，电阻元件分为两大类：线性电阻和非线性电阻。
线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，如图1-1（a）所示。
该直线的斜率只由电阻元件的电阻值R决定，其阻值R为常数，与元件两端的电压U和通过该元件的电流I无关；非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线，其阻值R不是常数，即在不同的电压作用下，电阻值是不同的。
常见的非线性电阻如白炽灯丝、普通二极管、稳压二极管等，它们的伏安特性曲线如图1-1（b）、（c）、（d）所示。
在图1-1中，U ＞0的部分为正向特性，U＜0的部分为反向特性。
线性电阻白炽灯丝绘制伏安特性曲线通常采用逐点测试法，电阻元件在不同的端电压U作用下，测量出相应的电流I，然后逐点绘制出伏安特性曲线I＝f，根据伏安特性曲线便可计算出电阻元件的阻值。
三、实验设备与器件1.直流稳压电源1 台2.直流电压表1 块3.直流电流表1 块4.万用表 1 块5.白炽灯泡 1 只6. 二极管1 只7.稳压二极管1 只8.电阻元件 2 只四、实验内容1．测定线性电阻的伏安特性按图1-2接线。
调节直流稳压电源的输出电压U，从0伏开始缓慢地增加（不得超过10V），在表1-1中记下相应的电压表和电流表的读数。
2将图1-2中的1kΩ线性电阻R换成一只12V，的灯泡，重复1的步骤，在表1-2中记下相应的电压表和电流表的读数。

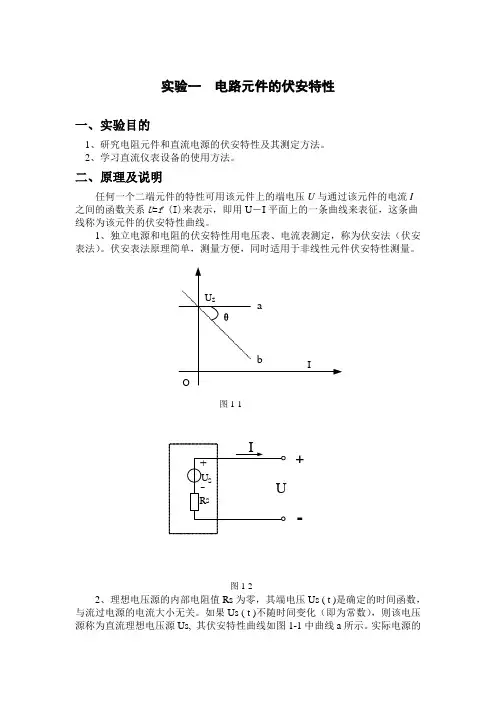

实验一电路元件的伏安特性一、实验目的1、研究电阻元件和直流电源的伏安特性及其测定方法。
2、学习直流仪表设备的使用方法。
二、原理及说明任何一个二端元件的特性可用该元件上的端电压U与通过该元件的电流I之间的函数关系U=f (I)来表示，即用U－I平面上的一条曲线来表征，这条曲线称为该元件的伏安特性曲线。
1、独立电源和电阻的伏安特性用电压表、电流表测定，称为伏安法（伏安表法）。
伏安表法原理简单，测量方便，同时适用于非线性元件伏安特性测量。
图1-1+-图1-22、理想电压源的内部电阻值Rs为零，其端电压Us ( t )是确定的时间函数，与流过电源的电流大小无关。
如果Us ( t )不随时间变化（即为常数），则该电压源称为直流理想电压源Us, 其伏安特性曲线如图1-1中曲线a所示。
实际电源的伏安特性曲线如图1-1中曲线b所示，它可以用一个理想电压源Us和电阻Rs 相串联的电路模型来表示（图1-2）。
显然Rs越大，图1-1中的角θ也越大，其正切的绝对值代表实际电源的内阻Rs。
3、理想电流源向负载提供的电流Is ( t )是确定的时间函数，与电源的端电压大小无关。
如果Is ( t )不随时间变化（即为常数），则该电流源为直流理想电流源Is，其伏安特性如图1-3中曲线a所示。
实际电源的伏安特性如图1-3中曲线b所示，它可以用一个理想电流源Is和电导Gs相并联的电路模型来显示，（图1-4）。
显然，Gs越大，图1-3中的θ角也越大，其正切的绝对值代表实际的电导值Gs。
图1-3+-图1-44、电阻元件的特性可以用该元件两端的电压U与流过的电流I的关系来表征。
即满足于欧姆定律：UR=I在U-I坐标平面上，线性电阻的特性曲线是一条通过原点的直线。
该直线的斜率等于该元件的电阻值（以电流为横坐标）。
如图1-5中a所示。
5、非线性电阻元件的电压、电流关系，不能用欧姆定律来表示，它的伏安特性一般为一曲线。
①半导体二极管是非线性电阻元件，正向压降很小（一般的锗管约为0.2～0.3Ｖ，硅管约为0.5～0.7Ｖ），正向电流随正向电压增加而急骤上升；其反向电流随电压增加很小，可视为零。
伏安特性实验报告篇一：电路元件伏安特性的测量(实验报告答案)实验一电路元件伏安特性的测量一、实验目的1．学习测量电阻元件伏安特性的方法；2．掌握线性电阻、非线性电阻元件伏安特性的逐点测试法； 3．掌握直流稳压电源和直流电压表、直流电流表的使用方法。
二、实验原理在任何时刻，线性电阻元件两端的电压与电流的关系，符合欧姆定律。
任何一个二端电阻元件的特性可用该元件上的端电压U与通过该元件的电流I之间的函数关系式I＝f(U)来表示，即用I－U平面上的一条曲线来表征，这条曲线称为电阻元件的伏安特性曲线。
根据伏安特性的不同，电阻元件分为两大类：线性电阻和非线性电阻。
线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，如图1-1（a）所示。
该直线的斜率只由电阻元件的电阻值R决定，其阻值R为常数，与元件两端的电压U和通过该元件的电流I无关；非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线，其阻值R不是常数，即在不同的电压作用下，电阻值是不同的。
常见的非线性电阻如白炽灯丝、普通二极管、稳压二极管等，它们的伏安特性曲线如图1-1（b）、（c）、（d）所示。
在图1-1中，U ＞0的部分为正向特性，U＜0的部分为反向特性。
(a)线性电阻 (b)白炽灯丝绘制伏安特性曲线通常采用逐点测试法，电阻元件在不同的端电压U作用下，测量出相应的电流I，然后逐点绘制出伏安特性曲线I＝f(U)，根据伏安特性曲线便可计算出电阻元件的阻值。
三、实验设备与器件1.直流稳压电源 1 台2.直流电压表1 块3.直流电流表1 块4.万用表 1 块5.白炽灯泡 1 只6. 二极管1 只7.稳压二极管1 只 8.电阻元件 2 只四、实验内容1．测定线性电阻的伏安特性按图1-2接线。
调节直流稳压电源的输出电压U，从0伏开始缓慢地增加（不得超过10V），在表1-1中记下相应的电压表和电流表的读数。
2将图1-2中的1kΩ线性电阻R换成一只12V，0.1A的灯泡，重复1的步骤，在表1-2中记下相应的电压表和电流表的读数。
实验一电路元件伏安特性的测试（含数据处理）实验一--电路元件伏安特性的测试（含数据处理）实验一电路元件伏安特性的测试一、实验目的1.学会识别常用电路元件的方法2.掌控线性电阻、非线性电阻元件伏安特性的测试方法3.熟悉实验台上直流电工仪表和设备的使用方法二、原理表明电路元件的特性一般可用该元件上的端电压u与通过该元件的电流i之间的函数关系i＝f(u)来表示，即用i-u平面上的一条曲线来表征，这条曲线称为该元件的伏安特性曲线。
电阻元件是电路中最常见的元件，有线性电阻和非线性电阻之分。
实际电路中很少是仅由电源和线性电阻构成的“电平移动”电路，而非线性器件却常常有着广泛的使用，例如非线性元件二极管具有单向导电性，可以把交流信号变换成直流量，在电路中起着整流作用。
万用表的欧姆档就可以在某一特定的u和i之下测到对应的电阻值，因而无法测到非线性电阻的伏安特性。
通常就是用含源电路“在线”状态下测量元件的端电压和对应的电流值，进而由公式r＝u/i求测电阻值。
1.线性电阻器的伏安特性符合欧姆定律u＝ri，其阻值不随电压或电流值的变化而变化，伏安特性曲线是一条通过坐标原点的直线，如图1-1(a)所示，该直线的斜率等于该电阻器的电阻值。
オオオオオオオオオオオオネ1-1元件的伏安特性2.白炽灯可以视为一种电阻元件，其灯丝电阻随着温度的升高而增大。
一般灯泡的“冷电阻”与“热电阻”的阻值可以相差几倍至十几倍。
通过白炽灯的电流越大，其温度越高，阻值也越大，即对一组变化的电压值和对应的电流值，所得u/i不是一个常数，所以它的伏安特性是非线性的，如图1-1(b)所示。
3.半导体二极管也就是一种非线性电阻元件，其伏安特性例如图1-1(c)右图。
二极管的电阻值随其电压或电流的大小、方向的发生改变而发生改变。
它的正向压降不大（通常锗管及约为0.2～0.3v，硅管约为0.5～0.7v），正向电流随其正向压降的增高而急剧下降，而逆向电压从零一直减少至十几至几十伏时，其逆向电流减少不大，粗略地可以视作零。

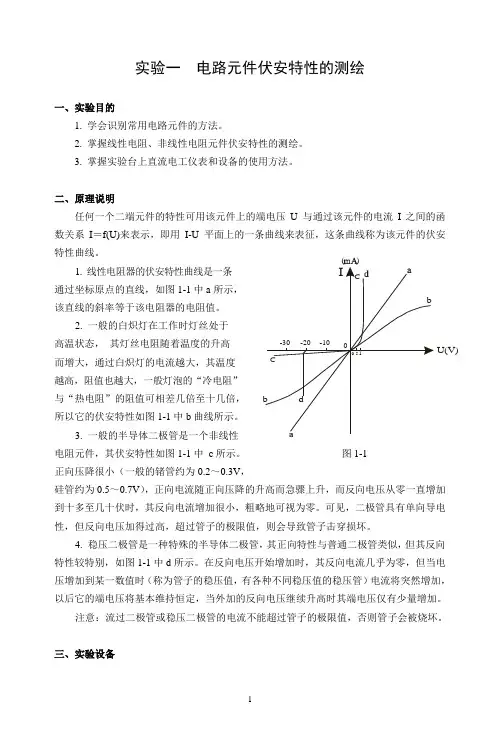

实验一 电路元件伏安特性的测绘一、实验目的1. 学会识别常用电路元件的方法。
2. 掌握线性电阻、非线性电阻元件伏安特性的测绘。
3. 掌握实验台上直流电工仪表和设备的使用方法。
二、原理说明任何一个二端元件的特性可用该元件上的端电压U 与通过该元件的电流I 之间的函数关系I ＝f(U)来表示，即用I-U 平面上的一条曲线来表征，这条曲线称为该元件的伏安特性曲线。
1. 线性电阻器的伏安特性曲线是一条 通过坐标原点的直线，如图1-1中a 所示， 该直线的斜率等于该电阻器的电阻值。
2. 一般的白炽灯在工作时灯丝处于 高温状态， 其灯丝电阻随着温度的升高 而增大，通过白炽灯的电流越大，其温度 越高，阻值也越大，一般灯泡的“冷电阻” 与“热电阻”的阻值可相差几倍至十几倍， 所以它的伏安特性如图1-1中b 曲线所示。
3. 一般的半导体二极管是一个非线性电阻元件，其伏安特性如图1-1中 c 所示。
图1-1 正向压降很小（一般的锗管约为0.2～0.3V ，硅管约为0.5～0.7V ），正向电流随正向压降的升高而急骤上升，而反向电压从零一直增加到十多至几十伏时，其反向电流增加很小，粗略地可视为零。
可见，二极管具有单向导电性，但反向电压加得过高，超过管子的极限值，则会导致管子击穿损坏。
4. 稳压二极管是一种特殊的半导体二极管，其正向特性与普通二极管类似，但其反向特性较特别，如图1-1中d 所示。
在反向电压开始增加时，其反向电流几乎为零，但当电压增加到某一数值时（称为管子的稳压值，有各种不同稳压值的稳压管）电流将突然增加，以后它的端电压将基本维持恒定，当外加的反向电压继续升高时其端电压仅有少量增加。
注意：流过二极管或稳压二极管的电流不能超过管子的极限值，否则管子会被烧坏。
三、实验设备U(V)( )四、实验内容1. 测定线性电阻器的伏安特性按图1-2接线，调节稳压电源的输出电压U ，从0 伏开始缓慢地增加，一直到10V ，记下相应的电压表和电流表的读数U R 、I 。
实验一：电路元件伏安特性的测量一、实验目的1. 掌握线性、非线性电阻元件及电源的概念。
2.学习线性电阻和非线性电阻伏安特性的测试方法。
3.学习直流电压表、直流电流表及直流稳压电源等设备的使用方法。
二、实验仪器电路分析实验箱、数字万用表、直流电流表、直流电压表、二极管、稳压二极管、电阻三、实验原理1、数字万用表的构成及使用方法数字万用表一般由二部分构成，一部分是被测量电路转换为直流电压信号，我们称为转换器，另一部分是直流数字电压表。
直流数字电压表构成了万用表的核心部分,主要由模-数转换器和显示器组成。
可用于测量交直流电压和电流、电阻、电容、二极管正向压降及电路通断，具有数据保持和睡眠功能。
2、整体结构1)交直流电压测量(1)将红表笔插入VQ插孔,黑表笔插入COM插孔。
(2)将功能开关置于V量程档。
将测试表笔并联在被测元件两端2)交直流电流测量(1)将红表笔插入mA或A插孔,黑表笔插入COM插孔。
(2)将功能开关置A量程。
(3)表笔串联接入到待测负载回路里。
3)电阻测量(1)将红表笔插入VQ插孔,黑表笔插入COM插孔。
(2)将功能开关置于Q量程。
(3)将测试表笔并接到待测电阻.上4)二极管和蜂鸣通断测量(1)将红表笔插入VQ插孔，黑色表笔插入”COM”插孔。
(2)将功能开关置于二极管和蜂鸣通断测量档位。
(3)如将红表笔连接到待测-二极管的正极,黑表笔连接到待测二极管的负极，则LCD.上的读数为二极管正向压降的近似值。
将表笔连接到待测线路的两端,若被测线路两端之间的电阻大于700,认为电路断路;被测线路两端之间的电阻≤100,认为电路良.好导通,蜂鸣器连续声响;如被测两端之间的电阻在10~700之间，蜂鸣器可能响,也可能不响。
同时LCD显示被测线路两端的电阻值。
3）线性电阻元件的伏安特性曲线是- -条通过坐标原点的直线。
如图1.1.1所示;非线性电阻元件，如半导体二极管,其伏安特性如图1.1.2所示，电压、电流关系不服从欧姆定律。
电学元件伏安特性的测量实验报告篇一：电路分析实验报告(电阻元件伏安特性的测量) 电力分析实验报告实验一电阻元件伏安特性的测量一、实验目的：（1）学习线性电阻元件和非线性电阻元件伏安特性的测试方式。
（2）学习直流稳压电源、万用表、电压表的利用方式。
二、实验原理及说明（1）元件的伏安特性。
若是把电阻元件的电压取为横坐标，电流取为纵坐标，画出电压与电流的关系曲线，这条曲线称为该电阻元件的伏安特性。
（2）线性电阻元件的伏安特性在u-i平面上是通过坐标原点的直线，与元件电压和电流方向无关，是双向性的元件。
元件的电阻值可由下式肯定：R=u/i=(mu/mi)tgα,期中mu 和mi别离是电压和电流在u-i平面坐标上的比例。
三、实验原件Us是接电源端口，R1=120Ω,R2=51Ω,二极管D3为IN5404，电位器Rw四、实验内容（1）线性电阻元件的正向特性测量。
（2）反向特性测量。
（3）计算阻值，将结果记入表中（4）测试非线性电阻元件D3的伏安特性（5）测试非线性电阻元件的反向特性。
表1-1 线性电阻元件正（反）向特性测量表1-5二极管IN4007正（反）向特性测量五、实验心得（1）每次测量或测量后都要将稳压电源的输出电压跳回到零值（2）接线时必然要考虑正确利用导线篇二：电学元件的伏安特性实验报告v1预习报告【实验目的】l.学习利用大体电学仪器及线路连接方式。
2.掌握测量电学元件伏安特性曲线的大体方式及一种消除线路误差的方式。
3.学习按照仪表品级正确记录有效数字及计算仪表误差。
准确度品级见书66页。
100mA量程，0.5级电流表最大允许误差?xm?100mA?0.5%?0.5mA，应读到小数点后1位，如42.3(mA) 3V量程，0.5级电压表最大允许误差?Vm?3V?0.5%?0.015V，应读到小数点后2位，如2.36(V) 【仪器用具】直流稳压电源，电流表，电压表，滑线变阻器，小白炽灯泡，接线板，电阻，导线等。
电工电子实验教学中心学生实验报告—学年第一学期实验课程电路分析实验实验室电子技术实验室二实验地点东区一教518学号__________________________姓名__________________________实验项目电路元件伏安特性的测试、'、、实验时间月日//星期节1实验台号1报告成绩/ \一、实验目的/ '、1.掌握线性、非线性电阻元件及电源的概念。
\2. 学习线性电阻和非线性电阻伏安特性的测试方法。
3. 学习直流电压表、直流电流表及直流稳压电源等设备的使用方法。
二、实验仪器1、电路分析实验箱2、数字万用表三、实验原理1.数字万用表的构成及使用方法数字万用表一般由二部分构成，一部分是被测量电路转换为直流电压信号，我们称为转换器：另一部分是直流数字电压表。
直流数字电压表构成了万用表的核心部分，主要由模-数转换器和显示器组成。
可用于测量交直流电压和电流、电阻、电容、二极管正向压降及电路通断，具有数据保持和睡眠功能。
1.LCDS示器久数据保持选痒按键在鼎体管故人借配测试输入座4. 公共输入端5. 其余81届输入端反屈测竜输入端1.20A/10A电魏输入端S.电容濾试座9童秤开关10•电源开关整体结构12—3\hFE M曽放大倍龜提示5U混吗：班氏符吕g卄械汽测4：摄爪样电路通悼測址提彌8良压提亦符号显示屏1)交直流电压测量(1)将红表笔插入V Q插孔,黑表笔插入COM插孔(K2J(2)将功能开关置于V量程档并将测试表笔并联在被测兀件两端。
2) 交直流电流测量(1)将红表笔插入mA或A插孔,黑表笔插入COM插孔。
(2)将功能开关置A量程。
/ \(3)表笔串联接入到待测负载回路里。
'\3) 电阻测量// \(1)将红表笔插入V Q插孔,黑表笔插入COM B孔。
\(2)将功能开关置于Q量程。
'\(3)将测试表笔并接到待测电阻上\4) 广二极管和蜂鸣通断测量/ (1)将红表笔插入V Q插孔,黑色表笔插入“ COM ”插孔。
元件伏安特性的测定实验报告元件伏安特性的测定实验报告摘要：本实验旨在通过测量电阻、二极管和电容的伏安特性曲线，探究元件的电流与电压之间的关系。
实验结果表明，电阻的伏安特性为线性关系，二极管的伏安特性为非线性关系，而电容的伏安特性则呈现出充放电的特点。
引言：伏安特性是描述电子元件电流与电压之间关系的重要参数。
通过测量元件的伏安特性曲线，可以了解元件的工作状态、性能以及应用范围。
本实验将选取常见的电阻、二极管和电容进行测量，以探究它们的伏安特性。
实验方法：1. 实验仪器：万用表、电源、电阻箱、示波器等。
2. 实验步骤：a. 将电阻、二极管和电容依次连接到电路中。
b. 通过电源调节电压，同时用万用表测量电流和电压。
c. 记录不同电压下的电流数值，并绘制伏安特性曲线。
结果与讨论：1. 电阻的伏安特性：实验中选取了一个100欧姆的固定电阻进行测量。
结果显示，在不同电压下，电流与电压呈线性关系，即伏安特性为直线。
这符合欧姆定律，即电流与电压成正比，电阻为常数。
通过斜率可以计算出电阻值。
2. 二极管的伏安特性：实验中选取了一颗常见的硅二极管进行测量。
结果显示，在正向偏置时，电流与电压呈非线性关系，即伏安特性为曲线。
随着电压的增加，电流迅速增大，但增长速度逐渐减慢。
而在反向偏置时，二极管基本上不导电。
这说明二极管具有单向导电性，可用于整流等电路。
3. 电容的伏安特性：实验中选取了一个100μF的电容进行测量。
结果显示，在充电过程中，电容两端的电压随时间线性增加，而电流逐渐减小。
当电容充满电后，电流变为零。
而在放电过程中，电容两端的电压随时间线性减小，电流逐渐增大。
这说明电容具有储存和释放电能的特性，可用于滤波等电路。
结论：通过本实验的测量结果，可以得出以下结论：1. 电阻的伏安特性为线性关系，即电流与电压成正比。
2. 二极管的伏安特性为非线性关系，即正向偏置时电流迅速增大，反向偏置时基本不导电。
3. 电容的伏安特性表现为充放电过程，可储存和释放电能。
《电路原理（电路分析）》实验指导书四川理工学院自动化与电子信息学院课程教研组编实验要求与须知科学实验是科学得以发展的保证，是自然科学研究的重要手段。
对于电路分析这门课程来说，实验是整个教学过程中必不可少的重要实践性环节，它是在系统学习本学科基础理论和基本知识的基础上，通过实验和实际操作使学生得到实验基本技能的训练，学习常用仪器仪表的使用方法，进一步巩固和加深所学的理论知识，培养和提高学生运用基本理论去分析、处理实际问题的能力和创新精神。
一、实验目的和要求：1、通过实验，学习常用仪器、仪表的使用方法和测量技术，培养学生的基本实验技能；2、进一步巩固加深所学的理论基础知识，培养运用基本理论知识去分析、解决实际问题的能力；3、培养整理实验数据，分析实验结果，编写实验报告和选择实验方法的能力；4、培养事实求实、严肃认真、踏实细致的科学作风和良好的实验习惯。
二、实验方式实验课一般分课前预习、进行实验和课后写实验报告三个阶段。
为使学生做每次实验，达到预期目的，现将各个阶段的要求简述如下：1、课前预习实验能否顺利进行和收到预期效果，很大程度上取决预习准备是否充分。
因此要求每次实验之前仔细阅读实验指导书，明确本次实验的目的、任务，了解实验的基本原理以及实验线路、方法、步骤，清楚本次实验要观察哪些现象，记录哪些实验数据和哪些问题。
以及搞清楚实验中所要遇到的仪器、仪表的使用方法。
学生只有认真做好预习后才能到实验室做实验，凡达不到预习要求者，不得进行实验。
2、进行实验一般实验课按下列程序进行：（1）首先认真听取教师在实验前讲授的实验要求及注意事项。
（2）到指定的桌位上做实验，实验前应做到：1）检查仪器、仪表设备是否齐全、完好，并了解仪器、设备的额定容量，使用方法，量程和操作规程。
当未搞清楚性能和用法时，不得随意使用该仪器、设备。
2）做好实验记录的准备工作。
3）按实验要求接线。
接线前先弄清楚原理图上的各元件和节点与实验电路中元件、节点的对应关系，然后根据要求连接线路。
实验一 电路元件的伏安特性测定一、实验目的1、 掌握几种元件的伏安特性测定方法。
2、 学习常用电工仪表的使用方法。
二、实验仪器与设备GDDS-1型电工实验装置。
三、原理说明任何一个二端元件的特性可用该元件上的端电压U 与通过该元件的电流I 之间的函数关系U=f(I)来表示，这种函数关系称为该元件的伏安特性。
1、 线性电阻元件的伏安特性曲线是通过坐标原点的直线，该直线的斜率等于该电阻器的电阻值。
2、 非线性电阻元件的伏安特性，不服从欧姆定律，画在U-I 图上是一条曲线，如二极管等属于这一类。
图1 图2四、实验内容1、 测定线性电阻的伏安特性按图1接线，调节直流稳压电源的输出电压，测量电流并记录。
按图2接线，调节电源电压1U，记录电路、电流。
注意：U ≤0.7V1、 实验室，电流表要串联入电路，合理选择量程，极性不要接反。
2、 直流稳压电源输出应从小到大逐渐增加。
六、实验报告1、根据各实验数据，在坐标轴上分别画出各个元件的伏安特性曲线。
2、分析测量误差原因。
实验二 CCVS 及VCCS 受控源特性测试研究一、实验目的1、熟悉受控电源的基本特性2、掌握受控源转移参数的测试方法二、实验仪器与设备 GDDS-1型电工实验装置。
三、原理说明1、受控源也是电源，独立源可以独立地对外电路提供能量，而受控源提供的电压或电流受其它支路电压或电流的控制。
受控源一般分为四种形式：VCVS 、CCVS 、VCCS 、CCCS 。
受控源的控制端与受控端的关系式称转移函数，四种受控源的转移函数参量分别用α、g m 、μ、r m 表示，它们的定义如下：（1）CCCS ：α=i 2/i 1 转移电流比（或电流增益）（2）VCCS ：g m =i 2/u 1 转移电导（3）VCVS ：μ=u 2/u 1转移电压比（或电压增益）（4）CCVS ：r m =u 2/i 1 转移电阻 四、实验内容与步骤1．CCVS 的伏安特性及转移电阻r m 的测试（1） 按图1接线。
【关键字】报告伏安特性实验报告篇一：电路元件伏安特性的测量(实验报告答案)实验一电路元件伏安特性的测量一、实验目的1．学习测量电阻元件伏安特性的方法；2．掌握线性电阻、非线性电阻元件伏安特性的逐点尝试法；3．掌握直流稳压电源和直流电压表、直流电流表的使用方法。
二、实验原理在任何时刻，线性电阻元件两端的电压与电流的关系，符合欧姆定律。
任何一个二端电阻元件的特性可用该元件上的端电压U与通过该元件的电流I之间的函数关系式I＝f(U)来表示，即用I－U平面上的一条曲线来表征，这条曲线称为电阻元件的伏安特性曲线。
根据伏安特性的不同，电阻元件分为两大类：线性电阻和非线性电阻。
线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，如图1-1（a）所示。
该直线的斜率只由电阻元件的电阻值R 决定，其阻值R为常数，与元件两端的电压U和通过该元件的电流I无关；非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线，其阻值R不是常数，即在不同的电压作用下，电阻值是不同的。
常见的非线性电阻如白炽灯丝、普通二极管、稳压二极管等，它们的伏安特性曲线如图1-1（b）、（c）、（d）所示。
在图1-1中，U ＞0的部分为正向特性，U＜0的部分为反向特性。
(a)线性电阻(b)白炽灯丝绘制伏安特性曲线通常采用逐点尝试法，电阻元件在不同的端电压U作用下，测量出相应的电流I，然后逐点绘制出伏安特性曲线I＝f(U)，根据伏安特性曲线便可计算出电阻元件的阻值。
三、实验设备与器件1.直流稳压电源1 台2.直流电压表1 块3.直流电流表1 块4.万用表1 块5.白炽灯泡 1 只6. 二极管1 只7.稳压二极管1 只8.电阻元件 2 只四、实验内容1．测定线性电阻的伏安特性按图1-2接线。
调节直流稳压电源的输出电压U，从0伏开始缓慢地增加（不得超过10V），在表1-1中记下相应的电压表和电流表的读数。
2将图1-2中的1kΩ线性电阻R换成一只12V，0.1A的灯泡，重复1的步骤，在表1-2中记下相应的电压表和电流表的读数。
《电路原理（电路分析）》实验指导书四川理工学院自动化与电子信息学院课程教研组编实验要求与须知科学实验是科学得以发展的保证，是自然科学研究的重要手段。
对于电路分析这门课程来说，实验是整个教学过程中必不可少的重要实践性环节，它是在系统学习本学科基础理论和基本知识的基础上，通过实验和实际操作使学生得到实验基本技能的训练，学习常用仪器仪表的使用方法，进一步巩固和加深所学的理论知识，培养和提高学生运用基本理论去分析、处理实际问题的能力和创新精神。
一、实验目的和要求：1、通过实验，学习常用仪器、仪表的使用方法和测量技术，培养学生的基本实验技能；2、进一步巩固加深所学的理论基础知识，培养运用基本理论知识去分析、解决实际问题的能力；3、培养整理实验数据，分析实验结果，编写实验报告和选择实验方法的能力；4、培养事实求实、严肃认真、踏实细致的科学作风和良好的实验习惯。
二、实验方式实验课一般分课前预习、进行实验和课后写实验报告三个阶段。
为使学生做每次实验，达到预期目的，现将各个阶段的要求简述如下：1、课前预习实验能否顺利进行和收到预期效果，很大程度上取决预习准备是否充分。
因此要求每次实验之前仔细阅读实验指导书，明确本次实验的目的、任务，了解实验的基本原理以及实验线路、方法、步骤，清楚本次实验要观察哪些现象，记录哪些实验数据和哪些问题。
以及搞清楚实验中所要遇到的仪器、仪表的使用方法。
学生只有认真做好预习后才能到实验室做实验，凡达不到预习要求者，不得进行实验。
2、进行实验一般实验课按下列程序进行：（1）首先认真听取教师在实验前讲授的实验要求及注意事项。
（2）到指定的桌位上做实验，实验前应做到：1）检查仪器、仪表设备是否齐全、完好，并了解仪器、设备的额定容量，使用方法，量程和操作规程。
当未搞清楚性能和用法时，不得随意使用该仪器、设备。
2）做好实验记录的准备工作。
3）按实验要求接线。
接线前先弄清楚原理图上的各元件和节点与实验电路中元件、节点的对应关系，然后根据要求连接线路。
连接的原则一般是“先串后并”、“先主后辅”，接好线路后要求自检、互检并请教师检查，待老师认可后，方准接通电源。
4）按实验步骤进行操作，观察实验现象，读取和记录实验数据。
操作前要做到：目的明确，心中有数。
操作时要注意：合电源，眼观全局，先看现象，再读数据。
读数前要弄清仪表量程及刻度，读数时注意姿势正确，要求“眼、针、影成一线”。
5）结尾工作完成所有的实验项目后，先不忙拆线，应自己检查实验数据是否合理，有无遗漏，再经教师复查，并在原始记录上签字通过后方可拆线（注意拆线前必须先切断电源），并做好仪器、设备、桌面和环境的清洁整理工作。
最后经教师同意后才可离开实验室。
三、实验报告的编写实验报告的编写过程是实验结果的全面归纳，总结分析和提高阶段。
要简明扼要将实验结果完整和真实的表达出来。
报告要求：文理通顺，字迹清楚，图表清晰，结论正确，分析合理，讨论深入。
学生在每次实验之后都应独立完成这一工作，实验报告内容包括：1、实验名称、实验日期、班级和姓名。
2、实验目的、任务、原理和线路图。
3、实验仪器仪表设备的名称、数量及规格。
4、根据原始数据做成的表格、曲线、波形，以及理论计算数据，误差分析等。
波形、曲线要求画在坐标纸上，比例尺要适当，坐标轴上要标明物理量的单位和分度。
做曲线时要曲线板绘制，力求曲线光滑，不必强求通过全部的测定点，测定点的分布可随曲线率不同而不同。
曲率大处应多测几点。
实验结果的分析处理（包括实验结论、分析讨论收获体会及意见）。
回答指导书上提出的问题。
学生在做完实验之后，应及时写好报告，不交报告者，实验不合格。
实验操作规则及注意事项一、实验前必须进行预习，阅读实验指导书及教科书中有关内容，了解实验目的任务和步骤，达到心中有数，目的明确。
凡预习不合格者，不得进入实验室。
二、保持实验室的清洁，和环境卫生，不准随地吐痰，严禁吸烟，保持安静，不得大声说话和吵闹。
三、注意人身安全和设备安全要求切实遵守实验室各项操作规程，以确保实验过程中的安全，必须严格遵守以下规定。
1、不宜自行接通电源，接好线后经教师检查认可后，方可合上电源。
2、进行实验时不触及裸露的带电部分，防止衣服头发卷人转动的机器。
严格遵守“先接线，后通电，先断电后拆线”的操作程序。
严禁带电操作。
3、发现异常现象（声响、发热、焦嗅等）应立即切断电源。
保护现场，报告指导老师，不允许自行处理，或隐瞒事故。
凡属责任事故，造成仪器、设备损坏者，需会同实验室工作人员进行分析处理、并如实填写事故报告单。
4、爱护仪器设备，遵守操作规程，不得动用与本次实验无关的设备。
5、实验结束后摆好仪器设备，并做好实验室的清洁卫生工作。
实验目录实验一元件伏安特性测定（验证型）---------------------------------------------------------------------6 实验二基尔霍夫定律（验证型）-------------------------------------------------------------------------11 实验三电源的等效变换（验证型）----------------------------------------------------------------------14 实验四迭加定理和戴维南定理（验证型）------------------------------------------------------------20 实验五简单RC电路的过渡过程（验证型）---------------------------------------------------------26 实验六一阶、二阶电路的正弦响应（验证型）-----------------------------------------------------28 实验七功率因数的改善（验证型）--------------------------------------------------------------------32 实验八三相交流电路（验证型）-----------------------------------------------------------------------36 实验九电源等效变换设计（设计性）------------------------------------------------------------------41 实验十一阶RC电路的设计（设计性）--------------------------------------------------------------44 附录：示波器的使用---------------------------------------------------------------------------------------46实验一元件伏安特性的测定一、实验目的1、学习直读式仪表及晶体管稳压电源等常用设备的使用方法；2、加深对线性电阻元件、非线性电阻元件——半导体二极管和电源伏安特性的理解，并学习掌握测试元件特性的伏安测量法。
二、原理与说明电路元件的特性一般用该元件的端电压U与通过元件的电流I之间的函数关系来表示，一个元件的电压与电流之间关系的函数图形称为该元件的伏安特性曲线。
独立电源和电阻元件的伏安特性可以利用电压表和电流表测定，这种方法称为伏安测量法（即伏安表法）。
伏安表法原理简单，测定方便，也适合于非线性元件伏安特性的测定。
但仪表的内阻会对测量结果产生一定影响，因而必须注意仪表的合理接法。
1、电阻元件（1）、线性电阻元件电阻元件的伏安特性可以用元件两端的电压V与流过元件的电流I的函数关系来表征。
在u~i坐标平面上线性电阻元件的特性为一条通过原点O的直线，如图1—1所示。
图1—1 线性电阻的伏安特性电阻的伏安特性用欧姆定律描述。
在U和I关联参考方向条件下：U=I R（1—1）若U，I为非关联参考方向情况下，则欧姆定律的形式为：U= -I R（1—2）（2）、非线性电阻非线性电阻的u~i函数关系不再是一条直线，一般可以分为下三种类型：1）、若元件的端电压是流过元件电流的单值函数，则称为电流型电阻元件，示例的特性曲线见图1—2（a）；2）、若流过元件的电流是元件端电压的单值函数，则称为电压型电阻元件，示例的特性曲线见图1—2（b）；3）、若元件的伏安特性曲线是单调增加或减少的，则该元件即是电流型又是电压型的电阻元件，示例的特性曲线见图1—2（c）。
u半导体二极管就是一种典型的非线性电阻元件，其伏安特性曲线如图1—2（c）所示。
二极管的（等效）电阻值随电压电流的大小甚至方向而改变。
对比图1—1和图1—2可以发现，线性电阻的伏安特性对于坐标原点对称，这种性质称为双向性，为所有线性电阻元件所具备；而半导体二极管的伏安特性不但是非线性的，而且对于坐标原点也不对称，即是单向性的，这种性质为大多数非线性电阻所具备。
当外加电压的极性和二极管的极性相同时，其（等效）电阻值很小；反之则（等效）电阻值很大。
半导体二极管的这一性能称为单向导电性，利用单向导电性可以把交流电变换成直流电。
2、电压源理想电压源的端电压u S(t) 是时间的函数，与流过电源的电流无关。
流过理想电压源的电流不由电压源本身决定，而是由与之相连接的外电路所确定的，如u S(t)不随时间变化（即为常数）则该电压源称为直流理想电压源U S，其伏安曲线如图1-3（a）所示。
理想电压源实际上是不存在的，实际的电压源总是存在一定大小的内阻（因此实际电压源可以用一个理想电压源和一个电阻相串联的电路模型来表示，如图1-3（b）所示）。
显然，实际电压源的内阻R S越小图1-3（b）中的θ越小，则特性越接近理想电压源。
本次实验所采用的晶体管直流稳压电源，其伏安特性非常接近于理想电压源，当通过它的电流在规定范围内变化时，可以认为是理想电压源。
+-图1-3 电压源的伏安特性 三、实验内容及步骤本实验在直流电路实验板上进行，其结构如图1-4所示。
1、 测定线性电阻的伏安特性 选取实验板上R=470Ω的电阻为被测元件，并按图1-5接好线路，注意将实验板上的D1用短路线联结。
经检查接线无误后，打开直流稳压电源开关，调节与直流稳压电源并联的滑动电阻R 的动触点，使电阻R 两端的电压为表1-1中所列数值，并将相对应的电流值记录在表1-1中。
表1-1 线性电阻的伏安特性U S O （b ） R S U S ii 图1-4 实验板接线图20mA图1-5 线性电阻伏安特性实验原理图2、测定非线形电阻——半导体二极管的伏安特性将二极管短路线拆除，选取1N4007二极管为被测元件。
