11平法图集口诀

长度端支座梁>=5d,且到支座中心线11g101-1p92剪力墙圈梁砖墙Max(120,h,0.5墙厚)中间支座梁>=5d,且到支座中心线11g101-1p102 剪力墙圈梁砖墙Max(120,h,0.5墙厚)洞口边伸到洞口边上弯折5dh-2bhc+5d 11g101-1p102 悬挑板上部筋悬挑端伸到边梁锚固11g101-1p95里端与支座负筋连通或在支座内锚固根数起步距离1/2板筋间距板顶筋计算总结长度两端支座锚固梁直锚：la弯锚：支座宽-c+15d 11g101-1p92剪力墙圈梁连接跨中ln/2两邻跨板顶筋配置不同配置较大的钢筋穿越其标注的起点或终点，伸到邻跨跨中连接11g101-1p92 洞口边伸到洞口板弯折h-2c 11g101-1p102 悬挑板板顶筋伸到悬挑远端，下湾11g101-1p95支座负筋替代板顶筋分布筋双层配筋的板上又配置支座负筋时，支座负筋可替代同行板顶筋分布筋根数1/2板筋间距11g101-1p92中间支座基本公式=延伸长度+弯折延伸长度自支座中心线向跨内的延伸长度弯折长度h-2bhc转角处分布筋扣减分布筋和与之相交的支座负筋搭接150两侧与不同长度的支座负筋相交其两侧分布筋分别按各自的相交情况计算丁字相交支座负筋遇丁字相交不空缺板顶筋替代负筋分布筋双层配筋，又配置支座负筋时，板顶可替代同向的负筋分布筋端支座负筋基本公式=延伸长度+弯折延伸长度自支座中心线向跨内的延伸长度弯折长度h-2bhc跨板支座负筋跨长+延伸长度+弯折剪力墙墙身水平筋总结内侧钢筋锚固端部暗柱伸到暗柱对边弯折10d外侧钢筋端部遇暗柱伸到暗柱对边弯折10d 锚入端柱直锚：伸到端柱对边端部遇端柱直锚：伸到端柱对边弯锚：伸到端柱对边弯折15d弯锚：伸到端柱对边弯折15d转角处连续布置斜交墙伸到斜交墙对边弯折15d断开布置，断开后，分别弯折0.8lae 端部无暗柱伸到尽端弯折10d洞口处在洞边切断弯折至墙对边水平筋根数从基础到屋顶连续布置，起步距离50mm剪力墙墙身竖向筋总结在基础内插筋基础高度>lae墙插筋伸到基础底部弯折6d11g101-3p58 =<lae墙插筋伸到基础底部弯折15d中间层长度无变截面层高-本层非连接区高度+伸到上层非连接区高度11g101-3p70 变截面下层竖向筋下层墙身竖向钢筋伸到变截面出向内弯折12d上层竖向筋伸到下层1.2lae顶层长度伸入板弯折>=12d竖向钢筋根数端部为构造型柱约束型柱扩展部位单独计算端柱为约束型柱剩下的：（墙净长-起步距离）/+1（此时的净长=墙长-约束柱核心部位宽-约束柱扩展部位宽）起步距离为竖筋间距s12g901-1p3-2墙梁钢筋计算总结连梁纵筋直锚锚入墙身内max(lae,600)11g101-1p74 湾锚锚入墙柱内hc-c+15d箍筋中间层在洞口宽度内布置，起步距离50mm顶层在纵筋长度范围内布置，洞口里测起步距离50mm,洞口外侧起步距离为100mm暗梁纵筋中间层端部锚固同KL11g101-1p75 顶层上部钢筋端部锚固同WKL下部钢筋端部锚固同KL与连梁重叠上、下部钢筋与连梁纵筋搭接：max(lae,600）箍筋起步距离50mm与连梁重叠时，连梁范围内布置暗梁箍筋边框梁纵筋中间层端部锚固同KL11g101-1p75 顶层上部钢筋端部锚固同WKL下部钢筋端部锚固同KL连梁重叠与连梁纵筋重叠的，搭接max(lae,600)与连梁不重叠的，穿过连梁联通布置箍筋起步距离50mm与连梁重叠时，连梁范围内边框梁与连梁箍筋各自设置端柱纵筋箍筋均同框架柱暗柱在基础内的插筋基础高度<-lae伸到基础底部弯折15d11g101-3p58>lae伸到基础底部弯折6 d中间层长度同墙身竖向筋层高-非连本层接区高度+伸入非连接区高度11g101-1p73 顶层长度同墙身竖向筋伸入板顶弯折>=12d 11g901p70基础高度影响底部弯折长度基础高度>柱纵筋锚固倍数时柱全部纵筋伸至基础底部，弯折长度为max(6d,150)基础高度>柱纵筋锚固倍数时，且当基础为独立基础，基础高度>=200时柱角筋伸至基础底部，弯折长度为max（6d,150），柱其余钢筋伸至基础内lae基础高度<=柱纵筋锚固倍数时柱全部纵筋伸至基础底部，弯折长度为5d柱插筋混凝土保护层厚度影响基础高度范围内柱箍筋数量柱插筋混凝土保护层厚度<=5d时设置锚固横向箍筋，也就是箍筋要加密柱插筋混凝土保护层厚度>5d时基础高度范围内设置间距不大于500，且不少于2道箍筋中间层柱钢筋计算总结普通柱纵筋基本计算公式本层层高-本层非连接区高度+伸入上层非连接区高度11g101-1p57 上柱比下柱钢筋多多出的钢筋伸入下层1.2lae下柱比上柱钢筋多多出的钢筋伸入上层1.2lae上柱比下柱钢筋直径大上柱大直径钢筋伸入到下层非连接区位置连接11g101-1p61-62下柱小直径钢筋由下层直接伸到本层上部，与上层伸下来的大直径的钢筋连接箍筋下部非连接区高度上部非连接区高度+顶梁板高上部非连接区高度下部非连接区高度短柱纵筋下部非连接区高度同普通柱上部非连接区高度同普通柱箍筋全高加密11g101-1p62顶层柱钢筋计算总结中柱直锚：伸至柱顶-保护层弯锚：伸至柱顶-保护层+12d边、角柱梁纵筋与柱纵筋弯折搭接型B+D外侧钢筋外侧伸入梁内钢筋，自梁底起1.5lae剩下的位于第一层钢筋，伸至柱顶、柱内侧边下弯8d剩下的位于第二层钢筋，伸至柱顶、柱内侧边内侧钢筋直锚：伸至柱顶-保护层弯锚：伸至柱顶-保护层+12d梁纵筋与柱纵筋弯折搭接型E外侧钢筋伸至柱顶-保护层内侧钢筋弯锚：伸至柱顶-保护层+12d梁上部通长筋总结端支座直锚max（0.5hc+5d,lae）111g101-1p79 弯锚Hc-c+15d中间支座变截面梁顶有高差>1/6高标高钢筋弯锚Hc-c+15d11g101-1p84底标高钢筋直锚lae梁顶有高差<1/6 上部通长筋斜弯通过，不断开梁宽度不同宽出的不能直锚的钢筋弯锚Hc-c+15d悬挑端跨内外无高差上部通长筋伸至悬挑远端，下弯12d11g101-1p89 悬挑梁比跨内顶面低且=<1/6上部通长筋斜弯通过，不断开悬挑梁比跨内顶面低且>1/6跨内跨架梁上部通长筋根据支座宽度直锚或弯锚悬挑梁上部钢筋伸入跨内直锚la悬挑梁比跨内顶面高且=<1/6上部通长筋斜弯通过，不断开悬挑梁比跨内顶面高且 >1/6跨内跨架梁上部通长筋根据支座宽度直锚或弯锚 悬挑梁上部钢筋伸入跨内弯锚Hc-c+15d悬挑梁上部钢筋伸入跨内直锚Max（0.5hc+5d,lae ）直径相同 跨中1/3范围连接11g101-1p79直径不同两端与支座钢筋搭接搭接长度lie=1.6lae,即安100%接头梁下部通长筋总结端支座直锚 max （0.5hc+5d,lae ）11g101-1p79 弯锚 Hc-c+15d中间支座变截面梁底有高差且>1/6低标高钢筋弯锚 Hc-c+15d 11g101-1p84高标高钢筋直锚 lae 11g101p84 梁底有高差且<1/6 下部通长筋斜弯通过，不断开 梁宽度不同宽度的不能直通的钢筋弯锚Hc-c+15d连接 跨端1/3范围，且避开箍筋加密区11g101-1p79 下部不伸入支座钢筋净长-0.2Ln11g101-1p87基础主梁钢筋计算总结上部和下部贯通筋（无外伸） 伸至端部弯折15d11g101-3p73底部非贯通筋自支座边起：Ln/311g101-3p71有外伸上部上排筋伸到悬挑远端弯折12d 11g101-3p73下部下排筋 不伸到悬挑端，在支座处锚固La下部上排筋 伸到悬挑远端不弯折 下部下排筋伸到悬挑远端弯折12d箍筋与柱相交的节点要布置箍筋，按跨端第一种箍筋进行布置11g101-3p72变截面梁顶底有高差处底标高第一排钢筋上部筋 锚固La 11g101-3p74下部筋 伸到变截面顶在加La底标高第二排钢筋 上部筋 锚固La 下部筋 伸到变截面顶在加La 高标高第一排钢筋 上部筋 伸到低标高梁顶面再加La下部筋 锚固La高标高第二排钢筋 上部筋 直锚La/弯锚hc-c+15d下部筋锚固La梁宽度不同较宽的上下部第一排钢筋直锚La/弯锚hc-c+15d较宽的上下部第二排钢筋直锚La/弯锚hc-c+15d基础次梁钢筋计算总结上部贯通筋 锚固max(0.5hc,12d)11g101-3p76下部贯通筋 hc-c+15d底部非贯通筋自支座边起延伸长度Ln/3有外伸上部上排筋伸到悬挑远端弯折12d 11g101-3p78 下部下排筋 不伸到悬挑端，在支座处锚固La下部上排筋 伸到悬挑远端不弯折 下部下排筋伸到悬挑远端弯折12d 梁宽度不同 上下不各排多出的钢筋直锚La/弯锚hc-c+15d箍筋根数 只有净长范围内布置箍筋11g101-3p76 侧部构造筋侧部钢筋拉筋 十字交叉 锚固15d11g101-3p73丁字交叉横梁外侧的侧部构造筋贯通，其余锚固15d拉筋直径8，间距为箍筋间距的两倍。

平法识图口诀大汇总1、平法识图总则口诀03G系列共七本，原有四本未出版，901系列有五本，累计共有十二册，可惜如今全作废，11G三本来替代。

规范更新图集变，施工人员要紧跟，新图集中有提醒，图集施工看版本。

平法图集玄妙多，且听我们仔细说，整体表示有规则，青来教授他首创。

平、截、列表有三种，各种标法要分清。

原位集中分得清，集中标注指贯通，集中含在原位里，一排二排有比例。

英文字头汉拼音，一看便知其原意。

结构理论为基础，有些东西无需记，弄懂以下八个字，就是一个好监理，“符号”和“锚固”，“连接”和“加密”。

符号一定要弄清，“B”是底，“T”是顶，“&”是and(安得），汉语原意是并和与。

锚固基本分两种，“La”和“LaE”，尤其注意非框梁（L），底筋锚固12D。

连接方法有三种，绑扎、机械和焊接，加密也要牢牢记，查表、计算看图集。

再说三本11G，变了的地方有很多，只要弄懂03G，再变心中也有底。

首先钢材有变化，235兆帕的遭抛弃。

其二保护层再加大，现指箍筋至外皮。

其三钢排技术桥梁用，11G图集称并筋。

其四锚固有新说法，改称基本锚固长。

其五顶梁边角柱，增加一个新做法。

柱箍加密几分之几，1/3加密设在嵌固位。

其余变化也挺多，日后编辑飨大家。

2、平法识图之框架结构口诀框架结构有奥秘，听我慢慢说仔细。

抗震非抗样不一，就是抗震也分级，一二三四共四级，非抗脚标少个E，抗震标注“LaE”,锚固长度查图集。

直锚弯锚均可以，至少也得二百五，11G有了新做法，减去50成二百。

底筋一般不连接，过了中线加5D，筏板、地梁和楼梯，非抗、非框、井字梁，悬挑、板筋加条基，以上九种不带E。

遇上框架请慎重，楼梯可能要抗震，悬挑是否要抗震，图纸一般会注明。

框架顶梁边角柱，收顶做法样不一，柱插梁、梁插柱，翻看图集三十七（页)，还有图集五十五，以及图集五十六（页），新图集增加新做法，同径柱筋翻上去。

屋面框柱顶收齐，附加三根不忘记，框支梁、框支柱，翻看图集六十七。

建筑结构平法识图口诀平法识图总则口诀（1）03G系列共七本，原有四本未出版，901系列有五本，累计共有十二册，可惜今年全作废，11G三本来替代。

规范更新图集变，施工人员要紧跟，新图集中有提醒，图集施工看版本。

平法图集玄妙多，且听我们仔细说，整体表示有规则，青来教授他首创。

平、截、列表有三种，各种标法要分清。

原位集中分得清，集中标注指贯通，集中含在原位里，一排二排有比例。

英文字头汉拼音，一看便知其原意。

结构理论为基础，有些东西无需记，弄懂以下八个字，就是一个好监理，“符号”和“锚固”，“连接”和“加密”。

符号一定要弄清，“B”是底，“T”是顶，“&”是and(安得），汉语原意是并和与。

锚固基本分两种，“La”和“LaE”，尤其注意非框梁（L），底筋锚固12D。

连接方法有三种，绑扎、机械和焊接，加密也要牢牢记，查表、计算看图集。

再说三本11G，变了的地方有很多，只要弄懂03G，再变心中也有底。

首先钢材有变化，235兆帕的遭抛弃。

其二保护层再加大，现指箍筋至外皮。

其三钢排技术桥梁用，11G图集称并筋。

其四锚固有新说法，改称基本锚固长。

其五顶梁边角柱，增加一个新做法。

柱箍加密几分之几，1/3加密设在嵌固位。

其余变化也挺多，日后编辑飨大家。

平法识图之框架结构口诀（二）框架结构有奥秘，听我慢慢说仔细。

抗震非抗样不一，就是抗震也分级，一二三四共四级，非抗脚标少个E，抗震标注“LaE”,锚固长度查图集。

直锚弯锚均可以，至少也得二百五，11G有了新做法，减去50成二百。

底筋一般不连接，过了中线加5D，筏板、地梁和楼梯，非抗、非框、井字梁，悬挑、板筋加条基，以上九种不带E。

遇上框架请慎重，楼梯可能要抗震，悬挑是否要抗震，图纸一般会注明。

框架顶梁边角柱，收顶做法样不一，柱插梁、梁插柱，翻看图集三十七（页)，还有图集五十五，以及图集五十六（页），新图集增加新做法，同径柱筋翻上去。

屋面框柱顶收齐，附加三根不忘记，框支梁、框支柱，翻看图集六十七。

正方体的11种平面展开图
正方体的平面展开图共有11种（那些经旋转或翻转后方向不同但实质相同的图形不重复计算），具体来讲分以下4类。

口诀：需背诵
正方体：中间四个面，上下各一面（6种摆法-141）
中间三个面，一二隔河见（3种摆法-132/231）
中间二个面，楼梯天天见（1种摆法-222)
中间没有面，三三连一线（1种摆法-33）
“田”“凹”“7”应弃之
第一类：“1—4—1”型，其特点是有4个连成一排的正方形，两侧又各有1个正方形，共有6种。

口诀：中间四个面，上下各一面（上下面随便放）
第二类：“1—3—2”型，其特点是有3个连成一排的正方形，这一排正方形的一侧有1个正方形，另一侧有2个正方形（其中只有1个与中间那一排相连），共有3种。

口诀：中间三个面，一二隔河见（二三位置是固定的）
第三类：“2—2—2”型，其特点是有2个连成一排的正方形，其两侧又各有2个连成一排的正方形，只有1种。

口诀：中间二个面，楼梯天天见
第四类：“3—3”型，其特点是有3个连成一排的正方形，其一侧还有3个连成一排的正方形，只有1种。

口诀：中间没有面，三三连一线（1种摆法-33）。

平法系列图集平法概述：平法的表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。

平法系列图集包括：11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏板基础及桩承台基础）》平法的标高定义：按平法设计绘制结构施工图时，应当用表格或其他方式注明包括地下和地上各层的结构层楼(地)面标高、结构层高及相应的结构层号。

结构层楼面标高系指将建筑图中的各层地面和楼面标高值扣除建筑面层及垫层做法厚度后的标高，结构层号应与建筑楼层号对应一致。

11G101-1一、柱1柱的分类框架柱（KZ）;框支柱（KZZ）;芯柱（XZ）;梁上柱（LZ）;剪力墙上柱（QZ）。

2柱平法施工图的表示方法2.1列表注写方式：系在柱平面布置图上，分别在同一编号的柱中选择一个截面标注几何参数代号：在柱表中注写柱号、柱段起止标高、几何尺寸与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图的方式，来表达柱平法施工图。

2.2 截面注写方式：系在柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，以直接注写截面尺寸和配筋具体数值的方式来表达柱平法施工图。

二、剪力墙1剪力墙包含的构件1.1墙柱：约束边缘构件（YBZ）;构造边缘构件（GBZ）;非边缘暗柱（AZ）;扶壁柱（FBZ）。

1.2墙身：Qxx(X排)1.3墙梁：连梁（LL）;连梁【对角暗撑配筋LL(JC)】;连梁【交叉斜筋配筋LL(JX)】; 连梁【集中对角斜筋配筋LL(DX)】;暗梁（AL）；边框梁（BKL）。

2剪力墙平法施工图表示方法2.1列表注写方式：系分别在剪力墙柱表、剪力墙身表和剪力墙梁表中，对应于剪力墙平面布置图上的编号，用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式，来表达剪力墙平法施工图。

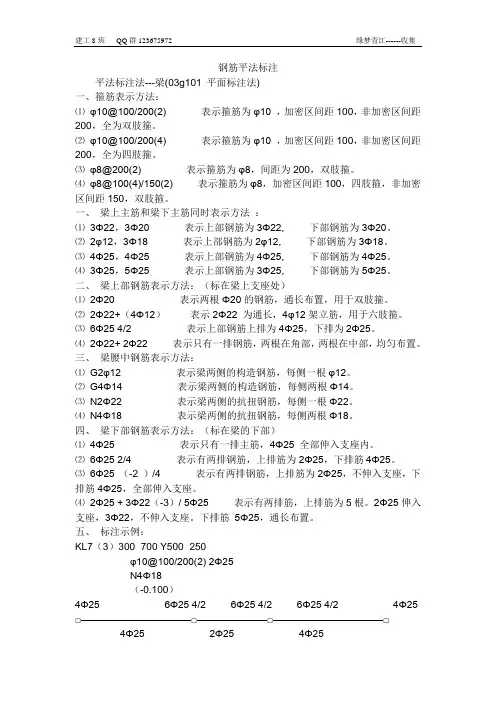

钢筋平法标注平法标注法---梁(03g101 平面标注法)一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

11系新平法规则应用场景1、为了在混凝土设计中贯彻执行国家的技术经济政策，做到安全、适用、经济，保证质量，国家重新修订混凝土结构设计规范：《GB50010-2010混凝土结构设计规范》，并于2011年7月1日正式颁布执行。

由于新规范中补充了结构方案、抗震设计，修改了保护层等有关规定，故11G系列平法图集根据新规范进行了大量调整，也从而取代了03G系列平法图集。

2、新规范新平法在钢筋种类、钢筋的锚固连接、保护层、节点构造等改动很大。

功能作用本版新增了11G新平法的计算规则，将新规范、新平法中的变化部分内置与软件之中，用户只需要选择了11系新平法规则，就可以像过去一样准确计算钢筋工程量，软件自动按照新规范、新图集进行计算，从而免去学习钢筋软件和平法图集的痛苦。

本次新平法规则的变化，结合软件的处理，可以总结为以下几个部分：“新规范变化”、“柱”、“墙”、“梁”、“板”五部分，具体内容如下：一、新规范变化本部分主要处理新规范变化所引起的对工程造价产生重要影响的极大要素。

1、自动按照新规范的规定确定建筑的抗震级别。

新规范对抗震级别的划定相对于老规范有一些变化，在新规则下，输入工程信息时，软件自动按照新规范确定建筑抗震等级。

2、按照新规范的规定，将钢筋种类由以前4种变为8种，如下图：3、软件处理了新规范中保护层的变化，在计算箍筋时，保护层自动按最外侧钢筋到构件边缘来计算，保证钢筋计算结果的准确。

此部分对箍筋长度的计算影响尤其重大，软件中已经自动对箍筋公式进行了处理：在构件箍筋计算时，软件自动按照新的箍筋公式进行计算：4、处理了钢筋锚固与连接的变化。

新规范中，只提供了基本锚固lab、labe的值，而la、lae需要根据公式换算得来，这点变化无疑是此次规范变化最大的影响之一。

这对今后钢筋的算量都带来了很大程度的学习成本，和很繁琐的工作量。

而软件，则自动根据规范进行换算，计算时，直接读取换算后的锚固长度，免去了手动换算的麻烦。

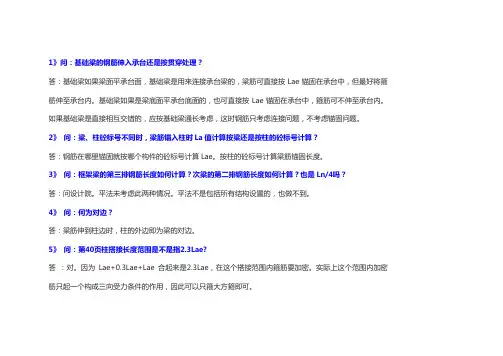

1》问：基础梁的钢筋伸入承台还是按贯穿处理？答：基础梁如果梁面平承台面，基础梁是用来连接承台梁的，梁筋可直接按Lae锚固在承台中，但最好将箍筋伸至承台内。

基础梁如果是梁底面平承台底面的，也可直接按Lae锚固在承台中，箍筋可不伸至承台内。

如果基础梁是直接相互交错的，应按基础梁通长考虑，这时钢筋只考虑连接问题，不考虑锚固问题。

2》问：梁、柱砼标号不同时，梁筋锚入柱时La值计算按梁还是按柱的砼标号计算？答：钢筋在哪里锚固就按哪个构件的砼标号计算Lae。

按柱的砼标号计算梁筋锚固长度。

3》问：框架梁的第三排钢筋长度如何计算？次梁的第二排钢筋长度如何计算？也是Ln/4吗？答：问设计院。

平法未考虑此两种情况。

平法不是包括所有结构设置的，也做不到。

4》问：何为对边？答：梁筋伸到柱边时，柱的外边即为梁的对边。

5》问：第40页柱搭接长度范围是不是指2.3Lae?答：对。

因为Lae+0.3Lae+Lae合起来是2.3Lae，在这个搭接范围内箍筋要加密。

实际上这个范围内加密筋只起一个构成三向受力条件的作用，因此可以只箍大方箍即可。

6》问：剪力墙施工缝设在何处为宜？答：不知道。

但剪力墙在结构上不同于柱按楼层模型来考虑受力情况，而是从底至顶作为一个整体受力，因此个人认为施工缝设在任何地方都可以。

7》问：边框梁BKL比砼墙宽时，水平纵向钢筋是移出到梁边布置还是在梁边布置的同时还要在墙同宽处继续布置？答：只需在边框梁最外边布置即可。

8》问：柱筋如何锚入承台？注：现参照11G101答：按03G101-3图集处理。

9》腰筋伸入支座多少为宜？答：个人认为5d足矣，不过规范要求15d。

10》问：柱箍筋内箍箍住多少条柱纵筋为宜？答：有5根纵筋时内箍箍住3根，有6根纵筋时箍住2根。

11》问：一级钢筋的板筋180度弯钩是否计入锚固长度？答：180度弯钩不能计入锚固长度。

如板底筋要求伸至梁中线并不小于5d，指的是水平段外包长必须伸至梁中线并不小于5d，但面筋要求伸入梁内La，此时弯钩已包含在La内。

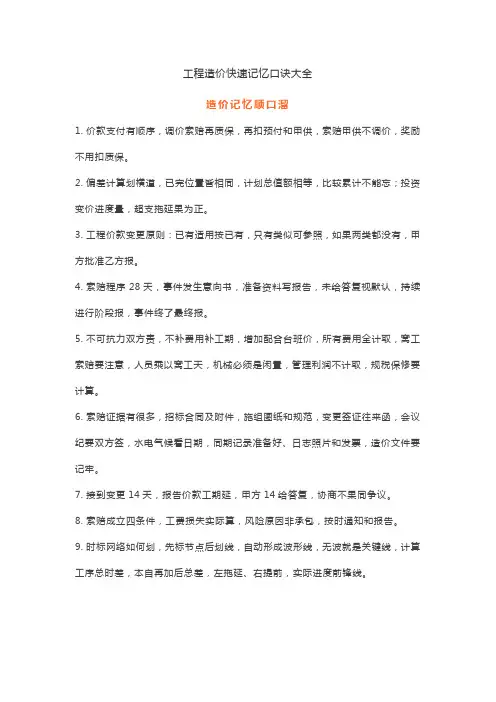

工程造价快速记忆口诀大全造价记忆顺口溜1. 价款支付有顺序，调价索赔再质保，再扣预付和甲供，索赔甲供不调价，奖励不用扣质保。

2. 偏差计算划横道，已完位置皆相同，计划总值额相等，比较累计不能忘；投资变价进度量，超支拖延果为正。

3. 工程价款变更原则：已有适用按已有，只有类似可参照，如果两类都没有，甲方批准乙方报。

4. 索赔程序28天，事件发生意向书，准备资料写报告，未给答复视默认，持续进行阶段报，事件终了最终报。

5. 不可抗力双方责，不补费用补工期，增加配合台班价，所有费用全计取，窝工索赔要注意，人员乘以窝工天，机械必须是闲置，管理利润不计取，规税保修要计算。

6. 索赔证据有很多，招标合同及附件，施组图纸和规范，变更签证往来函，会议纪要双方签，水电气候看日期，同期记录准备好、日志照片和发票，造价文件要记牢。

7. 接到变更14天，报告价款工期延，甲方14给答复，协商不果同争议。

8. 索赔成立四条件，工费损失实际算，风险原因非承包，按时通知和报告。

9. 时标网络如何划，先标节点后划线，自动形成波形线，无波就是关键线，计算工序总时差，本自再加后总差，左拖延、右提前，实际进度前锋线。

10. 工程单价有两种，清单单价206；如果题给规税率，就是清单综合价，分部分项和措施，注意已含管利润，付款别忘加规税。

如果题给间接费，要按06算顺序，直接工程人材机，再含措施直接费，间接利润按题目，最好形成综合价。

十句话，记住建筑面积规范一、面积计算总结心中有间房，计算不会忘；平顶和坡顶，要点要分清；有顶有围护，面积参照房；有顶无围护，顶盖减半做。

二、具体解析1. 平顶坡顶单层房单层房：外墙勒角上，结构外围水平面；平顶房：2米2及以上计全，以下就折半；坡顶房：净空1米2，颠倒过来2米1折半，以下不算，以上算全。

2. 橱窗门斗和三廊（挑廊、檐廊和走廊）、还有架空走廊（隐含有盖）有围护，按围护，水平面积照房算。

有盖无围护，结构底板水平面折半算。

最新11G——101图集平法学习总结汇总11G——101图集平法学习总结平法系列图集平法概述：平法的表达形式，概括来讲，是把结构构件的尺⼨和配筋等，按照平⾯整体表⽰⽅法制图规则，整体直接表达在各类构件的结构平⾯布置图上，再与标准构造详图相配合，即构成⼀套新型完整的结构设计。

平法系列图集包括：11G101-1《混凝⼟结构施⼯图平⾯整体表⽰⽅法制图规则和构造详图（现浇混凝⼟框架、剪⼒墙、梁、板）》11G101-2《混凝⼟结构施⼯图平⾯整体表⽰⽅法制图规则和构造详图（现浇混凝⼟板式楼梯）》11G101-3《混凝⼟结构施⼯图平⾯整体表⽰⽅法制图规则和构造详图（独⽴基础、条形基础、筏板基础及桩承台基础）》平法的标⾼定义：按平法设计绘制结构施⼯图时，应当⽤表格或其他⽅式注明包括地下和地上各层的结构层楼(地)⾯标⾼、结构层⾼及相应的结构层号。

结构层楼⾯标⾼系指将建筑图中的各层地⾯和楼⾯标⾼值扣除建筑⾯层及垫层做法厚度后的标⾼，结构层号应与建筑楼层号对应⼀致。

11G101-1⼀、柱1柱的分类框架柱（KZ）;框⽀柱（KZZ）;芯柱（XZ）;梁上柱（LZ）;剪⼒墙上柱（QZ）。

2柱平法施⼯图的表⽰⽅法2.1列表注写⽅式：系在柱平⾯布置图上，分别在同⼀编号的柱中选择⼀个截⾯标注⼏何参数代号：在柱表中注写柱号、柱段起⽌标⾼、⼏何尺⼨与配筋的具体数值，并配以各种柱截⾯形状及其箍筋类型图的⽅式，来表达柱平法施⼯图。

2.2 截⾯注写⽅式：系在柱平⾯布置图的柱截⾯上，分别在同⼀编号的柱中选择⼀个截⾯，以直接注写截⾯尺⼨和配筋具体数值的⽅式来表达柱平法施⼯图。

⼆、剪⼒墙1剪⼒墙包含的构件1.1墙柱：约束边缘构件（YBZ）;构造边缘构件（GBZ）;⾮边缘暗柱（AZ）;扶壁柱（FBZ）。

1.2墙⾝：Qxx(X排)1.3墙梁：连梁（LL）;连梁【对⾓暗撑配筋LL(JC)】;连梁【交叉斜筋配筋LL(JX)】; 连梁【集中对⾓斜筋配筋LL(DX)】;暗梁（AL）；边框梁（BKL）。

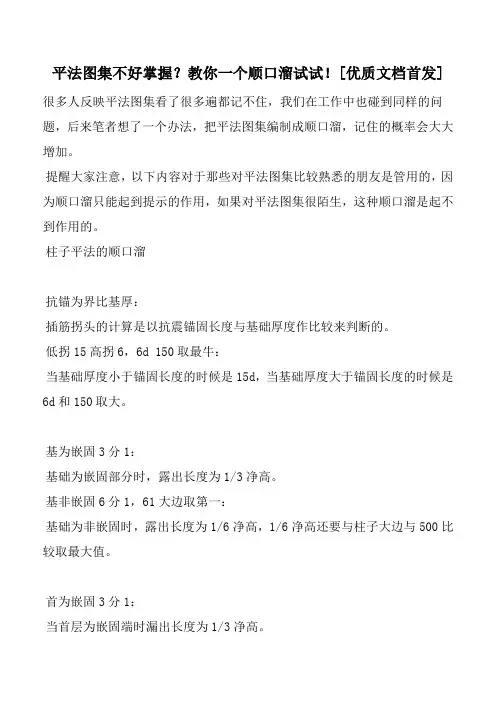

平法图集不好掌握？教你一个顺口溜试试！[优质文档首发] 很多人反映平法图集看了很多遍都记不住，我们在工作中也碰到同样的问题，后来笔者想了一个办法，把平法图集编制成顺口溜，记住的概率会大大增加。

提醒大家注意，以下内容对于那些对平法图集比较熟悉的朋友是管用的，因为顺口溜只能起到提示的作用，如果对平法图集很陌生，这种顺口溜是起不到作用的。

柱子平法的顺口溜抗锚为界比基厚：插筋拐头的计算是以抗震锚固长度与基础厚度作比较来判断的。

低拐15高拐6，6d 150取最牛：当基础厚度小于锚固长度的时候是15d，当基础厚度大于锚固长度的时候是6d和150取大。

基为嵌固3分1：基础为嵌固部分时，露出长度为1/3净高。

基非嵌固6分1，61大边取第一：基础为非嵌固时，露出长度为1/6净高，1/6净高还要与柱子大边与500比较取最大值。

首为嵌固3分1：当首层为嵌固端时漏出长度为1/3净高。

首非嵌固6分1，61大边取第一：当首层为非嵌固端时，漏出长度为1/6净高、柱子大边与500取大值。

直锚到顶减保护：当柱支撑的梁截面高度比较高的时候，伸入梁节点内的长度为梁高减去保护层。

弯锚12 90度：当梁高比较低的时候，柱纵筋伸入到梁顶弯折90度，弯折长度为12d。

边角外筋1.5当柱筋为边角柱外侧纵筋或角筋时，柱纵筋伸入梁内总体长度为1.5倍的基本锚固长度。

5d为界判加密：柱子基础箍筋是否加密，是以柱基外侧保护层5d为分界线的。

保护大于5倍d，下起百五（150）上起百（100），间距小于等五百（500）：当保护层大于5d时，下面起步为150，上边起步为100，间距小于等于500。

保护小于等5d，箍筋直径4分d：当外侧保护层小于等于5d时，箍筋直径不能小于插筋最大直径的1/4。

间距10d 100比，两值取小要牢记：箍筋间距为10d与100取小。

层底非连361：层底非连接区为1/3或1/6净高。

节下非连6分1：节点下非连接区为1/6净高（还与柱大边与500取大）。

平法识图总则口诀（1）03G系列共七本，原有四本未出版，901系列有五本，累计共有十二册，可惜今年全作废，11G三本来替代。

规范更新图集变，监理人员要紧跟，新图集中有提醒，图集施工看版本。

平法图集玄妙多，且听我们仔细说，整体表示有规则，青来教授他首创。

平、截、列表有三种，各种标法要分清。

原位集中分得清，集中标注指贯通，集中含在原位里，一排二排有比例。

英文字头汉拼音，一看便知其原意。

结构理论为基础，有些东西无需记，弄懂以下八个字，就是一个好监理，“符号”和“锚固”，“连接”和“加密”。

符号一定要弄清，“B”是底，“T”是顶，“&”是and(安得），汉语原意是并和与。

锚固基本分两种，“La”和“LaE”，尤其注意非框梁（L），底筋锚固12D。

连接方法有三种，绑扎、机械和焊接，加密也要牢牢记，查表、计算看图集。

再说三本11G，变了的地方有很多，只要弄懂03G，再变心中也有底。

首先钢材有变化，235兆帕的遭抛弃。

其二保护层再加大，现指箍筋至外皮。

其三钢排技术桥梁用，11G图集称并筋。

其四锚固有新说法，改称基本锚固长。

其五顶梁边角柱，增加一个新做法。

柱箍加密几分之几，1/3加密设在嵌固位。

其余变化也挺多，日后编辑飨大家。

平法识图之框架结构口诀（二）框架结构有奥秘，听我慢慢说仔细。

抗震非抗样不一，就是抗震也分级，一二三四共四级，非抗脚标少个E，抗震标注“LaE”,锚固长度查图集。

直锚弯锚均可以，至少也得二百五，11G有了新做法，减去50成二百。

底筋一般不连接，过了中线加5D，筏板、地梁和楼梯，非抗、非框、井字梁，悬挑、板筋加条基，以上九种不带E。

遇上框架请慎重，楼梯可能要抗震，悬挑是否要抗震，图纸一般会注明。

框架顶梁边角柱，收顶做法样不一，柱插梁、梁插柱，翻看图集三十七（页)，还有图集五十五，以及图集五十六（页），新图集增加新做法，同径柱筋翻上去。

屋面框柱顶收齐，附加三根不忘记，框支梁、框支柱，翻看图集六十七。

造价口诀大全一、造价记忆顺口溜1、价款支付有顺序，调价索赔再质保，再扣预付和甲供，索赔甲供不调价，奖励不用扣质保。

2、偏差计算划横道，已完位置皆相同，计划总值额相等，比较累计不能忘；投资变价进度量，超支拖延果为正。

3、工程价款变更原则：已有适用按已有，只有类似可参照，如果两类都没有，甲方批准乙方报。

4、索赔程序28天，事件发生意向书，准备资料写报告，未给答复视默认，持续进行阶段报，事件终了最终报。

5、不可抗力双方责，不补费用补工期，增加配合台班价，所有费用全计取，窝工索赔要注意，人员乘以窝工天，机械必须是闲置，管理利润不计取，规税保修要计算。

6、索赔证据有很多，招标合同及附件，施组图纸和规范，变更签证往来函，会议纪要双方签，水电气候看日期，同期记录准备好、日志照片和发票，造价文件要记牢。

7、接到变更14天，报告价款工期延，甲方14给答复，协商不果同争议。

8、索赔成立四条件，工费损失实际算，风险原因非承包，按时通知和报告。

9、时标网络如何划，先标节点后划线，自动形成波形线，无波就是关键线，计算工序总时差，本自再加后总差，左拖延、右提前，实际进度前锋线。

10、工程单价有两种，清单单价206；如果题给规税率，就是清单综合价，分部分项和措施，注意已含管利润，付款别忘加规税。

如果题给间接费，要按06算顺序，直接工程人材机，再含措施直接费，间接利润按题目，最好形成综合价。

二、十句话，记住建筑面积规范（一）面积计算总结心中有间房，计算不会忘；平顶和坡顶，要点要分清；有顶有围护，面积参照房；有顶无围护，顶盖减半做。

（二）具体解析1、平顶坡顶单层房单层房：外墙勒角上，结构外围水平面；平顶房：2米2及以上计全，以下就折半；坡顶房：净空1米2，颠倒过来2米1折半，以下不算，以上算全。

2、橱窗门斗和三廊（挑廊、檐廊和走廊）、还有架空走廊（隐含有盖）有围护，按围护，水平面积照房算。

有盖无围护，结构底板水平面折半算。

3、有盖无围护，两棚三站台，顶盖水平投影面折半。

11平法通用部分笔记整理新平法的核心部分就是节点，由原来的36个增加到132个。

2011.9.1废止03G系列平法，正式启用11G。

根据与国际接轨的原则，建筑趋向使用高强度、高性能、高节能的材料。

平法由原来的6本简化为3本，所对应的目录如下：11G101-1（现浇砼框架、剪力墙、梁、板），11G101-2（现浇砼板式楼梯），11G101-3（独立基础、条形基础、筏型基础及桩基承台）。

新规范的影响范围如下：1.材料发生变化2.基本构造发生变化（保护层、锚固、弯钩和机械锚固、钢筋连接）3.构件节点发生变化这里主要记录通用部分的变化（涉及四大核心构件）。

{八卦句：中国建筑的抗震能力差，但是耗钢量在世界首屈一指，每年耗钢6.5亿吨以上，注：有官方数据支持}，旧规范以二级钢为主，1级钢为辅，钢筋原来的级别有四种，分别是235,335,400和400R，新平法增加为八种，分别为HPB300、HRB335,、HRBF335、HRB400、HRBF400、RRB400、HRB500、HRBF500。

11G淘汰235级别，用300光圆钢代替；增加500Mpa钢筋；并逐渐淘汰335----最终形成300,400,500Mpa的强度梯次（国际通用规则）。

值得注意的是，旧对钢筋级别的称呼一级钢，二级钢之类不复存在，只能是说HPB300的钢筋全称，这可能带来对量时的交流混乱。

变为8种钢筋级别带来很大的麻烦就是统计钢筋量的时候，要归纳成八类的量。

总体的说，新平法给我的感觉是知识点简化了，但计算变得复杂（抽筋~~~~~~）。

以锚固长度lae为例。

原来求C30砼，二级抗震，二级钢的lae只需要对表查询，直接可得到lae的值。

现在增加la，labE 基本锚固长度的概念。

即查表所得的是基本锚固长度，要得到最后的lae，需要经过系数计算。

如下：La=a*Lab LaE=aE*La （为修正系数，正确读音应该为揭塔而不是西个玛，a和aE要分别查表）。

造价口诀大全一、造价记忆顺口溜1、价款支付有顺序，调价索赔再质保，再扣预付和甲供，索赔甲供不调价，奖励不用扣质保。

2、偏差计算划横道，已完位置皆相同，计划总值额相等，比较累计不能忘；投资变价进度量，超支拖延果为正。

3、工程价款变更原则：已有适用按已有，只有类似可参照，如果两类都没有，甲方批准乙方报。

4、索赔程序28天，事件发生意向书，准备资料写报告，未给答复视默认，持续进行阶段报，事件终了最终报。

5、不可抗力双方责，不补费用补工期，增加配合台班价，所有费用全计取，窝工索赔要注意，人员乘以窝工天，机械必须是闲置，管理利润不计取，规税保修要计算。

6、索赔证据有很多，招标合同及附件，施组图纸和规范，变更签证往来函，会议纪要双方签，水电气候看日期，同期记录准备好、日志照片和发票，造价文件要记牢。

7、接到变更14天，报告价款工期延，甲方14给答复，协商不果同争议。

8、索赔成立四条件，工费损失实际算，风险原因非承包，按时通知和报告。

9、时标网络如何划，先标节点后划线，自动形成波形线，无波就是关键线，计算工序总时差，本自再加后总差，左拖延、右提前，实际进度前锋线。

10、工程单价有两种，清单单价206；如果题给规税率，就是清单综合价，分部分项和措施，注意已含管利润，付款别忘加规税。

如果题给间接费，要按06算顺序，直接工程人材机，再含措施直接费，间接利润按题目，最好形成综合价。

二、十句话，记住建筑面积规范（一）面积计算总结心中有间房，计算不会忘；平顶和坡顶，要点要分清；有顶有围护，面积参照房；有顶无围护，顶盖减半做。

（二）具体解析1、平顶坡顶单层房单层房：外墙勒角上，结构外围水平面；平顶房：2米2及以上计全，以下就折半；坡顶房：净空1米2，颠倒过来2米1折半，以下不算，以上算全。

2、橱窗门斗和三廊（挑廊、檐廊和走廊）、还有架空走廊（隐含有盖）有围护，按围护，水平面积照房算。

有盖无围护，结构底板水平面折半算。

3、有盖无围护，两棚三站台，顶盖水平投影面折半。

造价总记忆最全口诀汇总一、造价记忆顺口溜1、价款支付有顺序，调价索赔再质保，再扣预付和甲供，索赔甲供不调价，奖励不用扣质保。

2、偏差计算划横道，已完位置皆相同，计划总值额相等，比较累计不能忘;投资变价进度量，超支拖延果为正。

3、工程价款变更原则：已有适用按已有，只有类似可参照，如果两类都没有，甲方批准乙方报。

4、索赔程序28天，事件发生意向书，准备资料写报告，未给答复视默认，持续进行阶段报，事件终了最终报。

5、不可抗力双方责，不补费用补工期，增加配合台班价，所有费用全计取，窝工索赔要注意，人员乘以窝工天，机械必须是闲置，管理利润不计取，规税保修要计算。

6、索赔证据有很多，招标合同及附件，施组图纸和规范，变更签证往来函，会议纪要双方签，水电气候看日期，同期记录准备好、日志照片和发票，造价文件要记牢。

7、接到变更14天，报告价款工期延，甲方14给答复，协商不果同争议。

8、索赔成立四条件，工费损失实际算，风险原因非承包，按时通知和报告。

9、时标网络如何划，先标节点后划线，自动形成波形线，无波就是关键线，计算工序总时差，本自再加后总差，左拖延、右提前，实际进度前锋线。

10、工程单价有两种，清单单价206;如果题给规税率，就是清单综合价，分部分项和措施，注意已含管利润，付款别忘加规税。

如果题给间接费，要按06算顺序，直接工程人材机，再含措施直接费，间接利润按题目，最好形成综合价。

二、十句话，记住建筑面积规范一、面积计算总结心中有间房，计算不会忘;平顶和坡顶，要点要分清;有顶有围护，面积参照房;有顶无围护，顶盖减半做。

二、具体解析1、平顶坡顶单层房单层房：外墙勒角上，结构外围水平面;平顶房：2米2及以上计全，以下就折半;坡顶房：净空1米2，颠倒过来2米1折半，以下不算，以上算全。

2、橱窗门斗和三廊(挑廊、檐廊和走廊)、还有架空走廊(隐含有盖)有围护，按围护，水平面积照房算。

有盖无围护，结构底板水平面折半算。

工程造价快速记忆口诀大全造价记忆顺口溜1. 价款支付有顺序，调价索赔再质保，再扣预付和甲供，索赔甲供不调价，奖励不用扣质保。

2. 偏差计算划横道，已完位置皆相同，计划总值额相等，比较累计不能忘；投资变价进度量，超支拖延果为正。

3. 工程价款变更原则：已有适用按已有，只有类似可参照，如果两类都没有，甲方批准乙方报。

4. 索赔程序28天，事件发生意向书，准备资料写报告，未给答复视默认，持续进行阶段报，事件终了最终报。

5. 不可抗力双方责，不补费用补工期，增加配合台班价，所有费用全计取，窝工索赔要注意，人员乘以窝工天，机械必须是闲置，管理利润不计取，规税保修要计算。

6. 索赔证据有很多，招标合同及附件，施组图纸和规范，变更签证往来函，会议纪要双方签，水电气候看日期，同期记录准备好、日志照片和发票，造价文件要记牢。

7. 接到变更14天，报告价款工期延，甲方14给答复，协商不果同争议。

8. 索赔成立四条件，工费损失实际算，风险原因非承包，按时通知和报告。

9. 时标网络如何划，先标节点后划线，自动形成波形线，无波就是关键线，计算工序总时差，本自再加后总差，左拖延、右提前，实际进度前锋线。

10. 工程单价有两种，清单单价206；如果题给规税率，就是清单综合价，分部分项和措施，注意已含管利润，付款别忘加规税。

如果题给间接费，要按06算顺序，直接工程人材机，再含措施直接费，间接利润按题目，最好形成综合价。

十句话，记住建筑面积规范一、面积计算总结心中有间房，计算不会忘；平顶和坡顶，要点要分清；有顶有围护，面积参照房；有顶无围护，顶盖减半做。

二、具体解析1. 平顶坡顶单层房单层房：外墙勒角上，结构外围水平面；平顶房：2米2及以上计全，以下就折半；坡顶房：净空1米2，颠倒过来2米1折半，以下不算，以上算全。

2. 橱窗门斗和三廊（挑廊、檐廊和走廊）、还有架空走廊（隐含有盖）有围护，按围护，水平面积照房算。

有盖无围护，结构底板水平面折半算。
