最新平法图集构件代号

钢筋平法构件编号标签：钢筋平法101图集钢筋平法代号结构图分类：土建造价梁：过梁 GL圈梁 QL基础梁 JL楼梯梁 TL楼层框架梁 KL屋面框架梁 WKL框支梁 KZL非框架梁 L悬挑梁 XL井字梁 JZL吊车梁 DL柱：构造柱 GZ框架柱 KZ框支柱 KZZ芯柱 XZ梁上柱 LZ剪力墙上柱 QZ剪力墙墙柱：约束边缘构件 YBZ构造边缘构件 GBZ约束边缘暗柱 YAZ约束边缘端柱 YDZ约束边缘翼墙柱 YYZ 约束边缘转角墙柱 YJZ 构造边缘暗柱 GAZ构造边缘端柱 GDZ构造边缘翼墙柱 GYZ构造边缘转角墙柱 GJZ 非边缘暗柱 AZ 扶壁柱 FBZ 剪力墙墙梁：连梁 LL暗梁 AL边框梁 BKL剪力墙墙身：墙身 Q矩形墙洞 JD圆形墙洞 YD有梁板：楼面板 LB屋面板 WB延伸悬挑板 YXB纯悬挑板 XB密肋板 MB楼梯板 TB无梁板：柱上板带 ZSB 跨中板带 KZB 板的其他构件：纵筋加强带 JQD 后浇带 HJD 柱帽 ZMx 局部升降板 SJB 板加腋 JY板开洞 BD板翻边 FB板挑檐 TY角部加强筋 Crs悬挑阴角附加筋 Cis悬挑阳角放射筋 Ces抗冲切箍筋 Rh抗冲切弯起筋 Rb楼梯：一跑 AT 低端平板的一跑 BT 高端平板的一跑 CT 低,高端平板的一跑 DT 中位平板的一跑 ET 平台板 PTB 基础：基础 J梁板式筏型基础：基础主梁 JZL基础次梁 JCL基础平板 LPB平板式筏型基础：柱下板带 ZXB跨中板带 KZB基础平板 BPB筏型基础的其他构件：上柱墩 SZD下柱墩 XZD外包式柱脚 WZJ埋入式柱脚 MZJ基坑 JK后浇带 HJD独立基础：普通阶形 DJ J普通坡形 DJ P杯口阶形 BJ J杯口坡形 BJ P条形基础：基础梁 JL基础圈梁 JQL坡形底板 TJBP阶形底板 TJBJ桩基承台：独立阶形承台 CTJ独立坡形承台 CTP 承台梁 CTL 地下室：坡道梁 PL坡道板 PB箱型基础：箱基底板 JB箱基顶板 DB箱基中层楼板LB箱基外墙 WQ箱基内墙 NQ悬挑墙梁 XQL底层洞口下过梁 XGL洞口上过梁 SGL箱型基础的其他构件：后浇带 HJD基坑 JK墙边缘暗柱 QAZ矩形墙洞 JD矩形企口墙洞 JDq 圆形墙洞 YD矩形壁龛 JBK墙加强纵筋 Wrs 板加强纵筋 Srs 其他：基础连梁 JLL 地下框架梁 DKL 窗井墙 CJQ屋架 WJ桩 ZH地沟 DG雨篷 YP阳台 YT预埋件 M预应力钢筋砼构件 Y-..钢筋代号：HPB235Ⅰ级钢筋ΦHRB335Ⅱ级钢筋HRB400 Ⅲ级钢筋RRB400 Ⅳ级钢筋L冷拉Ⅰ级钢筋ΦL冷拉Ⅱ级钢筋L冷拉Ⅲ级钢筋L冷拉Ⅳ级钢筋b冷拔低碳钢丝Φs 碳素钢丝Φj 钢绞线Φ。

构件代号
1、柱
KZ ———框架柱；
KZZ ———框支柱；
XZ ———芯柱；
LZ ———梁上柱；
QZ ———剪力墙上柱
2、剪力墙
（1）墙柱
YDZ ———约束边缘端柱；YAZ ———约束边缘暗柱；YYZ ———约束边缘翼墙柱；YJZ ———约束边缘转角墙柱；GDZ ———构造边缘端柱；GAZ ———构造边缘暗柱；GYZ ———构造边缘翼墙柱；GJZ ———构造边缘转角墙柱；AZ ———非边缘暗柱；
FBZ ———扶壁柱
（2）墙身
Q ———剪力墙墙身
（3）墙梁
LL ———连梁（无交叉暗撑、钢筋）
LL（JA）———连梁（有交叉暗撑）
LL (JG) ———连梁（有交叉钢筋）
AL ———暗梁
BKL ———边框梁
（4）墙洞
JD ———矩形洞口
YD ———圆形洞口
3、梁
KL ———楼层框架梁
WKL ———屋面框架梁
KZL ———框支梁
L ———非框架梁
XL ———悬挑梁
JSL ———井式梁
总结：
框架结构--有矩形柱和异形柱之分
纯剪力墙结构--有异形柱和短肢剪力墙之分
纯剪力墙结构中：第一：墙的净长小于宽4倍称为异形柱；4-7（等于）倍短肢剪力墙；大于7倍-称为剪力墙
框剪结构----框架柱和剪力墙之分。

建筑工程构件常用代码1、什么是容积率？答：容积率是项目总建筑面积与总用地面积的比值。

一般用小数表示。

2、什么是建筑密度？答：建筑密度是项目总占地基地面积与总用地面积的比值。

一般用百分数表示。

3、什么是绿地率（绿化率）？答：绿地率是项目绿地总面积与总用地面积的比值。

一般用百分数表示。

答：日照间距，就是前后两栋建筑之间，根据日照时间要求所确定的距离。

日照间距的计算，一般以冬至这一天正午正南方向房屋底层窗台以上墙面，能被太阳照到的高度为依据。

5、建筑物与构筑物有何区别？答：凡供人们在其中生产、生活或其他活动的房屋或场所都叫做建筑物，如公寓、厂房、学校等；而人们不在其中生产或生活的建筑，则叫做构筑物，如烟囱、水塔、桥梁等。

6、什么是建筑“三大材”？答：建筑“三大材”指的是钢材、水泥、木材。

7、建筑安装工程费由哪三部分组成？答：建筑安装工程费由人工费、材料费、机械费三部分组成。

8、什么是统一模数制？什么是基本模数、扩大模数、分模数？答：（1）、所谓统一模数制，就是为了实现设计的标准化而制定的一套基本规则，使不同的建筑物及各分部之间的尺寸统一协调，使之具有通用性和互换性，以加快设计速度，提高施工效率、降低造价。

（2）、基本模数是模数协调中选用的基本尺寸单位，用M表示，1M=100mm。

（3）、扩大模数是导出模数的一种，其数值为基本模数的倍数。

扩大模数共六种，分别是3M（300mm）、6M（600mm）、12M（1200mm）、 15M （1500mm）、30M（3000mm）、60M（6000mm）。

建筑中较大的尺寸，如开间、进深、跨度、柱距等，应为某一扩大模数的倍数。

（4）、分模数是导出模数的另一种，其数值为基本模数的分倍数。

分模数共三种，分别是1/10M（10mm）、1/5M（20mm）、1/2M （50mm）。

建筑中较小的尺寸，如缝隙、墙厚、构造节点等，应为某一分模数的倍数。

9、什么是标志尺寸、构造尺寸、实际尺寸？答：（1）、标志尺寸是用以标注建筑物定位轴线之间（开间、进深）的距离大小，以及建筑制品、建筑构配件、有关设备位置的界限之间的尺寸。

平法制图常用符号
ln---梁跨度值
lni---梁跨
laE---纵向受拉钢筋抗震锚固长度
la---受拉钢筋锚固长度
ll---纵向受拉钢筋绑扎搭接长度
Hn---所在楼层的柱净高
hc---柱截面长边尺尺寸或者沿梁方向（圆柱为截面直径）
hw---剪力墙墙肢的长度
国际）工程界的惯例为：主字母h代表英文height（高度），主字母b 代表英文breadth（宽度）；脚标b代表英文beam（梁），脚标c代表column（柱）。

hb与bb分别代表梁截面高度与宽度，hc与bc分别代表柱截面高度与宽度。

建筑图集，
la表示.非抗震构件的钢筋锚固长度
laE表示抗震构件的钢筋锚固长度
.bw表示剪力墙的厚度
.bf表示转角处的暗柱的厚度
.ln表示梁的净跨度
.llE表示钢筋的搭接长度
.hc表示支座的净宽度
这是同一个截面上的搭接百分率，例如，如果主筋有4根，根据设计抗震要求，搭接为50%的，就是在同一截面，可以有两个搭接；如果要求搭接25%，就是在同一截面，只能有一根钢筋可以搭接。

1.2%是少筋梁的下限值，构件的配筋率必须大于这个值才能保证结构的安全，不发生脆性破坏；配筋率是构件截面内的所有钢筋截面面积除以构件的截面面积。

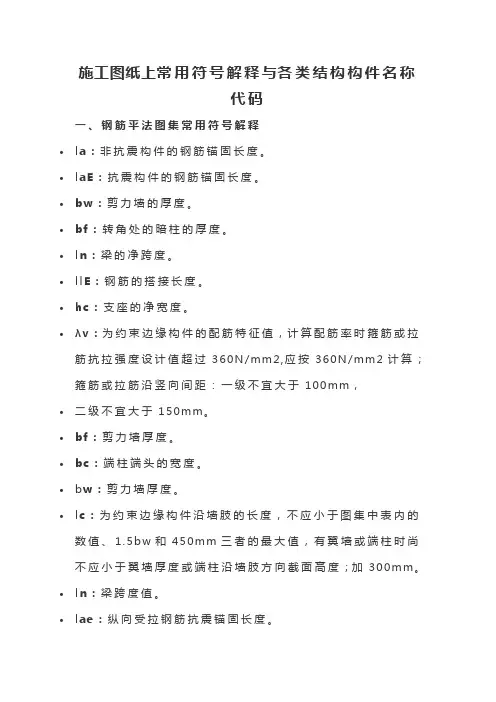

施工图纸上常用符号解释与各类结构构件名称代码一、钢筋平法图集常用符号解释∙l a：非抗震构件的钢筋锚固长度。

∙laE：抗震构件的钢筋锚固长度。

∙b w：剪力墙的厚度。

∙b f：转角处的暗柱的厚度。

∙l n：梁的净跨度。

∙l l E：钢筋的搭接长度。

∙h c：支座的净宽度。

∙λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，∙二级不宜大于150mm。

∙b f：剪力墙厚度。

∙b c：端柱端头的宽度。

∙b w：剪力墙厚度。

∙l c：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。

∙l n：梁跨度值。

∙lae：纵向受拉钢筋抗震锚固长度。

∙l a：受拉钢筋最小锚固长度。

∙l l e：纵向受拉钢筋抗震(绑扎)搭接长度。

∙l l：纵向受拉钢筋非抗震绑扎搭接长度。

∙l n i：梁本跨的净跨值。

∙h ac：暗柱长度。

∙H n：所在楼层的柱净高。

∙h c：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。

∙h w：抗震剪力墙墙肢的长度（也表示梁净高）。

∙h b：梁截面高度。

∙Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。

二、各类结构构件名称代码1柱K Z-框架柱K Z Z-框支柱X Z-芯柱L Z-梁上柱Q Z-剪力墙上柱2剪力墙（1）墙柱Y D Z-约束边缘端柱Y A Z-约束边缘暗柱Y Y Z-约束边缘翼墙柱Y J Z-约束边缘转角柱G D Z-构造边缘端柱G A Z-构造边缘暗柱G Y Z-构造边缘翼墙柱G J Z-构造边缘转角柱A Z-非边缘暗柱F B Z-扶壁柱（2）墙身Q-剪力墙（3）墙梁L L-连梁（无交叉暗撑、钢筋）L L（J C）连梁（有交叉暗撑）（03G）L L（J G）连梁（有交叉钢筋）（03G）L L（J C）连梁（对角暗撑配筋）L L（J X）连梁（交叉斜筋配筋）L L（D X）连梁（集中对角斜筋配筋）A L-暗梁B K L-边框梁（4）墙洞J D-矩形洞口Y D-圆形洞口3梁K L-楼层框架梁W K L-屋面框架梁K Z L-框支梁L-非框架梁X L-悬挑梁J Z L-井字梁4梁板式筏形基础J Z L-基础主梁J C L-基础次梁L P B-梁板筏基础平板5平板式筏形基础Z X B-柱下板带K Z B-跨中板带B P B-平板筏基础平板6筏形基础相关构造类型S Z D-上柱墩X Z D-下柱墩W Z J-外包式柱脚M Z J-埋入式柱脚J K-基坑H J D-后浇带7楼板L B-楼面板W B-屋面板Y X B-延伸悬挑板X B-纯悬挑板8板带Z S B-柱上板带K Z B-跨中板带9楼板相关构造类型J Q D-纵筋加强带H J D-后浇带Z M x-柱帽S J B-局部升降板J Y-板加腋B D-板开洞F B-板翻边T Y-板挑檐C r s-角部加强筋C i s-悬挑阴角加强筋C e s-悬挑阳角放射筋R h-抗冲切箍筋R b-抗冲切弯起筋10独立基础D J j-普通独立基础阶形D J p-普通独立基础坡形B J j-杯口独立基础阶形B J p-杯口独立基础坡形11条形基础梁J L-基础梁J Q L-基础圈梁12条形基础底板T J B p-条形基础底板坡形T J B j-条形基础底板阶形13独立承台C T j-独立承台阶形C T p-独立承台坡形14承台梁C T L-承台梁15基础连梁J L L-基础连梁16地下框架梁D K L-地下框架梁17基础相关构造类型C J Q-窗井墙J L L-基础连系梁H J D-后浇带S Z D-上柱墩X Z D-下柱墩J K-基坑（沟）。

钢筋平法图集常用符号解释la：非抗震构件的钢筋锚固长度laE:抗震构件的钢筋锚固长度bw：剪力墙的厚度bf：转角处的暗柱的厚度ln：梁的净跨度l1E：钢筋的搭接长度hc：支座的净宽度λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。

bc：端柱端头的宽度。

bw：剪力墙厚度。

lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；ln：梁跨度值。

lae：纵向受拉钢筋抗震锚固长度。

la：受拉钢筋最小锚固长度。

lle：纵向受拉钢筋抗震(绑扎)搭接长度。

ll：纵向受拉钢筋非抗震绑扎搭接长度。

lni：梁本跨的净跨值。

hac：暗柱长度。

Hn：所在楼层的柱净高。

hw：抗震剪力墙墙肢的长度（也表示梁净高）。

hb：梁截面高度。

Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。

图片可以保存到手机各类结构构件名称代码1、柱KZ-框架柱KZZ-框支柱XZ-芯柱LZ-梁上柱QZ-剪力墙上柱2、剪力墙（1）墙柱YDZ-约束边缘端柱YAZ-约束边缘暗柱YYZ-约束边缘翼墙柱YJZ-约束边缘转角柱GDZ-构造边缘端柱GAZ-构造边缘暗柱GYZ-构造边缘翼墙柱GJZ-构造边缘转角柱AZ-非边缘暗柱FBZ-扶壁柱（2）墙身Q-剪力墙（3）墙梁LL-连梁（无交叉暗撑、钢筋）LL（JC）连梁（有交叉暗撑）LL（JG）连梁（有交叉钢筋）LL（JC）连梁（对角暗撑配筋）LL（JX）连梁（交叉斜筋配筋）LL（DX）连梁（集中对角斜筋配筋）AL-暗梁BKL-边框梁（4）墙洞JD-矩形洞口YD-圆形洞口3、梁KL-楼层框架梁WKL-屋面框架梁KZL-框支梁L-非框架梁XL-悬挑梁JZL-井字梁4、梁板式筏形基础JZL-基础主梁JCL-基础次梁LPB-梁板筏基础平板5、平板式筏形基础ZXB-柱下板带KZB-跨中板带BPB-平板筏基础平板6、筏形基础相关构造类型SZD-上柱墩XZD-下柱墩WZJ-外包式柱脚MZJ-埋入式柱脚JK-基坑HJD-后浇带7、楼板LB-楼面板WB-屋面板YXB-延伸悬挑板XB-纯悬挑板8、板带ZSB-柱上板带KZB-跨中板带9、楼板相关构造类型JQD-纵筋加强带HJD-后浇带ZMx-柱帽SJB-局部升降板JY-板加腋BD-板开洞FB-板翻边TY-板挑檐Crs-角部加强筋Cis-悬挑阴角加强筋Ces-悬挑阳角放射筋Rh-抗冲切箍筋Rb-抗冲切弯起筋10、独立基础DJj-普通独立基础阶形DJp-普通独立基础坡形BJj-杯口独立基础阶形BJp-杯口独立基础坡形11、条形基础梁JL-基础梁JQL-基础圈梁12、条形基础底板TJBp-条形基础底板坡形TJBj-条形基础底板阶形13、独立承台CTj-独立承台阶形CTp-独立承台坡形14、承台梁CTL-承台梁15、基础连梁JLL-基础连梁16、地下框架梁DKL-地下框架梁17、基础相关构造类型CJQ-窗井墙JLL-基础连系梁HJD-后浇带SZD-上柱墩.- XZD-下柱墩JK-基坑（沟）。

平法图集常用符号la：非抗震构件的钢筋锚固长度laE：抗震构件的钢筋锚固长度bw：剪力墙厚度bf：转角处的暗柱的厚度ln：梁的净跨度hc：支座的净宽度λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。

bf：剪力墙厚度bc：端柱端头的宽度lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。

lle：纵向受拉钢筋抗震(绑扎)搭接长度。

ll：纵向受拉钢筋非抗震绑扎搭接长度。

hac：暗柱长度。

Hn：所在楼层的柱净高。

hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。

hw：抗震剪力墙墙肢的长度（也表示梁净高）。

hb：梁截面高度。

Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。

KZ-框架柱KZZ-框支柱XZ-芯柱LZ-梁上柱QZ-剪力墙上柱YDZ-约束边缘端柱YAZ-约束边缘暗柱YYZ-约束边缘翼墙柱YJZ-约束边缘转角柱GDZ-构造边缘端柱GAZ-构造边缘暗柱GYZ-构造边缘翼墙柱GJZ-构造边缘转角柱AZ-非边缘暗柱FBZ-扶壁柱Q-剪力墙LL-连梁（无交叉暗撑、钢筋）LL（JC）连梁（有交叉暗撑）（03G）LL（JG）连梁（有交叉钢筋）（03G）LL（JC）连梁（对角暗撑配筋）LL（JX）连梁（交叉斜筋配筋）LL（DX）连梁（集中对角斜筋配筋）AL-暗梁BKL-边框梁JD-矩形洞口YD-圆形洞口KL-楼层框架梁WKL-屋面框架梁KZL-框支梁L-非框架梁XL-悬挑梁JZL-井字梁JZL-基础主梁JCL-基础次梁LPB-梁板筏基础平板ZXB-柱下板带KZB-跨中板带BPB-平板筏基础平板SZD-上柱墩XZD-下柱墩WZJ-外包式柱脚MZJ-埋入式柱脚JK-基坑HJD-后浇带LB-楼面板WB-屋面板YXB-延伸悬挑板XB-纯悬挑板ZSB-柱上板带KZB-跨中板带JQD-纵筋加强带HJD-后浇带ZMx-柱帽SJB-局部升降板JY-板加腋BD-板开洞FB-板翻边TY-板挑檐Crs-角部加强筋Cis-悬挑阴角加强筋Ces-悬挑阳角放射筋Rh-抗冲切箍筋Rb-抗冲切弯起筋DJj-普通独立基础阶形DJp-普通独立基础坡形BJj-杯口独立基础阶形BJp-杯口独立基础坡形JL-基础梁JQL-基础圈梁TJBp-条形基础底板坡形TJBj-条形基础底板阶形CTj-独立承台阶形CTp-独立承台坡形CTL-承台梁JLL-基础连梁DKL-地下框架梁CJQ-窗井墙JLL-基础连系梁。

1、什么是容积率？答：容积率是项目总建筑面积与总用地面积的比值。

一般用小数表示。

2、什么是建筑密度？答：建筑密度是项目总占地基地面积与总用地面积的比值。

一般用百分数表示。

3、什么是绿地率（绿化率）？答：绿地率是项目绿地总面积与总用地面积的比值。

一般用百分数表示。

4、什么是日照间距？答：日照间距，就是前后两栋建筑之间，根据日照时间要求所确定的距离。

日照间距的计算，一般以冬至这一天正午正南方向房屋底层窗台以上墙面，能被太阳照到的高度为依据。

5、建筑物与构筑物有何区别？答：凡供人们在其中生产、生活或其他活动的房屋或场所都叫做建筑物，如公寓、厂房、学校等；而人们不在其中生产或生活的建筑，则叫做构筑物，如烟囱、水塔、桥梁等。

6、什么是建筑“三大材”？答：建筑“三大材”指的是钢材、水泥、木材。

7、建筑安装工程费由哪三部分组成？答：建筑安装工程费由人工费、材料费、机械费三部分组成。

8、什么是统一模数制？什么是基本模数、扩大模数、分模数？答：（1）、所谓统一模数制，就是为了实现设计的标准化而制定的一套基本规则，使不同的建筑物及各分部之间的尺寸统一协调，使之具有通用性和互换性，以加快设计速度，提高施工效率、降低造价。

（2）、基本模数是模数协调中选用的基本尺寸单位，用M表示，1M=100mm。

（3）、扩大模数是导出模数的一种，其数值为基本模数的倍数。

扩大模数共六种，分别是3M（300mm）、6M（600mm）、12M（1200mm）、 15M（1500mm）、30M（3000mm）、60M（6000mm）。

建筑中较大的尺寸，如开间、进深、跨度、柱距等，应为某一扩大模数的倍数。

（4）、分模数是导出模数的另一种，其数值为基本模数的分倍数。

分模数共三种，分别是1/10M（10mm）、1/5M（20mm）、1/2M （50mm）。

建筑中较小的尺寸，如缝隙、墙厚、构造节点等，应为某一分模数的倍数。

9、什么是标志尺寸、构造尺寸、实际尺寸？答：（1）、标志尺寸是用以标注建筑物定位轴线之间（开间、进深）的距离大小，以及建筑制品、建筑构配件、有关设备位置的界限之间的尺寸。

构件代号1、柱KZ——框架柱；KZZ——框支柱；XZ——芯柱；LZ——梁上柱；QZ——剪力墙上柱；2、剪力墙（1）墙柱YDZ——约束边缘端柱；YAZ——约束边缘暗柱；YYZ——约束边缘翼墙柱；YJZ——约束边缘转角墙柱；GDZ——构造边缘端柱；GAZ——构造边缘暗柱；GYZ——构造边缘翼墙柱；GJZ——构造边缘转角墙柱；AZ——非边缘暗柱；FBZ——扶壁柱；（2）墙身Q——剪力墙墙身；（3）墙梁LL——连梁（无交叉暗撑、钢筋）；LL（JA）——连梁（有交叉暗撑）；LL（JG）——连梁（有交叉钢筋）；AL——暗梁；BKL——边框梁；（4）墙洞JD——矩形洞口；YD——圆形洞口；3、梁KL——楼层框架梁；WKL——屋面框架梁；KZL——框支梁；L——非框架梁；XL——悬挑梁；JSL——井式梁；梁平法施工图制图规则例1：KL7（5A）表示第7号框架梁，5跨，一端有悬挑；L9（7B）表示第9号非框架梁，7跨，两端有悬挑。

注：（XXA）为一端有悬挑，（XXB）为两端有悬挑，悬挑不计入跨数。

例2：10@100/200（4），表示箍筋为Ι级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。

φ8@100（4）/150（2），表示箍筋为Ι级钢筋，直径φ8，加密区间距为100，四肢箍。

非加密区间距为150，两肢箍。

例3：13φ10@150/200(4),表示箍筋为Ι级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分间距为200，四肢箍。

18φ12@150（4）/200（2），表示箍筋为Ι级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为150；梁跨中部分，间距为200，双肢箍。

例4：2Ⅱ22用于双肢箍；2Ⅱ22+（4φ12）用于六肢箍，其中2Ⅱ22为通长筋，4φ12为架立筋。

例5：3Ⅱ22；3Ⅱ20表示梁的上部配置3Ⅱ22的通长筋，梁的下部配置3Ⅱ20的通长筋。

例6：G4φ12，表示梁的两个侧面共配置4φ12的纵向构造钢筋，每侧各配置2φ12。

建筑工程构件常用代码1、什么是容积率？答：容积率是项目总建筑面积与总用地面积的比值。

一般用小数表示。

2、什么是建筑密度？答：建筑密度是项目总占地基地面积与总用地面积的比值。

一般用百分数表示。

3、什么是绿地率（绿化率）？答：绿地率是项目绿地总面积与总用地面积的比值。

一般用百分数表示。

答：日照间距，就是前后两栋建筑之间，根据日照时间要求所确定的距离。

日照间距的计算，一般以冬至这一天正午正南方向房屋底层窗台以上墙面，能被太阳照到的高度为依据。

5、建筑物与构筑物有何区别？答：凡供人们在其中生产、生活或其他活动的房屋或场所都叫做建筑物，如公寓、厂房、学校等；而人们不在其中生产或生活的建筑，则叫做构筑物，如烟囱、水塔、桥梁等。

6、什么是建筑“三大材”？答：建筑“三大材”指的是钢材、水泥、木材。

7、建筑安装工程费由哪三部分组成？答：建筑安装工程费由人工费、材料费、机械费三部分组成。

8、什么是统一模数制？什么是基本模数、扩大模数、分模数？答：（1）、所谓统一模数制，就是为了实现设计的标准化而制定的一套基本规则，使不同的建筑物及各分部之间的尺寸统一协调，使之具有通用性和互换性，以加快设计速度，提高施工效率、降低造价。

（2）、基本模数是模数协调中选用的基本尺寸单位，用M表示，1M=100mm。

（3）、扩大模数是导出模数的一种，其数值为基本模数的倍数。

扩大模数共六种，分别是3M（300mm）、6M（600mm）、12M（1200mm）、 15M （1500mm）、30M（3000mm）、60M（6000mm）。

建筑中较大的尺寸，如开间、进深、跨度、柱距等，应为某一扩大模数的倍数。

（4）、分模数是导出模数的另一种，其数值为基本模数的分倍数。

分模数共三种，分别是1/10M（10mm）、1/5M（20mm）、1/2M （50mm）。

建筑中较小的尺寸，如缝隙、墙厚、构造节点等，应为某一分模数的倍数。

9、什么是标志尺寸、构造尺寸、实际尺寸？答：（1）、标志尺寸是用以标注建筑物定位轴线之间（开间、进深）的距离大小，以及建筑制品、建筑构配件、有关设备位置的界限之间的尺寸。

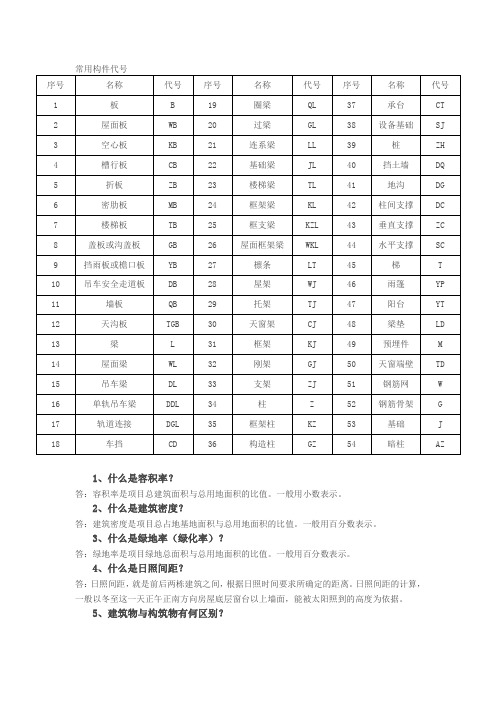

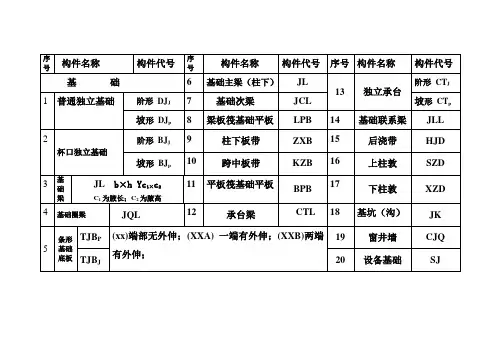

常用构件代号名称代号名称代号名称代号:所谓屋面梁，顾名思义，就是指用在屋面的框架梁。

但是严格定义的话，应该这样：在框架梁柱节点处，如果此处为框架柱的顶点，框架柱不再向上延伸，那么这个节点处的框架梁做法就应该按照屋面框架梁的节点要求来做；如果框架柱继续向上延伸的话，不论该梁是否处于屋面，都应该按照一般框架梁的节点来做。

其实区别就在于：屋面框架梁的节点一般是Γ 形的，一般框架梁的节点就是├ 形的。

这两种做法节点构造不同，详见平法图集QZ:墙柱就是和墙融为一体的柱子，由梁板传来的屋盖、楼盖上的活、恒荷载，它可以通过墙柱基础传到地基GJ:钢结构是以钢材制作为主建筑结构类型之一。

钢材的特点刚度大，故用于建造大跨度和超物特别适宜；材料匀质性和各向性体，最符合一般工程力学的基韧性好，可有较大变形，能很好建筑工期短；其工业化程度高，高的专业化生产；加工精度高、效故可用于建造气罐、油罐和变压火性和耐腐性较差。

主要用于重架、受动力荷载作用的厂房结构电视塔和桅杆结构、桥梁和库等超高层建筑等。

钢结构今后应研大提高其屈服点强度；此外要轧例如H型钢（又称宽翼缘型钢）钢板等以适应大跨度结构和超高钢结构又分轻钢和重钢把这种柱子称为“梁上柱”，代号为LZ。

支承梁上柱的梁（框架梁或非框架梁），一般称为“托柱梁”。

单轨吊车梁DDL 板 B地沟DG:地沟分明和暗两种，一般的，暗沟：大部分用在车库居多水房间或者重要房间，地沟盖板L:由支座支承，承受的外力以横向力和剪力为主，以弯曲为主要变形的构件称为梁.地梁:QL:圈梁是指在房屋的基础上部的连续的钢筋混凝土梁也叫地圈梁（DQL)；而在墙体上部，紧挨楼板的钢筋混凝土梁叫上圈梁。

KB:空心板(kong xing ban) hollowslab，建筑专业术语（KB），混凝土浇筑而成。

将板的横截面做成空心的称为空心板。

空心板较同跨径的实心板重量轻，运输安装方便，建筑高度又较同跨径的T梁小，因之小跨径桥梁中使用较多。

目录CONTANTS01平法的初步认识02柱03墙、暗柱及连梁04梁05板06后浇带构造07基础构造PART 01平法的初步认识l 1.1:平法图集的全称及作用；l 1.2:常用平法代号的认识；l 1.3:钢筋锚固表；l 1.4:钢筋搭接表；l 1.5:锚固与搭接的关系；平法图集的作用平法图集的全称La (受拉钢筋锚固长度)1、受拉钢筋最小锚固长度不应小于200。

2、当四级抗震时，La=Lae。

Lae (受拉钢筋抗震锚固长度)1、受拉钢筋最小抗震锚固长度不应小于200。

2、当四级抗震时，La=Lae。

LL (纵向受拉钢筋搭接长度)1、任何情况下，搭接长度不应小于300。

2、当四级抗震等级时，LL=LLe3、当钢筋种类及同一区段内，搭接钢筋面积百分率《=25%；50%；100%时，搭接长度分别=1.2锚固长；1.4锚固长；1.6锚固长。

LLe (纵向受拉钢筋抗震搭接长度)1、任何情况下，搭接长度不应小于300。

2、当四级抗震等级时，LL=LLe3、当钢筋种类及同一区段内，搭接钢筋面积百分率《=25%；50%；100%时，搭接长度分别=1.2锚固长；1.4锚固长；1.6锚固长。

钢筋平法代号LaLaeLLLLe常见的平法代号的认识CZ:保护层；S ：分布间距；HC ：顺支座长；Hw ：梁腹板高度； 斯维尔：(TCZ ：WT:弯头；CZZ:支座构件钢筋保护层；TCZ:基础顶面保护层； ------------------------------------------------------------------------------------------------------------LMC:左锚/下锚；RMC:右锚/上锚)；LJT ：钢筋接头总长16G锚固表锚固长度查询表11G锚固表11G锚固长度查询表16G搭接表搭接长度查询表116G搭接表搭接长度查询表211G搭接11G搭接计算公式PART 02柱的平法认识l 2.1:柱纵向连接方式；l 2.2:柱纵筋连接构造；l 2.3:柱纵筋底层插筋构造；l 2.4:柱纵筋顶层构造；l 2.5:柱箍筋分布范围；l 2.6:柱梁节点区域箍筋加密软件中如何表示；错开连接长为：2.3LLe。

一、钢筋平法图集常用符号解释la：非抗震构件的钢筋锚固长度。

laE：抗震构件的钢筋锚固长度。

bw：剪力墙的厚度。

bf：转角处的暗柱的厚度。

ln：梁的净跨度。

llE：钢筋的搭接长度。

hc：支座的净宽度。

λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。

bf：剪力墙厚度。

bc：端柱端头的宽度。

bw：剪力墙厚度。

lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。

ln：梁跨度值。

lae：纵向受拉钢筋抗震锚固长度。

la：受拉钢筋最小锚固长度。

lle：纵向受拉钢筋抗震(绑扎)搭接长度。

ll：纵向受拉钢筋非抗震绑扎搭接长度。

lni：梁本跨的净跨值。

hac：暗柱长度。

Hn：所在楼层的柱净高。

hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。

hw：抗震剪力墙墙肢的长度（也表示梁净高）。

hb：梁截面高度。

Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。

如果你想完整的了解建筑钢筋符号的话，还需要你不断的进行练习，进行实际操作的。
