16G平法图集超全面深度解读

16G101图集解析（一）使平法钢筋识图通俗易懂根据16G101-1、-2、-3图集整理、解析，简述了平法结构钢筋图集的识图与算量。

将专业术语变得通俗易懂，具有很强的实用性与可操作性。

试供建筑施工技术人员及工程造价人员参考。

第一节柱纵筋变化钢筋计算1．上柱钢筋比下柱钢筋多（图4-1）图4-1 上柱钢筋比下柱钢筋多（绑扎搭接）多出的钢筋需要插筋，其他钢筋同是中间层。

短插筋＝max（Hn/6,500，hc）+llE+1.2laE（4-1）长插筋＝max（Hn/6,500，hc）+2.3llE+1.2laE（4-2）2．下柱钢筋比上柱多（图4-2）图4-2 下柱钢筋比上柱钢筋多（绑扎搭接）下柱多出的钢筋在上层锚固，其他钢筋同是中间层。

短插筋＝下层层高-max（Hn/6,500，hc）-梁高+1.2laE（4-3）长插筋＝下层层高-max（Hn/6,500，hc）-1.3llE-梁高+1.2laE（4-4）3．上柱钢筋直径比下柱钢筋直径大（图4-3）图4-3 上柱钢筋直径比下柱钢筋直径大（绑扎搭接）（1）绑扎搭接下层柱纵筋长度＝下层第一层层高-max（Hn1/6,500，hc）+下柱第二层层高-梁高-max（Hn2/6,500，hc）-1.3llE（4-5）上柱纵筋插筋长度＝2.3llE+max（Hn2/6,500，hc）+max（Hn3/6,500，hc）+llE（4-6）上层柱纵筋长度＝llE+max（Hn4/6,500，hc）+本层层高+梁高+max（Hn2/6,500，hc）+2.3llE（4-7）（2）机械连接下层柱纵筋长度＝下层第一层层高-max（Hn1/6,500，hc）+下柱第二层层高-梁高-max（Hn2/6,500，hc）（4-8）上柱纵筋插筋长度＝max（Hn2/6,500，hc）+max（Hn3/6,500，hc）+500（4-9）上层柱纵筋长度＝max（Hn4/6,500，hc）+500+本层层高+梁高+max（Hn2/6,500，hc）（4-10）（3）焊接连接下层柱纵筋长度＝下层第一层层高-max（Hn1/6,500，hc）+下柱第二层层高-梁高-max（Hn2/6,500，hc）（4-11）上柱纵筋插筋长度＝max（Hn2/6,500，hc）+max（Hn3/6,500，hc）+max（35d，500）（4-12）上层柱纵筋长度＝max（Hn4/6,500，hc）+max（35d，500）+本层层高+梁高+max（Hn2/6,500，hc）（4-13）。

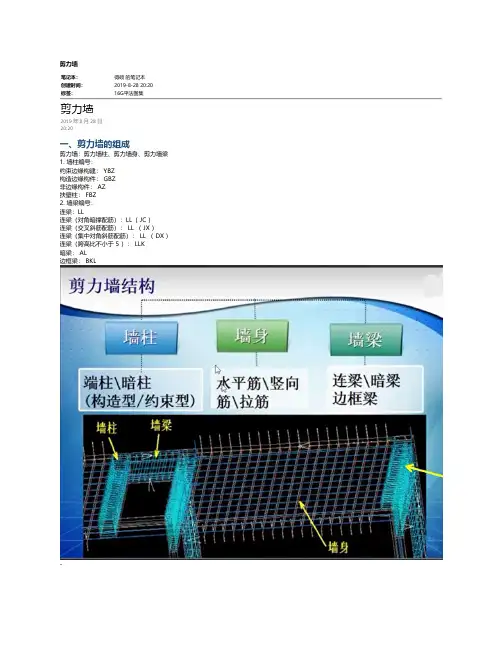

笔记本：得硕 的笔记本创建时间：2019-8-28 20:20标签：16G平法图集剪力墙剪力墙2019 年 8 月 28 日20:20一、剪力墙的组成剪力墙：剪力墙柱、剪力墙身、剪力墙梁1. 墙柱编号：约束边缘构建： YBZ构造边缘构件： GBZ非边缘构件： AZ扶壁柱： FBZ2. 墙梁编号：连梁：LL连梁（对角暗撑配筋）：LL（ JC ）连梁（交叉斜筋配筋）： LL （ JX ）连梁（集中对角斜筋配筋）： LL （ DX ）连梁（跨高比不小于 5 ）： LLK暗梁： AL边框梁： BKL-二、墙柱的分类1. 墙柱按竖向位置①约束边缘位置划分2. 按平面形状划分 ：钢筋图集lc表示：剪力墙的约束 边缘构件 沿墙肢方向的长度约束边缘构件包括约束边缘暗柱、约束边缘端柱、约束边缘翼墙、约束边缘转角墙构造边缘构件包括构造边缘暗柱、构造边缘端柱、构造边缘翼墙、构造边缘转角墙二者区别是约束边缘 lc 区域全加强配筋，构造边缘只加强阴影区域三、墙柱的平法识图1. 剪力墙的平法表示2. 墙柱的钢筋构造①约束边缘构建构造** 区分水平 Lc 范围内的拉筋间距与箍筋竖直方向的间距②纵向钢筋构造③边缘构件纵向钢筋的链接构造3. 墙柱的计算案例基本信息：三级钢筋、二级抗震、C 30 混凝土、保护层厚度 15mm 、筏板厚度 600mm ，捆扎搭接、接头面积率 25% 、地下室二层层高 3.05m 、顶层层高 2 120mmLae =40 d =40*16=640 mm大于 600-40=560mm （筏板厚度减去保护层厚度），基础插筋需要弯锚：弯折 15 d，且平直段长度需≥ 0.6Labe 且＞ 20d 0.6 Labe =0.6*40*16=384 mm， 20 d =20*16=320 mm，均小于 560 mmLle =48 d =48*16=768 mm（查表得知）<<剪力墙 - 电子表格.xlsx>><<剪力墙 - 电子表格.xlsx>>注意拉筋：需要拉住纵筋，长度计算 +2 d非阴影区拉筋的根数同阴影区<<剪力墙 - 电子表格.xlsx>>四、墙身的平法表示1. 剪力墙身水平分布筋构造①转角墙转角墙一：伸过去后在配筋率小的一侧搭接转角墙二：两侧配筋率相等，两侧搭接转角墙三：转角处搭接，搭接长度一边 0.8Lae非转角处搭接长度 1.2Lae ，交错搭接②端柱转角墙外侧钢筋深入后减去保护层厚度弯折 15d ，且保证大于 0.6Labe2. 剪力墙竖向钢筋分布构造①墙身竖向分布钢筋在基础中构造基础高度满足直锚：隔二下一，伸至基础板底部基础高度不满足直锚：弯锚 15d ，保证平直段长度≥ Labe 且≥ 20d②保护层厚度≤ 5d③伸出基础顶面以后④顶部构造3. 剪力墙墙身钢筋计算案例基本数据：二级抗震、 C30 混凝土、筏板基础刚度 600mm 、墙身水平分部筋均两排 A8-150 ，拉筋 A6-300 ，层高 3000mmLae=35d=35*8=280mm 小于 600-40=560mm ，基础插筋满足直锚，插筋隔二部一剪力墙纵筋根数 = （ 1900-500-400-2-150 ） /150+1=6<<剪力墙 - 电子表格.xlsx>>拉筋布置说明 :①矩形布置长度 = 墙的厚度 - 保护层厚度 +2d+135 °弯钩长度 =200-2*15+2*6+ 2*1.9*6+2*max（75，10*6） =355mm （注意圆 6 钢筋的弯钩长度）横向根数计算 = （长度 - 两侧暗柱 - 两侧起算厚度） / 间距 +1= （ 1900-500-400-2*150 ） /300+1=4纵向根数计算 = （长度 - 底部起算距离 - 底部第一根钢筋不排布） / 间距 +1= （ 3000-50-150 ） /300=10合计 40 根②梅花形布置横向根数计算 = （长度 - 两侧端柱 - 两侧起算厚度 - 红色布置起算厚度） / 间距 +1= （ 1900-500-400-2*150-2*150 ） /300+1=3纵向根数计算 = （长度 - 底部起算距离 - 底部第一根钢筋不排布 - 红色底部起算厚度） / 间距 +1= （ 3000-50-150-2*150 ） /300+1=9五、墙梁的平法识图1. 连梁的配筋构造普通形式小墙垛处洞口连梁双洞口连梁2. 计算案例Lae =40 d =800 ＞ 600 ，满足直锚<<剪力墙 - 电子表格.xlsx>>已使用 Microsoft OneNote 2016 创建。

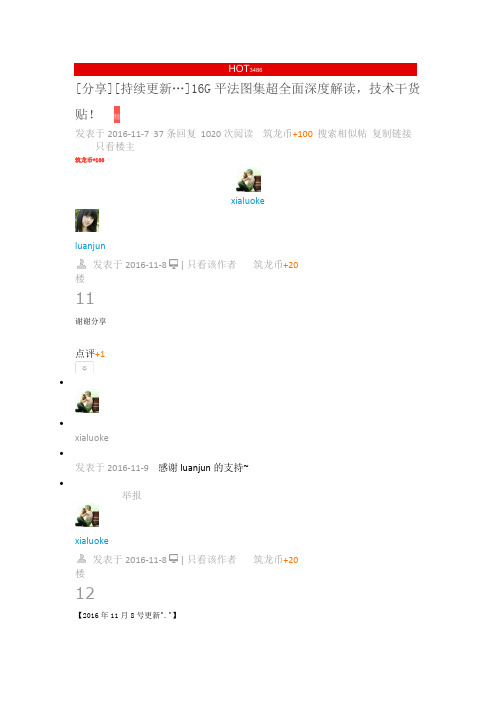

HOT3486[分享][持续更新…]16G平法图集超全面深度解读，技术干货贴！精发表于2016-11-7 37条回复 1020次阅读筑龙币+100搜索相似帖复制链接只看楼主筑龙币+100xialuokeluanjun发表于2016-11-8 | 只看该作者筑龙币+20楼11谢谢分享点评+1••xialuoke•发表于 2016-11-9感谢luanjun的支持~•举报xialuoke发表于2016-11-8 | 只看该作者筑龙币+20楼12【2016年11月8号更新^.^】接昨天的文章，今天讲（四）和（五）。

为了施工方便，这张表平法图集要求至少在柱、墙、梁结构图上放置这张表。

大家注意，这张表里的标高表示的是当前层的结构底标高，而不是建筑底标高，平法图集里讲的所有标高，都是结构标高不是建筑标高。

我在这里给大家计算层高一个万能公式：结构层高=上一层的结构底标高-当前层的结构底标高，你可以用这个公式验证上表中的层高对不对。

屋面层有没有层高，有时候有，有时候没有，比如有女儿墙的时候，屋面层是有层高的，没有女儿墙的时候，屋面层是没有层高的，但是这都不属于结构部分，所以，在表中屋面层不标注层高。

嵌固端到底放在什么部位，一直是一个争议的概念，前几版图集也没讲清楚嵌固端位置，这次16G图集把这个概念讲清楚了。

但是16G图集并没有讲什么是嵌固端，这也许不是16G图集要解决的问题，我在这里按照我的理解，给大家讲一下嵌固端的概念。

到这里我们就把柱子的平法制图规则讲完了，下面我们该讲柱子的钢筋怎样计算了，在讲柱子钢筋计算之前，我们首先要搞清楚，柱子要计算哪些钢筋量，这个内容不多但很重要，所以，我这里专门用一节来讲这个话题。

上图其实也带出了关于纵筋和箍筋的计算思路和流程，后面我们会详细讲怎样计算。

这里先讲柱子的纵筋怎样计算。

纵筋长度计算其实分三种情况，一是机械连接，二是焊接连接，三是绑扎连接，由于机械连接与焊接连接算法几乎一样，我们就把这两种连接一起解读了，绑扎连接我们后面在解读。

16G101图集柱平法制图规则及计算深度解读图集相当于字典，查起来方便，读起来费劲，有时候读了多遍也理解不了，如果理解不了，你将无法查询，从今天开始，我帮大家深度解读16G图集，帮大家节省时间。

大家看一下，同图表示，你是不是对平法是什么，有了更好的理解。

16G图集这次最大的变化就是取消了非抗震情况，就是因为有了以上这份文件。

至于16G101-1和-2包括哪些内容，我们后面再讲，慢慢来！“框架-剪力墙结构”和“框支剪力墙结构”我理解是否正确，欢迎大家拍砖。

虽然现在平法图集上没有陈教授的名字，但是我们不能忘记这个人，他发明平法，解放了无数建筑工作者的劳动力。

别把图集当规范，平法图集是从规范衍生出来应用工具。

简单来说，平法施工图=平面图+标准构造详图，这里平面图是按照平法规则绘制出来的。

这几种方式，我们后面会详细解读。

图纸说明大多数对预算员没用，做预算不要把时间浪费在图纸说明上。

这些地方设计如果不注明，就证明是设计新手干的，找老预算员取取经验，别瞎做。

哈哈！先来一波更新^.^【2016年11月7日】其实芯柱的内容，16G平法图集并没有单独拿出来，因为网上很多人问这个问题，我在这里特意拿出来单独解读。

列表注写方式图上有个特点，就是柱截面标注的不是具体尺寸，是参数代号，具体尺寸要从表里查得。

注意，偏轴时图中参数可以是负值。

这里注意大家按照我给的序号顺序看。

关于转换柱的具体内容，我们后面会详细解读。

常用的箍筋是类型1和类型2。

我们经常碰到复合箍筋，不知道怎么拆分，有了这个原则就知道怎么拆分了。

大家注意，柱子的箍筋是“几×几”，梁的箍筋一般叫“几肢箍”。

大家注意，芯柱不会单独存在，一定和框架柱在一起，尺寸标注方式随框架柱。

为了施工方便，这张表平法图集要求至少在柱、墙、梁结构图上放置这张表。

大家注意，这张表里的标高表示的是当前层的结构底标高，而不是建筑底标高，平法图集里讲的所有标高，都是结构标高不是建筑标高。

平法图集16G101—3深度解读16G101-3在11G101-3的基础上做了修改，增加和变化了部分内容。

本文对比新旧图集，对新增加和变化的内容做了深度解读，为建筑行业技术人员重新学习新图集提供了方便，有助于更加深刻理解和运用16G101-3图集，指导现场施工与验收。

标签：平法图集；16G101-3；变化0 引言混凝土结构施工图采用平面整体表示方法，有利于规范和统一全国制图规则，提高图纸的标准化和规范法，减少设计人员的绘图工作量，同时为施工、监理、造价计算的使用提供方便。

1 修订的背景随着建筑行业的迅速发展，新的建筑理念和建筑型式广泛应用，《混凝土结构设计规范（2015版）》GB 50010-2010和《混凝土结构工程施工质量验收规范》GB 50204-2015相继实施。

同时，《建筑抗震设计规范》局部修订经住房和城乡建设部批准，已于2016年8月1日起实行。

新版《中国地震动参数区划图》GB 18306-2015自2016年6月1日起实行，该标准中取消不设防区，且适当调整提高部分城镇的地震基本烈度。

为使国家建筑标准设计图集更好地与新规范衔接，满足建筑工程的实际使用要求，中国建筑标准设计研究院对G101《混凝土结构施工图平面整体表示方法制图规则和构造详图》系列图集进行了全面修编，16G101系列图集由住房与城乡建设部批准，已于2016年9月1日起实行。

新的平法图集是对国家现行标准内容的落地、细化、延伸与补充。

2011年9月，11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图》（独立基础、条形基础、筏形基础及桩基承台）替代了原来的04G101-3、08G101-5和06G101-6，变化较大。

2016年9月，16G101-3替代11G101-3，增加了新的内容，局部有些变化，本文对16G101-3中新增或变化的内容进行详细介绍，以便读者学习和理解图集。

2 变化或新增的内容基础构件包括独立基础、条形基础、筏形基础及桩基础。

目录CONTANTS01平法的初步认识02柱03墙、暗柱及连梁04梁05板06后浇带构造07基础构造PART 01平法的初步认识l 1.1:平法图集的全称及作用；l 1.2:常用平法代号的认识；l 1.3:钢筋锚固表；l 1.4:钢筋搭接表；l 1.5:锚固与搭接的关系；平法图集的作用平法图集的全称La (受拉钢筋锚固长度)1、受拉钢筋最小锚固长度不应小于200。

2、当四级抗震时，La=Lae。

Lae (受拉钢筋抗震锚固长度)1、受拉钢筋最小抗震锚固长度不应小于200。

2、当四级抗震时，La=Lae。

LL (纵向受拉钢筋搭接长度)1、任何情况下，搭接长度不应小于300。

2、当四级抗震等级时，LL=LLe3、当钢筋种类及同一区段内，搭接钢筋面积百分率《=25%；50%；100%时，搭接长度分别=1.2锚固长；1.4锚固长；1.6锚固长。

LLe (纵向受拉钢筋抗震搭接长度)1、任何情况下，搭接长度不应小于300。

2、当四级抗震等级时，LL=LLe3、当钢筋种类及同一区段内，搭接钢筋面积百分率《=25%；50%；100%时，搭接长度分别=1.2锚固长；1.4锚固长；1.6锚固长。

钢筋平法代号LaLaeLLLLe常见的平法代号的认识CZ:保护层；S ：分布间距；HC ：顺支座长；Hw ：梁腹板高度； 斯维尔：(TCZ ：WT:弯头；CZZ:支座构件钢筋保护层；TCZ:基础顶面保护层； ------------------------------------------------------------------------------------------------------------LMC:左锚/下锚；RMC:右锚/上锚)；LJT ：钢筋接头总长16G锚固表锚固长度查询表11G锚固表11G锚固长度查询表16G搭接表搭接长度查询表116G搭接表搭接长度查询表211G搭接11G搭接计算公式PART 02柱的平法认识l 2.1:柱纵向连接方式；l 2.2:柱纵筋连接构造；l 2.3:柱纵筋底层插筋构造；l 2.4:柱纵筋顶层构造；l 2.5:柱箍筋分布范围；l 2.6:柱梁节点区域箍筋加密软件中如何表示；错开连接长为：2.3LLe。
