浅析16G新平法与11G差异，你离成功只差刻苦有彩蛋在一个项目中，不用说都知道钢筋占成本一大部分，有些是可以走技巧的去偷工减料，但是钢筋不行，一个房子最有力的支撑，所以做工程，尤其是土建，一定要吃透钢筋平法，现在施工用的图集都普遍是16G了，不过有许多老项目在招投标的时候还会要求用11G图集，现场实际施工也会按照新图集来变更，所以小编整理了一些浅浅的分析，希望对大家有所帮助。
修订背景1、根据“四节一环保”要求，提倡应用高强、高性能钢筋2、根据我国钢筋标准的变化对混凝土结构用钢筋的品种进行了调整，涉及7条条文的修改，部分条文的勘误16G101图集简介本次修编按GB18306-2015《中国地震动参数区划图》、GB50011-2010《建筑抗震设计规范》及2016年局部修订、GB50010-2010《混凝土结构设计规范》（2015版）等新标准，结合近年来工程实践对图集提出的反馈意见，对图集原有内容进行了系统的梳理、修订，同时考虑实际工程应用需要又新增了框架扁梁等内容。
本图集适用于抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。
本图集适用于抗震设防烈度为6~9度地区的现浇钢筋混凝土板式楼梯。
主要内容包括：本则和构造详图两大部分内容。
图集按《中国地震动参数区划图》GB18306-2015、《混凝土结构工程施工质量验收规范》GB50204-2015等相关标准，结合近年来工程实践对图集提出的反馈意见进行完善补充。
本图集包括常用的现浇混凝土独立基础、条形基础、筏形基础及桩基础的平面整体表示方法制图规则和构造详图两大部分内容。
图集按《中国地震动参数区划图》GB18306-2015、《混凝土结构工程施工质量验收规范》GB50204-2015等相关标准，结合近年来工程实践对图集提出的反馈意见进行完善补充。
16G101-3和11G101-3的对⽐分析（构造详图部分）16G101-3与11G101-3的对⽐分析（构造详图部分）说明本⽂是吴富强⽼师对钢筋新旧平法图集的对⽐分析，共分为“16G101-1与11G101-1的不同之处（制图规则部分）”、“16G101-1与11G101-1的不同之处（详图构造部分）、“16G101-3与11G101-3的不同之处（构造详图部分）”、“16G101-3与11G101-3的不同之处（制图规则部分）”四部分。
本微信号于2016年9⽉13号发布的⽂章“钢筋新平法16G101与11G101对⽐解析（制图规则）”（点击可查看）为吴富强⽼师所编写的第⼀篇，本⽂为第⼆篇。
本图集的标准构造部分新增了第65页边缘构件纵向钢筋在基础中的构造，第77页条形基础底板配筋构造（⼆），第99页双柱联合承台底部和顶部联合构造，第102~104页的有关灌注桩的配筋构造。
1.混凝⼟结构的环境类别和混凝⼟保护层的最⼩厚度到了构造图集的⾸页位置。
2.第57页，混泥⼟保护层的最⼩厚度表做了调整。
混泥⼟保护层的最⼩厚度现在根据基础构件类型来量⾝定位。
3.原受拉钢筋基本锚固长度表拆分为受拉钢筋基本锚固长度表，抗震设计时受拉钢筋基本锚固长度表，受拉钢筋锚固长度表，受拉钢筋抗震锚固长度表四个表格。
取消了原来的⾮抗震等级的锚固长度。
取消了受拉钢筋锚固长度修正系数表的内容。
增加了钢筋弯折的弯弧内直径的相关内容。
4.取消了原来的纵向受拉钢筋绑扎搭接长度表和纵向受拉钢筋搭接长度修正系数表，取⽽代之的是纵向受拉钢筋搭接长度表和纵向受拉钢筋抗震搭接长度2个⼤表格。
5.第60页删除了受拉钢筋绑扎搭接长度及搭接修正系数表，将原图集第55页纵向受⼒钢筋搭接区箍筋构造移到了本页位置。
6.图集63页封闭箍筋及拉筋弯钩构造标题下的注写内容发⽣变化。
改为：⾮抗震设计时，当基础构件受扭时，箍筋及拉钩平直段长度为10d。
取消了当构件受扭或柱中全部纵向受⼒钢筋的配筋率⼤于3%这⼀前提条件。
16G101图集与11G101图集对比16G101图集取消了非抗震设计标准16G101-1与11G101-1主要修改页面与不同2016年9月1日起实施16G101-1 11G101-1P5、总说明3.本图集标准构造详图的主要设计依据：增加了《中国地震动参数区划图》 GB 18306-2015当依据的标准进行修订或有新的标准出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术产品，视为无效。
工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后使用。
P5、无GB 18306-2015平面整体表示方法制图规则1．总则P7、16G101-1中、1.0.9条未有该内容；1、0、9条中8款：注明上部结构的嵌固部位位置：框架柱嵌固部位不在地下室顶板，但仍需考虑地下室顶板对上部结构实际存在嵌固作用时，也应注明。
总则P7、11G101-1中1.0.9条3款中的“当抗震设计时，也应注明以明确选用相应抗震的标准构造详图。
”对应的8款未具体注明。
2．柱平法施工图制图规则P8、2.1柱平法施工图的表示方法增加了2.1.4上部结构嵌固部位的注写：1、框架柱嵌固部位在基础顶面时，无需注明。
2、框架柱嵌固部位不在基础顶面时，在层高表嵌固部位标高下使用双细线注明，并在层高表下注明上部结构嵌固部位标高。
3、框架柱嵌固部位不在地下室顶板，但仍需考虑地下室顶板对上部结构实际存在嵌固作用时，可在层高表地下室顶板高下使用双虚线注明，此时首层柱端箍筋加密区长度范围及纵筋连接位置均按嵌固部位要求设置。
P8、无具体要求双虚线——地下室顶板（考虑实际存在嵌固作用时）双细线——嵌固部位2.2列表注写方式P8、2.2.2中1款，柱编号，表2.2.2中原“框支柱KZZ”改写为“转换柱ZHZ”其他编号不变。
（以下各条均同该条）右栏第二行：“框支柱”更正为“转换柱”。
P8为KZZP9、2.2.2条3款中，强调了“芯柱中心应与柱中心重合”P9未明确强调P9、2.2.2条4款中，明确用了“对于采用非对称配筋的矩形截面柱，必须每侧均注写中部筋”的要求。
16G101图集取消了非抗震设计标准16G101-1与11G101-1主要修改页面与不同2016年9月1日起实施16G101-1 11G101-1P5、总说明3.本图集标准构造详图的主要设计依据：增加了《中国地震动参数区划图》 GB 18306-2015当依据的标准进行修订或有新的标准出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术产品，视为无效。
工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后使用。
P5、无GB 18306-2015平面整体表示方法制图规则1．总则P7、16G101-1中、1.0.9条未有该内容；1、0、9条中8款：注明上部结构的嵌固部位位置：框架柱嵌固部位不在地下室顶板，但仍需考虑地下室顶板对上部结构实际存在嵌固作用时，也应注明。
总则P7、11G101-1中1.0.9条3款中的“当抗震设计时，也应注明以明确选用相应抗震的标准构造详图。
”对应的8款未具体注明。
2．柱平法施工图制图规则P8、2.1柱平法施工图的表示方法增加了2.1.4上部结构嵌固部位的注写：1、框架柱嵌固部位在基础顶面时，无需注明。
2、框架柱嵌固部位不在基础顶面时，在层高表嵌固部位标高下使用双细线注明，并在层高表下注明上部结构嵌固部位标高。
3、框架柱嵌固部位不在地下室顶板，但仍需考虑地下室顶板对上部结构实际存在嵌固作用时，可在层高表地下室顶板高下使用双虚线注明，此时首层柱端箍筋加密区长度范围及纵筋连接位置均按嵌固部位要求设置。
P8、无具体要求双虚线——地下室顶板（考虑实际存在嵌固作用时）双细线——嵌固部位2.2列表注写方式P8、2.2.2中1款，柱编号，表2.2.2中原“框支柱KZZ”改写为“转换柱ZHZ”其他编号不变。
（以下各条均同该条）右栏第二行：“框支柱”更正为“转换柱”。
P8为KZZP9、2.2.2条3款中，强调了“芯柱中心应与柱中心重合”P9未明确强调P9、2.2.2条4款中，明确用了“对于采用非对称配筋的矩形截面柱，必须每侧均注写中部筋”的要求。
16G101钢筋平法图集与11G101钢筋平法系列图集的区别16G101系统平法图集与11G101系列图集的主要区别有：1．设计依据不同16G101图集11G101图集 中国地震动参数区划图》GB 18306—2015《混凝土结构设计规范》2015版GB50010—2010 混凝土结构设计规范GB 50010-2010《建筑抗震设计规范》及2016年局部修订GB 50011—2010 建筑抗震设计规范GB 50011-2010《高层建筑混凝土结构技术规程》JGJ 3—2010 高层建筑混凝土结构技术规程JGJ 3-2010《建筑结构制图标准》GB/T 50105—2010 建筑结构制图标准GB/T 50105-20102、16G101图集与11G101图集适用范围的区别图集 16G101图集 11G101图集适用范围 16G101-1适用于抗震设防烈度为6～9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计 11G101-1适用于非抗震和抗震设防烈度为6～9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计16G101-2适用于抗震设防烈度为6～9度地区的现浇钢筋混凝土板式楼梯 11G101-2适用于非抗震及抗震设防烈度为6～9度地区的现浇钢筋混凝土板式楼梯16G101-3适用于各种结构类型的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）及桩基础施工图设计 11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计 3．受拉钢筋锚固长度等一般构造16G101系列平法图集依据新规范确定了受拉钢筋的锚固长度la 、laE 以及纵向受拉钢筋搭接长度ll 、llE 取值方式。
16G新平法与11版对比解析
（连载五）【内部资料】16G新平法与11版对比解析2016-10-11
1 剪力墙平法制图规则和标准构造详图区别：1、跨高比不小于5的连梁按框架梁设计时，代号为LLK；2、注写规则同框架梁；16G101-1——P15
11G101-1
区别：约束边缘构件阴影区和非阴影区钢筋注写方式； 16G101-1——P15
11G101-1
区别：拉筋布置节点图名称变化变化双向布置改为矩形布置；16G101-1——P16 11G101-1 区别：对跨高比不小于5的连梁,侧面纵筋配置要求及支座内锚固依据，注写规则依据；16G101-1——P17~18 11G101-1 区别：一级抗震剪力墙水平施工缝设置附加竖向插筋的制图要求； 16G101-1——P21 11G101-1 区别：LLK图纸配筋实例； 16G101-1——P22 11G101-1 11版中无此点； 2 剪力墙水平分布钢筋构造区别：1、端部无暗柱时剪力墙水平钢筋端部做法，16G合并为一个节点，取消原11GU形封口筋做法。
2、端部有暗柱时剪力墙水平分布钢筋端部做法，要求水平分布钢筋紧贴角筋内侧弯折。
以前在外侧弯折。
3、新增端部有L型暗柱时剪力墙水平分布钢筋端部做法； 16G101-1——P71 11G101-1。

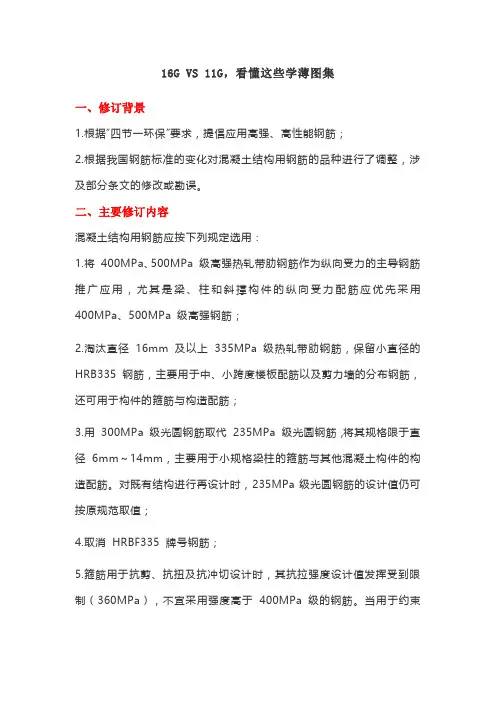

16G VS 11G，看懂这些学薄图集一、修订背景1.根据“四节一环保”要求，提倡应用高强、高性能钢筋；2.根据我国钢筋标准的变化对混凝土结构用钢筋的品种进行了调整，涉及部分条文的修改或勘误。
二、主要修订内容混凝土结构用钢筋应按下列规定选用：1.将400MPa、500MPa 级高强热轧带肋钢筋作为纵向受力的主导钢筋推广应用，尤其是梁、柱和斜撑构件的纵向受力配筋应优先采用400MPa、500MPa 级高强钢筋；2.淘汰直径16mm 及以上335MPa 级热轧带肋钢筋，保留小直径的HRB335 钢筋，主要用于中、小跨度楼板配筋以及剪力墙的分布钢筋，还可用于构件的箍筋与构造配筋；3.用300MPa 级光圆钢筋取代235MPa 级光圆钢筋，将其规格限于直径6mm～14mm，主要用于小规格梁柱的箍筋与其他混凝土构件的构造配筋。
对既有结构进行再设计时，235MPa级光圆钢筋的设计值仍可按原规范取值；4.取消HRBF335 牌号钢筋；5.箍筋用于抗剪、抗扭及抗冲切设计时，其抗拉强度设计值发挥受到限制（360MPa），不宜采用强度高于400MPa 级的钢筋。
当用于约束混凝土的间接配筋（如连续螺旋配箍或封闭焊接箍等）时，钢筋的高强度可以得到充分发挥，采用500MPa 级钢筋具有一定的经济效益；6.局部修订中将500MPa 级钢筋的抗压强度设计值从410N/mm2 调整到435N/mm2，保持与抗拉强度设计值一致；对轴心受压构件，由于受混凝土极限压应变0.002 的限制，当采用500MPa 级钢筋时，其钢筋的抗压强度设计值取为400N/mm2；7.按预应力钢筋抗压强度设计值的取值原则，本次局部修订将预应力螺纹钢的抗压设计强度由2010 版规范中取值410MPa 修改为400MPa；8.HRB500、HRBF500、HTRB600、CRB600H（高延性冷轧带肋钢筋，用于板、墙类构件）、PC棒（用于约束箍筋）。
高强钢筋的应用，节约了钢筋用量，总体看来，采用HRB400 级钢筋代替HRB335 级钢筋的节材比率约为10%，采用HRB500 级钢筋代替HRB335 级钢筋的节约比率约为20%，采用HRB500 级钢筋代替HRB400 级钢筋后钢筋用量减少约为10%，即钢筋强度提高一个级别，钢筋用量减少10%。
16G系列与11G系列图集变化对比一、修订背景1.根据“四节一环保”要求，提倡应用高强、高性能钢筋；2.根据我国钢筋标准的变化对混凝土结构用钢筋的品种进行了调整，涉及部分条文的修改或勘误。
二、主要修订内容混凝土结构用钢筋应按下列规定选用：1.将400MPa、500MPa级高强热轧带肋钢筋作为纵向受力的主导钢筋推广应用，尤其是梁、柱和斜撑构件的纵向受力配筋应优先采用400MPa、500MPa级高强钢筋；2.淘汰直径16mm及以上335MPa级热轧带肋钢筋，保留小直径的HRB335钢筋，主要用于中、小跨度楼板配筋以及剪力墙的分布钢筋，还可用于构件的箍筋与构造配筋；3.用300MPa级光圆钢筋取代235MPa级光圆钢筋，将其规格限于直径6mm～14mm，主要用于小规格梁柱的箍筋与其他混凝土构件的构造配筋。
对既有结构进行再设计时，235MPa 级光圆钢筋的设计值仍可按原规范取值；4.取消HRBF335牌号钢筋；5.箍筋用于抗剪、抗扭及抗冲切设计时，其抗拉强度设计值发挥受到限制（360MPa），不宜采用强度高于400MPa级的钢筋。
当用于约束混凝土的间接配筋（如连续螺旋配箍或封闭焊接箍等）时，钢筋的高强度可以得到充分发挥，采用500MPa级钢筋具有一定的经济效益；6.局部修订中将500MPa级钢筋的抗压强度设计值从410N/mm2调整到435N/mm2，保持与抗拉强度设计值一致；对轴心受压构件，由于受混凝土极限压应变0.002的限制，当采用500MPa级钢筋时，其钢筋的抗压强度设计值取为400N/mm2；7.按预应力钢筋抗压强度设计值的取值原则，本次局部修订将预应力螺纹钢的抗压设计强度由2010版规范中取值410MPa修改为400MPa；8.HRB500、HRBF500、HTRB600、CRB600H（高延性冷轧带肋钢筋，用于板、墙类构件）、PC 棒（用于约束箍筋）。
高强钢筋的应用，节约了钢筋用量，总体看来，采用HRB400级钢筋代替HRB335级钢筋的节材比率约为10%，采用HRB500级钢筋代替HRB335级钢筋的节约比率约为20%，采用HRB500级钢筋代替HRB400级钢筋后钢筋用量减少约为10%，即钢筋强度提高一个级别，钢筋用量减少10%。
茅洪斌: 钢筋新平法16G101与11G101对比解析—制图规则文/茅洪斌，上海东方投资监理有限公司十多年施工企业工程管理经验，近二十年造价咨询从业经验，具有较强的学术研究能力和实践经验，为行业内造价专家、钢筋专家、培训讲师。
其出版过造价专著，发表专业论文12篇、专业博客文章500余篇。
一、概述11G101自2011年9月1日实行，最新的16G101自2016年9月1日实行，正好5年一个周期。
当初11G101的推出变化挺大的，因为2010年，《混凝土结构设计规范》（以下简称《混规》）、《建筑抗震设计规范》（以下简称《抗规》）和《高层建筑混凝土结构技术规程》（以下简称《高规》）进行了重大修订，因为G101是以规范为依据，所以，11G101相对于03G有很大变化，加之，11G101的体系也作了重大调整，进行了一些合并，从原6本图集压缩了3本图集。
那么，16G101相对于11G101有哪些变化呢？无重大变化，相似度约80%。
但即使20%的差异也是需要研读。
平面表示法及平法制图规则不会有大变化，规则有稳定性，不可能一直变来变去，但可以局部修正和完善。
其次，原规范依据没有变化，如果说有变化，仅《中国地震动参数区划图》（GB18306-2015）是新增的。
此外，16G101-1总说明3 ：“当依据的标准进行修订或有新的标准出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术产品，视为无效。
工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后使用。
”而原图集并无此说明，这条说明有多重含义，一是图集从属和依附于规范；二、凡图集与规范不符的以规范为准；三、当规范修订，图集不符部分视为无效；四，使用者不能教条地使用图集，要与规范对照复核后使用。
笔者在点评03G101和11G101时曾建议G101整合成一本。
而现在的图集一分为三，每本图集都有相同内容，如一些通用性说明和规定，可以合而为一，避免重复，减少容量。
9月1日起，16G101开始实施，部分内页已流传而出，今天小编带你详细解析16G新平法与11版的变更以及对钢筋算量的影响！大背景影响分析16G新平法依据的规范《混凝土结构设计规范》GB50010-2010，在2010版基础上局部修订；主要背景是根据“四节一环保”要求，提倡应用高强、高性能钢筋；《建筑抗震设计规范》修订，GB50204-2015《混凝土结构工程施工质量验收规范》修订，主要对设计有影响，对钢筋算量业务无影响；修订背景1、根据“四节一环保”要求，提倡应用高强、高性能钢筋2、根据我国钢筋标准的变化对混凝土结构用钢筋的品种进行了调整，涉及7条条文的修改，部分条文的勘误主要修订内容4.2.1混凝土结构的钢筋应按下列规定选用：1、将400MPa、500MPa级高强热轧带肋钢筋作为纵向受力的主导钢筋推广应用，尤其是梁、柱和斜撑构件的纵向受力配筋应优先采用400MPa、500MPa 级高强钢筋；2、淘汰直径16mm及以上335MPa级热轧带肋钢筋，保留小直径的HRB335钢筋，主要用于中、小跨度楼板配筋以及剪力墙的分布筋配筋，还可用于构件的箍筋与构造配筋；3、用300MPa级光圆钢筋取代235MPa级光圆钢筋，将其规格限于直径6mm～14mm，主要用于小规格梁柱的箍筋与其他混凝土构件的构造配筋。
对既有结构进行再设计时， 235MPa级光圆钢筋的设计值仍可按原规范取值；4、取消HRBF335牌号钢筋；5、箍筋用于抗剪、抗扭及抗冲切设计时，其抗拉强度设计值发挥受到限制(360MPa)，不宜采用强度高于400MPa级的钢筋。
当用于约束混凝土的间接配筋（如连续螺旋配箍或封闭焊接箍等）时，钢筋的高强度可以得到充分发挥，采用500MPa级钢筋具有一定的经济效益。
对设计有影响，需要考虑采用哪种型号钢筋；对钢筋算量来说，没有影响；主要修订内容6.局部修订中将500MPa级钢筋的抗压强度设计值从410N/mm2调整到435N/mm2，保持与抗拉强度设计值一致；对轴心受压构件，由于受混凝土极限压应变0.002的限制，当采用500MPa级钢筋时，其钢筋的抗压强度设计值取为400N/mm2。
