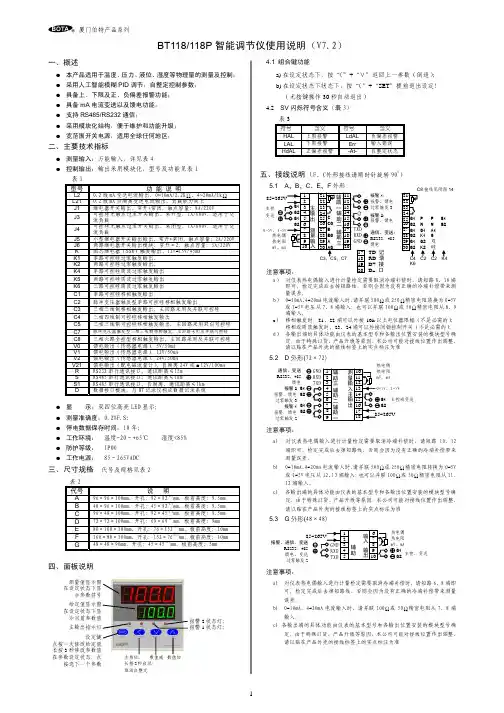

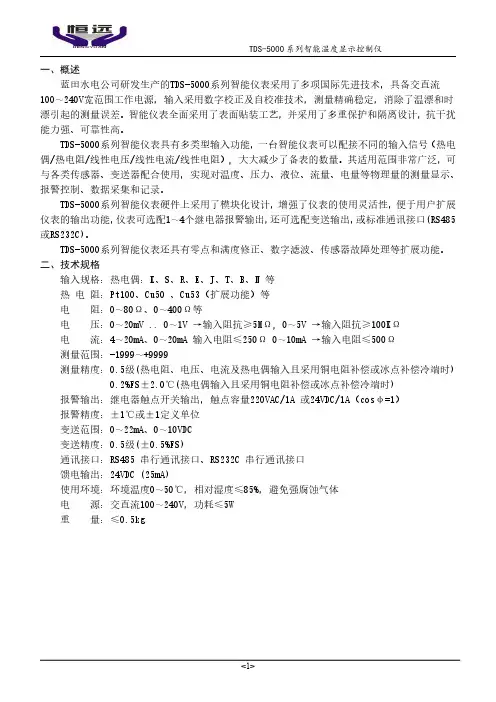

有关温度指示调节仪表的型号说明

XMT系列数显温度调节仪XMT系列数显温度调节仪采用新的智能仪表设计方案，对原有的数显表进行了修正处理，使仪表无论在外观还是性能都有的更进一步的提升，仪表内置PID功能与位式控制功能，采用美观大方的轻触键设置，是工业控制中低价位仪表与高性能定位的理想选择。

一、产品选型二、操作说明设定主控温度正常情况下，按▲键或▼键进入主控制温度设定值状态，显示窗口个位出现小数点并闪烁，此时按▲向上调节温度设定值，按▼向下调节温度设定值(长时间按住▲或▼键可实现连续快加或快减)，按◄移位，按SET键来完成确认修改，在不按任何键的状态下约100秒后自动退回到正常显示状态,仪表承认修改。

PID设定及自整定再次按SET,显示D , 此时按▲向上调节微分时间，按▼向下调节微分时间(长时间按住▲或▼键可实现连续快加或快减)，按◄移位。

再次按SET，显示ＡＴ，约三秒显示ＯＮ或ＯＦＦ，为ON时开启自整定,为ＯＦＦ时关闭自整定，当自整定为开启状态时，仪表进入自整定状态，此时需连接好负载并始仪表符合工作环境或模拟近似工作环境，仪表将根据工作环境调出一组ＰＩＤ值，通过自整定，在大多数情况下，能调出一个比较理想的ＰＩＤ参数，如果没有达到满意的效果，可以通过手动设定ＰＩＤ参数以取得较好的控制效果，请参考相关资料．仪表进入自整定时,A T灯闪动，下排数码管将交替显示A T与设定值，在自整定过程中，由于仪表采用位式控制，此时控制温度可能超过设定温度，因此建议设定温度不要太高，以防由于温度过高而引起的负载损坏。

周期设定与传感器误差修正通过按SET 键，跳过A T 参数设定后显示T, 此参数用来设定输出周期，当输出方式为继电器时，周期设定为10-120秒,周期设定越大，继电器吸合与放开的周期越长，控制精度越低，反正周期越短，控制精度越高，但影响继电器的寿命。

作ＰＩＤ控制时，T 值一般为20，做位式控制时，时间可稍长一些。

当负载为固态继电器或可控硅时，一般设为2. 设定好Ｔ后再次按SC 时，可对传感器进行误差修正。

XTMA/C/D/F－100智能数字显示调节仪使用说明书上海自动化仪表股份有限公司温度数显仪表总厂（自动化仪表三厂，自动化仪表六厂）前言感谢您购买本厂的XTMA/C/D/F-100系列产品，为使您从速掌握仪表的正确操作方法，敬请阅读本说明书，如有任何疑问，欢迎来函来电联系。

目录一.概述----------------------------------------------------------------------------3二.工作原理----------------------------------------------------------------------3三.主要技术指标---------------------------------------------------------------- 4四.面板表示----------------------------------------------------------------------51.面板图----------------------------------------------------------------------- 52.面板说明-------------------------------------------------------------------- 6⑴．显示器--------------------------------------------------------------6⑵．L E D指示灯------------------------------------------------------- 6⑶．按键操作----------------------------------------------------------- 6五.安装使用-----------------------------------------------------------------------7 1．外形安装尺寸------------------------------------------------------------7 2．接线端子图---------------------------------------------------------------8 3．接线端子说明------------------------------------------------------------8六.操作使用步骤-----------------------------------------------------------------------9 1．使用准备------------------------------------------------------------------9 2．操作流程------------------------------------------------------------------10⑴．上电操作流程---------------------------------------------------- 10⑵．正常操作流程---------------------------------------------------- 10⑶．参数显示流程--------------------------------------------------- 12 3．应用指导----------------------------------------------------------------- 13七．仪表保管与维修------------------------------------------------------------ 14八．订货说明--------------------------------------------------------------------- 14一．概述XTMA/C/D/F-100系列智能数字显示调节仪是采用新一代专用电路组成的多功能智能化仪表。

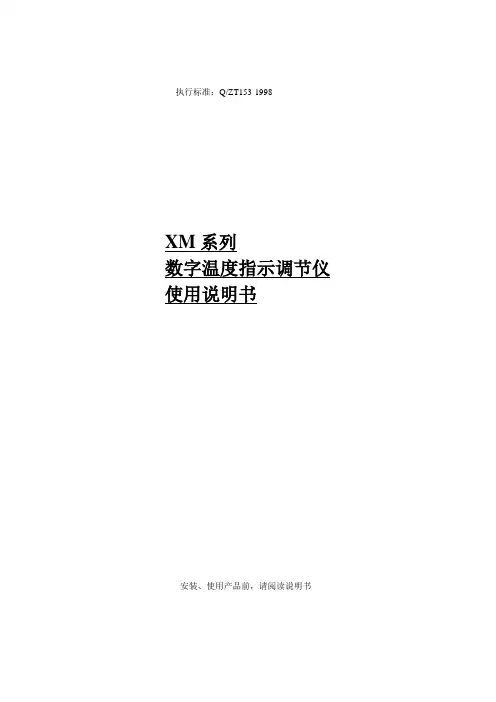

执行标准：Q/ZT153-1998XM系列数字温度指示调节仪使用说明书安装、使用产品前，请阅读说明书1 概述XM系列数字温度指示调节仪采用大规模集成电路和先进的非线性校正技术，具有准确度高、可靠性好、抗干扰能力强等众多优点。

仪表外表尺寸多样，控制方式完备，输入与输出配接灵活，可广泛用于塑料、橡胶、包装、食品机械及冶金、制冷、化工、医疗等行业作-200℃~1800℃范围内的温度流量和自动控制，配上相应的传感器也可用于压力、流量、液位等参数的指示和调节。

2 型号编制说明说明：1）热电偶输入和热电阻输入的仪表测量范围均可指定，表1仅供参考。

2）a.电压信号输入的仪表输入值为直流0~20mV、0~100mV、0~5V、1~5V等。

b.配远传电阻式压力变送器的仪表输入值为0~400Ω。

c.电流信号输入的仪表输入值为直流0~10mA、0~20mA、4~20mA等；以上三种输入类型的仪表测量范围需在订货时声明。

4 主要技术指标4.1显示方式：LED数码显示4.2基本误差：≤±0.5%F·S±1个字或≤±1.0%F·S±1个字二档4.3分辨力：1℃、0.1℃（测量范围在±200℃以内）4.4设定点误差：≤±0.5%F·S±1个字或≤±1.0%F·S±1个字二档4.5切换差：≤±0.5%F×S4.6冷端补偿：0℃~40℃范围内误差小于2℃4.7时间比例调节：（1）比例带4% （2）零周期40s4.8连续PID调节：（1）输出0~10mA(负荷阻值≤1K Ω )或4~20mA(负荷阻值≤500 Ω) (2)比例带P 4% （3）积分时间I2.5min (4)微分时间D 30s4.9超限报警：报警点为被测信号超过设定值越满量程的5%或指定，消警范围≤1.0%F·S。

XMT* 808系列 智能温度控制仪表 使用说明书（万能输入）万能输入版本2007目 录目 录 (1)安全注意标志 (3)第一章 概述 (3)第二章 技术指标 (4)2.1输入规格 (4)2.2测量精度 (4)2.3响应时间 (4)2.4调节方式 (4)2.5输出规格 (4)2.6通 讯 (4)2.7报警功能 (4)2.8隔离耐压 (4)2.9手动功能 (4)2.10电源供电 (4)2.11工作条件 (5)2.12产品认证 (5)第三章 产品选型 (5)3.1型号意义 (5)第四章 安装与接线 (5)4.1 XMT-808接线图 (6)4.2 XMTD-808接线图 (6)4.3 XMTA/E/F-808接线图 (7)4.4 XMTG-808接线图 (7)4.5 可控硅触发接线图 (8)第五章仪表面板说明 (8)5.1仪表面板图 (8)5.2面板说明 (8)第六章基本设置及操作 (9)6.1温度给定值设置 (9)6.2参数设置 (9)6.3手动/自切换 (9)6.4自整定操作 (9)6.5手动自整定 (10)1第七章功能及设置 (10)7.1操作流程图 (10)7.2参数功能说明 (11)第八章部分功能的补充说明 (16)8.1线性电流输出 (16)8.2时间比例控制 (16)8.3远传压力控制 (17)8.4热电偶冷端补偿 (17)第九章 仪表常用控制方式 (18)9.1二位式调节/仪表报警 (18)9.1.1二位式调节介绍 (18)9.1.2二位式调节举例 (18)9.2温度变送 (18)9.2.1温度变送介绍 (18)9.2.2温度变送举例 (18)9.3通讯功能 (18)9.3.1通讯功能介绍 (18)9.3.2通讯功能接线 (19)第十章 故障分析及排除 (20)附1：仪表参数提示符字母与英文字母对照表 (20)第十一章产品服务指南 (21)2安全注意标志在阅读说明书时会出现以下标志，分别表示“危险”、“注意”。

三、操作方法OUTATAL1AL2SETVVVPVSV13245867910修改数据：可通过按、或键来修改。

给定值。

仪表同时具备数据快速增减法和小数点移位法按键减小数据，按键增加数据，可修改数值位的小数点同时闪动（如同光标）。

按键并保持不放，可以快速地增加/减少数值，并且速度会随小数点会右移自动加快（3级 速度）。

而按键则可直接移动修改数据的位置（光标），操作快捷。

设置参数：2秒钟，即进入参数设置状态。

在参数设置状态下按键，仪表将依次显示各参数，例如上限报警值AL1、参数锁Loc 等等，如果参数没有锁上可用、、等键修改参数值。

按键并保持不放，可返回显示上一参数。

先按键不放接着再按键可退出设置参数状态。

如果没有按键操作，约30秒钟后会自动退出设置参数状态。

　仪表上电后，仪表上显示窗口显示测量值（PV ），下显示窗口显示给定值（SV ）。

输入的测量信号（输入断线或短路均可能引起）时，则闪动显示orAL ，此时仪表将自动停止控制。

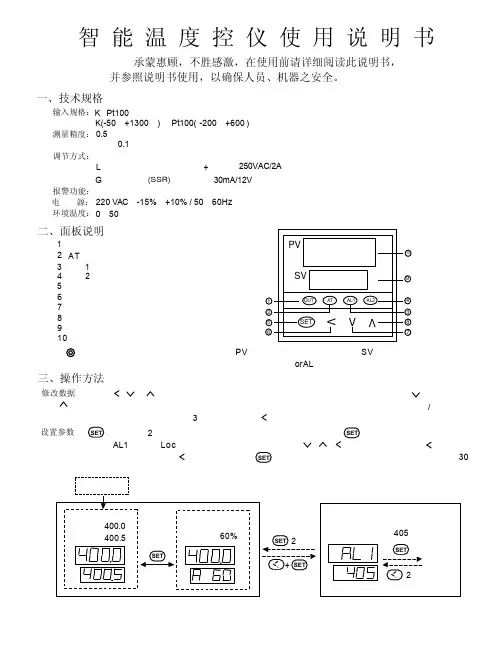

调节输出指示灯（1）报警（3）指示灯1报警（4）指示灯2（2）指示灯（本型号未使用）AT 显示转换（兼参数设置进入）（5）数据移位键（6）数据减少键（7）数据增加键（8）给定值显示窗（9）测量值显示窗（10）二、面板说明输入规格：K 、Pt100测量范围：K(-50－+1300)、Pt100(-200－+600)测量精度：0.5级测量显示分辨率：0.1℃调节方式：位式调节或带自整定功能的智能调节输出规格：继电器触点开关输出（常开+常闭），250VAC/2A L 固态继电器G 电压输出，(SSR)30mA/12V （用于驱动固态继电器）报警功能：上限报警电 源：220VAC ，-15%，+10% / 50－60Hz 环境温度：0－50℃智　能　温　度　控　仪　使　用　说　明　书承蒙惠顾，不胜感激，在使用前请详细阅读此说明书，并参照说明书使用，以确保人员、机器之安全。

一、技术规格超出量程四、自整定(AT)操作本系列采用的智能调节算法是应用了模糊规则进行PID 调节的一种新型算法，具有自整定功能并在调节中记忆被控对象的部分特以使效果最优化，无需人为调节参数，使用简便。

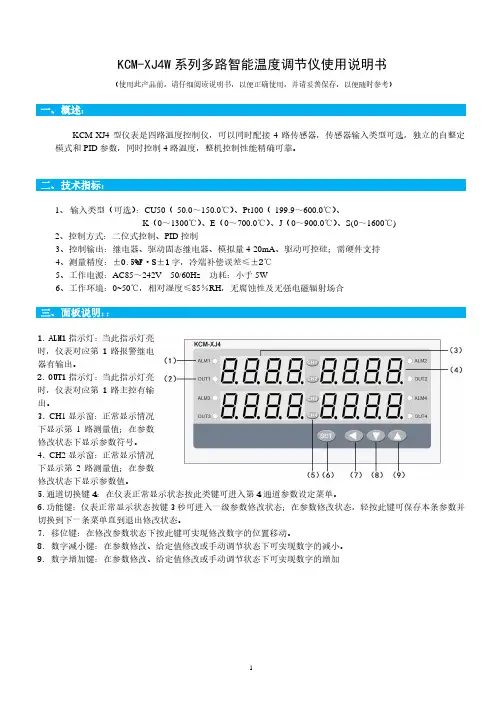

1XMT*JK208型两路(温差)智能温控仪表使用说明书（使用此产品前，请仔细阅读说明书，以便正确使用，并请妥善保存，以便随时参考）一、技术性能1、输入类型：CU50（-50.0～150.0℃）、Pt100（-199.9～600.0℃）、K （0～1300℃）、E （0～700.0℃）、J （0～900.0℃）2、控制方式：二位式控制、PID 控制（温差控制模式时，第二通道固定为二位式控制）3、输出方式：继电器220V 5A(阻性负载)4、固态继电器驱动信号：电流≥15mA 电压≥9V5、测量精度：±0.5F·S±1字，附加冷端补尝误差±1℃6、工作电源：AC 85～242V 50/60Hz功耗＜5W7、工作环境：0~50℃，相对湿度≤85％RH ，无腐蚀性及无强电磁辐射场合8、外型及开孔尺寸(mm)：XMT ：160×80×110开孔尺寸：156×76XMTA ：96×96×110开孔尺寸：92×92XMTD ：72×72×110开孔尺寸：68×68二、仪表面板及接线（参考）三、内部参数：一级菜单：公共参数地址提示符名称设定范围说明出厂值0000H LOCK 密码锁0～50密码锁为18时，允许修改所有参数，不为18时禁止修改所有参数180001H Sn 输入规格CU50（）、Pt100（）、K （）、E （）、J （）随机0002H dT 温差设定值±180.0当温差控制时有效－0003H CAL 温差上限报警±180.0－0004H t 输出周期0～120S 设定继电器控制时的动作周期10S 0005Hdp小数点位置0~10.无小数点;1.有小数点20006H P-SH 设定值上限P-SL ～满量程此参数限制了设定值的上限随机0007H P-SL 设定值下限量程起点～P-SH 此参数限制了设定值的下限随机0008H OPA控制方式0～10：常规双通道控制仪表；1：温差控制0009H DIS 温差时显示模式0～10：常规1：PV2显示温差，SV2显示设定温差000AHAdd地址1～64（1～9999分）仪表在集中控制系统中的编号(在带微型打印功能时，作打印间隔时间)1000BHbt波特率0～30：1200；1：2400；2：4800；3：96009600二级菜单：第一通道参数000CH SP1N 通道控制点设定范围由P-SL 、P-SH 决定每一通道控制点温度设定参数随机000DH AL1上限报警设定值范围由P-SL 、P-SH 决定随机000EH SC1误差修正值±20.0传感器的误差修正值0000FHP1比例系数0～100比例带＝P ×20其决定了系统比例增益的大小,P 越大,比例的作用越小,过冲越小,但太小会增加升温时间P=0时，转为二位式控制80010HI1积分时间0～3000设定积分时间，以解除比例控制所发生之残余偏差,太大会延缓系统达到平衡的时间,太小会产生波动2400011H D1微分时间0～200S 设定微分时间，以防止输出的波动,提高控制的稳定性300012H Hy1主控回差0.1～50.0只有二位式控制时才有意义 1.00013H At1自整定参数0~10：关闭自整定1：开启自整定0第二通道参数0014H SP2N 通道控制点设定范围由P-SL 、P-SH 决定每一通道控制点温度设定参数随机0015H AL2上限报警设定值范围由P-SL 、P-SH 决定随机0016H SC2误差修正值±20.0传感器的误差修正值00017HP2比例系数0～100比例带＝P ×20其决定了系统比例增益的大小,P 越大,比例的作用越小,过冲越小,但太小会增加升温时间P=0时，转为二位式控制80018H I2积分时间0～3000设定积分时间，以解除比例控制所发生之残余偏差,太大会延缓系统达到平衡的时间,太小会产生波动2400019HD2微分时间0～200S设定微分时间，以防止输出的波303动,提高控制的稳定性001AH Hy1主控回差0.1～50.0只有二位式控制时才有意义 1.0001BHAt1自整定参数0~10：关闭自整定1：开启自整定四、仪表使用1、一级菜单设置：按功能键（SET 键）3秒，进入一级菜单，此时“PV1显示窗”和“PV2显示窗”分别显示参数符号和参数值，可分别按◄（移位键）、▲、▼三键来更改参数值，修改完成后按SET 键保存进入下一个参数；同样方法修改其它参数。

XMT*-9000系列智能数显温度调节仪使用说明书一、概述ＸＭＴ*-９０００系列仪表为智能型双排四位显示仪表，分别显示测量值和设定值，仪表为四键操作，参数快捷设置，参数符号显示简洁，输入信息方便，控制方式有二位式、时间比例、模糊ＰＩＤ,具有参数自整定功能，仪表采用进口超强抗干扰芯片设计、质量可靠，红绿双色双排数码管分别同时显示测量值与设定值。

二、主要技术参数1、测量误差：±0.5F·S±1字，附加冷端补尝误差±1℃2、继电器输出触点容量：阻性负载220V /7A3、驱动固态继电器信号输出：驱动电流≥15mA ，电压≥9V4、驱动可控硅脉冲输出：幅度≥3V ，宽度≥40us 的移相或过零触发脉冲5、控制周期：继电器输出为2～120秒，其它为2秒6、工作电源：AC85V ～242V （开关电源）,50/60Hz ，或其它特殊定货7、工作环境：0~50℃，相对湿度≤85％RH ，无腐蚀性及无强电磁辐射场合三、型号和规格常用输入信号及测控范围（特殊规格可另订货）传感器名称分度号测控范围热电偶镍铬－铜镍E 0~700℃镍铬－镍硅K 0~1300℃铂铑10%－铂S 0~1600℃铁—铜镍J 0～900℃热电阻铜电阻CU50-50.0~150.0℃铂电阻PT100-199.0~200.0℃、-199.9~600.0℃四、仪表面板布置五、内部参数及流程图序号提示符名称说明设定范围出厂值一级菜单SP 控制点设定按▼▲键设定所需控制点的温度全范围随机二级菜单1AL1报警1只有一路报警时采用报警1，需上下限或上下偏差两路报警时才采用报警2作下限或下偏差报警，有报警输出时相应报警指示灯点亮全范围随机2AL2报警23SC传感器误差平移修正测量值有误差时可以通过此项值加或减修正,±20.004P比例带P 值类似常规PID 调节器的比例带,但变化相反,P 值越大,比例、微分的作用成正比增强,P 值越小,比例、微分的作用相应减弱,P 参数值与积分作用无关。

系列数字（温度）显示调节仪使用说明书ISO9001质量体系认证企业一、概述系列数字式（温度）显示调节仪采用大规模集成电路，与传统的XC系列动圈式温度调节仪表和T系列电子式温度指示调节仪相比，具有精度高，抗震性能强，可靠性高，安装方便，读数清晰，无视差，可远距离观察等优点。

产品广泛应用于化工，轻工，纺织，冶金，医疗，家用电器，实验室，农业，种子发芽，细菌培养，家禽孵化，蘑菇培养，蔬菜大棚，水产养殖，塑料机械，包装机械，食品烤箱，制冷，照相冲洗，服装定型，热处理，发酵，制糖，橡胶硫化等行业，作-200℃～+1600℃范围内的温度测量和自动化控制，配上相应的传感器还可以用于对压力，流量，液位等物理量的显示和控制。

（此产品在使用前，请仔细阅读说明书，以便正确地使用并妥善保存）二、仪表型号命名规则: XMZ□单显示仪表XMT□□□□□配用传感器类型：1：热电偶，2：热电阻， 3：电压信号，4：电阻信号，5：电流信号报警种类：0：无报警，1：上限报警， 2：下限报警。

调节方式：0：二位开关式，2：三位开关式 3：时间比例式，6：可控硅移相触发调节， 7：单相可控硅过零触发调节， 8：三相可控硅过零触发调节， 9：连续PID调节。

设定方式：2：电位器设定（8：XMTDA 专用， 1：XMT专用），外型尺寸：（见四部分）全量程显示调节型仪表。

三、主要技术性能和指标：1、显示精度≤1.0％F.S±1个字（除S分度号仪表在800℃-1600℃范围内，其它分度号仪表在全量程范围内均满足上述精度要求。

） 2、设定精度≤1.0％F.S±1个字4、时间比例调节：㈠比例带3-6％，㈡零周期：30S±10S5、输出脉冲信号：幅度大于3V，宽度大于40μS的移相或过零触发脉冲，6、PID调节：1）输出0-10mA或4-20mA两档，2）负载：800±80Ω3）P（比例带）：3-6％，4）I（积分时间）：1500S， 5）D（微分时间）：30S。

执行标准：Q/ZT153-1998XM系列数字温度指示调节仪使用说明书安装、使用产品前，请阅读说明书1 概述XM系列数字温度指示调节仪采用大规模集成电路和先进的非线性校正技术，具有准确度高、可靠性好、抗干扰能力强等众多优点。

仪表外表尺寸多样，控制方式完备，输入与输出配接灵活，可广泛用于塑料、橡胶、包装、食品机械及冶金、制冷、化工、医疗等行业作-200℃~1800℃范围内的温度流量和自动控制，配上相应的传感器也可用于压力、流量、液位等参数的指示和调节。

2 型号编制说明说明：1）热电偶输入和热电阻输入的仪表测量范围均可指定，表1仅供参考。

2）a.电压信号输入的仪表输入值为直流0~20mV、0~100mV、0~5V、1~5V等。

b.配远传电阻式压力变送器的仪表输入值为0~400Ω。

c.电流信号输入的仪表输入值为直流0~10mA、0~20mA、4~20mA等；以上三种输入类型的仪表测量范围需在订货时声明。

4 主要技术指标4.1显示方式：LED数码显示4.2基本误差：≤±0.5%F·S±1个字或≤±1.0%F·S±1个字二档4.3分辨力：1℃、0.1℃（测量范围在±200℃以内）4.4设定点误差：≤±0.5%F·S±1个字或≤±1.0%F·S±1个字二档4.5切换差：≤±0.5%F×S4.6冷端补偿：0℃~40℃范围内误差小于2℃4.7时间比例调节：（1）比例带4% （2）零周期40s4.8连续PID调节：（1）输出0~10mA(负荷阻值≤1K Ω )或4~20mA(负荷阻值≤500 Ω) (2)比例带P 4% （3）积分时间I2.5min (4)微分时间D 30s4.9超限报警：报警点为被测信号超过设定值越满量程的5%或指定，消警范围≤1.0%F·S。

WXDZ系列智能温度调节仪是一种经济型的智能工业调节仪表,广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的温度、流量、压力、液位等的自动控制系统。

主要特点●热电偶、热电阻、模拟量、频率脉冲等多种信号自由输入,量程自由设置。

●软件调零，冷端单独测温，放大器自稳零，显示精度优于0.5%FS。

●模糊理论结合传统PID方法，控制快速平稳，先进的自整定方案。

●输出可选：继电器触点、逻辑电平、可控硅单相或三相过零和移相触发脉冲、模拟量，另附二路可定义的报警触点输出。

●输入热电偶分度号：K E S J T B R N；热电阻分度号：Pt100 JPt100 Cu50；线性信号： 0V～5V 1V～5V 0mA～10mA 0mA～20mA 4mA～20mA；●基本误差：±0.5%FS。

●分辨力：1℃。

●采样周期： 2次/s。

●报警方式：上限，下限，上偏差，下偏差，区间外，区间内●报警输出：继电器触点 AC 250 V 3 A（阻值）●控制输出：继电器触点 AC 250 V 3 A（阻值）辑电平 DC（0～12）V过零触发脉冲:光偶可控硅输出 1A 600V。

移相触发脉冲:光偶可控硅输出 1A 600V。

0mA～10mA电流输出（负荷阻值600Ω以下）。

0mA～20mA电流输出（负荷阻值600Ω以下）。

4mA～20mA电流输出（负荷阻值600Ω以下）。

●控制方式：PID控制、时间比例、位式控制。

●电源电压: 85 V ～264 V AC(50Hz, 60Hz)。

●工作环境: 温度0℃～50℃、湿度 < 85%RH的无腐蚀性场合；功耗 < 5W 。

请参照下列代码确认送达产品是否与您指定的型号一致。

本产品符合Q/3204BWI 001-2004 XMT系列智能温度PID调节仪标准的要求报警方式：0—无 1—上限报警 2—下限报警 3—上下限报警变送输出：0—无 1—4mA～20mA输出方式位式 1 –二位式 3 –三位式 6—断续PID 7—连续PID 8—PID自整定传感器类别：1—热电偶 2—热电阻输出方式：0—继电器 1—0V～10V 2—4mA～20mA 3—0V～5V 4—单相移相触发 5—三相移相触发 6 — 12V逻辑电平 7—过零触发外形与盘面开孔尺寸表 （表一） 单位：mm● 热电偶输入，应使用对应的补偿导线。

接线图：N0:2.2AL G 1 +G 1 -A L M 1注意：仪表接线以仪表壳体图为准I苏州工业园区天和仪器有限公司地 址:（Add）：苏州工业园区通园路199号联发工业园5幢 联系电话:(Tel)************** 售后服务:（Tel）传 真:（Fax）邮 编:（P.C）：215021XMT9000系列全功能智能化温度调节仪系列全功能智能化温度调节仪使用说明书使用说明书感谢您选用本公司产品，XMT □—9000系列全功能智能化温度调节仪是天和公司在引进国外温控类仪表先进技术基础上替心研发的高新产品，本仪表以较高级的模糊PID 算法为基点，配以输入信号软件切换及多规格的输出控制方式能适应绝大多数工况控制场合。

本产品控制理念新颖、PID 算发独特、软件简练易懂，是一款功能全、档次高、适应面广、工作稳定可靠的智能化工控仪表。

其综合性能可与进口产品相媲美，是进口产品的理想替代品。

XMT □—9000系列全功能智能化温度调节仪适用于工况环境复杂且控制要求较高的场所，如生化制药机械、烫印定型机械、印刷包装机械、塑胶化工机械、冶金锻造设备等。

本产品硬件经严格筛选并采用先进的SMT 贴片技术批量生产。

在使用本产品过程中遇到疑难问题请致电附近的经销商或拨打本公司技术服务热线*************。

本仪表开机时上排显示输入分度号，下排显示字母”nhkj”拼音字符首位，以此作为产品标识，同时用于防止软件的盗版与侵权。

□ 产品特点 ● 模糊控制算法――――模糊理论结合传统PID 方法，控制快速平稳 。

● 万能信号输入――――热电偶、热电阻、模拟量等多种信号自由选择输入。

● 直流关机节电――――关闭加热输出进入休眠状态，节约能源。

● 运行出错提示――――调节错误、输入错误、操作错误仪表显示E RRO 提示符。

● 温区连续选定――――自行决定温区，锁定上限和下限避免错误设定引起问题。

● 输入异常保护――――热电偶、热电阻断线保护，热电偶反接报警与保护。

YL-6000智能型数字温度控制器 使用说明书此产品使用前，请仔细阅读说明书，以便正确使用，并妥善保存，以便随时参考。

操作注意断电后方可清洗仪表。

清除显示器上污渍请用软布或棉纸。

显示器易被划伤，禁止用硬物擦拭或触及。

禁止用螺丝刀或书写笔等硬物体操作面板按键，否则会损坏或划伤按键。

1． 产品确认本产品适用于电热干燥、电热恒温、恒温水槽、细菌培养、生化培养等设备的温度控制；可广泛应用于医疗器械、实验室仪器等设备的温度控制。

本产品是一种智能化的仪表，它的半比例控制算法经调整后或自动整定的无超调PID 算法非常适合医疗器械和实验室仪器的要求，功能齐全，使用方便，是模拟式数显温控仪的最佳的更新换代产品。

请参照下列代码表确认送达产品是否和您选定的型号完全一致。

■ 产品代码YL □-□□□□□-□ □ □—□ 3：绝对值报警。

① ②③④⑤⑥ ⑦ ⑧ *报警常开需注明。

①面板尺寸（mm ） ⑤传感器类型 D:96×96；E:72×72 2:热电阻 ②系列代码 ⑥加热控制输出③加热控制类型 R ：继电器；V ：外接SSR ；W/WG ：外接可控硅； 3:半比例控制 G ：可控硅16A 。

4:自动整定两位PID 控制 ⑦定时形式④附加输出类型 缺省：上电后立即计时，定时设定值永久保存； 0：无附加输出；1：上限偏差报警； -2；到设定温度才计时，定时设定值不保存。

2：带延时的制冷控制（YLE 仪表无此功能）； ⑧分度号和量程范围（分度号为Pt100）2． 安装2.1 注意事项 阳光的直射。

（1）仪表安装于以下环境 热辐射积聚之处。

大气压力：86~106kPa 。

2．2 安装过程环境温度：0~50℃。

（1）按照盘面开孔尺寸在盘面上开孔。

相对湿度：45~85%RH 。

（2）多个仪表安装时，左右两孔间的距离应大于 （2）安装时应注意以下情况 25mm ；上下两孔间的距离应大于30mm 。

XMT数字温度指示调节仪是怎么接线的，原理是什么？
相：接电源火线；中：接电源零线；地：接地。

总：出线的总控制；高.低：出线的高.低温档接头
第七个接头应该也在背面，是另三个接头的共用回线。

这是温调仪的常规接法，精慧的怎么接，还是问你地电工，确保安全！
请问，XMTD-2201温控仪通过热电偶控制管道加热带上温度
要看你是控制在某一个点的温度还是控制在一定范围的，这两个的接线方法是不一样的。

控制在一点上的接法是：相接L，中接N，中和低连起来，总接接触器线圈A2,A1接L就可以了，主触头接加热带。

控制在一带的接法（也就是上下限）如图：。
