第8节信号处理电路
- 格式:ppt
- 大小:3.04 MB
- 文档页数:2
液晶彩电信号处理与控制电路概述 液晶彩电信号处理与控制电路主要包括输入接口电路、公共通道电路、视频解码电路、A/D转换电路、去隔行处理电路、SCALER电路、微控制器电路和伴音电路等,这些电路一般安装在一块电路板上,此电路板一般称之为“主板”。
主板电路是液晶彩电最关键、最复杂的电路部分,作为维修人员,必须掌握其基本工作原理与信号流程。
第一节液晶彩电输入接口电路介绍 液晶彩电与其他设备之间连接使用,接收视频和音频信号需要通过特定标准的结合方式来实现,这些拥有固定标准的输入方式就是输入接口。
液晶彩电的输入接口负责接收外来视频和音频信号,常见的输入接口有HDMI接口、DVI接口、VGA接口、YPbPr色差分量输入接口、S端子接口、AV音频/视频输入接口、ANT天线输入接口、RS-232C接口等,此外,一些多媒体娱乐功能丰富的液晶彩电产品还配有USB接口、IEEE 1394接口和读卡器插槽等。
图3-1是Philips 32TA2800液晶彩电各输入接口示意图。
图3-1 Philips 32TA2800液晶彩电各输入接口示意图 从图中可以看出,Philips 32TA2800液晶彩电设置有AV1、S-Video、YPbPr、DSUB(VGA)、DVI-D等多个输入接口。
下面对液晶彩电中常用的输入接口作一简要介绍。
一、ANT天线输入接口 ANT天线输入接口也称RF射频接口,是家庭有线电视采用的接口模式。
RF的成像原理是将视频信号(CVBS)和音频信号相混合编码后输出,然后在显示设备内部进行一系列分离/解码的过程输出成像。
由于步骤烦琐且音、视频混合编码会互相干扰,所以它的输出质量是最差的。
目前生产的液晶彩电都具有此接口,接收时,只需把有线电视信号线连接上,就能直接收看有线电视。
ANT天线输入接口外形如图3-2所示。
图3-2 ANT天线输入接口二、AV接口 AV接口是液晶彩电上最常见的端口之一,标准视频接口(RCA)也称AV接口,通常都是成对的白色的音频接口和黄色的视频接口,它通常采用RCA(俗称莲花头)进行连接,使用时只需要将带莲花头的标准AV线缆与相应接口连接起来即可。
信号调理电路信号调理电路就是信号处理电路,把模拟信号变换为用于数据采集、控制过程、执行计算显示读出或其他目的的数字信号。
是指利用内部的电路,如滤波器、转换器、放大器等来改变输入的讯号类型并输出。
在实际应用中工业信号有些是高压,过流,浪涌等,不能被系统正确识别,必须调整理清。
信号调理电路原理信号调理电路往往是把来自传感器的模拟信号变换为用于数据采集、控制过程、执行计算显示读出和其他目的的数字信号。
模拟传感器可测量很多物理量,如温度、压力、力、流量、运动、位置、PH、光强等。
但是传感器信号不能直接转换为数字数据,因为传感器输出是相当小的电压、电流或变化,因此,在变换为数字数据之前必须进行调理。
调理就是放大,缓冲或定标模拟信号,使其适合于模/数转换器(ADC)的输入。
然后,ADC对模拟信号进行数字化,并把数字信号送到微控制器或其他数字器件,以便用于系统的数据处理。
信号调理电路技术1.放大放大器提高输入信号电平以更好地匹配模拟-数字转换器(ADC)的范围,从而提高测量精度和灵敏度。
此外,使用放置在更接近信号源或转换器的外部信号调理装置,可以通过在信号被环境噪声影响之前提高信号电平来提高测量的信号-噪声比。
2.衰减衰减,即与放大相反的过程,在电压(即将被数字化的)超过数字化仪输入范围时是十分必要的。
这种形式的信号调理降低了输入信号的幅度,从而经调理的信号处于ADC范围之内。
衰减对于测量高电压是十分必要的。
3.隔离隔离的信号调理设备通过使用变压器、光或电容性的耦合技术,无需物理连接即可将信号从它的源传输至测量设备。
除了切断接地回路之外,隔离也阻隔了高电压浪涌以及较高的共模电压,从而既保护了操作人员也保护了昂贵的测量设备。
4.多路复用通过多路复用技术,一个测量系统可以不间断地将多路信号传输至一个单一的数字化仪,从而提供了一种节省成本的方式来极大地扩大系统通道数量。
多路复用对于任何高通道数的应用是十分必要的。
5.过滤滤波器在一定的频率范围内去处不希望的噪声。
信号处理的基本原理
信号处理是一种通过对输入信号进行处理来提取信息或改变信号特性的过程。
其基本原理包括信号采样、信号变换、滤波和重建等步骤。
首先,信号处理的第一步是信号采样。
采样是将连续时间的模拟信号转换为离散时间的数字信号的过程。
通过在一定的时间间隔内对信号进行取样,可以获取信号在这些时间点上的数值。
接下来,采样得到的离散信号可以进行一系列的变换。
常见的变换包括傅里叶变换、小波变换、离散余弦变换等。
这些变换可以将信号在时域上转换到频域上,或者将信号从一种表示形式转换为另一种表示形式。
通过变换,可以获得信号的频谱信息、能量分布、特定频率组成等。
在信号处理中,滤波是一个重要的步骤。
滤波可以去除信号中不需要的频率成分,或者增强感兴趣的频率成分。
常用的滤波器有低通滤波器、高通滤波器、带通滤波器等。
滤波可以帮助改善信号质量、减少噪音干扰、提取出特定频率的信号成分等。
最后,为了将离散信号转换回连续时间的模拟信号,信号处理需要进行重建。
重建是将离散信号恢复为连续信号的过程。
常见的重建方法有插值、滤波和模拟信号恢复等。
通过重建,可以还原信号的连续性和平滑度。
综上所述,信号处理的基本原理包括信号采样、信号变换、滤波和重建。
这些步骤可以帮助提取信息、改善信号质量、滤除
噪音等,广泛应用于通信、音频处理、图像处理、生物医学等领域。

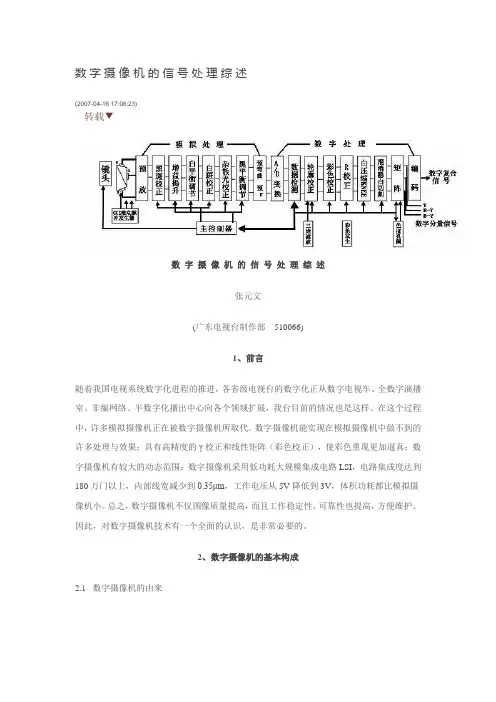

数字摄像机的信号处理综述(2007-04-16 17:06:23)转载▼数字摄像机的信号处理综述张元文(广东电视台制作部510066)1、前言随着我国电视系统数字化进程的推进,各省级电视台的数字化正从数字电视车、全数字演播室、非编网络、半数字化播出中心向各个领域扩展,我台目前的情况也是这样。
在这个过程中,许多模拟摄像机正在被数字摄像机所取代。
数字摄像机能实现在模拟摄像机中做不到的许多处理与效果;具有高精度的γ校正和线性矩阵(彩色校正),使彩色重现更加逼真;数字摄像机有较大的动态范围;数字摄像机采用低功耗大规模集成电路LSI,电路集成度达到180万门以上,内部线宽减少到0.35μm,工作电压从5V降低到3V,体积功耗都比模拟摄像机小。
总之,数字摄像机不仅图像质量提高,而且工作稳定性、可靠性也提高,方便维护。
因此,对数字摄像机技术有一个全面的认识,是非常必要的。
2、数字摄像机的基本构成2.1 数字摄像机的由来三片CCD摄像器件输出的信号经过相关双重取样电路及预放处理后,得到的是模拟图象信号,摄像机的数字化最多只能从预放器后的信号处理电路开始,因此,数字化的摄像机叫做数字信号处理摄像机,数字摄像机是通俗化的叫法。
然而,信号处理通道中进行模/数转换(即A/D变换)的位置可前可后,位置前后与A/D变换选取的量化比特数有关,这就产生了信号处理通道中数字化程度的差别。
目前,数字摄像机的品牌中,主要有10bit数字摄像机和12bit数字摄像机两种(均指的是A/D变换的量化比特数)。
不管数字摄像机中信号处理通道的数字化程度怎样,它的基本构成原理与各部分的作用与模拟摄像机相同。
数字摄像机视频信号处理系统中A/D变换的量化比特数不论是采用10bit的还是12bit的,最终输出都是符合ITU-R601标准的10bit数字信号。
输出形式有Y、R-Y、B-Y数字分量信号;或经数字编码器输出的数字复合信号;有的摄像机为了延伸电缆传输距离,使用机头内部光纤适配器把数字分量信号直接送入适配器变成光信号,用光缆传输,使传输距离达到1-2千米以上。
第8章信号处理电路一、填空题1.有源滤波电路中的集成运放工作在线性区,集成运放的作用是作为放大元件,电路中通常引入一个负反馈。
2.电压比较器中的集成运放工作在非线性区,集成运放的作用是作为开关元件,集成运放一般工作在开环状态。
3. 信号处理电路中,为了在有效信号中抑制50Hz的工频干扰,应该选用带阻滤波器;为了抑制频率高于20MHz的噪声,应该选用低通滤波器。
4. 信号处理电路中,为了保证有效信号为20Hz至200kHz的音频信号,而消除其他频率的干扰及噪声,应该选用带通滤波器;为了抑制频率低于100Hz的信号,应该选用高通滤波器。
二、选择题1. 某一滤波电路,只允许频率低于200Hz或者高于300kHz的信号通过,则该电路是(D )A、高通滤波器B、低通滤波器C、带通滤波器D、带阻滤波器2. 某一滤波电路,能够将频率高于800KHz的信号全部过滤掉,则该电路是(B )A、高通滤波器B、低通滤波器C、带通滤波器D、带阻滤波器3. 某一滤波电路,只有频率在80Hz至120kHz之间的信号才能通过,则该电路是(C )A、高通滤波器B、低通滤波器C、带通滤波器D、带阻滤波器4. 某一滤波电路,能够将频率低于50MHz的信号全部过滤掉,则该电路是(A )A、高通滤波器B、低通滤波器C、带通滤波器D、带阻滤波器三、判断题1、电压比较器的输出只有两种状态:高电平和低电平。
(对)2、在电压比较器中,集成运算放大器常工作在非线性区。
(对)3、在电压比较器中,集成运算放大器常工作在线性区。
(错)4、从电路结构看,电压比较器中的集成运算放大器常处于开环状态。
(对)5、从电路结构看,电压比较器中的集成运算放大器常处于闭环状态。
(错)6、过零比较器的门限电平等于零。
(对)7、单限比较器是指只有一个门限电平的比较器。
(对)8、为了使电压比较器输出状态的转换更加快速,可以在电路中引入正反馈。
(对)9、为了使电压比较器输出状态的转换更加快速,可以在电路中引入负反馈。
A V100工作原理分析第一节整机组成A V100的整机由以下五个部分组成一、供电电源电路:提供各单元电路所需要的工作电压。
二、输入、合成解码、音量调节及爆棚驱动电路:对各输入信号源之间的选择、合成解码及各声道进行独立音量调节;A V100比以往机型增加了“爆棚驱动”功能。
三、整机控制电路:由整机CPU和面板控制电路组成,完成对整机控制。
四、麦克风电路由前级放大和混响处理电路组成。
五、功率放大及保护电路对音频小信号进行后级功率放大,同时对功放电路和音箱实行自动保护。
第二节电源电路作用是为整机各单元电路提供所需的各种工作电压。
A V100采用了一只功率为133W的环形变压器。
A V100的中置和环绕声道分别采用了LM1875和LM4731, LM4731是两声道功率放大IC,它采用了独立的正电源供电,这样可以保证两个环绕之间不会有大太的串音;与以往的机型相比在供电上增加了±22V供电,VER2.6以上的A V100具有待机功能,在待机状态时CPU将主功放电路±36V供电断开,使得主功率放大部分不工作从而达到待机的目的。
电源电路如下图:~220V50HZ第三节输入选择、合成解码及音量调节电路A V100的合成解码功能是从L、R声道采样后,经过低通滤波器和加减法器处理得到C、SR 、SL及SW各声道信号来实现的。
在此电路中采用电子模拟开关来实现各种状态之间的切换。
具体信号流程图见下图:一、输入选择和模式切换电路A V100有三种音源输入方式分别为:VCD、DVD和5.1CH。
它们之间的转换是通过电子模拟开关来实现的。
在此电路中用了两种电子模拟开关IC:CD4052(双通道四选一)和CD4053(三通道二选一),它们的真值表如下:A B X0 X1 X2 X30 01111CD4052真值表A1X B Y CX1 1Y0Y11X0ZZ0Z1CD4053真值表在本电路中还有两个重要的控制信号SEL和MUT1,当SEL为高电平时,电路此时处于外接5.1声道输入状态;当SEL为低电平时,电路处于合成解码状态;当MUT1为高电平时,“爆棚驱动”功能被启动;当SEL和MUT1都为低电平时电路处于标准声场处理状态,我们对它的具体工作过程进行分析:当按动面板上的“输入”键时,面板ICPT6311对其进行识别,然后给整机CPU 发出一个请求执行指今,之后CPU N100第32脚返回一个数据信号到M62446,按照“输入”按键状态,由M62446第1、2、3、4脚发出相应的高低电平,通过它们的高低电平组合使得电子开关在VCD→DVD →5.1CH输入之间循环选择,此时主要可分为两种状态:二种模拟输入状态和5.1输入状态。
室外设备故障分析与判断第一节区分室内外故障当信号点灯电路、道岔控制电路和轨道电路发生故障时,第一步同时也是最关键的一步就是要确切区分故障点在室内还是室外。
一、信号点灯电路(一)控制台复示器闪光,且发生灯丝断丝报警,说明禁止信号点灯电路故障。
对于进站或接车进路来说,虽然复示器闪光还包括1DJF因故掉下的因素,但此时不会发生断丝报警。
先在分线盘处测试禁止信号的点灯电压,如果有交流,可断定故障点在室外;如电压为0V或较小,可初步确定室内开路,再看组合侧面的保险,如果是好的,则故障点在室内,如果保险断,且换上保险又烧断,说明线路混线,还需再次区分室内外。
在分线盘上拆下一根故障回路的电缆线,先测室内部分的回路电阻,如果有一定阻值,则室内混线;如果电阻为无穷大,则故障点在室外,再测室外回路的环阻,若阻值小于信号点灯变压器一次侧电阻,说明故障出在电缆和一次侧线圈上,若阻值约等于一次侧电阻与电缆线路电阻之和,说明故障出在点灯变压器二次侧的回路上,此时,对于带预告的进站信号机来说,如果烧的是XJF的保险,还要考虑预告黄灯回路混线的因素。
BX-30变压器一次侧电阻为100Ω左右,电缆回路电阻为23.5Ω/cm。
(二)信号开放后自动关闭,复示器一直闪光,说明允许灯光点灯电路混线。
可运用禁止信号混线时的查找办法区分室内外。
此时,如主体信号机设有预告或复示信号时,且烧的是XJF保险,还要考虑预告绿灯或复示信号点灯电路混线的因素。
(三)信号开放后,复示器闪几下光而自动关闭,说明允许灯光点灯电路故障。
如开放的允许信号同时点亮两个灯,先要区分哪个灯位故障,然后,在分线盘上测故障灯位的环阻,若阻值为无穷大或大大于点灯变压器一次侧电阻,则室外故障;如环阻值正常(一次侧电阻加上线路电阻),说明不是室内开路就是室外点灯变压器二次侧回路故障,需再作区分。
将电表拧至交流250V挡,将表笔接在故障回路的端子上,同时联系操纵人员重复开放一次,瞬间测到电压,室外故障;无电压或较小,室内故障。
