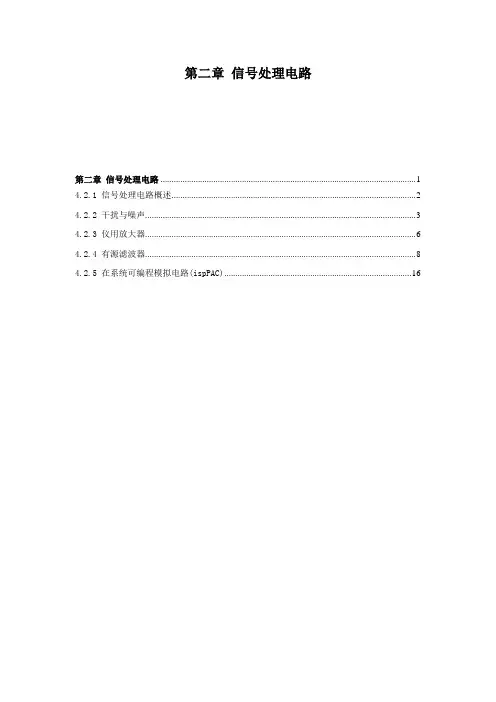

第二章信号处理电路第二章信号处理电路 (1)4.2.1 信号处理电路概述 (2)4.2.2 干扰与噪声 (3)4.2.3 仪用放大器 (6)4.2.4 有源滤波器 (8)4.2.5 在系统可编程模拟电路(ispPAC) (16)4.2.1 信号处理电路概述一、信号处理电路的作用一个典型的电子系应该包括三个部分：信号获取、信号放大与处理、信号执行。
下图是一个微机组成的测控系统框图。
二、信号处理电路的组成信号处理电路通常由放大器、滤波器和线性化处理等电路组成，它是A/D转换器或是显示器之前的必可少的电路。
下图是振动分析系统的(测电梯擅动)原理框图：根据不同的传感器要求，信号处理电路能完成各种处理，如电荷/电压转换、电流/电压转换、频率/电压转换、阻抗变换等，并对变换后的电信号实现放大、有源滤波或运算。
其中电信号放大器也应根据不同的要求来选：电荷放大器、仪表用放大器、程控放大器、隔离放大器等。
PV-96电荷传感器：电荷灵敏度10000pC/g，AD544L输出灵敏度33V/ g，当C=300pF，R=100G，测试频率范围0.1～10Hz，噪声电平范围为0.6×10-6V，加速度测量范围为2×10-6～10-1 g。
目前，信号处理电路已设计成专用集成电路(ASIC)，它们有：可编程数据放大器、高共模抑制比隔离放大器模块、集成调制解调器、模拟开关、采样/保持器、开关电容滤波器等。
4.2.2 干扰与噪声一、干扰与噪声源在工业与自然界中，存在着各种干扰源(噪声源)，如大功率电力电子器件的接入、大功率用电设备的开启与断开、雷击闪电等都会使空间电场和磁场产生有序或无序的变化，这些都是干扰源(或噪声源)。
这些源产生的电磁波或尖峰脉冲通过磁、电耦合或是通过电源线等路径进入放大电路，各种电气设备，形成各种形式的干扰。
下面是几种比较典型干扰对信号波形的影响。
干扰源有来自电子系统的外部，也存在在电路和电子系统内部。
