大型回转式钻机施工安全技术交底1. 引言本文档旨在对大型回转式钻机施工过程中的安全技术进行交底，以确保施工人员的安全，避免事故的发生。
钻机施工过程中需要注意的安全事项包括以下几个方面：施工前的准备工作、工作场所的安全管理、设备运行的安全操作、防护装备的使用和现场紧急事故处理等。
2. 施工前的准备工作在进行大型回转式钻机施工前，必须进行一系列的准备工作，以确保施工作业的安全进行。
以下为准备工作的具体内容：2.1 施工方案制定制定详细的施工方案，包括工作的流程、时间安排和安全措施等。
施工方案应该符合相关法规和标准，并经过安全专家的评审。
2.2 前期勘察和检测对施工地点进行勘察和检测，了解地质情况、地下管线和周围环境等。
根据勘察结果制定相应的安全措施。
2.3 安全设备和工具的准备准备好必要的安全设备和工具，包括安全帽、防护眼镜、防护手套、呼吸器等。
确保这些安全装备的完好，工作人员必须使用符合相关标准和规定的设备。
3. 工作场所的安全管理在施工现场，需要严格管理工作场所，确保工作人员的安全。
以下为工作场所的安全管理要点：3.1 周边安全区域设定在施工现场周围设置安全区域，确保无关人员不进入施工现场。
安全区域应该明确标记，并设置警示标语。
3.2 通道和出入口的保留保持施工现场通道和出入口的畅通，方便工作人员的进出和紧急情况的疏散。
3.3 现场标识和警示在施工现场设置明显的标识和警示牌，提示工作人员注意安全事项和危险区域。
4. 设备运行的安全操作大型回转式钻机是施工过程中的关键设备，必须进行安全操作，以确保工作人员的安全。
以下为设备运行的安全操作要点：4.1 钻机操作人员要求钻机操作人员必须持有相应的操作证书，熟悉钻机设备的结构和工作原理，并经过相关的安全培训。
4.2 设备巡检和维护定期进行设备的巡检和维护，确保设备的安全和正常运行。
修理、更换不合格或有缺陷的部件，提高设备的可靠性。
4.3 施工人员的安全操作施工人员在操作钻机时必须严格遵守相关的安全操作规程，正确使用设备，避免操作中的危险行为。

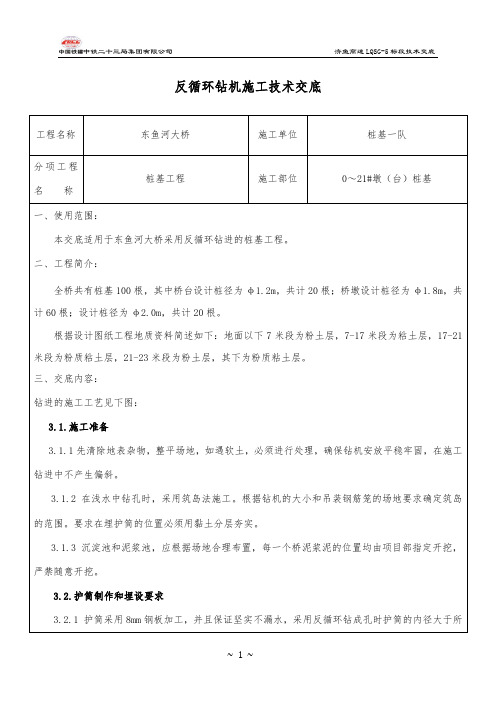

反循环钻机施工技术交底工程名称东鱼河大桥施工单位桩基一队分项工程桩基工程施工部位0～21#墩（台）桩基名称一、使用范围：本交底适用于东鱼河大桥采用反循环钻进的桩基工程。
二、工程简介：全桥共有桩基100根，其中桥台设计桩径为φ1.2m，共计20根；桥墩设计桩径为φ1.8m，共计60根；设计桩径为φ2.0m，共计20根。
根据设计图纸工程地质资料简述如下：地面以下7米段为粉土层，7-17米段为粘土层，17-21米段为粉质粘土层，21-23米段为粉土层，其下为粉质粘土层。
三、交底内容：钻进的施工工艺见下图：3.1.施工准备3.1.1先清除地表杂物，整平场地，如遇软土，必须进行处理，确保钻机安放平稳牢固，在施工钻进中不产生偏斜。
3.1.2 在浅水中钻孔时，采用筑岛法施工。
根据钻机的大小和吊装钢筋笼的场地要求确定筑岛的范围。
要求在埋护筒的位置必须用黏土分层夯实。
3.1.3沉淀池和泥浆池，应根据场地合理布置，每一个桥泥浆泥的位置均由项目部指定开挖，严禁随意开挖。
3.2.护筒制作和埋设要求3.2.1 护筒采用8mm钢板加工，并且保证坚实不漏水，采用反循环钻成孔时护筒的内径大于所施工孔径20-40cm。
3.2.2 护筒埋设高出施工水位或地下水位2.0m,并高出施工地面0.3m。
3.2.3 护筒的埋设还应符合下列规定：在岸滩上、黏性土、粉土不小于2m，，当表层土松软时，将护筒埋置在较坚硬密实的土层中至少1m。
3.2.4 筑岛施工时，护筒埋入河床以下1.0m，如果地质条件不良，应加深埋设。
3.2.5 护筒埋设时周边必须用黏土分层夯实。
3.2.6 护筒顶面位置允许偏差为5cm，斜度为1%。
3.3. 反循环钻钻孔施工3.3.1 钻机就位前，对主要机具及配套设备进行检查、维修。
3.3.2 钻孔前，按照每根桩钻进技术交底书写在板面上挂设在钻台上。
3.3.3 开钻时宜低挡慢速钻进，钻至护筒以下1米后再以正常速度钻进。
使用反循环钻机钻孔，应将钻头提离孔底20厘米，待泥浆循环通畅后方可开钻。

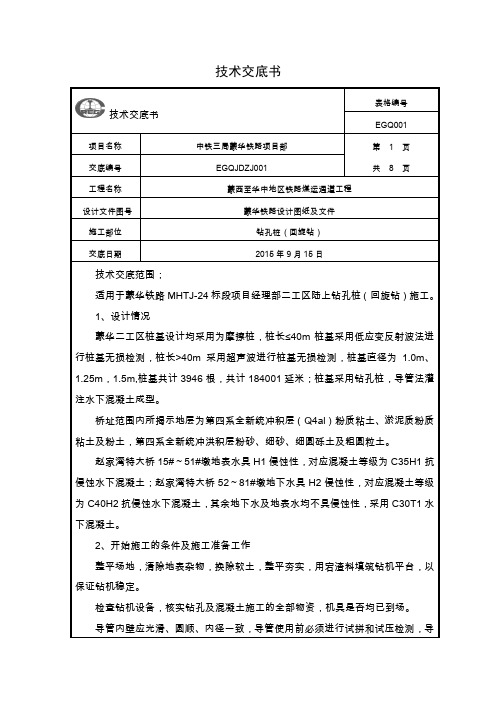

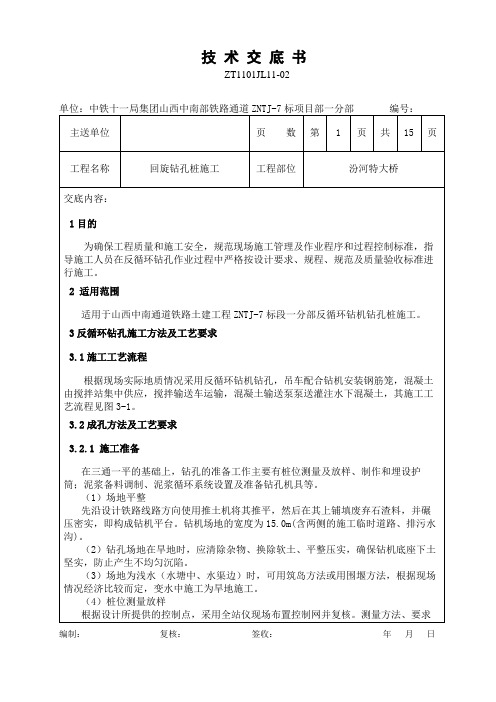

技术交底书表格编号技术交底书EGQ001 项目名称中铁三局蒙华铁路项目部第 1 页共8 页交底编号EGQJDZJ001工程名称蒙西至华中地区铁路煤运通道工程设计文件图号蒙华铁路设计图纸及文件施工部位钻孔桩（回旋钻）交底日期2015年9月15日技术交底范围；适用于蒙华铁路MHTJ-24标段项目经理部二工区陆上钻孔桩（回旋钻）施工。
1、设计情况蒙华二工区桩基设计均采用为摩擦桩，桩长≤40m桩基采用低应变反射波法进行桩基无损检测，桩长>40m采用超声波进行桩基无损检测，桩基直径为1.0m、1.25m，1.5m,桩基共计3946根，共计184001延米；桩基采用钻孔桩，导管法灌注水下混凝土成型。
桥址范围内所揭示地层为第四系全新统冲积层（Q4al）粉质粘土、淤泥质粉质粘土及粉土，第四系全新统冲洪积层粉砂、细砂、细圆砾土及粗圆粒土。
赵家湾特大桥15#～51#墩地表水具H1侵蚀性，对应混凝土等级为C35H1抗侵蚀水下混凝土；赵家湾特大桥52～81#墩地下水具H2侵蚀性，对应混凝土等级为C40H2抗侵蚀水下混凝土，其余地下水及地表水均不具侵蚀性，采用C30T1水下混凝土。
2、开始施工的条件及施工准备工作整平场地，清除地表杂物，换除软土，整平夯实，用宕渣料填筑钻机平台，以保证钻机稳定。
检查钻机设备，核实钻孔及混凝土施工的全部物资，机具是否均已到场。
导管内壁应光滑、圆顺、内径一致，导管使用前必须进行试拼和试压检测，导管须检测合格后方可使用，检测方法：导管进行组装后按自下而上顺序编号和标示尺度。
导管组装后轴线偏差不超过钻孔深度的0.5%并不大于10cm;试压压力为孔底静水压力的1.5倍。
3、施工工艺1）依据施工测量控制网采用换手法对桩位进行测量放样；2）护筒壁厚10mm，钢护筒应坚固、不漏水及不变形，护筒直径大于桩基直径不少于20cm，变形严重的护筒不允许使用，钢护筒长度应满足高于施工地面不少于50cm，深入承台底不少于50cm要求，钢护筒埋设采用人工配合挖掘机进行，钢护筒具体埋设步骤如下：埋置十字护桩，护桩采用木桩，护桩设置必须稳固，混凝土灌注过程前应注意保护，护桩埋置完成后，拉十字线确认桩基中心位置。
钻孔灌注桩技术交底工程名称交底单位交底地点现场施工单位交底时间名称交底内容：一、施工准备1、进场材料、人员、设备须通过工程部和设备物资部审核，并经过报验，监理同意后方可使用或进场；2、施工前达到三通一平的要求，道路符合临时道路标准，设置一定坡度，雨天应排水顺畅，电线通过便道时须埋置在地下，外套钢管以保护电线外皮不被磨损；3、施工过程中每道工序必须检验合格监理同意后，方可进行下步施工工序。
二、钻孔灌注桩施工流程1、场地平整：将施工场地平整压实，保证场地内无杂物、施工排水顺畅、无积水。
场地回填压实标高尽量高于桩顶设计标高，避免接桩。
2、桩位放样：测定桩位和地面标高。
桩位放样时，桩的纵横向允许偏差满足验标要求，并在桩的前后左右一定距离处分别设置引桩，以供随时检测桩中心偏位。
桩径桩位允许偏差为100mm，定位合格经监理同意后方可进行下步工序。
3、护筒埋设：护筒用8-10mm厚钢板制成，内径比桩径大20～40cm。
四周夯填三合土（用粘土配），护筒顶要高出地面30～50cm，护筒长度不小于2m；护筒固定后在其上标出顶标高以供随时检查使用。
护筒埋设偏差不大于5㎝，倾斜度不大于1%。
4、钻孔泥浆：泥浆造浆材料选用优质粘土，必要时再掺入适量CMC羧基纤维素或Na2CO3纯碱等外加剂，保证泥浆自始至终达到性能稳定、沉淀极少、护壁效果好和成孔质量高的要求。
试验工程师负责泥浆配合比试验，对全部桩基的泥浆进行合理配备。
泥浆池的位置需满足钻机布置、吊装钢筋笼、导管安装等施工需要。
泥浆池需定期清掏，确保其容量满足灌注砼时排浆需要。
泥浆池周围应加强围护，并做好警示标志。
钻孔桩泥浆性能指标见下表：性质一般地质比重 1.2～1.4粘度16～22s胶体率＞98%含砂率＜4%5、钻孔施工：A．先启动泥浆泵和转盘，使之空转一段时间，待泥浆输入钻孔中一定数量后，方可开始钻进。
开始钻进时，应低档慢速钻进，使护筒下口处有坚固的泥皮护壁。
钻至护筒下口1m后，才可按正常速度钻进。
一、交底目的为确保反循环钻施工过程中的安全，防止发生安全事故，特制定本安全技术交底。
二、交底对象全体参与反循环钻施工的施工人员、管理人员。
三、交底内容1. 施工前的准备工作（1）施工前，应检查钻机、钻具、液压系统等设备是否完好，确保其符合施工要求。
（2）对施工人员进行安全教育培训，提高安全意识，确保施工过程中严格遵守安全操作规程。
（3）制定详细的施工方案，明确施工工艺、安全措施及应急预案。
2. 施工过程中的安全措施（1）钻机操作人员应穿戴好安全帽、安全带、防护眼镜等个人防护用品。
（2）在钻机启动前，应检查钻机周围环境，确保无障碍物，并确认所有人员已撤离钻机附近。
（3）启动钻机时，操作人员应先启动液压系统，然后缓慢开启钻机，避免因操作不当导致设备损坏或人员伤害。
（4）在钻进过程中，操作人员应密切关注钻机运行状态，发现异常情况立即停止钻进，排查原因并采取措施。
（5）在钻进过程中，应注意观察钻杆、钻头等钻具的磨损情况，及时更换磨损严重的钻具。
（6）在施工过程中，应确保液压系统压力稳定，避免因压力过高或过低导致设备损坏或人员伤害。
3. 施工结束后的安全措施（1）施工结束后，应关闭钻机，切断电源，释放液压系统压力。
（2）对钻机、钻具、液压系统等设备进行检查，确保无损坏。
（3）清理施工现场，确保无遗留物品。
（4）对施工人员进行安全总结，分析施工过程中的安全风险，提出改进措施。
四、注意事项1. 操作人员必须熟悉反循环钻机的操作规程，确保操作熟练。
2. 施工过程中，操作人员应密切配合，确保施工顺利进行。
3. 严格遵守安全操作规程，严禁违章操作。
4. 发生安全事故时，立即停止施工，采取应急措施，并及时上报。
5. 定期对施工人员进行安全教育培训，提高安全意识。
五、交底人（签名）六、接受人（签名）七、交底日期年月日。
甘肃路桥建设集团有限公司
施工（工序）技术交底单
项目名称: 编号:
、采用回旋钻钻孔灌注桩
1、施工准备
（1）、整平施工场地，接通水、电，修好施工所需的便道。
（2）、复核并加密导线控制点、及高程控制点。
（3）、开挖泥浆池。
针对粉砂土层易坍塌的特点，要求配置的泥浆护壁速度快、效果好。
因此选择由膨润土、纯碱（Na2C0）纤维素（CMC及水搅拌而成的优质泥浆，其比例为：膨润土的25%纯碱用量为膨润土的0.4%,纤维素用量为膨润土的0.1%。
2、测量放样
（1）、测量放样桩位采用全站仪以复核过的导线控制点为基准进行放样内测量时采用“两次放样法”：即先用桩位坐标测出具体桩位，然后再反测出该桩
位的坐标值，与设计计算坐标校核，从而防止操作仪器输入数据时“手误”，从容
而导致桩位偏位。
（2）、具体桩位设置后，立即用“十字线法”将桩位用护桩引出，同时对桩位、护桩进行加固、标识、保护。
3、埋设护简
①护筒内径应比桩径大20~40cm护筒中心线应与桩基中心线重合。
②护筒埋设顶面中心与设计桩位偏差不大于5cm倾斜度不大于1%
之间。
灌注时间不得长于首批混凝土初凝时间。
若估计灌注时间长于首批混凝土初凝时间，则应掺入缓凝剂。
⑵水下混凝土一般用钢导管灌注，导管内径为20-35cm ,视桩径大小而定。
导
管使用前应进行水密承压和接头抗拉试验，严禁用压气试压。
⑶ 导管吊装前先试拼，并进行水密性试验。
接口连接牢固，封闭严密，检查拼装后的垂直情况与密封性，根据桩孔的深度，确定导管的拼装长度，吊装时导管位于桩孔中央，并在灌注前进行升降实验。
⑷ 首批混凝土用剪球法泄放。
在漏斗下口设置混凝土小球，当漏斗内储足首批灌注的混凝土量后剪断球体的铁丝，使混凝土猝然落下，迅速在孔底把导管裹住，保证初灌混凝土将导管埋深不小于1m水下砼的灌注按以下技术控制：
①首批灌注砼的数量满足导管首次埋置深度和填充导管底部的需要。
导管首次埋置深度大于1m。
首批灌注砼数量计算公式为d 2
V ------ H1 H 2 ------------------------ h i
4 4
式中：V――灌注首批混凝土所需数量（m3）;
D――桩孔直径（m）;
图$.$上首十
Hi ----- 桩孔底至导管底端间距，一般为0.4m；
H2导管初次埋置深度（m）;
d ---- 导管内径（m）;
hi――桩孔内混凝土达到埋置深度H2时，导管内混凝土柱平衡导管外
（或泥浆）压力所需的高度（m），即h1 = H w w/ c；
H w、w、c—分别为井孔内水或泥浆的深度（m、井孔内水或泥浆的重度（kN/m）、混凝土拌和物的重度（取24kN/m）。
②砼拌和物运至灌注地点时，检查其均匀性和坍落度等，如不符合要求，应进行第二
注：清孔后的泥浆指标，是从桩孔的顶、中、底部分别取样检验的平均值。
本项指标的测定，限指大直径桩或有特定要求的钻孔桩。
10、桩基、承台、墩柱、盖梁钢筋在加工场统一进行加工，现场用吊车安装
成型。
主筋采用双面搭接焊，焊缝长度不小于5d（d为钢筋直径），加强筋与主
筋采用焊接，螺旋筋与主筋采用绑扎。
桩顶与墩柱连接的喇叭口钢筋必须按设计
图纸安装变径加强筋，10cm一道。
加强筋采用双面搭接焊，焊缝长度不小于5d（ d 为钢筋直径）。
11、在不利于焊接的气候条件下，施焊场地应采取适当的措施。
在环境温度低于一5C的条件下，当采用电弧焊时，宜增大焊接电流，减低焊接速度。
当环境温度低于一20 °C时，不宜进行各种焊接。
雨天、雪天不宜在现场施焊，必须施焊
时，应采取有效遮蔽措施。
焊后未冷却接头不得碰到冰雪。
当风速超过7.9m/s时。
应采取挡风措施。
12、钢筋焊接必须使用“ 5”字头焊条，严禁使用“ 4”字头焊条。
13、电弧焊的焊缝规格符合表2规定
表2电弧焊的焊缝规格
注：1. A为被焊接的钢筋面积。
2 . d为被焊接的钢筋直径。
14、钢筋位置允许偏差表3规定
表3钢筋位置允许偏差
15
表加工钢筋的允许偏差
16
17 、对已绑扎好的钢筋骨架加以保护，现场的成品、半成品按要求分别堆放到指定地点不得随意乱放。
10、模板、支架及拱架安装的允许偏差
2、填写三份，项目部备案一份，分部或工作面负责人一份，现场技术员一份。
