简述微电子封装基本工艺流程微电子封装听起来是不是特别高大上呀？其实呀，它的基本工艺流程就像一场奇妙的旅行呢。
一、芯片制备。
这可是整个微电子封装旅程的起点哦。
芯片的制备就像是精心打造一颗超级微小又无比强大的“心脏”。
先从硅晶圆开始，这个硅晶圆就像是一块神奇的“地基”，要在上面进行超级精细的加工。
比如说光刻啦，光刻就像是在硅晶圆上画画，不过这个画笔超级精细，能画出只有纳米级别的图案呢。
然后还有蚀刻，蚀刻就像是把不需要的部分去掉，只留下我们想要的电路图案。
这一道道工序就像打造艺术品一样，每一步都得小心翼翼，稍微出点差错，这颗“心脏”可能就不那么完美啦。
二、芯片贴装。
芯片做好了，接下来就要把它安置到合适的地方啦，这就是芯片贴装环节。
这时候就像给芯片找一个温暖的“小窝”。
通常会用到一些特殊的材料，比如黏合剂之类的。
把芯片稳稳地粘在封装基板上，这个过程可不能马虎哦。
要保证芯片和基板之间的连接非常牢固，就像盖房子时把柱子稳稳地立在地基上一样。
如果贴装得不好，芯片在后续的使用过程中可能就会出问题，就像房子的柱子不稳，那房子可就危险啦。
三、引线键合。
这可是个很有趣的环节呢。
它就像是在芯片和封装基板之间搭建起一座座“小桥”。
通过金属丝，比如说金线之类的，把芯片上的电极和封装基板上的引脚连接起来。
这个过程就像绣花一样精细，要把每一根金属丝都准确无误地连接好。
想象一下，那么多微小的连接点，就像在微观世界里编织一张精密的网。
如果有一根金属丝连接错了或者没连接好，那信号可就不能正常传输啦，就像桥断了，路就不通了呀。
四、灌封。
灌封就像是给整个芯片和连接部分穿上一层保护“铠甲”。
会用一些特殊的封装材料，把芯片、金属丝这些都包裹起来。
这个封装材料就像一个温柔的“保护罩”，它能防止芯片受到外界的干扰，比如湿气啦、灰尘啦之类的。
就像给我们珍贵的东西放在一个密封的盒子里一样，让它在里面安安稳稳的。
而且这个保护罩还能起到一定的散热作用呢，芯片在工作的时候会发热，如果热量散不出去，就像人在一个闷热的房间里一样，会很不舒服，时间长了还会出问题呢。

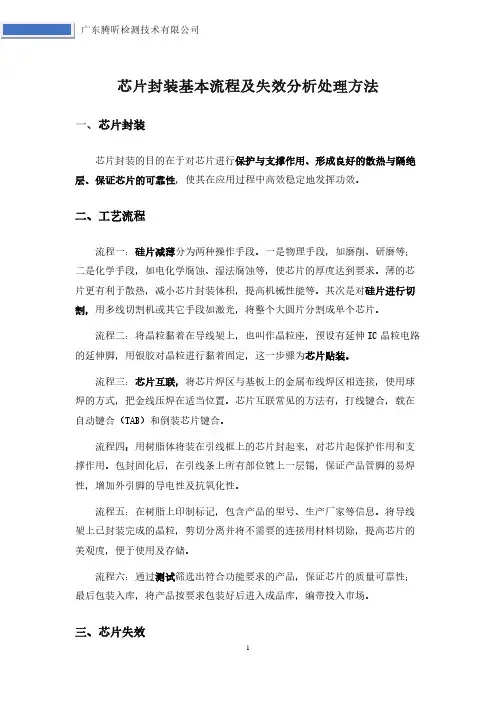

芯片封装基本流程及失效分析处理方法一、芯片封装芯片封装的目的在于对芯片进行保护与支撑作用、形成良好的散热与隔绝层、保证芯片的可靠性，使其在应用过程中高效稳定地发挥功效。
二、工艺流程流程一：硅片减薄分为两种操作手段。
一是物理手段，如磨削、研磨等；二是化学手段，如电化学腐蚀、湿法腐蚀等，使芯片的厚度达到要求。
薄的芯片更有利于散热，减小芯片封装体积，提高机械性能等。
其次是对硅片进行切割，用多线切割机或其它手段如激光，将整个大圆片分割成单个芯片。
流程二：将晶粒黏着在导线架上，也叫作晶粒座，预设有延伸IC晶粒电路的延伸脚，用银胶对晶粒进行黏着固定，这一步骤为芯片贴装。
流程三：芯片互联，将芯片焊区与基板上的金属布线焊区相连接，使用球焊的方式，把金线压焊在适当位置。
芯片互联常见的方法有，打线键合，载在自动键合（TAB）和倒装芯片键合。
流程四：用树脂体将装在引线框上的芯片封起来，对芯片起保护作用和支撑作用。
包封固化后，在引线条上所有部位镀上一层锡，保证产品管脚的易焊性，增加外引脚的导电性及抗氧化性。
流程五：在树脂上印制标记，包含产品的型号、生产厂家等信息。
将导线架上已封装完成的晶粒，剪切分离并将不需要的连接用材料切除，提高芯片的美观度，便于使用及存储。
流程六：通过测试筛选出符合功能要求的产品，保证芯片的质量可靠性；最后包装入库，将产品按要求包装好后进入成品库，编带投入市场。
三、芯片失效芯片失效分析是判断芯片失效性质、分析芯片失效原因、研究芯片失效的预防措施的技术工作。
对芯片进行失效分析的意义在于提高芯片品质，改善生产方案，保障产品品质。
四、测试方法1、外部目检对芯片进行外观检测，判断芯片外观是否有发现裂纹、破损等异常现象。
2、X-RAY对芯片进行X-Ray检测，通过无损的手段，利用X射线透视芯片内部，检测其封装情况，判断IC封装内部是否出现各种缺陷，如分层剥离、爆裂以及键合线错位断裂等。
3、声学扫描芯片声学扫描是利用超声波反射与传输的特性，判断器件内部材料的晶格结构，有无杂质颗粒以及发现器件中空洞、裂纹、晶元或填胶中的裂缝、IC封装材料内部的气孔、分层剥离等异常情况。
