6、配电箱安装技术交底

完整版)配电箱安装技术交底30mA；３）箱（盘）内线路标识齐全、清晰，线路接头应采用绝缘套管或绝缘带包扎，接头应牢固可靠；４）箱（盘）内应设有漏电保护器，并应进行漏电测试，漏电电流应小于0.5mA；５）箱（盘）内应设有过载保护器和短路保护器，保护器的额定电流应符合实际负载需求。

二）辅助项目１、配电箱的接线应牢固可靠，接头应采用绝缘套管或绝缘带包扎，接头应牢固可靠。

２、接地电阻应符合规定要求，接地电阻不得大于4Ω。

３、配电箱内的导线应按规定规格进行选择，且应符合电线电缆标准的要求。

４、配电箱应有防雷装置，并应进行防雷测试，防雷装置的接地电阻不得大于4Ω。

５、配电箱内的电器元件应符合国家标准及相关规定，且应具有合格证明。

三、安全要求１、安装配电箱时，必须按照国家标准及相关规定进行施工，严格遵守电气安全操作规程。

２、安装配电箱时，必须按照设计图纸及相关规定进行施工，不得随意改动设计方案。

３、在施工中，必须严格遵守安全生产规定，采取必要的安全防护措施，确保施工人员的人身安全。

４、在施工过程中，必须对现场进行严格的管理，保持施工现场的整洁、有序，避免发生安全事故。

技术交底工程名称：金南宫国际商贸城配电箱安装工程工程编号：交底部位：配电箱安装位置日期：2014年4月26日一、施工准备一）作业条件1.墙体结构已弹出施工水平线。

2.安装配电箱所需的木砖及铁件已预埋。

3.随土建结构预留的暗装配电箱的安装位置正确，大小合适。

4.安装暗装配电箱箱体墙面的抹灰应全部完成。

安装暗装配电箱盘芯及贴脸时，土建装修的抹灰、喷浆及油漆应全部完成。

明装配电箱时，土建装修的抹灰、喷浆及油漆应全部完成。

5.配电箱安装位置的土建装修应全部完成。

二）材质要求1.安装的高低压开关柜及各类箱屏必须采用机械部、电力部主管部门认可定点厂生产的产品，非定点厂产品严禁在建筑工程中安装使用。

2.动力、照明配电箱、低压柜等产品合格证应备齐。

不同厂家、不同规格的合格证应各备一张。

一、施工准备（一）作业条件1、墙体结构已弹出施工水平线。

2、安装配电箱所需的木砖及铁件巳预埋。

3、随土建结构预留的暗装配电箱的安装位置正确,大小合适。

4、暗装配电箱箱体时,安装箱体墙面的抹灰应全部完成。

暗装配电箱盘芯及贴脸时,土建装修的抹灰、喷浆及油漆应全部完成。

5、明装配电箱时,土建装修的抹灰、喷浆及油漆应全部完成。

（二）材料要求1、建筑电气工程中安装的高压成套配电柜、控制柜(屏、台)应有出厂合格证、生产许可证和试验记录。

低压成套配电柜、动力、照明配电箱(盘、柜)除上述质量证明文件外,还应有“CCC”认证标志及认证证书复印件。

2、动力、照明配电箱、低压柜,不同厂家、不同规格的出厂合格证应各备一张。

低压进线冗接箱或分支柜,多层进户分界开关柜,不同厂家、不同规格的合格证应各备一张。

3、产品进场后先进行外观检查:箱体应有一定的机械强度,周边平整无损伤,油漆无脱落。

然后进行开简检验:箱内各种器具应安装牢固,导线排列整齐,压接牢固,二层底板厚度不小于1.5mm,且不得用阻燃型塑料板做二层底板。

各种断路器进行外观检验,调整及操作试验。

4、配电箱不应采用可燃材料制作；在干燥无尘的场所,采用的木制配电箱应经阻燃处理。

5、镀锌制品(支架、横担、接地极、避雷用型钢等)和外线金具应有出厂合格证和镀锌质量证明书。

（三）主要机具1、铅笔、卷尺、水平尺、方尺、线坠等。

2、手锤、錾子、剥线钳、尖嘴钳、压接钳、电钻、液压开孔器、锡锅、锡勺、电工常用工具等。

二、质量要求（一）高压开关柜质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

续表质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

（三）照明配电箱(盘)质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

三、工艺流程配电箱安装要求→弹线定位→明(暗)装配电箱→绝缘摇测四、操作工艺（一）配电箱安装要求1、配电箱应安装在安全、干燥、易操作的场所,如设计无特殊要求,配电箱底边距地高度应为1.5m.照明配电板底边距地高度不应小于1.8m。

配电箱、开关箱设置安全技术交底
一、配电箱、开关箱设置安全技术要求：
1、配电箱、开关箱箱体的箱体材料应选用铁板，亦可选用绝缘板。

不应选用木板材料。

2、固定配电箱、开关箱的安装高度为1.3-1.5米（下底面），移动式配电箱、开关箱的安装高度为0.6-1.5米（下底面）。

安装时必须端正、牢固、不得倒置、歪斜、松动、摇晃。

3、配电箱、开关箱的进出导线应进出口处加强绝缘，所有进出导线应一律从箱底下底面进出，不得从箱底后面、侧面和上面进出。

4、配电箱、开关箱内的导线与开关电器之间具有可靠的电气连接，所有接头必须牢固而不松动，也不得有外露导线部分。

5、配电箱、开关箱的铁质箱体应作可靠的保护接零，即与专用的保护零线做可靠的电气连接，保护零线必须用绝缘绿黄双色铜线。

二、配电箱、开关箱使用和维护安全技术要求：
1、所有配电箱、开关箱必须专箱专用，不得随意另行挂接其他用电设备。

2、配电箱和开关箱在送、停电时应进行监护，操作顺序送电时应是：总配电箱——分配电箱——开关箱；停电时应是：开关箱——分配电箱——总配电箱。

3、配电箱、开关箱、电气线路、用电设备和保护设施进行
检查处置应由专业电工人员完成，并穿戴安全防护用品。

4、配电箱和开关箱应经常进行检查和维修；并还应定期检查、维修一般宜半个月一次，检查和维护必须有记录。

5、配电箱和开关箱内应经常保持清洁、干燥无杂物，尤其不得放置易燃易爆和金属导电器材。

6、配电箱和开关箱更换熔断器或熔断丝，必须采用原规格的合格熔体型中熔丝，禁止用任何非标准的、不合格的熔体和熔丝。

配电箱安装-分项工程质量技术交底卡项目概述本工程是对配电箱安装分项工程进行质量技术交底，确保安装过程质量符合要求，避免日后出现安全隐患。

交底涉及内容包括工程质量标准、安装工艺流程、安装工具材料等方面。

工程质量标准1.相关标准本工程的执行应参照以下标准：•《建筑电气设计规范》GBJ303-86•《电气装置在建筑物中的安装》GB50058-2014•《建筑设计文件电气工程内容及格式》GB50235-972.安全标准本工程操作时需遵循《电气安全工作规程》GB/T50545-2010。

3.技术标准本工程操作时需符合以下技术标准：•配电箱应安装在干燥、无腐蚀气体、无腐蚀物质、无明火和无爆炸性气体的环境下。

•配电箱应符合相关标准的电气参数要求。

•配电箱的线路接线应符合相关标准，接线应紧固牢固，导线截面应符合电流参数要求。

安装工艺流程1.准备工作•检查施工图，并与设计方进行确认。

•检查配电箱，确认是否符合相关标准要求。

•准备相关工具材料。

2.安装•根据施工图要求，确定配电箱的安装位置，进行细微调整，定位并固定衬垫板。

•确保配电箱的箱体垂直安装，杜绝倾斜等不良现象。

•使用螺丝、扣件等进行配电箱的稳固连接。

•根据电路设计图，对配电箱中的线路逐一连接，注意接线端子的标注，杜绝错误接线。

•安装和接线完成后，仔细检查是否存在接线不紧固、错位、缺少接头等情况。

安装工具材料1.工具•钢尺、卷尺、直角尺等测量工具。

•手电钻、锤子、铅锤、电线剥板、扳手等安装工具。

•灰尘、压线钳、切线钳、打孔器等辅助工具。

2.材料•配电箱•螺丝、扣件等固定材料•双色导线、电源线等导线材料结论本工程配电箱的安装分项工程质量技术交底，现场工作人员应严格按照标准执行，确保每一步操作符合标准要求，杜绝因工作不当造成的安全隐患，确保整个安装过程质量符合要求。

一、工程概况1. 工程名称：[配电箱工程名称]2. 工程地点：[工程地点]3. 工程规模：[工程规模]4. 施工单位：[施工单位名称]5. 施工负责人：[施工负责人姓名]二、施工安全注意事项1. 施工人员必须经过专业培训，取得相关操作资格证书后方可上岗。

2. 施工现场必须设置明显的安全警示标志，提醒施工人员注意安全。

3. 施工现场应配备必要的安全防护设施，如安全帽、安全带、防护眼镜等。

4. 施工现场应保持整洁，通道畅通，不得堆放杂物。

5. 施工人员应遵守操作规程，严禁违章作业。

三、配电箱安装要求1. 配电箱应安装在干燥、通风、无腐蚀性气体和蒸汽的场所。

2. 配电箱底边距地面高度应不低于1.2米，操作面宽度应不小于0.8米。

3. 配电箱的接地应可靠，接地电阻不大于4Ω。

4. 配电箱内电缆敷设应整齐、牢固，不得有接头，电缆应按规定敷设。

5. 配电箱内电器设备安装应牢固，接线正确，不得松动。

6. 配电箱内应设置漏电保护装置，漏电动作电流不大于30mA，动作时间不大于0.1秒。

四、施工安全技术措施1. 施工人员必须穿戴好个人防护用品，如安全帽、安全带、防护眼镜等。

2. 施工现场应设置安全警示标志，提醒施工人员注意安全。

3. 施工人员应严格遵守操作规程，严禁违章作业。

4. 施工现场应配备必要的安全防护设施，如安全网、防护栏杆等。

5. 施工现场应保持整洁，通道畅通，不得堆放杂物。

6. 施工人员应熟悉施工图纸，了解工程概况，掌握施工技术要求。

7. 施工过程中应定期检查电气设备，确保其正常运行。

8. 施工过程中应加强现场管理，防止发生安全事故。

五、应急措施1. 发生触电事故时，立即切断电源，并立即进行现场急救。

2. 发生火灾事故时，立即报警，并采取有效措施进行灭火。

3. 发生高空坠落事故时，立即采取措施，防止事故扩大。

六、施工验收1. 施工单位应严格按照设计要求和技术规范进行施工。

2. 施工单位应确保工程质量，确保配电箱安全可靠。

配电箱技术交底配电箱技术交底一、背景概述配电箱是电力系统中的重要设备，用于接收电源供电并将电能分配给各个终端设备，以满足电能的合理利用和管理需要。

配电箱技术交底旨在明确配电箱的各项技术要求和使用注意事项，确保工作人员安全操作和设备正常运行。

二、配电箱分类及特点1. 按安装方式分类：墙壁式、底座式、悬挂式等。

2. 按用途分类：低压配电箱、公用配电箱、户用配电箱等。

3. 特点：安全可靠、实用美观、维护方便、灵活性高。

三、选择与安装1. 根据负荷需求选择适当的配电箱，考虑额定电流、电压和负荷类型。

2. 安装时应满足一定的安装条件，如通风良好、远离易燃易爆物品等。

3. 配电箱应稳固安装，合理布置线路，确保线路清晰易于维护。

四、设计要求1. 配电箱内应设置完备的过载保护、短路保护和漏电保护等装置。

2. 配电箱应符合国家相关标准和规定，保证产品的质量和安全性。

3. 设计时要考虑电能管理和节能设计，提高电能利用效率。

五、操作注意事项1. 操作人员必须具备一定的电气知识和操作技能，严禁非专业人士随意操作。

2. 操作时应先切断相应的电源，避免电流漏电事故的发生。

3. 操作人员必须严格按照操作规程进行操作，不得随意改动开关、插座等设备。

六、配电箱维护1. 定期检查和清理配电箱设备及周边环境，确保设备正常运行。

2. 配电箱设备在使用一段时间后要进行维护，如紧固螺栓、检查连接等。

3. 发现问题及时进行处理，配电箱设备需要专业人员及时修复。

七、安全预防措施1. 配电箱设备应设置在有限的区域内，并防止未经授权的人员进入。

2. 定期进行安全检查，避免潜在的安全隐患。

3. 操作人员应经常参加相关培训，提高对安全的认识和应对能力。

八、应急处理1. 发生紧急情况时，应立即切断配电箱电源，并采取相应的措施进行处理。

2. 在故障排除后，必须查明原因并做好相应的记录。

九、培训与考核1. 新员工必须经过配电箱技术交底培训，并通过考核后方可上岗。

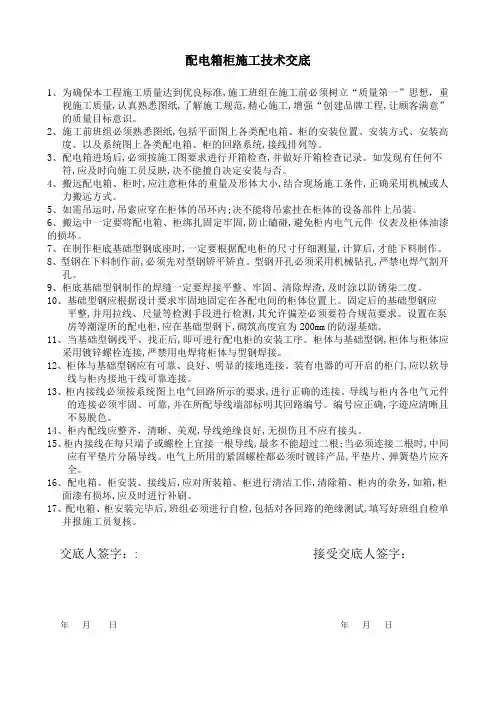

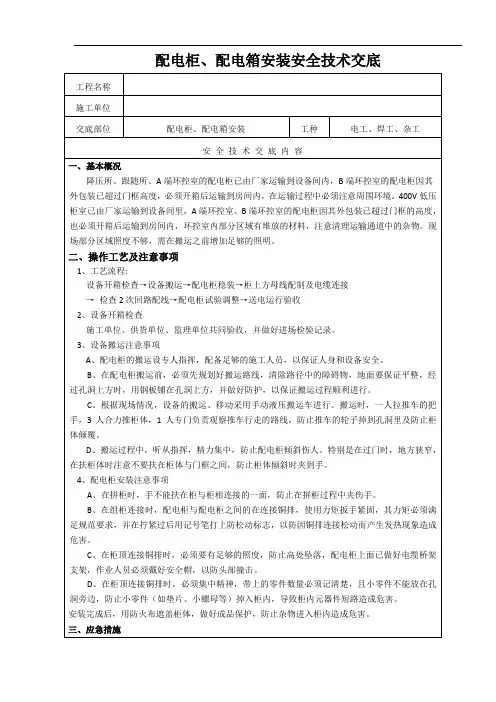

配电箱柜施工技术交底1、为确保本工程施工质量达到优良标准,施工班组在施工前必须树立“质量第一”思想，重视施工质量,认真熟悉图纸,了解施工规范,精心施工,增强“创建品牌工程,让顾客满意”的质量目标意识。

2、施工前班组必须熟悉图纸,包括平面图上各类配电箱、柜的安装位置、安装方式、安装高度、以及系统图上各类配电箱、柜的回路系统,接线排列等。

3、配电箱进场后,必须按施工图要求进行开箱检查,并做好开箱检查记录。

如发现有任何不符,应及时向施工员反映,决不能擅自决定安装与否。

4、搬远配电箱、柜时,应注意柜体的重量及形体大小,结合现场施工条件,正确采用机械或人力搬远方式。

5、如需吊运时,吊索应穿在柜体的吊环内;决不能将吊索挂在柜体的设备部件上吊装。

6、搬运中一定要将配电箱、柜绑扎固定牢固,防止磕碰,避免柜内电气元件仪表及柜体油漆的损坏。

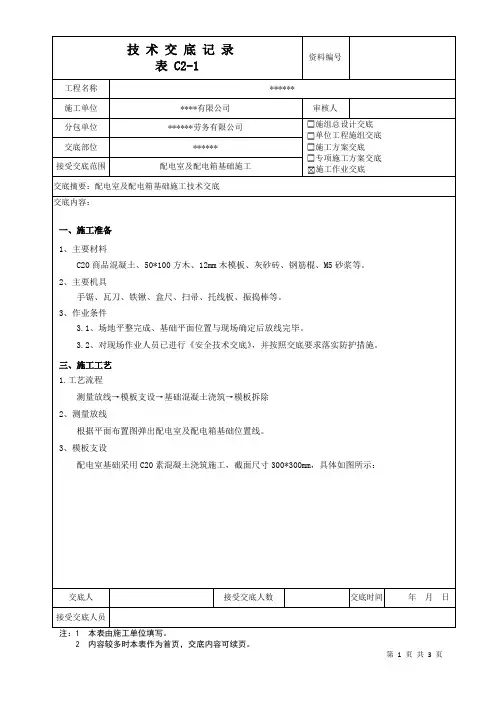

7、在制作柜底基础型钢底座时,一定要根据配电柜的尺寸仔细测量,计算后,才能下料制作。

8、型钢在下料制作前,必须先对型钢矫平矫直。

型钢开孔必须采用机械钻孔,严禁电焊气割开孔。

9、柜底基础型钢制作的焊缝一定要焊接平整、牢固、清除焊渣,及时涂以防锈柒二度。

10、基础型钢应根据设计要求牢固地固定在各配电间的柜体位置上。

固定后的基础型钢应平整,并用拉线、尺量等检测手段进行检测,其允许偏差必须要符合规范要求。

设置在泵房等潮湿所的配电柜,应在基础型钢下,砌筑高度宜为200mm的防湿基础。

11、当基础型钢找平、找正后,即可进行配电柜的安装工序。

柜体与基础型钢,柜体与柜体应采用镀锌螺栓连接,严禁用电焊将柜体与型钢焊接。

12、柜体与基础型钢应有可靠、良好、明显的接地连接。

装有电器的可开启的柜门,应以软导线与柜内接地干线可靠连接。

13、柜内接线必须按系统图上电气回路所示的要求,进行正确的连接。

导线与柜内各电气元件的连接必须牢固、可靠,并在所配导线端部标明其回路编号。

编号应正确,字迹应清晰且不易脱色。

14、柜内配线应整齐，清晰、美观,导线绝缘良好,无损伤且不应有接头。

一、交底对象各位施工人员、电工及现场管理人员。

二、交底目的为确保配电箱送电过程中的安全，预防事故发生，特进行安全技术交底。

三、交底内容1. 施工人员要求（1）施工人员必须持证上岗，了解并掌握配电箱送电的安全操作规程。

（2）施工时，必须穿戴好安全帽、绝缘鞋等个人防护用品。

（3）施工人员应熟悉配电箱的构造、性能及操作方法。

2. 配电箱送电前的准备工作（1）检查配电箱及其附件是否完好，确保无损坏、漏电现象。

（2）检查配电箱内的电器设备，如开关、熔断器、电线等，确保其完好、符合规范。

（3）检查配电箱接地装置，确保接地良好。

（4）检查配电箱送电线路，确保线路无短路、漏电等安全隐患。

3. 配电箱送电操作步骤（1）确认配电箱送电线路无安全隐患，通知相关人员撤离。

（2）按照操作规程，依次闭合配电箱内的开关，进行送电。

（3）送电过程中，密切观察配电箱内设备运行情况，如发现异常，立即停止送电，查找原因并排除故障。

（4）送电完成后，检查配电箱内设备运行是否正常，确保安全可靠。

4. 配电箱送电过程中的注意事项（1）送电过程中，严禁操作人员擅自离开现场，确保送电安全。

（2）操作人员应密切注意配电箱内设备运行情况，如发现异常，立即停止送电，采取相应措施。

（3）送电过程中，禁止无关人员进入配电箱附近区域。

（4）送电完成后，及时通知相关人员恢复工作。

5. 配电箱送电后的工作（1）检查配电箱内设备运行情况，确保安全可靠。

（2）记录配电箱送电时间、设备运行状况等。

（3）对配电箱进行日常维护保养，确保设备完好。

四、安全责任1. 施工单位应确保配电箱送电过程中的安全，落实安全措施。

2. 施工人员应严格遵守操作规程，确保自身及他人安全。

3. 现场管理人员应加强对配电箱送电过程的监督检查，确保安全。

五、总结配电箱送电是一项重要的工作，涉及人员较多，安全风险较大。

希望大家认真执行安全技术交底内容，确保配电箱送电过程中的安全。

如有违反，将严肃追究相关责任。

户内配电箱安装技术交底一、作业条件：1、随土建结构预留好暗装配电箱的安装位置。

2、预埋铁架或螺栓时，墙体结构应弹出施工水平线。

二、材料准备：1、铁制配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm，但不能采用阻燃型塑料板层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固，并有产品合格证。

施工工艺三、预埋、预留主要工作是把电源管和配电回路暗埋管集中到配电箱设计位置。

分为两种情况，一是配电箱在砌体墙上，二是配电箱在混凝土墙上。

1．在砌体墙上的情况较为简单，土建施工人员在配电箱位置预留450×400×120（宽×高×深）的洞口，洞口底边距地1.70米（配电箱安装高度按1.80米计），且不能破坏线管。

到此，第一阶段的工作就算结束。

2、在混凝土墙上预埋：3、土建墙体钢筋绑扎到位，且不能封模；4、墙体厚度不能小于180mm。

5、在混凝土墙上的情况较为复杂。

此情况下，需用木箱套里面固定一个泡沫块暗埋在木箱套内，木箱套质量要求为承压14Kg，以后将泡沫块挖走后，就是配电箱的安装位置。

配电箱的尺寸按图纸要求预留住户配电箱洞口。

6、箱体安装时，左右两侧可填塞混凝土砂浆，以固定箱体7、箱体上下各有100的间距，接线管时才有操作空间。

8、安装预留配电箱洞口底边距地1.7米，洞口木箱套平面与墙面在同一平面上，将木箱套固定牢；用管塞将管口封堵严实后，塞入泡沫块；工作交接：安装工作完成后，电气施工员检查合格后，通知土建施工员进入封模工序。

9、成品保护：土建在封模板时，严禁穿墙螺杆，以免线管被破坏后水泥砂浆进入而堵塞线管。

10、文明施工：待土建拆模后，电气施工人员将木箱套及泡沫块挖出，保护好管口，并且将泡沫清理干净，自行带离施工现场，放置到指定垃圾场。

四、箱体安装阶段：箱体的安装在土建墙面抹灰前进行，也可在抹灰后进行，条件是：1．在土建抹灰前，土建专业需先配合电气专业在配电箱洞口的上下左右四个侧面把灰饼打上，以确定抹灰后墙面的标高；或者，土建先行抹灰，留出配电箱四周不抹（距配电箱边大概150-200），并不得破坏箱体周围的管道。
