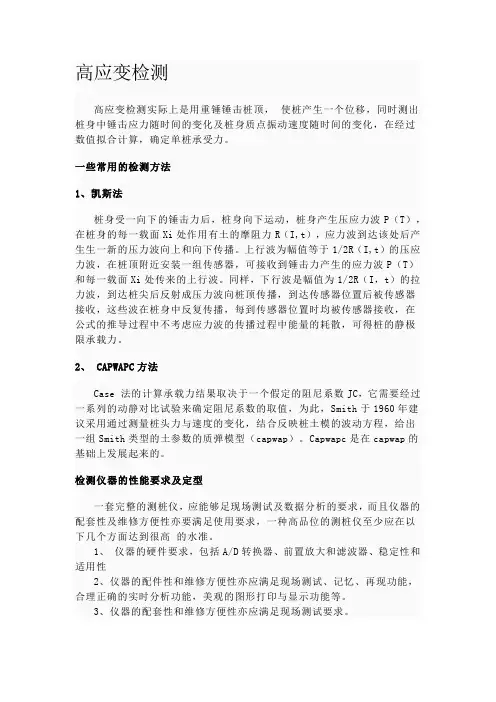

高应变检测高应变检测实际上是用重锤锤击桩顶,使桩产生一个位移,同时测出桩身中锤击应力随时间的变化及桩身质点振动速度随时间的变化,在经过数值拟合计算,确定单桩承受力。
一些常用的检测方法1、凯斯法桩身受一向下的锤击力后,桩身向下运动,桩身产生压应力波P(T),在桩身的每一载面Xi处作用有土的摩阻力R(I,t),应力波到达该处后产生生一新的压力波向上和向下传播。
上行波为幅值等于1/2R(I,t)的压应力波,在桩顶附近安装一组传感器,可接收到锤击力产生的应力波P(T)和每一载面Xi处传来的上行波。
同样,下行波是幅值为1/2R(I,t)的拉力波,到达桩尖后反射成压力波向桩顶传播,到达传感器位置后被传感器接收,这些波在桩身中反复传播,每到传感器位置时均被传感器接收,在公式的推导过程中不考虑应力波的传播过程中能量的耗散,可得桩的静极限承载力。
2、 CAPWAPC方法Case 法的计算承载力结果取决于一个假定的阻尼系数JC,它需要经过一系列的动静对比试验来确定阻尼系数的取值,为此,Smith于1960年建议采用通过测量桩头力与速度的变化,结合反映桩土模的波动方程,给出一组Smith类型的土参数的质弹模型(capwap)。
Capwapc是在capwap的基础上发展起来的。
检测仪器的性能要求及定型一套完整的测桩仪,应能够足现场测试及数据分析的要求,而且仪器的配套性及维修方便性亦要满足使用要求,一种高品位的测桩仪至少应在以下几个方面达到很高的水准。
1、仪器的硬件要求,包括A/D转换器、前置放大和滤波器、稳定性和适用性2、仪器的配件性和维修方便性亦应满足现场测试、记忆、再现功能,合理正确的实时分析功能,美观的图形打印与显示功能等。
3、仪器的配套性和维修方便性亦应满足现场测试要求。
高应变检测方法1. 光纤布拉格光栅传感器:利用光纤布拉格光栅传感器可以测量结构中的应变变化。
该传感器的原理是通过测量布拉格光栅中反射光束的波长变化来确定应变情况。
2. 电阻应变片:电阻应变片是一种通过测量电阻值变化来确定材料应变的传感器。
通过将电阻应变片粘贴在结构物上,当结构物发生应变时,电阻应变片的电阻值也会随之改变。
3. 压力传感器:虽然压力传感器主要用于测量压力,但它们也可以用于测量应变。
通过将压力传感器放置在结构物表面,并测量传感器受到的力的变化,可以确定应变情况。
4. 声波传感器:声波传感器可以用于测量结构物的应变变化。
通过发送声波信号并测量信号的反射时间来确定结构物的应变情况。
5. 共振频率方法:共振频率方法是一种通过测量结构物的共振频率变化来确定应变情况的方法。
通过对结构物施加激励,并测量结构物在共振频率上的响应,可以推断出应变情况。
6. 电容式传感器:电容式传感器可以用于测量结构物的应变变化。
通过将电容式传感器放置在结构物上,并测量电容值的变化,可以确定结构物的应变情况。
7. 磁性弹性体传感器:磁性弹性体传感器通过利用磁性材料的特性来测量结构物的应变变化。
当结构物发生应变时,磁性弹性体传感器的磁性特性也会随之改变。
8. 位移传感器:位移传感器可以用于测量结构物表面的位移变化,在某些情况下,位移变化可以与应变相关联。
9. 超声波检测方法:超声波检测方法可以用于测量结构物的应变变化。
通过发送超声波信号并测量信号的回波时间来确定结构物的应变情况。
10. 振动传感器:振动传感器可以用于测量结构物的振动变化,而结构物的振动变化可以与其应变相关联。
通过测量振动传感器的输出信号,可以确定结构物的应变情况。

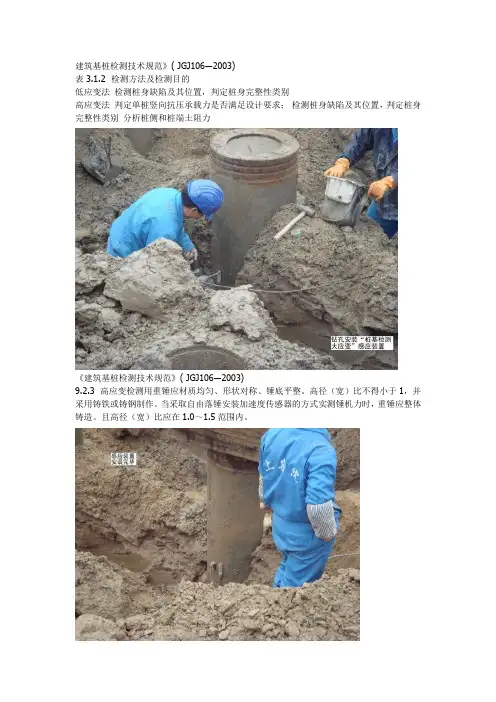

表3.1.2 检测方法及检测目的低应变法检测桩身缺陷及其位置,判定桩身完整性类别高应变法判定单桩竖向抗压承载力是否满足设计要求;检测桩身缺陷及其位置,判定桩身完整性类别分析桩侧和桩端土阻力《建筑基桩检测技术规范》( JGJ106―2003)9.2.3 高应变检测用重锤应材质均匀、形状对称、锤底平整。
高径(宽)比不得小于1,并采用铸铁或铸钢制作。
当采取自由落锤安装加速度传感器的方式实测锤机力时,重锤应整体铸造。
且高径(宽)比应在1.0~1.5范围内。
9.2.4 进行高应变承载力检测时,锤的重量应大干预估单桩极限承载力的1.0%~1.5%,混凝土桩的桩径大于600mm或桩长大于30m时取高值。
(强规)管桩桩径600mm单桩极限承载力4000kN锤的重量50kN3.1.1 工程桩应进行单桩承载力和桩身完整性抽样检测。
(强规)《建筑基桩检测技术规范》( JGJ106―2003)3.2.7 施工后,宜先进行工程桩的桩身完整性检测,后进行承载力检测。
当基础埋深较大时,桩身完整性检测应在基坑开挖至基底标高后进行。
高应变承载力检测桩顶情况前后比较的照片(放心:有垫板保护,对桩头的质量没有影响)高应变承载力检测桩顶情况后的照片2.1 检测目的高应变检测目的是检测工程桩的竖向抗压承载力和桩身结构完整性,并对基桩的质量进行评价。
2.2 检测标准及数量规定本次试验按照中华人民共和国行业标准《建筑基桩检测技术规范》(JGJ106-2003),根据规范规定,高应变检测数量不少于总桩数的5%,且不少于5根。
2.3 仪器设备及基本原理本次检测仪器采用美国桩基动力学公司生产的PDA打桩分析仪(PAL型),检测示意图如图3。
图4 高应变动力试桩示意图高应变动力试桩的基本原理是:用重锤冲击桩顶,使桩-土产生足够的相对位移,以充分激发桩周土阻力和桩端支承力,通过安装在桩顶以下桩身两侧的力和加速度传感器接收桩的应力波信号,应用应力波理论分析处理力和速度时程曲线,从而判定桩的承载力和评价桩身质量完整性。
高应变检测方法2篇高应变检测方法(一)高应变检测是一种非常重要的测量技术,可以实时监测工程结构和材料的变形情况,为实现可持续发展提供了重要支持,同时也在制造业、航空航天、地震学等领域得到了广泛应用。
下面我们将介绍两种常见的高应变检测方法。
1. 应变计法应变计法是一种常见的高应变检测方法,可以测量材料或结构的应变及其变化情况。
应变计通常由金属箔片或刚性网格构成,通过测量一个静态体积内的变形量来确定物理量。
提高了测量精度和灵敏度,能对高速变形进行准确测量,使其广泛应用于航空航天、地震学等相对来说需要较高精度的领域。
但应变计法也存在一些局限性,首先是它只能对表面进行测量,如果物体是三维的则无法进行应变计法的测量,其次是应变计并不能满足特定实验需求,需要选择合适的应变计,才可以获得准确的实验结果。
2. 数字图像相关法数字图像相关法是一种将传统的数字图像处理和模式识别技术与工程建模紧密结合的高应变检测方法,其方法相对于传统的方法来说更为全面。
数字图像相关法通常通过将物体表面上的图案或通道装在摄像机上进行拍摄,并将图像传递到电脑上进行处理,最后用一些算法进行分析来得到所需要的实验参数。
数字图像相关法不受物体形状限制,其测量精度在有些方面甚至能够超过传统应变计方法。
但数字图像相关法同样存在一些问题,主要包括图像采集设备要求较高、处理时间比较长等等问题。
高应变检测方法(二)在实际的应用中,人们常常需要根据实验需求来选择合适的高应变检测方法。
本文将继续介绍两种常见的高应变检测方法。
1. 超声波检测法超声波检测法是一种利用超声波进行材料或结构变形检测的方法。
首先,需要将超声波探头置于测量区域,并在探头中打出一系列激励信号,然后根据反射波和纵波波速来计算应变值和变形量。
超声波检测法能够实现实时监测变质材料的变形情况,具有高精度、高可靠性、高效率等优点,被广泛应用于航空航天、车辆工程等领域。
但同时超声波检测法也存在一定的局限性。

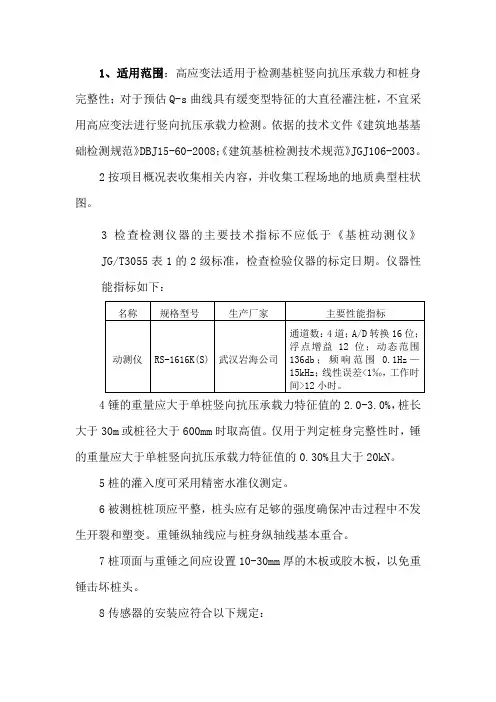

1、适用范围:高应变法适用于检测基桩竖向抗压承载力和桩身完整性;对于预估Q-s曲线具有缓变型特征的大直径灌注桩,不宜采用高应变法进行竖向抗压承载力检测。
依据的技术文件《建筑地基基础检测规范》DBJ15-60-2008;《建筑基桩检测技术规范》JGJ106-2003。
2按项目概况表收集相关内容,并收集工程场地的地质典型柱状图。
3检查检测仪器的主要技术指标不应低于《基桩动测仪》JG/T3055表1的2级标准,检查检验仪器的标定日期。
仪器性能指标如下:4锤的重量应大于单桩竖向抗压承载力特征值的2.0-3.0%,桩长大于30m或桩径大于600mm时取高值。
仅用于判定桩身完整性时,锤的重量应大于单桩竖向抗压承载力特征值的0.30%且大于20kN。
5桩的灌入度可采用精密水准仪测定。
6被测桩桩顶应平整,桩头应有足够的强度确保冲击过程中不发生开裂和塑变。
重锤纵轴线应与桩身纵轴线基本重合。
7桩顶面与重锤之间应设置10-30mm厚的木板或胶木板,以免重锤击坏桩头。
8传感器的安装应符合以下规定:应变传感器与加速度器的中心应位于同一水平线上;同侧的应变传感器与加速度器的水平距离不宜大于80mm。
安装完毕后,传感器中心轴应与桩中心轴保持平行。
传感器的安装面的材质应均匀、密实、平整,并与桩轴线平行,否则应采用磨光机磨平。
安装螺栓的钻孔应与桩侧面垂直传感器应紧贴桩侧面,锤击时不得产生滑动。
安装后的传感器初始应变值应能保证锤击时的可测轴向变形余量为:混泥土桩>±1000με,钢桩>±1000με。
9出现下列情况之一时,宜重新试验:a 、实测力与速度曲线峰值比例失调时;b、两侧力信号峰值相差一倍以上时;c、传感器安装处混泥土开裂或出现严重塑性变形使力曲线明显未归零;d、四通道测试数据不全;e、测试波形紊乱。
10采用实测曲线拟合法判定桩承载力应符合下列规定:a、桩土力学模型物理意义明确应能放映桩土的实际力学状态。
高应变检测原理

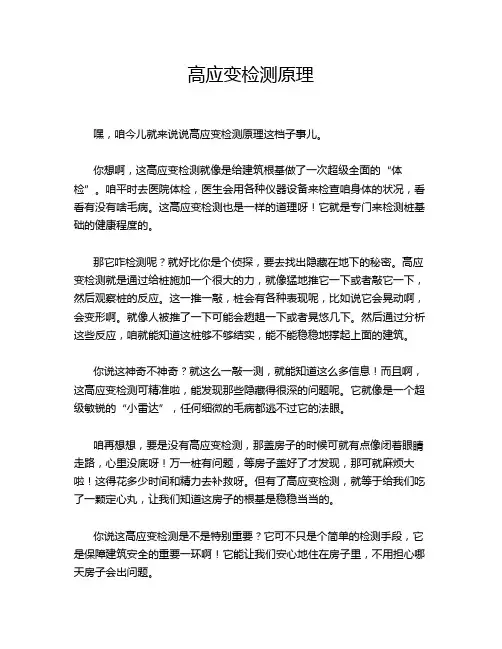

嘿,咱今儿就来说说高应变检测原理这档子事儿。
你想啊,这高应变检测就像是给建筑根基做了一次超级全面的“体检”。
咱平时去医院体检,医生会用各种仪器设备来检查咱身体的状况,看看有没有啥毛病。
这高应变检测也是一样的道理呀!它就是专门来检测桩基础的健康程度的。
那它咋检测呢?就好比你是个侦探,要去找出隐藏在地下的秘密。
高应变检测就是通过给桩施加一个很大的力,就像猛地推它一下或者敲它一下,然后观察桩的反应。
这一推一敲,桩会有各种表现呢,比如说它会晃动啊,会变形啊。
就像人被推了一下可能会趔趄一下或者晃悠几下。
然后通过分析这些反应,咱就能知道这桩够不够结实,能不能稳稳地撑起上面的建筑。
你说这神奇不神奇?就这么一敲一测,就能知道这么多信息!而且啊,这高应变检测可精准啦,能发现那些隐藏得很深的问题呢。
它就像是一个超级敏锐的“小雷达”,任何细微的毛病都逃不过它的法眼。
咱再想想,要是没有高应变检测,那盖房子的时候可就有点像闭着眼睛走路,心里没底呀!万一桩有问题,等房子盖好了才发现,那可就麻烦大啦!这得花多少时间和精力去补救呀。
但有了高应变检测,就等于给我们吃了一颗定心丸,让我们知道这房子的根基是稳稳当当的。
你说这高应变检测是不是特别重要?它可不只是个简单的检测手段,它是保障建筑安全的重要一环啊!它能让我们安心地住在房子里,不用担心哪天房子会出问题。
所以啊,可别小看了这高应变检测原理,它可是建筑领域里的大功臣呢!它为我们的生活保驾护航,让我们的居住环境更加安全可靠。
难道不是吗?
原创不易,请尊重原创,谢谢!。

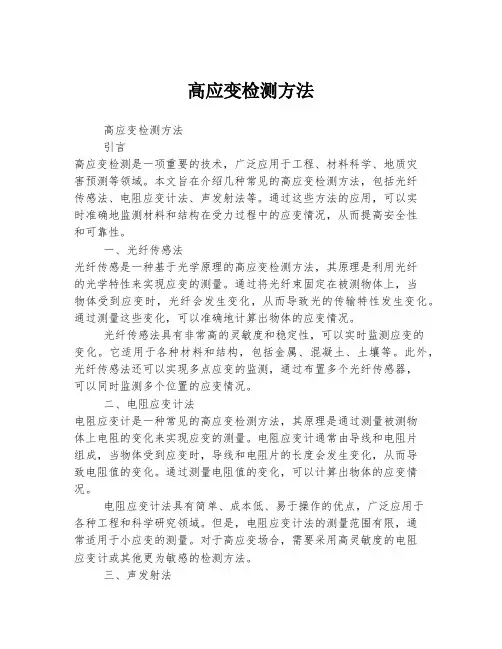

高应变检测方法高应变检测方法引言高应变检测是一项重要的技术,广泛应用于工程、材料科学、地质灾害预测等领域。
本文旨在介绍几种常见的高应变检测方法,包括光纤传感法、电阻应变计法、声发射法等。
通过这些方法的应用,可以实时准确地监测材料和结构在受力过程中的应变情况,从而提高安全性和可靠性。
一、光纤传感法光纤传感是一种基于光学原理的高应变检测方法,其原理是利用光纤的光学特性来实现应变的测量。
通过将光纤束固定在被测物体上,当物体受到应变时,光纤会发生变化,从而导致光的传输特性发生变化。
通过测量这些变化,可以准确地计算出物体的应变情况。
光纤传感法具有非常高的灵敏度和稳定性,可以实时监测应变的变化。
它适用于各种材料和结构,包括金属、混凝土、土壤等。
此外,光纤传感法还可以实现多点应变的监测,通过布置多个光纤传感器,可以同时监测多个位置的应变情况。
二、电阻应变计法电阻应变计是一种常见的高应变检测方法,其原理是通过测量被测物体上电阻的变化来实现应变的测量。
电阻应变计通常由导线和电阻片组成,当物体受到应变时,导线和电阻片的长度会发生变化,从而导致电阻值的变化。
通过测量电阻值的变化,可以计算出物体的应变情况。
电阻应变计法具有简单、成本低、易于操作的优点,广泛应用于各种工程和科学研究领域。
但是,电阻应变计法的测量范围有限,通常适用于小应变的测量。
对于高应变场合,需要采用高灵敏度的电阻应变计或其他更为敏感的检测方法。
三、声发射法声发射法是一种基于声学原理的高应变检测方法,其原理是通过检测被测物体在受力作用下产生的声波信号来实现应变的测量。
当物体受到应变时,会在内部和表面产生应变能量释放,从而产生声波。
通过记录和分析这些声波信号的特征,可以准确地计算出物体的应变情况。
声发射法具有非常高的灵敏度和准确性,可以实时监测应变的变化。
它适用于各种材料和结构,包括金属、塑料、岩石等。
声发射法可以实现远程监测,无需对被测物体进行接触或干预,具有很大的便利性和安全性。
表3.1.2 检测方法及检测目的低应变法检测桩身缺陷及其位置,判定桩身完整性类别高应变法判定单桩竖向抗压承载力是否满足设计要求;检测桩身缺陷及其位置,判定桩身完整性类别分析桩侧和桩端土阻力《建筑基桩检测技术规范》( JGJ106―2003)9.2.3 高应变检测用重锤应材质均匀、形状对称、锤底平整。
高径(宽)比不得小于1,并采用铸铁或铸钢制作。
当采取自由落锤安装加速度传感器的方式实测锤机力时,重锤应整体铸造。
且高径(宽)比应在1.0~1.5范围内。
9.2.4 进行高应变承载力检测时,锤的重量应大干预估单桩极限承载力的1.0%~1.5%,混凝土桩的桩径大于600mm或桩长大于30m时取高值。
(强规)管桩桩径600mm单桩极限承载力4000kN锤的重量50kN3.1.1 工程桩应进行单桩承载力和桩身完整性抽样检测。
(强规)《建筑基桩检测技术规范》( JGJ106―2003)3.2.7 施工后,宜先进行工程桩的桩身完整性检测,后进行承载力检测。
当基础埋深较大时,桩身完整性检测应在基坑开挖至基底标高后进行。
高应变承载力检测桩顶情况前后比较的照片(放心:有垫板保护,对桩头的质量没有影响)高应变承载力检测桩顶情况后的照片2.1 检测目的高应变检测目的是检测工程桩的竖向抗压承载力和桩身结构完整性,并对基桩的质量进行评价。
2.2 检测标准及数量规定本次试验按照中华人民共和国行业标准《建筑基桩检测技术规范》(JGJ106-2003),根据规范规定,高应变检测数量不少于总桩数的5%,且不少于5根。
2.3 仪器设备及基本原理本次检测仪器采用美国桩基动力学公司生产的PDA打桩分析仪(PAL型),检测示意图如图3。
图4 高应变动力试桩示意图高应变动力试桩的基本原理是:用重锤冲击桩顶,使桩-土产生足够的相对位移,以充分激发桩周土阻力和桩端支承力,通过安装在桩顶以下桩身两侧的力和加速度传感器接收桩的应力波信号,应用应力波理论分析处理力和速度时程曲线,从而判定桩的承载力和评价桩身质量完整性。
高应变检测高应变检测是一种重要的技术,广泛应用于工程、材料科学以及生物医学领域。
它通过测量物体在受力下的变形程度,来评估物体的强度和稳定性。
本文将介绍高应变检测的原理、应用领域、相关技术和发展前景。
高应变检测的原理是基于物体受力导致的形变,利用适当的传感器进行测量。
传感器可以是电阻应变计、光纤光栅、电容应变计等。
这些传感器的工作原理各不相同,但都可以通过测量物体表面或内部的形变情况,来判断物体的应变程度。
高应变检测在工程领域有着广泛的应用。
例如,结构工程师可以利用高应变检测来评估建筑物、桥梁和其他结构的安全性能。
通过在关键部位安装传感器,可以实时监测物体的应变情况,并及时采取措施,以防止结构的破坏和崩溃。
此外,高应变检测也在材料科学领域中扮演重要角色。
材料科学家可以通过测量材料的应变程度,来评估材料的弹性、硬度和韧性等特性。
这对于合金、陶瓷、塑料等材料的研究和应用具有重要意义,有助于优化材料的性能和开发新材料。
在生物医学领域,高应变检测也发挥着重要作用。
例如,医生可以利用高应变检测来监测人体内部的血管应变,从而评估血管的健康状况。
这对于心血管疾病的早期诊断和治疗具有重要意义。
与高应变检测相关的技术也在不断发展。
例如,现代传感器技术的进步,使得高应变检测更加精确和灵敏。
同时,计算机技术的快速发展,使得高应变检测的数据处理和分析更加方便和高效。
未来,高应变检测有着广阔的发展前景。
随着科学技术的不断进步,高应变检测将在更多领域中得到应用。
例如,在航天领域,高应变检测可以用于评估航天器在发射和运行过程中的结构安全性。
在汽车工业中,高应变检测可以用于评估汽车的碰撞安全性能。
在体育领域,高应变检测可以用于评估运动员的受力情况,从而预防运动损伤。
总之,高应变检测是一项重要的技术,已经广泛应用于工程、材料科学和生物医学领域。
它通过测量物体受力导致的变形情况,来评估物体的强度和稳定性。
未来,高应变检测有着广阔的发展前景,将在更多领域中发挥重要作用。

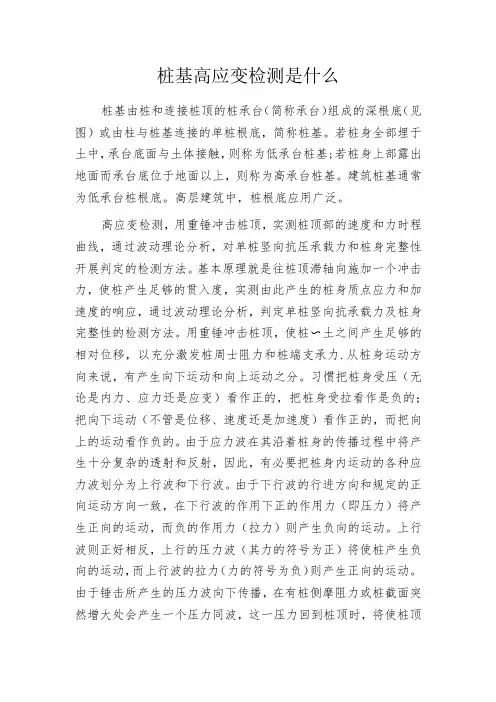

桩基高应变检测是什么桩基由桩和连接桩顶的桩承台(简称承台)组成的深根底(见图)或由柱与桩基连接的单桩根底,简称桩基。
若桩身全部埋于土中,承台底面与土体接触,则称为低承台桩基;若桩身上部露出地面而承台底位于地面以上,则称为高承台桩基。
建筑桩基通常为低承台桩根底。
高层建筑中,桩根底应用广泛。
高应变检测,用重锤冲击桩顶,实测桩顶部的速度和力时程曲线,通过波动理论分析,对单桩竖向抗压承载力和桩身完整性开展判定的检测方法。
基本原理就是往桩顶滞轴向施加一个冲击力,使桩产生足够的贯入度,实测由此产生的桩身质点应力和加速度的响应,通过波动理论分析,判定单桩竖向抗承载力及桩身完整性的检测方法。
用重锤冲击桩顶,使桩〜土之间产生足够的相对位移,以充分激发桩周士阻力和桩端支承力.从桩身运动方向来说,有产生向下运动和向上运动之分。
习惯把桩身受压(无论是内力、应力还是应变)看作正的,把桩身受拉看作是负的;把向下运动(不管是位移、速度还是加速度)看作正的,而把向上的运动看作负的。
由于应力波在其沿着桩身的传播过程中将产生十分复杂的透射和反射,因此,有必要把桩身内运动的各种应力波划分为上行波和下行波。
由于下行波的行进方向和规定的正向运动方向一致,在下行波的作用下正的作用力(即压力)将产生正向的运动,而负的作用力(拉力)则产生负向的运动。
上行波则正好相反,上行的压力波(其力的符号为正)将使桩产生负向的运动,而上行波的拉力(力的符号为负)则产生正向的运动。
由于锤击所产生的压力波向下传播,在有桩侧摩阻力或桩截面突然增大处会产生一个压力同波,这一压力回到桩顶时,将使桩顶处的力增加,速度减少。
同时,下行的压力波在桩截面突然减小处或有负摩阻力处,将产生一个拉力回波。
拉力波返回桩顶时,将使桩顶处的力值减小,速度增加。
掌握这一基本概念就可以在实测的力波曲线和速度曲线中根据两者变化关系来判断桩身的各种情况。
高应变检测方法高应变检测是一种重要的实验技术,它在材料科学、工程领域以及生物医学等领域都有着广泛的应用。
高应变检测方法的发展对于材料性能的研究和工程设计具有重要意义。
本文将介绍几种常见的高应变检测方法,并对它们的原理和特点进行简要的分析。
首先,光学方法是一种常见的高应变检测方法。
通过光学方法可以实现对材料表面应变场的测量,其中包括全场测量和局部测量两种方式。
全场测量方法主要包括全息干涉法、数字图像相关法和数字全息法等,这些方法可以实现对材料表面应变场的全面测量,具有测量范围广、测量精度高的优点。
局部测量方法主要包括应变片法和光栅法等,这些方法可以实现对材料表面应变场的局部测量,具有测量精度高、实时性好的特点。
其次,电阻应变片法也是一种常用的高应变检测方法。
电阻应变片是一种特殊材料,其电阻随应变而发生变化,通过测量电阻的变化可以得到材料的应变信息。
电阻应变片法具有测量范围广、适用性强的优点,可以实现对不同材料、不同形状的应变场的测量。
此外,电阻应变片法还具有测量精度高、成本低的特点,因此在工程领域得到了广泛的应用。
最后,声发射技术是一种新兴的高应变检测方法。
声发射技术通过监测材料在加载过程中产生的微小声波信号来获取材料的应变信息。
声发射技术具有对材料损伤敏感、实时性好的优点,可以实现对材料在加载过程中的应变情况进行实时监测。
此外,声发射技术还可以实现对材料的损伤状态进行评估,具有较好的预警效果。
综上所述,高应变检测方法是材料科学和工程领域中的重要技术手段,不同的检测方法各有特点,可以根据具体的应用需求选择合适的方法。
随着科学技术的不断发展,高应变检测方法也将不断完善和创新,为材料性能的研究和工程设计提供更加可靠的技术支持。
桩基高应变承载力检测原理
一、基本流程
根据试验要求,高应变测试应在单桩竖向抗压静载试验完成前进行,高应变试验前通知委托方或现场监理工程师,经批准后进场进行试验检测,操作步骤参考如下:
1、传感器安装面预处理;
2、重锤就位;
3、在仪器监控下安装应力、加速度传感器;
4、调整仪器进入接受状态;
5、按预定高度起吊重锤,接受操作员指挥,使重锤自动脱钩;
6、仪器操作员检查采集信号、工作人员检查传感器;
7、根据操作人员意见重复上述(5)、(6)项,或进行下一根桩的试验工作,重复(1)~(7)步。
直至全部试验结束。
8、对有问题的桩应及时将分析结果通知监理或委托方。
二、高应变检测原理
高应变动力试验是用重锤冲击桩顶,使桩土间产生相对位移,实测桩顶力和加速度的时程曲线,通过波动方程分析法拟合计算单桩的极限承载力。
1、正确选取信号,确定波速平均值;
2、假定桩和土的力学模型,根据勘察报告和施工记录选定计算模型的初始参数;
3、利用实测的加速度曲线作为输入的边界条件,通过波动方程
数学求解,反算桩顶的力曲线;
4、如果计算的曲线与实测的曲线不吻合,说明假定的模型及参数不合理,有针对性地调整桩土模型及参数;
5、根据调整后的桩土模型及参数再行计算,直至计算曲线与实测曲线的吻合程度良好,且难以进一步改善为止。
高应变检测方法
高应变检测是确定或表征材料或构件的应变特性的技术方法。
它也是提高构件可靠性和使用寿命的关键技术。
目前,高应变检测方法已发展和应用于航空航天、机械、军工、核电、能源、矿山、化工等多个领域。
一、激光应变检测
激光应变检测是一种测量动态形变的非接触式检测技术,它使用激光作为扫描传感器来测量金属构件的应变。
它可以满足大范围和高分辨率的空间拍摄,高重
复性的测量需求。
二、光栅应变计
光栅应变计是一种高精度测量技术,它在构件表面放置一个特定的网格,当构件处于加载条件下时,这个网格就会发生形变,由此推断出构件的应变值。
三、杆和光杆系统
杆和光杆系统是一种组合传感器系统,其目的是测量运动传感器中的各个参数,包括位移、速度、加速度和应变。
它利用被测物体的形变改变杆和光杆的距离,从而测量物体的应变。
四、热失重试验
热失重试验是以热失重为手段的试验方法,通过改变温度,使材料在多重温度、荷载和时间条件下发生改变。
当材料和结构件在这些条件下发生形变、缩小或变形时,可有效地测定其应变。
五、激光测距计
激光测距计是一种利用激光技术测量物体运动距离的传感器,它可以精确测量物体沿一个方向上的形变情况。
它能够检测构件在加载下的变形和挠度,进而判断构件的应变值。
六、气动传感器
气动传感器是一种新型的传感器,它的工作原理类似于飞机的控制面板,利用气动活塞的膨胀来测量构件的应变。
它有一个内控阀,当构件形变发生改变时它可以及时反应,从而测量应变值。
高应变检测高应变检测是一种用于测量和监测材料和结构在高应变条件下的变形和应变状态的技术。
它在材料科学、工程领域以及地震学、地质学等领域有着广泛的应用。
高应变检测的原理是通过传感器捕捉材料或结构在受力下的变形和应变信息,然后将这些信息转化为电信号,再通过信号处理和分析得到相关的参数。
传感器可以是光纤传感器、应变片、电极传感器等。
光纤传感器是目前应用最广泛的一种高应变检测技术。
其原理是利用光纤的光学特性来测量材料的变形和应变。
一般将光纤分成若干段,每段都经过特殊处理,当有应变作用于光纤时,光纤会发生细微的形变,进而改变光传输的特性,如损失、反射等。
通过对光信号的测量和分析,就可以得到应变信息。
应变片也是常用的高应变检测技术之一。
它是一种具有特殊纹路的金属片,当受力作用于应变片时,测量电阻和电容的变化,就可以计算出应变信息。
应变片具有体积小、响应速度快的优点,可以广泛应用于材料科学和工程领域。
电极传感器是一种直接测量电位差的技术。
当材料或结构受力变形时,电极间会产生电位差,通过测量电位差的变化,可以得到应变信息。
电极传感器具有灵敏度高、测量范围广的优点,常用于材料的高应变检测。
高应变检测的应用非常广泛。
在工程领域,高应变检测可以用于监测桥梁、隧道、大型建筑物等结构的变形和应变状态,及时发现结构的异常变化,采取相应的措施。
在材料科学领域,高应变检测可以用于研究材料的力学性能、变形机理等,为材料的设计和改进提供依据。
在地震学和地质学领域,高应变检测可以用于监测地震活动时地壳的应变状态,研究地震的发生机制。
总的来说,高应变检测技术在工程和科学研究中起着重要的作用,它可以帮助我们了解材料和结构在受力条件下的变形和应变规律,为工程实践和科学研究提供有力的支持。
高应变
简介
用重锤冲击桩顶,实测桩顶部的速度和力时程曲线,通过波动理论分析,对单桩竖向抗压承载力和桩身完整性进行判断的检测方法。
高应变检测的基本原理
高应变榆测的基本原理就是往桩顶滞轴向施加一个冲击力,使桩产生足够的贯入度,实测由此产生的桩身质点应力和加速度的响应,通过波动理论分析,判定单桩竖向抗承载力及桩身完整性的榆测方法。
用重锤冲击桩顶,使桩~土之间产生足够的相对位移,以充分激发桩周土阻力和桩端支承力.从桩身运动方向来说,有产生向下运动和向上运动之分。
习惯把桩身受压(小沦是内力、应力还是应变)看作正的,把桩身受拉看作是负的;把向下运动(不论是位移、速度还是加速度)看作正的,而把向上的运动看作负的。
南于应力波在其沿着桩身的传播过程中将产生十分复杂的透射和反射,因此,有必要把桩身内运动的各种应力波划分为上行波和下行波。
由于下行波的行进方向和规定的正向运动方向一致,在下行波的作用下正的作用力(即压力)将产生正向的运动,而负的作用力(拉力)则产生负向的运动。
上行波则正好相反,上行的压力波(其力的符号为正)将使桩产生负向的运动,而上行波的拉力(力的符号为负)则产生正向的运动。
由于锤击所产生的压力波向下传播,在有桩侧摩阻力或桩载而突然增大处会产生一个压力同波,这一压力回到桩顶时,将使桩顶处的力增加,速度减少。
同时,下行的压力波在桩载面突然减小处或有负摩阻力处,
将产生一个拉力回波。
拉力波返回桩顶时,将使桩顶处的力值减小,速度增加。
掌握这一基本概念就可以在实测的力波曲线和速度曲线中根据两者变化关系来判断桩身的各种情况。
●测试系统示意图
●应用要点
1 检测桩数
由于工程桩是不允许不合格桩存在的,因此在进行检测时,不应简单地采用随机抽样的方式,而应根据打桩记录,经过综合分析,抽检那些估计质量可能较差的桩。
以提高检测结果的可靠度,减少工程隐患。
基桩的高应变动力检测有两种情况:一种是根据《建筑桩基技术规范》中的有关规定进行的例行检测,其检测桩数不宜少于总桩数的5%,并不得少于5根;另一种是发现桩基工程有质量问题,必须对桩基施工质量、承载能力作出总体评价时,应由有关方面协商,适当增加抽检桩数,一般不应少于总桩数的10%。
并不应少于10根,必要时还应进行低应变动力检测普查基桩桩身结构的完整性。
2 检测截面的选择
传感器直接测到的信号是检测面上的应变和加速度的信号,要根据其他参数设定值计算后才能得到力和速度信号。
检测截面选择不当,如传感器过分靠近桩顶或在变截面附近,实测的应变不具代表性;传感器安装处局部砼质量差,不利于传感器的固定,在锤击力作用下还可能产生严重的非弹性变形,同时截面的阻抗也估算不准等,都会影响承载力的计算结果。
3 锤击设备的选取
高应变动力检测基桩时,为了使桩土间产生一定的相对位移,需要在桩上作用有较大的能量,因此必须用重锤锤击桩顶。
对于预制桩(包括管桩),可以利用打桩机作为锤击装置进行试验;对于灌注桩,则需要选择专门的自由落锤锤击设备,包括锤体、导向架脱钩器等,调整锤重和锤的落距是关系到能否采集到合格有用信号(也就是试验成败)的关键。
锤重选取可按“规程”要求,即锤重应大于预估桩极限承载力的l%-1.5%。
落距大小是影响力峰值和桩顶速度的重要因素,落距过小,则能量不足;而落距过大,力峰值过大,易击碎桩顶。
一般的落距控制在1.0~2.Om之间,最大落距≤2.5m,最好是重锤低击,锤重和锤落距的选取要使桩的锤击贯入度≥2.5mm,但不能超过10mm。
贯入度过小,土的强度发挥不充分,太大则不满足波动理论,实测波形失真。
4 检测的工作面要求
(1)为确保试验时锤击力的正常传递和提高工作效率,应先凿掉桩顶部的破碎层和软弱混凝土,对灌注桩、桩头严重破损的混凝士.预制桩和桩头已出现屈服变形的钢桩,试验前应对桩头进行修复或加固处理。
(2)桩头顶面应保持水平、平整,桩头中轴线与桩身中轴线应重合.桩头截面积应与原桩身截面积相同,桩头主筋应全部直通至桩顶混凝土保护层之下,各主筋应在同一高度上。
(3)距桩顶上1倍桩径范围内,宜用3~5mm钢板围裹或距桩顶1.5倍桩径范围内设箍筋,间距不宜大于150ram。
桩顶应设置钢筋网片2~3层,间距60—100mm,桩头混凝土强度等级宜比桩身混凝土提高1~2级,且不得低于C30。
(4)桩头应高出桩周土2~3倍桩径,桩周1.2m以内应平整夯实。
(5)从成桩到开始试验的休止时间:在桩身强度达到设计要求的前提下,一般对于砂类土不应少于7d;粉土不应少于lOd;非饱和黏性土不应少于15d;饱和黏性土不应少于25d,预制桩承载力的时间效应可通过复打试验确定。
对于泥浆护壁灌注桩,宜适当延长休止时间。
5 桩上体系的破坏模式
高应变动力检测所判定的单桩竖向极限承载力是指岩土对桩的
静土阻力,是在桩身材料强度满足要求的前提下得到的。
大多数情况是岩土对桩的阻力被克服而使承载力达到极限;但也有其他情况,如桩身的压屈,桩径小或桩身砼质量差而导致桩身强度先期破坏,由
于高应变检测中动力荷载的持续时间短,在静载荷试验中可能先期出现的破坏模式在高应变检测中可能不出现,因此在检测时要注意桩身阻抗的变化,不能单纯以某一次动荷载作用下获得的阻力推断承载力,而要观察桩身缺陷在多次动力冲击下的变化和发展。
若桩身存在先期破坏的可能,就不能以高应变获得的极限阻力作为单桩极限承载力。
6 检测数据分析
分析方法一般采用Case法和实测曲线拟合法。
采用实测曲线拟合法分析桩身扩径、桩身截面渐变或多变的情况,应注意合理选择土参数。
高应变法锤击的荷载上升时间一般不小于2m/s,因此对桩身浅部缺陷位置的判定存在盲区,也无法根据裂缝宽度8 W来判定缺陷程度。
只能根据力和速度曲线的比例失调程度来估计浅部缺陷程度;不能定量给出缺陷的具体部位,尤其是锤击力波上升非常缓慢时,还受土阻力的影响。
对浅部缺陷桩,宜用低应变法检测并进行缺陷定位。
