高应变检测技术解析

高应变检测方法1. 光纤布拉格光栅传感器：利用光纤布拉格光栅传感器可以测量结构中的应变变化。

该传感器的原理是通过测量布拉格光栅中反射光束的波长变化来确定应变情况。

2. 电阻应变片：电阻应变片是一种通过测量电阻值变化来确定材料应变的传感器。

通过将电阻应变片粘贴在结构物上，当结构物发生应变时，电阻应变片的电阻值也会随之改变。

3. 压力传感器：虽然压力传感器主要用于测量压力，但它们也可以用于测量应变。

通过将压力传感器放置在结构物表面，并测量传感器受到的力的变化，可以确定应变情况。

4. 声波传感器：声波传感器可以用于测量结构物的应变变化。

通过发送声波信号并测量信号的反射时间来确定结构物的应变情况。

5. 共振频率方法：共振频率方法是一种通过测量结构物的共振频率变化来确定应变情况的方法。

通过对结构物施加激励，并测量结构物在共振频率上的响应，可以推断出应变情况。

6. 电容式传感器：电容式传感器可以用于测量结构物的应变变化。

通过将电容式传感器放置在结构物上，并测量电容值的变化，可以确定结构物的应变情况。

7. 磁性弹性体传感器：磁性弹性体传感器通过利用磁性材料的特性来测量结构物的应变变化。

当结构物发生应变时，磁性弹性体传感器的磁性特性也会随之改变。

8. 位移传感器：位移传感器可以用于测量结构物表面的位移变化，在某些情况下，位移变化可以与应变相关联。

9. 超声波检测方法：超声波检测方法可以用于测量结构物的应变变化。

通过发送超声波信号并测量信号的回波时间来确定结构物的应变情况。

10. 振动传感器：振动传感器可以用于测量结构物的振动变化，而结构物的振动变化可以与其应变相关联。

通过测量振动传感器的输出信号，可以确定结构物的应变情况。

高应变检测方法高应变检测方法引言高应变检测是一项重要的技术，广泛应用于工程、材料科学、地质灾害预测等领域。

本文旨在介绍几种常见的高应变检测方法，包括光纤传感法、电阻应变计法、声发射法等。

通过这些方法的应用，可以实时准确地监测材料和结构在受力过程中的应变情况，从而提高安全性和可靠性。

一、光纤传感法光纤传感是一种基于光学原理的高应变检测方法，其原理是利用光纤的光学特性来实现应变的测量。

通过将光纤束固定在被测物体上，当物体受到应变时，光纤会发生变化，从而导致光的传输特性发生变化。

通过测量这些变化，可以准确地计算出物体的应变情况。

光纤传感法具有非常高的灵敏度和稳定性，可以实时监测应变的变化。

它适用于各种材料和结构，包括金属、混凝土、土壤等。

此外，光纤传感法还可以实现多点应变的监测，通过布置多个光纤传感器，可以同时监测多个位置的应变情况。

二、电阻应变计法电阻应变计是一种常见的高应变检测方法，其原理是通过测量被测物体上电阻的变化来实现应变的测量。

电阻应变计通常由导线和电阻片组成，当物体受到应变时，导线和电阻片的长度会发生变化，从而导致电阻值的变化。

通过测量电阻值的变化，可以计算出物体的应变情况。

电阻应变计法具有简单、成本低、易于操作的优点，广泛应用于各种工程和科学研究领域。

但是，电阻应变计法的测量范围有限，通常适用于小应变的测量。

对于高应变场合，需要采用高灵敏度的电阻应变计或其他更为敏感的检测方法。

三、声发射法声发射法是一种基于声学原理的高应变检测方法，其原理是通过检测被测物体在受力作用下产生的声波信号来实现应变的测量。

当物体受到应变时，会在内部和表面产生应变能量释放，从而产生声波。

通过记录和分析这些声波信号的特征，可以准确地计算出物体的应变情况。

声发射法具有非常高的灵敏度和准确性，可以实时监测应变的变化。

它适用于各种材料和结构，包括金属、塑料、岩石等。

声发射法可以实现远程监测，无需对被测物体进行接触或干预，具有很大的便利性和安全性。

高应变检测高应变检测是一种重要的技术，广泛应用于工程、材料科学以及生物医学领域。

它通过测量物体在受力下的变形程度，来评估物体的强度和稳定性。

本文将介绍高应变检测的原理、应用领域、相关技术和发展前景。

高应变检测的原理是基于物体受力导致的形变，利用适当的传感器进行测量。

传感器可以是电阻应变计、光纤光栅、电容应变计等。

这些传感器的工作原理各不相同，但都可以通过测量物体表面或内部的形变情况，来判断物体的应变程度。

高应变检测在工程领域有着广泛的应用。

例如，结构工程师可以利用高应变检测来评估建筑物、桥梁和其他结构的安全性能。

通过在关键部位安装传感器，可以实时监测物体的应变情况，并及时采取措施，以防止结构的破坏和崩溃。

此外，高应变检测也在材料科学领域中扮演重要角色。

材料科学家可以通过测量材料的应变程度，来评估材料的弹性、硬度和韧性等特性。

这对于合金、陶瓷、塑料等材料的研究和应用具有重要意义，有助于优化材料的性能和开发新材料。

在生物医学领域，高应变检测也发挥着重要作用。

例如，医生可以利用高应变检测来监测人体内部的血管应变，从而评估血管的健康状况。

这对于心血管疾病的早期诊断和治疗具有重要意义。

与高应变检测相关的技术也在不断发展。

例如，现代传感器技术的进步，使得高应变检测更加精确和灵敏。

同时，计算机技术的快速发展，使得高应变检测的数据处理和分析更加方便和高效。

未来，高应变检测有着广阔的发展前景。

随着科学技术的不断进步，高应变检测将在更多领域中得到应用。

例如，在航天领域，高应变检测可以用于评估航天器在发射和运行过程中的结构安全性。

在汽车工业中，高应变检测可以用于评估汽车的碰撞安全性能。

在体育领域，高应变检测可以用于评估运动员的受力情况，从而预防运动损伤。

总之，高应变检测是一项重要的技术，已经广泛应用于工程、材料科学和生物医学领域。

它通过测量物体受力导致的变形情况，来评估物体的强度和稳定性。

未来，高应变检测有着广阔的发展前景，将在更多领域中发挥重要作用。

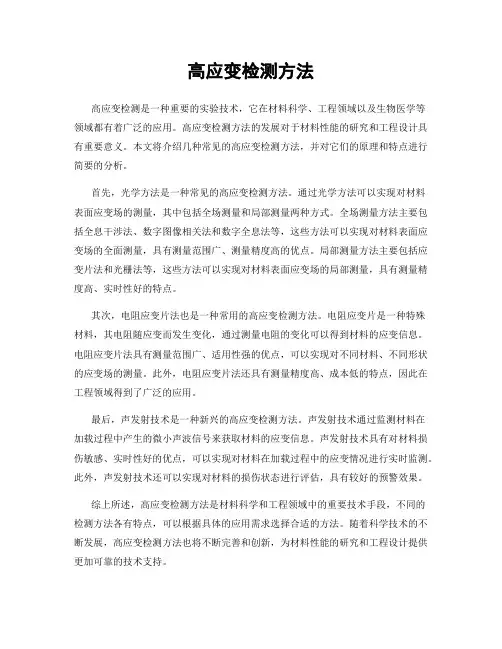

高应变检测方法高应变检测是一种重要的实验技术，它在材料科学、工程领域以及生物医学等领域都有着广泛的应用。

高应变检测方法的发展对于材料性能的研究和工程设计具有重要意义。

本文将介绍几种常见的高应变检测方法，并对它们的原理和特点进行简要的分析。

首先，光学方法是一种常见的高应变检测方法。

通过光学方法可以实现对材料表面应变场的测量，其中包括全场测量和局部测量两种方式。

全场测量方法主要包括全息干涉法、数字图像相关法和数字全息法等，这些方法可以实现对材料表面应变场的全面测量，具有测量范围广、测量精度高的优点。

局部测量方法主要包括应变片法和光栅法等，这些方法可以实现对材料表面应变场的局部测量，具有测量精度高、实时性好的特点。

其次，电阻应变片法也是一种常用的高应变检测方法。

电阻应变片是一种特殊材料，其电阻随应变而发生变化，通过测量电阻的变化可以得到材料的应变信息。

电阻应变片法具有测量范围广、适用性强的优点，可以实现对不同材料、不同形状的应变场的测量。

此外，电阻应变片法还具有测量精度高、成本低的特点，因此在工程领域得到了广泛的应用。

最后，声发射技术是一种新兴的高应变检测方法。

声发射技术通过监测材料在加载过程中产生的微小声波信号来获取材料的应变信息。

声发射技术具有对材料损伤敏感、实时性好的优点，可以实现对材料在加载过程中的应变情况进行实时监测。

此外，声发射技术还可以实现对材料的损伤状态进行评估，具有较好的预警效果。

综上所述，高应变检测方法是材料科学和工程领域中的重要技术手段，不同的检测方法各有特点，可以根据具体的应用需求选择合适的方法。

随着科学技术的不断发展，高应变检测方法也将不断完善和创新，为材料性能的研究和工程设计提供更加可靠的技术支持。

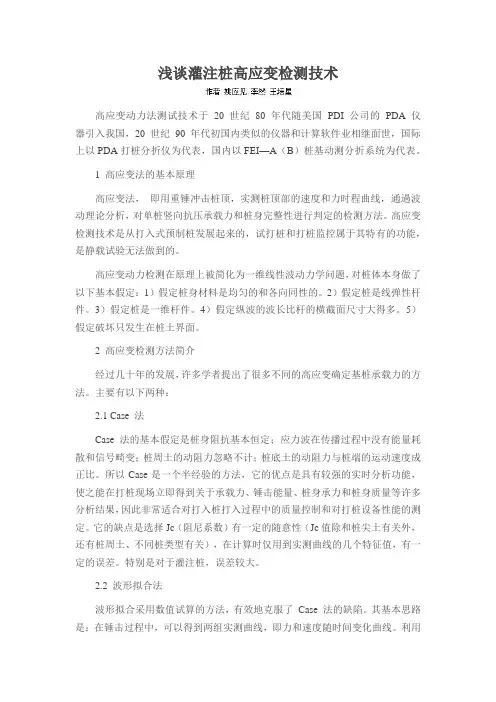

浅谈灌注桩高应变检测技术高应变动力法测试技术于20 世纪80 年代随美国PDI 公司的PDA 仪器引入我国，20 世纪90 年代初国内类似的仪器和计算软件业相继面世，国际上以PDA打桩分折仪为代表，国内以FEI—A（B）桩基动测分折系统为代表。

1 高应变法的基本原理高应变法，即用重锤冲击桩顶，实测桩顶部的速度和力时程曲线，通過波动理论分析，对单桩竖向抗压承载力和桩身完整性进行判定的检测方法。

高应变检测技术是从打入式预制桩发展起来的，试打桩和打桩监控属于其特有的功能，是静载试验无法做到的。

高应变动力检测在原理上被简化为一维线性波动力学问题，对桩体本身做了以下基本假定：1）假定桩身材料是均匀的和各向同性的。

2）假定桩是线弹性杆件。

3）假定桩是一维杆件。

4）假定纵波的波长比杆的横截面尺寸大得多。

5）假定破坏只发生在桩土界面。

2 高应变检测方法简介经过几十年的发展，许多学者提出了很多不同的高应变确定基桩承载力的方法。

主要有以下两种：2.1 Case 法Case法的基本假定是桩身阻抗基本恒定；应力波在传播过程中没有能量耗散和信号畸变；桩周土的动阻力忽略不计；桩底土的动阻力与桩端的运动速度成正比。

所以Case是一个半经验的方法，它的优点是具有较强的实时分析功能，使之能在打桩现场立即得到关于承载力、锤击能量、桩身承力和桩身质量等许多分析结果，因此非常适合对打入桩打入过程中的质量控制和对打桩设备性能的测定。

它的缺点是选择Jc（阻尼系数）有一定的随意性（Jc值除和桩尖土有关外，还有桩周土、不同桩类型有关），在计算时仅用到实测曲线的几个特征值，有一定的误差。

特别是对于灌注桩，误差较大。

2.2 波形拟合法波形拟合采用数值试算的方法，有效地克服了Case 法的缺陷。

其基本思路是：在锤击过程中，可以得到两组实测曲线，即力和速度随时间变化曲线。

利用其中一组曲线并对桩身阻抗、土阻力及其他所有桩土作出假定来推求另一组曲线值，利用推求值与另一组实测曲线值对比。

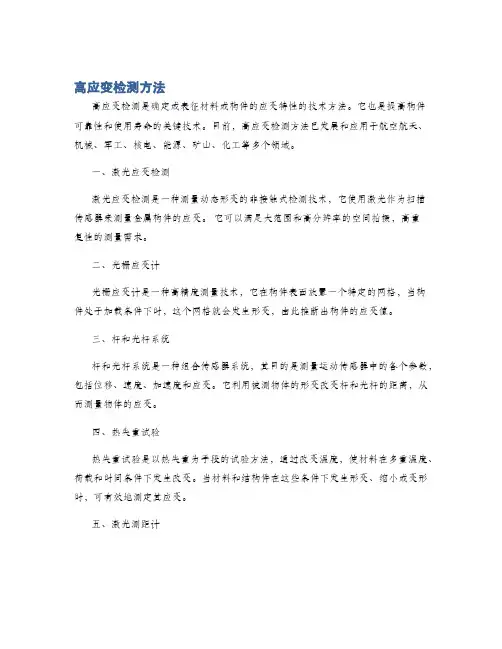

高应变检测方法
高应变检测是确定或表征材料或构件的应变特性的技术方法。

它也是提高构件可靠性和使用寿命的关键技术。

目前，高应变检测方法已发展和应用于航空航天、机械、军工、核电、能源、矿山、化工等多个领域。

一、激光应变检测
激光应变检测是一种测量动态形变的非接触式检测技术，它使用激光作为扫描传感器来测量金属构件的应变。

它可以满足大范围和高分辨率的空间拍摄，高重
复性的测量需求。

二、光栅应变计
光栅应变计是一种高精度测量技术，它在构件表面放置一个特定的网格，当构件处于加载条件下时，这个网格就会发生形变，由此推断出构件的应变值。

三、杆和光杆系统
杆和光杆系统是一种组合传感器系统，其目的是测量运动传感器中的各个参数，包括位移、速度、加速度和应变。

它利用被测物体的形变改变杆和光杆的距离，从而测量物体的应变。

四、热失重试验
热失重试验是以热失重为手段的试验方法，通过改变温度，使材料在多重温度、荷载和时间条件下发生改变。

当材料和结构件在这些条件下发生形变、缩小或变形时，可有效地测定其应变。

五、激光测距计
激光测距计是一种利用激光技术测量物体运动距离的传感器，它可以精确测量物体沿一个方向上的形变情况。

它能够检测构件在加载下的变形和挠度，进而判断构件的应变值。

六、气动传感器
气动传感器是一种新型的传感器，它的工作原理类似于飞机的控制面板，利用气动活塞的膨胀来测量构件的应变。

它有一个内控阀，当构件形变发生改变时它可以及时反应，从而测量应变值。

高应变动力测试技术在桩基检测中的应用探析摘要：在建筑工程中，桩基工程的主要检测方法就是高应变动力法，此种方法在上个世纪70年代被提出，且得到了较快的发展。

相比与静载荷试验法而言，具有一定优势，在桩基检测工作中，能够对大吨位实施良好的检测，在桩基检测中较为权威。

本文首先对高应变力测试技术的概念以及原理、检测方法进行分析，同时对其检测影响因素进行阐述，对该项检测技术的先进性特点进行总结，希望能够有效促进桩基工程检测的顺利开展，为工程安全施工提供一定保障。

关键词：高应变动力测试技术；桩基工程；检测；分析在桩基工程作业过程中，首要工作就是检测桩基质量，对桩基的单桩垂直承载力进行检测，保证其能够符合项目标准[1]。

传统方法检测单桩垂直承载力需要通过静载荷试验完成。

在试验过程中，首先需要对锚桩或堆载物实施称重，而后对相关数据进行研究，但是，此种方式存在一定弊端，需要在准备阶段就耗费大量时间，导致人力财力消耗较大，且也无法用于吨位较大的单桩测试中。

目前，在业界广受推崇的检测技术就是高应变动力测试技术，在实际工程中，无需设置锚桩或堆载物，就能完成对大吨位单桩的检测工作。

现阶段工程检测中已经得到了广泛的应用，且逐渐取代了传统落后的静载荷试验方法，成为桩基检测的首选[2]。

一、高应变动力法概念及原理分析高应变动力法测试技术最早于20世纪70年代在美国被提出，引入我国的时间在80年代，到90年代就已经得到了迅速的扩散，与此项技术相关的仪器以及软件也开始逐渐投入使用。

高应变动力法测试技术在检测工作中，主要就是激发桩基的速度波以及应力波，在桩基顶部实现接收以及测量，以此对桩基承载力进行确定。

高应变动力法测试技术对桩基测验没有较高要求，能够对多处桩基实施检测，实测曲线拟合法理论、凯斯法理论以及阻力系数法等应用较多，且技术较为成熟。

二、高应变动力检测方法（一）凯斯法理论分析凯斯法理论是基于应力波理论提出的新检测方法，在测试过程中，需要将单桩比作应力波理论，并视其为等截面桩[3]。

高应变检测高应变检测是一种用于测量和监测材料和结构在高应变条件下的变形和应变状态的技术。

它在材料科学、工程领域以及地震学、地质学等领域有着广泛的应用。

高应变检测的原理是通过传感器捕捉材料或结构在受力下的变形和应变信息，然后将这些信息转化为电信号，再通过信号处理和分析得到相关的参数。

传感器可以是光纤传感器、应变片、电极传感器等。

光纤传感器是目前应用最广泛的一种高应变检测技术。

其原理是利用光纤的光学特性来测量材料的变形和应变。

一般将光纤分成若干段，每段都经过特殊处理，当有应变作用于光纤时，光纤会发生细微的形变，进而改变光传输的特性，如损失、反射等。

通过对光信号的测量和分析，就可以得到应变信息。

应变片也是常用的高应变检测技术之一。

它是一种具有特殊纹路的金属片，当受力作用于应变片时，测量电阻和电容的变化，就可以计算出应变信息。

应变片具有体积小、响应速度快的优点，可以广泛应用于材料科学和工程领域。

电极传感器是一种直接测量电位差的技术。

当材料或结构受力变形时，电极间会产生电位差，通过测量电位差的变化，可以得到应变信息。

电极传感器具有灵敏度高、测量范围广的优点，常用于材料的高应变检测。

高应变检测的应用非常广泛。

在工程领域，高应变检测可以用于监测桥梁、隧道、大型建筑物等结构的变形和应变状态，及时发现结构的异常变化，采取相应的措施。

在材料科学领域，高应变检测可以用于研究材料的力学性能、变形机理等，为材料的设计和改进提供依据。

在地震学和地质学领域，高应变检测可以用于监测地震活动时地壳的应变状态，研究地震的发生机制。

总的来说，高应变检测技术在工程和科学研究中起着重要的作用，它可以帮助我们了解材料和结构在受力条件下的变形和应变规律，为工程实践和科学研究提供有力的支持。

1、高应变检测的常规做法1）优质的实测数据是高应变法分析计算的基础，需要检测的项目有：必须要测的项目：桩头范围内某个选定截面M的平均内力F m和平均速度V m,借此全面掌握一个界面的动力状态。

希望测定的项目：桩顶在每次锤击下得贯入度s d,主要用来验证分析结果。

2、检测截面M的选择①、检测截面与桩顶的间距原则上不小于桩径的1.5倍，最好相距2～3倍桩径，再困难条件下也不得小于1倍桩径。

②、初始应力应力波信号的波峰前后区段对数据质量的判断极为重要，应尽可能避免受到各种条件的干扰和重叠；因此检测截面附近不得存在阻抗突变的截面。

3、测点的选择和准备①必须严格保证每组传感器安装位置在检测截面的对称性，每组传感器的两个测点和检测截面的中心轴的距离必须相等，其连线必须通过中心轴；只有满足这两个条件，两个测点的实测结果的平均值才有可能代表桩身的轴向力和速度。

②每侧的测力和测速度的传感器应尽可能相互靠近，以利于数据的一致性；同侧的传感器的横向间距不得超过80～100mm。

③用于测力的工具式应变计在安装表面上将跨越一定距离，两端的两个接触面不仅必须平整，还必须严格处于同一处理平面之中，才能保证传感器以一定压力紧贴时不产生过大的初始初始变形，此外为了提供必要的摩擦力，平整的表面有不可过于光洁。

4、锤重的选择选择锤重的目的主要在于激发衰减缓慢的应力波，增大脉宽，同事也有利于提高峰值；合起来就是增大能够促使桩身贯入土中的那一部分有效的输入能量以保证土的静阻力的充分发挥。

实际上由于弹性的桩身在土中以蠕动的方式向下进行，每个桩段的阻力都在不断发生变化，应力波本身也在不断衰减之中，问题本身的关键是下行的应力波能否到达桩底并使桩身下部和底部产生足够大的位移而充分调动底部桩周土的静阻力；事实上，锤重和落高只能影响桩顶初始的应力波脉冲，而充分影响桩底的问题则还要取决于两个因素：一是传播过程中的能量的损失，二是桩底端承阻力的激发机理。
