隧道工程施工图解

隧道开挖施工方法一、全断面施工Ⅱ级围岩整体性较好，采用全断面光面爆破开挖（开挖顺序见II 围岩开挖示意图），锚喷初期支护,采用凿岩机钻孔,Ⅱ级围岩开挖进尺 3.5m。

出渣采用装载机或挖掘装载机装渣，采用带废气净化装置的自卸汽车运渣。

全断面液压衬砌钢模台车衬砌.全断面法施工工艺见“Ⅱ级围岩全断面法施工工艺流程图”。

Ⅱ级围岩全断面法施工工艺流程图二、台阶法施工Ⅲ级围岩采用台阶法开挖，台阶法施工将断面分为上下两部分（见III级围岩开挖示意图）。

上台阶长度30m，下台阶长度为10m,为了保证开挖轮廓圆顺、准确，维护围岩自身承载能力，减少对围岩的扰动，拱部及边墙采用光面爆破.上台阶断面采用简易工作台架、YT28风钻钻孔；下台阶断面采用凿岩机钻孔,Ⅲ级围岩开挖进尺3.1m。

采用装载机装渣,自卸汽车运渣。

全断面液压衬砌钢模台车衬砌.台阶法施工工艺见“台阶法施工工艺流程图”。

台阶法施工工艺流程图三、台阶法施工Ⅳ级围岩采用三台阶法开挖，台阶法施工将断面分为上中下三部分(见Ⅳ级围岩开挖示意图）。

上台阶长度5m，中台阶长度6m，下台阶长度为6m,为了保证开挖轮廓圆顺、准确，维护围岩自身承载能力，减少对围岩的扰动,拱部及边墙采用光面爆破。

上台阶采用简易工作台架、YT28风钻钻孔；Ⅳ级围岩开挖进尺2.1m.采用挖掘机装渣，自卸汽车运渣.全断面液压衬砌钢模台车衬砌。

三台阶开挖法施工工艺流程图三、大拱脚台阶法施工V级围岩地段采用大拱脚台阶开挖法施工，尽量采用人工风镐配合长臂挖掘机开挖，侧翻式挖掘机装碴，自卸汽车运输。

必要时采用微振动爆破，YT28风钻钻眼，非电毫秒雷管起爆，每循环进尺0.8m.附：大拱脚台阶法开挖施工流程图施工工序:1、（1）弱爆破开挖①部。

（2）施作①部台阶周边的初期支护和临时支护，即初喷4cm厚混凝土，铺设钢筋网，架立大拱脚钢架，并设锁脚锚杆。

（3）钻设径向锚杆后复喷混凝土至设计厚度。

2、（1）弱爆破开挖②部。

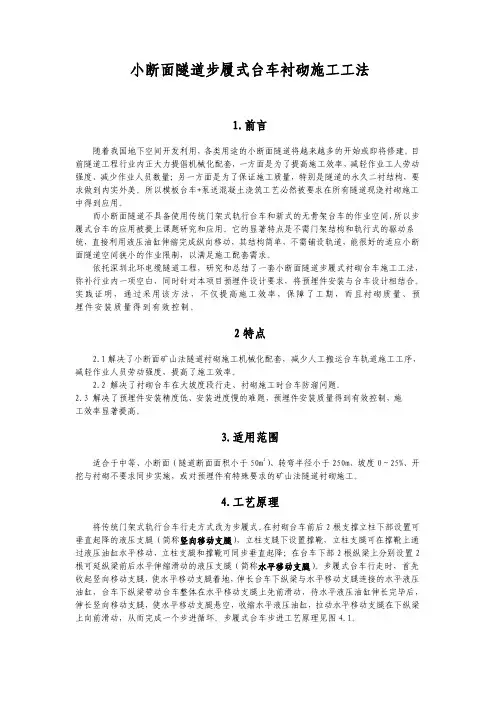

小断面隧道步履式台车衬砌施工工法1.前言随着我国地下空间开发利用，各类用途的小断面隧道将越来越多的开始或即将修建。

目前隧道工程行业内正大力提倡机械化配套，一方面是为了提高施工效率，减轻作业工人劳动强度、减少作业人员数量；另一方面是为了保证施工质量，特别是隧道的永久二衬结构，要求做到内实外美。

所以模板台车+泵送混凝土浇筑工艺必然被要求在所有隧道现浇衬砌施工中得到应用。

而小断面隧道不具备使用传统门架式轨行台车和新式的无骨架台车的作业空间，所以步履式台车的应用被提上课题研究和应用。

它的显著特点是不需门架结构和轨行式的驱动系统，直接利用液压油缸伸缩完成纵向移动，其结构简单，不需铺设轨道，能很好的适应小断面隧道空间狭小的作业限制，以满足施工配套需求。

依托深圳北环电缆隧道工程，研究和总结了一套小断面隧道步履式衬砌台车施工工法，弥补行业内一项空白，同时针对本项目预埋件设计要求，将预埋件安装与台车设计相结合。

实践证明，通过采用该方法，不仅提高施工效率，保障了工期，而且衬砌质量、预埋件安装质量得到有效控制。

2特点2.1解决了小断面矿山法隧道衬砌施工机械化配套，减少人工搬运台车轨道施工工序，减轻作业人员劳动强度，提高了施工效率。

2.2解决了衬砌台车在大坡度段行走、衬砌施工时台车防溜问题。

2.3解决了预埋件安装精度低、安装进度慢的难题，预埋件安装质量得到有效控制，施工效率显著提高。

3.适用范围适合于中等、小断面（隧道断面面积小于50m2）、转弯半径小于250m、坡度0～25%、开挖与衬砌不要求同步实施，或对预埋件有特殊要求的矿山法隧道衬砌施工。

4.工艺原理将传统门架式轨行台车行走方式改为步履式。

在衬砌台车前后2根支撑立柱下部设置可垂直起降的液压支腿（简称竖向移动支腿），立柱支腿下设置撑靴，立柱支腿可在撑靴上通过液压油缸水平移动，立柱支腿和撑靴可同步垂直起降；在台车下部2根纵梁上分别设置2根可延纵梁前后水平伸缩滑动的液压支腿（简称水平移动支腿）。

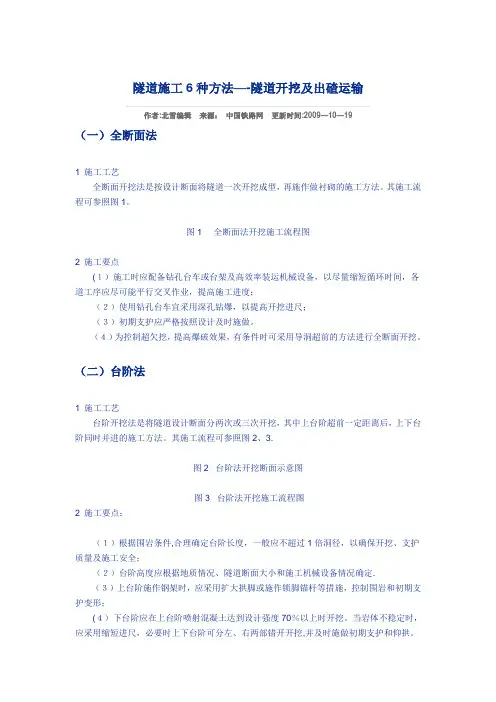

隧道施工6种方法—-隧道开挖及出碴运输作者:北雪编辑来源：中国铁路网更新时间:2009—10—19（一）全断面法1 施工工艺全断面开挖法是按设计断面将隧道一次开挖成型，再施作做衬砌的施工方法。

其施工流程可参照图1。

图1 全断面法开挖施工流程图2 施工要点(１）施工时应配备钻孔台车或台架及高效率装运机械设备，以尽量缩短循环时间，各道工序应尽可能平行交叉作业，提高施工进度；（２）使用钻孔台车宜采用深孔钻爆，以提高开挖进尺；（３）初期支护应严格按照设计及时施做。

（４）为控制超欠挖，提高爆破效果，有条件时可采用导洞超前的方法进行全断面开挖。

（二）台阶法1 施工工艺台阶开挖法是将隧道设计断面分两次或三次开挖，其中上台阶超前一定距离后，上下台阶同时并进的施工方法。

其施工流程可参照图2、3.图2 台阶法开挖断面示意图图3 台阶法开挖施工流程图2 施工要点：（１）根据围岩条件,合理确定台阶长度，一般应不超过1倍洞径，以确保开挖、支护质量及施工安全；（２）台阶高度应根据地质情况、隧道断面大小和施工机械设备情况确定.（３）上台阶施作钢架时，应采用扩大拱脚或施作锁脚锚杆等措施，控制围岩和初期支护变形；(４）下台阶应在上台阶喷射混凝土达到设计强度70％以上时开挖。

当岩体不稳定时，应采用缩短进尺，必要时上下台阶可分左、右两部错开开挖,并及时施做初期支护和仰拱。

（５）施工中应解决好上下台阶的施工干扰问题，下部施工应减少对上部围岩、支护的扰动。

（６)上台阶开挖超前一个循环后，上下台阶可同时开挖.(三)环形开挖预留核心土法1 施工工艺：环形开挖预留核心土法是在上部断面以弧形导坑领先，其次开挖下半部两侧，再开挖中部核心土的方法,其施工流程可参照图4、5.2 施工要点：(１）环形开挖每循环长度宜为0。

5～1m；（２)开挖后应及时施作喷锚支护、安装钢架支撑或格栅支撑,每两榀钢架之间应采用钢筋连接，并应加锁脚锚杆，全断面初期支护完成距拱部开挖面不宜超过30m;（３)预留核心土面积的大小应满足开挖面稳定的要求；（４）当地质条件差，围岩自稳时间较短时,开挖前应在拱部设计开挖轮廓线以外，进行超前支护;(５）上部弧形,左、右侧墙部，中部核心土开挖各错开3～5m进行平行作业。

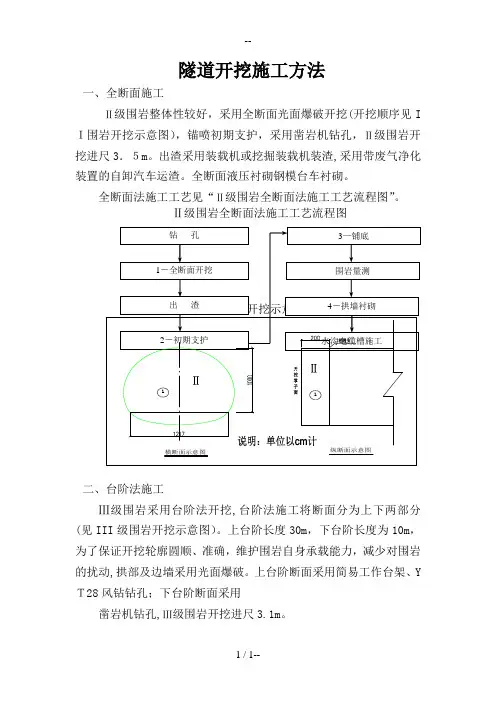

隧道开挖施工方法一、全断面施工Ⅱ级围岩整体性较好，采用全断面光面爆破开挖(开挖顺序见I Ｉ围岩开挖示意图），锚喷初期支护，采用凿岩机钻孔，Ⅱ级围岩开挖进尺3．５m。

出渣采用装载机或挖掘装载机装渣,采用带废气净化装置的自卸汽车运渣。

全断面液压衬砌钢模台车衬砌。

全断面法施工工艺见“Ⅱ级围岩全断面法施工工艺流程图”。

Ⅱ级围岩全断面法施工工艺流程图二、台阶法施工Ⅲ级围岩采用台阶法开挖,台阶法施工将断面分为上下两部分(见III级围岩开挖示意图）。

上台阶长度30m，下台阶长度为10m，为了保证开挖轮廓圆顺、准确，维护围岩自身承载能力，减少对围岩的扰动,拱部及边墙采用光面爆破。

上台阶断面采用简易工作台架、Y Ｔ28风钻钻孔；下台阶断面采用凿岩机钻孔,Ⅲ级围岩开挖进尺3.1m。

采用装载机装渣,自卸汽车运渣。

全断面液压衬砌钢模台车衬砌。

台阶法施工工艺见“台阶法施工工艺流程图”。

台阶法施工工艺流程图三、台阶法施工Ⅳ级围岩采用三台阶法开挖，台阶法施工将断面分为上中下三部分(见Ⅳ级围岩开挖示意图)。

上台阶长度５m,中台阶长度6ｍ，下台阶长度为6m,为了保证开挖轮廓圆顺、准确,维护围岩自身承载能力，减少对围岩的扰动,拱部及边墙采用光面爆破。

上台阶采用简易工作台架、YT2８风钻钻孔;Ⅳ级围岩开挖进尺2.１ｍ。

采用挖掘机装渣,自卸汽车运渣。

全断面液压衬砌钢模台车衬砌。

三台阶开挖法施工工艺流程图三、大拱脚台阶法施工V级围岩地段采用大拱脚台阶开挖法施工,尽量采用人工风镐配合长臂挖掘机开挖,侧翻式挖掘机装碴,自卸汽车运输。

必要时采用微振动爆破，YT２8风钻钻眼，非电毫秒雷管起爆,每循环进尺0.８m。

附:大拱脚台阶法开挖施工流程图施工工序:1、（1）弱爆破开挖①部。

（2）施作①部台阶周边的初期支护和临时支护，即初喷4cm厚混凝土，铺设钢筋网，架立大拱脚钢架，并设锁脚锚杆。

（3）钻设径向锚杆后复喷混凝土至设计厚度。

2、（1）弱爆破开挖②部。

2.3.1.2 施工组织及进度计划
本隧道按进口、出口、横洞3个工区四个断面组织施工，施工组织平面示意详见下图；施工进度安排总工期29个月，其中施工准备3个月，隧道主体工程贯通工期25个月，无咋轨道铺设工期2个月，贯通里程为DK183+235，施工进度指标详见下页表；隧道各工区施工范围详见下页表及施工进度详见下页图。

遂林隧道各工区施工作业面平面示意图
横 井
出 口
进 口
龙岩
南平
开挖进度进度指标表
隧道各工区施工范围一览表
施工进度横道图
⑴任务分配及劳动力配置见下表。

任务分配及劳动力配置表
主要机械设备配置表
⑶洞口平面布置
遂林隧道进口平面布置图
遂林隧道出口平面布置图
遂林隧道横洞口平面布置图
2.3.1.3 主要施工方案
本隧道按新奥法组织施工，采用光面爆破和喷锚支护。

隧道Ⅴ级围岩采用四
步CD法和三台阶临时仰拱法、三台阶法施工；Ⅳ级围岩段采用三台阶法施工；Ⅲ级围岩开挖采用台阶法施工；Ⅱ级围岩开挖采用全断面法施工。

Ⅴ级围岩地段设I20型钢初期支护，洞口处拱部设置Φ108超前大管棚，洞身处拱部设置Φ89超前长管棚加强支护；Ⅳ级围岩采用I18型钢支护及拱部Φ42超前小导管加强支护；Ⅲ级围岩部分采用拱墙格栅钢架及锚杆加强支护。
