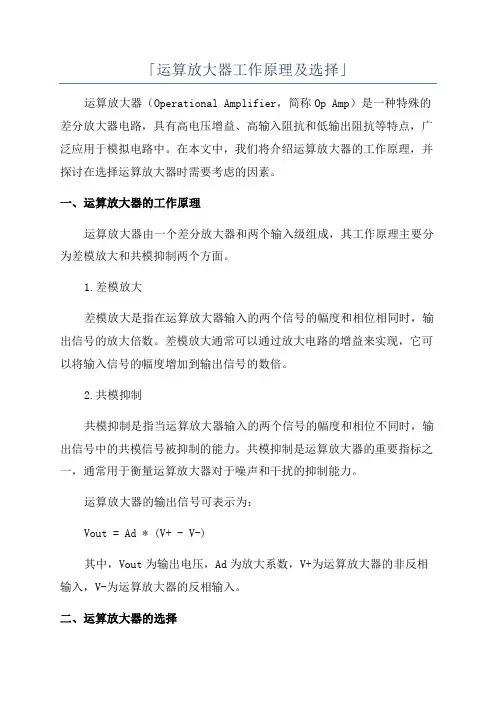

运算放大器工作原理与选择（附常用运放型号）1．模拟运放的分类及特点模拟运算放大器从诞生至今，已有40多年的历史了。
最早的工艺是采用硅NPN工艺，后来改进为硅NPN-PNP工艺（后面称为标准硅工艺）。
在结型场效应管技术成熟后，又进一步的加入了结型场效应管工艺。
当MOS管技术成熟后，特别是CMOS技术成熟后，模拟运算放大器有了质的飞跃，一方面解决了低功耗的问题，另一方面通过混合模拟与数字电路技术，解决了直流小信号直接处理的难题。
经过多年的发展，模拟运算放大器技术已经很成熟，性能曰臻完善，品种极多。
这使得初学者选用时不知如何是好。
为了便于初学者选用，本文对集成模拟运算放大器采用工艺分类法和功能/性能分类分类法等两种分类方法，便于读者理解，可能与通常的分类方法有所不同。
1．1．根据制造工艺分类根据制造工艺，目前在使用中的集成模拟运算放大器可以分为标准硅工艺运算放大器、在标准硅工艺中加入了结型场效应管工艺的运算放大器、在标准硅工艺中加入了MOS工艺的运算放大器。
按照工艺分类，是为了便于初学者了解加工工艺对集成模拟运算放大器性能的影响，快速掌握运放的特点。
标准硅工艺的集成模拟运算放大器的特点是开环输入阻抗低，输入噪声低、增益稍低、成本低，精度不太高，功耗较高。
这是由于标准硅工艺的集成模拟运算放大器内部全部采用NPN-PNP管，它们是电流型器件，输入阻抗低，输入噪声低、增益低、功耗高的特点，即使输入级采用多种技术改进，在兼顾起啊挺能的前提下仍然无法摆脱输入阻抗低的问题，典型开环输入阻抗在1M欧姆数量级。
为了顾及频率特性，中间增益级不能过多，使得总增益偏小，一般在80~110dB之间。
标准硅工艺可以结合激光修正技术，使集成模拟运算放大器的精度大大提高，温度漂移指标目前可以达到0.15ppm。
通过变更标准硅工艺，可以设计出通用运放和高速运放。
典型代表是LM324。
在标准硅工艺中加入了结型场效应管工艺的运算放大器主要是将标准硅工艺的集成模拟运算放大器的输入级改进为结型场效应管，大大提高运放的开环输入阻抗，顺带提高通用运放的转换速度，其它与标准硅工艺的集成模拟运算放大器类似。
典型开环输入阻抗在1000M欧姆数量级。
典型代表是TL084。
在标准硅工艺中加入了MOS场效应管工艺的运算放大器分为三类，一类是是将标准硅工艺的集成模拟运算放大器的输入级改进为MOS场效应管，比结型场效应管大大提高运放的开环输入阻抗，顺带提高通用运放的转换速度，其它与标准硅工艺的集成模拟运算放大器类似。
典型开环输入阻抗在10^12欧姆数量级。
典型代表是CA3140。
第二类是采用全MOS场效应管工艺的模拟运算放大器，它大大降低了功耗，但是电源电压降低，功耗大大降低，它的典型开环输入阻抗在10^12欧姆数量级。
第三类是采用全MOS场效应管工艺的模拟数字混合运算放大器，采用所谓斩波稳零技术，主要用于改善直流信号的处理精度，输入失调电压可以达到0.01uV，温度漂移指标目前可以达到0.02ppm。
在处理直流信号方面接近理想运放特性。
它的典型开环输入阻抗在10^12欧姆数量级。
典型产品是ICL7650。
1．2．按照功能/性能分类按照功能/性能分类，模拟运算放大器一般可分为通用运放、低功耗运放、精密运放、高输入阻抗运放、高速运放、宽带运放、高压运放，另外还有一些特殊运放，例如程控运放、电流运放、电压跟随器等等。
实际上由于为了满足应用需要，运放种类极多。
本文以上述简单分类法为准。
需要说明的是，随着技术的进步，上述分类的门槛一直在变化。
例如以前的LM108最初是归入精密运放类，现在只能归入通用运放了。
另外，有些运放同时具有低功耗和高输入阻抗，或者与此类似，这样就可能同时归入多个类中。
通用运放实际就是具有最基本功能的最廉价的运放。
这类运放用途广泛，使用量最大。
低功耗运放是在通用运放的基础上大降低了功耗，可以用于对功耗有限制的场所，例如手持设备。
它具有静态功耗低、工作电压可以低到接近电池电压、在低电压下还能保持良好的电气性能。
随着MOS技术的进步，低功耗运放已经不是个别现象。
低功耗运放的静态功耗一般低于1mW。
精密运放是指漂移和噪声非常低、增益和共模抑制比非常高的集成运放，也称作低漂移运放或低噪声运放。
这类运放的温度漂移一般低于1uV/摄氏度。
由于技术进步的原因，早期的部分运放的失调电压比较高，可能达到1mV；现在精密运放的失调电压可以达到0.1mV；采用斩波稳零技术的精密运放的失调电压可以达到0.005mV。
精密运放主要用于对放大处理精度有要求的地方，例如自控仪表等等。
高输入阻抗运放一般是指采用结型场效应管或是MOS管做输入级的集成运放，这包括了全MOS管做的集成运放。
高输入阻抗运放的输入阻抗一般大于109欧姆。
作为高输入阻抗运放的一个附带特性就是转换速度比较高。
高输入阻抗运放用途十分广泛，例如采样保持电路、积分器、对数放大器、测量放大器、带通滤波器等等。
高速运放是指转换速度较高的运放。
一般转换速度在100V/u以上。
高速运放用于高速AD/DA转换器、高速滤波器、高速采样保持、锁相环电路、模拟乘法器、机密比较器、视频电路中。
目前最高转换速度已经可以做到6000V/u。
宽带运放是指-3dB带宽（BW）比通用运放宽得多的集成运放。
很多高速运放都具有较宽的带宽，也可以称作高速宽带运放。
这个分类是相对的，同一个运放在不同使用条件下的分类可能有所不同。
宽带运放主要用于处理输入信号的带宽较宽的电路。
高压运放是为了解决高输出电压或高输出功率的要求而设计的。
在设计中，主要解决电路的耐压、动态范围和功耗的问题。
高压运放的电源电压可以高于±20VDC，输出电压可以高于±20VDC。
当然，高压运放可以用通用运放在输出后面外扩晶体管/MOS管来代替。
2．运放的主要参数其中主要直流指标有输入失调电压、输入失调电压的温度漂移（简称输入失调电压温漂）、输入偏置电流、输入失调电流、输入偏置电流的温度漂移（简称输入失调电流温漂）、差模开环直流电压增益、共模抑制比、电源电压抑制比、输出峰-峰值电压、最大共模输入电压、最大差模输入电压。
主要交流指标有开环带宽、单位增益带宽、转换速率SR、全功率带宽、建立时间、等效输入噪声电压、差模输入阻抗、共模输入阻抗、输出阻抗。
2．1直流指标输入失调电压VIO：输入失调电压定义为集成运放输出端电压为零时，两个输入端之间所加的补偿电压。
输入失调电压实际上反映了运放内部的电路对称性，对称性越好，输入失调电压越小。
输入失调电压是运放的一个十分重要的指标，特别是精密运放或是用于直流放大时。
输入失调电压与制造工艺有一定关系，其中双极型工艺（即上述的标准硅工艺）的输入失调电压在±1~10mV之间；采用场效应管做输入级的，输入失调电压会更大一些。
对于精密运放，输入失调电压一般在1mV以下。
输入失调电压越小，直流放大时中间零点偏移越小，越容易处理。
所以对于精密运放是一个极为重要的指标。
输入失调电压的温度漂移（简称输入失调电压温漂）αVIO：输入失调电压的温度漂移定义为在给定的温度范围内，输入失调电压的变化与温度变化的比值。
这个参数实际是输入失调电压的补充，便于计算在给定的工作范围内，放大电路由于温度变化造成的漂移大小。
一般运放的输入失调电压温漂在±10~20μV/℃之间，精密运放的输入失调电压温漂小于±1μV/℃。
输入偏置电流IIB：输入偏置电流定义为当运放的输出直流电压为零时，其两输入端的偏置电流平均值。
输入偏置电流对进行高阻信号放大、积分电路等对输入阻抗有要求的地方有较大的影响。
输入偏置电流与制造工艺有一定关系，其中双极型工艺（即上述的标准硅工艺）的输入偏置电流在±10nA~1μA之间；采用场效应管做输入级的，输入偏置电流一般低于1nA。
或更大时），输入失调电流对精度的影响可能超过输入失调电压对精度的影响。
输入失调电流越小，直流放大时中间零点偏移越小，越容易处理。
所以对于精密运放是一个极为重要的指标。
输入失调电流IIO：输入失调电流定义为当运放的输出直流电压为零时，其两输入端偏置电流的差值。
输入失调电流同样反映了运放内部的电路对称性，对称性越好，输入失调电流越小。
输入失调电流是运放的一个十分重要的指标，特别是精密运放或是用于直流放大时。
输入失调电流大约是输入偏置电流的百分之一到十分之一。
输入失调电流对于小信号精密放大或是直流放大有重要影响，特别是运放外部采用较大的电阻（例如10k输入失调电流的温度漂移（简称输入失调电流温漂）：输入偏置电流的温度漂移定义为在给定的温度范围内，输入失调电流的变化与温度变化的比值。
这个参数实际是输入失调电流的补充，便于计算在给定的工作范围内，放大电路由于温度变化造成的漂移大小。
输入失调电流温漂一般只是在精密运放参数中给出，而且是在用以直流信号处理或是小信号处理时才需要关注。
差模开环直流电压增益：差模开环直流电压增益定义为当运放工作于线性区时，运放输出电压与差模电压输入电压的比值。
由于差模开环直流电压增益很大，大多数运放的差模开环直流电压增益一般在数万倍或更多，用数值直接表示不方便比较，所以一般采用分贝方式记录和比较。
一般运放的差模开环直流电压增益在80~120dB之间。
实际运放的差模开环电压增益是频率的函数，为了便于比较，一般采用差模开环直流电压增益。
共模抑制比：共模抑制比定义为当运放工作于线性区时，运放差模增益与共模增益的比值。
共模抑制比是一个极为重要的指标，它能够抑制差模输入==模干扰信号。
由于共模抑制比很大，大多数运放的共模抑制比一般在数万倍或更多，用数值直接表示不方便比较，所以一般采用分贝方式记录和比较。
一般运放的共模抑制比在80~120dB之间。
电源电压抑制比：电源电压抑制比定义为当运放工作于线性区时，运放输入失调电压随电源电压的变化比值。
电源电压抑制比反映了电源变化对运放输出的影响。
目前电源电压抑制比只能做到80dB左右。
所以用作直流信号处理或是小信号处理模拟放大时，运放的电源需要作认真细致的处理。
当然，共模抑制比高的运放，能够补偿一部分电源电压抑制比，另外在使用双电源供电时，正负电源的电源电压抑制比可能不相同。
负载时，输出峰-峰值电压接近到电源电压的50mV以内，所以称为满幅输出运放，又称为轨到轨（raid-to-raid）运放。
需要注意的是，运放的输出峰-峰值电压与负载有关，负载不同，输出峰-峰值电压也不同；运放的正负输出电压摆幅不一定相同。
对于实际应用，输出峰-输出峰-峰值电压：输出峰-峰值电压定义为，当运放工作于线性区时，在指定的负载下，运放在当前大电源电压供电时，运放能够输出的最大电压幅度。
除低压运放外，一般运放的输出输出峰-峰值电压大于±10V。
