HC1209306-HCNP V3.0 第六章 双活容灾解决方案

容灾解决方案容灾解决方案引言容灾（Disaster Recovery）是指在不可抗力因素引发的各类灾害中，通过可靠的技术手段，确保系统能够在最短时间内恢复正常运行，提供连续、稳定的服务。

容灾解决方案是实现容灾目标的具体实施方案，本文将介绍容灾解决方案的基本原则和常用技术手段。

容灾解决方案的基本原则在制定容灾解决方案时，需要遵循以下几个基本原则：1. 可靠性：容灾解决方案必须基于可靠的技术手段，确保系统能够在发生灾害时保持运行，并尽快恢复正常。

2. 可行性：容灾解决方案必须是可行的，在技术和经济上都能够被接受和实现。

3. 可扩展性：容灾解决方案应该具备良好的可扩展性，能够适应系统规模和业务变化带来的需求变化。

4. 高效性：容灾解决方案应尽可能地减小数据和服务的恢复时间，提供快速的灾难恢复能力。

常用的容灾技术手段数据备份与恢复数据备份与恢复是最基本、最常用的容灾技术手段之一。

通过定期备份关键数据，并将备份数据存储在不同地点的独立存储设备上，可以在数据丢失或遭受灾害时，快速恢复数据。

常见的数据备份与恢复技术包括：- 磁盘备份：将数据备份到磁盘设备中，可以实现快速的数据恢复。

- 磁带备份：将数据备份到磁带中，可以实现大规模数据的存储和长期保存。

高可用集群高可用集群是通过将多台服务器组成一个集群，提供冗余的硬件和软件环境，实现系统和数据的高可用性。

常见的高可用集群技术包括：- 主备切换：将主服务器的功能实时切换到备份服务器上，确保在主服务器故障时，系统能够快速恢复。

- 负载均衡：将用户请求均衡地分配到集群中的每个服务器上，提高系统的并发处理能力。

跨机房部署跨机房部署是通过在不同地理位置的机房中部署相同的系统和应用，实现系统和数据的分布式存储和备份，提高系统的容灾能力。

常见的跨机房部署技术包括：- 多活部署：在多个机房中部署相同的系统和应用，通过数据同步和负载均衡，实现系统的并发访问和容灾恢复。

- 异地多中心部署：在不同的地理位置建立多个数据中心，通过数据同步和延迟恢复，提供更高级别的容灾和灾难恢复能力。

双活数据中心解决方案-通用1·引言在现代信息化时代，数据中心的高可用性和可靠性成为各个行业组织所追求的目标。

为了实现数据中心的高可用性，双活数据中心解决方案被广泛采用。

本文将介绍双活数据中心解决方案的通用架构和实施步骤。

2·概述2·1 解决方案概述双活数据中心解决方案是通过在两个地理位置相距较远的数据中心之间进行数据实时同步，以确保当一个数据中心发生故障时，另一个数据中心可以无缝接替其工作，保证业务系统的连续性运行。

2·2 设计目标双活数据中心解决方案的设计目标包括：●提供连续性的业务运行。

●最小化数据中心之间的数据同步延迟。

●最大化数据恢复速度。

●确保数据的一致性。

3·架构设计3·1 主备数据中心双活数据中心解决方案通常由一个主数据中心和一个备份数据中心组成。

主数据中心负责处理实时业务请求，备份数据中心作为主数据中心的镜像，并负责处理当主数据中心故障时的业务请求。

3·2 数据同步机制为了实现数据中心间的实时数据同步，双活数据中心解决方案通常采用以下机制：●数据异步复制。

●数据同步模式。

●数据冲突解决策略。

4·实施步骤4·1 前期准备在实施双活数据中心解决方案之前，需要进行以下准备工作：●确定主备数据中心的位置和网络架构。

●评估主备数据中心之间的网络带宽和延迟。

●确定数据同步机制和数据冲突解决策略。

4·2 网络连接实施双活数据中心解决方案需要建立可靠的网络连接，确保主备数据中心之间的数据实时同步。

4·3 数据同步配置配置数据同步机制，并根据实际需求进行性能调优和容错配置。

4·4 故障切换测试在实施双活数据中心解决方案之后，需要进行故障切换测试，确保备份数据中心能够无缝接替主数据中心的工作。

4·5 系统监控和运维建立有效的系统监控和运维机制，对主备数据中心进行实时监控，并定期进行数据中心切换和巡检。

华为业务连续性灾备解决方案华为业务连续性容灾解决方案业务连续性容灾挑战巨大如何最大的保障业务连续性，实现业务零中断、数• 据零丢失？如何将对生产业务的影响降至最低，保持业务性能• 体验一致？如何保证复杂业务的数据一致性和完整性？• 容灾设备利用率低，如何提升投入产出比？• 容灾中心的资源如何更好的利用和共享，降低容灾• TCO ？容灾数据如何有效利用，实现增值？• 人力有限，如何高效地完成容灾业务来支撑企业持• 续运作？容灾涉及到业务分析、风险分析、方案设计、实• 施、演练、流程等一系列环节，如何简单、快速的完成符合自身的容灾系统的建设。

容灾系统建设、管理范围广、难度大，如何简化？如何有效解决复杂业务，保证业务7*24小时在线？传统容灾模式投入大，利用率低，如何提升投入产出比？目 录华为业务连续性容灾解决方案01华为数据中心备份解决方案0601应用场景本地高可用：单数据中心业务高可用，避免单部件故障引起的业务中断主备容灾：同城/异地容灾，灾难发生时，容灾中心业务可快速恢复，对外提供服务；双活容灾：同城容灾，业务均衡负载到生产和容灾中心，两数据中心同时提供服务两地三中心：同城双活/主备容灾，异地主备容灾，多份容灾，更高的业务连续性保障单数据中心双数据中心三数据中心123主备容灾双活/主备同城DC主备异地DC总部双活容灾12'34'12341'23'4123412341'2'3'4'华为业务连续性容灾解决方案华为提供端到端的业务连续性容灾解决方案，确保数据存取的持续性、可恢复性和高可用性，防止各种自然灾难和人为破坏对生产系统造成不可恢复的毁坏，打造业界一流的容灾服务。

通过RA 和BIA ，评估IT 系统相关风险，以及各IT 体系的灾难恢复能力，管理业务的容灾需求基于规划的输入，综合考虑技术成本因素，输出容灾设计方案以及DRP 设计建议包括两部分内容：容灾系统的部署建设；生产系统到容灾系统的迁移容灾日常管理维护，包括复制状态监控，容灾性能监控；定期DRP 演练，并优化DRP 设计规划设计实施运维华能集团－对症下药，业务分级容灾为客户带来的价值成功案例保障业务连续性 保护企业声誉应用双“活”部署，提高容灾资源的利用率• 业务7*24一直在线，业务自动切换，数据零丢• 失，业务零中断统一监控、呈现，集中告警，维护工作量减少• 50%在不改动现网的情况下，实现了业务的分级容灾• X86异构小型机，华为存储异构IBM 存储，投入节• 省43%提高资源利用率提升性价比统一可视化监控容灾管理易决策投资下降40%方案亮点架构稳固：存储、计算、应用、网络、安全和传输6层双活保障业务稳定：应用双活，业务不中断，数据不丢失稳建设简单：一站式咨询、设计、交付、演练服务运维简捷：可视化管理，效率提升1倍简成本优：利旧、异构容灾，成本下降40%性能优：协议优化，业务性能提升30%数据优：数据库与文件，关联一致性保障优中石油管道局－双活容灾，业务零中断，数据零丢失海量数据带给备份的挑战应用场景海量数据的备份和管理：在信息爆炸性增长时期，企业的数据量越来越大，种类越来越多，分布也趋于分散。

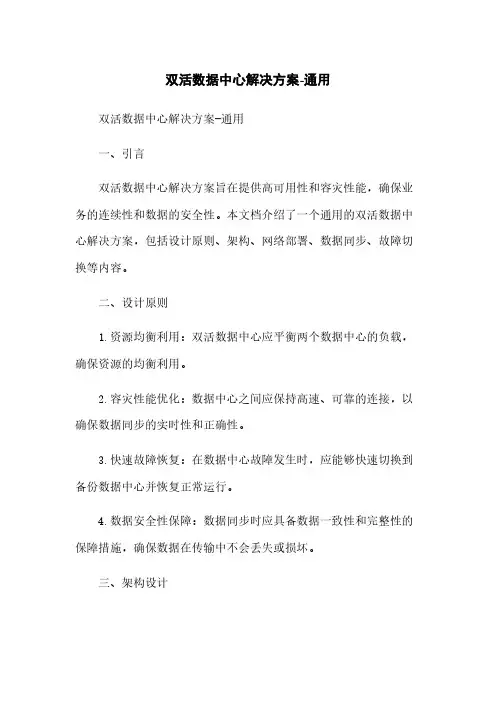

双活数据中心解决方案-通用双活数据中心解决方案-通用一、引言双活数据中心解决方案旨在提供高可用性和容灾性能，确保业务的连续性和数据的安全性。

本文档介绍了一个通用的双活数据中心解决方案，包括设计原则、架构、网络部署、数据同步、故障切换等内容。

二、设计原则1.资源均衡利用：双活数据中心应平衡两个数据中心的负载，确保资源的均衡利用。

2.容灾性能优化：数据中心之间应保持高速、可靠的连接，以确保数据同步的实时性和正确性。

3.快速故障恢复：在数据中心故障发生时，应能够快速切换到备份数据中心并恢复正常运行。

4.数据安全性保障：数据同步时应具备数据一致性和完整性的保障措施，确保数据在传输中不会丢失或损坏。

三、架构设计1.数据中心A：作为主数据中心，负责承载业务的主要运行和数据存储。

2.数据中心B：作为备份数据中心，负责实时备份数据、提供灾难恢复能力。

3.客户端接入：客户端可以通过多种方式接入数据中心A，如私有网络连接、互联网连接等。

四、网络部署1.数据中心连接：数据中心A和数据中心B之间应建立高速、可靠的连接，如光纤链路或专线连接。

2.客户端接入网络：客户端可以通过VPN连接、专线连接等方式接入数据中心A，以实现访问业务的需求。

五、数据同步1.数据同步方式：数据中心A和数据中心B之间应实现实时数据同步，可以采用同步复制或异步复制方式。

2.数据同步工具：可使用常见的数据库同步工具，如Oracle Data Guard、MySQL Replication等，来实现数据的自动同步。

六、故障切换1.故障检测与切换：通过监控系统实时监测数据中心A的故障，并在发生故障时自动切换到数据中心B，以保证业务的连续性。

2.故障恢复流程：一旦故障发生，需要进行故障诊断、数据恢复、服务切换等一系列操作来恢复正常运行。

七、附件八、法律名词及注释1.双活数据中心：指同时运行两个互联的、相互备份的数据中心的解决方案。

2.容灾性能：指系统在面对异常情况和灾害时，仍能保持正常运行的能力。

双活数据中心与灾备解决方案多数据中心的建设需要投入大量资金，其项目周期往往很长，涉及的范围也比较大。

从技术上来说，要实现真正意义上的双活，就要求网络、应用、数据库和存储都要双活。

就现阶段来看，大多数客户的多数据中心建设还达不到完全的双活要求，主流的建设目标是实现应用双活。

目前客户建设多数据中心的模型可以归纳为以下几种：1.单纯的数据容灾：正常情况下只有主数据中心投入运行，备数据中心处于待命状态。

发生灾难时，灾备数据中心可以短时间内恢复业务并投入运行，减轻灾难带来的损失。

这种模式只能解决业务连续性的需求，但用户无法就近快速接入。

灾备中心建设的投资巨大且运维成本高昂，正常情况下灾备中心不对外服务，资源利用率偏低，造成了巨大的浪费。

数据容灾2.构建业务连续性：两个数据中心（同城/异地）的应用都处于活动状态，都有业务对外提供服务且互为备份。

但出于技术成熟度、成本等因素考虑，数据库采用主备方式部署，数据库读写操作都在主中心进行，灾备中心进行数据同步。

发生灾难时，数据中心间的数据库可以快速切换，避免业务中断。

双活数据中心可充分盘活企业闲置资源，保证业务的连续性，帮助用户接入最优节点，提高用户访问体验。

构建业务连续性3.提升业务服务能力：多个数据中心同时对外提供服务且互为备份，各中心的数据库可同时处理应用的读写请求，网络、存储、应用和数据库全部实现多活。

各数据中心独立运营，用户流量可被智能调度，形成灵活、弹性和可扩展的面向服务的业务架构。

提升业务服务能力数据中心业务连续性解决方案的几种主要应用场景同城双活：站点级双活(可支持应用级双活)，整合距离相对较近的两个数据中心中的计算、存储和网络资源，实现高度灵活的负载分配，结合数据中心内部的高可用机制，为业务连续性提供最高级别保障。

特点：1、跨数据中心实现高可用性与负载平衡，支持各种应用2、管理简便，成本较高3、数据零丢失，无单一故障点，可靠性高，可最大化业务在线时间4、距离有限，可实现城域级别的应用迁移与灾难避免/灾难恢复异地灾备在不限距离的两个数据中心之间构建备份关系，可抵御较大范围的灾难性事件对业务的影响。

华为存储双活解决方案华为双活解决方案彩页Huawei Active-ActiveSolution Brochure前言Overview随着企业信息系统的快速发展和业务大集中速度的加快，企业信息中心技术风险也相对集中。

一旦生产中心需要升级维护，或发生停电、火灾等灾难时，将导致企业业务处理停顿，甚至客户数据丢失，给企业带来巨大的经济和名誉损失。

作为全球领先的信息与通信解决方案供应商，华为基于对企业容灾需求的深刻理解，通过对容灾领域多年的技术研究，开发出华为存储双活解决方案，对用户数据的和业务连续性的有效保护，完成存储资源的整合和按需分配，还通过可视化的管理极大提高容灾业务运维的便利性。

华为存储双活解决方案将帮助企业应对突发事件和灾难，为企业的业务连续性和数据安全保驾护航。

挑战Challenges随着信息化技术的发展，企业的容灾建设正面临着诸多挑战：需要保证数据的安全性和可恢复性，满足7x24小时高可靠运行的业务连续性要求。

各类应用系统环境复杂，文件、数据库、虚拟化平台等均有业务连续性需求。

容灾演练操作步骤复杂，需要太多人工干预，容易发生遗漏和误操作；同时容灾业务管理复杂，运维成本高，效率低。

SAN/NAS/Dorado 其他华为站点A SAN/NAS/Dorado 其他华为站点B 华为公司基于对容灾建设需求的深入了解，结合华为在容灾领域的多年技术积累和优秀实践，推出了华为存储双活解决方案。

它在实现了对数据和业务的多层次容灾保护的同时，解决了不同厂商设备之间容灾的兼容性问题，并通过可视化的容灾管理系统，有效提高了容灾业务的管理效率。

为了更贴近客户的真实场景，华为还与应用厂商进行联合调优，共同输出华为存储、网络、光传输设备与应用结合的经过验证的端到端的最佳实践，覆盖Oracle、VMware、SAP等主流数据库、虚拟化和应用平台。

华为双活解决方案Huawei Active-Active SolutionHyperMetro华为存储双活解决方案Oracle RAC集群VMware集群文件系统集群SAP应用集群……SAN/NAS/Dorado 其他华为IP&FC 站点A SAN/NAS/Dorado 其他华为IP&FC站点B稳业务稳定：端到端的双活可靠性架构设计确保业务正常切换，通过华为全闪存和混合闪存的的HyperMetro镜像功能，实现2个数据中心数据的同步，应用不中断，数据不丢失，保证业务7*24小时在线，业务永续。

华为云计算IE⾯试笔记-请描述华为容灾解决⽅案全景图，并解释双活数据中⼼需要从哪些⾓度着⼿。

容灾全景图： 按照距离划分：分为本地容灾 同城容灾 异地容灾本地容灾包括本地⾼可⽤和本地主备。

（本数据中⼼的两机房、机柜）本地⾼可⽤这个⽅案为了保持业务的连续性，从两个层⾯来考虑：①⼀个是从主机、服务器这个层⾯考虑，假如这个服务器上的虚拟机或者业务挂了，可以⾃动的从其他服务器上把它拉活，以此来保证业务的连续性，主要是通过集群HA、DRS、DPM的这些特性。

②另⼀个就是从存储层⾯来考虑，使⽤的Hypermetro特性/ HyperMirror+SmartVirtualization（异构存储，RTO、RPO>0）。

推荐HypermetroHypermetro特性基于两套存储阵列实现双活，两端阵列的双活LUN数据实时同步，且双端能够同时处理应⽤服务器的 I/O 读写请求，⾯向应⽤服务器提供⽆差异的两个站点并⾏访问能⼒。

当任何⼀台磁盘阵列故障时，业务⾃动⽆缝切换到对端存储访问，业务访问不中断。

本地⾼可⽤的RTO=0、RPO=0。

本地主备容灾使⽤的是同步远程复制技术实现的。

RPO=0、RTO>0主备主要是存储层的远程复制。

同城容灾包括同城主备容灾和同城双活容灾。

（同城的两数据中⼼（300km内））同城主备容灾通过同步远程复制技术和异步远程复制技术实现，这两种技术在写复制的时候不⼀样。

同步远程复制是对端（灾备端）写IO完成返回写成功，异步远程复制就是本端写IO完成返回写成功。

主备容灾这个技术很成熟，但是会停⽌业务，RTO>0，如果是同步远程复制技术，RPO=0,如果是异步远程复制技术，RPO>0。

同城双活容灾这个技术通过华为的Hypermetro实现，⼀端业务故障时，另⼀端系统能够⾃动拉起，但使⽤双活的成本⾼，理论上RTO=0、RPO=0。

异地容灾包括两地三中⼼和主备容灾。

（两数据中⼼距离⼤于300km）两地三中⼼是同城双活或同城主备再与异地主备实现两地三中⼼技术，使⽤的是并联或级联技术，适⽤于业务不允许中断，对数据要求严格的场景，如⾦融机构等。
