绕组匝间绝缘测试一、绕组匝间绝缘测试的概述绕组匝间绝缘测试是电气设备制造和维护中常用的一种测试方法，用于检测设备绕组之间的绝缘情况。
本文将从测试原理、测试方法、测试仪器和测试结果解析等方面进行详细探讨。
二、测试原理绕组匝间绝缘测试的原理是利用高压电源施加一定的电压，通过测量绕组之间的绝缘电阻或绝缘电流，来判断绕组之间的绝缘情况。
绕组之间的绝缘电阻越大，绝缘电流越小，说明绕组之间的绝缘越好。
三、测试方法绕组匝间绝缘测试有多种方法，常用的包括直流绝缘电阻测试法、交流绝缘电阻测试法和局部放电测试法。
1. 直流绝缘电阻测试法直流绝缘电阻测试法是最常用的方法之一。
测试时，将高压直流电源连接到绕组上，测量绝缘电阻。
测试结果一般以兆欧（MΩ）为单位。
2. 交流绝缘电阻测试法交流绝缘电阻测试法是另一种常用的方法。
测试时，将交流电压施加到绕组上，测量绝缘电阻。
测试结果一般以兆欧（MΩ）为单位。
3. 局部放电测试法局部放电测试法是一种更为精确的方法。
测试时，通过检测绕组产生的局部放电信号来评估绝缘状态。
测试结果一般以放电量为单位。
四、测试仪器进行绕组匝间绝缘测试需要使用专用的测试仪器。
常见的测试仪器有绝缘电阻测试仪、局部放电测试仪等。
1. 绝缘电阻测试仪绝缘电阻测试仪是用于直流和交流绝缘电阻测试的仪器。
它能够提供稳定的测试电压，并测量绝缘电阻值。
2. 局部放电测试仪局部放电测试仪是用于局部放电测试的仪器。
它能够检测绕组产生的局部放电信号，并提供放电量的测量结果。
五、测试结果解析绕组匝间绝缘测试的结果需要进行解析，以判断绕组之间的绝缘情况。
通常情况下，绝缘电阻值或放电量越大，绝缘越好。
六、测试注意事项在进行绕组匝间绝缘测试时，需要注意以下事项：1.选择合适的测试方法和仪器，根据具体情况进行选择；2.保证测试仪器的准确性和可靠性，定期进行校准；3.遵循测试操作规程，确保测试过程的安全性；4.在测试前，对待测设备进行充分的准备工作，确保设备处于正常运行状态；5.对测试结果进行合理的解析和评估，及时采取相应的维护措施。

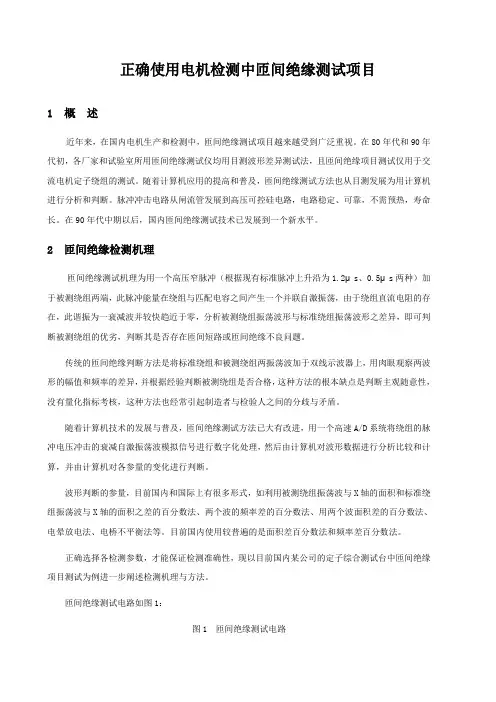

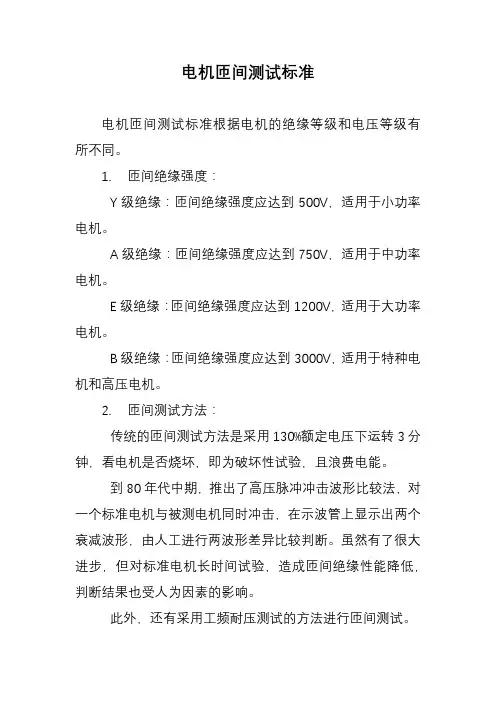

正确使用电机检测中匝间绝缘测试项目1 概述近年来，在国内电机生产和检测中，匝间绝缘测试项目越来越受到广泛重视。
在80年代和90年代初，各厂家和试验室所用匝间绝缘测试仪均用目测波形差异测试法，且匝间绝缘项目测试仅用于交流电机定子绕组的测试。
随着计算机应用的提高和普及，匝间绝缘测试方法也从目测发展为用计算机进行分析和判断。
脉冲冲击电路从闸流管发展到高压可控硅电路，电路稳定、可靠，不需预热，寿命长。
在90年代中期以后，国内匝间绝缘测试技术已发展到一个新水平。
2 匝间绝缘检测机理匝间绝缘测试机理为用一个高压窄脉冲（根据现有标准脉冲上升沿为1.2μs、0.5μs两种）加于被测绕组两端，此脉冲能量在绕组与匹配电容之间产生一个并联自激振荡，由于绕组直流电阻的存在，此谐振为一衰减波并较快趋近于零，分析被测绕组振荡波形与标准绕组振荡波形之差异，即可判断被测绕组的优劣，判断其是否存在匝间短路或匝间绝缘不良问题。
传统的匝间绝缘判断方法是将标准绕组和被测绕组两振荡波加于双线示波器上，用肉眼观察两波形的幅值和频率的差异，并根据经验判断被测绕组是否合格，这种方法的根本缺点是判断主观随意性，没有量化指标考核，这种方法也经常引起制造者与检验人之间的分歧与矛盾。
随着计算机技术的发展与普及，匝间绝缘测试方法已大有改进，用一个高速A/D系统将绕组的脉冲电压冲击的衰减自激振荡波模拟信号进行数字化处理，然后由计算机对波形数据进行分析比较和计算，并由计算机对各参量的变化进行判断。
波形判断的参量，目前国内和国际上有很多形式，如利用被测绕组振荡波与X轴的面积和标准绕组振荡波与X轴的面积之差的百分数法、两个波的频率差的百分数法、用两个波面积差的百分数法、电晕放电法、电桥不平衡法等。
目前国内使用较普遍的是面积差百分数法和频率差百分数法。
正确选择各检测参数，才能保证检测准确性，现以目前国内某公司的定子综合测试台中匝间绝缘项目测试为例进一步阐述检测机理与方法。

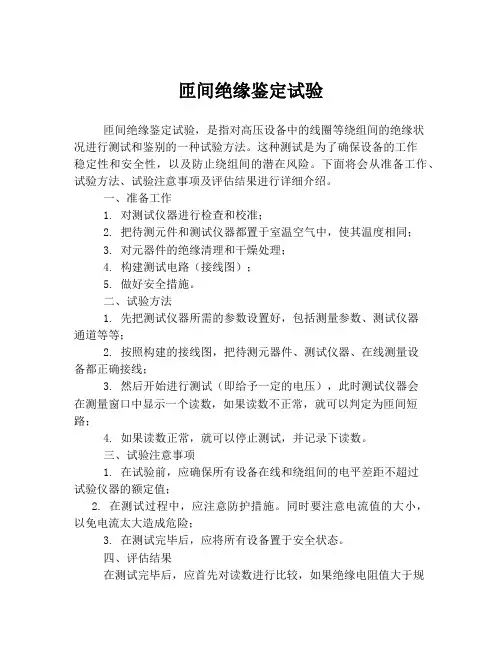

匝间绝缘鉴定试验匝间绝缘鉴定试验，是指对高压设备中的线圈等绕组间的绝缘状况进行测试和鉴别的一种试验方法。
这种测试是为了确保设备的工作稳定性和安全性，以及防止绕组间的潜在风险。
下面将会从准备工作、试验方法、试验注意事项及评估结果进行详细介绍。
一、准备工作1. 对测试仪器进行检查和校准；2. 把待测元件和测试仪器都置于室温空气中，使其温度相同；3. 对元器件的绝缘清理和干燥处理；4. 构建测试电路（接线图）；5. 做好安全措施。
二、试验方法1. 先把测试仪器所需的参数设置好，包括测量参数、测试仪器通道等等；2. 按照构建的接线图，把待测元器件、测试仪器、在线测量设备都正确接线；3. 然后开始进行测试（即给予一定的电压），此时测试仪器会在测量窗口中显示一个读数，如果读数不正常，就可以判定为匝间短路；4. 如果读数正常，就可以停止测试，并记录下读数。
三、试验注意事项1. 在试验前，应确保所有设备在线和绕组间的电平差距不超过试验仪器的额定值；2. 在测试过程中，应注意防护措施。
同时要注意电流值的大小，以免电流太大造成危险；3. 在测试完毕后，应将所有设备置于安全状态。
四、评估结果在测试完毕后，应首先对读数进行比较，如果绝缘电阻值大于规定值（标准值），则代表元器件绕组间存在绝缘问题，需要进行修缮或更换。
如果读数正常，则代表元件绝缘正常。
总之，匝间绝缘鉴定试验是一项非常重要、必要的测试。
通过合理的准备工作、正确的试验方法、注意防护措施和仔细的评估结果，可以大大提高高压设备的运作效率和安全性，减少不必要的损失和风险。

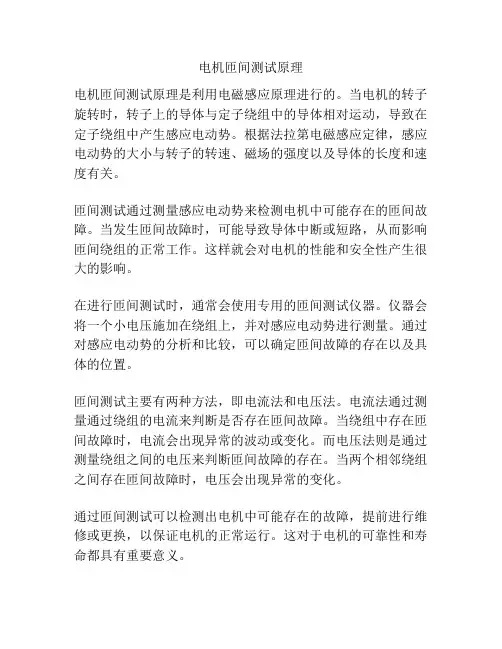

电机匝间测试原理
电机匝间测试原理是利用电磁感应原理进行的。
当电机的转子旋转时，转子上的导体与定子绕组中的导体相对运动，导致在定子绕组中产生感应电动势。
根据法拉第电磁感应定律，感应电动势的大小与转子的转速、磁场的强度以及导体的长度和速度有关。
匝间测试通过测量感应电动势来检测电机中可能存在的匝间故障。
当发生匝间故障时，可能导致导体中断或短路，从而影响匝间绕组的正常工作。
这样就会对电机的性能和安全性产生很大的影响。
在进行匝间测试时，通常会使用专用的匝间测试仪器。
仪器会将一个小电压施加在绕组上，并对感应电动势进行测量。
通过对感应电动势的分析和比较，可以确定匝间故障的存在以及具体的位置。
匝间测试主要有两种方法，即电流法和电压法。
电流法通过测量通过绕组的电流来判断是否存在匝间故障。
当绕组中存在匝间故障时，电流会出现异常的波动或变化。
而电压法则是通过测量绕组之间的电压来判断匝间故障的存在。
当两个相邻绕组之间存在匝间故障时，电压会出现异常的变化。
通过匝间测试可以检测出电机中可能存在的故障，提前进行维修或更换，以保证电机的正常运行。
这对于电机的可靠性和寿命都具有重要意义。

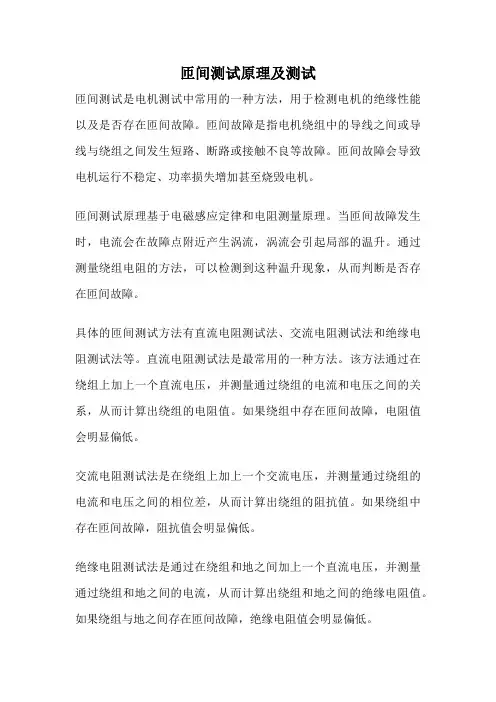

匝间测试原理及测试匝间测试是电机测试中常用的一种方法，用于检测电机的绝缘性能以及是否存在匝间故障。
匝间故障是指电机绕组中的导线之间或导线与绕组之间发生短路、断路或接触不良等故障。
匝间故障会导致电机运行不稳定、功率损失增加甚至烧毁电机。
匝间测试原理基于电磁感应定律和电阻测量原理。
当匝间故障发生时，电流会在故障点附近产生涡流，涡流会引起局部的温升。
通过测量绕组电阻的方法，可以检测到这种温升现象，从而判断是否存在匝间故障。
具体的匝间测试方法有直流电阻测试法、交流电阻测试法和绝缘电阻测试法等。
直流电阻测试法是最常用的一种方法。
该方法通过在绕组上加上一个直流电压，并测量通过绕组的电流和电压之间的关系，从而计算出绕组的电阻值。
如果绕组中存在匝间故障，电阻值会明显偏低。
交流电阻测试法是在绕组上加上一个交流电压，并测量通过绕组的电流和电压之间的相位差，从而计算出绕组的阻抗值。
如果绕组中存在匝间故障，阻抗值会明显偏低。
绝缘电阻测试法是通过在绕组和地之间加上一个直流电压，并测量通过绕组和地之间的电流，从而计算出绕组和地之间的绝缘电阻值。
如果绕组与地之间存在匝间故障，绝缘电阻值会明显偏低。
除了上述方法，还有一些辅助手段可以用于匝间测试，如高频信号注入法和微分电流测试法等。
高频信号注入法是通过在绕组上注入一个高频信号，然后检测信号的衰减情况，从而判断是否存在匝间故障。
微分电流测试法是通过在绕组上注入一个较大的电流，然后测量通过绕组的电流，通过比较两者的差异来判断是否存在匝间故障。
匝间测试在电机制造和维修过程中起着重要的作用。
通过对电机进行匝间测试，可以及早发现并排除匝间故障，提高电机的可靠性和使用寿命。
此外，匝间测试还可以帮助判断电机的绝缘性能是否符合要求，从而保证电机的安全运行。
匝间测试是一种用于检测电机匝间故障的重要方法，其原理基于电磁感应定律和电阻测量原理。
通过不同的测试方法和辅助手段，可以有效地检测和判断电机是否存在匝间故障，从而保证电机的正常运行和安全性能。

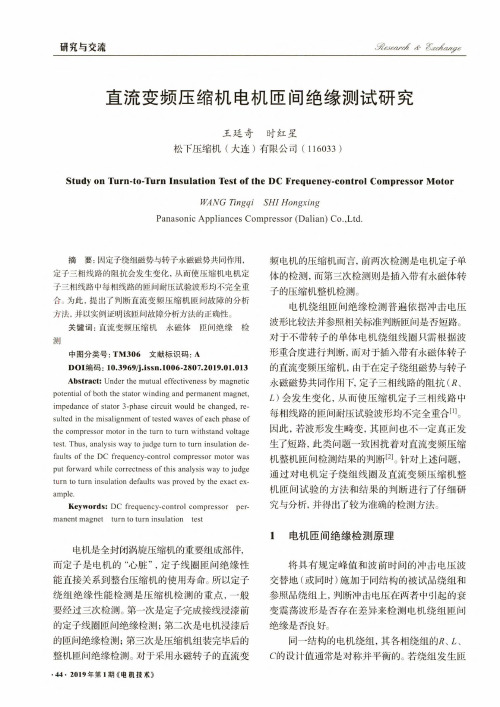

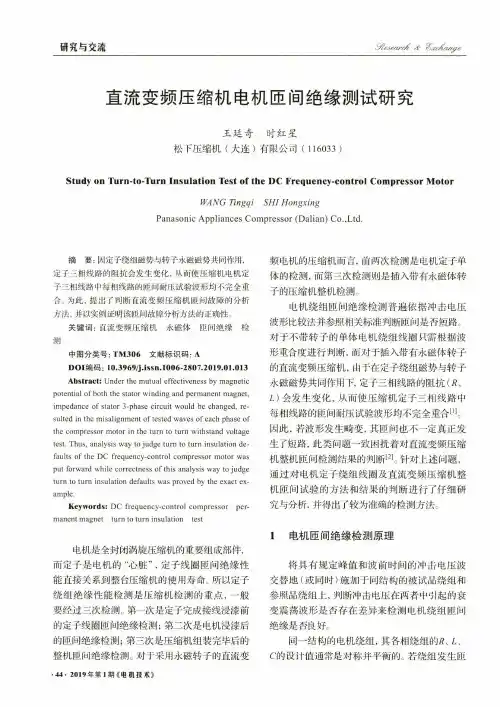

研究与交流直流变频压缩机电机匝间绝缘测试研究王廷奇时红星松下压缩机（大连）有限公司（116033）Study on Turn-to-Turn Insulation Test of the DC Frequency-control Compressor MotorWANG Tingqi SHI HongxingPanasonic Appliances Compressor（Dalian）Co.,Ltd.摘要：因定子绕组磁势与转子永磁磁势共同作用，定子三相线路的阻抗会发生变化，从而使压缩机电机定子三相线路中每相线路的匝间耐压试验波形均不完全重合。
为此，提出了判断直流变频压缩机匝间故障的分析方法，并以实例证明该匝间故障分析方法的正确性。
关键词：直流变频压缩机永磁体匝间绝缘检测中图分类号：TM306文献标识码：ADOI编码：10.3969/j.issn.l006-2807.2019.01.013 Abstract:Under the mutual effectiveness by magnetic potential of both the stator winding and permanent magnet, impedance of stator3-phase circuit would be changed,resulted in the misalignment of tested waves of each phase of the compressor motor in the turn to turn withstand voltage test.Thus,analysis way to judge turn to turn insulation defaults of the DC frequency-control compressor motor was put forward while correctness of this analysis way to judge turn to turn insulation defaults was proved by the exact example.Keywords:DC frequency-control compressor permanent magnet turn to turn insulation test电机是全封闭涡旋压缩机的重要组成部件，而定子是电机的“心脏”，定子线圈匝间绝缘性能直接关系到整台压缩机的使用寿命。

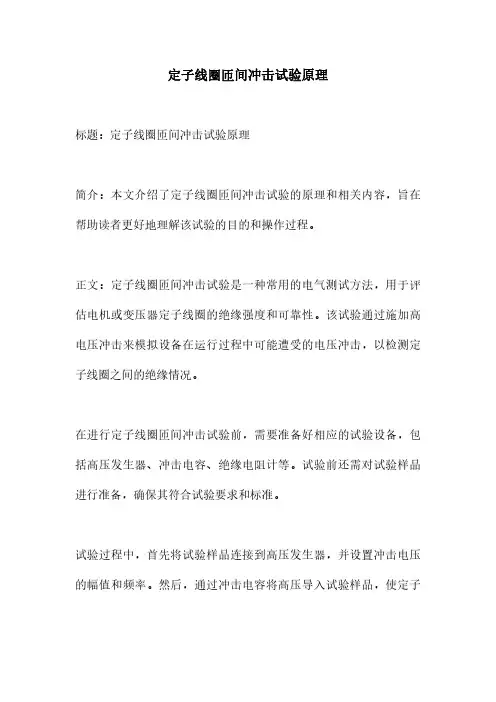

定子线圈匝间冲击试验原理
标题：定子线圈匝间冲击试验原理
简介：本文介绍了定子线圈匝间冲击试验的原理和相关内容，旨在帮助读者更好地理解该试验的目的和操作过程。
正文：定子线圈匝间冲击试验是一种常用的电气测试方法，用于评估电机或变压器定子线圈的绝缘强度和可靠性。
该试验通过施加高电压冲击来模拟设备在运行过程中可能遭受的电压冲击，以检测定子线圈之间的绝缘情况。
在进行定子线圈匝间冲击试验前，需要准备好相应的试验设备，包括高压发生器、冲击电容、绝缘电阻计等。
试验前还需对试验样品进行准备，确保其符合试验要求和标准。
试验过程中，首先将试验样品连接到高压发生器，并设置冲击电压的幅值和频率。
然后，通过冲击电容将高压导入试验样品，使定子
线圈之间产生高电压冲击。
在冲击过程中，通过绝缘电阻计实时监测试验样品的绝缘电阻，以判断绝缘情况是否正常。
通过定子线圈匝间冲击试验，可以评估定子线圈的绝缘强度和耐压能力。
如果试验样品在冲击过程中出现绝缘击穿或绝缘电阻急剧下降的情况，则说明定子线圈存在绝缘不良或缺陷，需要进行修复或更换。
需要注意的是，定子线圈匝间冲击试验仅仅是一种电气测试方法，不能完全代表实际工作环境下的电压冲击情况。
因此，在进行该试验时，还需结合其他试验和检测手段，全面评估设备的绝缘性能和可靠性。
总结：定子线圈匝间冲击试验是一种常用的电气测试方法，通过施加高电压冲击来评估设备的绝缘强度和可靠性。
本文对该试验的原理和操作过程进行了介绍，希望读者能够更好地理解和应用该试验方法。

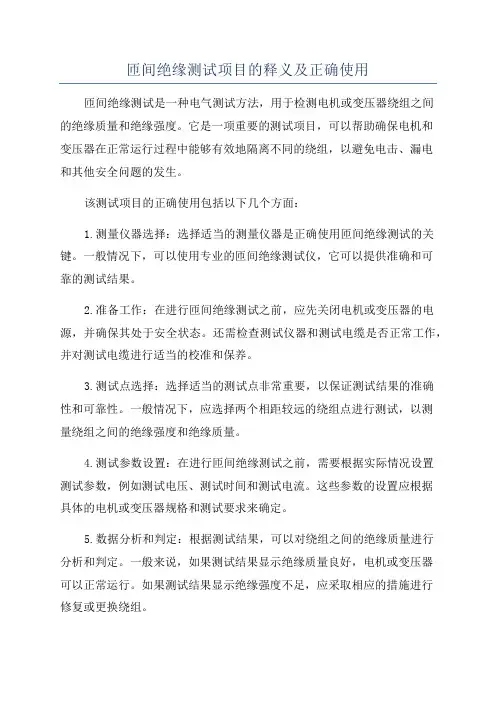

匝间绝缘测试项目的释义及正确使用匝间绝缘测试是一种电气测试方法，用于检测电机或变压器绕组之间的绝缘质量和绝缘强度。
它是一项重要的测试项目，可以帮助确保电机和变压器在正常运行过程中能够有效地隔离不同的绕组，以避免电击、漏电和其他安全问题的发生。
该测试项目的正确使用包括以下几个方面：1.测量仪器选择：选择适当的测量仪器是正确使用匝间绝缘测试的关键。
一般情况下，可以使用专业的匝间绝缘测试仪，它可以提供准确和可靠的测试结果。
2.准备工作：在进行匝间绝缘测试之前，应先关闭电机或变压器的电源，并确保其处于安全状态。
还需检查测试仪器和测试电缆是否正常工作，并对测试电缆进行适当的校准和保养。
3.测试点选择：选择适当的测试点非常重要，以保证测试结果的准确性和可靠性。
一般情况下，应选择两个相距较远的绕组点进行测试，以测量绕组之间的绝缘强度和绝缘质量。
4.测试参数设置：在进行匝间绝缘测试之前，需要根据实际情况设置测试参数，例如测试电压、测试时间和测试电流。
这些参数的设置应根据具体的电机或变压器规格和测试要求来确定。
5.数据分析和判定：根据测试结果，可以对绕组之间的绝缘质量进行分析和判定。
一般来说，如果测试结果显示绝缘质量良好，电机或变压器可以正常运行。
如果测试结果显示绝缘强度不足，应采取相应的措施进行修复或更换绕组。
总结来说，匝间绝缘测试是一项重要的电气测试项目，其正确使用包括选择适当的测量仪器、准备工作、测试点选择、测试参数设置和数据分析和判定等方面。
通过正确使用匝间绝缘测试，可以确保电机和变压器的绕组之间具有良好的绝缘质量和绝缘强度，从而提高设备的安全性和可靠性。
变压器绕组的匝间、层间、段间及相间绝缘的绝缘感应耐压试验1.引言1.1 概述本文旨在探讨变压器绕组的匝间、层间、段间及相间绝缘的绝缘感应耐压试验。
作为电力系统中重要的电气设备，变压器的绝缘系统必须保证其正常运行和安全性能。
而变压器绕组中的绝缘部分，包括匝间、层间、段间及相间绝缘的性能评估对于确保变压器的可靠性和安全性至关重要。
本文将分别针对变压器绕组中的四种绝缘部分进行绝缘感应耐压试验的背景介绍和相关测试方法的阐述。
首先，将对匝间绝缘的绝缘感应耐压试验进行描述，该部分旨在评估绕组中相邻绕组之间的绝缘性能。
其次，将探讨层间绝缘的绝缘感应耐压试验，该部分用于评估绕组内相同层上不同导线之间的绝缘性能。
然后，将对段间绝缘的绝缘感应耐压试验进行介绍，该部分应用于评估绕组内不同段之间的绝缘性能。
最后，将详细讨论相间绝缘的绝缘感应耐压试验，该部分用于评估绕组间不同相之间的绝缘性能。
本文的研究意义在于深化对变压器绕组绝缘的理解，为变压器绕组的绝缘设计和工程实践提供指导。
通过合理的绝缘感应耐压试验，可以全面评估和验证绕组中不同绝缘部分的绝缘性能，进一步保证变压器的运行安全和可靠性。
因此，本文的研究对于提高电力系统的稳定性和可靠性，具有一定的实际应用价值。
在下一节中，我们将详细介绍本文的结构和各部分的内容安排。
1.2文章结构本文主要讨论了变压器绕组的匝间、层间、段间及相间绝缘的绝缘感应耐压试验。
文章结构如下所述。
第一部分为引言，具体包括以下几个方面：概述、文章结构和目的。
在概述部分，会简要介绍变压器绕组的重要性以及绝缘感应耐压试验的必要性。
文章结构部分将会概述本文的大致组织结构，让读者可以更好地了解文章的逻辑顺序。
目的部分将明确本文的研究目标和意义，以便读者了解本文的研究价值和重要性。
第二部分为正文，分为四个小节：匝间绝缘的绝缘感应耐压试验、层间绝缘的绝缘感应耐压试验、段间绝缘的绝缘感应耐压试验和相间绝缘的绝缘感应耐压试验。

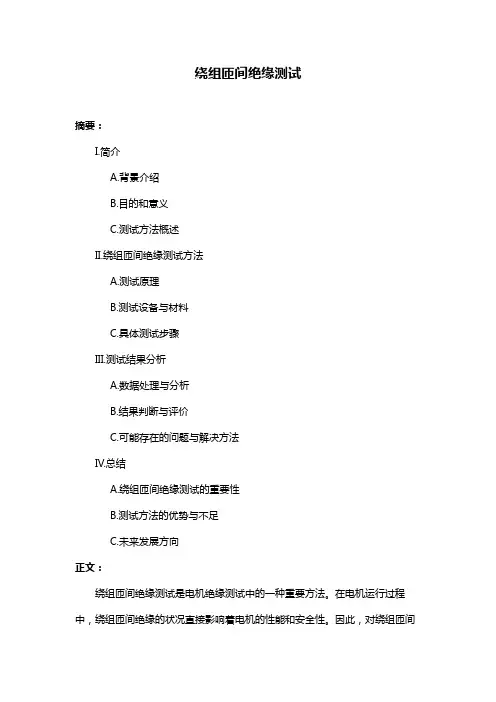

绕组匝间绝缘测试
摘要：
I.简介
A.背景介绍
B.目的和意义
C.测试方法概述
II.绕组匝间绝缘测试方法
A.测试原理
B.测试设备与材料
C.具体测试步骤
III.测试结果分析
A.数据处理与分析
B.结果判断与评价
C.可能存在的问题与解决方法
IV.总结
A.绕组匝间绝缘测试的重要性
B.测试方法的优势与不足
C.未来发展方向
正文：
绕组匝间绝缘测试是电机绝缘测试中的一种重要方法。
在电机运行过程中，绕组匝间绝缘的状况直接影响着电机的性能和安全性。
因此，对绕组匝间
绝缘进行准确、可靠的测试，对于电机的设计、制造、运行和维护具有重要意义。
绕组匝间绝缘测试方法主要包括电气测试和物理测试两类。
电气测试方法主要包括电阻法、电容法、介质损耗法等，物理测试方法主要包括X 射线衍射法、红外热像法、超声波法等。
这些方法各有优缺点，可根据实际应用需求选择合适的方法。
在实际测试过程中，首先需要对测试设备进行校准，以确保测试结果的准确性。
然后，根据所选方法的步骤进行测试，并记录测试数据。
测试数据需要进行处理和分析，以得出绕组匝间绝缘的状况。
最后，根据分析结果判断绕组匝间绝缘是否满足要求，并提出可能的改进措施。
总之，绕组匝间绝缘测试是电机绝缘测试中的关键环节。
通过合理的测试方法和数据分析，可以有效评估绕组匝间绝缘的状况，为电机的设计、制造、运行和维护提供有力支持。
