雾面锡电镀工艺及镀层性能测试

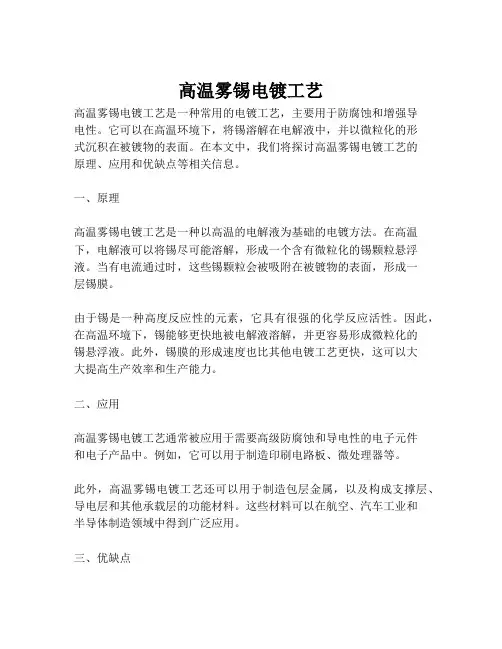

高温雾锡电镀工艺高温雾锡电镀工艺是一种常用的电镀工艺，主要用于防腐蚀和增强导电性。

它可以在高温环境下，将锡溶解在电解液中，并以微粒化的形式沉积在被镀物的表面。

在本文中，我们将探讨高温雾锡电镀工艺的原理、应用和优缺点等相关信息。

一、原理高温雾锡电镀工艺是一种以高温的电解液为基础的电镀方法。

在高温下，电解液可以将锡尽可能溶解，形成一个含有微粒化的锡颗粒悬浮液。

当有电流通过时，这些锡颗粒会被吸附在被镀物的表面，形成一层锡膜。

由于锡是一种高度反应性的元素，它具有很强的化学反应活性。

因此，在高温环境下，锡能够更快地被电解液溶解，并更容易形成微粒化的锡悬浮液。

此外，锡膜的形成速度也比其他电镀工艺更快，这可以大大提高生产效率和生产能力。

二、应用高温雾锡电镀工艺通常被应用于需要高级防腐蚀和导电性的电子元件和电子产品中。

例如，它可以用于制造印刷电路板、微处理器等。

此外，高温雾锡电镀工艺还可以用于制造包层金属，以及构成支撑层、导电层和其他承载层的功能材料。

这些材料可以在航空、汽车工业和半导体制造领域中得到广泛应用。

三、优缺点高温雾锡电镀工艺具有以下优点：1.成本低：与其他电镀工艺相比，高温雾锡电镀工艺的设备和材料成本相对较低。

2.高生产效率：由于在高温和高压下，锡能够更快地被电解液溶解和镀上，因此高温雾锡电镀工艺的生产效率也非常高。

3.防腐蚀性能好：高温雾锡电镀膜具有良好的防腐蚀性能，可以确保被涂覆物长时间不受腐蚀。

但是，高温雾锡电镀工艺也有其缺点：1.环保性差：在工艺过程中需要使用一些有害的化学物质，例如有机亚砜和有机酸等。

2.操作难度大：高温雾锡电镀工艺需要在高温和高压的环境下进行操作，难度较大，操作人员需要具备一定的技能和经验。

3.膜厚度难以控制：由于高温雾锡电镀工艺的镀膜过程是微粒化的过程，因此难以对膜厚度进行精确控制。

四、总结高温雾锡电镀工艺是一种常用的电镀工艺，通常应用于需要高级防腐蚀和导电性的电子元件和电子产品中。

电镀盐雾测试标准电镀盐雾测试是一种常用的腐蚀性测试方法，用于评估电镀表面处理的耐腐蚀性能。

本标准旨在规定电镀盐雾测试的方法和要求，以确保测试结果的准确性和可比性。

1. 范围。

本标准适用于各种金属材料的电镀层，包括镀铜、镀镍、镀铬、镀锌等。

它主要用于评估电镀层在盐雾环境中的耐腐蚀性能，以及相关材料的质量控制和产品改进。

2. 设备和试剂。

2.1 盐雾测试箱，应符合国家标准，能够稳定地产生盐雾环境，并能够控制温度和湿度。

2.2 试剂，使用符合规定浓度的NaCl溶液作为盐雾测试的试剂。

3. 试验条件。

3.1 温度，在35°C±2°C的条件下进行测试。

3.2 盐雾浓度，使用5%的NaCl溶液进行测试。

3.3 试验时间，根据不同的要求，测试时间可设定为24小时、48小时、96小时等。

4. 试验方法。

4.1 样品制备，将待测试的样品表面处理好，确保表面光洁、无油污和杂质。

4.2 测试装载，将样品放置在盐雾测试箱内，确保样品之间有足够的间隙，以保证盐雾的均匀覆盖。

4.3 试验过程，根据设定的试验条件，启动盐雾测试箱进行测试。

4.4 试验结束，根据设定的试验时间，停止测试并取出样品，进行评估和记录。

5. 评定标准。

5.1 腐蚀程度评定，根据样品表面的腐蚀程度进行评定，可采用GB/T 10125-2012《盐雾试验》中的相关标准进行评定。

5.2 试验结果记录，记录样品的腐蚀程度、试验时间、试验条件等相关信息，以备查阅和分析。

6. 注意事项。

6.1 样品制备时应注意避免表面污染，以免影响测试结果。

6.2 在测试过程中，应定期检查盐雾测试箱的工作状态，确保测试条件的稳定性。

6.3 在评定标准时，应严格按照相关标准进行评定，以确保结果的准确性和可比性。

7. 结论。

电镀盐雾测试是一项重要的腐蚀性测试方法，通过本标准规定的试验方法和要求，可对电镀层的耐腐蚀性能进行准确评定，为产品质量控制和改进提供可靠依据。

电镀性能测试方法和评价指标
2016-04-12 12:33来源：内江洛伯尔材料科技有限公司作者：研发部
电镀质量检测镀层质量的好坏包括镀层外观、结合力、厚度、耐腐蚀性及各种功能性。

（1）镀层外观：要求结晶均匀、细致、平滑、颜色符合要求。

光亮镀层要美观、光亮。

所有镀层均不允许有针孔、麻点、起皮、起泡、毛刺、斑点、起瘤、剥离、阴阳面、烧焦、树枝状和海绵状镀层以及要求有镀层的部位而无镀层。

（2）镀层厚度：检验方法有金相显微法、磁性法、显微镜法等。

（3）镀层结合力：即单位面积的镀层从基体金属上剥离所需要的力。

镀层结合强度的检测方法较多，主要是通过对镀层的摩擦、切割、变形、剥离等，然后对该部位进行观察，看镀层是否被破坏。

（4）镀层耐蚀性：测定方法有户外暴晒试验、人工加速腐蚀试验及点滴腐蚀试验法。

（5）镀层孔隙率：测定孔隙的方法有贴滤纸法、涂膏法、浸渍法等。

（6）镀层硬度：指镀层对外力所引起的局部表面形变的抵抗强度。

镀层的硬度决定于镀层金属的结晶组织。

（7）镀层耐磨性：磨损试验方法以采用旋转摩擦橡胶轮法、落砂法和喷砂法较为普遍。

（8）镀层钎焊法：指镀层表面被熔融焊料润湿的能力。

（9）镀层内应力：镀层处于拉伸或压缩受力状态
（10）镀层脆性：脆性会导致镀层开裂，结合力下降。

测定方法主要有弯曲法、芯轴弯曲法等。

锡电镀层技术规范和试验方法1术语和定义1.1主要表面1.2熔流、熔融、流光、重熔2需方应向供方提供的资料2.1标准号2.2基体材料的性质2.3要求的镀层使用条件或镀层的分级号2.4标明待镀制品的主要表面，例如提供图纸或有适当标识的样品2.5验收抽样方法2.6可以接收的不可避免的接触痕迹和其它缺陷的位置2.7采用的附着强度试验方法2.8热处理要求2.9空隙率试验要求2.10可焊性试验要求和采用的试验方法及条件2.11底镀层的特殊要求2.12表明精饰要求的试样2.13特殊预处理要求2.14锡镀层纯度要求2.15镀后零件的包装要求2.16特殊的镀后处理要求3抽样抽样方法按GB/T12609和ISO2859S的规定。

抽样方法和验收水平由供需双方商定4…分类4.1. 使用条件号下述等级的使用条件号表明该使用条件的严酷程度4：极严酷——例如在严酷腐蚀条件的户外使用3：严酷——例如在一般条件的户外使用2：中等——例如在一定潮湿的户内使用1：轻度——例如在干燥大气中户内使用，或用于改善可焊性4.2 镀层分级号镀层分级号必须由四部分组成，其中前后两部分用一斜线分开，如：a/bcd其中：a----表示基体金属的化学符号b----表示底镀层的化学符号c――表示锡镀层的化学符号d-----表示表面的光泽度。

M代表无光镀层；b代表光亮镀层；f代表熔流处理的镀层5. 钢的热处理5.1 电镀前消除应力处理经过深度冷加工的钢件，电镀前需在190℃～220℃处理1h。

有些钢件经过渗碳、火焰淬火或感应淬火及随后进行的磨削加工后，若有上述温度处理，可能使其性能下降；在这种情况下应代之以较低的温度去应力处理，例如在130℃～135℃处理时间不少于5h.5.2 电镀后消除氢脆处理因为氢气穿过锡镀层的扩散很慢，电镀后不能采用热处理方法消除氢脆。

6底镀层要求当存在下列的任一原因时，某些基体表面可要求底镀层：a）防止扩散b）保持可焊性c）保证附着强度d）提高耐蚀性为避免给基体材料或加工好的零件带来不希望的性质，例如脆性，应注意选择底镀层。

镀层的检验在刷镀技术的推广应用过程中，制定镀层质量品的检验标准和测试镀层性能的手段是非常重要的。

这有助于提高刷镀镀层的质量，减少返工率。

I由于而定试方法有很多，有的参照槽镀的测试方法，有的于1 1科研院所有自己的测试标准。

考虑到刷镀规模小以及不正规的特殊性，一般只要满足生产需要就行，要将1E因此这里介绍一些方便而实用的检验方法。

(1)镀层外观的检查工件经刷镀后产生的镀层层应光滑、平整、致密、不起泡，镀层色泽均匀一致，无氧化烧焦区域，具有该金属镀层自己特征的金属光泽，这样的镀层仅靠肉眼观察，可以视为合格。

如有缺陷，按缺陷的多少和程度视为次品.但次品和废品不是绝对的，而是根据技术要求而定的，而且还要看用在什么地方。

不平整，可以打磨一下，不光亮可以进行抛光处理，厚度小骨进行补镀等，只有大块脱落或龟裂严重的镀层，才要将旧镀层退除后重新刷镀。

(2)镀层与基体结合强度的检测方法检测镀层与基体的结合强度，目前大多数是定性的，如弯曲试验、折断试验、锉削试验、锤击试验、划痕试、偏心磨削等，还有的采用黏结拉抻法、拔销法和顶推圆环法。

1)弯曲试验。

取与刷镀零件材料相同试样材置于【科伟泰】深圳电镀设备弯曲试验器号上弯曲180。

取出试片，用低倍放于弯曲试验器上弯曲180，取出试片，用低倍放大镜（5倍）观察镀层变形区域，镀层应无崩裂，结合力好. 2）锉削试验。

同样制作一个试样，镀层与被镀件完全相同，用扁锉JJ 在试件边上从基体锉向镀层脱镀层没有脱落为合格。

3)打磨试验。

试件与被镀件相同，刷镀好后，用锤子击打钢棒一头，钢棒另一头呈光滑半圆球形，打击摩擦后镀层无隆起时即6脱落为合格。

4)划痕试验。

按以上同样的方法制作试样，或在零件表面允许的部位制作试样。

用淬火钢划针在层表面上下左右各划3-4道划痕，间距为2-3mm，深度达基体，划痕交叉处不应脱皮、龟裂. 5)折断试验。

按以上同样的方法制作好试件后，将试件用台虎钳夹住一端，用扳手反复弯曲另一端，直至折断，观察断裂处，镀层没有起皮或者脱落为合格。

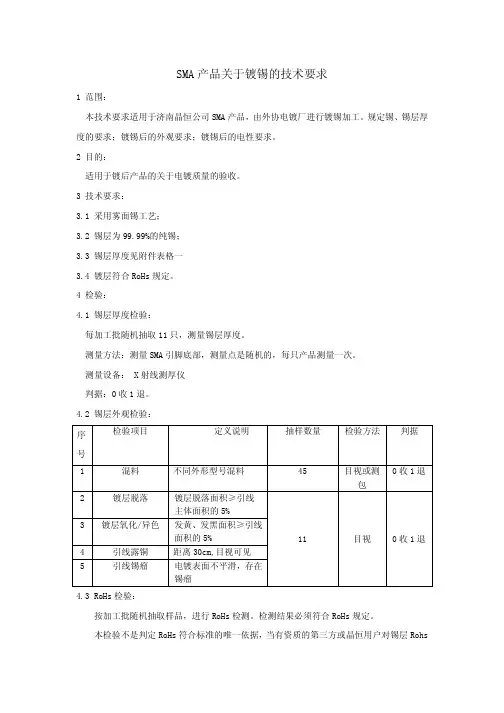

SMA 产品关于镀锡的技术要求1 范围：本技术要求适用于济南晶恒公司SMA 产品，由外协电镀厂进行镀锡加工。

规定锡、锡层厚度的要求；镀锡后的外观要求；镀锡后的电性要求。

2 目的：适用于镀后产品的关于电镀质量的验收。

3 技术要求： 3.1 采用雾面锡工艺； 3.2 锡层为99.99%的纯锡； 3.3 锡层厚度见附件表格一 3.4 镀层符合RoHs 规定。

4 检验：4.1 锡层厚度检验：每加工批随机抽取11只，测量锡层厚度。

测量方法：测量SMA 引脚底部，测量点是随机的，每只产品测量一次。

测量设备： X 射线测厚仪 判据：0收1退。

4.2 锡层外观检验： 序号 检验项目定义说明抽样数量检验方法判据1 混料 不同外形型号混料 45目视或测包0收1退2 镀层脱落 镀层脱落面积≥引线主体面积的5% 11目视0收1退3 镀层氧化/异色 发黄、发黑面积≥引线面积的5%4 引线露铜 距离30cm,目视可见 5引线锡瘤电镀表面不平滑，存在锡瘤4.3 RoHs 检验：按加工批随机抽取样品，进行RoHs 检测。

检测结果必须符合RoHs 规定。

本检验不是判定RoHs 符合标准的唯一依据，当有资质的第三方或晶恒用户对锡层Rohs的符合性有异议时，需有电镀厂来保证。

4.4 锡层成分检验：锡层含锡量（重量比）必须达到99.99%。

检验方法：随RoHs检测同时进行。

判据：达不到要求不合格。

4.5 可焊性检验：方法：GJB128-2026(JESD22-B102)抽样数量：每加工批11只条件：T＝235℃±5℃，t=5s判据：上锡面积＞95%，整体浸入。

0收1退。

5 不合格处理：由电镀厂返工附件表格一厚度要求涉及型号备注规格一≥7um SS14规格二≥10um S1M晶恒电子 2014.8.21。

镀锡盐雾试验标准镀锡盐雾试验是一种常用于评估金属表面镀锡层的耐腐蚀性能的方法。

该试验可以模拟出真实环境中的盐雾腐蚀环境，通过观察和分析金属表面锡层的变化情况，从而评估其耐腐蚀性能的好坏。

下面将介绍一种常见的镀锡盐雾试验标准——ASTM B117。

ASTM B117是美国材料测试协会（ASTM）制定的一项标准，其全称为“ASTM B117-16 Standard Practice for Operating Salt Spray (Fog) Apparatus”。

该标准规定了使用盐雾试验设备进行镀锡层腐蚀测试的具体要求和步骤，有效保证了试验的准确性和可重复性。

首先，ASTM B117规定了试验设备的基本要求。

盐雾试验设备应具备恒温恒湿的能力，并且能够持续稳定地生成盐雾气雾。

设备内部的湿度应保持在95%RH（相对湿度）±3%的范围内，温度应保持在35±2℃。

设备的操作和控制系统应具备自动控温、控湿的功能，能够精确调控试验的时间和条件。

其次，在样品的准备方面，ASTM B117规定了一系列准备工作。

首先，试样的表面应彻底清洁，确保没有任何灰尘、油脂或其他污染物。

然后，将试样固定在试验架上，并使用适当的方法保证样品的完整性和稳定性。

试样的尺寸和形状应符合标准的要求，以确保试验结果的可靠性。

试验的进行过程中，ASTM B117规定了盐雾试验的时间长度和观察周期。

标准试验时间为48小时，但根据实际需要，也可以进行长期试验，例如240小时或更长。

试验周期内应进行定期观察和记录，通常每24小时观察一次，并记录试样的变化情况。

观察时应注意试样是否出现锡层的剥落、氧化、锈蚀等现象，并进行详细记录。

最后，在试验结束后，ASTM B117规定了进行试样评估和结果判定的方法。

通常情况下，根据试样表面的腐蚀程度，结合试样的应用需求，进行定性或定量评估。

评估常用的方法有目视评估、显微镜观察、重量损失测定等。

镀层性能的评价方法镀层性能的评价方法有很多种，下面详细介绍几种常见的方法。

一、表面形貌观察方法表面形貌是评价镀层质量的第一指标，可以通过光学显微镜、电镜等观察方法来进行评价。

光学显微镜可以用于观察镀层的整体形貌，例如表面平整度、均匀性等，而电镜可以观察到镀层的细微结构特征，如晶粒尺寸、晶界结构等。

二、镀层厚度测量方法镀层的厚度对镀层性能有重要影响，因此需要采用合适的方法进行测量。

目前常见的测量方法有X射线荧光光谱仪、扫描电子显微镜等。

X射线荧光光谱仪适用于非破坏性测量，可以准确测量镀层的厚度；而扫描电子显微镜通过观察镀层截面形貌，结合能谱分析技术，可以获得更详细的厚度信息。

三、镀层结合力测试方法镀层的结合力是评价镀层质量的重要指标之一。

常见的测试方法有剥离试验、拉伸试验和压痕试验等。

剥离试验通常使用胶粘剂和粉尘粒子将镀层与基材分离，通过测量分离力来评价结合力；拉伸试验则是通过施加力来检测镀层的抗拉强度；压痕试验是通过在镀层上施加压力来评估结合力。

四、耐蚀性测试方法镀层的耐蚀性能直接影响着镀层的使用寿命，因此需要采用相应的测试方法进行评价。

一般可以使用盐雾试验、腐蚀试验等方法来测试。

盐雾试验通过在实验室中模拟海洋环境，使用盐雾喷雾进行腐蚀，观察镀层表面的腐蚀痕迹，进而评价其耐蚀性能。

五、硬度测试方法镀层的硬度是评价其抗磨损能力和耐腐蚀能力的重要指标之一。

常见的硬度测试方法有显微硬度计和维氏硬度计等。

显微硬度计能够测量镀层的微观硬度，可以通过划痕实验来评估镀层的硬度；而维氏硬度计适用于测量镀层的宏观硬度，具有简单快速的特点。

六、磨损性能测试方法磨损性能是评价镀层表面的耐磨性能的重要指标之一。

常用的测试方法有磨损试验机、摩擦系数测试等。

磨损试验机能够模拟实际工况下的磨损情况，通过测量磨损量来评估镀层的磨损性能；摩擦系数测试则可以评估镀层在摩擦过程中的摩擦性能。

七、电化学性能测试方法电化学性能是评价镀层阻抗特性和耐腐蚀性能的关键指标之一。

镀层性能检验标准文件号：格式号：版本号：共 6 页第 1 页1．目的：为了使公司生产的及外托加工的部件符合产品标准;2．适用范围：所有的电镀部件;3．定义：(无)4．要求：5. 相关文件：（无）6.附件及表单：（无）7. 发行范围：事业一二部品管部、事业一二部技术设备部、采购部、技术开发中心生技部及开发部附录A镀层外观检验方法1. 本方法适用于钢铁为基体的镀层外观的检验；2. 试样：已电镀的工件；3. 仪器: 6倍放大镜4. 测试方法:灯光照度要求大于500LX,观在天然光或混合照明条件，其中天然光照度要求不小于300Lx，观察方向与水平成45度,眼睛距工件的距离为30CM处目视,采光系数最底值为2%；具体检验标准如下表：注意：A级—工件主视面的外观要求B级—工件可视面的外观要求C级—工件不可视面的外观要求依不同的工件在现场作具体的样本示范;附录B镀层光泽的测定1. 本方法适用于钢铁为基体的镀层光泽的测量；2. 试样：电镀的工件；3. 仪器: a、光泽计b、标准板4. 测试方法：每次操作开始，先将仪器调整，并校准光泽计使其能正确读出高光泽工作标准板的光泽值，然后再读出低光泽工作标准板的光泽值,光泽计校准以后，在试漆膜的平行于涂布方向的不同位置取得3个读数，再用高光泽的工作标准板校准仪器以确保读数没有偏差，如结果误差范围小于5个单位，其记录其平均值作为镜面光泽值，否则再进行3次测定，记录全部6个值的平均值及极限值；注意：本法仅在平整性好的表面上测定漆膜光泽才有效；5. 要求: 镀层光泽的要求为亚光(6--30)%,半光(30--70)%,高光泽(70%以上);附录C镀层磁性测厚仪法1. 本方法适用于钢铁为基体的镀层厚度的测量；2. 试样：电镀的工件；3. 仪器: 磁性测厚仪：精确度为0.1um；4. 测定方法:先将测厚仪在标准样板上调零,接着选择相应的标准值进行校正,在进行测量过程中，取距样品边缘不少于1CM的上、中、下3个位置进行测量,记录其测量值并计算平均值；5. 要求：工件的平面镀层厚度为3--15um;附录D镀层显微硬度的测定1.本方法适用于钢铁为基体的镀层显微硬度的测定;2. 试样：电镀的工件；3.测试设备: 检验镀层显微硬度的设备是专用显微硬度计:国产有设备如631 型、71型、HX－1000型等多种,显微硬度计的技术要求如下：A.放大倍率600倍以上；B. 测微目镜分度值0.01mm；C. 负荷重量10--200g；D. 工作台调节范围10--40mm;4. 测试条件4.1使用环境测试应在室温20±1℃，周围介质干燥，无灰尘及腐蚀性气体的环境中进行, 仪器放在稳固，无震动的工作台上，并保持水平位置;4.2 试样表面状态受检测试样表面应是洁净，平整，光滑状态，表面粗糙度Ra<0.4;4.3 测试位置受检测的试样部位可以是镀层表面或剖面,在镀层表面测试时，应以主表面中心为宜（防止电流密度和边缘影响），并避免镀层表面缺陷对测试的干扰,试样同一测试部位中，压痕之间的距离应在压痕对角线长度2.5倍以上;4.4 负荷重量载荷大小应根据试样表面镀层厚度和硬度不同来选择,通常载荷大小可按下式估算：m = HV.δ^2/7.4176式中 m----载荷质量（g）;HV----估计镀层硬度值（kg/mm2）;δ----镀层厚度（um）;4.5 加荷速度一般要求尽量在接近静压状态下选择合适的速度,通常选用30s左右完成加荷;5. 试验方法5.1 试样准备试样测试部位应平整、光滑、无油污,测量剖面时，则按金相测厚法制备试样;5.2 仪器检查及校正按仪器说明书进行，使仪器工作正常、压痕清晰、并符合标准硬度值范围;5.3 选择载荷和速度根据被测镀层金属的性质和厚度选择好载荷质量和加荷速度，在可能范围内尽量选用较大负荷和最小的速度;5.4 加荷将试样置于硬度计的物镜下，选择压痕合适位置后，缓慢地移至金刚石压头下方，均匀缓慢地进行加荷，直至仪器指示灯指示加荷结束，立即卸去负载;5.5 观察压痕重新将试样移至物镜下，若工作正常，通过硬度计目镜可以清晰地看出正方形角锥体压痕及压痕的对角线;5.6 测量压痕的长度准确测出压痕两条对角线的长度,若两条对角线长度相等或接近时，说明测量有效,然后计算对角线长度平均值，并计算镀层的硬度值;5.7 对于同一试样，应在相同条件下测量三次以上，以算术平均值作为镀层的测量结束;附录E镀层结合力的测定1. 本方法适用于钢铁为基体的镀层结合力的测量；2. 试样：电镀的工件；3. 仪器: 刃口为30°的硬质划刀4. 测试方法：4.1 用一刃口为30°的硬质划刀,划两条相距为2mm的平行线,划线时,应施以足够的压力，使划刀一次就能划破镀层达到基体金属,如果两条划线之间的镀层有任何部分脱离基体金属,则认为结合力不好;4.2本试验的另一划法是:划边长为1mm的正方形格子,观察格子内的镀层是否从基体上剥落;附录F镀层孔隙率滤纸测定法1. 本方法适用于在钢铁上的镀层孔隙率的测定;2. 仪器：a、150ml烧杯 b、分析天平：感量为0.1mg c、滤纸;3. 试样：经电镀的工件;配制时所用试剂均为化学纯,溶剂为蒸馏水;5. 测定方法：5.1试样表面用有机溶剂或氧化镁仔细除净油污,经蒸馏水清洗后用滤纸吸干,如试样在镀后立即检验,可不必除油;5.2将浸润相应试液紧贴在被测试样表面上,滤纸与试样间不得有气泡残留,至规定时间后,揭下滤纸,用蒸馏水小心冲洗,置于解决6的玻璃板上凉干;5.3为显示直至铜或黄铜基体上的孔隙,可在带有孔隙斑点的滤纸上滴加4%的亚铁氰化钾溶液,这时滤纸上原已显示试液与镍层作用的黄色斑点消失,剩下至钢铁基体的蓝色斑点和至铜或铜底层作用的红色斑点,冲洗后贴于玻璃板上干燥;5.4为显示直至镍层的孔隙,可将带有孔隙斑点的滤纸,放在清洁的玻璃板上,并在滤纸上平均滴加溶度为500ml/L25%的氨水含二甲基二醛亏2g/L的溶液,这时滤纸上显示镍层的黄色斑点转为玫瑰红色,而原显示至铜层及钢铁基体的有色斑点转为无色,因而更有利于判别至镍层孔隙的结果;5.5检验外层为落层的多层镀层时,应在镀后放置30min ,进行,在镀铜的钢件,铜及铜合金基体上的镀层,测定至铜层的孔隙时,其有色斑点不完全印在滤纸上,应计算试样上呈现的红褐色斑点;5.6孔型的计算:在自然光或荧光灯下直接观察相应镀层孔隙的有色斑点,将刻有平方厘米方格的有机玻璃板,放在印有孔隙痕迹的滤纸上,分别计算一平方厘米方格内的各种有色斑点数目,并将所得点数相加,最后根据滤纸与试样接触面积,计算镀层的孔隙率:孔隙率 = n/s (个/cm^2)式中: n--孔隙斑点总数(个)s--所测试样面积(cm^2)一般以三次试验的算术平均值作为检验的结果;6. 要求：镀层的孔隙率要求为2—5个/cm^2;附录H镀层耐中性盐雾的测定（NSS）1.本方法适用于钢铁为基体的镀层耐试蚀性的测定;2. 试样:2.1试样的数量一般规定为3件，也可按有关方面协商确定;2.2试验前必须对试样进行洁净处理，但不得损坏镀层和镀层的钝化膜;2.3试样在盐雾箱中一般有垂直悬挂或垂直线成15°--30°角两种放置方式,试样间距不得小于20mm,试样支架用玻璃或塑料等材料制造，支架上的液滴不得落在度样上;2.4试验后用流动冷水冲洗试样表面上沉积的盐雾，干燥后进行外观检查和评定等级;3. 试验药品与设备:3.1将化学纯的氯化钠溶于蒸馏水中或去离子水中，其浓度为50±5g/L;3.2溶液的pH值为6.5-7.2,使用前须过滤;3.3用于制造试验设备的材料，必须抗盐雾腐蚀和不影响试验结果;3.4箱的容积不小于0.2m3,最好不大于0.4m3,聚积在箱顶的液滴不得落在试样上;3.5要能保持箱内各个位置的温度达到规定的要求。
