CHEF-DR III 脉冲场电泳系统
- 格式:ppt
- 大小:1.42 MB
- 文档页数:5
CHEF Mapper XA脉冲场电泳操作规程一、开机在等待凝胶凝固的期间,检查管路的连接状态,加入约2.2L的0.5X TBE缓冲液到电泳槽中。
打开主机电源开关,然后打开旁边的蠕动泵开关,最后打开冷凝泵开关。
二、制冷将蠕动泵流速调节到100,按冷凝泵上的“Set temp”键将温度设定到14°,按“Actual temp”显示实际温度。
三、放置凝胶1、将电泳凝胶的框架放入电泳槽中,白色螺丝固定到电泳槽的孔中。
2、将凝固好的凝胶从模具中卸下,连同黑色底板一起放到框架中。
3、确认液面完全超过胶面,确认挡胶条已经安装在电泳槽的下端。
四、电泳1.开机后,按“AUTO ALGORITHM”键。
2.屏幕上显示“Molecular Weight:Low”,此时通过面板上的数字键和字母键输入你所要分离的最小片段。
比如:220kb,输入220,“K-BASES”,回车键;3.随后,屏幕上显示“Molecular Weight:High”,此时输入你所要分离的最大片段,比如2200kb,输入2200,“K-BASES”,回车键;4.屏幕上显示“Calibration Factor”,按回车键;5.屏幕上显示“0.5X TBE,14℃,1%PFC agarose,按回车键;6.此时屏幕上会显示如下参数:6V/cm,Run Time=**.**(hr),Included angel 120 ,将Run Time改为18-19h,其他按回车即可;7.屏幕上显示:Int. Sw. Tm=**.**s, Fin Sw. Tm=**.**s, Ramping Foctor:a=[linear],按回车键。
8.此时显示“A program is in memory”,按“START RUN”即开始运行。
五、清洗1、电泳结束后,关闭冷凝泵并取出凝胶进行染色和成像,将放水管插入右侧的接口中,把缓冲液放到一个容器中。
2、加入2L的双蒸水,将蠕动泵调节到100,冲洗电泳槽15分钟后将水放出。
脉冲场电泳仪参数一、技术经济指标1、六角形电极的电泳槽,保证矢量电场的自由旋转,提供更高的分辨率、电泳速度和更精确的分离,对100bp-10Mb的DNA片段都能提供有效的分离。
2、自动演算:提供给用户一套程序用于优化实验参数。
只要输入待分离DNA片段的最小、最大长度,结合10个主要变量的确定,帮助使用者获得最理想的实验条件。
3、脉冲角度:可以在0-360°间自由选择脉冲角度,使用户可以在同一系统上实现大至染色体级、小至质粒DNA的有效分离。
4、时间转换梯度:有线性、非线性(凸形和凹形)两种脉冲时间梯度,非线性梯度可以提供更广泛的分离动态范围,使用户可以精确的确定分离片段的大小。
5、多状态功能:在一个Block中可以有15个电场矢量,每个电场矢量可以有自己的电压和转换时间,可有选择地对一定大小范围的片段进行更精细的分离,并且可以在同一次电泳中实现FIGE和CHEF两种技术。
6、二次脉冲功能:二次脉冲可加速DNA从琼脂糖凝胶中释放,从而有利于非常大的DNA片段的分离,并可提高分辨率。
7、技术应用:CHEF(钳式均衡电场)技术,产生均衡电场;PACE(程序自主控制电极)技术,根据片断大小的需要优化设定脉冲角度;FIGE(电场倒置)技术,为250KB以下小片断DNA提供快速分离;AFIGE(非对称场倒置)技术,精细分离小片断DNA,提高分辨率;以上技术的应用保证了科研人员在所有分子量范围内均能得到所最佳的线性分离。
8、性能指标:a. 电源输出:最高电压350V,0和0.6-9V/cm,0.1V/cm增量,连续可调b. 最大电流:0.5Ac. 延迟启动:最高72小时d. 电极调节能力:动态调节(反馈调整)±0.5%e. 程序储存:存储20个复杂实验程序,每个程序包含8个程序模块或99个简单程序f. 数据记录:键盘,条形码读取或RS-232接口g. 显示屏:2行×40字符/行,荧光显示h. 转换范围:50毫秒到18小时i. 转换角度:0-360°,0.5°增量j. 电泳时间:最高999小时/模块k. 脉冲中断设置:可以通过电压,频率,角度和持续时间设定二、设备产地:国外三、参考品牌及型号:无四、资质要求:4.1投标人需在中华人民共和国境内注册,持有合法有效的企业法人营业执照。
脉冲场凝胶电泳
脉冲场凝胶电泳(Pulsed Field Gel Electrophoresis,PFGE)是一
种常用于分析测定大分子量DNA分子种类、外源DNA同源度、DNA长度等
实验的灵敏度相当高的一种电泳技术。
该技术是利用 DNA 分子在脉冲场
条件下的电泳运动,将不同类型的 DNA 集合体根据其分子质量分离而得
到细菌的 DNA 指纹图谱,从而用于基因检测、基因定位、系统发育研究、菌种识别、菌群分析、植物起源及食品安全检测等领域。
其实验原理是在
原电泳的基础上,增加了两个梯度磁场,形成脉冲场条件下,DNA 分子会
从均匀电荷有序分布转变为非均匀电荷分布,在脉冲场条件下,它会产生
不均匀向偏冲,从而实现对 DNA 集合体的分离,再加上同时对 DNA 分子
进行大量的微量操纵,有效的分离了DNA分子,使它们能够产生端粒酶消
化片段,最终可以经过比较求得大分子量DNA分子种类,外源DNA同源度、DNA长度等实验结果。
青黄散治疗骨髓增生异常综合征DNA磷硫酰化探析张姗姗;全日城;杨晓红;许勇钢;胡晓梅;刘锋;麻柔【摘要】目的:研究硫化砷制剂青黄散对骨髓增生异常综合征(Myelodysplastic Syndromes,MDS)患者DNA双链结构的影响,硫元素是否可加入DNA骨架,是否有DNA结构的硫酰化修饰.方法:以持续服用青黄散6个月以上并有血液学改善的MDS患者骨髓DNA样本10例,以琼脂糖包埋,应用脉冲场凝胶电泳(PFGE)检测骨髓细胞DNA降解表型.利用BIO-RAD CHEF-DRⅢSystem脉冲电泳进行分析.结果:经过硫修饰后DNA构象发生变化,这种硫修饰结构对电泳过程阳极积累的Tris 过酸衍生物敏感而遭到位点特异性攻击,引发DNA的双链切割反应出现DNA降解现象.电泳后标本DNA结构完好,在Tris缓冲液下未出现DNA降解现象.结论:青黄散治疗有效的患者骨髓细胞DNA骨架中没有磷硫酰化修饰现象,说明青黄散疗效机制不通过硫修饰系统.【期刊名称】《中国中医基础医学杂志》【年(卷),期】2015(021)010【总页数】2页(P1278-1279)【关键词】骨髓增生异常综合征;青黄散;DNA磷硫酰化【作者】张姗姗;全日城;杨晓红;许勇钢;胡晓梅;刘锋;麻柔【作者单位】中国中医科学院西苑医院血液科,北京 100091;中国中医科学院西苑医院血液科,北京 100091;中国中医科学院西苑医院血液科,北京 100091;中国中医科学院西苑医院血液科,北京 100091;中国中医科学院西苑医院血液科,北京100091;中国中医科学院西苑医院血液科,北京 100091;中国中医科学院西苑医院血液科,北京 100091【正文语种】中文【中图分类】R285.6青黄散是一种硫化砷制剂,对血液恶性肿瘤细胞表现出抑制、诱导凋亡、去甲基化作用。
本文主要研究青黄散对MDS患者DNA双链结构是否有影响,硫元素能否加入DNA骨架,有无造成DNA结构的硫酰化修饰。
脉冲场凝胶电泳(PFGE实验原理、操作步骤和注意事项【实验原理】大分子DNA(一般长度超过20kb ,在某些情况下,超过40kb 在电场作用下通过孔径小于分子大小的凝胶时,将会改变无规卷曲的构象,沿电场方向伸直,与电场平行从而才能通过凝胶。
此时,大分子通过凝胶的方式相同,迁移率无差别(也称“极限迁移率”,不能分离。
脉冲场凝胶电泳技术解决了这一难题,它应用于分离纯化大小在10~2000kb 之间的DNA 片段。
这种电泳是在两个不同方向的电场周期性交替进行的,DNA 分子在交替变换方向的电场中作出反应所需的时间显著地依赖于分子大小,DNA 越大,这种构象改变需要的时间越长,重新定向的时间也越长,于是在每个脉冲时间内可用于新方向泳动的时间越少,因而在凝胶中移动越慢。
反之,较小的DNA 移动较快,于是不同大小的分子被成功分离。
在许多实用的PFGE 方法中,倒转电场凝胶电泳是最简单最常用的方法(FIGE。
通过把一个在不同电场方向有不同脉冲方式的脉冲电场加在样品上,倒转电场凝胶电泳(FIGE设备能把大小范围在10~2000kb 的DNA 片段分开。
FIGE 也可通过重新确定一个对准完全固定好角度的电场,这样会进一步扩展其分离极限达到10Mb 。
【仪器、材料与试剂】1. 制备DNA 样品所需材料1TEN 缓冲液(0.1mol/LTris,pH7.5;0.15mol/LNaCl;0.1mol/LEDTA。
2Seaplaque 琼脂糖(EC 缓冲液中浓度为2%。
3EC 缓冲液(6mol/LTris,pH7.5;lmol/L NaCl;0.5%4ESP 缓冲液(0.5mol/L EDTA,1%十二烷基肌氨酸钠,lmg/mL 蛋白酶K 。
5 溶葡萄球菌素(5mg/mL。
6RNase(10mg/mL。
7 胶模(由常规琼脂糖凝胶制得或购买成品。
8 苯甲基横酰氟(PMSF(17.4mg/mL 于乙醇中。
90.5μg/mL 溴化乙锭2. 分离、纯化大的DNA 片段所需材料1 紫外递质。
脉冲场凝胶电泳实验流程一、准备样品1. 琼脂糖包埋的样品常用的DNA提取方法不能得到完整的大分子量DNA。
大分子量DNA很脆弱,在制备过程中容易因移液等操作造成机械剪切。
将完整细胞包埋入琼脂糖后再进行裂解,去除蛋白的操作,可防止大分子量DNA的断裂。
琼脂糖块包埋的DNA可以避免被机械剪切,并且是一种简单的操作方法。
处理过的包埋有DNA的琼脂糖块可以直接放入琼脂糖凝胶的点样孔。
在将细胞包埋入琼脂糖之前要先确定细胞浓度,尽管吸光度很常用,但是并不可靠。
单位吸光度对应的细胞浓度会因菌株不同或培养基不同而有差异。
这会影响琼脂糖块中DNA的含量,导致上样量过大或不足。
不论细菌、真菌还是哺乳动物细胞,使用血球计数板均可得到准确和高重复性的细胞浓度。
Bio-Rad提供一次性的样品模具(货号:170-3713)。
每个模具可制备50个10 x 5 x 1.5 mm的琼脂糖胶块。
样品制备过程中的酶可以快速有效的扩散进入胶块,用Bio-Rad标准梳子制胶,胶块不需要修剪就可直接放入点样孔。
2. 液体样品小于200kb的DNA片断可以不用琼脂糖包埋,可直接以液体形式加入点样孔。
当操作的DNA大于50kb时,必须用大开口的吸头。
如果只电泳液体样品,使用厚度0.75 mm的梳子可以获得更锐利的条带和更高的分辨率。
3. 制备琼脂糖包埋的哺乳动物DNA该方法中用到的缓冲液,酶和琼脂糖均包含于试剂盒CHEF Mammalian Genomic DNA Plug Kit (货号:170-3591)。
1)将细胞悬浮于等渗盐溶液或不含血清的培养基中并置于冰上。
用血球计数板对细胞计数,每毫升琼脂糖块需要5 x 107个细胞,每个10 x 5 x 1.5 mm的样品块需要0.1 mL琼脂糖。
2)准备2% CleanCut™琼脂糖(货号:170-3594),用微波炉融化并置于50 °C水浴。
3)1000g、4 °C离心细胞悬液5分钟,用琼脂糖块一半体积的细胞悬浮缓冲液(10 mM Tris, pH 7.2,20 mM NaCl, 50 mM EDTA)重悬细胞并置于50 °C水浴。
脉冲场电泳仪操作规程1 .在电泳槽内加入约2.2升合适的电泳缓冲液。
2 .打开主机开关,待主机自检结束后,打开循环泵开关,使电泳缓冲液开始循环,泵的速度设在“70”左右。
然后开启冷凝系统开关,按“settemp”键设置所需电泳温度,按“actua 1temp”显示实际温度。
3 .灌胶,等胶凝固后,上样4 .待电泳缓冲液到达设置的温度后,将加好样的凝胶连同底座一起放入电泳槽内的黑色方框内,并保证电泳缓冲液超过胶面b2≡ι,盖好电泳槽盖5 .在主机上设置电泳程序,先选择采用哪种类型程序,例如最常用的TWoState 方法:FIGETWOSTATEMU1TISTATE(1)按TWOSTATE 键,屏幕显示a Youwi11destroythe1astprogram-Goon?",输入"1”确认后,系统显示AUrO A1GORITHM ⅛/一、Gradient≡[]V∕cmRunTime≡[]Inc1udedAng1e=[ ]0输入相应的参数后,按ENTER键,屏幕显示输入相应的参数后,按ENTER键确认(其中RamPingfactor默认是线性增长,如果欲采用默认值直接回车即可)。
CHEFMapper屏幕会显示AProgramisinmemory.P1easeenteranothercommand.若需存储程序,按SToREPGM 进行存储。
按STARTRUN即开始运行,此时可观察到电泳槽内电极开始出现气泡。
(2)如选用autoa1gorithm方法,按“autoa1gorithm,,键,键入欲得到的线性范围的最大片段和最小片段的kb数,确认所有给出参数,按“startrun”键,即可进行电泳。
(3)如选用MUItiState及FIGE方法,请参阅说明书。
6.电泳开始后,“highVo1tage”灯亮,此时切不可打开电泳槽盖进行操作,以免发生触电危险。
7.电泳结束后,"highVoItage”灯灭。
脉冲场电泳操作注意事项一、操作注意事项安全:1、CHEF 系统在运行中使用高电压和大电流,因此在仪器运行过程中,不能随意打开电泳槽。
如果确实需要打开电泳槽,一定要在仪器暂停、“high voltage”指示灯熄灭后才可以打开。
2、脉冲场电泳过程中,缓冲液会循环流动,因此要检查电泳槽和管道系统时候有漏液。
3、电泳结束后,等“high voltage”灯灭后,再依次关掉冷凝系统,主机开关,打开电泳槽,取出凝胶,进行染色等操作。
操作注意事项:4、电泳槽水平的调节:用水平泡调节,确保电泳槽的水平,5、灌胶框的放置:不同的凝胶使用不同的灌胶框,检查灌胶框的位置,使之处在电泳槽的中央。
6、梳子的放置:梳子不要和灌胶框密切接触,保持1-2毫米的距离;7、灌胶:灌胶前用水平泡调节灌胶框的水平;加热好的琼脂糖溶液,不要立刻倒胶,待稍许冷却后,约40℃左右,再倒胶。
倒胶过程中如果有气泡,用tip头将气泡戳破即可。
8、修胶:制备好的凝胶,在从灌胶架取下后,要用手术刀片,对凝胶进行修饰,把多余的凝胶刮去。
9、凝胶的放置:点样孔的位置应靠近电泳槽的后侧。
10、蠕动泵的流速:电泳过程中,控制好蠕动泵的流速,一般控制在50左右,以免速度太快,使胶在溶液中移动。
11、过滤条的使用:在电泳槽的前内侧,放置过滤条,以放置游离的凝胶碎片进入冷却泵,堵塞管道系统。
12、冷却泵的开启:冷却泵开启时,一定要把蠕动泵打开,以避免冷却泵管道内的溶液因为过度制冷,凝结成冰块而堵塞管道。
13、电泳结束后,应及时取出凝胶,进行染色等操作,以避免因为时间太长,而造成条带的弥散。
伯乐电泳Chef-DRII 使用方法
伯乐电泳Chef-DR II系统是一种用于分离和分析大片段DNA的脉冲场凝胶电泳设备。
以下是其基本使用方法:
1. 准备工作:确保所有设备连接正确,包括电源、电脑和凝胶电泳装置。
安装好Chef-DR II软件到电脑上,并启动程序。
2. 配置参数:在Chef-DR II软件中设置实验参数,包括凝胶类型、凝胶尺寸、凝胶浓度、电泳缓冲液、电泳时间、脉冲时间和脉冲幅度等。
这些参数应根据待分离DNA的大小范围和实验目的进行调整。
3. 装载样品:将DNA样品与加载缓冲混合后,用微量移液枪小心地装载到凝胶孔中。
4. 开始电泳:在软件中确认所有参数无误后,开始电泳。
Chef-DR II将自动控制电泳过程,包括电场的开启和关闭、脉冲的变化等。
5. 凝胶染色和去染:电泳完成后,需要将凝胶进行染色以便可视化DNA条带。
常用的染色剂包括乙idium溴化物和SYBR Green。
染色后进行脱色以去除背景。
6. 成像分析:使用凝胶成像系统捕获DNA条带的图像,并通过软件进行分析,以确定DNA片段的大小。
在操作Chef-DR II系统时,应严格遵守制造商提供的操
作手册和安全指南,以确保实验的准确性和操作者的安全。
如果在使用过程中遇到任何问题,应及时联系制造商的技术支持部门获取帮助。

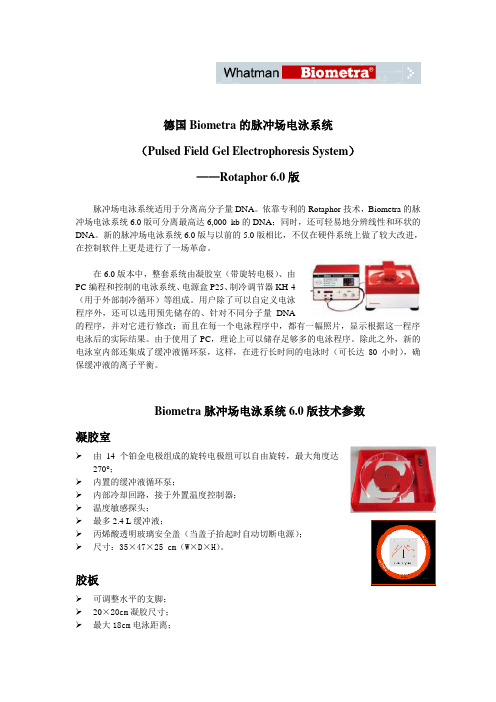

德国Biometra的脉冲场电泳系统(Pulsed Field Gel Electrophoresis System)——Rotaphor 6.0版脉冲场电泳系统适用于分离高分子量DNA。
依靠专利的Rotaphor技术,Biometra的脉冲场电泳系统6.0版可分离最高达6,000 kb的DNA;同时,还可轻易地分辨线性和环状的DNA。
新的脉冲场电泳系统6.0版与以前的5.0版相比,不仅在硬件系统上做了较大改进,在控制软件上更是进行了一场革命。
在6.0版本中,整套系统由凝胶室(带旋转电极)、由PC编程和控制的电泳系统、电源盒P25、制冷调节器KH-4(用于外部制冷循环)等组成。
用户除了可以自定义电泳程序外,还可以选用预先储存的、针对不同分子量DNA的程序,并对它进行修改;而且在每一个电泳程序中,都有一幅照片,显示根据这一程序电泳后的实际结果。
由于使用了PC,理论上可以储存足够多的电泳程序。
除此之外,新的电泳室内部还集成了缓冲液循环泵,这样,在进行长时间的电泳时(可长达80小时),确保缓冲液的离子平衡。
Biometra脉冲场电泳系统6.0版技术参数凝胶室由14个铂金电极组成的旋转电极组可以自由旋转,最大角度达270°;内置的缓冲液循环泵;内部冷却回路,接于外置温度控制器;温度敏感探头;最多2.4 L缓冲液;丙烯酸透明玻璃安全盖(当盖子抬起时自动切断电源);尺寸:35×47×25 cm(W×D×H)。
胶板可调整水平的支脚;20×20cm凝胶尺寸;最大18cm电泳距离;- 2 - 18齿梳子,制胶厚度为5mm 时,最大上样量约为60µl ;可选40齿梳子; 制胶框。
控制器个人计算机;操作系统Win XP ;256M 内存;40G 硬盘;40×光驱;Rotaphor 电泳槽控制界面;预装Rotaphor 6.0控制软件。
Rotaphor 6.0控制软件17组优化程序,可用于分离100bp~6,000kb 的DNA 样品;可根据分离样品类型将电泳程序分类;非常方便地调整各种参数(电极角度、电压、脉冲时间);电泳电压范围0-225V (0-8.5V/cm );电泳缓冲液温度精确控制(5-22℃);针对每一组电泳程序,都会有相应的实际电泳结果照片显示;用户分组和密码控制;全面的在线帮助;德语或英语界面(正在完成中文化!!);用户手册。

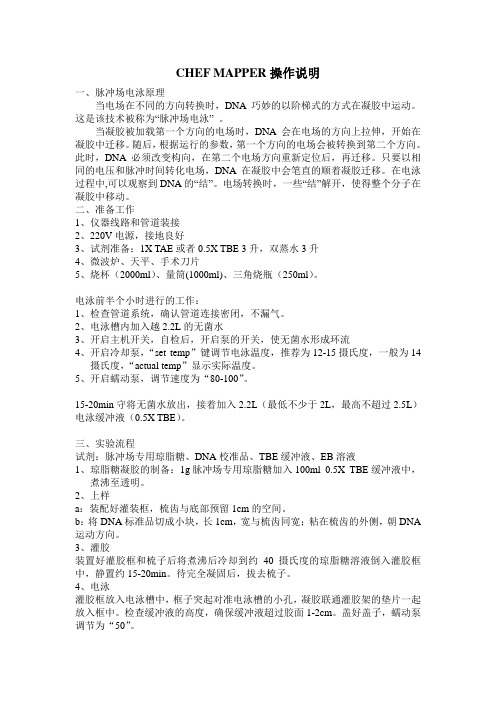

CHEF MAPPER操作说明一、脉冲场电泳原理当电场在不同的方向转换时,DNA巧妙的以阶梯式的方式在凝胶中运动。
这是该技术被称为“脉冲场电泳” 。
当凝胶被加载第一个方向的电场时,DNA 会在电场的方向上拉伸,开始在凝胶中迁移。
随后,根据运行的参数,第一个方向的电场会被转换到第二个方向。
此时,DNA 必须改变构向,在第二个电场方向重新定位后,再迁移。
只要以相同的电压和脉冲时间转化电场,DNA在凝胶中会笔直的顺着凝胶迁移。
在电泳过程中,可以观察到DNA的“结”。
电场转换时,一些“结”解开,使得整个分子在凝胶中移动。
二、准备工作1、仪器线路和管道装接2、220V电源,接地良好3、试剂准备:1X TAE或者0.5X TBE 3升,双蒸水3升4、微波炉、天平、手术刀片5、烧杯(2000ml)、量筒(1000ml)、三角烧瓶(250ml)。
电泳前半个小时进行的工作:1、检查管道系统,确认管道连接密闭,不漏气。
2、电泳槽内加入越2.2L的无菌水3、开启主机开关,自检后,开启泵的开关,使无菌水形成环流4、开启冷却泵,“set temp”键调节电泳温度,推荐为12-15摄氏度,一般为14摄氏度,“actual temp”显示实际温度。
5、开启蠕动泵,调节速度为“80-100”。
15-20min守将无菌水放出,接着加入2.2L(最低不少于2L,最高不超过2.5L)电泳缓冲液(0.5X TBE)。
三、实验流程试剂:脉冲场专用琼脂糖、DNA校准品、TBE缓冲液、EB溶液1、琼脂糖凝胶的制备:1g脉冲场专用琼脂糖加入100ml 0.5X TBE缓冲液中,煮沸至透明。
2、上样a:装配好灌装框,梳齿与底部预留1cm的空间。
b:将DNA标准品切成小块,长1cm,宽与梳齿同宽;粘在梳齿的外侧,朝DNA 运动方向。
3、灌胶装置好灌胶框和梳子后将煮沸后冷却到约40摄氏度的琼脂糖溶液倒入灌胶框中,静置约15-20min。
待完全凝固后,拔去梳子。
脉冲场凝胶电泳- 高分子量DNA琼脂糖凝胶块制备和加工1.收集10ml全血,加入30ml细胞裂解液。
置冰浴中至少20min直至红细胞完全溶解。
2.2000r/min离心10min,移去红色上清液,再次用细胞裂解液洗涤细胞,然后用PBS重悬细胞。
3.稀释单细胞悬液并取一小份用Neubauer腔计数细胞。
4.用PBS重悬细胞,以达到40μl PBS中含1百万个细胞比例(1百万个二倍体哺乳动物大约含有基因组DNA 10μg)5.用PBS配制2%浓度低熔点琼脂糖溶液并保持在50℃。
6.将等体积(各1ml)细胞悬液与琼脂糖溶液于室温下混匀,立即倒入凝胶块模具中。
7.静置20min让琼脂糖固化,用无菌塑料杯(通常用作划菌)将凝胶块自模具中取出并置入蛋白酶缓冲液中,加入2mg/ml的蛋白酶K。
8.将带有凝胶块的蛋白酶K缓冲液于50℃保持2~3天。
每个盛有50ml蛋白酶缓冲液的Falcon管可容纳多达100个凝胶块。
9.蛋白酶K消化后,可将凝胶块保留在此缓冲液或0.5mol/L EDTA溶液中保存于4℃。
10.此外,继续将凝胶块用高压消毒过的TE缓冲液冲洗数遍的步骤。
11.将凝胶块放入装有TE及0.04mg/ml PMSF溶液的Falcon试管中,灭活残留的蛋白酶K。
12.室温下用TE溶液漂洗凝胶块数次,将凝胶块放入另一干净的试管,可直接用于酶切反应或用0.5mol/L EDTA,(pH8.0)4℃保存凝胶块。
13.若用EDTA保存凝胶块,取出后应用TE溶液室温下漂洗30 min×2次。
脉冲场凝胶电泳- 大小标准物的制备λ多联体1.以TE缓冲液悬浮λ多联体(Boehringer MA宝灵曼公司产品),浓度为4μg/40μl。
2.用等体积TE配制的2%低熔点琼脂糖(温度保持在45℃)混匀。
3.移去混合液注入预冷的凝胶块模具中。
4.室温下用TE及100 mmol/L NaCl溶液温育2天。
酵母染色体1.从YPD(酵母提取物,蛋白胨和葡萄糖)培养基瓶皿中挑选单一克隆加入10ml YPD预培养的肉汤中,30℃下剧烈震荡生长24小时,然后加入200ml YPD肉汤,剧烈振荡24~48h(产量大约100块)。
脉冲场凝胶系统操作规范文件编号:VBQW11##-##版本号:A0制定:制定日期:审核:审核日期:批准:批准日期:颁发部门:质量保障中心发行日期:文件更改记录版本号发行日期变更原因、依据及详细变更内容制定人分发部门具体部门目录1. 目的 (4)2. 适用范围 (4)3. 职责 (4)4. 操作规范 (4)4.1 简介 (4)4.1.1. 技术原理 (4)4.1.2 主要仪器设备和试剂 (4)4.2 准备工作 (5)4.3 灌胶 (5)4.4 上样 (6)4.5 主机程序设置 (6)4.6 凝胶染色和观察 (6)4.7 电泳槽清理 (7)5. 注意事项 (8)6. 常见故障及解决方法 (8)7. 关于参数设置的几点建议 (9)8. 试剂配制 (11)1.目的指导技术员规范地使用脉冲场凝胶系统。
2.适用范围本标准适用于利用脉冲场凝胶系统对相关产品进行检测。
3.职责分子部门负责本文件的编写,质量保障部及检验人员负责本标准的监督。
4.操作规范4.1简介4.1.1. 技术原理常规的琼脂糖凝胶电泳采用单一的均匀电场,一定大小的线状DNA分子经凝胶的分子筛作用以一定的速率由负极向正极移动。
但当DNA分子的长度超过一定极限后,其迁移率于则于分子大小无关,而主要是决定于电场强度。
实践表明,长度大于50kb的DNA不能在恒场强的琼脂糖凝胶电泳中较好的分离。
脉冲场凝胶系统(Pulsed field gal electrophoresis, PFGE)正好解决这一问题。
PFGE采用两个交变电场,即两个电场交替地开启和关闭,DNA的电泳方向随着电场的变化而改变,大分子的DNA得以分离。
严格来讲,“脉冲”场电泳有些用词不当,应称作“交替”场电泳。
电场变换方向的间隔时间为脉冲时间,其分为从数秒到几小时。
通常脉冲时间越长分辨的DNA片段越长。
图一. 脉冲场电泳交变示意图图一是根据Carle和Olson最初设计的正交场电泳装置(orth-ogona1 field gel electrophoresis,OFAGE) 绘制的PFGE示意图。
