外墙外保温工程施工质量监理实施细则B13工程监理实施细那么〔胶粉聚苯〔EPS〕颗粒保温面砖饰面外墙外保温工程施工质量监理实施细那么〕内容提要：专业工程特点监理工作流程监理工作操纵目标及操纵要点监理工作方法及措施项目监理机构〔章〕：专业监理工程师：总监理工程师：日期：江苏省建设厅监制名目前言1、差不多构造及本工程概况2、监理工作流程图3、施工质量的监理操纵及目标值4、监理工作的方法及措施5、需要提供的技术资料前言外墙外保温墙体是个系统工程，设计是龙头，材料是基础，施工是保证。

为保证工程质量，设计、材料、施工应纳入标准化的治理，为此编写了施工质量监理操纵实施细那么。

按苏建科〔2006〕287号«江苏省外墙外保温粘贴饰面砖做法技术要求»〔暂行〕的通知规定，外墙外保温粘贴饰面砖系统最大应用高度不得大于40m。

1、差不多构造及本工程概况1.1、差不多构造〔见表1〕：面砖饰面胶粉聚苯颗粒外保温系统差不多构造表1基层墙体涂料饰面胶粉聚苯颗粒外保温系统差不多构造构造示意图界面层①保温层②抗裂爱护层③饰面层④混凝土墙及各种砌体墙界面砂浆胶粉聚苯颗粒保温浆料第一遍抗裂砂浆+热镀锌钢丝网〔用尼龙胀栓与基层锚固〕+第二遍抗裂砂浆面砖粘接砂浆+面砖+勾缝1.2、要紧特点〔1〕、无空腔构造，抗风压性能优异。

〔2〕、防火性能突出，适合于高层建筑和防火要求等级高的建筑部位使用。

〔3〕、施工适应性好，适合于各种建筑结构的公共建筑和居住建筑的节能保温工程。

〔4〕、防护面层抗冲击性能好，保温层无接缝，抗裂性能可靠。

〔5〕、施工性能好、速度快，一次抹灰厚度高，与其他外檐施工配合性好，防护面层易修复。

1.3、本工程概况依照设计图纸和设计要求,18#、19#房外墙做法如下：1）现浇钢筋混凝土外墙或MU轻集料混凝土小型空心砌块；2）刷混凝土界面剂一道；3）12mm厚1：3水泥砂浆抹面；4）30米以上安装分层条〔用30mmⅹ40mmⅹ3mm角钢〕即在每个楼层处设置。

江 苏 省 建 设 厅 文 件苏建科〔2008〕295号关于印发《江苏省应用外墙外保温粘贴饰面砖做法技术规定》的通知各市建设局（建委）、规划局：为确保建筑节能工程质量，规范我省建筑外墙外保温粘贴饰面砖技术应用，我厅制定了《江苏省应用外墙外保温粘贴饰面砖做法技术规定》，现印发给你们。

本技术规定自2008年12月1日起实施，原《江苏省外墙外保温粘贴饰面砖做法技术要求（暂行）》（苏建科〔2006〕287号）同时废止。

附件：《江苏省应用外墙外保温粘贴饰面砖做法技术规定》。

二○○八年十月二十三日抄送：省建管局，省建设工程质量监督总站、省工程建设标准站、省建设工程设计施工图审核中心、厅科技发展中心。

附件：江苏省应用外墙外保温粘贴饰面砖做法技术规定第一条为了规范我省建筑外墙外保温粘贴饰面砖做法，确保工程质量和安全，特制定本技术要求。

第二条外墙外保温粘贴饰面砖系统应充分考虑抗震、抗风时基层材料的正常变形及大气物理化学作用等因素的影响，结合我省的实际情况，外墙外保温粘贴饰面砖系统最大应用高度不得大于40m。

第三条外墙外保温粘贴饰面砖系统应有完善的系统设计方案。

系统应采用增强网加机械锚固措施，锚固件应保证可靠锚入基层，增强网应采用热镀锌电焊钢丝网，增强网和锚固件构成的系统应能独立承受风荷载和自重作用。

外墙外保温粘贴饰面砖系统的材料，包括保温材料、锚固件、抗裂砂浆、胶粘剂、界面砂浆、增强网、饰面砖、填缝材料等的各项性能指标都应符合国家和省有关标准的规定。

且面砖质量不应大于20kg/m2,单块面砖面积不宜大于0.01m2。

系统应经过包括耐侯性试验的型式检验，当系统材料有任一变更时应重新进行该项检验。

第四条当系统经过严格的型式检验并有成熟的施工工艺时，可采用耐碱玻纤网格布增强薄抹灰外保温系统粘贴饰面砖，系统各组成材料除了应符合国家和省有关标准规定外，系统抗拉强度不应小于0.2MPa，保温板的表观密度应在25kg/m3至35kg/m3之间，压缩强度应在150kPa至250kPa之间，吸水率（浸水96h）应小于1.5％，耐碱玻纤网格布的ZrO2含量不应小于14.5％，且表面须经涂塑处理。

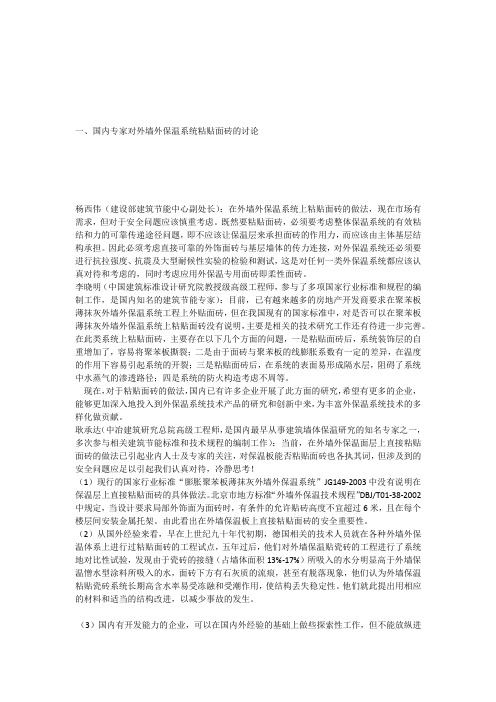

一、国内专家对外墙外保温系统粘贴面砖的讨论杨西伟（建设部建筑节能中心副处长）：在外墙外保温系统上粘贴面砖的做法，现在市场有需求，但对于安全问题应该慎重考虑。
