捷豹刻字机使用手册(新版)
- 格式:pdf
- 大小:2.47 MB
- 文档页数:73
刻字机操作规程刻字机是一种用于雕刻文字、图案和标志的机械设备,广泛应用于许多领域,如工艺品制造、礼品定制、标识雕刻等。
正确操作刻字机不仅可以提高工作效率,还可以避免操作中的意外和损坏设备。
本文将介绍一些关于刻字机操作的规程,以帮助使用者正确操作刻字机。
一、安全操作规程1. 戴好个人防护装备,包括护目镜和手套,以保护眼睛和手部不受伤;2. 在操作刻字机之前,确保电源已关闭,并断开电源连接;3. 切勿将手指或其他物体靠近刻字机刀具,在启动前应远离刀具工作区域;4. 在刻字机运行时,不要过度迫使或用力推动刻字材料,以避免刀具损坏;5. 如果在切割过程中发生任何故障或异常情况,请立即切断电源并寻求专业人员的帮助。
二、操作规程1. 准备工作(1)检查刻字机是否有损坏或松动的零部件,如有,应先进行维修或更换;(2)选择适当的刻字材料,如木材、亚克力、金属等;(3)根据要刻字的设计,将刻字材料固定在刻字机工作平台上,并调整好位置;(4)准备好所需的刻字刀具。
2. 软件设置(1)在刻字机上安装并打开相应的刻字软件;(2)根据实际需要选择刻字字体、字号和间距等设置;(3)将需要刻字的设计导入刻字软件,根据设计要求进行编辑和调整。
3. 开始刻字(1)将电源线连接好,并打开电源开关;(2)通过软件控制面板,选择“开始刻字”;(3)根据软件指示完成相应的操作,例如选择刀具、刻字速度和刻字深度;(4)等待刻字机完成刻字过程,同时保持注意力集中以及观察刻字材料和刀具是否有异常情况。
4. 刻字完成(1)在刻字过程结束后,关闭电源开关,并切断电源;(2)小心地取下刻字材料,检查刻字效果是否符合预期;(3)如有需要,可以进行后续的抛光、清洗等加工处理;(4)清理刻字机的工作区域,包括废料和刻字粉尘。
三、维护保养1. 定期检查刻字机各部件是否存在松动、磨损或损坏的情况,如有问题及时修理或更换;2. 定期清洁刻字机各部件,避免灰尘或碎屑附着在机器上,影响刻字质量;3. 对于持续使用较长时间的刻字机,应进行润滑保养,以保持其正常运行;4. 对于不懂维修的问题,应及时请专业人员帮助维修。
刻字机的使用方法刻字机,也被称为雕刻机、激光雕刻机或敲击式刻字机,是一种用于将文字、图案和图像等激光或机械方式刻在不同材料表面的设备。
它可以应用于各种领域,如个性化礼品制作、艺术品创作、广告宣传和工业制造等。
以下是刻字机的使用方法和注意事项:1. 准备工作在使用刻字机之前,首先需要准备好以下物品和设备:- 刻字机本体:包括主机、控制面板和相关附件。
- 电源线:连接刻字机和电源插座。
- 电脑:用于控制刻字机和编辑刻字内容的设备。
- 刻字材料:根据需要选择不同的材料,如木材、塑料、皮革、金属等。
2. 连接设备将刻字机主机通过电源线连接到电源插座,确保电源稳定。
使用USB线将刻字机连接到电脑,确保电脑和刻字机之间的通信畅通。
3. 安装软件根据刻字机的型号,安装相应的软件驱动程序。
通常情况下,刻字机厂家会提供专门的刻字软件,可以通过官方网站下载和安装。
安装完成后,启动软件并进行初步设置。
4. 编辑刻字内容在刻字软件中,可以选择字体、字号和字形等参数,以及添加额外的图案、图像等元素。
通过输入文字或导入图像,进行编辑和排版,确保所需的刻字内容和样式。
5. 调整刻字机设置在软件中,可以通过设置刻字机的参数,如刻字速度、功率、激光强度等来调整刻字效果。
这些参数的设置将根据所使用的材料和要实现的效果而有所差异。
6. 预览刻字效果在编辑和设置完成后,可以通过预览功能查看刻字效果。
在画布上显示的预览结果,可以帮助用户了解刻字的位置、大小和质量等。
7. 定位刻字位置将待刻字的材料安装在刻字机的工作台上,并根据预览结果来调整材料的位置和固定方式。
确保刻字位置准确无误。
8. 开始刻字在确认所有设置和定位无误后,可以点击软件中的“开始刻字”按钮,刻字机将开始自动操作。
在刻字过程中,保持设备和材料的稳定,并确保刻字区域周围无遮挡物。
9. 完成刻字刻字完成后,刻字机会停止,并发出提示音。
此时,可以打开刻字机主机,将已刻字的材料取出。
Vicsign HW系列说明书1.安全注意事项 (2)1.1确保安全的使用方法 (2)1.2标志符号说明 (2)2.标准配件 (6)3.安装 (7)3.2腿架安装示意图 (7)3.3机器的安装使用 (7)3.4电源连接 (8)3.5串口RS232线和USB线的连接。
(8)3.6USB线连接 (8)3.7SD卡(Secure Digital Memory Card)使用 (11)3.8介质的安装 (12)3.9刀具的安装及调试 (14)3.10绘图笔的安装 (15)4.产品的基本设置和操作 (16)4.1脱机/联机 (16)4.2介质的移动和跑车移动 (16)4.3速度和压力调试。
(17)4.4暂停功能 (17)4.5原点定位 (17)4.6介质测试条调试 (18)4.7红点定位轮廓切割功能 (18)4.8刻绘功能 (21)5.Flexi软件 (22)5.1FlexiStarter软件的操作 (22)5.2Flexi8.6参数 (24)1.安全注意事项以确保操作员能正确地使用刻字机,从而防止刻字机的损坏。
请遵守带有以下标志的指示说明。
1.1确保安全的使用方法1.2标志符号说明操作不当会导致人员受伤。
操作不当会导致机器的受损。
操作不当会导致人员受伤或其他物体损伤。
符号表示使用者需高度重视及注三角形内的图样表明应注意的情况,左图表示“小心触电”符号表示必须禁止的举动,圆圈内的图样标明所禁止的动作。
左图表示“不得拆卸”警告注意不可使用不符合额定电压的电源。
使用不符合规定的电源可导致火灾或电击。
如机器冒烟,发出异味,杂音等异常情况,请切勿使用此种状况下用会造成火灾或电击严禁带电拔电源插头带电拔插会损坏机器确保机器接地如不接地,会导致电击或者机械故障。
不可对机器拆卸、修理或整改。
这样做可导致火灾或电击,造成人员受伤警告机内不可渗入液体,掉入金属物件等。
这些物体会导致火灾不可用手指触摸刀尖。
此举会导致手指受伤。
刻字机使用指南
1.刻刀的使用
刻刀不宜伸出刀座过长,一般以半毫米之内为佳,同时注意刻小字时适当伸出长些,以避免刀座在不干胶上带走刻好的笔画。
刻小字宜用新刻刀并放慢速度,刻大字则不太讲究。
进口刻字机不宜用国产刀,因其刀尾角度不同,容易磨损刀座内部轴承造成刀座磨损。
不管进口还是国产刻字机都不宜用磨过的二次刀,因其表面已磨损,容易造成刀座内表面的磨损。
当刻出的字发生有带角现象时,先换刀以排除到的问题,如果换刀后现象依旧,那就应该是刀座的问题。
当刀座出现问题时,可尝试用刀柄蘸少许润滑油放到刀座里转动几下来改善,如仍无法解决,则该考虑更换刀座了。

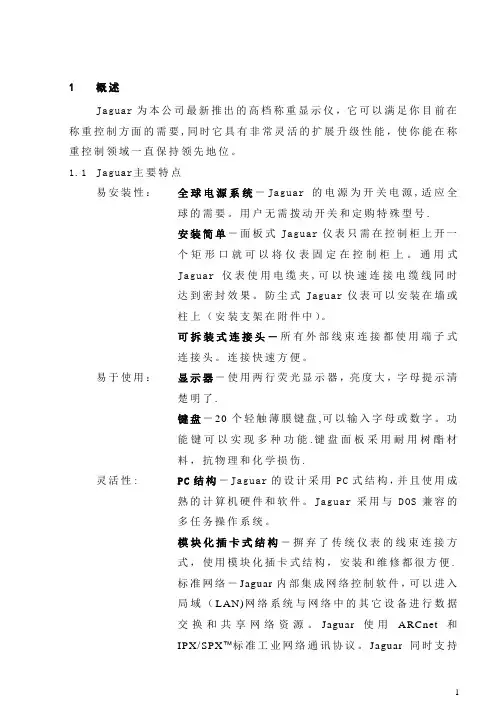

1 概述Jaguar为本公司最新推出的高档称重显示仪,它可以满足你目前在称重控制方面的需要,同时它具有非常灵活的扩展升级性能,使你能在称重控制领域一直保持领先地位。
1.1 Jaguar主要特点易安装性:全球电源系统-Jaguar的电源为开关电源,适应全球的需要。
用户无需拨动开关和定购特殊型号.安装简单-面板式Jaguar仪表只需在控制柜上开一个矩形口就可以将仪表固定在控制柜上。
通用式Jaguar仪表使用电缆夹,可以快速连接电缆线同时达到密封效果。
防尘式Jaguar仪表可以安装在墙或柱上(安装支架在附件中)。
可拆装式连接头-所有外部线束连接都使用端子式连接头。
连接快速方便。
易于使用:显示器-使用两行荧光显示器,亮度大,字母提示清楚明了.键盘-20个轻触薄膜键盘,可以输入字母或数字。
功能键可以实现多种功能.键盘面板采用耐用树酯材料,抗物理和化学损伤.灵活性: PC结构-Jaguar的设计采用PC式结构,并且使用成熟的计算机硬件和软件。
Jaguar采用与DOS兼容的多任务操作系统。
模块化插卡式结构-摒弃了传统仪表的线束连接方式,使用模块化插卡式结构,安装和维修都很方便.标准网络-Jaguar内部集成网络控制软件,可以进入局域(LAN)网络系统与网络中的其它设备进行数据交换和共享网络资源。
Jaguar使用ARCnet和IPX/SPX 标准工业网络通讯协议。
Jaguar同时支持JagWAREDOS,WindowsAPI和WindowsDDE软件。
盲显终端-没有显示器和键盘的Jaguar终端称盲显终端。
网络中的任何一台带显示器和键盘的Jaguar仪表都可对接人网络的盲显终端进行操作。
参数设置-模块化树形结构参数设定程序,方便用户寻找设定模块和设定参数。
每个模块可单独设置缺省参数,方便快捷。
输入/输出-多个输入/输出点,每个点都可编程。
多个串行口,串行口输出格式可编程.支持DigiTOL®数字接线盒和UltraRes™秤台-Jaguar支持使用标准或增强DigiTOL®数字接线盒的多传感器秤。
刻字机怎么用1. 简介刻字机是一种能够在各种材料上进行文字或图案刻印的工具。
它通常由主机、控制系统和刻字头组成,通过控制系统的设定,刻字机可以在不同材料上进行高精度的刻印操作。
本文将介绍刻字机的基本使用方法,帮助用户快速上手。
2. 准备工作在使用刻字机之前,需要做一些准备工作以确保操作的顺利进行。
首先,检查刻字机的供电情况,确保其与电源正确连接。
其次,准备好要刻印的材料,如木材、金属、玻璃等。
确保材料的表面平整,无灰尘或杂质。
最后,确保刻字头已正确安装在刻字机上,并根据需要调整刻字头的刻印深度和速度。
3. 刻字机的基本操作步骤步骤一:打开刻字机及控制系统首先,按下刻字机的电源开关,待刻字机启动后,启动其控制系统。
刻字机的控制系统通常由显示屏和操作按钮组成。
步骤二:设置刻印参数在刻字机的控制系统中,设置刻印的参数,包括字体、大小、深度等。
根据实际需求,选择适合的参数进行设置。
步骤三:选择刻印内容将要刻印的文字或图案输入到刻字机的控制系统中。
可以通过键盘、USB接口或网络连接等方式输入文字或导入图案文件。
步骤四:调整刻印位置在刻字机的控制系统中,通过选择合适的位置调整工作台或刻字头的位置,使其与要刻印的材料表面对齐。
步骤五:开始刻印确认参数设置和刻印位置调整无误后,点击开始刻印按钮,刻字机将开始自动进行刻印操作。
期间,可以监控刻印进度和质量。
步骤六:完成刻印刻字机完成刻印后,会自动停止工作。
此时,可以观察刻印效果,并及时清理刻字机和刻印材料的残留物。
4. 使用注意事项在使用刻字机时,需要注意以下事项,以确保操作的安全和刻印的质量:•刻印材料表面应平整,无灰尘或杂质,否则会影响刻印效果。
•刻字机的刻印头和刻印材料表面应保持平行,避免刻印偏斜。
•在刻印过程中,不要随便触摸刻印头和刻印材料,以防意外发生。
•注意刻字机的使用环境,确保通风良好,以保护操作者的安全。
•定期清理刻字机和刻印材料的残留物,以保持刻印质量和延长刻字机的使用寿命。
1序言 (3)1.1设备描述 (3)1.1.1设备的预期目的 (3)1.1.2该设备可用介质 (3)1.1.3该设备可用油墨 (3)1.1.4该设备适配喷头 (3)1.1.5设备适配图像处理软件 (3)1.1.6设备型号分类 (3)1.1.7设备用非保修配件 (4)1.1.8质保时效 (4)1.1.9非质保项目 (4)1.1.10包装要求 (4)1.1.11操作人员要求 (4)1.1.12使用环境 (4)1.2安全预防措施与警示 (5)1.3猎豹牌喷绘机各机型外观 (6)1.4本说明书适用机型 (7)2设备系统组成及功能 (9)2.1系统组成 (9)2.2系统功能 (9)2.2.1机械系统 (9)2.2.1.1介质运动系统 (9)2.2.1.2喷车运动系统 (9)2.2.2电气系统 (10)2.2.2.1电气控制原理框图 (10)2.2.2.2配电箱内配置位置图 (10)2.2.2.3加热系统 (11)2.2.3供墨系统 (13)2.2.4控制系统 (15)2.2.4.1计算机配置要求 (15)2.2.4.2喷头排列顺序 (15)2.2.4.3组成控制系统的主要电路板注解图及相互间连接线 (15)2.2.4.4设备操作开关说明 (19)2.2.5维护系统 (21)3设备操作说明 (23)3.1设备操作顺序总述 (23)3.2操作顺序分述 (23)3.2.1电气操作 (23)3.2.2安装喷绘介质 (24)3.2.3安装喷头 (24)3.2.4检测电路板 (25)3.2.5检测光栅定位系统 (25)北京恒泽基业科技有限公司保密文件LEOPARD-XP-KM–PCI-DC PAGE 13.2.6供墨 (25)3.2.7喷绘 (26)3.2.8喷绘结束 (26)4喷绘系统软件所需图像文件的制作和处理 (27)5RIP软件(PHOTOPRINT )的使用说明 (30)5.1PHOTOPRINT软件的安装步骤 (30)5.2设定打印机 (30)5.3添加ICC校色文件 (31)5.4设置打印作业 (32)5.5发送作业 (37)5.6控制软件和PHOTOPRINT软件的关联 (37)5.7PHOTOPRINT软件的应用注意事项 (38)6喷绘系统软件的使用说明 (39)6.1本喷绘系统软件可实现的功能 (39)6.2喷绘软件的安装 (39)6.2.1控制软件的安装 (39)6.2.2PCI卡驱动程序的安装 (39)6.3控制软件的应用 (40)6.3.1选择打印配置文件 (40)6.3.2主界面 (41)6.3.3主菜主功能介绍 (41)6.3.4快捷键 (43)6.3.5默认参数栏、快捷图标 (43)6.3.6打印模式 (45)6.3.7喷头排列 (47)6.3.8自动吸墨小车摆动 (48)6.3.9状态栏 (48)6.4光纤的安装方法 (49)7设备日常维护和保养 (50)7.1工作环境要求 (50)7.2操作与维护要求 (50)7.2.1常规维护 (50)7.2.2喷头维护 (52)7.2.2.1喷头保养的重要性 (52)7.2.2.2喷头维护保养策略 (52)7.2.2.3喷头维护保养方式 (52)7.2.3喷绘机机械系统的维护 (54)8设备常见故障及排除 (54)9附件:KONICA 喷头简介 (60)9.1如何处理喷头 (60)9.2喷头部件描述 (62)9.3墨水的内部流动 (62)北京恒泽基业科技有限公司保密文件LEOPARD-XP-KM–PCI-DC PAGE 21序言1.1设备描述北京恒泽基业公司生产的猎豹(LEOPARD)牌大型宽幅数码喷绘机是由电脑控制的自动化、数字化的彩色图像输出设备。

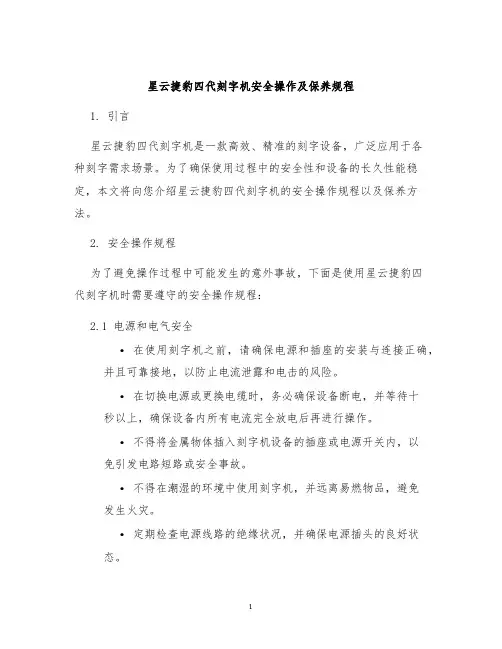

星云捷豹四代刻字机安全操作及保养规程1. 引言星云捷豹四代刻字机是一款高效、精准的刻字设备,广泛应用于各种刻字需求场景。
为了确保使用过程中的安全性和设备的长久性能稳定,本文将向您介绍星云捷豹四代刻字机的安全操作规程以及保养方法。
2. 安全操作规程为了避免操作过程中可能发生的意外事故,下面是使用星云捷豹四代刻字机时需要遵守的安全操作规程:2.1 电源和电气安全•在使用刻字机之前,请确保电源和插座的安装与连接正确,并且可靠接地,以防止电流泄露和电击的风险。
•在切换电源或更换电缆时,务必确保设备断电,并等待十秒以上,确保设备内所有电流完全放电后再进行操作。
•不得将金属物体插入刻字机设备的插座或电源开关内,以免引发电路短路或安全事故。
•不得在潮湿的环境中使用刻字机,并远离易燃物品,避免发生火灾。
•定期检查电源线路的绝缘状况,并确保电源插头的良好状态。
2.2 操作规程•在正式操作刻字机前,需详细阅读并理解用户手册,了解设备功能和操作要点。
•严禁在运行中触摸刻字机的工作台面或传动部件,以免造成伤害或设备故障。
•使用过程中,刻字机上方不得有物体悬挂或堆放,以免掉落砸伤操作者。
•不得将手指或其他物体插入正在工作的传动部件中,切勿用力拉扯刻字机零部件。
2.3 刀具安全•在更换刀具之前,务必将刻字机完全断电,并等候刀具停止旋转后再进行更换。
•更换刀具时请佩戴防护手套,并使用专用工具操作,以防止误伤。
•使用刻字机时请注意不要将手或其他身体部位靠近刀具的工作区域,以保持安全距离。
2.4 防护措施•在操作刻字机之前,请佩戴好眼镜、手套和防护服等个人防护装备,以同时保护身体和操作者的安全。
•长时间操作刻字机时,应定期休息,以避免疲劳过度导致操作不准确或安全意识降低。
3. 刻字机保养规程为了延长设备的使用寿命和保持良好的刻字效果,下面是星云捷豹四代刻字机的保养规程:3.1 底座保养•定期清洁刻字机底座,清除刻字过程中产生的灰尘和刻废物,避免影响工作精度和使用寿命。
刻字机操作方法和步骤
刻字机那家伙可真是个神奇的工具!咱先说说操作方法和步骤哈。
首先把要刻的图案或文字在软件里设计好,就像画家在画布上精心创作一样。
然后把刻字机连接到电脑上,这一步可不能马虎,得确保连接稳定,不然就像手机没电了一样让人抓狂。
接着把材料放到刻字机工作台上,调整好位置,就像给宝贝找个舒服的小窝。
启动刻字机,看着它精准地刻出你想要的图案和文字,哇,那感觉就像看着魔法在眼前发生一样。
操作刻字机的时候可得注意安全。
这可不是闹着玩的,就像开车要系安全带一样重要。
要确保周围环境整洁,没有杂物干扰,不然刻字机可能会“发脾气”哦。
还有,操作过程中千万别把手伸进刻字机里面,那可危险得很,就像把手伸进老虎嘴里一样可怕。
刻字机的应用场景那可多了去了。
广告制作、标识制作、手工爱好者的创意天地,到处都有它的身影。
它的优势也很明显呀,精度高得惊人,就像狙击手一样精准。
而且速度快,能大大提高工作效率,这不是超棒吗?
我给你说个实际案例哈。
有一次,一个广告公司要用刻字机制作一批精美的标识。
他们在软件里设计好图案后,用刻字机刻出来,那效果简直绝了!颜色鲜艳,线条流畅,就像艺术品一样。
客户看了超级满意,这就是刻字机的魅力呀。
刻字机真的是个超厉害的工具,能让你的创意变成现实,为啥不试试呢?。
刻字机快速使用指南1、先装刀【从刻字机上把刀座取下来】一只手按住后面弹不放,另一只手把刀柄从刀孔里插入进去,插到底后松开后面的弹簧,刻刀就装进去了,用手指触碰刀孔那里如果能感觉到刀尖就行,如果感觉不到刀尖,或是刀尖出来过长,我们都要拧后面的螺丝来调节刀尖的深浅,要调节刀尖深浅的话,先是松开铜环螺丝1,逆时针拧是松,松开铜环之后,就可以拧后面的铝螺丝2来调节深浅了,逆时针拧铝螺丝2,刀尖就是在往后退,顺时针拧的话,刀尖就往前进,刀尖的位置差不多露出刀口0.2mm,所以看起来刀尖和刀口差不多是处于一个相平的位置就刚好,手指往刀口那触碰,能感觉到刀尖就行,差不多就合适了。
装好刀之后,把刀座卡到刻字机上去的时候,这里一定要注意,别把刀座卡错位置了,卡夹中间有卡槽,刀座的卡环一定是卡在卡槽里面,如果卡错位置了,是不能刻字的。
刻字之前一定要先自检,先试刀试刻自检试刻出来的效果要好撕下来好揭下来就是很好的,很多人会问速度调多少,压力调多少合适,这个没有一个标准的数值,速度一般在中等速度左右,新手刚开始速度也不要调最高,压力的话一般在20g--100g之间,根据出来的刀尖来调,刀尖出来多了,压力肯定要小,刀尖露出来的深浅不一样,压力的数值也不一样,所以得需要自己多自检试刻几遍,调成以下这种好揭下来的效果就行了。
文泰2009使用说明想更深入的了解熟悉敬请自行研究,首先给一点建议,文泰刻绘软件并不非常适合适用于作图软件,作图软件建议使用CDR,AI,CAD等专业软件,对于刻字机来说我们仅此作为输出软件,请不要把它想的过于复杂。
填写自己合适的版面大小,如果这里填写不合适也没关系,打开软件里面还可以调整版面大小,填写好之后单击创建新文件图标进入文泰刻绘软件界面。
斜T标志按钮为文字输入状态。
红色框内为自提选择和字体大小设定。
斜箭头为选择对象按钮,选中目标按空格键为90度旋转对象。
选中目标右击有更多功能自行查看。
读取文件:单击左上角F文件,单击读入,点击相应文件存储盘符位置,选择相对应的格式,建议常用PLT 、EPS 、DXF 三种最常用格式。

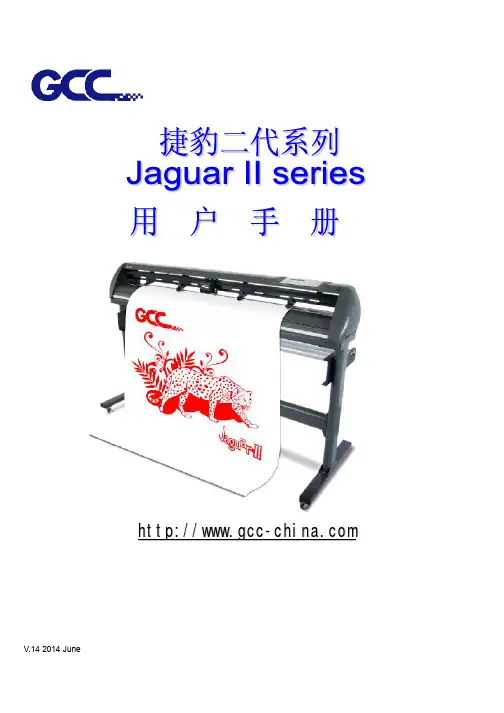

用户手册Great Computer Corporation ©V2 2004/7/5目录重要信息 I 快速操作 Ⅱ关于刀片 ⅢGCC刀片规格 Ⅳ第一章 安装刻字机 1 1.1 初始检查 1 1.2 捷豹Ⅱ前视图 2 1.3 捷豹Ⅱ后视图 2 1.4 捷豹Ⅱ全视图 3 1.5 捷豹Ⅱ左视图 3 1.6 捷豹Ⅱ右视图 4 1.7 控制面板 4第二章 刻字机安装和操作 52.1 脚架安装 5 2.2 承纸系统安装 6 2.3 桌上型刻字机承纸系统安装步骤 9 2.4 刀片安装 11 2.5 装载不干胶 13 2.5.1 装载单张不干胶 13 2.5.2 装载整卷不干胶 14 2.6 跑纸性能 17 2.7 调整刀压和补正值 18第三章 LCM功能说明 19 3.1 设置菜单—Jaguar II 处于联机模式19 3.2 设置菜单—Jaguar II 处于脱机模式20 3.3 菜单选项的描述21第四章 连接刻字机 25 4.1 并口传输 25 4.1.1 连结并口线 25 4.2 串口传输 2525 4.2.1 连接串口(RS-232C)4.2.2 向刻字机传输数据 26 4.3 Macintosh电脑接口 27第五章 基本维护 29 5.1 清洁刻字机 29 5.2 清洁走纸棍 30 5.3 清洁压纸轮 30第六章 故障排除 31 6.1 非操作性问题 31 6.2 操作性问题 31 6.3 刻字机电脑连结问题 33 6.4 软件问题 34 6.5 切割品质问题 35附录 规格表 36关 于 刀 片关于切割用的刀片和绘图用的笔的常用术语:补正值(OFFSET )是指刀尖到刀片中心线的距离。
刀片伸出长度刀片伸出长度 = t 1+t 2 / 2,但是您可以把它调整到超过刀头顶部0.3——0.5毫米。
底纸厚度 (t 2) (t1)刀片伸出长度刀片刀尖用户手册可切割一般的标牌乙烯基材料,是角度最大的普通刀片BK07026AGCB-145S黄盒包装,45°角,补正值:0.25毫米,使用寿命:5英里(约8公里)可切割厚的荧光和反光不干胶材料,用不干胶材料切割精细的图形。
刻字机面板操作
复位键—按下该键,可以使刻绘机停止工作,并清除刻字机内存。
用于刻字机因非法操作而乱刻或用户有意停止输出。
脱机键—开机后,脱机灯不亮,即为“联机状态”,此时刻绘机可以接收计算机传输数据输出,并可通过“方向”键直接调节速度与刀压。
按一次该键,脱机灯亮,即为“脱机状态”,可以进行各项操作。
用户可以交替按击切换。
设置键—用于调节刻绘机的空程速度和波特率。
普通用户无需使用此键。
试刀键—在联机状态,可以按该键观察所调节的速度,刀压,刀尖长度是否适当。
原点键—配合“方向”键由用户定义新的工作原点。
加压键—在联机状态下,按下该键,刻绘速度增大一档。
在脱机状态下,按下该键,小车左移。
减压键--在联机状态下,按下该键,刻绘速度减小一档。
在脱机状态下,按下该键,小车右移。
加速键—在联机状态下,按下该键,刻刀压力增大一档。
在脱机状态下,按下该键,纸张后退。
减速键--在联机状态下,按下该键,刻刀压力减小一档。
在脱机状态下,按下该键,纸张前进。
基本操作:按“N”退出“P”状态进入“P”状态:F06060布防:四位密码(默认1234)或按遥控器开锁键撤防:四位密码(默认1234)或遥控器的解锁键查故障:按“N”即可主机编程1.首先登陆无线键盘先不要接主机任何电源用跳线帽短路主板上的RESET跳针接通主板电源拿开跳线帽,在短路跳线帽装上键盘电池登陆成功会显示C1,在按一下N无线键盘的第3个灯,跟第6个灯闪烁代表正常如果第2个灯亮请输入1234不成功请重复步骤2.登陆无线探头,门磁,遥控(需改频433MHZ)在无线键盘输入F06060在P状态下按下1进入无线登陆状态无线探头登陆:按住无线探头的防拆,装上无线探头的电池,键盘响一声代表成功位置自动跳到下一位无线门磁登陆:装上无线门磁的电池,键盘响一声代表成功位置自动跳到下一位无线遥控改频方法:第一次使用需改频1.按住“开锁键”不放,直到指示灯长亮2.按“上锁键”17次3.松开“开锁键”,再按一次“开锁键”4.按一次“上锁键”无线遥控登陆:把遥控器的“开锁”和“解锁”键同时按住5秒后即可登陆,登陆后显示“C”按N退出3登陆无线警号在无线键盘输入F06060按住无线警号红色按钮插上交流电松开红色按钮,在无线键盘输入299,无线警号响一声代表成功在按一下无线警号的红色按钮4测试无线设备的通讯质量在无线键盘输入F06060进入P状态通过1号键和7号键来选择所需编号(上和下)编号1~16适用于无线探测器编号C1~C8适用控制键盘与遥控器选择到所需编号后,通过按8测试设备的通讯质量,接收到设备的信号后,从0-10来显示通讯信号的强弱按N退出测试状态5 在同一防区登陆第2个探测器选好你想要登陆的第二个探测器的防区按一下5号键(选择第二位置),之后装入探测器电池,故障LED发亮则表示登陆成功6更换无线探测器登陆信息只需在新的编号位置,对该报警设备重新登陆一编即可,同时主机会自动删除先前的登陆信息.7 删除无线探测器登陆信息选择好所需删除探测器的编号,然后长按一下2号键2秒即可,成功会发出一长鸣确认声长按3号键,则全部删除所有登陆信息(控制键盘,遥控,探测器)8 设置电话号码:完成登陆后在键盘上按“N”,键盘显示“P”;设置电话的指令是:7+号码+FY(该指令在P状态下有效)上面的“号码”表示要拨打的电话号码;“Y”表示电话号码的编号,即第几个电话号码(1-4);例如把第1个号码设为33576791则在键盘上输入:733576791F1即可9设置电话录音主机可以支持两个录音输入F06060进入P在键盘输入85按住X模块按钮对准模块麦克风录音(最长10秒)录音完毕并释放按钮后,会自动播放之前录音按N退出10报警中心设置输入F06060进入P接着输入02XXXX(X=0~9四位帐号)在输入06XXXXXXF1(XXXXXX代表中心电话号码)删除中心电话号码06F0F1输入需要发送的事件代码参数格式:0XXXRCXXX=事件编号RC=事件代码代码表请阅读说明书按N退出11对电话模块进行复位输入F06060进入P096060按N退出12.更改主机布撤防密码无线键盘输入F51234(旧密码)之后重复输新密码(4位)两次进行改密码,输入新密码即布撤防13报警记忆读取在键盘输入F4将会显示最近的故障信息和报警信息,按4键多次可往下查看14无线防区旁路在键盘输入F0主人码键盘显示U按1和7滚动到你所要旁路防区按住2键下次布防旁路,电池灯闪烁成功按住3键下次永久旁路,电池灯恒亮成功按N退出。
