橡胶改性沥青指标要求、生产及混合料施工工艺

橡胶改性沥青路面施工技术摘要：通过橡胶改性沥青路面施工实践，系统总结了橡胶改性沥青路面的沥青性质、配合比设计以及施工技术方案，并针对施工中发现的问题提出改进措施，为今后进一步了解橡胶改性沥青路面的技术性能提供了参考。

关键词：橡胶沥青路面施工技术一、工程概况S238省道镇江（扬中）段改造工程全长约33km，部分标段路面上面层采用橡胶改性沥青路面，现就A5标为代表阐述橡胶改性沥青路面施工技术。

本合同段路面结构型式为：20cm12%石灰土+36cm5%水稳碎石+1cm沥青下封层+8cmSUP-20沥青砼+4cmSUP-13沥青砼。

二、橡胶改性沥青的特点橡胶改性沥青是轮胎橡胶粉粒在充分拌和的高温条件下（180℃以上）与基质沥青充分溶胀反应形成的改性沥青胶结材料。

不仅有利于废旧轮胎的再生利用，使其变废为宝，同时能解决一般沥青路面容易渗水、路基易变形的难题，具有抗滑、抗老化、抗高温等特点，能延长路面使用寿命。

采用橡胶改性沥青铺筑的路面可以降低噪声，提高行车舒适性、安全性，具有明显的经济和环保效益。

三、橡胶改性沥青的生产本标段使用的是本地产的文盛牌HW型橡胶粉改性沥青。

HW型橡胶粉改性沥青是江苏文昌新材料科技有限公司采用独有的专利技术，将废弃轮胎粉进行物理化学处理后与基质沥青混合，同时加入特制的助剂经剪切、反应而制成。

由于采用高剪切胶体磨，胶粉和沥青粒子被剪切研磨的很细，胶粉在沥青中的分散更加均匀，显著提高了改性效果及成品的储存稳定性。

四、橡胶改性沥青砼路面施工工艺1、准备工作：选择技术指标满足要求的原材料，完成配合比设计及试拌。

确定施工组织及管理体系、质保体系、人员、机械设备、检测设备、通讯及指挥方式。

对中面层进行全面质量检测，彻底清除表面杂物及污染面，对平整度不满足要求的路段进行铣刨处理。

2、混合料拌制：（1）严格掌握沥青和集料的加热温度以及沥青混合料的出厂温度。

集料温度控制在沥青加热温度以上10～15℃，热混合料成品在贮料仓储存后，其温度下降不应超过10℃，沥青混合料的施工温度较普通沥青高10～15℃。

橡胶沥青及橡胶粉改性沥青重点技术指标要求1.黏度：橡胶沥青及橡胶粉改性沥青的黏度指标主要是为了确保其在施工过程中的易于施工性和粘附性。

在20℃下，橡胶沥青的黏度应在3000-6000mPa·s之间。

2.软化点：橡胶沥青的软化点是指其在受热后开始变软的温度。

软化点的合理范围能够保证橡胶沥青的附着性和抗沥青流淌性。

合格的橡胶沥青的软化点应在50-80℃之间。

3.硬度：硬度指标主要用于评估橡胶沥青及橡胶粉改性沥青的强度和耐久性。

常用的硬度测试方法有杜氏硬度（DU）和钢球压痕硬度（TPH）。

杜氏硬度一般要求在25-35之间，而TPH硬度要求在20-70之间。

4.粘附性：橡胶沥青及橡胶粉改性沥青的粘附性是指其在路面上的粘附程度。

良好的粘附性能可以确保材料与路面的牢固结合，延长沥青路面的使用寿命。

合格的橡胶沥青及橡胶粉改性沥青在潮湿条件下的剪切粘附性要达到0.6MPa以上。

5.可反应性：橡胶沥青及橡胶粉改性沥青中的橡胶颗粒需要与沥青基质发生反应，以提高材料的弹性和耐久性。

橡胶粉改性沥青的反应程度可以通过测量沥青和橡胶粉研磨后的质量损失来评估。

质量损失不超过2%能够符合可反应性要求。

6.抗老化性：橡胶沥青及橡胶粉改性沥青应具有较好的抗老化能力，能够在使用寿命内保持稳定的性能。

一种常用的老化指标是延伸硬化度（RTFOT）。

在RTFOT测试中，橡胶沥青的硬化度应不超过100%，以确保其良好的抗老化性。

7.动态剪切粘度：动态剪切粘度是指橡胶沥青及橡胶粉改性沥青在受力下的流变性能，主要用于评估材料的变形能力。

合格的橡胶沥青的动态剪切粘度应在1000-5000Pa·s之间。

总结起来，橡胶沥青及橡胶粉改性沥青的重点技术指标要求包括黏度、软化点、硬度、粘附性、可反应性、抗老化性和动态剪切粘度。

这些指标的要求可以保证橡胶沥青及橡胶粉改性沥青具有良好的性能和耐久性，提高道路的使用寿命。

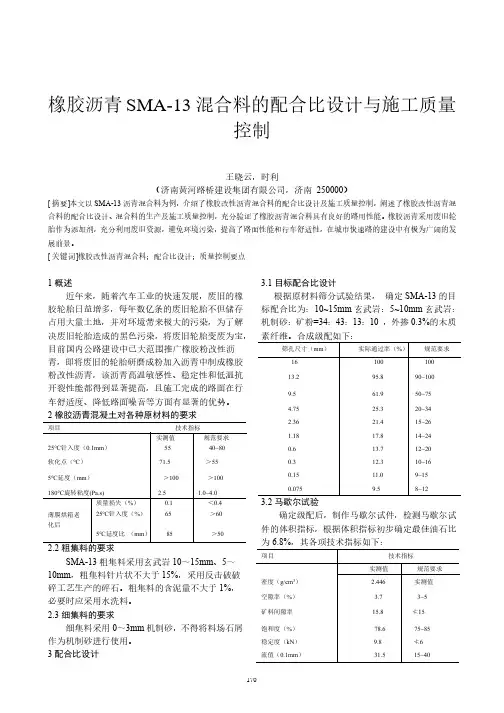

橡胶沥青SMA-13混合料的配合比设计与施工质量控制王晓云，时利（济南黄河路桥建设集团有限公司，济南 250000）[ 摘 要 ]本文以SMA-13沥青混合料为例，介绍了橡胶改性沥青混合料的配合比设计及施工质量控制，阐述了橡胶改性沥青混合料的配合比设计、混合料的生产及施工质量控制，充分验证了橡胶沥青混合料具有良好的路用性能。

橡胶沥青采用废旧轮胎作为添加剂，充分利用废旧资源，避免环境污染，提高了路面性能和行车舒适性，在城市快速路的建设中有极为广阔的发展前景。

[ 关 键 词 ]橡胶改性沥青混合料；配合比设计；质量控制要点1概述近年来，随着汽车工业的快速发展，废旧的橡胶轮胎日益增多，每年数亿条的废旧轮胎不但储存占用大量土地，并对环境带来极大的污染，为了解决废旧轮胎造成的黑色污染，将废旧轮胎变废为宝，目前国内公路建设中已大范围推广橡胶粉改性沥青，即将废旧的轮胎研磨成粉加入沥青中制成橡胶粉改性沥青，该沥青高温敏感性、稳定性和低温抗开裂性能都得到显著提高，且施工完成的路面在行车舒适度、降低路面噪音等方面有显著的优势。

2橡胶沥青混凝土对各种原材料的要求SMA-13粗集料采用玄武岩10～15mm 、5～10mm ，粗集料针片状不大于15%，采用反击破破碎工艺生产的碎石。

粗集料的含泥量不大于1%，必要时应采用水洗料。

2.3细集料的要求细集料采用0～3mm 机制砂，不得将料场石屑作为机制砂进行使用。

3配合比设计3.1目标配合比设计根据原材料筛分试验结果， 确定SMA-13的目标配合比为：10~15mm 玄武岩：5~10mm 玄武岩：机制砂：矿粉=34：43：13：10 ，外掺0.3%的木质素纤维。

合成级配如下：确定级配后，制作马歇尔试件，检测马歇尔试件的体积指标，根据体积指标初步确定最佳油石比为6.8%，其各项技术指标如下：1703.3高温和低温性能试验检测根据确定的最佳油石比6.8%分别制件，然后进行混合料的高温稳定性及冻融劈裂试验，试验结果如下：项目技术指标3.4生产配合比设计取热料仓混合料进行级配合成，确定各热料仓的比例，然后按目标配合比确定的最佳沥青用量及±0.3%三个油石比，用拌和机试拌，试验室分别对三个沥青用量进行试验检测，根据试验结果最终确定SMA-13的最佳油石比为6.8%。

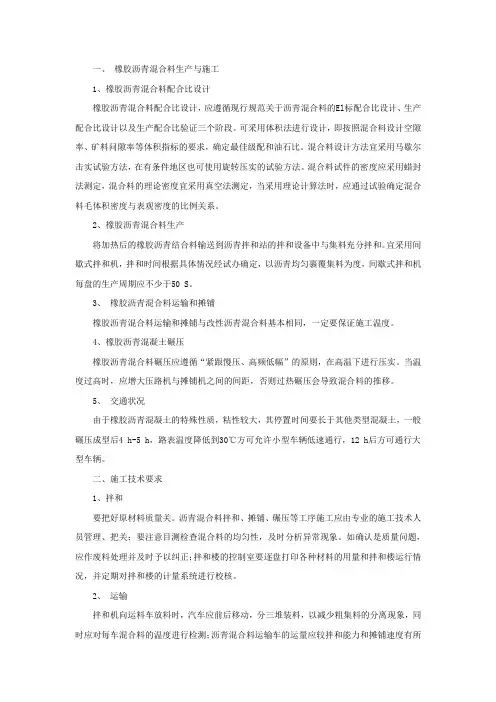

一、橡胶沥青混合料生产与施工1、橡胶沥青混合料配合比设计橡胶沥青混合料配合比设计，应遵循现行规范关于沥青混合料的El标配合比设计、生产配合比设计以及生产配合比验证三个阶段。

可采用体积法进行设计，即按照混合料设计空隙率、矿料问隙率等体积指标的要求，确定最佳级配和油石比。

混合料设计方法宜采用马歇尔击实试验方法，在有条件地区也可使用旋转压实的试验方法。

混合料试件的密度应采用蜡封法测定，混合料的理论密度宜采用真空法测定，当采用理论计算法时，应通过试验确定混合料毛体积密度与表观密度的比例关系。

2、橡胶沥青混合料生产将加热后的橡胶沥青结合料输送到沥青拌和站的拌和设备中与集料充分拌和。

宜采用间歇式拌和机，拌和时间根据具体情况经试办确定，以沥青均匀裹覆集料为度，间歇式拌和机每盘的生产周期应不少于50 S。

3、橡胶沥青混合料运输和摊铺橡胶沥青混合料运输和摊铺与改性沥青混合料基本相同，一定要保证施工温度。

4、橡胶沥青混凝土碾压橡胶沥青混合料碾压应遵循“紧跟慢压、高频低幅”的原则，在高温下进行压实。

当温度过高时，应增大压路机与摊铺机之间的间距，否则过热碾压会导致混合料的推移。

5、交通状况由于橡胶沥青混凝土的特殊性质，粘性较大，其停置时间要长于其他类型混凝土，一般碾压成型后4 h-5 h，路表温度降低到30℃方可允许小型车辆低速通行，12 h后方可通行大型车辆。

二、施工技术要求1、拌和要把好原材料质量关。

沥青混合料拌和、摊铺、碾压等工序施工应由专业的施工技术人员管理、把关；要注意目测检查混合料的均匀性，及时分析异常现象。

如确认是质量问题，应作废料处理并及时予以纠正；拌和楼的控制室要逐盘打印各种材料的用量和拌和楼运行情况，并定期对拌和楼的计量系统进行校核。

2、运输拌和机向运料车放料时，汽车应前后移动，分三堆装料，以减少粗集料的分离现象，同时应对每车混合料的温度进行检测；沥青混合料运输车的运量应较拌和能力和摊铺速度有所富余，摊铺机前方应有五辆运料车等候卸料；运料车应用完整无损的双层篷布覆盖，以资保温防雨或避免污染环境；连续摊铺过程中，运料车在摊铺机前10 cn1～30 cnl处停住，不得撞击摊铺机。

橡胶粉改性沥青混合料生产、运输、施工指南一、橡胶粉改性沥青混合料生产采用间歇式拌合机每盘生产周期不少于50s-60s（其中干拌时间不少于15-20s）1.集料加温温度：190℃-200℃2.橡胶沥青温度：180℃-195℃3.出料温度：大于180℃4.废弃温度：210℃二、橡胶粉改性沥青的混合料的存贮运输1.存贮：根据国外的施工经验和我国现有的规范要求，橡胶沥青混合料应即拌即用不宜长时间贮存。

2.运输：①任何运输传统沥青混合料的货车均可用于运输橡胶沥青热拌混合料，运料车每次使用前后必须清扫干净，货车底板需要涂抹隔离剂以避免粘结混合料，但不得有余液积聚在车厢底板；②从拌和机向运料车上装料时，应多次挪动货车位置，平衡装料，以减少混合料离析。

运输途中应避免车辆颠簸造成混合料离析；③除非运距特别短，否则运输车辆必须加盖篷布以保证橡胶沥青混合料到达现场的温度在175℃左右,避免混合料表面结硬，如外界气温较低还要适当提高到场温度。

每天最先生产的混合料到场温度应适当提高到180—185℃左右；④为了保证连续摊铺，在保证橡胶沥青混合料施工温度的前提下，开始摊铺之前，现场应有尽量多的待卸料车，一般每台摊铺机前不少于五辆；⑤运输车辆进入待铺路面后应尽量慢行，严禁急刹车和急转弯，避免带起透层油和粘层油；⑥其它运输要求可参照国内沥青路面施工规范进行。

三、橡胶粉改性沥青混合料的摊铺1. 使用常规沥青混合料摊铺设备进行摊铺。

摊铺之前应检查基层质量，确保基层平整度必须达到要求，压实合格，然后将工作面清扫干净，透层油的洒铺参照国内沥青路面施工规范进行，必须确保均匀足量，如因施工通车洒铺石屑，摊铺之前应将滚动的石屑清扫干净，确保路面各层次之间的粘结。

2. 摊铺机在开始摊铺前一小时，就应加热摊铺机的分料器和熨平板等有关装置。

开始受料前应在料斗内涂刷少量柴油或肥皂水，以防止粘料。

3. 由于橡胶沥青热拌混合料比传统的热拌混合料的粘度高，因此只能在最佳地表温度和气候条件下摊铺，一般地表温度应该大于13℃。

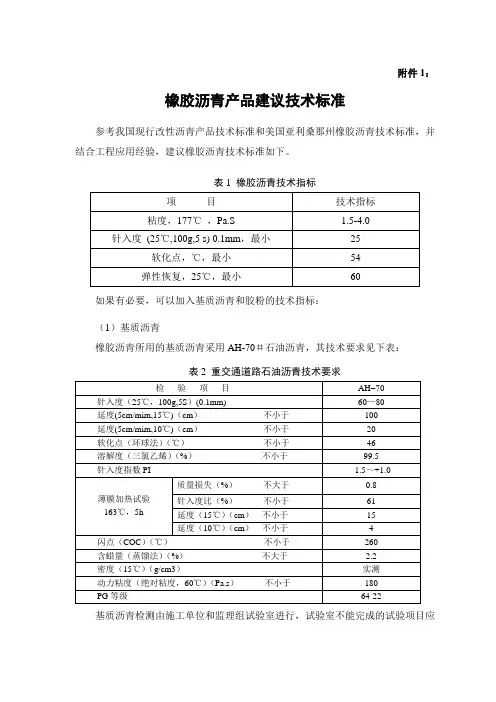

附件1：橡胶沥青产品建议技术标准参考我国现行改性沥青产品技术标准和美国亚利桑那州橡胶沥青技术标准，并结合工程应用经验，建议橡胶沥青技术标准如下。

表1 橡胶沥青技术指标如果有必要，可以加入基质沥青和胶粉的技术指标：（1）基质沥青橡胶沥青所用的基质沥青采用AH-70＃石油沥青，其技术要求见下表：表2 重交通道路石油沥青技术要求基质沥青检测由施工单位和监理组试验室进行，试验室不能完成的试验项目应及时委托具有相应资质的试验室进行。

抽检频率应满足规范要求。

（2）橡胶粉橡胶粉颗粒规格应符合表3要求。

橡胶粉筛分应采用水筛法进行试验。

橡胶粉密度应为1.15 ±0.05 g/cm3，应无铁丝或其它杂质，纤维比例应不超过0.5%，一般含有橡胶粉重量4%的碳酸钙，以防止胶粉颗粒相互粘结。

橡胶粉应提供质量保证书，质保书应说明橡胶粉规格、加工方式、加工的废旧轮胎类型，还应说明橡胶粉的储存方式。

表3 橡胶粉筛分规格附件2：橡胶沥青应力吸收层施工技术指南应力吸收层(SAMI)是指铺筑于半刚性基层与沥青路面之间或者水泥混凝土路面与沥青路面之间的，具有高变形能力的改性沥青层，它能够吸收裂缝部位的应力集中，防止沥青路面形成反射裂缝。

总结相关研究成果及应用经验，对橡胶沥青应力吸收层（AR-SAMI）施工提出如下施工建议。

一、原材料1、基质沥青橡胶沥青所用的基质沥青采用70＃道路石油沥青，其技术要求见表1，其抽检项目、抽检频率应满足省高指相关要求。

表1 70＃道路石油沥青技术要求2、橡胶粉橡胶粉颗粒规格应符合表2要求。

橡胶粉筛分应采用水筛法进行试验。

橡胶粉密度应为1.15 ± 0.05 g/cm3，应无铁丝或其它杂质，纤维比例应不超过0.5%，要求含有橡胶粉重量4%的碳酸钙，以防止胶粉颗粒相互粘结。

供应商应提供橡胶粉质量保证书，说明橡胶粉规格、加工方式、加工的废旧轮胎类型、橡胶粉的储存方式等。

表2 橡胶粉筛分规格3、橡胶沥青橡胶沥青应满足以下技术要求，其抽检项目、抽检频率符合表7的要求。

吴江市油车路改造（西塘河路-227省道）工程橡胶沥青上面层ARAC-13路面施工指导意见东交工程检测2011年06月目录一、概述 (1)二、级配围 (1)三、材料要求 (1)1、橡胶改性沥青 (1)2、粗集料 (2)3、细集料 (2)4、矿粉 (2)四、配合比设计 (2)1、橡胶改性沥青混凝土的技术标准 (3)2、目标配合比设计 (3)3、生产配合比设计 (4)4、生产配合比验证 (4)5、配合比设计的统一规定 (5)五、施工准备 (5)1、施工机械与质量检测仪器 (5)2、施工前准备工作 (6)六、铺筑试铺路面 (6)七、橡胶改性沥青路面施工 (7)1、原材料质量 (7)2、橡胶改性沥青混合料的拌制 (8)3、沥青混合料的运输 (8)4、沥青混合料的摊铺 (9)5、沥青混合料的碾压成型 (9)6、开放交通及其他 (10)八、施工阶段质量控制 (10)九、其它 (11)橡胶改性沥青混合料ARAC-13施工指导意见一、概述橡胶粉是利用废旧的轮胎磨碎加工的，将其掺入沥青混合料中能明显提高其抗水损害和高、低温性能。

本施工指导意见是在吸收国外先进设计方法的基础上，结合近年来试验研究成果而制定的，用以指导橡胶改性沥青混合料路面的施工。

二、级配围ARAC-13级配工程设计围列于表1。

表1 ARAC-13级配工程设计围三、材料要求1、橡胶改性沥青橡胶改性沥青应满足表2的技术要求。

其中对橡胶改性沥青性能的整套检验，至少应对每批到货检验一次。

各施工单位和驻地监理组按照规对使用沥青进行检验，并留样备检。

表2 橡胶改性沥青技术要求2、粗集料应采用石质坚硬、清洁、不含风化颗粒、近立方体颗粒的碎石，粒径大于2.36mm。

应采用反击式破碎机轧制的碎石，严格控制细长扁平颗粒含量，以确保粗集料的质量。

集料质量应从源头抓起，派专人进驻集料加工厂，对不合格的集料不得装车、装船，对进场粗集料每1000T检验一次。

粗集料技术要求见表3。

橡胶粉改性沥青混合料指南橡胶粉改性沥青混合料是一种以沥青为基础材料，通过添加适量的橡胶粉进行改性的路面材料。

橡胶粉改性沥青混合料具有很好的耐久性和弹性，能够减少路面的裂缝和反射裂缝的形成，提高路面的防水性、抗水损伤性和抗老化性能，延长路面的使用寿命。

本指南将详细介绍橡胶粉改性沥青混合料的配比设计、材料选择、施工工艺和应用场景等方面的内容。

一、橡胶粉改性沥青混合料的配比设计橡胶粉改性沥青混合料的配比设计主要包括沥青基质的选择、橡胶粉的加入量、骨料的种类和配比、添加剂的选择等方面。

首先，选择合适的沥青基质是橡胶粉改性沥青混合料成功的关键。

一般来说，采用高黏度的橡胶改性沥青有助于提高沥青和橡胶粉的相容性和稳定性。

其次，确定橡胶粉的加入量。

过多的橡胶粉会导致混合料的粘度升高、难以施工，而过少的橡胶粉则不能发挥良好的改性效果。

一般来说，橡胶粉的加入量为沥青质量的5%~20%比较合适。

然后，根据工程要求和骨料特性，选择合适的粗骨料、中骨料和细骨料，并按照一定的配比进行混合。

最后，根据具体的工程要求选择添加剂，如改性剂、粘结剂等。

二、橡胶粉改性沥青混合料的材料选择橡胶粉改性沥青混合料的主要材料包括沥青、橡胶粉、骨料和添加剂等。

沥青是橡胶粉改性沥青混合料的基础材料，选择合适的沥青具有重要意义。

一般来说，采用高黏度的沥青能够提高混合料的抗剪性和抗变形性。

橡胶粉是改性沥青的重要组成部分，选择优质的橡胶粉有助于提高混合料的弹性和耐久性。

骨料是橡胶粉改性沥青混合料的填充材料，选择合适的骨料种类和配比有助于提高混合料的强度和稳定性。

添加剂是改善混合料性能和施工工艺的重要辅助材料，选择合适的添加剂有助于提高混合料的成型性和施工效果。

三、橡胶粉改性沥青混合料的施工工艺橡胶粉改性沥青混合料的施工工艺主要包括预处理、配料、搅拌、成型和养护等步骤。

首先，对原料进行预处理，如清洗骨料、筛分、烘干等。

然后，根据配比设计，对沥青、橡胶粉和骨料进行称量和混合。

橡胶沥青技术要求Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-LGG08】附1：橡胶沥青技术要求1．规范要求本设计所指橡胶沥青是指以废旧轮胎加工生产的硫化胶粉通过反应设备经恒温加热、搅拌与基质沥青高温状态下反应生成的橡胶改性沥青。

橡胶沥青混凝土的材料要求、混合料生产、运输、摊铺、碾压等工艺环节均应严格满足交通部《公路沥青路面设计规范》（JTJ014—97）交通部《公路沥青路面施工技术规范》（JTG F40—2004）交通部《公路工程质量检验评定标准》（JTG F80/1—2004）交通部《公路工程沥青及沥青混合料试验规程》（JTJ 052—2000）建设部《市政道路工程质量检验评定标准》（CJJ 1—90）。

同时，作为新工艺新材料技术采用，工程实施中应参考美国加利福利尼州（California）橡胶沥青施工规范（Type-G）美国道路材料实验协会（ASTM）实验规程。

2．材料要求2．1沥青采用A级70号道路石油沥青，道路石油沥青的质量应符合交通部《公路沥青路面施工技术规范》（JTG F40—2004）表4.2.1-2规定的技术标准。

2．2橡胶屑本工程橡胶沥青中的橡胶屑是用载重车、大客车、公共汽车废轮胎为原料加工生产的硫化胶粉，这里所指的轮胎为斜交胎。

包括轮胎翻新时从胎面、胎肩打磨下来的橡胶屑加工的胶粉。

废旧橡胶屑中可加入天然橡胶粉和改善剂，但总量不宜超过废旧橡胶屑重量的25%。

橡胶沥青改性用胶粉的技术指标应满足表的要求。

表橡胶沥青用胶粉技术指标及试验方法为达到橡胶沥青的改性效果和橡胶沥青混凝土路面的消音和使用寿命，要求橡胶沥青改性时使用的橡胶粉级配，应按照美国加利福尼亚州橡胶沥青规范的要求从0～2.36mm范围配置，杜绝使用单一规格或混杂级配的橡胶屑。

2．3石料橡胶沥青混凝土的粗集料采用峨眉山地区产玄武岩石料，其质量技术标准应满足交通部《公路沥青路面施工技术规范》（JTG F40—2004）章节中的相关规定和要求，细集料应同样满足章节中的相关规定。

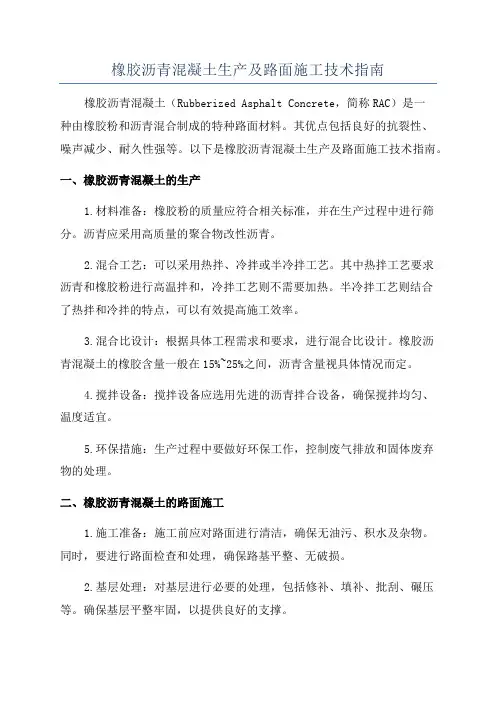

橡胶沥青混凝土生产及路面施工技术指南橡胶沥青混凝土（Rubberized Asphalt Concrete，简称RAC）是一种由橡胶粉和沥青混合制成的特种路面材料。

其优点包括良好的抗裂性、噪声减少、耐久性强等。

以下是橡胶沥青混凝土生产及路面施工技术指南。

一、橡胶沥青混凝土的生产1.材料准备：橡胶粉的质量应符合相关标准，并在生产过程中进行筛分。

沥青应采用高质量的聚合物改性沥青。

2.混合工艺：可以采用热拌、冷拌或半冷拌工艺。

其中热拌工艺要求沥青和橡胶粉进行高温拌和，冷拌工艺则不需要加热。

半冷拌工艺则结合了热拌和冷拌的特点，可以有效提高施工效率。

3.混合比设计：根据具体工程需求和要求，进行混合比设计。

橡胶沥青混凝土的橡胶含量一般在15%~25%之间，沥青含量视具体情况而定。

4.搅拌设备：搅拌设备应选用先进的沥青拌合设备，确保搅拌均匀、温度适宜。

5.环保措施：生产过程中要做好环保工作，控制废气排放和固体废弃物的处理。

二、橡胶沥青混凝土的路面施工1.施工准备：施工前应对路面进行清洁，确保无油污、积水及杂物。

同时，要进行路面检查和处理，确保路基平整、无破损。

2.基层处理：对基层进行必要的处理，包括修补、填补、批刮、碾压等。

确保基层平整牢固，以提供良好的支撑。

3.沥青底层：首先要根据设计要求进行沥青底层铺设，确保厚度均匀。

4.砂浆滚压：再铺设橡胶沥青混凝土之前，需要对沥青底层进行砂浆滚压处理，增加基层与橡胶沥青混凝土的粘结性。

5.橡胶沥青混凝土铺设：将预制的橡胶沥青混凝土逐段倒入路面，并用镘刀或推板均匀抹平，确保厚度均匀。

6.拍实：施工完成后，应及时进行拍实，建议采用碾压设备或高频振动器进行拍实，以提高橡胶沥青混凝土的密实度。

7.环境保护：施工中要做好环境保护工作，严格控制废弃物的处理和有害物质的排放。

总之，橡胶沥青混凝土在道路建设中具有重要的应用价值。

生产过程中要注重材料的选择和搅拌设备的使用，确保橡胶沥青的质量。

橡胶沥青混合料设计技术要求橡胶沥青砼设计要求（AR-AC-13）橡胶沥青间断级配混合料设计技术要求（ARAC-13）一、材料要求：1、橡胶粉：橡胶粉的原材料必须来源于汽车轮胎，可以是子午胎(小车等轻型车)或斜交胎（卡车等载重车），不得使用或添加其它塑胶制品为材料。

轮胎破碎为胶粉必须采用常温粉碎法，而不得采用低温冷冻法。

橡胶粉经检测符合表1后准许使用。

橡胶粉必须干燥、无污染，在与沥青和骨料的拌和中能自由流动而不产生泡沫。

橡胶粉颗粒规格应符合表2要求。

橡胶粉筛分应采用水筛法进行试验。

橡胶粉密度应为1.15 0.05 g/cm3，应无铁丝或其它杂质，纤维比例应不超过0.5%，要求橡胶粉颗粒不能相互粘结成块。

表1橡胶粉技术指标表2 橡胶粉筛分规格2、道路用石油沥青：橡胶沥青所使用的基质沥青应符合GB/T 15180的规定。

其沥青标号的选择按JTG F40-2004的规定执行（建议采用70#道路石油沥青）。

3、橡胶沥青橡胶沥青主要参考美国亚力桑那州规范，应满足以下表3要求表3橡胶沥青技术指标要求注：建议采用布氏旋转粘度仪检测橡胶沥青粘度。

4、集料：集料采用石质坚硬、清结、不含风化颗粒、近似立方体颗粒的碎石，应采用反击式破碎机扎制而成，粒径大于4.75mm 的粗集料推荐采用玄武岩或技术指标达到的石料。

其质量指标应符合交通部《公路沥青路面施工技术规范》（JTG F40-2004）的规定。

技术指标要求如表4：表4粗集料质量技术指标要求检验项目技术要求石料压碎值不大于（%）26洛杉矶磨耗损失不大于（%）28视密度不小于（t /m3）2.60吸水率不大于（%）2.0对沥青的粘附性不小于在掺加抗剥落剂后不小于5级坚固性不大于（%）12注：1）有1个或以上破碎面为黄色节理面的集料颗粒含量应不大于5%；2）多孔玄武岩的视密度可放宽至2.45t/m³5、外掺剂橡胶沥青混凝土AR-AC-13不使用矿粉填料，但为提高其粘附性及混凝土的水稳定性，推荐掺入1-2%的普通水泥或消石灰外掺剂。

橡胶粉改性沥青及混合料施工技术手册**交通科学研究所鹤大高速公路雁大段技术服务2015年7月目录1 原材料性能指标要求11.1 橡胶粉性能指标及掺量要求11.2 沥青性能指标要求12 工厂化橡胶粉改性沥青生产工艺22.1 橡胶粉改性沥青生产设备及场地配置要求22.2 橡胶粉改性沥青加工32.3 橡胶粉改性沥青性能检测33 橡胶粉改性沥青同步碎石封层施工工艺33.1 原材料指标要求33.2 施工工艺43.3 施工质量控制管理54 橡胶粉改性沥青混合料配合比设计54.1 橡胶粉改性GAR-AC结构沥青混合料配合比设计54.2 橡胶粉改性GAR-SMA结构沥青混合料配合比设计65 橡胶粉改性沥青路面施工工艺85.1 一般要求85.2 橡胶粉改性沥青现场储存工艺95.3 橡胶粉改性沥青混合料拌合工艺要求105.4 橡胶粉改性沥青混合料运输105.5 橡胶粉改性沥青混合料摊铺工艺115.6 橡胶粉改性沥青混合料碾压工艺115.7 开放交通及其它的要求136 橡胶粉改性沥青路面施工质量管理及检查验收146.1 一般规定146.2 施工前检查146.3 施工过程中质量管理与检测141 原材料性能指标要求1.1 橡胶粉性能指标及掺量要求1.1.1 橡胶粉宜选择斜交胎胶粉或天然胶含量较高的废轮胎加工而成的橡胶粉。

1.1.2 橡胶粉细度宜控制在40目~60目范围内，其性能指标应满足表1.1.2中相关要求。

表1.1.2橡胶粉性能指标要求1.1.3 橡胶粉应存储在通风、干燥的仓库中，并应采取有效的防淋、防潮措施及消防措施，储存时间不宜超过180d。

1.1.4 橡胶粉改性沥青中胶粉的掺量应根据实际使用的技术要求确定，推荐为基质沥青质量的18%~20%（内掺）。

1.2 沥青性能指标要求1.2.1 为保证橡胶粉改性沥青的稳定性，需采用工厂化生产的橡胶粉改性沥青。

1.2.2基质沥青应采用A级90#沥青，性能指标应满足《公路沥青路面施工技术规范》（JTJ F40-2004）中相关要求，同时考虑橡胶粉与沥青反应中对轻质油分的吸附特性，推荐选用饱和分、芳香分等轻质油分含量较高的基质沥青。

改性沥青及改性沥青混合料施工工艺标准310.01 范围本节工作内容是在完成并经监理工程师验收合格的基层或其他沥青面层上，铺筑改性沥青混合料面层。

它包括提供所需的设备、劳力和材料，以及施工、养护、试验等全部作业。

310.02 材料1.基质沥青使用的基质沥青材料应符合“重交通道路石油沥青技术要求”规定的石油沥青标准。

2.改性剂(1) 改性剂应符合图纸及《公路改性沥青路面施工技术规范》(JTJ036—98)的要求。

(2)根据改善路面性能的特殊要求，宜选择使用塑性橡胶类、橡胶类或热塑性树脂类改性剂及辅助外掺剂。

3.集料与填料(1)粗集料a.用于改性沥青混合料面层的集料宜采用碎石或破碎砾石，其粒径和质量要求均应符合《公路沥青路面施工技术规范》(JTJ032—94)有关规定。

b.粗集料应洁净、干燥、无风化、无有害杂质，且具有一定硬度和强度，及良好的颗粒形状。

c.当采用酸性石料时，必须采用抗剥落剂，以保证沥青与石料的粘附性，并经监理工程师批准。

(2)细集料a.可采用天然砂、机制砂及石屑。

其规格和质量要求，均应符合《公路沥青路面施工技术规范》(JTJ032—94)的有关规定。

b.细集料应洁净、坚硬、干燥、无风化、无杂质或其它有害物质，并有适当级配，并与改性沥青有良好的粘附性。

(3)填料a.必须采用石灰岩或者岩浆岩中的强基性岩石等憎水性石料经磨细的矿粉或水泥、消石灰粉等做填料。

b.采用水泥、消石灰粉做填料其用量不宜超过矿料总量的2%。

310.03 改性沥青1.改性沥青的试验(1)承包人应在生产前14d，将现场制备改性沥青所需的材料、设备、加工工艺的试验报告报请监理工程师审批。

(2)聚合物改性沥青的技术要求应根据工程所在地的气候、交通及特殊使用要求选定，并符合《公路改性沥青路面施工技术规范》(JTJ036—98)表5.2.1的规定，按《公路工程沥青及沥青混合料试验规程》(JTJ052—2000)规定的方法进行试验，确定改性沥青的相应等级，选取最适宜的基质沥青、改性剂的剂量和加工温度及加工工艺。

橡胶沥青砼设计要求（AR-AC-13）橡胶沥青间断级配混合料设计技术要求ARAC-13（）1 / 81一、材料要求：1、橡胶粉：橡胶粉的原材料必须来源于汽车轮胎，可以是子午胎(小车等轻型车)或斜交胎（卡车等载重车），不得使用或添加其它塑胶制品为材料。

轮胎破碎为胶粉必须采用常温粉碎法，而不得采用低温冷冻法。

橡胶粉经检测符合表1后准许使用。

橡胶粉必须干燥、无污染，在与沥青和骨料的拌和中能自由流动而不产生泡沫。

橡胶粉颗粒规格应符合表2要求。

橡胶粉筛分应采用水筛法进行试验。

橡胶粉密3，应无铁丝或其它杂质，纤维比例应不超过0.5%，要求橡胶度应为1.15 0.05 g/cm粉颗粒不能相互粘结成块。

表1橡胶粉技术指标、道路用石油沥青2：GB/T 橡胶沥青所使用的基质沥青应符合的规定。

其沥青标号的选择按15180 70#的规定执行（建议采用JTG F40-2004。

道路石油沥青）3、橡胶沥青橡胶沥青主要参考美国亚力桑那州规范，应满足以下表要求3 表橡胶沥青技术指标要求3 2 / 82注：建议采用布氏旋转粘度仪检测橡胶沥青粘度。

：集料采用石质坚硬、清结、不含风化颗粒、近似立方体颗粒的碎石，应采用、集料4的粗集料推荐采用玄武岩或技术指标达到4.75mm反击式破碎机扎制而成，粒径大于）F40-2004 JTG 的石料。

其质量指标应符合交通部《公路沥青路面施工技术规范》（：的规定。

技术指标要求如表4 粗集料质量技术指标要求表4；1个或以上破碎面为黄色节理面的集料颗粒含量应不大于5%注：1）有2.45t/m3 2）多孔玄武岩的视密度可放宽至、外掺剂5不使用矿粉填料，但为提高其粘附性及混凝土的水稳橡胶沥青混凝土AR-AC-13 定性，推荐掺入1-2%的普通水泥或消石灰外掺剂。

AR-AC-13二、级配范围AR-AC-135 表间断级配范围 3 / 83Arizona Test Method 815方法。

注：本次橡胶沥青混合料室内配合比设计参考美国三、质量控制要求ARAC-13间断级配橡胶沥青混合料技术指标1、的规定，F40-2004橡胶沥青混合料配合比设计按马歇尔试验方法进行，根据JTGARIZ 815 [Marshall Mix Design Method For Asphaltic Concrete 并参考美国的规定。

橡胶粉改性沥青混合料指南橡胶粉改性沥青混合料是一种由沥青和橡胶粉混合而成的道路材料，具有耐磨、耐老化、抗裂、耐高温和降噪等优点。

橡胶粉改性沥青混合料的应用在道路建设中越来越广泛。

本文将从原料选择、混合工艺、施工方法等方面对橡胶粉改性沥青混合料的制备过程进行详细介绍。

一、原料选择1.沥青：应选择具有良好黏结性、抗变形能力和耐老化性能的沥青。

常用的有中凝性石油沥青和聚合物改性沥青等。

2.橡胶粉：橡胶粉是由废旧轮胎进行加工得到的粉末状材料。

选择具有一定机械性能、橡胶颗粒均匀分布的橡胶粉效果较好。

3.塑料改性剂：塑料改性剂可以提高橡胶粉和沥青的相容性，提高混合料的强度和稳定性。

二、混合工艺1.前处理：将废旧轮胎进行预处理，去除金属、纤维和一些杂质，将其切割成合适的块状。

2.研磨：将预处理后的废旧轮胎进行研磨，使其变为橡胶粉。

研磨过程应注意控制研磨时间和温度，避免橡胶粉过度老化。

3.搅拌：将研磨得到的橡胶粉与沥青和塑料改性剂进行搅拌，使其充分混合均匀。

搅拌时间和搅拌速度应适当，以充分发挥橡胶粉的改性效果。

4.贮存：搅拌后的橡胶粉改性沥青混合料需要进行贮存，以便后续使用。

贮存过程中应注意避免阳光直射和雨水渗入，防止材料老化和结块。

三、施工方法1.表面处理：在施工前，应对道路表面进行清理和修复，确保表面平整和无积水。

2.基层处理：在道路基层上进行一定的处理，如平整、加固或修补，以提供良好的基础支撑。

3.洒布：将橡胶粉改性沥青混合料均匀地洒布到道路表面，厚度要根据设计要求进行控制。

洒布应注意均匀性和密实度。

4.压实：使用压路机对洒布的橡胶粉改性沥青混合料进行压实，以确保道路表面的平整和稳固性。

5.养护：施工完成后，对新铺设的橡胶粉改性沥青混合料进行养护，包括浇水保湿、减少车辆碾压和防止刮擦等，以确保混合料的充分固化。

综上所述，橡胶粉改性沥青混合料的制备过程需要在原料选择、混合工艺和施工方法等方面进行合理的选择和操作。
