冲压模具技术经验要求

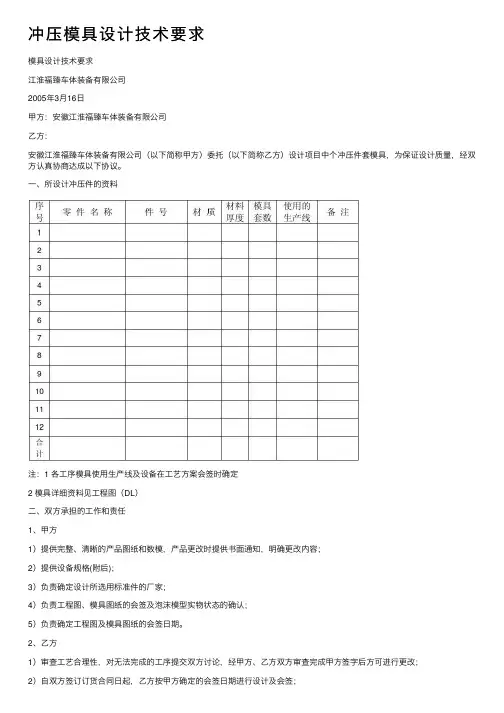

冲压模具设计技术要求模具设计技术要求江淮福臻车体装备有限公司2005年3⽉16⽇甲⽅：安徽江淮福臻车体装备有限公司⼄⽅：安徽江淮福臻车体装备有限公司（以下简称甲⽅）委托（以下简称⼄⽅）设计项⽬中个冲压件套模具，为保证设计质量，经双⽅认真协商达成以下协议。

⼀、所设计冲压件的资料注：1 各⼯序模具使⽤⽣产线及设备在⼯艺⽅案会签时确定2 模具详细资料见⼯程图（DL）⼆、双⽅承担的⼯作和责任1、甲⽅1）提供完整、清晰的产品图纸和数模，产品更改时提供书⾯通知，明确更改内容；2）提供设备规格(附后)；3）负责确定设计所选⽤标准件的⼚家；4）负责⼯程图、模具图纸的会签及泡沫模型实物状态的确认；5）负责确定⼯程图及模具图纸的会签⽇期。

2、⼄⽅1）审查⼯艺合理性，对⽆法完成的⼯序提交双⽅讨论，经甲⽅、⼄⽅双⽅审查完成甲⽅签字后⽅可进⾏更改；2）⾃双⽅签订订货合同⽇起，⼄⽅按甲⽅确定的会签⽇期进⾏设计及会签；3）⼄⽅必须向甲⽅提供完整的电⼦版⼯程（DL）图（⼯序内容完整，图形表⽰清晰）和其他相关图纸、资料；4）⼄⽅必须对所设计的图纸进⾏认真校对和审核，电⼦版图纸上必须有设计⼈员、校对⼈员、审核⼈员的签名；5）所有结论前的产品及⼯艺更改，涉及到设计内容的则需要修改相应⼯程图、模具图及检具图。

对于⼯作量较⼤的，增加费⽤问题与甲⽅协商解决；6）按甲⽅清单注明的零件需做成型模拟分析的，提供模拟结果并对结果负责；7）⼄⽅所设计模具必须符合甲⽅⾃动化⽣产要求：机械⼿上下件、⽓动挺件、废料⾃动滑出等；8）如甲⽅在⽣产制造过程中对⼄⽅所设计的图纸存在疑问，⼄⽅有责任在24⼩时内派技术⼈员对现场进⾏解疑及指导。

三、模具寿命及冲压线分布1、开发模具⽣产纲领要求：总寿命万辆，（双、单）班万辆/年。

2、冲压设备流⽔分布图⽰：1） A线：2) B1线：3） B2线：4） C1线：5）C2线：四、制图标准的基本要求1、⼄⽅在进⾏⼯艺⽅案和模具设计时，应按本协议要求执⾏，如设计时有超出本协议的内容，可双⽅协商解决。

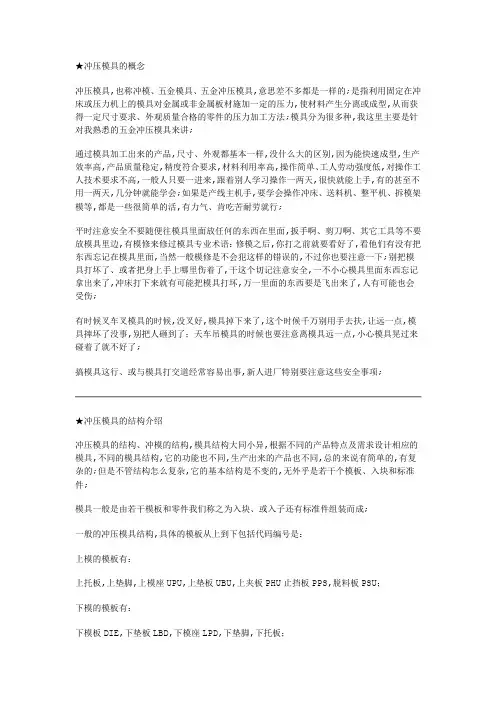

★冲压模具的概念冲压模具,也称冲模、五金模具、五金冲压模具,意思差不多都是一样的;是指利用固定在冲床或压力机上的模具对金属或非金属板材施加一定的压力,使材料产生分离或成型,从而获得一定尺寸要求、外观质量合格的零件的压力加工方法;模具分为很多种,我这里主要是针对我熟悉的五金冲压模具来讲;通过模具加工出来的产品,尺寸、外观都基本一样,没什么大的区别,因为能快速成型,生产效率高,产品质量稳定,精度符合要求,材料利用率高,操作简单、工人劳动强度低,对操作工人技术要求不高,一般人只要一进来,跟着别人学习操作一两天,很快就能上手,有的甚至不用一两天,几分钟就能学会;如果是产线主机手,要学会操作冲床、送料机、整平机、拆模架模等,都是一些很简单的活,有力气、肯吃苦耐劳就行;平时注意安全不要随便往模具里面放任何的东西在里面,扳手啊、剪刀啊、其它工具等不要放模具里边,有模修来修过模具专业术语：修模之后,你打之前就要看好了,看他们有没有把东西忘记在模具里面,当然一般模修是不会犯这样的错误的,不过你也要注意一下;别把模具打坏了、或者把身上手上哪里伤着了,干这个切记注意安全,一不小心模具里面东西忘记拿出来了,冲床打下来就有可能把模具打坏,万一里面的东西要是飞出来了,人有可能也会受伤;有时候叉车叉模具的时候,没叉好,模具掉下来了,这个时候千万别用手去扶,让远一点,模具摔坏了没事,别把人砸到了；天车吊模具的时候也要注意离模具远一点,小心模具晃过来碰着了就不好了;搞模具这行、或与模具打交道经常容易出事,新人进厂特别要注意这些安全事项;★冲压模具的结构介绍冲压模具的结构、冲模的结构,模具结构大同小异,根据不同的产品特点及需求设计相应的模具,不同的模具结构,它的功能也不同,生产出来的产品也不同,总的来说有简单的,有复杂的;但是不管结构怎么复杂,它的基本结构是不变的,无外乎是若干个模板、入块和标准件;模具一般是由若干模板和零件我们称之为入块、或入子还有标准件组装而成;一般的冲压模具结构,具体的模板从上到下包括代码编号是：上模的模板有：上托板,上垫脚,上模座UPU,上垫板UBU,上夹板PHU止挡板PPS,脱料板PSU；下模的模板有：下模板DIE,下垫板LBD,下模座LPD,下垫脚,下托板；其它的比较不常用的模板：上盖板CVU,击出板,上模板,下脱料板,下止挡板,下夹板,公模,母模等；一些模具零件有：上模的入子,入块：夹板入块、脱料板入块、冲头等；下模的入子,入块：下模入块、下模刀口等；标准件：弹簧、六角螺丝、止付螺丝、线簧、等高套、导柱、导套、等高套垫片、两用销、顶料销等；非标准件：外定位、内定位、节距定位、外限位柱、内限位柱等；★冲压模具的编号冲压模具编号,一般是这样写的举例：工程模：90-KNMF0125RAH,90-KNMF0125RAA,90-KNMF0125RBB连续模：90-KNMF0125SAA,90-KNMF0125SBB后面的RAH,R代表工程模,H代表总共有八套从A-H,分别是RAH、RBH……RHH,A代表第一套；RAA或RBB代表铆合模,比如铆螺柱、铆弹片等；SAA、SBB中的S代表连续模,0125代表模具编号,前面的F代表年份,哪一年生产出来的模具,就用代表哪一年的编号说明,如：F0125、G0125,如果F代表2010年,那么2010年生产的模具F0125可以简称：125模具,接下来2011年生产的模具,则是G开头,此时你再说125模具,那别人多半以为是G0125模具了;其它的比如上夹板PHU,编号则是90-KNMF0125SAAPHU,夹板入块90-KNMF0125SAAPHPA001；如果这个连续模有两段的话,则在90-KNMF0125SAAPHU编号后面用A和B来说明,那么第一段的夹板应该是90-KNMF0125SAAPHUA,第二段90-KNMF0125SAAPHUB,夹板入块90-KNMF0125SAAPHPA001、90-KNMF0125SAAPHPB001；下模板DIE：90-KNMF0125SAADIE,90-KNMF0125RAHDIE关于其它的编号,这里没有解释到的,简单做一下说明：一套完整的冲压模具结构从上到下应该是：加工代号模板其它编号中文名称编号中文名称M：铣床U1U 上托板UDE 上模板G：磨床U2U 上垫脚PS2 下脱料板GD：大磨床UPU 上模座PH2 下夹板WC：线切割UBU 上垫板PUN 冲头W/E：放电PHU 上夹板PHP 夹板入块Y：外发PPS 止挡板UDP 上模板入块HT：热处理PSU 脱料板PSP 脱料板入块L：车床AXD 上模板入块D：摇臂钻床DIE 下模板DPI 下模入块LBD 下垫板－－LPD 下模座－－B2D 下垫脚－－B1D 下托板－－“－”代替的表示这个编号不常见或很少用到★冲压常用材料及选用冲压所用材料的性质与冲压生产的关系非常密切,其性质直接影响冲压工艺设计、冲压件质量和产品使用寿命,还影响组织均衡生产和冲压件生产成本;在选定冲压件的材料时,不仅要考虑使用性能,还应满足冲压加工和后续工艺性能要求;冲压加工对材料的基本要求如下;1、具有良好的冲压成型性能对于成型工序,比如拉伸、折弯、打段差、凸包等,材料应具有良好的冲压成型性能,即应有良好的抗破裂性、良好的贴模性和定形性,否则产品容易产生变形、破裂等,造成修模的困难;对于分离工序,则要求材料具有一定的塑性;2、具有较高的表面质量材料表面应光洁平整,无缺陷损伤;表面质量好的材料,成型时不易破裂,不易擦伤模具,制件的表面质量也好;3、材料的厚度公差应符合国家标准因为一定的模具间隙仅适用于一定厚度范围的材料,若材料厚度公差太大；不仅直接影响制件的质量,还可能导致废品的出现;在校正弯曲、整形等工序中,有可能因厚度正偏差过大而引起模具或压力机的损坏;冲压常用材料及选用1、冲压常用材料冲压生产中最常用的材料是金属材料包括黑色金属和有色金属,但有时也用非金属材料;其中黑色金属主要有普通碳素结构钢、优质碳素结构钢、合金结构钢、碳素工具钢、不锈钢、电工硅钢等；有色金属主要有纯铜、黄铜、青铜、铝等；非金属材料有纸板、层压板、橡胶板、塑料板、纤维板和云母等;冲压用金属材料的供应状态一般是各种规格的板料和带料;板料可用于工程模的生产,带料卷料用于连续模的生产,也可以用于工程模的生产;板料的尺寸较大,可用于大型零件的冲压,也可以将板料按排样尺寸剪裁成条料后用于中小型零件的冲压；带料又称卷料有各种规格的宽度,展开长度可达几十米,成卷状供应,适应于连续模大批量生产的自动送料;关于各种材料的牌号、规格和性能,可查阅有关手册和标准;2、冲压材料的合理选用冲压材料的选用要考虑冲压件的使用要求、冲压工艺要求及经济性等;1按冲压件的使用要求合理选材所选材料应能使冲压件在机器或部件中正常工作,并具有一定的使用寿命;为此,应根据冲压件的使用条件,使所选材料满足相应强度、刚度、韧性、耐蚀性和耐热性等力方面的要求;2按冲压工艺要求合理选材对于任何一种冲压件,所选的材料应能按照其冲压工艺的要求,稳定地成形出不至于开裂或起皱的合格产品,这是最基本也是最重要的选材要求;为此,可用以下方法合理选材;①试冲;根据以往的生产经验及可能条件,选择几种基本能满足冲压件使用要求的板料进行试冲,最后选择没有开裂或皱折的、其废品率低的一种;这种方法结果比较直观,但带有较大的盲目性;②分析与对比;在分析冲压变形性质的基础上,把冲压成型时的最大变形程度与板料冲压成型性能所允许采用的极限变形程度进行对比,并以此作为依据,选取适合于该种零件冲压工艺要求的板材;另外,同一种牌号或同一厚度的板材,还有冷轧和热轧之分;我国国产板材中,厚板 t>4mm为热轧板,薄板t<4mm为冷轧板也有热轧板;与热轧板相比,冷轧板尺寸精确,偏差小,表面缺陷少,光亮,内部组织致密,冲压性能更优;注：t在模具中一般代表厚度,例如模板的厚度、材料的厚度均可以用t来表示;3按经济性要求合理选材所选材料应在满足使用性能及冲压工艺要求的前提下,尽量价格低廉,来源方便,经济性好,以降低冲压件的成本;★冲压模具的分类冲压模具的分类,一般我们可以简单的把它分为两种,即工程模和连续模；工程模又可以分为复合模、拉伸模、铆合模等,下面简单介绍一下这些模具的结构和作用；工程模：也称为“单工序模”,是指在冲压的一次行程中,只能完成一个冲压工序的模具;这一工程打完了之后,需要人工或用机械手把产品从模具里面取出来,然后放到下一站的模具里面继续生产,直到模具的最后一个工序打完,整个产品才算完成;这种模具维修起来简单,但生产起来费时费力,需要花费较多的人工和时间成本,产品报废率较高;复合模：常见的复合模具结构有有复合下料、复合拉伸等,这种模具结构和别的工程模结构略有不同;其凸模也称为公模或冲头设计在下模,其它几块模板依次是下夹板固定凸模冲头、下止挡板和下脱料板外脱,上模依次是母模或刀口、内脱板和上垫板构成,内脱使用等高套筒挂在上垫板上面,然后用打杆或弹簧顶着;比如用来下料的复合模,其内脱一般脱出来母模即可,不可以低于母模,要不然母模刀口容易崩掉或者不脱料;内脱的力量要足够大,才能把产品从母模里面顶出来,一般如果材料比较厚的话,我们上面装的是氮气弹簧;连续模：也称“级进模”,是指在冲压的一次行程过程中,在不同的工位上同时完成两道或两道以上冲压工序的模具,这种模具维修难度较大,需要经验丰富的钳工师傅来操作,但是生产起来效率很高,打得速度快的话一个小时可以生产上千个产品,节省人工和时间成本,产品报废率较低;★弹簧的压缩量和计算在一套冲压模具中,需要用到比较多的弹性材料,其中包括各种不同规格的弹簧、优力胶、氮气弹簧等,按照不同的需要选用不同的弹性材料;像折弯、冲孔一般用普通的扁线弹簧就可以了,比如棕色弹簧,也称为咖啡色弹簧；如果力量不够就加氮气弹簧,当然成本要高一点；优力胶一般用于拉深模具、整形模具、或整平面度用;拉深模具用优力胶非常不错,当然也可以选用氮气弹簧;其他的像顶料销、浮块、两用销等一般用线簧或黄色弹簧,只要可以脱料、不把产品顶出印子、顶变形就好了;优力胶的特点就是力量比较均衡,然而其寿命比较短,生产一段时间就可能裂掉了、不行了、萎掉了,因此一般比较少用,通常比较常用氮气弹簧;整平面度优力胶用的多;弹簧包括扁线弹簧、线簧等,弹簧的目的就是脱料、压料,弹簧力度的大小,关系着模具生产是否顺利、打出来的产品是否合格等;弹簧力量小了,有可能会造成产品变形、模具不脱料、产品不好从模具里面拿出来、带料,刀口、冲头容易磨损等各种问题;扁线弹簧一般按颜色划分为：棕色、绿色、红色、蓝色、黄色,力量也依次减弱,颜色不同,力量大小就不同,压缩量也不同;有一个土方法可以计算弹簧的压缩量,那是我刚进厂学模具不久,对模具还不怎么懂,我师父教我的：事先测量一下弹簧的总高度,再把弹簧放台虎钳中,锁死,然后用卡尺测量一下弹簧被夹死之后剩下的长度,再用弹簧的总长度减去这个数,再除以总长度即可,此方法任何弹簧通用,比如棕色弹簧长度为60mm,被虎钳夹死后应该还剩下左右,然后你再用60减去等于,再用除以60,结果等于,这就是它的压缩量;弹簧按照不同生产次数,比如100万次、50万次、30万次,压缩量选的越大,弹簧寿命越短,模具寿命也就越短当然弹簧打坏了是可以换的,模具生产一段时间可能弹簧就没力了,质量差一点的弹簧还有可能断在模具里面;一般按照30万次来计算弹簧的压缩量,也就是说模具打30万次弹簧可能就没力了,当然一般的冲压模具寿命都没那么长,也可以按最大压缩量来计算,按最大压缩量来计算的话,只能保证弹簧不打爆在模具里面;模具压得死一点,对产品平面度也有好处;具体的压缩量如下表：颜色100次50万次30万次最大压缩量棕色弹簧16% 18% 20% 24%绿色弹簧% % 24% 28%红色弹簧% % 32% 38%蓝色弹簧32% 36% 40% 48%黄色弹簧40% 45% 50% 58%最大压缩量这个弹簧可以压下去多少,弹簧的最大压缩量等于弹簧的自由高度乘以弹簧的最大压缩比,例如棕色弹簧,长度为60mm,那么它的最大压缩量为：6024%约等于14,这根弹簧最大可以压下去14个毫米,它的最大行程是14个毫米,模具的行程必须小于14个毫米,超过14个毫米,弹簧就可能会失效、变形,还有可能打断在模具里面,或模具打爆,冲床压不下去等;模具组立之前,也就是装模之前,必须先计算一下弹簧的压缩量是否合适,这样在试模的时候才不用担心模具会出问题、打爆等;★实拍冷冲压模具产品和冷冲模结构图★冲压模具间隙值的确定冲裁间隙值的确定,一般使用的是经验公式与图表;做冲压模具钳工、冲压模具设计工作时间久了的人,因为经验丰富,自然会比较了解、知道各种不同的产品,包括它的材料、尺寸和外观精度要求,以及模具该怎么设计才能顺利生产出合格的产品,怎样减少模具维修、修模次数等,拿到产品图,心里自然的就会想到这个模具结构大概是个什么样子,各种数值心里都有数;冲头与刀口的间隙对冲压件质量、冲压模具寿命都有很大的影响;因此,设计冲压模具时一定要选择一个合理的间隙,以保证冲压件的断面质量、尺寸精度满足产品的要求、所需冲裁力小、冲压模具寿命高;但分别从质量、冲压力、冲压模具寿命等方面的要求确定的合理间隙并不是同一个数值,只是彼此接近;考虑到冲压模具制造中的偏差及使用中的磨损、生产中通常只选择一个适当的范围作为合理间隙,只要间隙在这个范围内,就可冲出良好的制件;冲压模具在生产过程中,会不断磨损儿使间隙增大,设计与制造新冲压模具时要采用最小合理间隙值;冲压模具冲裁间隙,根据工厂老师傅多年来对模具的研究和改进的经验,尺寸精度、断面垂直度要求高的制件应选用较小间隙值,断面垂直度与尺寸精度要求不高的冲压件,应以降低冲裁力、提高冲压模具寿命为主,可采用较大间隙值;其值可按下列经验公式来计算：软材料：材料厚度t＜ 1 mm, 冲裁间隙c=3% ~ 4%tt = 1 ~ 3mm, c = 5% ~8%tt = 3 ~ 5mm ,c =8% ~10%t硬材料：t ＜1mm,c = 4% ~5% tt = 1 ~ 3mm, c = 6% ~8% tt = 3 ~ 8mm, c = 8% ~ 13%t以下是书本上的理论知识,主要依据是保证上下裂纹会合,以便获得良好的断面;根据三角形 ABC的关系可求得间隙值c为：c = t –h0 tanβ = t 1-h0/t tanβ式中, h0——凸模切入深度；β——最大剪应力方向与垂线方向的夹角;从上式看出,间隙 c与材料厚度t、相对切入深度h 0／t以及裂纹方向β有关;而h0与β又与材料性质有关,材料愈硬, h 0／t愈小;因此影响间隙值的主要因素是材料性质和材料厚度;材料比较硬或比较厚,间隙值越大;★冲压模具开发全过程冲压模具是怎么一步步加工出来的一套完整的冲压模具开发全过程,首先应该是客户把产品图发给冲压模具设计部门主管,由设计主管确认以本部门的技术是否可以把该产品做出来;如果可以,那么就交给设计人员出图备料;把模具需要的各个板子先买回来,粗加工让位、模板厚度研磨到一定的尺寸,一般是两面共留50条的余量,粗加工好了以后,送去热处理;同时,设计部门人员开研讨会制定该产品一步一步的工序图样,排出料带图;一个产品不可能只通过一个工序就能生产出来,还必须与其它工序配合,才能生产出合格的产品;产品工序图确定完毕了以后,设计人员开始设计模具;等设计把整个模具的所有零件画好出图了以后,模具就可以正式开始加工了,首先是模板研磨到正确的尺寸,然后放电、放穿线孔,再线切割、割入块孔、刀口、落料等,再送到铣床或CNC加工沉头、让位等,最后由品保检测,不合格则退回责任部门再加工,合格了以后就可以送到仓库入库;最后由钳工从仓库领走,开始组立前的准备工作,如倒角、去处毛刺、铁锈、确认尺寸、检查各个地方是否加工到位、是否缺孔少孔、螺丝牙是否有漏掉等,模具零件到了就可以暂时先开始组立模具了,到一点装一点,等模具零件到齐了以后,模具差不多就装好了,比零件全部都到齐了才开始装节省了许多时间;模具组立完毕,开始试模、调试模具,直到模具可以生产出尺寸精度、外观质量复合要求的产品,然后送给客户签样品,客户确认好了,这一套模具的所有工作才算正式完成,就等上机台生产;以后就是修模、保养模具了;模具没事,钳工作业人员就没事;做钳工这一行比较操心,还不知道模具什么时候坏,只要坏了马上就要去修,修的次数多了,就比较烦人;当然,如果你模具装的好,该做的地方都做到位了,模具也没那么出问题;★什么是冲头冲头长度怎么计算冲头长度怎么计算首先,我们来研究一下什么是冲头冲头在冲压模具里面起什么作用冲头是指安装在夹板上的凸模,一般起冲孔、切料、折弯、打段差、打凸包、打沙拉、抽芽、铆螺柱等作用,这些都可以简称为“冲头”;冲孔的“冲头”长度等于：夹板的厚度+止挡板的厚度+脱料板的厚度+料厚+1～2两毫米；90度折弯冲头的长度等于：夹板的厚度+止挡板的厚度+脱料板的厚度+料厚再加一两个毫米就可以了,试模时根据需要再适当调整；其它角度的折弯冲头前面一般是有一定角度,计算时要灵活应用、根据角度来合理计算;打段差的冲头长度等于：夹板的厚度+止挡板的厚度+脱料板的厚度+段差高度;这些只是死方法,实际应用时还要根据情况而定,这里就不一一讲解,等你对冲压模具了解的比较多一点以后自然就知道了;★复合模具,什么是复合模具复合模是指在冲床的一次行程中,完成多个冲压工序的模具;可使用复合模结构的工序有：平面下料、落料、切断、折弯、成型、整型、拉伸、镦边、挤压、翻边等,可以按照实际情况需要灵活选用;一般可以选用4个工序以下,太多会使模具制造困难、模具强度下降、容易损坏,造成修模频率增加,模具成本上升;使用复合模生产,可以提高产品的精度,提高生产效率;举个例子：比如冲制一个垫圈,可以用两副模具分别冲孔、落料完成,冲孔是冲中间的孔,落料是将外形冲制出来；如果用一副模具一次完成,就是复合模具;单步模具中还有拉伸、切边等,只要一副模具一次完成两个或两个以上工步的就叫复合模;复合模由于其工序组合的不同,脱料装置也不尽相同,有空了我分享一些常见复合模结构给大家吧;下料或向上折弯复合模的结构：其凸模也称为公模或冲头设计在下模,其它几块模板依次是下夹板固定凸模冲头、下止挡板和下脱料板外脱,上模依次是母模或刀口、内脱板和上垫板构成,内脱使用等高套筒挂在上垫板上面,然后用打杆或弹簧顶着;用来下料的复合模,其内脱一般脱出来母模即可,不可以低于母模,要不然母模刀口容易崩掉或者不脱料;内脱的力量要足够大,才能把产品从母模里面顶出来,一般如果材料比较厚的话,我们上面装的是氮气弹簧;复合模属于一种模具结构,可以把它归类为工程模,因为在工程模上用的比较多,一般一整个工程模都是采用复合模结构;连续模的向上成型、向上折弯、向上打凸包、向上打凸点、向上打翘角,一般也采用的是复合模结构;★复合模具冲凸包时冲头要高出脱板吗今天收到一位同学的提问,说：复合模具冲凸包时冲头要高出脱板吗答案是肯定的,不高出脱料板那怎么冲凸包建议这位同学再好好复习下什么是复合模冲头长度怎么计算把这些搞清楚了自然就明白这个问题该怎么解答了;复合模具结构冲凸包时,冲头长度等于：夹板厚度+止挡板厚度+脱料板厚度+凸包高度;也就是在冲的时候,模具在冲床上打死的时候,冲头是必须要高出脱料板来的,高出多少当然是凸包要求多高,这里就要多高,必须在允许的凸包高度要求精度范围内;在模具开模、模具打开的时候,模具不承受任何力量的情况下,凸包冲头必须比脱料板矮、缩回脱料板里面才可以,否则就要增加脱料行程;复合模具冲凸包时,模具打下来时,脱料板必须要先压料,而且压料力要足够,然后再冲凸包,不然产品可能会变形、凸包尺寸不稳定等;★冲压模具模板的材料和功能一般的冲压模具都是由：上下托板、上下垫脚、上下模座：一般用A3、Q235等“软料”做成,起支撑整个模具、方便架模、落料等作用;上、下模板：上、下模板起固定刀口、入块、入子、顶料销等作用,外定位、内定位、浮升引导销、两用销、导料板、浮块这些也是固定在下模板上的,下模板硬度要求必须在HRC58～62左右,硬度太低会影响冲裁质量;厚度一般为25～40mm;有的刀口直接割在模板上的,即在模板上直接挖刀口,这样做的话如果刀口缺了、打崩了、磨损了、有毛边就不好修模；还有一种做法是挖入块,即把刀口挖在一个入块上该入块习惯称为“下模刀口”,然后再把下模刀口装入下模板里面;高度要保证和下模板一样高,误差要在正负1～2条之内,最好正负以内,一般磨床师傅或钳工师傅都可以达到;太多会把产品打出印子模印;上、下垫板,垫板一般用Cr12制成;根据需要,每套模具的上下垫板厚度都不一样,看冲裁力,如果冲的孔少的话,上下垫板可以适当做薄一点8～10mm即可,如果冲孔比较多的话,就要适当做厚一点,一般17～20mm左右;下垫板上主要是落料孔、弹簧过孔、螺丝过孔、导柱透气孔等;上、下夹板,上下夹板主要起固定凸模、冲头、导柱之用,一般17～20mm即可;冲压模具夹板的材料硬度一般不需要特别高,一般用软料即可,但是太软了也不行,有可能会把冲头的挂台直接拉到夹板里面去,把夹板拉坏;所以设计冲压模具,要从所要总裁的工件的冲裁工艺来考虑其模具的结构、模具材料的选材,所选冲床的吨位,冲裁间隙的大小等等,才能使加工完的工件毛刺更小,延长模具的使用寿命;止挡板、脱料板等,止挡板用Cr12即可,但脱料板必须使用硬料如Cr12Mov;止挡板和脱料板是通过M6或M8螺丝打合销然后锁在一起的,止挡板上面主要是一些过孔,冲头过孔、导柱过孔等;脱料板主要起脱料、压料、导正冲头等作用;一般我们使用脱料板来导正凸模、导柱、冲头;生产铝料的话因为铝屑容易跳进脱料板里面,把冲头拉毛、或卡住冲头、把冲头拉断、拉出脱料板等,所以必须使用止挡板来导正冲头,而脱料板单边适当放大10～20条；或脱料板做两节的,上面一节用来导正、下面一节同样是单边放大10～20条;止挡板。

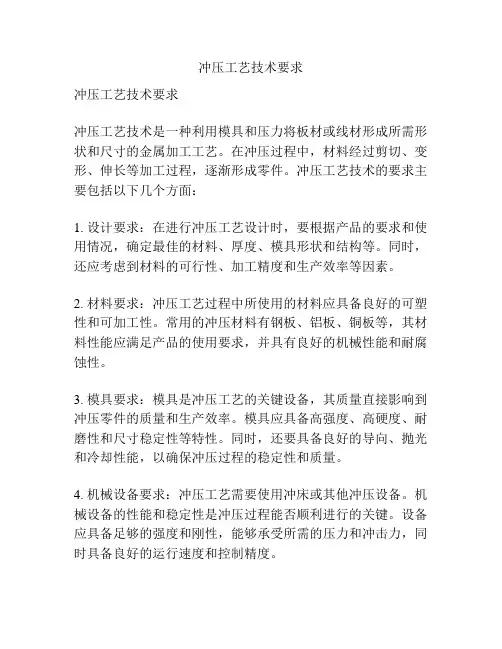

冲压工艺技术要求冲压工艺技术要求冲压工艺技术是一种利用模具和压力将板材或线材形成所需形状和尺寸的金属加工工艺。

在冲压过程中，材料经过剪切、变形、伸长等加工过程，逐渐形成零件。

冲压工艺技术的要求主要包括以下几个方面：1. 设计要求：在进行冲压工艺设计时，要根据产品的要求和使用情况，确定最佳的材料、厚度、模具形状和结构等。

同时，还应考虑到材料的可行性、加工精度和生产效率等因素。

2. 材料要求：冲压工艺过程中所使用的材料应具备良好的可塑性和可加工性。

常用的冲压材料有钢板、铝板、铜板等，其材料性能应满足产品的使用要求，并具有良好的机械性能和耐腐蚀性。

3. 模具要求：模具是冲压工艺的关键设备，其质量直接影响到冲压零件的质量和生产效率。

模具应具备高强度、高硬度、耐磨性和尺寸稳定性等特性。

同时，还要具备良好的导向、抛光和冷却性能，以确保冲压过程的稳定性和质量。

4. 机械设备要求：冲压工艺需要使用冲床或其他冲压设备。

机械设备的性能和稳定性是冲压过程能否顺利进行的关键。

设备应具备足够的强度和刚性，能够承受所需的压力和冲击力，同时具备良好的运行速度和控制精度。

5. 工艺参数要求：冲压工艺的实施需要合理的工艺参数和操作方法。

工艺参数包括冲程、冲次、冲液量、冲针直径等。

这些参数的合理设置可以提高冲压效果、减少能耗和生产成本。

6. 质量控制要求：冲压工艺过程中，对产品的质量和尺寸要求非常严格。

在冲压过程中，应对每个工序进行严格的检验和控制，及时发现和解决问题，以确保零件的质量和性能符合要求。

7. 安全要求：冲压工艺需要使用大量的机械设备和工具。

为了确保操作人员的安全，要进行必要的安全防护措施，并对操作人员进行安全培训。

同时，应检查和保养设备，确保设备的正常运行。

冲压工艺技术要求的主要目标是提高产品质量、降低生产成本、提高生产效率和保障操作人员的安全。

通过合理的冲压工艺设计和控制，可以提高产品的外观质量和工作性能，达到客户的要求，并在市场竞争中取得优势。

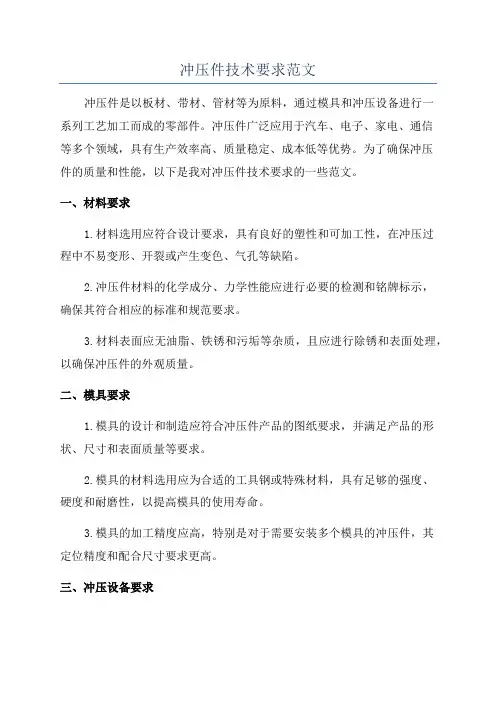

冲压件技术要求范文冲压件是以板材、带材、管材等为原料，通过模具和冲压设备进行一系列工艺加工而成的零部件。

冲压件广泛应用于汽车、电子、家电、通信等多个领域，具有生产效率高、质量稳定、成本低等优势。

为了确保冲压件的质量和性能，以下是我对冲压件技术要求的一些范文。

一、材料要求1.材料选用应符合设计要求，具有良好的塑性和可加工性，在冲压过程中不易变形、开裂或产生变色、气孔等缺陷。

2.冲压件材料的化学成分、力学性能应进行必要的检测和铭牌标示，确保其符合相应的标准和规范要求。

3.材料表面应无油脂、铁锈和污垢等杂质，且应进行除锈和表面处理，以确保冲压件的外观质量。

二、模具要求1.模具的设计和制造应符合冲压件产品的图纸要求，并满足产品的形状、尺寸和表面质量等要求。

2.模具的材料选用应为合适的工具钢或特殊材料，具有足够的强度、硬度和耐磨性，以提高模具的使用寿命。

3.模具的加工精度应高，特别是对于需要安装多个模具的冲压件，其定位精度和配合尺寸要求更高。

三、冲压设备要求1.冲压设备应具备一定的生产能力，能够满足冲压件的生产需求，同时具有稳定的性能和可靠的操作。

2.冲压设备操作人员应受过专业培训，熟悉设备的操作规程和安全操作要求。

3.冲压设备的维护保养应及时进行，定期检查和更换易损件，确保设备的正常运行和延长设备的使用寿命。

四、工艺要求1.冲压件的加工工艺应合理安排，包括材料的选取、切割、热处理、冲压、整形、表面处理等环节，以保证冲压件的尺寸精确和表面质量。

2.冲压件的加工过程应控制加工温度、冲压速度、冲压压力等参数，确保冲压件的加工质量。

3.对于特殊形状和质量要求较高的冲压件，应进行工艺试验和工艺评定，确保冲压件的稳定批量生产。

同时，应建立相应的工艺文件，便于工艺操作和质量控制。

五、质量要求1.冲压件的尺寸精确度应符合设计要求，并进行必要的检验记录，确保冲压件的尺寸和几何形状的一致性。

2.冲压件表面质量应平整、光洁，不应有划痕、凹陷和缺陷等不良现象。

模具设计制造技术要求一、总体要求设计和制造K综合车架增加的冲压件模具。

生产纲领：年产3万辆，双班制。

模具使用寿命30万次。

二、模具规格1.模具结构形式(1)模具结构形式为钢板式结构或框架式结构，所有尺寸及零部件：选用及加工均采用公制。

模具本体为钢板式结构：参照《中国机械工业标准模具卷》钢板模架标准进行设计，应保证模具的强度、钢度和外观质量。

材质为45号钢。

模具本体为框架式结构：模板选用（汽车冲模标准汇编）模架标准，材质为ZG45。

(2)导柱，导套采用压入式结构。

选用（汽车冲模标准汇编）QM1201、QM1221标准。

拉延模可采用导板导向，导板采用自润滑式导板。

(3)所有模具凸凹模工作部位局部或整体淬火后，不允许出现软点、烧伤、裂纹。

(4)模具图中应反映模具的进、出料方向，气顶杆位置，闭合高度。

(5)模具定位要操作方便、可靠，模具上、下模前端标记处明显。

(6)修边废料可以人工收集，易于拿取；废料不能滑出工作台，原则上采用废料盒装置，装入量应不小于80件废料。

废料盒要取放方便。

(7)拉延模和整形模要设置到底标记，左右合模件设置左右标记L、R；标记安装在模具上模上。

(8)起吊装置采用（汽车冲模标准汇编）QM标准，便于模具的起吊、翻转；设置上、下连接板。

(9)模具结构设计要便于工人操作，保证操作者人身、设备及模具安全。

(10)以上所述内容及其它未说明内容参阅（汽车冲模标准汇编）、（中国机械工业标准模具篇）。

2. 模具工作部位材料(1)拉延模：凸、凹模及压边圈采用Cr12MoV，整体淬火，其硬度不低于HRC55。

(2)修边冲孔落料模：a.修边刃口采用T10A，整体淬火，其硬度为HRC60±2；b.冲头采用Cr12MoV，球锁式快换冲头，对于特殊结构由会签时确定。

c.凹模套采用Cr12MoV甲方认可的标准凹模套（保证同轴度且具有互换性）凹模套的防转方法采用甲方认可的Φ4mm的防转销。

(3)弯曲成形模：凸凹模采用Cr12MoV。

冲压工艺技术要求一、冲压工艺参数控制：1.上冲臂和下冲臂的长度应适当，以保证冲裁件在冲裁过程中的稳定性。

2.冲裁速度应适当，既要保证冲裁质量和工艺要求，又要考虑生产效率。

3.冲裁时的液压系统应保持稳定，并且能够方便地进行调整。

二、模具设计与制造：1.冲压模具应具备足够的强度和刚度，能够承受冲压过程中产生的冲击负荷，并保持高精度。

2.冲压模具的导向系统应设置合理，以确保冲裁件的准确位置和尺寸。

3.冲压模具应具备良好的冷却系统，以防止模具过热。

三、冲压材料选择：1.冲压材料应具备良好的塑性变形能力和可靠的强度。

2.冲压材料应有足够的导热性，以便迅速排出冲裁过程中产生的热量。

四、冲压质量控制：1.冲裁件的尺寸公差应在允许范围内，并且保证其功能和装配的要求。

2.冲裁件的表面质量应达到要求，不得有明显的划痕、氧化等缺陷。

3.冲裁件的强度和硬度应符合设计要求，并通过必要的检验手段进行检测。

五、冲压设备维护与保养：1.冲压设备的润滑系统应良好运行，以保证设备的正常运转和寿命。

2.冲压设备的气动系统应经常检查，以确保气动元件的正常工作。

3.冲压设备的电气系统应保持良好的绝缘，以避免电气故障。

六、人员技术要求：1.冲压工艺技术人员应具备良好的技术素养和操作技能，能够准确理解和执行工艺要求。

2.冲压工艺技术人员应经常进行培训和学习，掌握新的冲压技术和设备。

总之，冲压工艺技术要求的目的是为了保证冲压件的质量、尺寸和功能要求，并提高生产效率和设备寿命。

只有按照冲压工艺技术要求进行操作和管理，才能保证冲压加工的顺利进行。

冲压模具制造检验技术要求
一、模具制造检验要求
1、模具制造检验应按现行《模具技术标准》、《模具检验规程》及有关设计图纸要求的规定进行。

2、模具制造须按有关行业标准要求进行原材料、零部件、夹具和模具本体的检验。

3、机加工工艺检验：定位精度、形体尺寸精度、表面质量及技术指标等，应按现行行业技术标准和相关技术文件要求进行检验。

4、焊接检验：焊接质量（焊接结构、焊接强度、焊接间隙及焊接良好状态的检验）应按现行行业技术标准要求进行检验。

5、表面处理检验：表面处理应按现行行业技术标准和有关文件要求进行检验，检验内容包括热处理、表面硬度、表面粗糙度、表面质量及技术要求等。

6、组合检验：应根据模具的复杂性、规格尺寸、结构、加工工艺及使用要求等进行检验。

检验内容包括互换检验、整体性检验、模具性能检验等。

7、其他检验：应按行业标准规定检验，其中包括模具包装检验、夹具和木模安全检验等。

二、模具制造检验结论
1、模具检验结论应按照《模具技术标准》和《模具检验规程》的要求确定，可以分为“合格”、“不合格”或“改进后合格”等级。

冲压模具设计规范
一、技术要求
1、模具加工精度要求
根据被冲片的尺寸和形状，冲压模具的加工精度应高于单位被冲片的尺寸允许偏差值。

2、安装位置要求
1)模具的安装位置应能满足冲压过程中被冲片的移动、弯曲和偏转等要求。

2)冲压模具的安装位置要符合模具本身结构特性的要求，如较大的连接件等。

3、设计要求
1)冲压模具的开动和停止应能稳定可靠，冲击力应能均匀分散。

2)对于较大型的冲压模具，应采用多点位置安装的方式，以达到均固的效果。

3)冲压模具的结构应能考虑冲压过程中被冲片反弹，扭曲和偏移的问题，确保正常冲压，减少模具损坏的可能。

4）冲压模具的结构应考虑冲压过程中的断层、弯曲和切缝等复杂问题，以确保被冲片的稳定性。

二、材料要求
1、原材料要求
1)冲压模具原材料应根据被冲片的材料特性、冲压工艺及模具的使用
寿命等因素确定，一般采用合金钢等。

2)冲压模具的原材料应考虑冲压过程中对其断裂、变形、冲击力以及
模具热处理等要求。

3)冲压模具的原材料质量应符合国家标准要求，保证模具的正常使用。

2、表面处理要求
冲压模具的表面处理要根据不同应用环境确定。

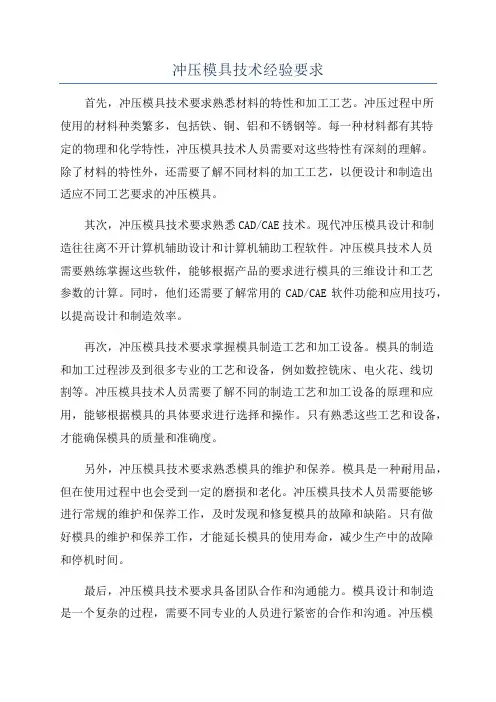

冲压模具技术经验要求首先，冲压模具技术要求熟悉材料的特性和加工工艺。

冲压过程中所使用的材料种类繁多，包括铁、铜、铝和不锈钢等。

每一种材料都有其特定的物理和化学特性，冲压模具技术人员需要对这些特性有深刻的理解。

除了材料的特性外，还需要了解不同材料的加工工艺，以便设计和制造出适应不同工艺要求的冲压模具。

其次，冲压模具技术要求熟悉CAD/CAE技术。

现代冲压模具设计和制造往往离不开计算机辅助设计和计算机辅助工程软件。

冲压模具技术人员需要熟练掌握这些软件，能够根据产品的要求进行模具的三维设计和工艺参数的计算。

同时，他们还需要了解常用的CAD/CAE软件功能和应用技巧，以提高设计和制造效率。

再次，冲压模具技术要求掌握模具制造工艺和加工设备。

模具的制造和加工过程涉及到很多专业的工艺和设备，例如数控铣床、电火花、线切割等。

冲压模具技术人员需要了解不同的制造工艺和加工设备的原理和应用，能够根据模具的具体要求进行选择和操作。

只有熟悉这些工艺和设备，才能确保模具的质量和准确度。

另外，冲压模具技术要求熟悉模具的维护和保养。

模具是一种耐用品，但在使用过程中也会受到一定的磨损和老化。

冲压模具技术人员需要能够进行常规的维护和保养工作，及时发现和修复模具的故障和缺陷。

只有做好模具的维护和保养工作，才能延长模具的使用寿命，减少生产中的故障和停机时间。

最后，冲压模具技术要求具备团队合作和沟通能力。

模具设计和制造是一个复杂的过程，需要不同专业的人员进行紧密的合作和沟通。

冲压模具技术人员需要能够与其他工程师、技术人员和操作人员进行有效的沟通，理解他们的需求和要求，并及时解决技术上的问题和困难。

只有团队合作和良好的沟通，才能保证模具设计和制造的顺利进行。

综上所述，冲压模具技术要求经验非常丰富。

冲压模具技术人员需要具备熟悉材料特性和加工工艺、掌握CAD/CAE技术、熟悉模具制造工艺和加工设备、了解模具的维护和保养，以及具备团队合作和沟通能力等多方面的知识和技能。

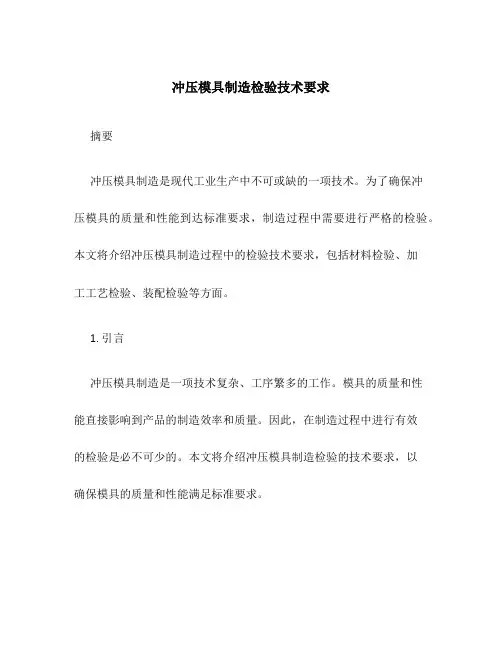

冲压模具制造检验技术要求摘要冲压模具制造是现代工业生产中不可或缺的一项技术。

为了确保冲压模具的质量和性能到达标准要求，制造过程中需要进行严格的检验。

本文将介绍冲压模具制造过程中的检验技术要求，包括材料检验、加工工艺检验、装配检验等方面。

1. 引言冲压模具制造是一项技术复杂、工序繁多的工作。

模具的质量和性能直接影响到产品的制造效率和质量。

因此，在制造过程中进行有效的检验是必不可少的。

本文将介绍冲压模具制造检验的技术要求，以确保模具的质量和性能满足标准要求。

2. 材料检验冲压模具制造的首要任务是选择适宜的材料。

材料的选择直接影响到模具的使用寿命和抗疲劳性能。

因此，在购置材料时，需要进行严格的材料检验。

2.1 材料强度检验材料的强度是决定模具耐用性的重要因素之一。

常用的检验方法有拉伸试验和硬度试验。

拉伸试验可以测定材料的屈服强度、抗拉强度和断裂伸长率等参数，通过比拟实测值和标准值判断材料的合格性。

硬度试验那么可以评估材料的硬度，常用的硬度试验方法有洛氏硬度试验、布氏硬度试验等。

2.2 材料化学成分检验材料的化学成分决定了它的性能特性。

通过化学成分检验可以确定材料中各元素的含量，以确保其符合标准要求。

常用的化学成分检验方法有光谱分析法、化学分析法等。

2.3 材料组织检验材料的组织对其性能有重要影响。

通过金相显微镜观察材料的组织结构，可以评估其合格性。

常见的材料组织检验方法有金相分析、扫描电镜观察等。

3. 加工工艺检验冲压模具制造过程中的加工工艺决定了模具的精度和尺寸精度。

为了确保加工工艺的准确性，需要进行相应的检验。

3.1 加工尺寸检验加工尺寸是冲压模具制造过程中最根本的要求之一。

通过比拟实际加工尺寸和设计尺寸，可以评估加工工艺的准确性。

常用的加工尺寸检验方法有量具测量、三坐标测量等。

3.2 外表粗糙度检验冲压模具的外表粗糙度对产品的质量和外观有着重要影响。

通过光学测量仪、外表粗糙度计等工具可以对模具外表的粗糙度进行检验，以确保其符合设计要求。

附件二：冲压模具制作技术要求1、基本要求1.1、基准体系：采用GD&T图规定的定位基准。

模具以设计基准点为主基准,保证设计、制造、检测基准三者相统一。

1.2、所有工艺方案图、模具图可采用2D或3D进行设计,文件类型为*.dwg或*.prt、*.CATPart格式；1.3、视图投影法：优先采用第一角法；1.4、图幅要求：最大采用A0号图纸图幅可加长；1.5、图型比例：1:1、1:2、1:3、1:4；1.6、图面文字：中文；1.7、尺寸表示：公制；1.8、标题栏和明细表：投标方的标准；1.9、上模画法和方向：翻转向右；1.10、对镶拼结构的镶块资料应单独出图,并标识清楚；2、工艺方案图及模具结构图2.1、工艺方案图2.1.1 能充分反映冲压零件各工序的工作内容、冲压方向、送料方向,以及各工序所使用压机的规格等；2.1.2 标示出各工序冲压方向、模具基准点、零件车身坐标值。

当冲压方向相对零件车身坐标发生旋转时,应注明清楚；2.1.3 各工序零件送出料方向及拉延工序补充部份的详细结构；2.1.4 拉延整形工序CH孔、到位标记位置；2.1.5 零件板材毛坯尺寸标注,中间工序的切边线；2.1.6 废料切刀的布置位置及切边、冲孔废料的排除方式；2.1.7 斜楔加工方向、加工范围；2.1.8 顶杆布置图、废料流向示意及方案图中各种符号说明。

2.1.9 标明零件材料利用率。

2.2、模具结构图2.2.1 模具图应充分表达模具的工作状态,反映零件的送出料方向、所用的压机型号、顶杆位置与顶杆行程等。

2.2.2 模具图应准确注明模具中心、机床中心。

模具中心应加注车身坐标系坐标值。

2.2.3 每工序模具图应有工序内容简图。

2.2.4 模具结构中含弹簧/氮气缸的应有弹力工作示意图。

2.2.5 模具使用斜楔机构的应做出斜楔行程图及斜楔断面图。

2.2.6 模具如果配备气缸顶出机构,模具图中应附加气路图。

2.2.7 工艺方案图、模具图及数模文件的命名规则如下：×××项目代号 -×××零件代号 -×××零件版本– OPx/y x表示10、20…；y表示总工序数,如共五序则为50 。

冲压工程师岗位要求一、岗位描述冲压工程师是制造业中非常关键的职位，负责设计和开发冲压工艺以及冲压模具。

他们需要通过分析产品设计和材料特性，制定冲压方案，并指导制造团队按照方案进行生产。

同时，冲压工程师还需要解决冲压过程中可能出现的问题，如材料变形、模具磨损等，确保冲压生产的质量和效率。

二、岗位要求1.专业知识：应具备扎实的机械设计和材料力学基础知识，熟悉冲压加工工艺和模具设计。

掌握CAD和CAM软件，能够进行3D设计和冲压模具的工程图制作。

了解ISO和TS16949等相关质量管理体系。

2.工程经验：至少有3年以上冲压工程师或相关领域的工作经验。

在冲压工艺设计、模具开发和生产管理等方面有一定的实际经验。

熟悉冲压设备的操作和维护。

3.问题解决能力：具备快速分析和解决问题的能力。

能够独立处理冲压过程中的技术问题，并提出改进意见。

熟练运用质量工具和方法，如FMEA、PDCA等，对冲压生产中的质量问题进行分析和改进。

4.沟通能力：具备良好的沟通能力和团队合作精神。

能够与产品设计师、制造人员和供应商进行有效的沟通，协调解决冲压工艺和模具方面的问题。

能够起草和撰写工艺文件和工程报告。

5.项目管理能力：具备项目管理经验，能够按时完成冲压项目并保持质量。

熟悉项目管理工具和方法，如甘特图、里程碑计划等。

能够合理安排资源和制定项目计划。

6.责任心和抗压能力：具备良好的责任心和抗压能力，能够承受工作压力并保持高效率和高质量的工作。

对工作有热情和追求卓越的态度。

7.学习能力：具备不断学习和提升自己的意识。

关注冲压行业的最新发展，学习新的工艺和技术。

参加培训和学术交流活动，提升自己在冲压工程领域的专业水平。

三、总结冲压工程师岗位要求对专业知识掌握扎实，具备丰富的工程经验和问题解决能力。

良好的沟通能力和团队合作精神是冲压工程师必备的技能。

此外，具备项目管理能力和学习能力也是成为一名优秀的冲压工程师所必需的。

在冲压行业发展迅速的今天，冲压工程师需要不断学习和提升自己，跟上行业的发展潮流，为企业的发展贡献自己的力量。

五金件冲压模具技术指标五金件冲压模具技术指标是决定模具质量和生产效率的关键因素。

在五金件冲压加工过程中，模具的设计和制造都必须符合一系列的技术指标，以确保产品的质量和生产的效率。

本文将一步一步解答五金件冲压模具技术指标的问题。

第一步：了解冲压模具的基本概念和工作原理冲压模具是一种用于将平板金属材料切割、成型和成组的工具。

模具通常由上模和下模组成，其中上模通常固定在冲床上，下模则固定在底座上。

在冲压过程中，金属材料被置于模具中，然后通过冲床的运动来对其施加力量，从而使其形成所需的形状。

第二步：了解冲压模具的设计原则冲压模具的设计必须考虑以下几个方面的因素：产品的形状和尺寸、材料的性质和加工要求、冲压设备的性能和限制。

模具设计必须具备良好的刚性和稳定性，以确保模具在冲压过程中能够承受高压和高速的冲击力。

第三步：了解五金件冲压模具的主要技术指标1. 模具材料：冲压模具通常由优质的合金工具钢制成，以具备良好的硬度、强度和耐磨性。

同时，模具材料还必须具备良好的热导性和导热性，以便在冲压中迅速散热。

2. 模具硬度：冲压模具的硬度对于保证其使用寿命和产品质量至关重要。

通常，模具的硬度应达到50-60 HRC，以确保模具在使用过程中能够承受高压和高速的冲击力。

3. 模具表面粗糙度：模具的表面粗糙度直接影响五金件的表面质量。

通常情况下，模具的表面粗糙度应控制在Ra0.4-0.8微米之间，以确保五金件的表面光滑度和尺寸精度。

4. 模具加工精度：模具的加工精度对于保证五金件的尺寸和形状精度至关重要。

通常，模具的尺寸精度应控制在±0.02-0.05mm之间，形状精度应控制在0.02-0.05mm之间，以确保所生产的五金件能够满足设计要求。

5. 模具寿命：模具寿命是指模具在使用过程中能够承受的冲击次数或冲压件数。

模具的寿命通常由模具材料、硬度和冲压条件等因素决定。

通常情况下，模具的寿命应能够达到10万次以上，以确保生产的经济效益和质量稳定。

冲压技术要求
冲压技术是一种通过金属板料，在模具的作用下，受到外力的作用而形成预期形状的金属成品的加工方法。

为保证冲压加工的质量和效果，需要满足以下要求：
1. 材料选择：冲压件的材料应具有良好的塑性和可加工性，通常选择具有良好延展性和可焊接性的金属材料，如钢、铝等。

2. 模具设计：模具是冲压加工中的核心设备，模具的设计应考虑产品的形状和尺寸要求，以及承受冲压力和磨损的能力。

模具的材料选择也很重要，一般使用硬质合金或工具钢。

3. 压力和速度控制：冲压加工需要对压力和速度进行精确控制，保证金属板料在受到压力时能均匀而稳定地变形，避免产生裂纹、皱纹等缺陷。

4. 表面处理：冲压件的表面处理是为了增强其耐腐蚀性、降低表面粗糙度、提高外观质量等。

常见的表面处理方法包括电镀、喷涂、喷砂等。

5. 质量控制：冲压加工过程中需要进行严格的质量控制，包括对原材料的检测、模具加工的精度控制、成品的尺寸、外观等质量指标的检测。

6. 工艺改进：冲压技术的发展需要不断进行工艺创新和改进，提高生产效率、减少能耗、改善产品质量等，如采用多工位冲压、自动冲压设备等。

7. 人员技术：冲压技术要求操作人员具备一定的技术水平和经验，能够熟练掌握冲压设备的操作和维护，处理一些常见的故障，确保加工效果和安全。

技术要求1.冲裁凸凹模刃口间隙不均匀度≤0.03mm;2.成形凸凹模刃口间隙不均匀度≤0.06mm；3.模具闭合时,长宽高尺寸为405×343×；模具开启时,卸料板行程为21.5mm；4.本模具采用开式压力机J23—63；5.检查各个活动机构是否适当,保证没有松动和卡死现象,导柱和导套之间的相对运动既能保持精度又无阻滞现象,模具的开合过程流畅；6.装配后进行试模验收,推出机构与其他零部件不得有干涉现象,制件质量要达到设计要求,不能有变形,如有不妥,修模再试；7.模具制造按GB2854—81“冷冲模架技术条件”和GB2870—81“冷冲模零件技术条件”的有关规定执行,模架按Ⅰ级精度验收；8.制件表面不平度≤0.15mm;技术要求1.冲裁凸凹模刃口间隙不均匀度≤0.03mm;2.成形凸凹模刃口间隙不均匀度≤0.06mm；3.模具闭合时,长宽高尺寸为405×343×；模具开启时,卸料板行程为21.5mm；4.本模具采用开式压力机J23—63；5.检查各个活动机构是否适当,保证没有松动和卡死现象,导柱和导套之间的相对运动既能保持精度又无阻滞现象,模具的开合过程流畅；6.装配后进行试模验收,推出机构与其他零部件不得有干涉现象,制件质量要达到设计要求,不能有变形,如有不妥,修模再试；7.模具制造按GB2854—81“冷冲模架技术条件”和GB2870—81“冷冲模零件技术条件”的有关规定执行,模架按Ⅰ级精度验收；8.制件表面不平度≤0.15mm;技术要求1.本模具为倒装落料拉深冲孔复合模,由于要求在凸缘上冲孔,故要在拉深完全完成的前提下进行冲孔.2.该模具闭合高度为233mm.3.本模具使用J21-25开式压力机.4.模具制造按照GB2854-81"冷冲模架技术条件"和GB2870-81"冷冲模零件技术要求"的有关规定执行.5.冲裁与拉深间隙都要均匀.冲裁双边间隙Zmin=0.1mm Zmax=0.14mm,拉深双边间隙Z=1.1mm6.导柱导套的轴线与模座上下面垂直公差为4级.。

冲压模具制作技术要求冲压模具是冲压工艺中使用的重要工具，其质量直接影响到冲压件的精度和质量。

因此，冲压模具制作技术要求较高，主要包括以下几个方面：一、模具设计要求：1.合理性原则：模具设计应考虑到冲压件的材料性质、形状、尺寸等因素，使模具结构合理、工作稳定。

2.精度要求：模具设计应考虑到冲压件的精度要求，合理设置定位、导向装置，并确保模具的定位精度以及冲压件的位置和尺寸精度。

3.可靠性要求：模具设计应考虑到使用寿命、可靠性等要求，并采用高强度、高耐磨材料制作。

4.便于加工和调试：模具设计应考虑到加工工艺、制造难度，以及调试和维修的便捷性。

二、模具制造要求：1.材料选用：模具材料应具有好的热处理性能、硬度、耐磨性和韧性，常用的材料有工具钢、合金钢等。

2.加工工艺：模具制造过程中应采用先进的加工工艺，包括车、铣、磨、电火花等工艺。

尤其是模具的加工精度和表面粗糙度要求较高。

3.系统模具加工：对于大型、复杂的模具，应采用CNC加工、数控加工等系统模具加工工艺，提高加工精度和效率。

4.热处理工艺：模具经过车削、铣削等加工后应进行热处理，以获得所需的硬度和韧性。

热处理过程要控制温度、时间等参数，并进行合理的淬火和回火处理。

5.表面处理：模具表面应进行合适的处理，以提高其耐磨性和抗腐蚀性。

常用的表面处理方法包括氮化、镀铬等。

三、模具调试和测试要求：1.模具调试：模具制造完成后，需要进行调试工作，包括模具的总装和零件的调试，以确保模具的正常使用和冲压件的质量。

2.测试和检验：模具制作完成后，需进行各项性能测试和质量检验，包括模具的尺寸测量、冲压件的检验等，以确保模具的性能和质量达到设计要求。

四、模具维护和保养要求：1.定期保养：模具在使用中需要定期进行维护和保养，包括润滑、清洁等，以延长模具使用寿命。

2.磨损修复：模具在使用中可能出现磨损和损坏，需要进行修复工作，包括砂轮修复、电火花修复等，保证模具的尺寸精度和使用寿命。

五金冲压件技术要求标准五金冲压件作为一种常见的零部件，广泛应用于汽车、家电、机械设备等各个领域，因此其技术要求标准显得尤为重要。

下面就五金冲压件的技术要求标准进行详细的阐述。

一、原材料选择五金冲压件的原材料选择对其质量起着决定性作用。

通常情况下，五金冲压件所选用的原材料应具有良好的塑性变形能力和焊接性能，能够满足强度要求，并具有良好的表面质量。

常见的五金冲压件原材料包括冷轧钢板、镀锌钢板、不锈钢板、铝合金板等。

在原材料的选择上，应根据产品的具体使用场景和要求来合理选择，以确保产品性能的稳定性和可靠性。

二、冲压工艺要求1.模具设计：五金冲压件的模具设计应考虑到冲压件的结构、尺寸精度、表面质量等因素，确保产品的一致性和稳定性。

2.冲压设备：应配备高精度、高稳定性的冲床设备，并保持设备的良好状态，确保冲压速度、压力等参数符合要求。

3.冲压工艺控制：应建立冲压工艺流程并进行严格控制，包括送料、定位、冲压、脱模等工序均应符合要求，以确保产品的尺寸精度和表面质量。

4.件型结构：五金冲压件的结构设计应合理，以确保产品的安装和使用性能，避免因工艺导致的变形或断裂等缺陷。

5.材料回弹控制：在冲压过程中要合理控制材料的回弹变形，确保产品尺寸精度和表面要求。

三、表面处理要求五金冲压件在生产过程中往往需要进行表面处理，以满足不同的使用要求。

常见的表面处理工艺包括镀锌、喷涂、电镀等。

在表面处理过程中，应确保处理层的厚度、附着力、耐腐蚀性等指标满足产品的要求。

四、质量检测要求1.尺寸检测：应建立尺寸检测标准，采用高精度的检测设备进行尺寸检测，确保产品的尺寸精度。

2.表面质量检测：应建立表面质量标准，采用目视、手感等方式对产品表面进行检测，并可借助检测仪器进行表面粗糙度、平整度等指标的检测。

3.力学性能检测：对五金冲压件的拉伸强度、屈服强度、延伸率等力学性能进行检测，以确保产品的使用性能。

4.包装运输：应建立包装标准，并对产品包装进行检测，以确保产品在运输过程中不受损。

冲压模具设计技术要求冲压模具是用于在冲压过程中将金属材料按照一定的形状和尺寸进行加工的工具。

冲压模具设计技术的要求是非常严格的，下面将详细介绍冲压模具设计技术的要求。

1.材料选择：冲压模具的材料应具有足够的硬度和强度，以确保模具的耐用性和使用寿命。

常用的冲压模具材料有工具钢、合金钢等。

2.结构设计：冲压模具的结构设计应合理，能够实现产品的精确加工，同时尽可能减少材料的浪费。

模具结构应简单、紧凑，易于安装和拆卸。

3.模具尺寸控制：冲压模具的尺寸控制非常关键，对于高精度和复杂的产品，模具尺寸控制的要求更高。

模具设计师应考虑材料的收缩率、弹性变形等因素，合理确定模具的尺寸。

4.全方位的加工能力：冲压模具应具有全方位的加工能力，能够适应不同形状、尺寸和材料的产品加工。

模具设计师应根据产品的要求，合理选择模具的结构和加工方式。

5.可靠的冷却系统：冲压模具在工作过程中会产生大量的热量，如果不能及时散热，不仅会导致模具的变形，还会影响产品的加工质量。

因此，冲压模具设计中应考虑合理的冷却系统，确保模具的稳定性和寿命。

6.合理的排屑方案：冲压过程中会产生大量的废料，如果不能有效地排出，就会影响模具的工作效率。

模具设计师应合理安排废料的排出方案，便于操作人员的操作和维护。

7.安全性和可维护性：冲压模具设计应考虑到操作人员的安全，避免因操作不当导致事故发生。

同时，冲压模具应具备可维护性，便于检修和更换损坏的部件。

8.尽量减少模具的使用成本：在冲压模具设计中，应尽量减少模具的使用成本，包括原材料成本、制造成本和维护成本等。

通过合理的结构设计和材料选择，可以有效降低模具的使用成本。

总之，冲压模具设计技术要求严格，设计师需要综合考虑材料、结构、尺寸控制、加工能力、冷却系统、废料排出、安全性和可维护性等多个因素，以确保模具的质量和使用寿命。

只有具备专业的技术知识和丰富的实践经验，才能设计出高质量、高效率的冲压模具。

第14章冲压模具标准及技术要求冲模标准是指在冲模设计与制造中应该遵循和执行的技术规范和标准。

制订冲模标准的意义有以下几个方面：1．可以缩短模具设计与制造周期因为模具结构及制造精度与冲压件的形状、尺寸精度以及生产的批量有关，所以冲模的种类繁多而且结构十分的复杂。

比如精密级进模的模具零件有时上百个（甚至更多），这样使得模具的设计与制造周期很长。

而实现模具标准化后，所有的标准件都可以外购，从而减化了模具的设计、减少了模具零件的制造工作量，最终的结构就是缩短了模具的制造周期。

2．有利于保证质量可以稳定和保证模具设计质量和制造中必须达到的质量规范，以保证冲压件的质量。

3．有利于模具的计算机辅助设计与制造模具技术标准使实现模具计算机辅助设计与制造的基础，可以这样说：没有模具标准化就没有模具的计算机辅助设计与制造。

4．有利于国际国内的交流与合作技术名词术语、技术条件的规范化、标准化将有利于国内、国际的商业贸易和技术交流，增强企业、国家的技术经济实力。

我国在模具行业中推广使用的模具标准是经国家技术监督局批准的国家标准（GB）和机械行业标准（JB）。

另外还有国际模具标准化组织ISO／TC29／SC8制订的冲模和成形模标准。

除此之外，由于我国一些企业从国外引进了大量级进模与汽车覆盖件模具，随着模具的引进，国外冲模标准也在我国一些企业中引用，如日本三住商事株式会议（MISUMI）的Face 标准，德国STRACK公司标准，美国DANLY公司标准等。

由于篇幅的原因，本篇只介绍常用的GB、JB及部分日本的Face标准。

14.1设计冲模时常用的标准我国已颁布的冲模技术标准见表14-1。

表14-1表14-1我国已颁布的冲模标准分类标准名称标准代号基础工艺质量1）冲模术语2）冲压件尺寸公差3）冲压件角度公差4）冲压件形状和位置未注公差5）冲压件未注公差尺寸极限偏差6）冲裁间隙7）冲模技术条件8）金属冷冲压件结构要素9）金属冷冲压件通用技术条件10）精密冲裁件通用技术条件GB/T8845-2006GB/T13914-2002GB/T13915-2002GB/T13196-2002GB/T15055-2007GB/T16743-1997GB/T14662-2006JB/T4378.1-1999JB/T4378.2-1999JB/T6958-1993设计冲压模具还应该执行和采用国家基础标准有：公差与配合标准；形状与位置公差；表面粗糙度标准；机械制图标准；尺寸及尺寸系列。
