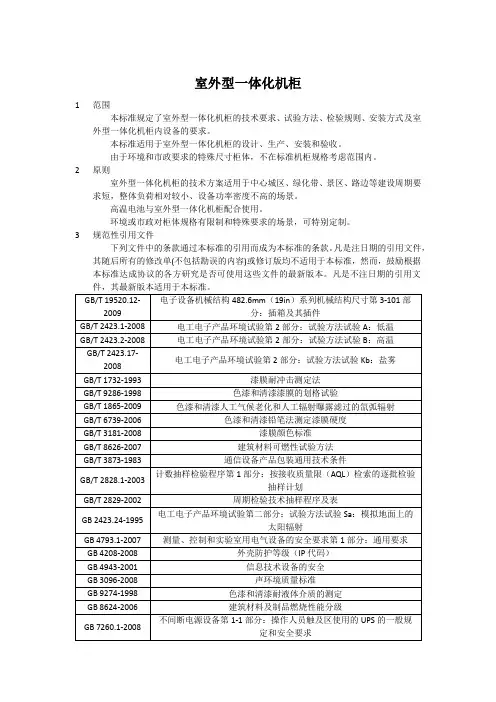

室外型一体化机柜1范围本标准规定了室外型一体化机柜的技术要求、试验方法、检验规则、安装方式及室外型一体化机柜内设备的要求。
本标准适用于室外型一体化机柜的设计、生产、安装和验收。
由于环境和市政要求的特殊尺寸柜体，不在标准机柜规格考虑范围内。
2原则室外型一体化机柜的技术方案适用于中心城区、绿化带、景区、路边等建设周期要求短，整体负荷相对较小、设备功率密度不高的场景。
高温电池与室外型一体化机柜配合使用。
环境或市政对柜体规格有限制和特殊要求的场景，可特别定制。
3规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文下列术语和定义适用于本标准3.1室外型一体化机柜是指直接处于气候影响下，由金属或非金属材料制成的，不允许操作者进入操作的柜体。
其内部集成开关电源系统、温控设备、交直流配电，并能安装蓄电池、通信系统设备及其他配套设备，能够为内部设备正常工作提供可靠的机械和环境保护。
3.2夹芯板制作机柜用的一种板材，其由面板和芯材组成。
3.3设备柜（舱）用于安装蓄电池以外的其它设备的机柜或机舱。
3.4电池柜（舱）用于安装蓄电池的机柜或机舱。
3.5机架用于安装设备或电源的支撑架。
3.6热交换器利用内外完全隔离的两个风道传递热量的散热装置。
3.7TEC空调利用珀尔贴效应，采用半导体芯片进行温度控制和调节的空调。
3.8加热组件为机柜提供加热功能的调温装置。
3.9馈线窗提供馈线进出的装置。
4基本要求4.1系统要求室外型一体化机柜的配套设备应以整体集成为原则，采用整站集成的技术方案，不同客户的设备原则上集中管理、集中放置，并适当保留扩容空间。
4.2环境条件4.2.1外部工作环境条件储运温度范围：-40℃～+45℃；4.2.2内部工作环境条件4.2.2.1温度a)设备柜（舱）柜内温度范围：0℃～35℃b)电池柜（舱）柜内温度范围：0℃～40℃1.1.1.1相对湿度配置空调的设备柜（舱）、电池柜（舱）内相对湿度：5%～80%。
4.3标准化室外型一体化机柜的组件、部件、零件、附属设备及其安装接口，应是标准的、通用的。
4.3.1结构要求机柜内部应设置4根或6根安装立柱，用于安装设备和固定层板。
安装立柱能够前后左右移动调节。
安装立柱的间距、孔距等机柜内部尺寸结构应满足《电子设备用机械结构件.482.6mm(19in)系列机械结构件的尺寸.第3-100部分:面板、辅助支架、底架、支架和机箱的基础尺寸》（IEC 60297-3-100-2008）和《电子设备用机械结构件.482.6mm(19in)系列机械结构件尺寸.第3-105部分:1U高底架用尺寸和设计方面》（IEC 60297-3-105-2008的要求。
4.3.2层板要求机柜内应根据用户需求配置层板，标准型层板承重≥40kg，加强型层板承重≥80kg。
层板应便于安装和拆卸，其安装高度和前后位置可以调节。
层板的固定方式可根据用户需求，使用螺丝或弹性插销、卡接部件等固定方式。
4.4机械性能要求室外型一体化机柜及部件，在试验前后应进行检查，不应出现以下缺陷：（1）出现影响形状、配合和功能的变形或损坏，如铰链、锁具、插销等功能损坏；（2）脱层、空洞、剥皮、粉化、分层、鼓泡、碎裂、翘曲、戳穿、损伤、永久变形；（3）涂层、密封等部位的膨胀、开裂、脱落；（4）门开关不灵活、不可靠；（5）门、门锁盖等活动部件不灵活、关（锁）不住、卡死；（6）芯材发泡导致的板平面变形；（7）安装件、紧固件的弯曲、松动、移位或损坏。
4.5布线要求机柜内部左右两侧各设置一条侧边扎线板或走线槽，分别用于通信线缆和电源线的布放与绑扎，所有线缆管理件设置应合理、充分、方便操作。
4.6外观与表面处理4.6.1涂层颜色机柜表面涂层颜色推荐使用白灰色（PANTONE 428C），如市政建设有特殊要求时，也可采用市政要求的颜色。
涂层应符合《漆膜颜色标准》（GB/T 3181-2008）中的要求。
4.6.2隔热涂层外观喷涂后的隔热涂层表面应连续、均匀，纹理与相应的标准样板保持一致，且无结瘤、缩孔、起泡、针孔、开裂、剥落、粉化、颗粒、流挂、露底、夹杂脏物等缺陷。
对于无喷涂处理的零件，外表面的光泽和纹理应均匀美观。
4.6.3涂层附着力室外型一体化机柜表面的涂层经附着力试验后，应满足GB/T 9286-1998表1中等级1的要求。
4.6.4涂层抗冲击室外型一体化机柜表面的涂层经抗冲击试验后，应无放射状裂纹、缺口等缺陷。
4.6.5涂层抗老化室外型一体化机柜表面的涂层经抗老化试验后，应符合涂层附着力和涂层抗冲击的要求。
4.6.6涂层耐溶剂室外型一体化机柜表面的涂层经耐溶剂试验后，目测表面不应出现失光、明显掉色和出现被擦拭的迹象。
4.6.7涂层耐低温室外型一体化机柜表面的涂层经耐低温试验后，目视检查涂层应不起泡、不剥落、无裂纹、无粉化、不变色、不收缩；按《油漆和清漆：横截面测试》（ISO 2409-1992）进行划格附着力试验时涂层附着力应无降低。
4.6.8丝印硬度室外型一体化机柜表面上丝印经硬度试验后，应没有涂膜损伤痕迹。
4.6.9丝印耐磨室外型一体化机柜表面上丝印经耐磨试验后，不应暴露底层或底材。
4.6.10丝印耐乙醇室外型一体化机柜表面上丝印经耐乙醇试验后，不应暴露底层或底材。
4.7结构要求4.7.1主体结构a)室外型一体化机柜分为两种基本功能柜：设备柜、电池柜，设备柜可安装通信设备、电源设备、配线设备（DDF、ODF）及其它备件/附件，电池柜可安装蓄电池，不同柜体根据内装设备的不同彼此独立控温；b)室外型一体化机柜内尺寸分两种规格，分别为（宽×深×高：≤800mm×≤800mm×1800mm）、（宽×深×高：≤800mm×≤800mm×1400mm）；c)机柜外形尺寸也可根据用户要求具体确定；d)顶部不允许积水；e)柜体应通过结构设计实现防水；f)柜体不能有从外部可直接拆卸的、影响自身使用和安全的结构。
4.7.2布线要求a)馈线可根据实际场景采取底部走线或通过馈线孔侧走线方式，其它外部线缆均采用底部走线方式；b)多室外型一体化机柜之间内部走线采用柜外底座走线方式；c)交流线、直流线、信号线、地线分开走线、分开绑扎；d)过线孔和开孔处应磨光，不能有毛刺锐角等伤人。
4.7.3设备柜a)打开门之后应能保证设备顺利安装和维护；b)支持19英寸标准机架，支持符合机柜内尺寸安装空间要求的其它各种设备的安装；c)应能够按用户要求提供满足RRU安装的内部支架（选件）；d)机柜内应能够根据用户要求配置移动油机接口（选件）；e)机柜应预留220V/10A维护插座1个。
4.7.4电池柜a)电池柜应有排氢装置，排氢孔面积应符合国标《不间断电源设备第1-1部分:操作人员触及区使用的UPS的一般规定和安全要求》（GB 7260.1-2008）附录N中的要求；b)电池柜应有防虫、鼠等龃齿类动物侵入的装置；c)电池柜应满足兼容业界多种主流规格蓄电池的安装；d)电池柜内应设置可供蓄电池抗震加固用的托盘、护栏（四面及顶部）及钢立柱，护栏上应在适当预留安装加固孔，钢立柱应在每1U距离上预留1个安装加固孔；e)电池柜内蓄电池抗震机架的抗震加固能力应符合《电信设备抗地震性能检测规范》（YD 5083-2005）及《通信用电源设备抗地震性能检测规范》（YD5096-2005）相关条款的规定。
4.7.5机柜板材室外型一体化机柜应采用夹芯板结构。
使用彩钢板时，基板厚度不小于0.5mm，芯材应选用隔热性、强度及稳定性、防火性较好的保温材料，厚度不应小于45mm，板材传热系数应不大于0.472W/（m2·K）。
使用钢板加绝热材料方式时，基板厚度不小于1mm，应选用隔热性、强度及稳定性、防火性较好的绝热材料，传热系数应不大于0.472W/ (m2·K) ，绝热材料与设备间应有防火材料，不应和设备直接接触。
4.7.6连接和紧固a)应使用有防松装置的螺纹连接作为承载连接。
室外型一体化机柜连接要牢固，不得有漏连、虚连现象；b)铆钉或铆固螺母应排列整齐，不允许有歪头、裂头及松动。
铆接面不允许有下凹、变形或破损。
4.7.7门和门限位装置a)机柜门应安装有门禁系统；b)开门角度>110°；c)开门方向：左开门或者右开门；d)门锁必须采用至少三点锁紧的专用防盗锁，防盗锁主锁舌部分需不小于20mm；可支持挂锁；e)低于1米的室外型一体化机柜如果不能采用三点锁紧的专用防盗锁，应提供其他防盗选件；f)门铰链采用内铰链方式，门采用内嵌式；g)门在处于“打开”状态时应具备限位功能；h)通风口应有一定倾角，防止雨水顺通风口进入机柜。
4.7.8系统风道根据设备柜安装设备的制热量及散热方式的不同，设计不同的风道及风量，以使机柜各处的温度均匀，每个设备得到充分的加热或制冷。
4.7.9起吊装置a)不允许将起吊装置穿过机柜内部进行起吊；b)机柜满载重量超过90kg时，应设计提吊装置，在安装说明中明确规定起吊要求，起吊装置的定位应确保机柜在移动过程中平稳、平衡；c)起吊装置经过提吊试验后，应无影响配合或功能的零部件变形或损坏。
4.8噪音要求在关门状态下，距离机柜门1.5m、离地1.2m高的位置，最大噪音应符合下列等级要求：一级：城市居住区域，昼间应小于60dB（A），夜间应小于50dB（A）；二级：其它区域，昼间应小于70dB（A），夜间应小于55dB（A）。
4.9照明及其他要求a)照明灯具采用LED，工作电压应采用直流-48V；b)设备柜中应配置1个可供插接安装、维护操作工具的220V电源插座，电源插座产品应符合3C认证。
5安全要求5.1接地保护a)机柜应设置接地排，接地排应采用具有防腐涂层的铜排，其截面积应不小于50mm2，并预留至少15个大小合适的连接螺孔和配备相应的螺丝；b)机柜必须接入室外接地系统，确保机柜及机柜内设备的接地安全，符合《无线基站防雷技术要求和测试方法》（YD/T 2324-2011）相关规定。
5.2防盗保护a)机柜的外壳门应安装防盗锁，固定机柜的螺栓必须是打开机柜门后才能安装和拆卸；b)柜体外金属板应具有足够的抗冲击强度，且内部应设有加强筋，采用彩钢板时，机柜外壳基板厚度不小于0.5mm，采用钢板加绝热材料方式时，基板厚度不小于1mm。
6防护要求6.1高温室外型一体化机柜应具有耐受55℃高温存储的能力，构成室外型一体化机柜的各种结构件、连接件和密封件等经55℃高温存储试验后，其机械性能应保持良好，满足本标准5.4的规定。
