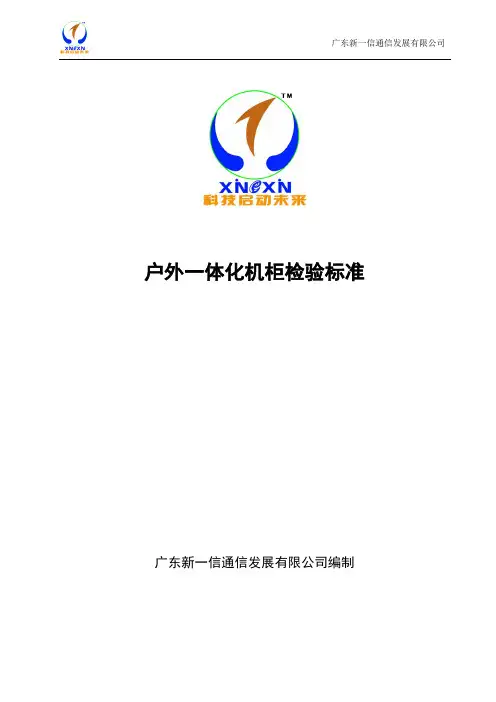

户外一体化机柜检验标准广东新一信通信发展有限公司编制户外一体化机柜检验标准本准备根据《YD/T1537-2006*通信系统用户外机柜一般要求》制定我公司生产的一体户外通信机柜品质检验标准。

1．适用范围：本标准适用于通信一体化机柜结构件的检验验收。

它是对那些在设计文件上未能详尽标列的或没有必要特别指出的基本性及常规性的技术要求进行的归纳和补充说明。

2．执行标准：YD/T1537-2006*通信系统用户外机柜一般要求GB-T 9286-1998 色漆和清漆漆膜的划格引用标准行业标准Q/DMBM307-1997: 检验抽样规则。

本标准应与设计文件上所标识的技术要求一起并列参照执行，对哪些超出标准规定的精度以外的条款，就由该设计者提出，品质部贯彻执行，也可在征求设计者同意基础上按本标准执行。

3. 柜体要求：3.1 外观与表面处理3.1.1 涂层外观喷涂后的涂层表面应连续、均匀，纹理与相应的标准样板保持一致，且无结瘤、缩孔、起泡、针孔、开裂、剥落、粉化、颗粒、流挂、露底、夹杂脏物等缺陷。

对于无喷涂处理的机柜，外表面的光泽和纹理应均匀美观。

3.1.2 涂层附着力机柜表面的涂层经附着力试验后，应满足《GB-T 9286-1998 色漆和清漆漆膜的划格》表1中等级1的要求。

3.1.3 涂层抗冲击机柜表面的涂层经抗冲击试验后，应无放射状裂纹、缺口等缺陷。

3.1.4 涂层抗老化机柜表面的涂层经抗老化试验后，应符合标准《YD/T1537-2006*通信系统用户外机柜一般要求》4.2.3条和4.2.4条的要求。

3.1.5 涂层耐溶剂机柜表面的涂层经耐溶剂试验后，目测表面不应出现失光、明显掉色和出现被擦拭的迹象。

3.2机柜外形尺寸按照本公司客户技术设计图纸尺寸要求进行检测。

4．结构要求4．1机柜主要由金属材料制件成。

非金属材料应变应无脱层、空洞等缺陷，经腐蚀性液体试验后无应力裂纹、无涂层剥落，无蜕皮、无颜色改变。

4．2所有机柜非金属材料应为自熄性材料；4．3机柜外观表面抗紫外线，经过模拟太阳辐射试验后，无裂、针孔、脱落、起泡现象；4．4机柜不允许采用无防松装置的螺纹连接作为结构和承载连接。

一体化塔房技术规范书1．前言本技术要求的编制依据是现行的国家标准、信息产业部发布的《YD/T1624-2007通信系统用室外机房》行业标准以及其它行业的相关标准。

编制目的是确保结构安全，提高一体化塔房产品的工程质量，进一步使产品标准化、通用化，促进通信建设的顺利进行。

本规程技术要求的各项规定适用于全省境内通信系统用室外一体化塔房建设。

产品除面板、天线等特殊要求外，其余性能均需满足此技术规范书要求。

2．技术标准2.1 YD/T 1624-2007 【通信系统用室外机房】2.2 GB/T2406-93 塑料燃烧性能试验方法氧指数法2.3 GB2423.9-2001 电工电子产品环境试验第2部分：试验方法，试验Cb;设备用恒定湿热2.4 GB2423.16-1999 电工电子产品环境试验第2部分：试验方法，试验J和导则：长霉2.5 GB/T2423.17-93 电工电子产品基本环境试验规程试验Ka;盐雾试验方法2.6 GB2423.15-2000电工电子产品环境试验第2部分：试验方法试验Ke：流动混合气体腐蚀试验2.7 GB/T2828.1-2003 计数抽样检验程序第1部分：按接受质量限（AQL）2.8 GB/T3181-1995 漆膜颜色标准2.9 GB4208-93 外壳防护等级（IP代码）2.10 GB8624-1997 建筑材料燃烧性能分级方法2.11 GB8810 硬质泡沫塑料吸水率试验方法2.12 GB8813 硬质泡沫塑料压缩试验方法2.13 GB10294-88 绝热材料稳态热阻及有关特性的测定防护热板法2.14 GB/T14623-93 城市区或环境噪声测量方法2.15 GB/T17742-1999 中国地震烈度表2.16 GA/T73-94 机械防盗锁3.术语和定义3.1通信系统用室外一体化塔房将通信主设备、配线、电源、空调、铁塔、抱杆等配套设备组合为一体，具有功能齐全、配置灵活、防盗功能强大、可移动和工程建设快捷方便、经济实惠等特点，直接处于外界气候影响下，为内部通信设备提供机械和环境保护，并允许经授权的人员进入操作的舱体，以下简称“一体化塔房”。

户外机柜技术规范书户外机柜技术规范1 适用范围本规范规定了户外机柜的定义、技术性能指标、试验方法、检验规则、包装、运输和贮存的要求。

2 引用标准下列文件中的条款经过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GA/T 73-1994 《机械防盗锁》GB/T 1732-1993 《漆膜耐冲击测定法》GB/T 2423.2- 《电工电子产品环境试验第2部分: 试验方法试验B: 高温》GB/T 2423.17-1993 《电工电子产品基本环境试验规程试验Ka: 盐雾试验方法》GB/T 2423.24-1995 《电工电子产品环境试验第2部分: 试验方法试验Sa: 模拟地面上的太阳辐射》GB/T 2828.1- 《计数抽样检验程序第1 部分:按接收质量限(AQL)检索的逐批检验抽样计划》GB/T 3181-1995 《漆膜颜色标准》GB/T 3873-1983 《通信设备产品包装通用技术条件》GB 4208-1993 《外壳防护等级(IP代码)》GB 4793.1-1995 《测量、控制和试验室用电气设备的安全要求第1部分: 通用要求》GB/T 5700-1985 《室内照明测量方法》GB/T 9286-1998 《色漆和清漆漆膜的划格试验》GB/T 18663.1- 《通信设备机械结构、公制系列和英制系列的试验第1 部分：有源箱、机架、插箱和机箱的气候、机械试验及安全要求》GB/T 19183.5- 《电子设备机械结构户外有源箱第3部分:有源箱和柜体的气候、机械试验及安全要求》GB/T 14715-1993 《信息技术设备用不间断电源通用技术条件》GB/T 16821－1997 《通信用电源设备通用试验方法》YD/T 122-1997 《邮电工业产品铭牌》YD/T 282－《邮电通信设备可靠性通用试验方法》YD/T 585-1999 《通信用配电设备》YD/T 731 《通信用高频开关整流器》YD/T 799- 《通信用阀控式密封铅酸蓄电池》YD/T 944-1998 《通信电源设备的防雷技术要求和测试方法》YD/T 1074—《通信用交流稳压器》YD/T 1095- 《通信用不间断电源——UPS》YD/T 1360- 《通信用阀控式密封胶体蓄电池》YD/T 5098- 《通信局(站)防雷与接地工程设计规范》YD/T 5186- 《通信系统用室外机柜安装设计规定》IEC/TS 61587-3-1999 《电子设备的机械结构.IEC 60917和IEC 60297试验.第3部分:有源箱、支架及辅助框架的电磁屏蔽性能试验》3 相关释义3.1 户外机柜应用于通信系统，直接处于户外气候环境条件下，内部可集成通信电源、交直流配电、温控、监控、防雷接地等系统功能，各集成模块若发生故障可单独更换，为内部通信设备提供机械和环境保护的柜体。

目录1.目的 (2)2 适用范围 (2)3 定义与术语 (2)3.1 缩略语释 (2)3.2 产品表面等级的定义 (2)3.3 各等级面的划分： (2)4 外观检验条件 (3)4.1 检验原则： (3)4.2 目测检验条件 (3)4.3 检测面积划分 (3)5 可接受的缺陷标准 (4)5.1 缺陷定义 (4)5.2 可接受范围 (5)6 机柜其他标准 (6)6.1 机柜配合 (6)6.2 零配件要求 (6)7.0喷涂色板制作 (6)7.1制作喷涂色板目的 (6)7.2色板制作标准 (7)7.3保存 (7)8.0性能测试 (7)8.1制作性能破坏测试件 (7)8.2附着力测试 (7)8.3 硬度检验 (7)8.4耐冲击试验 (7)8.5漆膜厚度 (7)9.0尺寸检验 (7)10、其它事项 (7)11、附件不良图片 (8)1 目的规范喷涂、机柜外观检验标准，确保机柜产品符合客户品质的要求。

2 适用范围适用于本公司生产或者外协所有项目用机柜通用外观检验。

3 定义与术语3.1 缩略语解释3.1.1 产品：指处于即将向客户发货状态下的物品，如机壳、模块、散件、整机等。

3.1.2 外观：指产品上任何可看见的表面的外貌。

3.1.3 金属表面：指电镀、氧化、钝化、抛光以及金属压铸面等表现为金属质感的表面；区别于喷涂、塑料等非金属表面。

3.1.4 拉丝：是一种砂带磨削加工，通过砂带对金属表面进行磨削加工，去除金属表面缺陷，并形成具有一定粗糙度、纹路均匀的装饰表面。

3.1.5 挂具印：指喷涂、电镀、或氧化等表面处理生产过程中，因装挂用辅助工具的遮挡而使其与零件相接触的部位局部无膜层的现象。

3.2 产品表面等级的定义结构产品的表面外观等级划分为四个级别：A 级、B 级、C 级和D 级。

各级的详细定义如下；各等级面的具体划分参见图1～图3，以下为理论上的定义，实际以图纸上的标示为准。

3.2.1 A级表面：在产品正常工作状态下，能直接正视到的表面。

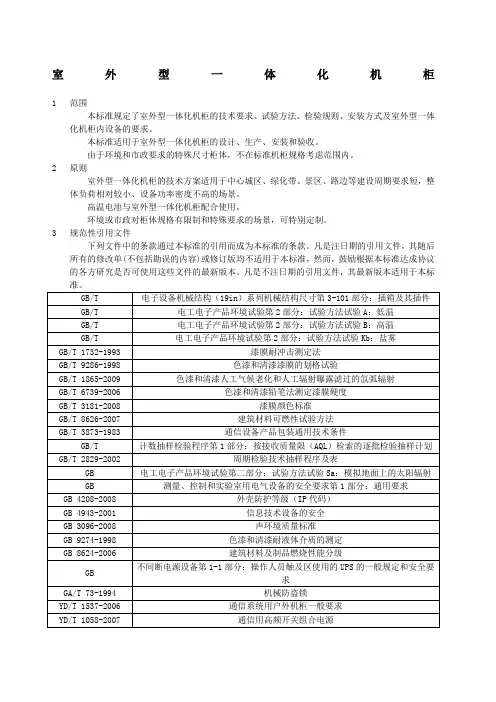

室外型一体化机柜1范围本标准规定了室外型一体化机柜的技术要求、试验方法、检验规则、安装方式及室外型一体化机柜内设备的要求。

本标准适用于室外型一体化机柜的设计、生产、安装和验收。

由于环境和市政要求的特殊尺寸柜体，不在标准机柜规格考虑范围内。

2原则室外型一体化机柜的技术方案适用于中心城区、绿化带、景区、路边等建设周期要求短，整体负荷相对较小、设备功率密度不高的场景。

高温电池与室外型一体化机柜配合使用。

环境或市政对柜体规格有限制和特殊要求的场景，可特别定制。

3规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标1术语、定义和缩略语下列术语和定义适用于本标准3.1室外型一体化机柜是指直接处于气候影响下，由金属或非金属材料制成的，不允许操作者进入操作的柜体。

其内部集成开关电源系统、温控设备、交直流配电，并能安装蓄电池、通信系统设备及其他配套设备，能够为内部设备正常工作提供可靠的机械和环境保护。

3.2夹芯板制作机柜用的一种板材，其由面板和芯材组成。

3.3设备柜（舱）用于安装蓄电池以外的其它设备的机柜或机舱。

3.4电池柜（舱）用于安装蓄电池的机柜或机舱。

3.5机架用于安装设备或电源的支撑架。

3.6热交换器利用内外完全隔离的两个风道传递热量的散热装置。

3.7TEC空调利用珀尔贴效应，采用半导体芯片进行温度控制和调节的空调。

3.8加热组件为机柜提供加热功能的调温装置。

3.9馈线窗提供馈线进出的装置。

4基本要求4.1系统要求室外型一体化机柜的配套设备应以整体集成为原则，采用整站集成的技术方案，不同客户的设备原则上集中管理、集中放置，并适当保留扩容空间。

4.2环境条件4.2.1外部工作环境条件储运温度范围：-40℃～+45℃；4.2.2内部工作环境条件4.2.2.1温度a)设备柜（舱）柜内温度范围：0℃～35℃b)电池柜（舱）柜内温度范围：0℃～40℃1.1.1.1相对湿度配置空调的设备柜（舱）、电池柜（舱）内相对湿度：5%～80%。

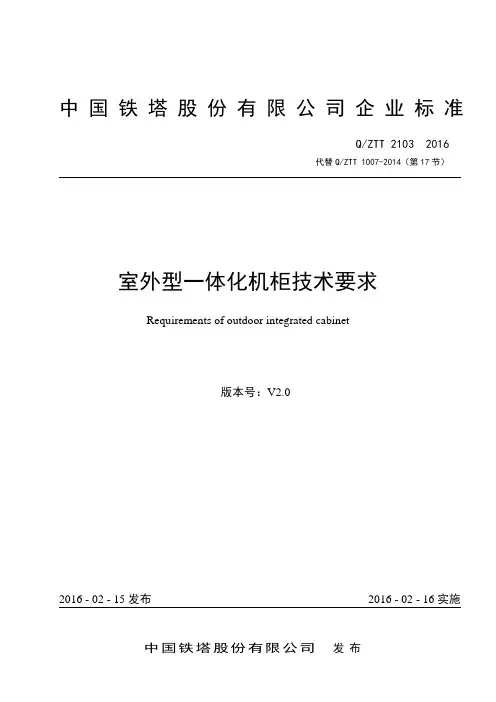

中国铁塔股份有限公司企业标准Q/ZTT 2103—2016代替Q/ZTT 1007-2014（第17节）室外型一体化机柜技术要求Requirements of outdoor integrated cabinet版本号：V2.02016 - 02 - 15发布2016 - 02 - 16实施目次前言 (IV)1范围 (1)2规范性引用文件 (1)3术语和定义 (2)4配置原则及方式 (4)4.1应用场景 (4)4.2配置原则 (4)4.3配置模式 (4)5室外柜技术要求 (8)5.1一般技术要求 (8)5.2柜体技术要求 (11)5.3温控设备技术要求 (14)5.3.1压缩机空调 (15)5.3.2热交换器 (15)5.3.3 TEC空调 (16)5.3.4加热组件 (16)5.3.5备用直流风扇（可选） (17)5.3.6通讯 (17)5.4其他技术要求 (18)5.4.1动力环境监控设备安装导轨 (18)5.4.2通信与位置服务模块天线安装架 (20)5.4.3电源及照明 (21)6配套及附属设施 (21)6.1蓄电池组 (21)6.2开关电源 (21)6.3遮阳棚（可选） (21)6.4防盗围栏（可选） (22)7接地 (22)8安装方式 (23)9使用寿命 (23)10标志、包装、运输和贮存 (23)10.1标志 (23)10.2包装 (24)10.3运输和贮存 (24)附录 A（参考性附录）典型系统室外型一体化机柜配置参考表（4G） (25)附录 B（参考性附录）典型系统室外型一体化机柜配置参考表（2G） (26)附录 C（参考性附录）室外型一体化机柜温控系统推荐配置要求 (27)C.1设备柜（舱）温控系统配置要求 (27)C.2温控系统推荐配置 (27)C.2.1 800×800×1800内尺寸室外柜温控系统 (27)C.2.2 800×800×1400室外柜温控系统 (27)C.2.3 650×650室外柜温控系统 (27)附录 D（资料性附录）《全国主要城市所处气候分区表及中国建筑气候区划分》 (31)附录 E（资料性附录）不宜使用室外型一体化机柜的场景 (33)E.1不宜使用室外型一体化机柜的场景 (33)前言本标准依据相关国家标准和行业标准，结合实际建设情况，提出了中国铁塔股份有限公司室外型一体化机柜的技术要求，为中国铁塔股份有限公司基站建设提供技术依据。

示范工程室外站点验收要点一、机房环境1、外电引入1.1交流电输入要求提供稳定的三相交流电输入（一体化室外机柜站允许采用单相交流电），其单相的输入电压允许波动范围是187V～242V。

市电不稳定的安装交流稳压器。

1.2市电引入新建基站要求引入一路不小于三类的市电电源，市电总开关的容量及电表容量须根据设计院设计来验收，在符合设计要求的情况下，要求机房内所有设备运行稳定，不跳闸，交流市电引入采用不小于4×35mm2截面的铜芯电力电缆。

1.3交流配电箱交流配电箱采用壁挂式配电箱，容量按远期负荷考虑，输入开关要求不小于100A(一体化室外机柜不小于63A)，电力计量表根据当地供电部门要求安装。

2、机房环境2.1机房温湿度(1)要求机房内空调设置为28度。

机房应配有温度计和温度告警设备。

(2)要求机房保持干燥，机房湿度在15%～80%范围内，并且配有湿度计和湿度调节设备 (如空调、抽湿机)。

(3)小机房基站可视乎实际情况选择适当的降温措施，以保证机房温度控制在设备允许的范围内。

2.2机房照明(1)照明电应与工作电(设备用电及空调用电)分开布放。

(2)机房内配置应急灯。

当正常照明系统故障时，应急灯能提供应急照明。

(3)不允许有太阳光直射进机房。

如有窗户，必须用遮光纸进行避光处理或用水泥、砖将窗户封闭。

(4)机房内需配置人字铝梯，以方便基站维护。

2.3环境卫生(1)要求机房整洁干净，没有灰尘及杂物。

工程剩余材料要堆放整齐，并附有余料清单。

同时，需要时可在机房显眼处安装必要的警示牌。

(2)必要的清洁工具，比如扫把、拖把、水桶、垃圾铲等俱全。

2.4 机房防火防水(1)对机房进行改造时，只可进行为满足机房电气要求的修缮，而且需采用不透光，不燃或阻燃的满足防火要求的材料。

(2)对于电力线、传输线、接地线、空调管、馈线等进线口，须用防火泥、防火板进行密封，如用套管时可用水泥密封，要求密封处平整，无缝隙。

(3)要求机房靠门处配置有灭火器。

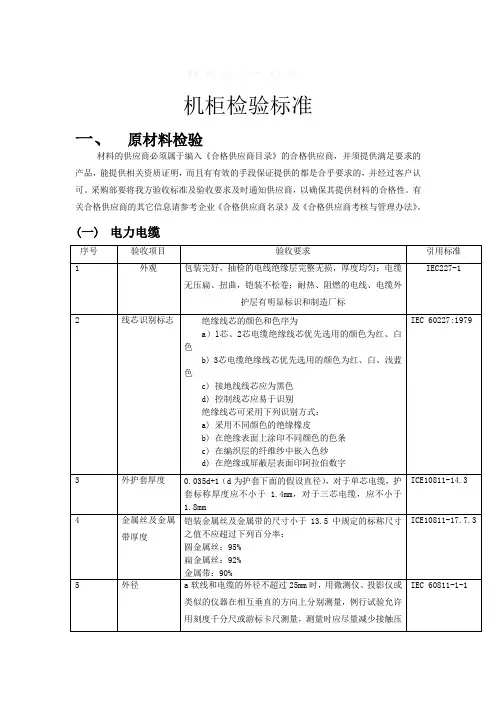

机柜检验标准一、原材料检验材料的供应商必须属于编入《合格供应商目录》的合格供应商，并须提供满足要求的产品，能提供相关资质证明，而且有有效的手段保证提供的都是合乎要求的，并经过客户认可。

采购部要将我方验收标准及验收要求及时通知供应商，以确保其提供材料的合格性。

有关合格供应商的其它信息请参考企业《合格供应商名录》及《合格供应商考核与管理办法》。

(一)电力电缆序号验收项目验收要求引用标准1 外观包装完好，抽检的电线绝缘层完整无损，厚度均匀；电缆无压扁、扭曲，铠装不松卷；耐热、阻燃的电线、电缆外护层有明显标识和制造厂标IEC227-12 线芯识别标志绝缘线芯的颜色和色序为a）l芯、2芯电缆绝缘线芯优先选用的颜色为红、白色b) 3芯电缆绝缘线芯优先选用的颜色为红、白、浅蓝色c) 接地线线芯应为黑色d) 控制线芯应易于识别绝缘线芯可采用下列识别方式：a) 采用不同颜色的绝缘橡皮b) 在绝缘表面上涂印不同颜色的色条c) 在编织层的纤维纱中嵌入色纱d) 在绝缘或屏蔽层表面印阿拉伯数字IEC 60227:19793 外护套厚度0.035d+1（d为护套下面的假设直径），对于单芯电缆，护套标称厚度应不小于 1.4mm，对于三芯电缆，应不小于1.8mmICE10811-14.34 金属丝及金属带厚度铠装金属丝及金属带的尺寸小于13.5中规定的标称尺寸之值不应超过下列百分率：圆金属丝：95%扁金属丝：92%金属带：90%ICE10811-17.7.35 外径a软线和电缆的外径不超过25mm时，用微测仪、投影仪或类似的仪器在相互垂直的方向上分别测量，例行试验允许用刻度千分尺或游标卡尺测量，测量时应尽量减少接触压IEC 60811-1-1缆的绝缘性能、导电性能和阻燃性能，除与几何尺寸有关外，更重要的是与构成的化学成份有关，在进场验收时无法判定的，要送有资质的试验室进行检测。

(二)电柜高低压成套配电柜、蓄电池柜、不间断电源柜、控制柜（屏、台）及动力、照明配电箱（盘）应符合下列规定：1.查验合格证和随带技术文件，实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志，不间断电源柜有出场试验记录；外观检查：有铭牌，柜内元器件无损坏丢失、接线无脱落焊，蓄电池柜内电池壳体无碎裂、漏液，充油、充气设备无泄露，涂层完整，无明显碰撞凹陷2.成套配电柜、屏、台、箱、盘在运输过程中，因受振动使螺栓松动或导线连接脱落焊是经常发生的，进场验收时应重点检查，以利采取措施，使其正确复位3.电柜的金属框架及基础型钢必须接地或接零可靠，装有电气的可开启的门，门和框架的接地端子应用裸编织铜线连接且有标识。

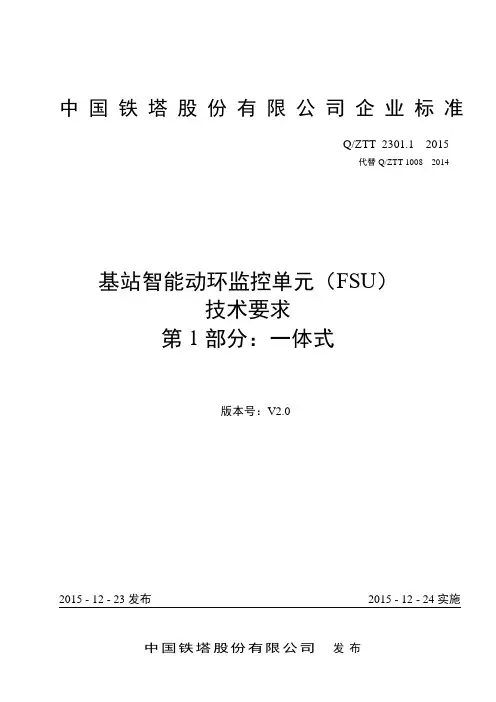

中国铁塔股份有限公司企业标准Q/ZTT 2301.1—2015代替Q/ZTT 1008—2014基站智能动环监控单元（FSU）技术要求第1部分：一体式版本号：V2.02015 - 12 - 23发布2015 - 12 - 24实施目次前言 (IV)1范围 (1)2规范性引用文件 (1)3术语和定义 (2)4总体技术要求 (4)5硬件技术要求 (4)5.1基本要求 (4)5.2环境适应性 (6)5.3电磁耐受（EMC）能力 (7)5.4电磁干扰（EMI） (7)5.5其他要求 (8)6软件技术要求 (8)6.1基本要求 (8)6.2B接口通信协议 (9)6.3A接口通信协议 (10)6.4调测软件 (10)6.5数据处理 (10)6.6基站图片监控 (11)6.7告警关联过滤及延时 (11)6.8FSU重启机制 (11)6.9网络安全 (11)7其他技术要求 (12)7.1接口精度 (12)7.2自动升级 (12)7.3可靠性 (13)8其他元器件 (13)8.148V蓄电池监测单元（2V单体） (13)8.248V蓄电池监测单元（12V单体） (13)8.3烟雾探测器 (14)8.4温湿度变送器 (15)8.5水浸电极式 (15)8.6微波和被动红外复合入侵探测器 (16)8.7网络摄像头 (17)8.8智能门禁系统 (19)8.9通信及位置服务模块 (19)9统一编码及命名规范 (19)附录 A（资料性附录）FSU监控对象及监控内容 (20)附录 B（资料性附录）告警关联过滤及延时规则 (21)B.1市电故障告警过滤规则 (21)B.2红外告警过滤规则 (22)B.3高频次告警处理规则 (22)B.4告警延时（包括告警恢复延时） (23)附录 C（规范性附录）FSU重启机制技术要求 (24)C.1公网拨号判据及时间要求 (24)C.2VPN拨号判据及时间要求 (24)C.3FSU重启机制流程图 (24)C.4FSU重启机制最长时序图 (24)C.5其他要求 (24)前言依据相关国家标准和行业标准，结合中国铁塔股份有限公司基站动环监控系统的建设目标，提出基站智能动环监控单元（FSU）等设备的技术要求，为中国铁塔股份有限公司基站动环监控系统的建设提供技术依据。

一体化塔房技术规范书1．前言本技术要求的编制依据是现行的国家标准、信息产业部发布的《YD/T1624-2007通信系统用室外机房》行业标准以及其它行业的相关标准。

编制目的是确保结构安全，提高一体化塔房产品的工程质量，进一步使产品标准化、通用化，促进通信建设的顺利进行。

本规程技术要求的各项规定适用于全省境内通信系统用室外一体化塔房建设。

产品除面板、天线等特殊要求外，其余性能均需满足此技术规范书要求。

2．技术标准2.1 YD/T 1624-2007 【通信系统用室外机房】2.2 GB/T2406-93 塑料燃烧性能试验方法氧指数法2.3 GB2423.9-2001 电工电子产品环境试验第2部分：试验方法，试验Cb;设备用恒定湿热2.4 GB2423.16-1999 电工电子产品环境试验第2部分：试验方法，试验J和导则：长霉2.5 GB/T2423.17-93 电工电子产品基本环境试验规程试验Ka;盐雾试验方法2.6 GB2423.15-2000电工电子产品环境试验第2部分：试验方法试验Ke：流动混合气体腐蚀试验2.7 GB/T2828.1-2003 计数抽样检验程序第1部分：按接受质量限（AQL）2.8 GB/T3181-1995 漆膜颜色标准2.9 GB4208-93 外壳防护等级（IP代码）2.10 GB8624-1997 建筑材料燃烧性能分级方法2.11 GB8810 硬质泡沫塑料吸水率试验方法2.12 GB8813 硬质泡沫塑料压缩试验方法2.13 GB10294-88 绝热材料稳态热阻及有关特性的测定防护热板法2.14 GB/T14623-93 城市区或环境噪声测量方法2.15 GB/T17742-1999 中国地震烈度表2.16 GA/T73-94 机械防盗锁3.术语和定义3.1通信系统用室外一体化塔房将通信主设备、配线、电源、空调、铁塔、抱杆等配套设备组合为一体，具有功能齐全、配置灵活、防盗功能强大、可移动和工程建设快捷方便、经济实惠等特点，直接处于外界气候影响下，为内部通信设备提供机械和环境保护，并允许经授权的人员进入操作的舱体，以下简称“一体化塔房”。

铁塔检验验收细则(一)铁塔检验细则一般要求(1) 铁塔基础应符合工程设计要求。

(2) 铁塔构件如有变形应在安装前进行矫正，但当环境温度低于-16C时，不得对构件进行冷矫正。

(3) 铁塔高度、平台、加挂支柱的安装高度及位置等均应符合工程设计要求。

(4) 铁塔垂直度应符合工程设计要求，铁塔中心轴线倾斜度允许偏差小于等于1/1500。

(5) 铁塔连接螺栓应符合下列要求：1）与铁塔基础连接的构件螺栓必须双螺母。

2）接螺栓应顺畅穿入，不得强行敲击。

当孔位偏差小于等于3mm时可打开冲后再穿入螺栓，螺栓穿向应一致。

3）螺母拧紧后螺栓外露丝扣为3～5扣。

4）螺母坚固应符合工程设计的力矩要求：a. 用力矩搬手检查力矩应符合工程设计要求值。

b. 铁塔全部连接螺栓均应做防松处理。

(6) 铁塔防腐层质量检验：1) 塔必须涂底漆（但构件连接法兰盘的接触面严禁涂漆），涂漆应均匀，无流痕、无气泡、不掉皮。

2) 镀层塔的镀层应均匀，不起泡、不翘皮、无返锈现象。

3) 用0.25kg的小锤轻击铁截构件时，防腐层不得脱落。

4) 塔靴紧固螺栓应按工程设计要求做防腐处理。

(7) 避雷针安装位置及高度应符合工程设计要求，避雷针安装牢固、端正，允许垂直偏差小于等于5‰（与避雷针高度比较）。

(8) 防雷保护接地电阻阻值应符合工程设计要求。

(9) 铁塔航空标志灯的安装应符合工程设计要求或航空部门的相关规定。

拉线塔(1) 拉线塔的拉线地锚埋设应符合工程设计要求：1) 地锚埋设深度允许偏差±50mm。

2) 地锚出土点位置允许偏差±50mm。

3) 埋设地锚的回填土应夯实，土堆整齐，地锚柄自然顺直。

(2) 铁塔两层拉线之间的弯曲度应符合工程设计要求。

(3) 拉线双螺旋调好后，螺杆端距螺旋内口尺寸要求：1) 高度小于80m的铁塔，应在20～30mm之内。

2) 高度在80m以上的铁塔，应在20～60mm之内。

自立式铁塔(1) 铁塔基础必须符合下列要求：1) 基础位置和高度应符合工程设计要求。

中国铁塔股份有限公司企业标准Q/ZTT 2102—2016代替Q/ZTT 1006-2014（第4.2节）彩钢板机房、一体化（集装箱）机房技术要求Performance requirements of Color steel plate room and Container room版本号：V2.02016 - 05 - 25发布2016 - 05 - 26实施目次前言 (III)1范围 (1)2规范性引用文件 (1)3术语和定义 (2)4环境要求 (2)4.1外部工作条件 (2)4.2内部工作条件 (3)5机房技术要求 (3)5.1基本规定 (3)5.2建筑设计 (3)5.3结构设计 (9)5.4电气设计 (11)5.5防雷与接地 (11)5.6安装方式 (12)5.6.1彩钢板机房 (12)5.6.2一体化（集装箱）机房 (12)6机房标准化设计 (13)6.1规格尺寸 (13)6.2设备布局 (13)附录A（参考性附录）彩钢板机房设备布局示意平面图 (14)A.1 5.7m×3.8m彩钢板机房设备布局平面示意图 (14)A.2 4.85m×2.85m彩钢板机房设备布局平面示意图 (15)附录B（参考性附录）一体化（集装箱）机房设备布局示意平面图 . 16 B.1 5.7m×2.1m一体化（集装箱）机房设备布局平面示意图 (16)B.2 2.7m×2.1m一体化（集装箱）机房设备布局平面示意图 (16)附录C（资料性附录）《全国主要城市所处气候分区表及中国建筑气候区划分》 (17)前言本标准依据相关国家标准和行业标准，结合实际建设情况，提出了中国铁塔股份有限公司彩钢板机房、一体化（集装箱）机房的技术要求，为中国铁塔股份有限公司基站建设提供技术依据。

本标准代替Q/ZTT 1006-2014《新建基站机房技术要求（V1.0）-试行》第4.2节及其他章节中关于彩钢板机房、一体化（集装箱）机房技术要求的内容。

中国联通网络公司山东省分公司铁塔及塔基工程验收细则网络公司山东省分公司2012年1月一、铁塔基础验收细则1、基础位置和高度应符合工程设计要求。

2、基础不得出现不均匀沉降。

3、铁塔基础顶面应平整，标高允许偏差±3mm，水平度允许偏差1/1000, 多边形铁塔的各对应基础顶面相对高度最大偏差±3mm。

4、支承表面（法兰或塔柱脚上端面）标高允许偏差±3mm，水平度（法兰或塔柱脚上端面）允许偏差1/500且不大于3mm。

5、地脚螺栓露出基础顶面长度应符合工程设计要求。

螺栓应垂直，不得变形。

多边形铁塔的各对应基础螺栓中心间距允许偏差±3mm。

6、基础根开及对角线符合设计要求。

7、砼强度应符合设计要求，钢筋规格、水泥标号符合设计要求，并有合格证书。

8、砼基础符合设计标准，不准出现蜂窝、麻面、孔洞、漏筋、缺棱掉角等现象。

9、各种材料证明、施工记录和隐蔽验收资料齐全。

二、铁塔验收细则（一）铁塔支承面1、钢塔柱脚下面的支撑构造，应符合设计要求。

需要填钢板时必须填实75%以上，每叠不得多于两块，垫入后其边缘应与基础锚栓定位版焊接，并做防腐处理。

2、钢塔柱底板（法兰）与基础间的空隙（为调整法兰底板水平高差而预留之空隙），在终验结束后应用微膨胀细石砼浇筑密实。

3、地脚锚栓露出基础顶面部分进行热镀锌处理或防腐处理，并妥善保护，防止锈蚀与损伤。

地脚螺栓埋入基础部分严禁镀锌处理。

（二）金属结构1、材料（1）铁塔材料规格尺寸符合设计要求，并有材料合格证、出厂证明及理化试验报告。

（2）各塔段主材以及主梁必须是整条材料，严禁出现接头，单管塔必须是整条板材，严禁径向环缝拼接，焊缝不能开裂。

（3）塔桅钢构件应符合设计要求和验收规范的规定。

运输、堆放、吊装等造成的钢构件变形及涂层脱落，应进行矫正和修补，但碳素结构钢在环境温度低于-16℃、低合金结构钢在环境温度低于-12℃时，不得对构件进行冷矫正和冷弯曲。

光电一体箱采购技术规范书****************有限公司**** 年 ** 月目录光电一体箱采购技术规范书 0一.概述 (3)二.主要技术要求和指标 (5)1.技术标准与规范 (5)2.环境条件 (6)2.1.温度范围 (6)2.2.相对湿度范围 (6)3.输入电源要求 (6)4.★输入输出分路 (6)5.浪涌保护器(SPD) (6)6.★尺寸要求 (7)7.ODF要求 (7)8.绝缘 (8)9.爬电距离与电气间隙 (8)10.连接导线要求 (8)11.颜色标志 (8)12.结构要求 (8)13.其它要求 (10)三.技术资料 (11)四.质量保证体系 (12)1.概述 (12)2.质量保证要求 (12)五.试验和检验 (13)六.标志包装存储 (14)1.标志 (14)2.产品标志 (14)3.外包装标志 (14)4.包装 (14)5.贮存 (14)七.货物检测、验收及保修 (15)1.总体要求 (15)2.产品供货周期 (15)3.招标方厂验 (15)4.出厂检验 (16)5.初验 (17)6.试运行 (17)7.终验 (17)8.★保修 (18)9.培训 (19)一.概述加★条款为必须响应条款，未满足者可作为否决项目。
