・塑料注射模技术・ 司 由朋， ，【ｌ】国趋口檩具 ＣＨＩＮＡ
，￣ＵＲ’Ｉ ＮＩ ＭＯＵＬＤ
塑料衣夹注射模设计与制造
阳江职业技术学院（广东阳江５２９５００） 梁浩文
【摘要】介绍了一种全塑料的衣夹模具，该衣夹无需金属弹簧，生产该衣夹成本低又耐用，模
具寿命长。 关键词：全塑料衣夹；注射模；分型面
Ｄｅｓｉｇｎ ａｎｄ Ｍａｎｕｆａｃｔｕｒｅ ｏｆ Ｉｎｊｅｃｔｉｏｎ Ｍｏｌｄ
ｆ０ｒ ｔｈｅ Ｐｌａｓｔｉｃ Ｃｌｏｔｈｅｓ－Ｐｉｎ
【Ａｂｓｔｒａｃｔ】Ａ ｋｉｎｄ ｏｆ ｗｈｏｌｅ ｐｌａｓｔｉｃ ｃｌｏｔｈｅｓ－ｐｉｎ ｍｏｌｄ ｉｓ ｉｎｔｒｏｄｕｃｅｄ，ｆｏｒ ｔｈｉｓ ｃｌｏｔｈｅｓ－ｐｉｎ，ｉｔ
ｎｅｅｄｓ ｎｏ ｍｅｔａｌ ｓｐｒｉｎｇ，ｗｉｔｈ ｌｏｗ ｍａｎｕｆａｃｔｕｒｅ ｃｏｓｔ ａｎｄ ｌｏｎｇ ｕｓｉｎｇ ａｇｅｓ，ａｌｓｏ，ｔｈｅ ｍｏｌｄ ｈａｓ ａ ｌｏｎｇ
ｗｏｒｋｉｎｇ ｌｉｆｅ． Ｋｅｙ ｗｏｒｄｓ：ｗｈｏｌｅ ｐｌａｓｔｉｃ ｃｌｏｔｈｅｓ——ｐｉｎ；ｉｎｊｅｃｔｉｏｎ ｍｏｌｄ；ｐａｒｔｉｎｇ ｓｕｒｆａｃｅ
１ 塑件分析
图１所示衣夹是一种全塑料的衣夹。舍弃了金属弹
簧，要求衣夹要耐用，也就是塑料的耐折性能要好，铰
链连接要求高。根据塑件的使用性能要求．不用通常
的ＰＥ料，而改用ＰＰ＋ＰＥ料。ＰＰ塑料又称为“百折胶”，韧
性较好，耐水性较好，化学稳定性较好，成型性能较好．
流动性较好，密度为０．９０加．９ｌｇ／ｃｍ。，力学性能较好，弯
曲强度为６７．５ＭＰａ，拉伸强度为３７ＭＰａ，冲击强度３．５
４．８ＭＰａ，ＰＰ吸水性小，吸水率（２４ｈ）为ｌ％ ３％。熔融状
态较好，但收缩率大，收缩率为ｌ％ ２％，热变形温度为
１０２￣Ｃ—ｌｌ５℃，易产生缩孔、凹痕、变形等缺陷，成型温 度低时，方向性明显，凝固速度较快，容易产生内应力。
因此，应注意控制成型温度，冷却速度不宜过快。注意
第２５卷第３期 ２０１２年６月 常州工学院学报
Ｊｏｕｒｎａｌ ｏｆ Ｃｈａｎｇｚｈｏｕ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ Ｖｏｌ｜２５ ＮＯ．３ Ｊｕｎ．２０１２
塑料盖壳的注射模设计
王 成
（苏州经贸职业技术学院机电系，江苏苏州２１５００９）
摘要针对塑料盖壳零件，分析该产品成型材料共聚物（ＡＢＳ）塑料材料的成型工艺，完成浇
口、精定位、推板推出结构等模具结构的设计，使用Ｓｏｌｉｄｗｏｒｋｓ软件完成结构设计。该塑件注塑模
具设计简便实用，生产塑料盖壳零件方便快捷，塑件质地均匀，缺陷小，合格率高，模具损耗小，是一
副优质模具。
关键词 塑料盖壳零件；推板推出；浇口；精定位
中图分类号：ＴＱ３２０．５ ２ 文献标志码：Ａ 文章编号：１６７１—０４３６（２０１２）０３—００２６—０３
Ｉｎｊｅｃｔｉｏｎ Ｍｏｕｌｄ Ｄｅｓｉｇｎ ｏｆ Ｐｌａｓｔｉｃ Ｃｏｖｅｒ
ＷＡＮＧ Ｃｈｅｎｇ
（Ｄｅｐａｒｔｍｅｎｔ ｏｆ Ｍｅｃｈａｎｉｃ￣＆Ｅｌｅｃｔｒｏｎｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｓｕｚｈｏｕ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｔｒａｄｅ＆Ｃｏｍｍｅｒｃｅ，Ｓｕｚｈｏｕ ２１５００９）
Ａｂｓｔｒａｃｔ Ａｓ ｆｏｒ ｔｈｅ ｐｌａｓｔｉｃ ｃｏｖｅｒ ｐａｒｔｓ，ｔｈｉｓ ｐａｐｅｒ ｃｏｍｐｌｅｔｅｓ ｔｈｅ ｄｅｓｉｇｎ ｏｆ ｇａｔｅ，ｐｒｅｃｉｓｉｏｎ ｐｏｓｉｔｉｏｎｉｎｇ，
ｔｈｅ ｐｕｓｈ ｐｌａｔｅ ｒｏｌｌ ｓｔｒｕｃｔｕｒｅ ｄｅｓｉｇｎ ｏｆ ｄｉｅ ｓｔｒｕｃｔｕｒｅ ｂａｓｅｄ ｏｎ ｔｈｅ ａｎａｌｙｓｉｓ ｏｆ ｔｈｅ ｐａｒｔ ｍａｔｅｒｉａｌ ｃｏｐｏｌｙｍｅｒ
（ＡＢＳ）ｐｌａｓｔｉｃ ｍａｔｅｒｉａｌ ｆｏｒｍｉｎｇ ｐｒｏｃｅｓｓ．Ｉｔ ｍａｋｅｓ ｕｓｅ ｏｆ Ｓｏｌｉｄｗｏｒｋｓ ｓｏｆｔｗａｒｅ ｔｏ ｃｏｍｐｌｅｔｅ ｔｈｅ ｓｔｒｕｃｔｕｒｅ ｄｅ—
・塑料注射模技术・ Ｂ ＵＲＩ ＮＩ田国越鲋具 田国趁口模具 可
ＣＨＩＮＡ．．￣ＵＲ’Ｉ ＮＩ ＭＯＵＬＤ

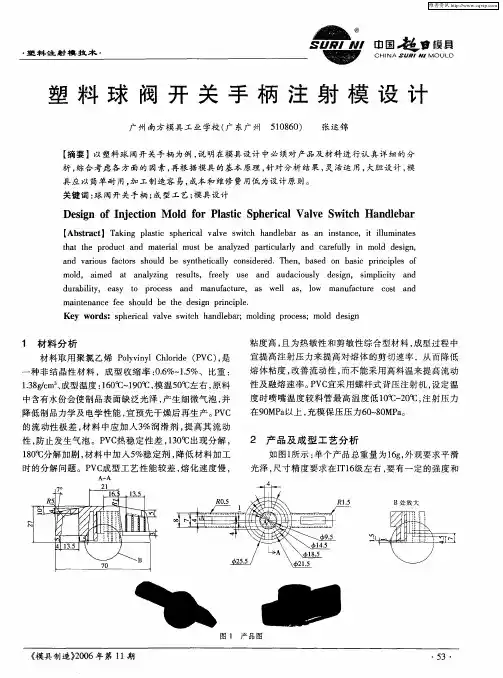

塑料球阀开关手柄注射模设计
广州南方模具工业学校（广东广州 ５１０８６０） 张运锦
【摘要】以塑料球阀开关手柄为例，说明在模具设计中必须对产品及材料进行认真详细的分 析，综合考虑各方面的因素，再根据模具的基本原理，针对分析结果，灵活运用，大胆设计，模
具应以简单耐用，加工制造容易，成本和维修费用低为设计原则。 关键词：球阀开关手柄；成型工艺；模具设计
Ｄｅｓｉｇｎ ｏｆ Ｉｎｊｅｃｔｉｏｎ Ｍｏｌｄ ｆｏｒ Ｐｌａｓｔｉｃ Ｓｐｈｅｒｉｃａｌ Ｖａｌｖｅ Ｓｗｉｔｃｈ Ｈａｎｄｌｅｂａｒ
【Ａｂｓｔｒａｃｔ】Ｔａｋｉｎｇ ｐｌａｓｔｉｃ ｓｐｈｅｒｉｃａｌ ｖａｌｖｅ ｓｗｉｔｃｈ ｈａｎｄｌｅｂａｒ ａｓ ａｎ ｉｎｓｔａｎｃｅ，ｉｔ ｉｌｌｕｍｉｎａｔｅｓ
ｔｈａｔ ｔｈｅ ｐｒｏｄｕｃｔ ａｎｄ ｍａｔｅｒｉａｌ ｍｕｓｔ ｂｅ ａｎａｌｙｚｅｄ ｐａｒｔｉｃｕｌａｒｌｙ ａｎｄ ｃａｒｅｆｕｌｌｙ ｉｎ ｍｏｌｄ ｄｅｓｉｇｎ，
ａｎｄ ｖａｒｉｏｕｓ ｆａｃｔｏｒｓ ｓｈｏｕｌｄ ｂｅ ｓｙｎｔｈｅｔｉｃａｌｌｙ ｃｏｎｓｉｄｅｒｅｄ．Ｔｈｅｎ，ｂａｓｅｄ ｏｎ ｂａｓｉｃ ｐｒｉｎｃｉｐｌｅｓ ｏｆ
ｍｏｌｄ，ａｉｍｅｄ ａｔ ａｎａｌｙｚｉｎｇ ｒｅｓｕｌｔｓ，ｆｒｅｅｌｙ ｕｓｅ ａｎｄ ａｕｄａｃｉｏｕｓｌｙ ｄｅｓｉｇｎ，ｓｉｍｐｌｉｃｉｔｙ ａｎｄ
ｄｕｒａｂｉｌｉｔｙ，ｅａｓｙ ｔｏ ｐｒｏｃｅｓｓ ａｎｄ ｍａｎｕｆａｃｔｕｒｅ，ａｓ ｗｅｌｌ ａｓ，ｌｏｗ ｍａｎｕｆａｃｔｕｒｅ ｃｏｓｔ ａｎｄ
ｍａｉｎｔｅｎａｎｃｅ ｆｅｅ ｓｈｏｕｌｄ ｂｅ ｔｈｅ ｄｅｓｉｇｎ ｐｒｉｎｃｉｐｌｅ．
Ｋｅｙ ｗｏｒｄｓ：ｓｐｈｅｒｉｃａｌ ｖａｌｖｅ ｓｗｉｔｃｈ ｈａｎｄｌｅｂａｒ；ｍｏｌｄｉｎｇ ｐｒｏｃｅｓｓ；ｍｏｌｄ ｄｅｓｉｇｎ
科技信息． 高校理科研究
万链塑料注射模设计新理矗
常州建东职业技术学院卢开斌
［摘要】本文从发展的角度，打破传统的设计理念，提出了一种全新的设计思路，以满足塑料件新产品在开发、试制、小批量生产中
对模具成本控制的要求。此设计法具有快速、灵活、高效、低廉的特点。
［关键词］注射模成组技术 纤维钢丝
１．现在新产品开发过程
随着计算机的应用和普及，模具的设计和制作已向智能化的方向
发展。注射模ＣＡＤ／ＣＡＥ／ＣＡＭ系统的实用化与集成化，实现了对注塑
过程的模拟、设计原理的应用和精确计算，并逐步优化模拟过程，使设
计工程师在产品设计阶段可以在计算机上“制造”塑料产品，并能灵活
地适应市场需求的变化，大大的缩短了设计周期。但模具的制造仍然
是依赖机械制造的方法，实现模具的成型过程。一般模具的制造周期
都比较长，新产品的开发过程中，存在诸多的不确定因素，一旦产品开 发失败，已制作好的模具面临报废的危险，开发成本加大。再者由于市
场的竞争加剧，为抢占市场先机，商家都希望自己的产品先人上市销
售。现在的制造方法很难满足这方面的需求。
２．成组技术的应用
当前，无论是国内或国外，切削加工或无切削加工在许多方面存在
一个共性难题，即如何克服工装成本与工件数量，调整时间和工艺时
间，市场急需与设计制造之间存在的不正常的比例关系，模具成组技术
应运而生。在冷冲压模具领域成组技术近年也有应用的科技成果。采
用“冲压单元”的组合技术，实现了冷冲压模具的组合。具有结构简
单、成本低、通用性好、使用广泛、灵活、快速满足多品种中、小批量生产 要求、制造及组装简单、要求技术底、适应性好、设备吨位大小均可的特
点。广泛应用于汽车、轨道行业、农机、通讯、航空、电器等工业部门。
由于塑料膜的特殊性，很难在这个行业实现模具的有效组合。本文就 是大胆的提出自己的设想，阐明自己的设计观点，为塑料注射模具的成
组技术发展献计献策。 ３．注射模型腔、型芯嵌块的一般形式
