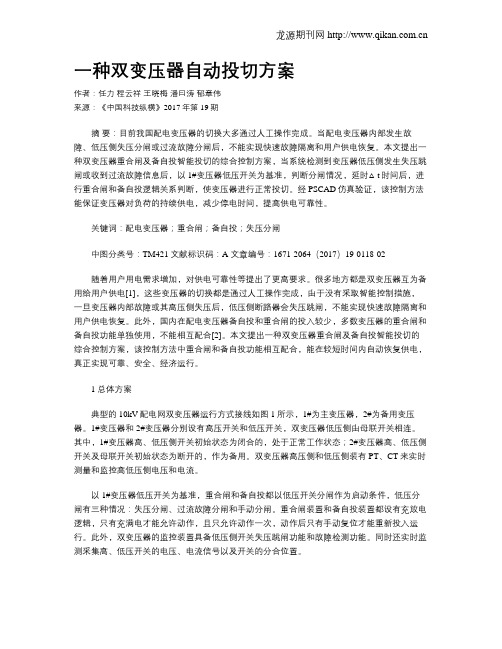

一种双变压器自动投切方案作者:任力程云祥王晓梅潘曰涛郁章伟来源:《中国科技纵横》2017年第19期摘要:目前我国配电变压器的切换大多通过人工操作完成。
当配电变压器内部发生故障、低压侧失压分闸或过流故障分闸后,不能实现快速故障隔离和用户供电恢复。
本文提出一种双变压器重合闸及备自投智能投切的综合控制方案,当系统检测到变压器低压侧发生失压跳闸或收到过流故障信息后,以1#变压器低压开关为基准,判断分闸情况,延时△t时间后,进行重合闸和备自投逻辑关系判断,使变压器进行正常投切。
经PSCAD仿真验证,该控制方法能保证变压器对负荷的持续供电,减少停电时间,提高供电可靠性。
关键词:配电变压器;重合闸;备自投;失压分闸中图分类号:TM421 文献标识码:A 文章编号:1671-2064(2017)19-0118-02随着用户用电需求增加,对供电可靠性等提出了更高要求。
很多地方都是双变压器互为备用给用户供电[1],这些变压器的切换都是通过人工操作完成,由于没有采取智能控制措施,一旦变压器内部故障或其高压侧失压后,低压侧断路器会失压跳闸,不能实现快速故障隔离和用户供电恢复。
此外,国内在配电变压器备自投和重合闸的投入较少,多数变压器的重合闸和备自投功能单独使用,不能相互配合[2]。
本文提出一种双变压器重合闸及备自投智能投切的综合控制方案,该控制方法中重合闸和备自投功能相互配合,能在较短时间内自动恢复供电,真正实现可靠、安全、经济运行。
1 总体方案典型的10kV配电网双变压器运行方式接线如图1所示,1#为主变压器,2#为备用变压器。
1#变压器和2#变压器分别设有高压开关和低压开关,双变压器低压侧由母联开关相连。
其中,1#变压器高、低压侧开关初始状态为闭合的,处于正常工作状态;2#变压器高、低压侧开关及母联开关初始状态为断开的,作为备用。
双变压器高压侧和低压侧装有PT、CT来实时测量和监控高低压侧电压和电流。
以1#变压器低压开关为基准,重合闸和备自投都以低压开关分闸作为启动条件,低压分闸有三种情况:失压分闸、过流故障分闸和手动分闸。

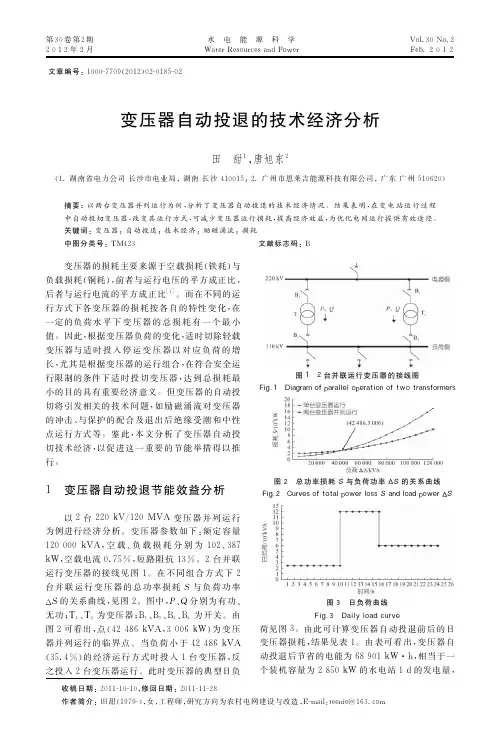

第30卷第2期2 0 1 2年2月水 电 能 源 科 学Water Resources and PowerVol.30No.2Feb.2 0 1 2文章编号:1000-7709(2012)02-0185-02变压器自动投退的技术经济分析田 甜1,唐旭东2(1.湖南省电力公司长沙市电业局,湖南长沙410015;2.广州市恩莱吉能源科技有限公司,广东广州510620)摘要:以两台变压器并列运行为例,分析了变压器自动投退的技术经济情况。
结果表明,在变电站运行过程中自动投切变压器,改变其运行方式,可减少变压器运行损耗,提高经济效益,为优化电网运行提供有效途径。
关键词:变压器;自动投退;技术经济;励磁涌流;损耗中图分类号:TM423文献标志码:B收稿日期:2011-10-10,修回日期:2011-11-28作者简介:田甜(1979-),女,工程师,研究方向为农村电网建设与改造,E-mail:teenie@163.com 变压器的损耗主要来源于空载损耗(铁耗)与负载损耗(铜耗),前者与运行电压的平方成正比,后者与运行电流的平方成正比[1]。
而在不同的运行方式下各变压器的损耗按各自的特性变化,在一定的负荷水平下变压器的总损耗有一个最小值。
因此,根据变压器负荷的变化,适时切除轻载变压器与适时投入停运变压器以对应负荷的增长,尤其是根据变压器的运行组合,在符合安全运行限制的条件下适时投切变压器,达到总损耗最小的目的具有重要经济意义。
但变压器的自动投切将引发相关的技术问题,如励磁涌流对变压器的冲击、与保护的配合及退出后绝缘受潮和中性点运行方式等。
鉴此,本文分析了变压器自动投切技术经济,以促进这一重要的节能举措得以推行。
1 变压器自动投退节能效益分析以2台220kV/120MVA变压器并列运行为例进行经济分析。
变压器参数如下:额定容量120 000kVA,空载、负载损耗分别为102、387kW,空载电流0.75%,短路阻抗13%。

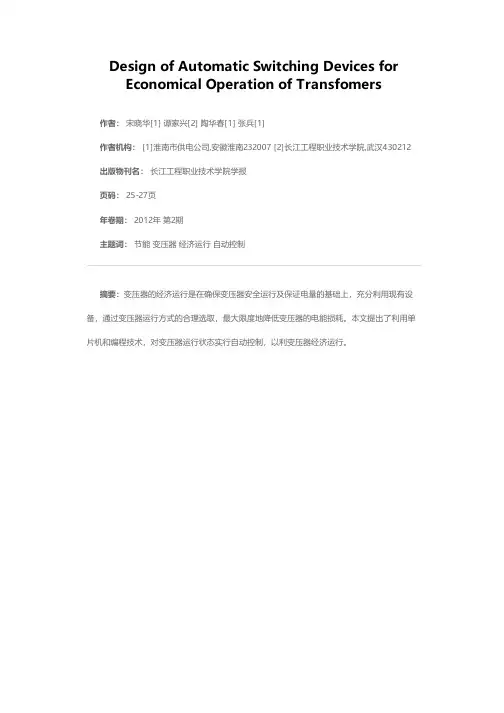

Design of Automatic Switching Devices for
Economical Operation of Transfomers 作者: 宋晓华[1] 谭家兴[2] 陶华春[1] 张兵[1]
作者机构: [1]淮南市供电公司,安徽淮南232007 [2]长江工程职业技术学院,武汉430212出版物刊名: 长江工程职业技术学院学报
页码: 25-27页
年卷期: 2012年 第2期
主题词: 节能 变压器 经济运行 自动控制
摘要:变压器的经济运行是在确保变压器安全运行及保证电量的基础上,充分利用现有设备,通过变压器运行方式的合理选取,最大限度地降低变压器的电能损耗。
本文提出了利用单片机和编程技术,对变压器运行状态实行自动控制,以利变压器经济运行。
变压器经济运行自动投切装置设计及试
验
摘要:经济的发展推动了我国综合国力的提升,当前,供电系统是设备运行完成生产任务的动力,变压器作为供配电系统的主要设备之一,其承担着电能功率的传递和变压任务。
统计表明,变压器在实际应用中其自身耗能占据总耗能的6%左右。
也就是说,变压器具有极大的节能空间。
目前,虽然在生产中已经采用了高效节能的变压器,但是就其运行方式而言可存在极大的改进,保证其处于经济运行的状态。
因此,根据供电系统的工况对变压器经济运行方式进行自动投切尤为重要。
本文重点对变压器经济运行方式的自动投切策略及装置进行设计,并对其经济运行效果进行验证。
希望通过本文的分析研究,给行业内人士以借鉴和启发,详情如下。
关键词:变压器;经济运行;自动投切;装置;设计;试验
引言
现代电力系统中大容量异步电机的广泛接入和系统电压稳定裕度的降低使得电力系统抗干扰能力减弱,极有可能导致稳态-暂态电压不稳定和电压骤降等问题出现。
解决电压稳定问题最经济有效的方法就是利用无功补偿装置。
电压稳定控制方法的核心思想是:在稳态运行条件下使用反应较慢的无功补偿装置进行电压控制,如电容器组和有载调压变压器等;在短时大干扰期间保持无功补偿装置快速响应。
1变压器自动投切装置的设计
保证变压器根据负载的变化投切至最佳经济运行区间为节能运行的主要措施之一。
但是,在实际实施过程中,采用人工投切方式不仅效率低下,而且存在误动作的问题。
因此,设计一款自动投切装置实现变压器根据负载变化的自动投切功能,对变压器运行的安全性和节能性具有重要意义。
结合实际应用需求,变压
器自动投切装置需采集变压器的电压、电流等参数信号换算得出实时负载情况;然后,对比变压器的运行状态、断路器状态等开关量进行采集,并结合第一步所获取的负载情况判断变压器投入和切除的条件,并得出相应的控制指令。
变压器自动投切装置所采用的核心处理为DSP,具体型号为DSP2812控制器,该控制器对应的主频为96MHz;该装置采用AD7607数据采集芯片对变压器电压、电流及断路器的状态进行采集;采用RS485通信芯片实现控制器与上位机的通信。
该自动投切装置上位机显示器采用以单片机为CPU的LCD液晶显示屏,通过显示器可实时掌握变压器运行的实时电压值、电流值及负载情况;同时,显示器可对变压器及自动投切装置的动作、故障、运行、通信等运行状态进行显示。
2变压器经济运行自动投切策略
2.1基于最小二乘法和有源滤波器投切的高压侧谐波阻抗估计
随着变流器负荷接入电网的数量和容量的不断增多,电力系统电力电子化程度正在明显增强,电网的电能质量环境也在不断恶化。
为准确分析、评估电网及用户的电能质量及用电环境,需对客户接入电网节点的谐波电压和谐波电流进行准确测量,然后根据谐波电压和谐波电流计算出谐波阻抗。
但高压系统谐波电压测量面临的主要问题是电容式电压互感器无法满足谐波电压测量的要求,进而导致高压侧谐波阻抗直接测量和估计面临较大困难。
高压侧谐波电压受互感器测量影响很大,在高压侧互感器频谱特征未知的前提下间接计算谐波阻抗。
2.2主动配电网中考虑条件风险价值的智能软开关的规划方法
在可再生分布式电源、智能技术、电力电子技术的融合促进作用下,配电网从被动配电模式逐步过渡到具备多类型分布式电源、积极主动控制与管理、可灵活调节运行拓扑的主动配电模式,其目的是提升高比例分布式能源的接纳能力。
高比例可再生分布式能源(Distributed Generation, DG)的强易变性和波动性导致配电网运行节点电压越限、支路功率过载,继而实际运行将面临新的经济风险、安全风险问题。
应对配电网运行经济、安全问题的传统运行策略主要为网络重构。
网络重构旨在通过闭/合开关状态优化配电网的拓扑结构,从而改善电能质量、实现负荷均衡,但是传统断路器式联络开关的响应具有时限性以及多频
次闭/合会减少设备寿命。
因此,基于这些缺陷,配电网中智能软开关解决高比
例可再生分布式能源带来的经济、安全问题更具有优势。
考虑到智能软开关具有
高额的投资与运行费用,SOP合理的安装位置和容量是在实际配电网中得以积极
应用的先决条件。
智能软开关是一种替代配电网中联络开关的新型电力电子设备,具有快速、实时、灵活的转供功率能力。
高比例可再生分布式能源出力很难预测,不确定性因素下的规划模型需要兼顾运行经济性和系统安全风险。
考虑条件风险
价值和网络重构的SOP三层规划模型有效地发挥新型设备在配电网中的作用,降
低SOP的投资运行成本,从而提高了配电网的运行经济性且兼顾了系统运行安全性。
有载调压变压器、投切电容器组、需求响应、网络重构和SOP实时潮流的控
制能够有效应对多重随机性叠加的复杂运行场景,规划模型中网络重构通过改变
开关状态来满足系统安全与经济运行,以及改善系统潮流分布,从而降低了SOP
高额投资运行成本。
一方面,DG渗透率为75%时,SOP规划后系统经济性和CVaR
值最佳另一方面,牺牲一定程度的SOP投资运行成本能够应对DG出力的不确定
性造成的安全风险问题,从而促进DG接入到配电网中的渗透率。
2.3考虑多种无功补偿装置协同优化的电压控制方法
近年来,基于无功补偿的电压控制方法受到了广泛的关注。
现有文献的相关
研究可分为两类。
第一类是就地无功补偿。
将快速无功补偿装置接入到重负荷配
电所,并与电容器组和有载调压变压器相配合。
考虑多种无功补偿装置协同优化
的电压控制策略。
以最大化无功补偿容量裕度、最小化电压调节精度、最小化电
容器组投切次数、最小化有载调压变压器抽头切换次数、最小化系统功率损耗和
最小化系统电压偏差为目标函数,建立了多目标电压控制模型。
然后引入多目标
权重系数计算方法,并基于WCA算法进行模型求解。
结语
本文重点完成了变压器投切装置的自动化设计和切换策略的优化.基于DSP
控制为核心和数据采集芯片对变压器的运行状态及断路器状态进行采集,实现自
动投切功能。
将传统的投切点采用模糊决策法和时段控制法将投切点优化为投切
区间,不仅减少了变压器的投切数量,还能够达到节约的效果。
参考文献
[1]吴绪成,盛戈皞,王闻,等.配电站经济运行方式下备用变压器自动投切原理及影响分析[J].电力自动化设备,2010(4):70-74;79.
[2]刘子胥,安桂舫.电力变压器高压自动投切控制系统的应用研究[J].天津纺织工学院学报,1997(2):51-54.
[3]勾松波.新型自动投切无功补偿方式的应用[J].高电压技术,2008,34(3):622-624.
[4]胡臻,崔挺,呙虎,等.考虑电网动态特性的无功补偿配置方案[J].电力系统及其自动化学报,2019,31(10):45-51.。
