柜式自动投切无功补偿装置

什么叫无功补偿装置总的来说“无功补偿装置”就是个无功电源。

一般电业规定功率因数为低压0.85以上，高压0.9以上。

为了克服无功损耗，就要采用无功补偿装置来解决。

电力系统中现有的无功补偿设备有无功静止式补偿装置和无功动态补偿装置两类，前者包括并联电容器和并联电抗器，后者包括同步补偿机(调相机)和静止型无功动态补偿装置(SVS)。

并联电抗器的功能是：1)吸收容性电流，补偿容性无功，使系统达到无功平衡；2)可削弱电容效应，限制系统的工频电压升高及操作过电压。

其不足之处是容量固定的并联电抗器，当线路传输功率接近自然功率时，会使线路电压过分降低，且造成附加有功损耗，但若将其切除，则线路在某些情况下又可能因失去补偿而产生不能允许的过电压。

改进方法是采用可控电抗器，它借助控制回路直流的励磁改变铁心的饱和度(即工作点)，从而达到平滑调节无功输出的目的。

工业上采用1.同步电机和同步调相机；2.采用移相电容器；目前大多数采用移相电容器为主。

无功补偿对于降低线损有哪些作用？电网的损耗分为管理线损和技术线损。

管理线损通过管理和组织上的措施来降低；技术线损通过各种技术措施来降低。

无功补偿是利用技术措施降低线损的重要措施之一，在有功功率合理分配的同时，做到无功功率的合理分布。

按照就近的原则安排减少无功远距离输送。

对各种方式进行线损计算制定合理的运行方式；合理调整和利用补偿设备提高功率因数。

1、提高负荷的功率因数提高负荷的功率因数，可以减少发电机送出的无功功率和通过线路、变压器传输的无功功率，使线损大为降低，而且还可以改善电压质量、提高线路和变压器的输送能力。

2、装设无功补偿设备应当根据电网中无功负荷及无功分布情况合理选择无功补偿容量和确定补偿容量的分布，以进一步降低电网损耗。

农村低压客户的用电现状以及无功补偿在低压降损中的作用有哪些？90年代以前，农村低压用电以居民生活用电为主，其负荷主要是照明用白炽灯，不仅用电量少而且负荷性质基本是纯电阻性(COSφ≈1)，而低压动力用户的负荷功率因数虽然较低，但其用电量占总售电量的比例较小，故影响不大。

6kV 自动无功补偿装置技 术 方案......................................................................................................................................................................................................................................................................本技术方案合用于本次投标的35kV变电站6kV电容器柜，按照招标方提供的设计图纸及招标文件中的技术要求统一编制6kV 无功自动补偿装置技术说明。

1、本技术方案合用于6kV无功自动补偿装置。

提供设备的功能设计、结构、性能、安装和试验等方面的技术要求。

2、本技术方案所使用的标准如与买方所执行的标准不一致时，按较高标准执行。

3、本技术方案经买、卖双方确定后作为定货合同的技术附件，未尽事宜由双方商议决定。

4、本技术方案由买方根据其产品性能作为衡量设备优劣的主要技术指标。

本工程 6kV 无功自动补偿装置的总容量为4000kvar，由两段组成。

每段母线补偿2000kvar，分4组，每组容量为500kvar。

实现跟踪系统无功需求自动投切各组电容器。

自动补偿装置部份包括：进线柜(内设隔离开关、氧化锌避雷器等)；电容器柜(内设投切电容器专用真空接触器、电抗器、氧化锌避雷器、放电线圈等)；电压无功综合控制及保护装置。

装置按无功需求量自动跟踪循环投切补偿电容器组。

我方除遵循国家及企业创造的相关规定外，还满足以下工程技术要求。

我方保证提供符合本技术要求和符合国家现行相关标准、规程、规范的要求以及符合产品使用方的相关规定，彻底满足本规格书的要求的优质产品。

1、GB3983.2 《高电压并联电容器》2 、IEC871 《额定电压660V以上交流电力系统用并联电容器：总则、性能、试验和标志—安全要求—安装和运行指南》3、GB50227 《并联电容器装置设计规范》4、GB3906 《3.6kV~40.5 kV交流金属封闭开关设备和控制设备》5、GB/T11024.1) 《标称电压1000V 以上交流电力系统用并联电容器第1 部份：总则》6、DL 462 《高压并联电容器用串联电抗器定货技术条件》7、GB/T 16927.1-1997 《高电压试验技术-----第一部份：普通试验要求》8、GB/T 11022-1999 《高压开关设备和控制设备标准的公共技术要求》9、GB/T11024-2001 《标称电压 1kV 以上交流电力系统用并联电容器》10、GB/T 14549-93 《电能质量公用电网谐波》11、GB11032-2000 《交流无间隙金属氧化物避雷器》12、GB10229-88 《串联电抗器》13、DL462 《高压并联电容器单台保护熔断器定货技术条件》14、DL/T653 《高压并联电容器用放电线圈定货技术条件》15、DL/T604 《高压并联电容器装置定货技术条件》16、GB50227-2022 《并联电容器装置设计方案》1 、环境温度：最高温度：+45℃ 最低温度：-40℃2 、年平均气温：8.1o C3、年平均相对湿度：≤70%4、海拔高度：≤1000m5、最大风速：42.2m/s6、地震裂度：7度7、安装位置：户内8、污秽等级：Ⅳ级1、电气主接线图2、一层电气平面图1、装置结构：柜式2、额定容量：4000kvar(500kvar×4+500kvar×4)3、电容器联接线方式：单星形、中性点不接地4、控制方式：手动/遥控(综自系统) /自动(电压无功综合控制及保护装置)5、投切级数： 4级6、投切方式：循环投切7、额定电压：电容器额定电压6.9/ √3kV，系统电压6kV，放电电压互感器6/ √3kV，二次0.1/ √3 kV，辅助绕组0.1 /3kV。

第一标段10kV中置式高压开关柜技术规范b.安装地点安装地点：户内。

三、系统概况和运行条件3. 1 系统概况a.系统电丿E最高电压：额定电压：b.系统额定频率：c.系统中性点接地方式: 3.2 运行条件气象资料主要气象要素如下：海拔高度历年平均气温历年极端最高气温历年极端最低气温历年最高日降雨量多年平均年降雨量年最多雷暴日数多年平均雷暴日数b.地震烈度地震烈度为c.其他使用条件：污秽等级：四.技术要求4.1引用标准下列标准所包含的条文，通过在本规范书中引用而构成本规范书的基本条文。

在本规范书出版时，所示版本均为有12 kV10kV50Hz中性点不接地系统1220m（黄海高程）8. 2 °C+40 °C-30 °C81. 0 mm183. 3 mm24天43. 3 天8度。

III 级。

效。

所有标准都会被修订，使用本规范书的各方应探讨使用下列标准最新版本的可能性。

GB3906-91 《3~35KV交流金属封闭开关设备》GB3U. 1-1997 《高压输变电设备的绝缘配合》GB1984-1989 GB2706GB3309 GBU022DL/T404-1997 GB50060-92 DL403-91《交流高压断路器》《交流高压电器动、热稳定试验方法》《高压开关设备常温下的机械试验》《高压开关设备通用技术条件》《户内交流高压开关柜订货技术条件》《3~110kV高压配电装置设计规范》《10~35KV户内高压真空断路器的订货技术条件》9、高压无功补偿电容柜a.执行标准:JB7111-1993《高压并联电容装置》JB/T8958-1999《自愈式高压并联电容器》GB/T11024. 1-2001《标准电压1KV以上交流电力系统用并联电容器》GB/50227-95《并联电容器装置设计规范》b.使用环境条件海拔高度周圉空气温度小于1230m 最高40°C 最低-20 °C最大日温差最大风速履冰厚度日照安装位置C.设备名称及数量25°C40m/ s5mm0. 1 W/cm: 户内设备名称：10kV柜式无功自动补偿成套装置d.设备概况及技术要求A.设备概况每套设备总容量为900kVar;数量：两台，（每个回路一台）均由陕西宝光集团或西安西电电力电容器有限公司成套提供。

. .第一标段10kV中置式高压开关柜技术规范b. 安装地点安装地点：户内。

三、系统概况和运行条件3.1 系统概况a. 系统电压最高电压：12 kV额定电压：10kVb. 系统额定频率：50Hzc. 系统中性点接地方式：中性点不接地系统3.2运行条件a.气象资料主要气象要素如下：海拔高度1220m(黄海高程)历年平均气温8.2 ℃历年极端最高气温+40 ℃历年极端最低气温-30 ℃历年最高日降雨量81.0 mm多年平均年降雨量183.3 mm年最多雷暴日数24 天多年平均雷暴日数43.3 天b.地震烈度地震烈度为8度。

c.其他使用条件：污秽等级：III级。

四.技术要求4.1引用标准下列标准所包含的条文，通过在本规范书中引用而构成本规范书的基本条文。

在本规范书出版时，所示版本均为有效。

所有标准都会被修订，使用本规范书的各方应探讨使用下列标准最新版本的可能性。

GB3906-91 《3~35KV交流金属封闭开关设备》GB311.1-1997 《高压输变电设备的绝缘配合》GB763 《交流高压电器在长期工作中的发热》GB1984-1989 《交流高压断路器》GB2706 《交流高压电器动、热稳定试验方法》GB3309 《高压开关设备常温下的机械试验》GB11022 《高压开关设备通用技术条件》DL/T404-1997 《户内交流高压开关柜订货技术条件》GB50060-92 《3~110kV高压配电装置设计规范》DL403-91 《10~35KV户内高压真空断路器的订货技术条件》9、高压无功补偿电容柜a.执行标准：JB7111-1993《高压并联电容装置》JB/T8958-1999《自愈式高压并联电容器》GB/T11024.1-2001《标准电压1KV以上交流电力系统用并联电容器》GB/50227-95《并联电容器装置设计规范》b.使用环境条件海拔高度小于1230m周围空气温度最高40℃最低-20℃最大日温差25℃最大风速40m/s履冰厚度5mm日照0.1W/cm2安装位置户内c.设备名称及数量设备名称：10kV柜式无功自动补偿成套装置d. 设备概况及技术要求A.设备概况每套设备总容量为900kVar; 数量：两台，（每个回路一台）均由陕西宝光集团或西安西电电力电容器有限公司成套提供。

求质量之上乘守信誉于天下系列无功智能补偿装置山东特安电气有限公司SHANDONG TEAN ELECTRIC CO., LTD目录一、产品简介........................................ 错误!未定义书签。

二、产品型号及含义 .................................. 错误!未定义书签。

三、主要技术指标 .................................... 错误!未定义书签。

四、原理简介........................................ 错误!未定义书签。

五、接线与运行...................................... 错误!未定义书签。

六、参数设置........................................ 错误!未定义书签。

七、装置外形尺寸 .................................... 错误!未定义书签。

八、安装方法和注意事项 .............................. 错误!未定义书签。

九、相关资料........................................ 错误!未定义书签。

附一一次原理图 .................................... 错误!未定义书签。

附二安装图........................................ 错误!未定义书签。

一、产品简介随着国民经济的高速发展和人民生活水平的提高，社会对电力的需求日益增长，对供电的可靠性和供电质量提出更高的要求。

由于负荷的不断增加对电网无功的要求也随之增加。

无功功率如同有功功率一样是保证电力系统电能质量，电压质量，降低网损和安全运行不可缺少的部分。

解决好无功补偿问题对降损节能有着极为重要的意义，这是当前供电系统优先关注的缘由。

技术协议供方：需方：2018年7月、高压无功自动补偿装置1、产品遵循的主要标准GB50227-95《并联电容器装置设计规范》SD205-87《高压并联电容器技术条件》DL492.9-91《电力系统油质试验方法绝缘油介电强度测定法》DL462-92《高压并联电容器用串联电抗器订货技术条件》DL/T653-1998《高压并联电容器用放电线圈订货技术条件》JB7111-93《高压并联电容器装置》GB11032-89《交流无间隙金属氧化锌避雷器》GB10229-88《电抗器》GB50150《电气装置安装工程电气设备交接试验标准》GB/T5882《高压电力设备外绝缘污秽等级》GB3983.2《高压并联电容器》GB311.1-97《高压输变电设备的绝缘配合》GB/T16927《高电压试验技术》GB763《交流高压电器在长期工作时的发热》GB11025《并联电容器用内熔丝和内部压力隔离器》DL442《高压并联电容器单台保护用熔断器定货技术条件》DL/T604《高压并联电容器成套装置定货技术条件》JB/T8970《高压并联电容器用放电线圈》GB/T11024.1-2001《高压并联电容器耐久性试验》GB50062-92《电力装置的继电保护和自动装置设计规范》2、设备主要技术性能参数2.1环境条件2.1.1安装地点：户内2.1.2安装形式：柜式2.1.3海拔：<1000米2.1.4环境温度：一25°C/+55°C最大日温差：25K2.1.5环境湿度：月平均相对湿度（25C）不大于95%日平均相对湿度（25C）不大于95%2.1.6耐受地震能力：地震烈度：W8度地面水平加速度：2.5m/s2地面垂直加速度：1.25m/s22.1.7污秽等级：III级泄露比距不小于25mm/Kv（相对与系统最高电压）2.1.8安装环境无有害气体和蒸汽，无导电或爆炸性尘埃，无剧烈震动。

2.2系统运行条件2.2.1额定电压：10KV2.2.2最高运行电压：12KV2.2.3额定频率：50HZ2.2.4谐波情况：电抗率6%，能抑制五次及以上谐波2.2.5电容器组接线方式：单星形开口三角形电压保护2.2.6进线方式：电缆下进线2.3设备名称及型号：2.3.1设备名称：高压无功自动补偿装置2.3.2设备型号：GGZB10-1800（300+600+900）AK2.3.3设备数量：1套3、设备要求：装置补偿总容量为1800kvar,分三组自动投切，每组投切容量分别为300Kvar、600Kvar、900Kvar。

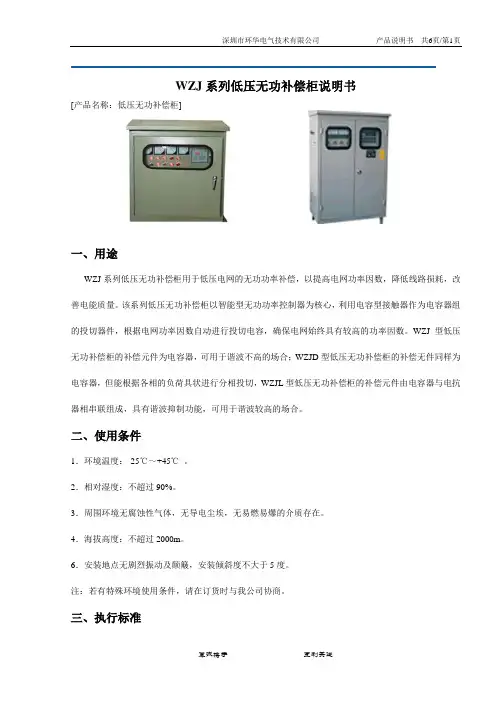

WZJ系列低压无功补偿柜说明书[产品名称：低压无功补偿柜]一、用途WZJ系列低压无功补偿柜用于低压电网的无功功率补偿，以提高电网功率因数，降低线路损耗，改善电能质量。

该系列低压无功补偿柜以智能型无功功率控制器为核心，利用电容型接触器作为电容器组的投切器件，根据电网功率因数自动进行投切电容，确保电网始终具有较高的功率因数。

WZJ型低压无功补偿柜的补偿元件为电容器，可用于谐波不高的场合；WZJD型低压无功补偿柜的补偿无件同样为电容器，但能根据各相的负荷具状进行分相投切，WZJL型低压无功补偿柜的补偿元件由电容器与电抗器相串联组成，具有谐波抑制功能，可用于谐波较高的场合。

二、使用条件1．环境温度：-25℃～+45℃。

2．相对湿度：不超过90%。

3．周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

4．海拔高度：不超过2000m。

6．安装地点无剧烈振动及颠簸，安装倾斜度不大于5度。

注：若有特殊环境使用条件，请在订货时与我公司协商。

三、执行标准ICE439 《低压成套开关设备和控制设备》GB7251 《低压成套开关设备》GB3983.1-89 《低电压并联电容器》GB12747-91 《自愈式低电压并联电容器》四、结构特点1．补偿柜内部主要元器件有电容器、电抗器（WZJL型）、刀熔开关、熔断器、接触器、控制器等组成；WZJL型无功补偿柜可根据用户要求可进行模块化设计，即一模块集电容器、电抗器、熔断器、接触器于一体，结构紧凑、布局新颖。

2．柜体面板上有功率因数表、电流表、电压表、转换开关等，方便用户进行实时观测和手动/自动投切转换；柜体顶部设有散热用的风机（可选），由温控开关控制，面板上具有控制风机的手动/自动转换开关。

3．柜体采用优质冷轧钢板制成，平整性好，外表面作喷塑处理，防腐能力强；内部框架采用镀锌钢板铝锌钢板，确保较好的导电性和防腐性。

4. 保护功能齐全：有短路、过载、过压、欠压、缺相等保护；各项参数设定方便；当外部有相关故障发生时自动退出运行，送电后自动恢复运行。

自动无功补偿装置要求要求：1.以下文字说明为基本设备配置要求，请依据贵公司设计标准优化静态无功补偿装置设计。

2.设备配置可以考虑贵公司推荐产品。

3.描红部分请给与重点考虑。

4.提供设计图纸及配置表。

一、供货范围3.1卖方提供的全部设备应是技术先进、运行可靠、配套完整、性能优良、价格合理的设备。

卖方提供完整的全部设备及其所有附属设备和附件并对其整体技术性能负责。

3.2供货范围：1）整套装置应包括（不限于）：进线隔离开关柜、高压真空开关、放电TV、电容器保护电流检测TA、串联电抗器、高压并联电容器、避雷器、控制器、电容组微机保护单元及装置内部所有一次和二次连接线、柜体等。

2）本次供货的设备为：4套10kV自动无功补偿成套装置及柜体，设备备品备件及所需的专用工具和软件、柜体基座（若需要的话）等。

表一序号名称容量kVar 数量（套）安装地点1 10kV自动无功补偿成套装置2400 4交货验收前所有装置都应通过试验，备齐所有文件。

3）备品备件和专用工具或测试仪表投标人在投标书中对设备两年内备件及安装和维护需要的专用工具及测试仪表提出建议（包括设备名称、型号、数量）。

如果在设备运营期间，买方发现备品备件和专用工具种类或数量不足，卖方负责免费补充。

备品备件清单（表二）表二名称型号规范单位数量合价备注电容器配套套 3 免费每种规格1套熔断器配套只10 免费每种规格10只支撑绝缘子配套只 2 免费每种规格2只4）卖方工作范围10KV自动无功补偿成套装置的设计、制造、组装、检验和验收；图纸及文件资料；喷漆；标记、运输箭头；包装与运输；现场服务。

四、标准规范4.1卖方提供的设备和配套件要符合以下标准但不局限于以下国家标准的最新版本：主要执行的标准：JB7111-1993 高压并联电容装置JB/T8958-1999 自愈式高压并联电容器GB/T11024.1-2001标准电压1KV以上交流电力系统用并联电容器GB/50227-95 并联电容器装置设计规范DL442 高压并联电容器单台保护用熔断器订货技术条件DL/T653-1998 高压并联电容器用放电线圈订货技术条件DL/T604-1996 高压并联电容器装置订货技术条件DL/T840-2003 高压并联电容器使用技术条件DL205 高压并联电容器技术条件JB/T8970 高压并联电容器用放电线圈GB 1207-1997 电压互感器GB 311.2-311.6 高电压试验技术GB 11033.1-3 额定电压 26/35kV 及以下电力电缆附件基本技术要求GB11032-2000 交流无间隙金属氧化物避雷器GB 3983.2-1989 高电压并联电容器JB 3336-83 电站设备自动化装置通用技术条件JB 7112-2000 集合式高压并联电容器DL/T672-1999 变电所电压无功调节控制装置订货技术条件DL462-1992 高压并联电容器用串联电抗器订货技术条件所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国家标准。

无功补偿柜工作原理
无功补偿柜是电力系统中用于优化无功功率的重要设备。

其工作原理主要分为三个阶段。

第一阶段是检测阶段。

无功补偿柜通过电力仪表来检测电力系统中的无功功率，包括电流、电压、功率因数等参数。

通过对这些数据进行采集和分析，判断电力系统中是否存在无功功率过大或过小的情况。

第二阶段是计算阶段。

在检测到电力系统中存在无功功率不平衡或过大过小的情况后，无功补偿柜通过内部的控制算法进行计算，确定需要进行无功补偿的数量和方式。

根据计算结果，无功补偿柜会发出命令，控制无功补偿器的动作，以实现对无功功率的调节。

第三阶段是补偿阶段。

根据计算结果，无功补偿柜会控制无功补偿器进行运行。

无功补偿器可以采用电容器、电感器等元件，通过接入或剔除这些元件来实现对无功功率的补偿。

无功补偿器的运行可以通过接触器、断路器或开关等设备来实现。

通过这三个阶段的工作，无功补偿柜可以实现对电力系统中的无功功率的优化，提高系统的功率因数，降低电网的无功损耗，改善供电质量，提高电网的稳定性。

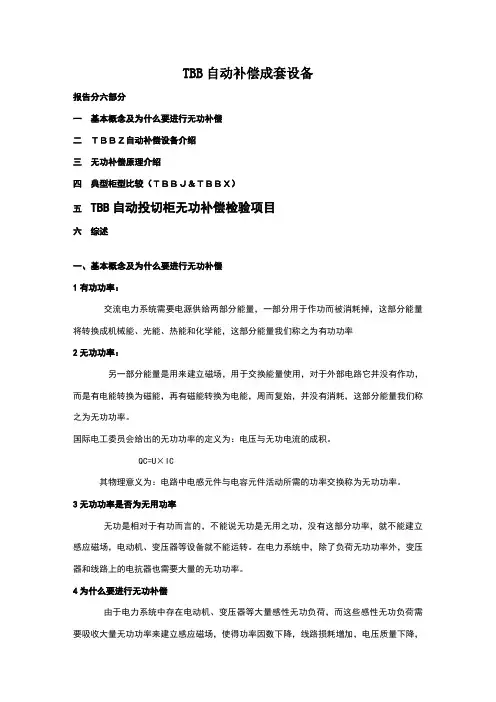

TBB自动补偿成套设备报告分六部分一基本概念及为什么要进行无功补偿二ＴＢＢＺ自动补偿设备介绍三无功补偿原理介绍四典型柜型比较（ＴＢＢＪ＆ＴＢＢＸ）五TBB自动投切柜无功补偿检验项目六综述一、基本概念及为什么要进行无功补偿1有功功率：交流电力系统需要电源供给两部分能量，一部分用于作功而被消耗掉，这部分能量将转换成机械能、光能、热能和化学能，这部分能量我们称之为有功功率2无功功率：另一部分能量是用来建立磁场，用于交换能量使用，对于外部电路它并没有作功，而是有电能转换为磁能，再有磁能转换为电能，周而复始，并没有消耗，这部分能量我们称之为无功功率。

国际电工委员会给出的无功功率的定义为：电压与无功电流的成积。

QC=U×IC其物理意义为：电路中电感元件与电容元件活动所需的功率交换称为无功功率。

3无功功率是否为无用功率无功是相对于有功而言的，不能说无功是无用之功，没有这部分功率，就不能建立感应磁场，电动机、变压器等设备就不能运转。

在电力系统中，除了负荷无功功率外，变压器和线路上的电抗器也需要大量的无功功率。

4为什么要进行无功补偿由于电力系统中存在电动机、变压器等大量感性无功负荷，而这些感性无功负荷需要吸收大量无功功率来建立感应磁场，使得功率因数下降，线路损耗增加，电压质量下降，设备利用率低。

为消除系统内感性无功功率产生的无用消耗，而达到有功功率最大限度出力的效果，必须进行无功补偿5无功补偿原理及补偿意义改善设备的利用率:可见，在一定的电压和电流下，提高COSφ，其输出的有功功率越大。

发电机、变压器等电力设备在设计时均有一定的电压有效值U和电流有效值I，即设备需在一定的额定电压及额定电流下运行。

根据P= UIcosφ，若功率因数较低，则发电机发出的有功功率或变压器通过的有功功率P较低，即设备容量得不到充分应用。

减少电压损失功率因数低，Q就大，△U就增大,受电端的电压就要降低。

在电压低于允许值时，将严重影响电动机及其它用电设备的正常运行。

低压柜无功功率补偿装置【摘要】低压柜无功功率补偿装置是指一种用于改善电力系统功率因数和节能的装置。

它通过对电路中的电容器和电感器进行自动控制，实现功率因数的补偿和调节，从而提高电力系统的效率和稳定性。

低压柜无功功率补偿装置的主要作用是减少无功功率的损耗，降低电能消耗，同时提高供电质量和减少线路负担。

该装置主要由控制器、电容器组、电抗器组等组成，安装时需要注意保持良好的通风散热和防水防尘措施。

利用该装置可以明显提高电网的稳定性和可靠性，减少线路损耗和设备过载。

随着节能环保意识的增强，低压柜无功功率补偿装置的市场需求也在不断增长，未来发展趋势将更加智能化和高效化。

低压柜无功功率补偿装置在各个行业中得到广泛应用，对提高电力系统运行效率和降低能源消耗具有重要意义。

【关键词】低压柜、无功功率补偿装置、作用、原理、组成部分、安装注意事项、使用效果、发展趋势、广泛应用、重要性1. 引言1.1 低压柜无功功率补偿装置的定义低压柜无功功率补偿装置，即Low Voltage Cabinet Reactive Power Compensation Device，是一种用于提高低压电网无功功率因数的装置。

在电力系统中，无功功率是指电流与电压的相位差所产生的功率，它并不能做功，但会导致电网中供电设备的能耗增加、线路损耗加大等问题。

对于电力系统的运行来说，无功功率的补偿是非常重要的。

低压柜无功功率补偿装置通过监测系统中的无功功率需求，可以实时控制电容器的接入和退出，从而提高电网的功率因数，减少无功功率的浪费。

它还可以对电网中的无功功率进行动态补偿，确保系统运行的稳定性和经济性。

低压柜无功功率补偿装置是一种非常重要的电气设备，可以有效提高电网的功率因数，减少能源消耗，保障电力系统的正常运行。

在现代电力系统中，其作用日益凸显，受到越来越多电力系统工程师的重视与关注。

1.2 低压柜无功功率补偿装置的作用低压柜无功功率补偿装置的作用主要是为了改善电力系统中存在的功率因数问题，提高系统的电能利用率和能效。

高压低压配电柜的无功补偿装置的使用与调节方法高压低压配电柜是电力系统中重要的组成部分，它负责将电源的高压电流转换为低压电流，以供给各个电器设备使用。

然而，在电力传输过程中，由于电流的特性，会产生一定的无功功率损耗，这会影响电力系统的效率和稳定性。

为了解决这个问题，无功补偿装置应运而生。

本文将介绍高压低压配电柜的无功补偿装置的使用与调节方法。

I. 无功补偿装置的基本原理和作用无功补偿装置是用来对电力系统中的无功功率进行补偿的设备。

在高压低压配电柜中，无功补偿装置能够改善功率因数，提高电能利用率，并减少无功功率损耗。

其基本原理是通过并联电容器或电抗器，补偿系统中的无功功率，达到功率因数的调节和优化。

II. 无功补偿装置的使用方法高压低压配电柜中的无功补偿装置使用方法如下：1. 安装和接线无功补偿装置应按照相关的电气安装标准进行安装，同时要注意与其他电器设备的接线，确保安全可靠。

根据无功补偿的需要，在高压低压配电柜中选择合适的位置进行安装。

2. 设定补偿容量根据电力系统的需要，对无功补偿装置进行容量的设定。

这需要考虑系统的负载情况、功率因数目标以及装置的额定容量等因素。

通常情况下，可以根据实际的功率因数进行调整。

3. 调节补偿方式无功补偿装置通常有手动和自动两种调节方式。

在高压低压配电柜中使用时，可以根据需要选择合适的补偿方式。

手动方式需要人工干预来调整补偿容量，而自动方式则可以根据实时的功率因数变化来自动调节补偿容量。

一般情况下，自动调节方式更加智能化和便捷。

III. 无功补偿装置的调节方法高压低压配电柜中的无功补偿装置可以通过以下方法进行调节：1. 监测功率因数通过对电力系统中功率因数的监测，可以了解到无功功率的变化情况。

当功率因数低于设定的目标值时，无功补偿装置即可自动启动，进行补偿。

同时，可以根据监测到的数据进行调整和优化。

2. 实时响应和调整在电力系统运行过程中，无功功率的需求是动态变化的。

安徽新在线科技股份有限公司产品手册产品手册高压自动无功补偿装置A-TBB高压自动无功补偿装置1、 概述概述我国传统的固定无功补偿传统的固定无功补偿，，容易过补或欠补容易过补或欠补，，我公司在原有固定补偿的基础上开发了一系列高压自动无功补偿装置固定补偿的基础上开发了一系列高压自动无功补偿装置，，适用于3－35KV 线路和变电站的集中或者分散补偿线路和变电站的集中或者分散补偿。

装置随负荷变化自动跟踪投切电容器踪投切电容器，，有效提高电网整体功率因数有效提高电网整体功率因数，，减少线路损耗减少线路损耗，，达到节能降耗节能降耗，，稳定电网电压之目的稳定电网电压之目的。

TBB 型高压分组并型高压分组并联电容器补偿成套装置联电容器补偿成套装置联电容器补偿成套装置（（以下简称装置以下简称装置）），TBB 型高压并联电容器装置多为柜式结构或框架结构型高压并联电容器装置多为柜式结构或框架结构。

当柜式结构时当柜式结构时，，多柜拼装依次排列多柜拼装依次排列。

整个柜体采用优质冷轧钢板折弯焊接或敷铝锌板折弯拼装而成钢板折弯焊接或敷铝锌板折弯拼装而成。

前后单或双门前后单或双门，，顶、底、侧面封板侧面封板，，设有通风散热窗设有通风散热窗。

柜体上部设有仪表室柜体上部设有仪表室，，用以布置和安排本单元柜的继电保护装置排本单元柜的继电保护装置。

当框式结构时当框式结构时，，由进线隔离开关龙门架由进线隔离开关龙门架、、避雷器支架避雷器支架、、电容器组构架器组构架、、串联电抗器组成串联电抗器组成，，整个装置外围采用钢网围栏整个装置外围采用钢网围栏。

该装置采用真空接触器或真空断路器和电压无功自动控制装置实现对电容器组的自动投切与控制置实现对电容器组的自动投切与控制，，达到自动调节母线电压达到自动调节母线电压、、补偿无功功率偿无功功率、、提高电压合格率和功率因数为目的的新型装置提高电压合格率和功率因数为目的的新型装置，，且具有安全可靠有安全可靠、、方便灵活及充分利用电容器容量方便灵活及充分利用电容器容量，，提高使用效率等特点。

10KV线路高压无功自动补偿装置默认分类 2008-03-14 15:44 阅读668 评论3字号：大中小1、概述高压无功自动补偿装置并联连接于10kV工频交流电力系统，采用网络无功功率和电压综合控制来实现实时自动完成电容器的投切，以提高功率因数，减少线路损耗，提高供电质量。

ZDGW1型用于10kV线路，主要由交流真空接触器、全密封高压并联电容器、高压控制器、无线电流互感器(或户外柱上式电流互感器)、电压互感器、避雷器、联接母线等组成。

电流信号的测量采用户外柱上式电流互感器或无线电流互感器，电压互感器V型接于真空开关之前，用来测量母线的电压，通过电压、电流计算无功功率。

用无线发送和接收电流信号或户外电流CT至高压无功控制器作为电流采样。

ZDGW2型用于35kV、110kV变电站10kV侧无功补偿，主要由交流真空接触器、全密封高压并联电容器、高压控制器、放电线圈、串联电抗器、避雷器、联接母线等组成。

输入模拟量采用变电站的电流信号和电压信号，用放电线圈作为电容器放电器件。

自动投切原理：测量电源侧母线电压和电流，计算网络的无功功率Q1，根据无功功率与电容器设定门限相比较进行自动投切，当Q1大于投入门限Qt时，经过设定延时，装置投入运行；当Q1大于切除门限Qq时，（电容器投入过补偿的容量，此时功率因数应为负值）经过设定延时后，装置退出运行。

来源:根据母线的实际运行参数，适当改变Qt、Qq的设定值，以取得最佳经济效益，且保证装置不发生投切震荡。

装置电容器内安装放电电阻。

2、使用条件海拔高度：≤1000m环境温度类别：-40/A，-25/B 45℃（户内）60℃（户外）相对湿度：40℃（或45℃）时，20%～90%安装场所应无有害气体及蒸汽，且无导电性尘埃。

安装场地应无剧烈震动和冲击。

3、主要参数A、额定电压10kV和6kV两种。

B、柱上式无功补偿装置额定容量（kvar）：100、200、300、360、450、600、900、1200。
