推荐：供配电知识：高压并联电容器装置自动投切或手动投切方式规定

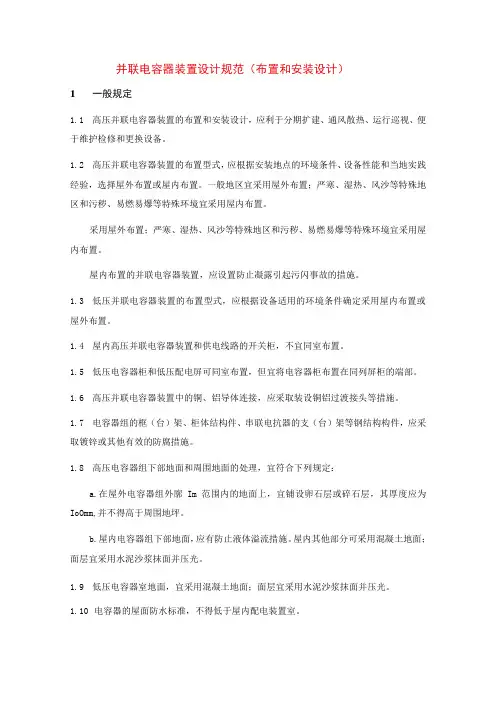

并联电容器装置设计规范（布置和安装设计）1一般规定1.1高压并联电容器装置的布置和安装设计，应利于分期扩建、通风散热、运行巡视、便于维护检修和更换设备。

1.2高压并联电容器装置的布置型式，应根据安装地点的环境条件、设备性能和当地实践经验，选择屋外布置或屋内布置。

一般地区宜采用屋外布置；严寒、湿热、风沙等特殊地区和污秽、易燃易爆等特殊环境宜采用屋内布置。

采用屋外布置；严寒、湿热、风沙等特殊地区和污秽、易燃易爆等特殊环境宜采用屋内布置。

屋内布置的并联电容器装置，应设置防止凝露引起污闪事故的措施。

1.3低压并联电容器装置的布置型式，应根据设备适用的环境条件确定采用屋内布置或屋外布置。

1.4屋内高压并联电容器装置和供电线路的开关柜，不宜同室布置。

1.5低压电容器柜和低压配电屏可同室布置，但宜将电容器柜布置在同列屏柜的端部。

1.6高压并联电容器装置中的铜、铝导体连接，应采取装设铜铝过渡接头等措施。

1.7电容器组的框（台）架、柜体结构件、串联电抗器的支（台）架等钢结构构件，应采取镀锌或其他有效的防腐措施。

1.8高压电容器组下部地面和周围地面的处理，宜符合下列规定：a.在屋外电容器组外廓Im范围内的地面上，宜铺设卵石层或碎石层，其厚度应为IoOmm,并不得高于周围地坪。

b.屋内电容器组下部地面，应有防止液体溢流措施。

屋内其他部分可采用混凝土地面；面层宜采用水泥沙浆抹面并压光。

1.9低压电容器室地面，宜采用混凝土地面；面层宜采用水泥沙浆抹面并压光。

1.10电容器的屋面防水标准，不得低于屋内配电装置室。

2高压电容器组的布置和安装设计2.1电容器组的布置，宜分相设置独立的框（台）架。

当电容器台数较少或受到场地限制时，可设置三相共用的框架。

2.2分层布置的电容器组框（台）架，不宜超过三层，每层不应超过两排，四周和层间不得设置隔板。

2.3电容器组的安装设计最小尺寸，应符合表的规定。

表电容器组安装设计最小尺寸（mm）2.4屋内外布置的电容器组，在其四周或一侧应设置维护通道，其宽度不应小于1.2m。

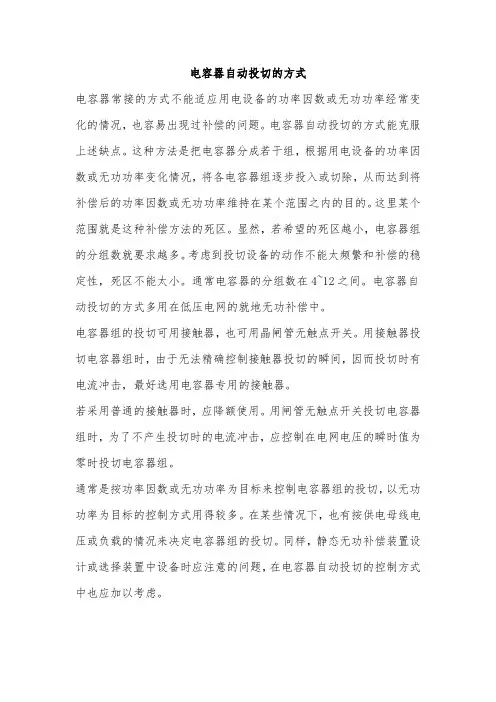

电容器自动投切的方式
电容器常接的方式不能适应用电设备的功率因数或无功功率经常变化的情况，也容易出现过补偿的问题。

电容器自动投切的方式能克服上述缺点。

这种方法是把电容器分成若干组，根据用电设备的功率因数或无功功率变化情况，将各电容器组逐步投入或切除，从而达到将补偿后的功率因数或无功功率维持在某个范围之内的目的。

这里某个范围就是这种补偿方法的死区。

显然，若希望的死区越小，电容器组的分组数就要求越多。

考虑到投切设备的动作不能太频繁和补偿的稳定性，死区不能太小。

通常电容器的分组数在4~12之间。

电容器自动投切的方式多用在低压电网的就地无功补偿中。

电容器组的投切可用接触器，也可用晶闸管无触点开关。

用接触器投切电容器组时，由于无法精确控制接触器投切的瞬间，因而投切时有电流冲击，最好选用电容器专用的接触器。

若采用普通的接触器时，应降额使用。

用闸管无触点开关投切电容器组时，为了不产生投切时的电流冲击，应控制在电网电压的瞬时值为零时投切电容器组。

通常是按功率因数或无功功率为目标来控制电容器组的投切，以无功功率为目标的控制方式用得较多。

在某些情况下，也有按供电母线电压或负载的情况来决定电容器组的投切。

同样，静态无功补偿装置设计或选择装置中设备时应注意的问题，在电容器自动投切的控制方式中也应加以考虑。

并联电容器装置设计规范(GB50227-95)第一章总则第1.0.1条为使电力工程的并联电容器装置设计贯彻国家技术经济政策, 做到安全可靠、技术先进、经济合理和运行检修方便,制订本规范.第1.0.2条本规范适用于220KV及以下变电所、配电所中无功补偿用三相交流高压、低压并联电容器装置的新建、扩建工程设计.第1.0.3条并联电容器装置的设计, 应根据安装地点的电网条件、补偿要求、环境状况、运行检修要求和实践经验,确定补偿容量、选择接线、保护与控制、布置及安装方式.第1.0.4条并联电容器装置的设备选型, 应符合国家现行的产品标准的规定.第1.0.5条并联电容器装置的设计,除应执行本规范的规定外,尚应符合国家现行的有关标准和规范的规定.第二章-1 术语1.高压并联电容器装置(installtion of high voltage shunt capacitors):由高压并联电容器和相应的一次及二次配套设备组成, 可独立运行或并联运行的装置.2.低压并联电容器装置(installtion of low voltage shunt capacitors):由低压并联电容器和相应的一次及二次配套元件组成, 可独立运行或并联运行的装置.3.并联电容器的成套装置(complete set of installation for shunt capacitors):由制造厂设计组装设备向用户供货的整套并联电容器装置.4.单台电容器(capacitor unit):由一个或多个电容器元件组装于单个外壳中并引出端子的组装体.5.电容器组(capacitor bank):电气上连接在一起的一群单台电容器.6.电抗率(reactance ratio):串联电抗器的感抗与并联电容器组的容抗之比,以百分数表示.7.放电器、放电元件(discharge device、discharge component):装在电容器内部或外部的, 当电容器从电源脱开后能将电容器端子间的电压在规定时间内降低到规定值的设备或元件.8.串联段(series section):在多台电容器连接组合中,相互并联的单台电容器群.9.剩余电压(residual voltage):单台电容器或电容器组脱开电源后, 电容器端子间或电容器组端子间残存的电压.10.涌流(inrush transient current):电容器组投入电网时的过渡过电流.11.外熔丝(external fuses):装于单台电容器外部并与其串联连接, 当电容器发生故障时用以切除电容器的熔丝.12.内熔丝(internal fuses):装于单台电容器内部与元件或元件组串联连接, 当元件发生故障时用以切除该元件或元件组的熔丝.13.放电容量(discharging capacity):放电器允许连接的电容器组的容量.14.不平衡保护(unbalance protection):利用电容器组内两个相关部分之间的电容量之差形成的电流差或电压差构成的保护.第二章-2 符号1.Qcx:发生n次谐波谐振的电容器容量.2.Sd: 并联电容器装置安装处的母线短路容量.3.n: 谐波次数.4.K: 电抗率.5.I*ym:涌流峰值的标么值.6.β: 涌流计算中计及的电源影响系数.7.Q: 电容器组容量.8.Uc: 电容器端子运行电压.: 并联电容器装置的母线电压.10.S: 电容器组每相的串联段数.第二章-3 代号1.C: 电容器组.2.IC、2C、3C: 并联电容器装置分组回路编号.3.C1、C2、Cn: 单台电容器编号.4.L: 串联电抗器或限流线圈.5.QS: 隔离开关或刀开关.6.QF: 断路器.7.QG: 接地开关.8.TA: 电流互感器.: 放电器、放电元件.10.FV: 避雷器.11.FU: 熔断器.12.KM: 交流接触器.13.KA: 热继电器.14.HL: 指示灯.15.Uo: 开口三角电压.16.△U:相不平衡电压.17.△I:桥差电流.18.Io: 中性点不平衡电流.第三章接入电网基本要求第3.0.1条高压并联电容器装置接入电网的设计,应按全面规划、合理布局、分级补偿、就地平衡的原则确定最优补偿容量和分布方式.第3.0.2条变电所里的电容器安装容量,应根据本地区电网无功规划以及国家现行标准《电力系统电压和无功电压技术导则》和《全国供用电规划》的规定计算后确定.当不具备设计计算条件时,电容器安装容量可按变压器容量的10%-30%确定.第3.0.3条电容器分组容量,应根据加大单组容量、减少组数的原则确定.当分组电容器按各种容量组合运行时,不得发生谐振,且变压器各侧母线的任何一次谐波电压含量不应超过现行国家标准《电能质量- 公用电网谐波》的有关规定.谐振电容器容量,可按下式计算:Qcx=Sd[(1/n^2)-K] (3.0.3)式中:Qcx为发生n次谐波谐振电容器容量(Mvar);Sd为并联电容器装置安装处的母线短路容量(MV A);n为谐波次数,即谐波频率与电网基波频率之比;K为电抗率.第3.0.4条高压并联电容装置应装设在变压器的主要负荷侧.当不具备条件时,可装设在三绕组变压器的低压侧.第3.0.5条当配电所中无高压负荷时,不得在高压侧装设并联电容器装置.第3.0.6条低压并联电容器装置的安全地点和装设容量,应根据分散补偿和降低线损的原则设置. 补偿后功率因数应符合现行国家标准《全国供用电规则》的规定.第四章电气接线第一节接线方式第4.1.1条高压并联电容器装置, 在同级电压母线上无供电线路和有供电线路时, 可采用各分组回路直接接入母线,并经总回路接入变压器的接线方式.当同级电压母线上有供电线路,经技术经济比较合理时,可设置电容器专用母线的接线方式.第4.1.2条高压电容器组的接线方式,应符合下列规定:一、电容器组宜采用单星形接线或双星形接线.在中性点非直接接地的电网中,星形接线电容器组的中性点不应接地.二、电容器组的每相或每个桥臂,由多台电容器串联组合时, 应采用先并联后串联的接线方式.第4.1.3条低压电容器或电容器组, 可采用三角形接线或中性点不接地的星形接线方式.第二节配套设备及其连接第4.2.1条高压并联电容器装置的分组回路, 可采用高压电容器组与配套设备连接的方式,并装设下列配套设备:1.隔离开关、断路器或跌落式熔断器等设备.2.串联电抗器.3.操作过电压保护用避雷器.4.单台电容器保护用熔断器.5.放电器和接地开关.6.继电保护、控制、信号和电测量用一次设备及二次设备.第4.2.2条低压联联电容器装置接线宜装设下列配套元件;当采用的交流接触器具的限制涌流功能和电容器柜有谐波超值保护时,可不装设相应的限流线圈和热继电器.1.总回路刀开关和分回路交流接触器或功能相同的其他元件.2.操作过电压保护用避雷器.3.短路保护用熔断器.4.过载保护用热继电器.5.限制涌流的限流线圈.6.放电器件.7.谐波含量超限保护、自动投切控制器、保护元件、信号和测量表计等配套器件.第4.2.3条串联电抗器宜装设于电容器组的中性点侧. 当装设于电容器组的电源侧时,应校验动稳定电流和热稳定电流.第4.2.4条当电容器配置熔断器时, 应每台电容器配一只喷式熔断器; 严禁多台电容器共用一只喷逐式熔断器.第4.2.5条当电容器的外壳直接接地时, 熔断器应接在电容器的两侧.当电容器装设于绝缘框(台)架上且串联段数为二段及以上时,至少应有一个串联段的熔断器接在电容器的电源侧.第4.2.6条电容器组应装设放电器或放电元件.第4.2.7条放电器宜采用与电容器组直接并联的接线方式. 当放电器采用星形接线时,中性点不应接地.第4.2.8条低压电容器组装设的外部放电器件, 可采用三角形接线或不接地的星形接线,并直接与电容器连接.第4.2.9条高压电容器组的电源侧和中性点侧.宜设置检修接地开关.第4.2.10条高压并联电容器装置的操作过电压保护和避雷器接线方式, 应符合下列规定:一、高压并联电容器装置的分组回路,宜设置操作过电压保护.二、当断路器公发生单相重击穿时,可采用中性点避雷器接线方式,或采用相对地避雷器接线方式.三、断路器出现两相重击穿的概率极低时,可不设置两重击穿故障保护. 当需要限制电容器极间和电源侧对地地电压时, 其保护方式应符合下列规定:1.电抗率为12%及以上时,可采用避雷器与电容器组并联连接和中性点避雷器接线的方式.2.电抗率不大于1%时, 可采用避雷器与电容器组并联连接和中性点避雷器接线的方式.3.电抗率为4.5%-6%时,避雷器接线方式宜经模拟计算研究确定.第五章电器和导体的选择第一节一般规定第5.1.1条并联电容器装置的设备选型,应根据下列条件选择:1.电网电压、电容器运行工况.2.电网谐波水平.3.母线短路电流.4.电容器对短路电流的助增效应.5.补偿容量及扩建规划、接地、保护和电容器组投切方式.6.海拔高度、气温、湿度、污秽和地震烈度等环境条件.7.布置与安装方式.8.产品技术条件和产品标准.第5.1.2条并联电容器装置的电器和导体的选择, 应满足在当地环境条件下正常运行、过电压状态和短路故障的要求.第5.1.3条并联电容器装置的总回路和分组回路的电路和导体的稳态过电流,应为电容器额定电流的1.35倍.第5.1.4条高压并联电容器装置的外绝缘配合, 应与变电所、配电所中同级电压的其他电气设备一致.第5.1.5条并联电容器成套装置的组合结构,应便于运输和现场安装.第二节电容器第5.2.1条电容器的选型应符合下列规定:一、可选用单台电容器、集合式电容器和单台容量在500Kvar及以上的电容器且成电容器组.二、设置在严寒、高海拔、湿热带等地区和污秽、易燃易爆等环境中的电容器,均应满足特殊要求.三、装设于屋内的电容器,宜选用难燃介质的电容器.四、装设在同一绝缘框(台)架上串联段数为二段的电容器组,宜选用单套电容器.第5.2.2条电容器额定电压的选择,应符合下列要求:一、应计入电容器接入电网处的运行电压.二、电容器运行中承受的长期工频过电压,应不大于电容器额定电压的1.1倍.三、应计入接入串联电抗器引起的电容器运行电压升高,其电压升高值按下式计算:Uc = {Us/[(√3)S]}.1/(1-K) (5.2.2)式中:1.Uc为电容器端子运行电压(KV);为并联电容器装置的母线电压(KV);3.S为电容器组每相的串联段数.第5.2.3条电容器的绝缘水平,应按电容器接入电网处的要求选取.第5.2.4条电容器的过电压值和过电流值, 应符合国家现行产品标准的规定.第5.2.5条单台电容器额定容量的选择, 应根据电容器组设计容量和每相电容器串联、并联的台数确定,并宜在电容器产品额定容量系列的优先值中选取.第5.2.6条低压电容器宜采用自愈式电容器.第三节断路器第5.3.1条高压并联电容器装置断路器的选择, 除应符合断路器有关标准外,尚应符合下列规定:一、并合时,触头弹跳时间不应大于2ms,并不应有过长的预击穿; 10KV 少油断路器的关合预击穿时间不得超过3.5ms.二、开断时不应重击穿.三、应能承受关合涌流,以及工频短路电流和电容器高频涌流的联合作用.四、每天投切超过三次的断路器,应具备频繁操作的性能.第5.3.2条高压并联电容器装置总回路中的断路器, 应具有切除所连接的全部电容器组和开断总回路短路电流的能力. 条件允许时,分组回路的断路器可采用不承担开断短路电流的开关设备.第5.3.3条投切低压电容器的开关,其接通、分断能力和短路强度,应符合装设点的使用条件.当切除电容器时,不应发生重击穿,并应具备频繁操作的性能.第四节熔断器第5.4.1条电容器保护使用的熔断器,宜采用喷逐式熔断器.第5.4.2条熔断器的时间-电流特性曲线,应选择在被保护的电容器外壳的10%爆裂概率曲经的左侧. 时间-电流特性曲线的偏差,应符合现行国家标准《高压并联电容器单台保护用熔断器订货技术条件》的有关规定.第5.4.3条熔断器的熔丝额定电流选择, 不应小于电容器额定电流的1.43倍,并不宜大于额定电流的1.55倍.第5.4.4条设计选用的熔断器的额定电压、耐受电压、开断性能、熔断特性、抗涌流能力、机械性能和电气寿命,均应符合国家现行标准《高压并联电容器单台保护用熔断器订货技术条件》的规定.第五节串联电抗器第5.5.1条串联电抗器的选型, 宜采用干式空心电抗器或油浸式铁心电抗器,并应根据技术经济比较确定.第5.5.2条串联电抗器的电抗率选择应符合下列规定:一、仅用于限制涌流时,电抗率宜取0.1%-1%.二、用于抑制谐波, 当并联电容器装置接入电网处的背景谐波为5次及以上时,宜取4.5%-6%; 当并联电容器装置接入电网处的背景谐波为3次及以上时,宜取12%;亦可采用4.5%-6%与12%两种电抗率.第5.5.3条并联电容器装置的合闸涌流限值, 宜取电容器组额定电流的20倍;当超过时,应采用装设串联电抗器予以限制.电容器组投入电网时的涌流计算,应符合本规范附录B的规定.第5.5.4条串联电抗器的额定电压和绝缘水平, 应符合接入处电网电压和安装方式要求.第5.5.5条串联电抗器的额定电流不应小于所连接的电容器组的额定电流,其允许过电流值不应小于电容器组的最大过电流值.第5.5.6条变压器回路装设限流电抗器时, 应计入其对电容器分组回路的影响和抬高母线电压的作用.第六节放电器第5.6.1条当采用电压互感器作放电器时,宜采用全绝缘产品,其技术特性应符合放电器的规定.第5.6.2条放电器的绝缘水平应与接入处电网绝缘水平一致. 放电器的额定端电压应与所并联电容器的额定电压相配合.第5.6.3条放电器的放电性能应满足电容器组脱开电源后, 在5S内将电容器组上的剩余电奢降至50V及以下.第5.6.4条当放电器带有二次线圈并用于保护和测量时, 应满足二次负荷和电压变比误差的要求.第七节避雷器第5.7.1条避雷器用于限制并联电容器装置操作过电压保护时, 应选用无间隙金属氧化物避雷器.第5.7.2条与电容器组并联连接的避雷器、与串联电抗器并联连接的避雷器和中性点避雷器参数选择,应根据工程设计的具体条件进行模拟计算确定.第八节导体及其他第5.8.1条单台电容器至母线或熔断器的连接线应采用软导线, 其长期允许电流不应小于单台电容器额定电流的1.5倍.第5.8.2条电容器组的汇流母线和均压线的导线截面应与分组回路的导体截面一致.第5.8.3条双星形电容器组的中性点连接线和桥形接线电容器组的桥连接线,其长期允许电流不应小于电容器组的额定电流.第5.8.4条并联电容器装置的所有连接导体, 应满足动稳定和热稳定的要求.第5.8.5条用于高压并联电容器装置的支柱绝缘子, 应按电压等级、泄漏距离、机械荷载等技术条件选择和校验.第5.8.6条用于高压并联电容器组不平衡保护的电流互感器, 应符合下列要求:一、额定电压应按接入处电网电压选择.二、额定电流不应小于最大稳态不平衡电流.三、应能耐受故障状态一的短路电流和高频涌放电流. 并应采取装设间隙或装设避雷器等保护措施.四、准确等级可按继电保护要求确定.第5.8.7条用于高压电容器组不平衡保护的电压互感器,应符合下列要求:一、绝缘水平应按接入处电网电压选择.二、一次额[下电压不得低于最大不平衡电压.三、一次线圈作电容器的放电回路时,应满足放电容量要求.四、准确等级可按电压测量要求确定.第六章保护装置和投切装置第一节保护装置第6.1.1条电容器故障保护方式应根据各地的实践经验配置.第6.1.2条电容组应装设不平衡保护,并应符合下列规定:一、单星形接线的电容器线岢采用开口三角电压保护.二、串联段数为二段及以上的单星形电容器组岢打用电压差动保护.三、每相能接成四个桥臂的单星形电容器组,可采用桥式差电流保护.四、以星形接线电容器组,可采用中性点不平等电流保护.采用外熔丝保护和电容器组,其不平衡保护应按单台电容器过电压允许值整定. 采用内熔丝保护和无熔丝保护的电容器且,其不平衡保护应按电容器内部元件过电压允许值整定.第6.1.3条高压并联电容器装置可装设带有短延时的速断保护和过流保护,保护动作于跳闸.速断保护的动作电流值,在最小运行方式下, 电容顺组端部引线发生两相短路时,保护的灵敏系数应符合要求; 动作时限应大于电容器组合闸涌流时间.第6.1.4条高压并联电容器装置宜装设过负荷保护, 带时限动作于信号或跳闸.第6.1.5条高压并联电容器装置应装设母线过电压保护, 带时限动作于信号或跳闸.第6.1.6条高压并联电容器装置应装设母线失压保护, 带时限动作于跳闸.第6.1.7条容量为0.18MV A 及以上的油浸式铁心串联电抗器装设瓦斯保护.轻瓦斯动作于信号,重瓦斯动作于跳闸.第6.1.8条低压并联电容器装置, 应有短路保护、过电压保护、失压保护,并宜有过负荷保护或谐波超值保护.第二节投切装置第6.2.1条高夺并联电容器装置可根据其在电网中的作用、设备情况和运行经验选择自动投切或手动投投切方式,并应符合下列规定:一、兼负电网调压的并联电容器装置.可采用按电压、无功功率及时间等组合条件的自动投切.二、变电所的主变压器具有载调压装置时,可采用对电容器组与变压器分接头进行综合调节的自动投切.三、除上述之外变电所的并联电容器装置,可分别采用按电压、无功功率(电流)、功率因数或时间为控制量的自动投切.四、高压并联电容器装置,当日投切不超过三次时,宜采用手动投切.第6.2.2条低压并联电容器装置应采用自动投切. 自动投切的控制量可选用无功功率、电压、时间、功率因数.第6.2.3条自动投切装置应具有防止保护跳闸时误合电容器组的闭锁功能,并根据运行需要应具有的控制、调节、闭锁、联络和保护功能; 应设改变投切方式的选择开关.第6.2.4条并联电容器装置,严禁设置自动重合闸.第七章控制回路、信号回路和测量仪表第一节控制回路和信号回路第7.1.1条220KV变电所的并联电容器装置, 宜在主控制室内控制, 其他变电所和配电所的并联电容器装置,可就地控制.第7.1.2条高压并联电容器装置的断路器, 宜采用一对一的控制方式,其控制回路,应具的防止投切设备跳跃的闭锁功能.第7.1.3条高压并联电容器装置的断路器与相应的隔离开关和接地开关之间,应设置闭锁装置.第7.1.4条高压并联电容器装置, 应设置断路器的位置信号、运行异常的预告信号和事故跳闸的信号.第7.1.5条低压并联电容器装置,应具有电容器投入和切除的信号.第二节测量仪表第7.2.1条高压并联电容器装置所连接的母线, 应有一只切换测量线电压的电压表.第7.2.2条高压并联电容器装置的总回路, 应装设无功功率表、无功电度表及每相一只电流表.第7.2.3条当总回路下面连接有燕联电容器和并联电抗器时, 总回路应装设双方向的无功率表,并应装设分别计量容性和感性的无功电度表.第7.2.4条高压并联电容器装置的分组回路中, 可仅设一只电流表. 当并联电容器装置和供电线路同接一条母线时,宜在高压并联电容器装置的分组回路中装设无功电度表.第7.2.5条低压并联电容器装置, 应具有电流表、电压表及功率因数表.第八章布置和安装设计第一节一般规定第8.1.1条高压并联电容器装置的布置和安装设计, 应利于分期扩建、通风散热、运行巡视、便于维护检修和更换设备.第8.1.2条高压联电容器装置的布置型式, 应根据安装地点的环境条件、设备性能和当地实距经验, 选择屋外布置和屋内布置.一般地区宜采用屋外布置;严寒、湿热、风沙等特殊地区和污秽、易燃易爆等特殊环境宜采用屋内布置.屋内布置的并联电容器装置,应防设置防止凝露引起的污闪事故的措施.第8.1.3条低压并联电容器装置的布置型式, 应根据设备适用于的环境条件确定采用屋内布置或屋布置.第8.1.4条屋内高压并联电容器装置和供电线路的开关柜, 不宜同室布置.第8.1.5条低压电容器柜和低压配电屏可同室布置, 但宜将电容器柜布置在同列屏柜的端部.第8.1.6条高压并联电容器装置中的铜、铝导体连接, 应采取装设铜铝过渡接头等措施.第8.1.7条电容器组的框(台)架、柜体结构件、串联电抗器的支(台)架等钢结构构件,应采用镀锌或其他的有效的防腐措施.第8.1.8条高压电容器组下部地面和周围地面的处理, 宜符合下列规定:一、在屋外电容器组外廓1m范围内的地面上,宜铺设卵石层或碎石层,其厚度应为100mm,并海里高于周围地坪.二、屋内电容器组下部地面,应有防止液体溢流措施. 屋内其他部分可采用混凝土地面;面层宜采用水泥沙浆抹面并压光.第8.1.9条低压电容器室地面,宜采用混凝土地面;面层宜采用水泥少浆抹面并压光.第8.1.10条电容器的屋面防水标准,不得低于屋内配电装置室.第二节高压电容器组的布置和安装设计第8.2.1条电容器组的布置,宜分相设置独立的框(台)架.当电容器台数较少或受到地限制时,可设置三相共用的框架.第8.2.2条分层布置的电容器组框(台)架,不宜超过三层,每层不应超过两排,四周和层间不得设置隔板.第8.2.3条电容器组的安装设计最小尺寸,应符合表8.2.3的规定:电容器组安装设计最小尺寸(mm) 表8.2.3━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━名称最小尺寸──────────────────────────────电容器(屋内、屋外):间距100排间距离200电容底部距地面:屋外300屋内200框(台)架顶部至顶棚净距: 1000━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━第8.2.4条屋内外布置的电容器组, 在其四周或一侧应设置维护通道,其宽度洞庭湖小于1.2m. 当电容器双排布置时,框(台)架和墙之间或框(台)架相互间可设置检修走道,其宽度不宜小于1m.注:1.维护通道系指正常运行时巡视、停电后进行维护检修和更换设备的通道.2.检修走道系指停电后维护检修工作使用的走道.第8.2.5条电容器组的绝缘水平,应与电网绝缘水平相配合.当电容器与电网绝缘水平一致时,应将电容器外壳和框(台)架可靠接地; 当电容器的绝缘水平低于电网时,应将电容器安装在与电网绝缘水平相一致。

《供配电系统设计规范》ＧＢ５００５２／９５第一章总则 (2)第二章负荷分级及供电要求 (2)第三章电源及供电系统 (3)第四章电压选择和电能质量 (4)第五章无功补偿 (5)第六章低压配电 (6)附录一名词解释 (7)第一章总则第1.0.1条为使供配电系统设计贯彻执行国家的技术经济政策，做到保障人身安全，供电可靠，技术先进和经济合理，制订本规范。

第1.0.2条本规范适用于110KV及以下的供配电系统新建和扩建工程的设计。

第1.0.3条供配电系统设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。

第1.0.4条供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。

第1.0.5条供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。

第1.0.6条供配电系统设计除应遵守本规范外，尚应符合国家现行有关标准和规范的规定。

第二章负荷分级及供电要求第2.0.1条电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定：一、符合下列情况之一时，应为一级负荷：１．中断供电将造成人身伤亡时。

２．中断供电将在政治、经济上造成重大损失时。

例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。

３．中断供电将影响有重大政治、经济意义的用电单位的正常工作。

例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。

在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。

二、符合下列情况之一时，应为二级负荷：１．中断供电将在政治、经济上造成较大损失时。

例如：主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。

高压并联电容器装置技术标准（附编制说明）目录1 总则 (1)2 引用标准 (1)3 使用条件 (2)3.1 海拔 (2)3.2 环境类别温度 (2)3.3 相对湿度 (2)3.4 最大日温差 (2)3.5 抗污秽能力 (2)3.6 抗震要求 (3)3.7 产品分类 (3)4 技术要求 (3)4.1 装置的额定电压 (3)4.2 装置的额定容量 (3)4.3 装置的额定电抗率 (4)4.4 电容器组的额定电压 (4)4.5 电器和导体选择 (4)4.6 布置和安装 (4)4.7 保护及控制方式选择 (5)4.8 性能要求 (6)4.9 安全要求 (11)5 试验 (11)5.1 试验基本条件 (11)5.2 外观检查 (11)5.3 电容测量 (11)5.4 电感(电抗)测量 (11)5.5 耐电压试验 (12)5.6 温升试验 (12)5.7 短路强度试验 (13)5.8 防护等级检验 (13)5.9 放电试验 (13)5.10投切试验 (13)5.11 熔断器保护试验 (14)I5.12 保护装置试验 (14)5.13 自动控制试验 (14)5.14 密封性试验 (14)5.15 介质损耗因数（tgδ）的测量 (14)5.16 局部放电试验 (14)5.17 局部放电熄灭电压试验 (14)5.18 放电器检验 (15)5.19 热稳定试验 (15)5.20 绝缘冷却油试验 (15)5.21 套管及线路端子的机械强度试验 (15)5.22 外壳机械强度试验 (15)5.23 耐久性试验 (15)5.24 自愈式电容器有关试验 (15)5.25 检验规则 (16)6 标志、包装、贮存和运输 (18)6.1 标志 (18)6.2 包装及警告牌 (19)6.3 贮存和运输 (19)7 其它 (19)高压并联电容器装置技术标准编制说明 (20)II高压并联电容器装置技术标准1总则技术本标准是依据有关高压并联电容器装置的、行业和国际有关标准、规程和规范，并结合近年来电网公司输变电设备评估报告、生产运行情况分析以及设备现场运行经验制定。

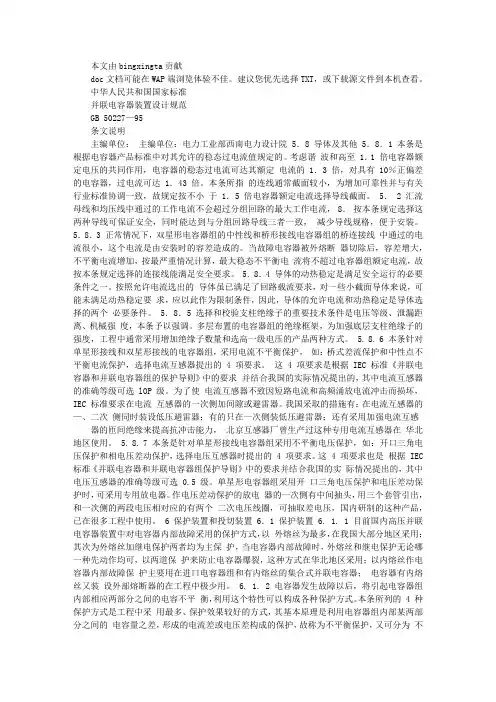

本文由bingxingta贡献doc文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。

中华人民共和国国家标准并联电容器装置设计规范GB 50227—95条文说明主编单位：主编单位：电力工业部西南电力设计院 5．8 导体及其他 5．8．1 本条是根据电容器产品标准中对其允许的稳态过电流值规定的。

考虑谐波和高至 1．1 倍电容器额定电压的共同作用，电容器的稳态过电流可达其额定电流的 1．3 倍，对具有 10％正偏差的电容器，过电流可达 1．43 倍。

本条所指的连线通常截面较小，为增加可靠性并与有关行业标准协调一致，故规定按不小于 1．5 倍电容器额定电流选择导线截面。

5． 2 汇流母线和均压线中通过的工作电流不会超过分组回路的最大工作电流， 8．按本条规定选择这两种导线可保证安全，同时能达到与分组回路导线三者一致，减少导线规格，便于安装。

5．8．3 正常情况下，双星形电容器组的中性线和桥形接线电容器组的桥连接线中通过的电流很小，这个电流是由安装时的容差造成的。

当故障电容器被外熔断器切除后，容差增大，不平衡电流增加，按最严重情况计算，最大稳态不平衡电流将不超过电容器组额定电流，故按本条规定选择的连接线能满足安全要求。

5．8．4 导体的动热稳定是满足安全运行的必要条件之一。

按照允许电流选出的导体虽已满足了回路载流要求，对一些小截面导体来说，可能未满足动热稳定要求，应以此作为限制条件，因此，导体的允许电流和动热稳定是导体选择的两个必要条件。

5．8．5 选择和校验支柱绝缘子的重要技术条件是电压等级、泄漏距离、机械强度，本条予以强调。

多层布置的电容器组的绝缘框架，为加强底层支柱绝缘子的强度，工程中通常采用增加绝缘子数量和选高一级电压的产品两种方式。

5. 8. 6 本条针对单星形接线和双星形接线的电容器组，采用电流不平衡保护，如：桥式差流保护和中性点不平衡电流保护，选择电流互感器提出的 4 项要求。

高压电容柜的手动自动投切，高压电抗器，高压接触器详解一，高压电容柜有主柜和副柜有双柜左边主柜，右边副柜1，今天介绍的这两台是非标方案，什么是非标方案呢，就是我们之前作柜子时，会做成两个独立柜，我们不会把所有的设备放进一个柜子里面2，副柜我们按副柜为例，副柜里面有接触器，电流互感器，放电线圈，高压熔断器，电抗器，电容器。

现在这两台是自动投切的，高压电容柜分成手动投切和自动投切常见两种，现在厂矿项目，大型厂矿项目用自动投切，但是有非常多的厂矿项目，是用手动投切电容器的，就是它会一直投切在线路上不退出的，因为高压系统电容补偿的话是长期补偿。

3，主柜上图为主柜系统图A，主柜系统图，它上面有一把GN19D的隔离开关，有传感器带电显示器，高压真空接触器，电流互感器，避雷器，避雷器是电容专用的避雷器，熔断器，电容器，电抗器，放电线圈上图为星接电压互感器，放电线圈B，星接电压互感器，它的作用是和普通电压互感器型号是不一样的，它是放电线圈，它的主要作用是放电，因为普通电压互感器放电能力没有它强。

上图是上隔离开关上图最下端显示接地开关在合闸状态C，上隔离开关，这把上隔离是GN19的，上面是隔离开关，下面是一个接地。

上图是高压真空接触器D，真空接触器，这个真空接触器上端有3个铜头，可以从这个真空接触器铜排分支点，拉电缆拉到主柜去，这种真空接触器分成两种真空接触器，第一种，电磁保持型，第二种是机械保持型，电磁保持型，就是我们普通的接触器你通电时它才合，停电它就分开了，这种叫电磁保持E，还有一种接触器，它是直接保持，一通电它就合，然后你就不用管它了，停电了它还是合着，就通电一次就可以了，给它发一个通电信号它合上，合上后它就会一直卡在那，就是全部停电它还是在合位，第二次通电时，它才要分开，这种叫机械保持，机械保持更加稳定，而且不容易烧线圈，高压的真空接触器实际上发热量较大，合闸电流也比较大，正常工作电流比较大，在我们的实际使用过程中，特别容易烧毁，现在很多不采用电磁保持了，基本上都是用机械保持型的真空接触器上图是电压互感器，放电线圈的作用F，电压互感器，放电线圈的作用电容器里面是带电的，他在检修的时候，你放电会很麻烦，你要放完电你才敢检修，那我们就会用放电线圈去给它进行放电，放电线圈我们是采用星接的方法，就是类似3个电压互感器的接法，然后放电线圈的中性的和电容的中性点对接，电容的中性点也采用星接，但是这个中性点是不接地的，有些人会以为中性点要接地，我们是中性点不接地系统，所以中性点不接地上图是高压熔断器G，熔断器HRNC的电容器，这种电容器实际上它的分断速度是好于弹出式熔断器，但是在很多设计方案里，还是会用弹出式熔断器，熔断器的熔断曲线，现在柜中的熔断器是更好的，但是这种也容易出问题，它容易炸，因为它外面有个陶管，如果它熔断不好，熔断器就会整体爆炸，爆炸后，它会把熔断器里面的物质撒到柜子里，有时会引起相间短路，这是它的不好的地方H，弹出式熔断器它不容易炸，它熔断后它会把里面的熔丝弹出来的，杆时跌落式熔断器就是用的弹出式熔断器，标准柜用弹出式熔断器，而小型柜就是一台柜子什么都做了，所以就选用陶管式熔断器，因为这里装弹出式熔断器弹出安全距离是不够的，熔丝弹出后，熔丝可能会碰到门板，所以我们小柜型非标柜不采用弹出式熔断器，陶瓷式熔断器，和弹出式熔断器都各有优点，如果柜体空间够可以装弹出式熔断器，HRNT弹出式熔断器用于大空间安装，HRNC陶管插入式熔断器用于小空间安装，熔断器下面用瓷瓶作支柱。

并联电容器装置设计规范(GB50227-95)第一章总则第1.0.1条为使电力工程的并联电容器装置设计贯彻国家技术经济政策, 做到安全可靠、技术先进、经济合理和运行检修方便,制订本规范.第1.0.2条本规范适用于220KV及以下变电所、配电所中无功补偿用三相交流高压、低压并联电容器装置的新建、扩建工程设计.第1.0.3条并联电容器装置的设计, 应根据安装地点的电网条件、补偿要求、环境状况、运行检修要求和实践经验,确定补偿容量、选择接线、保护与控制、布置及安装方式.第1.0.4条并联电容器装置的设备选型, 应符合国家现行的产品标准的规定.第1.0.5条并联电容器装置的设计,除应执行本规范的规定外,尚应符合国家现行的有关标准和规范的规定.第二章-1 术语1.高压并联电容器装置(installtion of high voltage shunt capacitors):由高压并联电容器和相应的一次及二次配套设备组成, 可独立运行或并联运行的装置.2.低压并联电容器装置(installtion of low voltage shunt capacitors):由低压并联电容器和相应的一次及二次配套元件组成, 可独立运行或并联运行的装置.3.并联电容器的成套装置(complete set of installation for shunt capacitors):由制造厂设计组装设备向用户供货的整套并联电容器装置.4.单台电容器(capacitor unit):由一个或多个电容器元件组装于单个外壳中并引出端子的组装体.5.电容器组(capacitor bank):电气上连接在一起的一群单台电容器.6.电抗率(reactance ratio):串联电抗器的感抗与并联电容器组的容抗之比,以百分数表示.7.放电器、放电元件(discharge device、discharge component):装在电容器内部或外部的, 当电容器从电源脱开后能将电容器端子间的电压在规定时间内降低到规定值的设备或元件.8.串联段(series section):在多台电容器连接组合中,相互并联的单台电容器群.9.剩余电压(residual voltage):单台电容器或电容器组脱开电源后, 电容器端子间或电容器组端子间残存的电压.10.涌流(inrush transient current):电容器组投入电网时的过渡过电流.11.外熔丝(external fuses):装于单台电容器外部并与其串联连接, 当电容器发生故障时用以切除电容器的熔丝.12.内熔丝(internal fuses):装于单台电容器内部与元件或元件组串联连接, 当元件发生故障时用以切除该元件或元件组的熔丝.13.放电容量(discharging capacity):放电器允许连接的电容器组的容量.14.不平衡保护(unbalance protection):利用电容器组内两个相关部分之间的电容量之差形成的电流差或电压差构成的保护.第二章-2 符号1.Qcx:发生n次谐波谐振的电容器容量.2.Sd: 并联电容器装置安装处的母线短路容量.3.n: 谐波次数.4.K: 电抗率.5.I*ym:涌流峰值的标么值.6.β: 涌流计算中计及的电源影响系数.7.Q: 电容器组容量.8.Uc: 电容器端子运行电压.: 并联电容器装置的母线电压.10.S: 电容器组每相的串联段数.第二章-3 代号1.C: 电容器组.2.IC、2C、3C: 并联电容器装置分组回路编号.3.C1、C2、Cn: 单台电容器编号.4.L: 串联电抗器或限流线圈.5.QS: 隔离开关或刀开关.6.QF: 断路器.7.QG: 接地开关.8.TA: 电流互感器.: 放电器、放电元件.10.FV: 避雷器.11.FU: 熔断器.12.KM: 交流接触器.13.KA: 热继电器.14.HL: 指示灯.15.Uo: 开口三角电压.16.△U:相不平衡电压.17.△I:桥差电流.18.Io: 中性点不平衡电流. 第三章接入电网基本要求第3.0.1条高压并联电容器装置接入电网的设计,应按全面规划、合理布局、分级补偿、就地平衡的原则确定最优补偿容量和分布方式.第3.0.2条变电所里的电容器安装容量,应根据本地区电网无功规划以及国家现行标准《电力系统电压和无功电压技术导则》和《全国供用电规划》的规定计算后确定.当不具备设计计算条件时,电容器安装容量可按变压器容量的10%-30%确定.第3.0.3条电容器分组容量,应根据加大单组容量、减少组数的原则确定.当分组电容器按各种容量组合运行时,不得发生谐振,且变压器各侧母线的任何一次谐波电压含量不应超过现行国家标准《电能质量- 公用电网谐波》的有关规定.谐振电容器容量,可按下式计算:Qcx=Sd[(1/n^2)-K] (3.0.3)式中:Qcx为发生n次谐波谐振电容器容量(Mvar);Sd为并联电容器装置安装处的母线短路容量(MVA);n为谐波次数,即谐波频率与电网基波频率之比;K为电抗率.第3.0.4条高压并联电容装置应装设在变压器的主要负荷侧.当不具备条件时,可装设在三绕组变压器的低压侧.第3.0.5条当配电所中无高压负荷时,不得在高压侧装设并联电容器装置.第3.0.6条低压并联电容器装置的安全地点和装设容量,应根据分散补偿和降低线损的原则设置. 补偿后功率因数应符合现行国家标准《全国供用电规则》的规定.第四章电气接线第一节接线方式第4.1.1条高压并联电容器装置, 在同级电压母线上无供电线路和有供电线路时, 可采用各分组回路直接接入母线,并经总回路接入变压器的接线方式.当同级电压母线上有供电线路,经技术经济比较合理时,可设置电容器专用母线的接线方式.第4.1.2条高压电容器组的接线方式,应符合下列规定:一、电容器组宜采用单星形接线或双星形接线.在中性点非直接接地的电网中,星形接线电容器组的中性点不应接地.二、电容器组的每相或每个桥臂,由多台电容器串联组合时, 应采用先并联后串联的接线方式.第4.1.3条低压电容器或电容器组, 可采用三角形接线或中性点不接地的星形接线方式.第二节配套设备及其连接第4.2.1条高压并联电容器装置的分组回路, 可采用高压电容器组与配套设备连接的方式,并装设下列配套设备:1.隔离开关、断路器或跌落式熔断器等设备.2.串联电抗器.3.操作过电压保护用避雷器.4.单台电容器保护用熔断器.5.放电器和接地开关.6.继电保护、控制、信号和电测量用一次设备及二次设备.第4.2.2条低压联联电容器装置接线宜装设下列配套元件;当采用的交流接触器具的限制涌流功能和电容器柜有谐波超值保护时,可不装设相应的限流线圈和热继电器.1.总回路刀开关和分回路交流接触器或功能相同的其他元件.2.操作过电压保护用避雷器.3.短路保护用熔断器.4.过载保护用热继电器.5.限制涌流的限流线圈.6.放电器件.7.谐波含量超限保护、自动投切控制器、保护元件、信号和测量表计等配套器件.第4.2.3条串联电抗器宜装设于电容器组的中性点侧. 当装设于电容器组的电源侧时,应校验动稳定电流和热稳定电流.第4.2.4条当电容器配置熔断器时, 应每台电容器配一只喷式熔断器; 严禁多台电容器共用一只喷逐式熔断器.第4.2.5条当电容器的外壳直接接地时, 熔断器应接在电容器的两侧.当电容器装设于绝缘框(台)架上且串联段数为二段及以上时,至少应有一个串联段的熔断器接在电容器的电源侧.第4.2.6条电容器组应装设放电器或放电元件.第4.2.7条放电器宜采用与电容器组直接并联的接线方式. 当放电器采用星形接线时,中性点不应接地.第4.2.8条低压电容器组装设的外部放电器件, 可采用三角形接线或不接地的星形接线,并直接与电容器连接.第4.2.9条高压电容器组的电源侧和中性点侧.宜设置检修接地开关.第4.2.10条高压并联电容器装置的操作过电压保护和避雷器接线方式, 应符合下列规定:一、高压并联电容器装置的分组回路,宜设置操作过电压保护.二、当断路器公发生单相重击穿时,可采用中性点避雷器接线方式,或采用相对地避雷器接线方式.三、断路器出现两相重击穿的概率极低时,可不设置两重击穿故障保护. 当需要限制电容器极间和电源侧对地地电压时, 其保护方式应符合下列规定:1.电抗率为12%及以上时,可采用避雷器与电容器组并联连接和中性点避雷器接线的方式.2.电抗率不大于1%时, 可采用避雷器与电容器组并联连接和中性点避雷器接线的方式.3.电抗率为4.5%-6%时,避雷器接线方式宜经模拟计算研究确定. 第五章电器和导体的选择第一节一般规定第5.1.1条并联电容器装置的设备选型,应根据下列条件选择: 1.电网电压、电容器运行工况.2.电网谐波水平.3.母线短路电流.4.电容器对短路电流的助增效应.5.补偿容量及扩建规划、接地、保护和电容器组投切方式.6.海拔高度、气温、湿度、污秽和地震烈度等环境条件.7.布置与安装方式.8.产品技术条件和产品标准.第5.1.2条并联电容器装置的电器和导体的选择, 应满足在当地环境条件下正常运行、过电压状态和短路故障的要求.第5.1.3条并联电容器装置的总回路和分组回路的电路和导体的稳态过电流,应为电容器额定电流的1.35倍.第5.1.4条高压并联电容器装置的外绝缘配合, 应与变电所、配电所中同级电压的其他电气设备一致.第5.1.5条并联电容器成套装置的组合结构,应便于运输和现场安装. 第二节电容器第5.2.1条电容器的选型应符合下列规定:一、可选用单台电容器、集合式电容器和单台容量在500Kvar及以上的电容器且成电容器组.二、设置在严寒、高海拔、湿热带等地区和污秽、易燃易爆等环境中的电容器,均应满足特殊要求.三、装设于屋内的电容器,宜选用难燃介质的电容器.四、装设在同一绝缘框(台)架上串联段数为二段的电容器组,宜选用单套电容器.第5.2.2条电容器额定电压的选择,应符合下列要求:一、应计入电容器接入电网处的运行电压.二、电容器运行中承受的长期工频过电压,应不大于电容器额定电压的1.1倍.三、应计入接入串联电抗器引起的电容器运行电压升高,其电压升高值按下式计算:Uc = {Us/[(√3)S]}.1/(1-K) (5.2.2)式中:1.Uc为电容器端子运行电压(KV);为并联电容器装置的母线电压(KV);3.S为电容器组每相的串联段数.第5.2.3条电容器的绝缘水平,应按电容器接入电网处的要求选取.第5.2.4条电容器的过电压值和过电流值, 应符合国家现行产品标准的规定.第5.2.5条单台电容器额定容量的选择, 应根据电容器组设计容量和每相电容器串联、并联的台数确定,并宜在电容器产品额定容量系列的优先值中选取.第5.2.6条低压电容器宜采用自愈式电容器.第三节断路器第5.3.1条高压并联电容器装置断路器的选择, 除应符合断路器有关标准外,尚应符合下列规定:一、并合时,触头弹跳时间不应大于2ms,并不应有过长的预击穿; 10KV 少油断路器的关合预击穿时间不得超过3.5ms.二、开断时不应重击穿.三、应能承受关合涌流,以及工频短路电流和电容器高频涌流的联合作用.四、每天投切超过三次的断路器,应具备频繁操作的性能.第5.3.2条高压并联电容器装置总回路中的断路器, 应具有切除所连接的全部电容器组和开断总回路短路电流的能力. 条件允许时,分组回路的断路器可采用不承担开断短路电流的开关设备.第5.3.3条投切低压电容器的开关,其接通、分断能力和短路强度,应符合装设点的使用条件.当切除电容器时,不应发生重击穿,并应具备频繁操作的性能.第四节熔断器第5.4.1条电容器保护使用的熔断器,宜采用喷逐式熔断器.第5.4.2条熔断器的时间-电流特性曲线,应选择在被保护的电容器外壳的10%爆裂概率曲经的左侧. 时间-电流特性曲线的偏差,应符合现行国家标准《高压并联电容器单台保护用熔断器订货技术条件》的有关规定.第5.4.3条熔断器的熔丝额定电流选择, 不应小于电容器额定电流的1.43倍,并不宜大于额定电流的1.55倍.第5.4.4条设计选用的熔断器的额定电压、耐受电压、开断性能、熔断特性、抗涌流能力、机械性能和电气寿命,均应符合国家现行标准《高压并联电容器单台保护用熔断器订货技术条件》的规定.第五节串联电抗器第5.5.1条串联电抗器的选型, 宜采用干式空心电抗器或油浸式铁心电抗器,并应根据技术经济比较确定.第5.5.2条串联电抗器的电抗率选择应符合下列规定:一、仅用于限制涌流时,电抗率宜取0.1%-1%.二、用于抑制谐波, 当并联电容器装置接入电网处的背景谐波为5次及以上时,宜取4.5%-6%; 当并联电容器装置接入电网处的背景谐波为3次及以上时,宜取12%;亦可采用4.5%-6%与12%两种电抗率.第5.5.3条并联电容器装置的合闸涌流限值, 宜取电容器组额定电流的20倍;当超过时,应采用装设串联电抗器予以限制.电容器组投入电网时的涌流计算,应符合本规范附录B的规定.第5.5.4条串联电抗器的额定电压和绝缘水平, 应符合接入处电网电压和安装方式要求.第5.5.5条串联电抗器的额定电流不应小于所连接的电容器组的额定电流,其允许过电流值不应小于电容器组的最大过电流值.第5.5.6条变压器回路装设限流电抗器时, 应计入其对电容器分组回路的影响和抬高母线电压的作用.第六节放电器第5.6.1条当采用电压互感器作放电器时,宜采用全绝缘产品,其技术特性应符合放电器的规定.第5.6.2条放电器的绝缘水平应与接入处电网绝缘水平一致. 放电器的额定端电压应与所并联电容器的额定电压相配合.第5.6.3条放电器的放电性能应满足电容器组脱开电源后, 在5S内将电容器组上的剩余电奢降至50V及以下.第5.6.4条当放电器带有二次线圈并用于保护和测量时, 应满足二次负荷和电压变比误差的要求.第七节避雷器第5.7.1条避雷器用于限制并联电容器装置操作过电压保护时, 应选用无间隙金属氧化物避雷器.第5.7.2条与电容器组并联连接的避雷器、与串联电抗器并联连接的避雷器和中性点避雷器参数选择,应根据工程设计的具体条件进行模拟计算确定.第八节导体及其他第5.8.1条单台电容器至母线或熔断器的连接线应采用软导线, 其长期允许电流不应小于单台电容器额定电流的1.5倍.第5.8.2条电容器组的汇流母线和均压线的导线截面应与分组回路的导体截面一致.第5.8.3条双星形电容器组的中性点连接线和桥形接线电容器组的桥连接线,其长期允许电流不应小于电容器组的额定电流.第5.8.4条并联电容器装置的所有连接导体, 应满足动稳定和热稳定的要求.第5.8.5条用于高压并联电容器装置的支柱绝缘子, 应按电压等级、泄漏距离、机械荷载等技术条件选择和校验.第5.8.6条用于高压并联电容器组不平衡保护的电流互感器, 应符合下列要求:一、额定电压应按接入处电网电压选择.二、额定电流不应小于最大稳态不平衡电流.三、应能耐受故障状态一的短路电流和高频涌放电流. 并应采取装设间隙或装设避雷器等保护措施.四、准确等级可按继电保护要求确定.第5.8.7条用于高压电容器组不平衡保护的电压互感器,应符合下列要求:一、绝缘水平应按接入处电网电压选择.二、一次额[下电压不得低于最大不平衡电压.三、一次线圈作电容器的放电回路时,应满足放电容量要求.四、准确等级可按电压测量要求确定.第六章保护装置和投切装置第一节保护装置第6.1.1条电容器故障保护方式应根据各地的实践经验配置.第6.1.2条电容组应装设不平衡保护,并应符合下列规定:一、单星形接线的电容器线岢采用开口三角电压保护.二、串联段数为二段及以上的单星形电容器组岢打用电压差动保护.三、每相能接成四个桥臂的单星形电容器组,可采用桥式差电流保护.四、以星形接线电容器组,可采用中性点不平等电流保护.采用外熔丝保护和电容器组,其不平衡保护应按单台电容器过电压允许值整定. 采用内熔丝保护和无熔丝保护的电容器且,其不平衡保护应按电容器内部元件过电压允许值整定.第6.1.3条高压并联电容器装置可装设带有短延时的速断保护和过流保护,保护动作于跳闸.速断保护的动作电流值,在最小运行方式下, 电容顺组端部引线发生两相短路时,保护的灵敏系数应符合要求; 动作时限应大于电容器组合闸涌流时间.第6.1.4条高压并联电容器装置宜装设过负荷保护, 带时限动作于信号或跳闸.第6.1.5条高压并联电容器装置应装设母线过电压保护, 带时限动作于信号或跳闸.第6.1.6条高压并联电容器装置应装设母线失压保护, 带时限动作于跳闸.第6.1.7条容量为0.18MVA 及以上的油浸式铁心串联电抗器装设瓦斯保护.轻瓦斯动作于信号,重瓦斯动作于跳闸.第6.1.8条低压并联电容器装置, 应有短路保护、过电压保护、失压保护,并宜有过负荷保护或谐波超值保护.第二节投切装置第6.2.1条高夺并联电容器装置可根据其在电网中的作用、设备情况和运行经验选择自动投切或手动投投切方式,并应符合下列规定:一、兼负电网调压的并联电容器装置.可采用按电压、无功功率及时间等组合条件的自动投切.二、变电所的主变压器具有载调压装置时,可采用对电容器组与变压器分接头进行综合调节的自动投切.三、除上述之外变电所的并联电容器装置,可分别采用按电压、无功功率(电流)、功率因数或时间为控制量的自动投切.四、高压并联电容器装置,当日投切不超过三次时,宜采用手动投切.第6.2.2条低压并联电容器装置应采用自动投切. 自动投切的控制量可选用无功功率、电压、时间、功率因数.第6.2.3条自动投切装置应具有防止保护跳闸时误合电容器组的闭锁功能,并根据运行需要应具有的控制、调节、闭锁、联络和保护功能; 应设改变投切方式的选择开关.第6.2.4条并联电容器装置,严禁设置自动重合闸.第七章控制回路、信号回路和测量仪表第一节控制回路和信号回路第7.1.1条220KV变电所的并联电容器装置, 宜在主控制室内控制, 其他变电所和配电所的并联电容器装置,可就地控制.第7.1.2条高压并联电容器装置的断路器, 宜采用一对一的控制方式,其控制回路,应具的防止投切设备跳跃的闭锁功能.第7.1.3条高压并联电容器装置的断路器与相应的隔离开关和接地开关之间,应设置闭锁装置.第7.1.4条高压并联电容器装置, 应设置断路器的位置信号、运行异常的预告信号和事故跳闸的信号.第7.1.5条低压并联电容器装置,应具有电容器投入和切除的信号. 第二节测量仪表第7.2.1条高压并联电容器装置所连接的母线, 应有一只切换测量线电压的电压表.第7.2.2条高压并联电容器装置的总回路, 应装设无功功率表、无功电度表及每相一只电流表.第7.2.3条当总回路下面连接有燕联电容器和并联电抗器时, 总回路应装设双方向的无功率表,并应装设分别计量容性和感性的无功电度表.第7.2.4条高压并联电容器装置的分组回路中, 可仅设一只电流表. 当并联电容器装置和供电线路同接一条母线时,宜在高压并联电容器装置的分组回路中装设无功电度表.第7.2.5条低压并联电容器装置, 应具有电流表、电压表及功率因数表.第八章布置和安装设计第一节一般规定第8.1.1条高压并联电容器装置的布置和安装设计, 应利于分期扩建、通风散热、运行巡视、便于维护检修和更换设备.第8.1.2条高压联电容器装置的布置型式, 应根据安装地点的环境条件、设备性能和当地实距经验, 选择屋外布置和屋内布置.一般地区宜采用屋外布置;严寒、湿热、风沙等特殊地区和污秽、易燃易爆等特殊环境宜采用屋内布置.屋内布置的并联电容器装置,应防设置防止凝露引起的污闪事故的措施.第8.1.3条低压并联电容器装置的布置型式, 应根据设备适用于的环境条件确定采用屋内布置或屋布置.第8.1.4条屋内高压并联电容器装置和供电线路的开关柜, 不宜同室布置.第8.1.5条低压电容器柜和低压配电屏可同室布置, 但宜将电容器柜布置在同列屏柜的端部.第8.1.6条高压并联电容器装置中的铜、铝导体连接, 应采取装设铜铝过渡接头等措施.第8.1.7条电容器组的框(台)架、柜体结构件、串联电抗器的支(台)架等钢结构构件,应采用镀锌或其他的有效的防腐措施.第8.1.8条高压电容器组下部地面和周围地面的处理, 宜符合下列规定:一、在屋外电容器组外廓1m范围内的地面上,宜铺设卵石层或碎石层,其厚度应为100mm,并海里高于周围地坪.二、屋内电容器组下部地面,应有防止液体溢流措施. 屋内其他部分可采用混凝土地面;面层宜采用水泥沙浆抹面并压光.第8.1.9条低压电容器室地面,宜采用混凝土地面;面层宜采用水泥少浆抹面并压光.第8.1.10条电容器的屋面防水标准,不得低于屋内配电装置室. 第二节高压电容器组的布置和安装设计第8.2.1条电容器组的布置,宜分相设置独立的框(台)架.当电容器台数较少或受到地限制时,可设置三相共用的框架.第8.2.2条分层布置的电容器组框(台)架,不宜超过三层,每层不应超过两排,四周和层间不得设置隔板.第8.2.3条电容器组的安装设计最小尺寸,应符合表8.2.3的规定:电容器组安装设计最小尺寸(mm) 表8.2.3━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━名称最小尺寸──────────────────────────────电容器(屋内、屋外):间距100排间距离200电容底部距地面:屋外300屋内200框(台)架顶部至顶棚净距: 1000━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━第8.2.4条屋内外布置的电容器组, 在其四周或一侧应设置维护通道,其宽度洞庭湖小于1.2m. 当电容器双排布置时,框(台)架和墙之间或框(台)架相互间可设置检修走道,其宽度不宜小于1m.注:1.维护通道系指正常运行时巡视、停电后进行维护检修和更换设备的通道.2.检修走道系指停电后维护检修工作使用的走道.第8.2.5条电容器组的绝缘水平,应与电网绝缘水平相配合.当电容器与电网绝缘水平一致时,应将电容器外壳和框(台)架可靠接地; 当电容器的绝缘水平低于电网时,应将电容器安装在与电网绝缘水平相一致。

目次1 总则............................................ ( 1)2 术语、符号和代号 (2)2.1 术语 (2)2.2 符号 (4)2.3 代号 (4)3接入电网基本要求 (6)4 电气接线 (8)4.1 接线方式 (8)4.2 配套设备及其连接 (9)5电器和导体选择.................................... ( 13)5.1 一般规定 (13)5.2 电容器 (13)5.3 投切开关 (15)5.4 熔断器 (16)5.5 串联电抗器........................................ ( 16)5.6 放电线圈 (17)5.7 避雷器 (18)5.8 导体及其他 (18)6保护装置和投切装置 ................................ ( 19)6.1 保护装置 (19)6.2 投切装置 (21)7 控制回路、信号回路和测量仪表 (23)7.1 控制回路和信号回路 (23)7.2 测量仪表 (23)8 布置和安装设计 (25)8.1 一般规定 (25)8.2 并联电容器组的布置和安装设计 (26)8.3 串联电抗器的布置和安装设计 (27)9 防火和通风 (29)9.1 防火 (29)9.2 通风 (30)附录A 电容器组投入电网时的涌流计算 (31)本规范用词说明 (32)引用标准名录 (33)Contents1 General provisions ..................................................................... ( 1)2 Terms , symbols and codes (2)2.1 Terms (2)2.2 Symbols (4)2.3 Codes (4)3 Basic requirements for connection into network (6)4 Electrical wiring (8)4.1 Modes of wiring (8)4.2 Associated equipment and its connection (9)5 Selection of electrical apparatus and conductors (13)5.1 General requirements (13)5.2 Capacitor ..................................................................................... ( 13)5.3 Switch (15)5.4 Fuse (16)5.5 Series reactor .............................................................................. ( 16)5.6 Discharge coil (17)5.7 Lightning arrester ..................................................................... ( 18)5.8 Conductor and others ................................................................. ( 18)6 Protection devices and switching devices (19)6.1 Protection devices ...................................................................... ( 19)6.2 Switching devices (21)7 Control circuits , signal circuits and measuringinstruments (23)7.1 Control circuits and signal circuits (23)7.2 Measuring instruments (23)8 Arrangement and installation design (25)8.1 General requirements (25)8.2 Arrangement and installation design for shuntcapacitor banks (26)8.3 Arrangement and installation design for seriescapacitor banks (27)9 Fire prevention and ventilation (29)9.1 Fire Prevention (29)9.2 Ventilation (30)Appendix A Calculation of inrush current whenconnecting capacitor banks to the grid (31)Explanation of wording in this code (32)List of quoted standards (33)1 总则1.0.1为使电力工程的并联电容器装置设计中，贯彻国家的技术经济政策，做到安全可靠、技术先进、经济合理和运行检修方便，制定本规范。

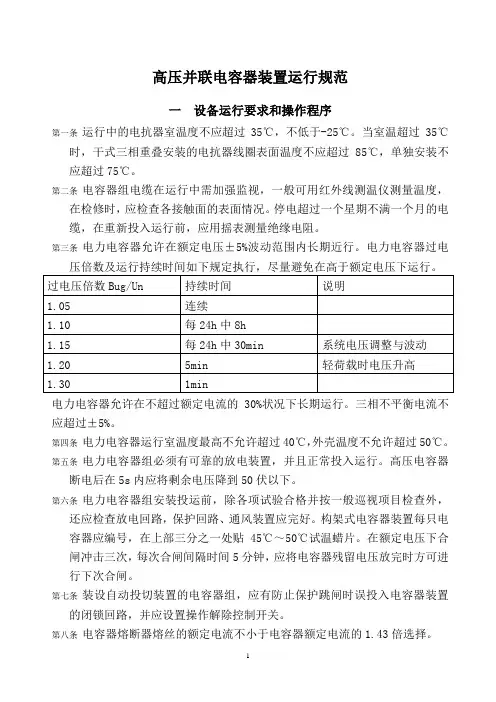

高压并联电容器装置运行规范一设备运行要求和操作程序第一条运行中的电抗器室温度不应超过35℃，不低于-25℃。

当室温超过35℃时，干式三相重叠安装的电抗器线圈表面温度不应超过85℃，单独安装不应超过75℃。

第二条电容器组电缆在运行中需加强监视，一般可用红外线测温仪测量温度，在检修时，应检查各接触面的表面情况。

停电超过一个星期不满一个月的电缆，在重新投入运行前，应用摇表测量绝缘电阻。

第三条电力电容器允许在额定电压±5%波动范围内长期近行。

电力电容器过电压倍数及运行持续时间如下规定执行，尽量避免在高于额定电压下运行。

电力电容器允许在不超过额定电流的30%状况下长期运行。

三相不平衡电流不应超过±5%。

第四条电力电容器运行室温度最高不允许超过40℃，外壳温度不允许超过50℃。

第五条电力电容器组必须有可靠的放电装置，并且正常投入运行。

高压电容器断电后在5s内应将剩余电压降到50伏以下。

第六条电力电容器组安装投运前，除各项试验合格并按一般巡视项目检查外，还应检查放电回路，保护回路、通风装置应完好。

构架式电容器装置每只电容器应编号，在上部三分之一处贴45℃～50℃试温蜡片。

在额定电压下合闸冲击三次，每次合闸间隔时间5分钟，应将电容器残留电压放完时方可进行下次合闸。

第七条装设自动投切装置的电容器组，应有防止保护跳闸时误投入电容器装置的闭锁回路，并应设置操作解除控制开关。

第八条电容器熔断器熔丝的额定电流不小于电容器额定电流的1.43倍选择。

第九条投切电容器组时应满足下列要求：1. 分组电容器投切时，不得发生谐振（尽量在轻载荷时切出）；对采用混装电抗器的电容器组应先投电抗值大的，后投电抗值小的，切时与之相反；2.投切一组电容器引起母线电压变动不宜超过2.5%。

第十条在出现保护跳闸或因环境温度长时间超过允许温度，及电容器大量渗油时禁止合闸；电容器温度低于下限温度时，避免投入操作。

第十一条电力电容器停用时：应先拉开断路器，再拉开电容器侧隔离刀闸，后拉开母线侧隔离刀闸。

TBBA系列高压并联电容器装置(自动投切) 产品说明书一、概述TBBA型高压并联电容器装置（自动投切）适用于石化、冶金、钢铁、机械、水泥、交通、化工等行业6kV、10kV电力系统，在配电线路中作系统无功功率的自动补偿装置，系统对6kV、10kV母线进行自动跟踪投切，稳定网络电压和线路功率因数，以减少配电系统和变压器的损耗，提高电网供电质量。

TBBA型高压并联电容器装置由若干组自动补偿柜组成。

每组自动补偿柜内含真空接触器或断路器(单组1000kVar以上使用断路器投切)、电压互感器(或放电线圈)、电流互感器、抗涌流或抗谐波的干式空芯（或干式铁芯）电抗器、电力电容器及相应控制、保护器件，一般为组装在一个柜体内的一体化装置。

二、标准及规范IEC60871-1：1999 高电压并联电容器GB50227-2008 并联电容器装置设计规范JB/7111-1997 高电压并联电容器装置GB/T11024.1-2001 标称电压1kV以上交流电力系统用并联电容器DL/T604-1996 高电压并联电容器装置订货技术条件GB10229-88 电抗器三、正常工作条件●装置为户内安装。

●安装运行地区的海拔高度应不超过1000m。

●使用环境温度为-40℃-＋45℃，相对湿度为85%。

●安装场所无有害气体或蒸汽，且无导电性尘埃，无易燃易爆危险品。

●安装场地无剧烈震动和冲击。

●与垂直面的倾斜度不超过5度。

●装置的适用条件超过上述要求，另行设计。

注：装置的适用条件超过上述要求，应另行设计。

四、型号说明T B B A装置总容量Kvar装置额定电压KV自动投切并联电容补偿成套装置五、产品特点5.1 性能特点●采用美国库柏公司优质全膜电力电容器，电容器采用最新的设计理念－延伸箔及无焊接连接、激光切割铝箔技术和独有的专用专利技术。

具有设计场强高，比特性小，体积小，可靠性高，寿命长，损耗小，运行温升低等特点。

●采用先进的无功功率和电压调节控制装置，自动跟踪母线无功功率和电压对电容器组进行自动投切控制，可靠性高，抗干扰能力强，自动化程度高，操作方便并具有强大的显示功能及全面的统计功能，具有自动控制、手动操作、远方控制多种工作方式供用户选择。

高压并联电容器运行维护规定1．总则：1.1 本标准适用于变电所10kV、35kV并联电容器的运行、维护与管理。

1.2 调度、变电值班员，有关生产、技术领导和专职技术人员要熟知本规定。

2．电容器组的运行2.1是容器的投运与切除，应根据调度命令或有关规定进行。

2.2电容器的自动投功装置的自动投切方式及定值，按调度命令整定。

2.3 电容器最高运行电压不得超过其额定电压的1.1倍。

2.4 电容器最大运行电流不应超过其额定电流1.3倍。

2.5 电容器组的三相电流之差不超过5%，当超过时应查明原因，并采取相应措施。

2.6 高温季节，应注意电容器室的通风，避免电容器在高压（高于额定值）和高气温同时出现时运行。

2.7 电容器的运行电压或电流用油箱表面温度超过其规定值时应及时汇报调度，采取措施或退出运行。

2.8 新安装的电容器组或长期停用又重新启用的电容器组除交接试验或检测必须合格外，在正式投运关，应进行冲击合闸三次，每次间隔时间不少于5分钟。

2.9 电容器组切除后再次合闸，其间隔时间一般不少于5分钟，对于装有并联电阻的开关一般每次操作间隔不得少于15分钟。

2.10 电容器投入运行后要监视电压和电流值,并作好记录。

2.11 当电容器组在运行中个别熔丝熔断，但开关尚未跳闸，仍可继续运行，待停电后一并进行处理。

2.12 接有电容器组母线失压时，其电容器开关应断开，恢复送电时，应先合出线开并，待负荷恢复后再合电容器组开关。

3．电容器组的检查维护。

3.1 对电容器组附属设备必须按照电气预防性试验待规程要求进行试验。

3.2 对电容器组的巡视，每天不得少于三次。

巡视中应注意电容器有无鼓肚及渗漏油，贴于电容器上的示温蜡片不应熔化，套管有无闪络痕迹及放电现象，接头部位应无发热迹象，放电、通风装置是否正常工作，并做好巡视记录。

3.3在电容器装置上进行维护工作，除按照《电业安全工作规程》的规定安全措施外，还应对电容器每台进行放电。

3.4 电容器组成应定期停电维修，室内安装的电容器组，每年至少一次，半露天、户外式的电容器组每半年至少一次，配电线路上安装的电容器可与线路停电维修一并进行，其维修内容如下：3.4.1 清扫套管理外壳及构架（必要时进行涂漆防腐），检查电容器有鼓肚和渗漏油，并进行处理。

并联电容器装置设计规范（条文说明）中华人民共和国国家标准并联电容器装置设计规范GB 50227—95条文说明主编单位：电力工业部西南电力设计院1 总则1.0.1 本条为制订本规范的目的。

本条强调并联电容器装置设计要贯彻国家的基本建设方针，体现我国的技术经济政策，技术上把安全可靠放在首位，在设计的技术经济综合指标上要体现技术先进，同时要为运行创造良好的条件。

1.0.2 本条规定了本规范的适用范围。

本规范的重点是对高压并联电容器装置设计技术要求作规定。

用户的低压无功补偿，基本上是选用制造厂生产的低压电容器柜而极少作装置的整体设计，因此，对低压并联电容器装置仅在电容器柜设备选型和安装设计方面作了必要的技术规定供遵循。

1.0.3 本条为并联电容器装置设计原则的共性要求。

工程设计要考虑各自的具体情况和当地实践经验，不能一概而论。

本规范的一些条文规定具有一定的灵活性，要正确理解，合理运用。

1.0.4 为使并联电容器装置的设备选型正确，达到运行可靠，本条强调设备选型要符合国家现行的产品技术标准的规定。

这些标准有《低电压并联电容器》、《高电压并联电容器》、《串联电抗器》、《集合式并联电容器》、《低压并联电容器装置》、《高压并联电容器装置》，以及《高压并联电容器技术条件》、《高压并联电容器用串联电抗器订货技术条件》、《高压并联电容器单台保护用熔断器订货技术条件》等行业标准。

1.0.5 本条明确了本规范与相关规范之间的关系。

本规范为高压并联电容器装置设计和低压电容器柜选型与安装设计的统一专业技术标准。

除个别内容在本规范中强调而外，凡在国家现行的标准中已有规定的内容，本规范不再重复。

2 术语、符号、代号本规范为新编国家标准，为执行条文规定时正确理解特定的名词术语的含义，列入了一些术语，以便查阅。

同时，将条文和附录中计算公式采用的符号和图例中的代号纳入本章集中列出。

条文和附录中计算公式的符号按本专业的特点和通用性制订。

附件9高压并联电容器装置运行规范国家电网公司二○○五年三月目录第一章总则 (1)第二章引用标准 (1)第三章设备验收 (2)第四章设备运行维护项目、手段及要求 (3)第五章设备巡视检查项目、手段及要求 (5)第六章设备操作程序及注意事项 (6)第七章事故和故障处理预案 (7)第八章培训要求 (8)第九章技术管理 (9)高压并联电容器装置运行规范编制说明 (10)第一章总则第一条为了规范并联电容器的运行管理，使其达到标准化、制度化，保证设备安全、可靠和经济运行，特制定本规范。

第二条本规范是依据国家有关标准、规程、制度及《国家电网公司变电站管理规范》，并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定的。

第三条本规范对并联电容器运行管理中的验收、巡视和维护、缺陷管理、技术培训、技术管理等工作提出了具体要求。

第四条本规范适用于国家电网公司系统的6kV110kV并联电容器的运行管理工作。

第五条各网、省公司可根据本规范，结合本地区实际情况制定相应的实施细则。

第二章引用标准第六条以下为本规范引用的标准、规程和导则，但不限于此。

GB 6915-1986 高原电力电容器GB 3983.2-1989 高电压并联电容器GB 11025-1989 并联电容器用内部熔丝和内部过压力隔离器GB 15116.5-1994 交流高压熔断器并联电容器外保护用熔断器GB 50227-1995 并联电容器装置设计规范GBJ147-1990 电气装置安装工程高压电器施工及验收规范DL 402-1991 交流高压断路器订货技术条件DL 442-1991 高压并联电容器单台保护用熔断器订货技术条件DL 462-1992 高压并联电容器用串联电抗器订货技术条件DL/T 604-1996 高压并联电容器装置订货技术条件DL/T 628-1997 集合式高压并联电容器订货技术条件DL/T 653-1998 高压并联电容器用放电线圈订货技术条件DL/T 804-2002 交流电力系统金属氧化物避雷器使用导则DL/T 840-2003 高压并联电容器使用技术条件JB/T 8958-1999 自愈式高电压并联电容器GB 50227-1995 并联电容器装置设计规范DL/T 840-2003 高压并联电容器使用技术条件国家电网生（2003）387号变电站管理规范（试行）国家电网公司生产输电（2003）95号《电力生产设备评估管理办法》国家电网公司《并联电容器技术标准》国家电网公司《并联电容器技术监督规定》国家电网公司《预防并联电容器事故措施》第三章设备验收第七条电容器在安装投运前及检修后，应进行以下检查：（一）套管导电杆应无弯曲或螺纹损坏；（二）引出线端连接用的螺母、垫圈应齐全；（三）外壳应无明显变形，外表无锈蚀，所有接缝不应有裂缝或渗油。

高压并联电容器装置说明书高压并联电容器装置说明书一．概述产品适用范围与用途TBB型高压并联电容器装置（以下简称装置），主要用于3~ 110kV，频率为50Hz的三相交流电力系统中，用以提高功率因数，调整网络电压，降低线路损耗，改善供电质量，提高供配电设备的使用效率的容性无功补偿装置。

型号、规格及外形尺寸型号说明装置的保护方式通常与电容器组的接线方式有关系，一般的有AK、AC、AQ和BC、BL之分。

执行标准GB 50227 标称电压1kV以上交流电力系统用并联电容器GB 10229 电抗器GB 高压输变电设备的绝缘配合GB 50060 3～110kV高压配电装置设计规范JB/T 5346 串联电抗器JB/T 7111 高压并联电容器装置DL/T 840 高压并联电容器使用技术条件其它现行国家标准。

DL/T 604 高压并联电容器装置订货技术条件产品规格与外形尺寸常用的产品规格与柜体外形尺寸如表1~5所示。

装置的外形和基础的示意图分如图1、图2所示。

产品规格与外形尺寸注：以下尺寸仅供参考，实际尺寸根据用户情况而定。

以单台电容额定电压11/3kV表格 1 卧式-阻尼电抗后置单位：mm表格 2 卧式-阻尼电抗前置单位：mm表格 3 立式-阻尼电抗后置单位：mm表格 4 卧式-铁芯电抗后置单位：mm表格 5 立式-铁芯电抗后置单位：mm图1 装置外形图图2 装置基础图使用环境条件1.装置用于户内或户外；2.安装运行地区的海拔高度不超过1000m（特殊地域或地区可商定）；3.周围空气温度为-40℃～+45℃（特殊环境可商定）；4.空气相对湿度不大于85%（20℃时）；5.无有害气体及蒸汽，无导电性或爆炸性尘埃等；6.安装场所应无剧烈的机械振动和颠簸；7.抗震设防烈度8度。

工作条件装置的连续运行电压为,且能在表6所规定的稳态过电压运行相应时间。

表6 稳态过电压装置能在方均根值不超过×(In为电容器组额定电流)的电流下连续运行。

TBBZ自动投切高压并联电容器装置安装使用说明书1 概述TBBZ柱上式自动投切高压并联电容器装置（以下简称装置）适用于10千伏或6千伏配电线路中，作提高功率因数、降低线路损耗、改善电压质量之用。

本装置可根据线路需要，由用户自行设置，实现并联电容器的自动投切。

同时还具有短路、过电流、过电压、欠电压等保护功能。

所采用的JCZ1系列真空接触器，具有合闸无弹跳、分闸不重燃、寿命长等特点；高压并联电容器带内熔丝和放电电阻；无功补偿自动控制器抗干扰能力强，性能可靠；装置还配有户外式控制电源变压器。

本装置结构紧凑、安装方便。

符合标准JB/T7111-1993《高压并联电容器装置》、DL/T604-1996《高压并联电容器装置订货技术条件》。

2 使用环境条件2.1 周围空气温度：上限+45℃，下限-40℃。

2.2 海拔高度：不高于1000m。

2.3 风速：不大于35m/s。

2.4 日照：幅度（最大）为0.1W/cm2。

2.5 地震：地震烈度不超过8度。

2.6 化学条件：安装场所无有害气体和蒸气，无导电性或爆炸性尘埃。

3 型号含义及主要技术参数3.1 型号含义Y接线方式装置的额定容量kvar额定电压kV柱上式并联电容器装置3.2 主要技术参数主要技术参数见表1。

表1 装置主要技术参数表4 结构和工作原理4.1 本装置由全膜高压并联电容器（带放电电阻及内熔丝）、跌落式保险，真空接触器、电压互感器，氧化锌避雷器、电流互感器，放电线圈、高压无功补偿控制器、保护回路及金具组成。

4.2 本装置有双杆安装及单杆安装两种结构型式（详见附图1、2），一次接线见附图3。

4.3 工作原理4.3.1 关合跌落式熔断器，装置高压电源被接通，电压互感器向高压无功补偿自动控制器（简称自控器）及真空接触器操动机构提供交流100V电源。

当线路的电压、或功率因数、或运行时间处于预先设定的投切范围时，自控器接通操动机构电源，使真空接触器合闸，将电容器组投入线路运行。

简洁高效
10kv及以下变电所并联电容器装置布置的
一般规定
1、室内高压电容器装置宜设置在单独房间内，当电容器组容量较小时，可设置在高压配电室内，但与高压配电装置的距离不应小于1.5m.
低压电容器装置可设置在低压配电室内，当电容器总容量较大时，宜设置在单独房间内。

2、安装在室内的装配式高压电容器组，下层电容器的底部距地面不应小于0.2m，上层电容器的底部距地面不宜大于2.5m，电容器装置顶部到屋顶净距不应小于1.0m.高压电容器布置不宜超过三层。

3、电容器外壳之间（宽面）的净距，不宜小于0.1m.电容器的排间距离，不宜小于0.2m.
4、装配式电容器组单列布置时，网门与墙距离不应小于1.3m；当双列布置时，网门之间距离不应小于1.5m.
5、成套电容器柜单列布置时，柜正面与墙面距离不应小于1.5m；当双列布置时，柜面之间距离不应小于2.0m.
1/ 1。

高压并联电容器装置技术规范1总则：本技术规范合用于恒顺站110KV高压并联电容器成套装置。

2装置使用条件：2.1 自然环境条件：安装场合：户内安装。

海拔高度：≤1000m。

最大相对温度：90％（25℃时）。

最高环境温度：+40℃。

最低环境温度：-25℃。

最大日温差：25℃。

地震烈度：8度，地面水平加速度0.25g。

地面垂直加速度0.125g。

污秽级别：Ⅲ级，泄漏比距≥25mm/kv。

2.2系统条件：✓额定电压：110KV。

✓最高运营电压：126KV.✓额定频率：50HZ。

✓系统负荷：24MV A。

✓中性点连接方式：中性点直接有效接地。

3执行原则：✧GB50227-95《并联电容器装置设计规范》✧GB/T11024.1-《标称电压1KV以上交流电力系统用并联电容器第1某些：总则—性能、实验和额定值—安全规定—安装导则》。

✧GB/T11024.2-《标称电压1KV以上交流电力系统用并联电容器第2某些：耐久性实验》。

✧GB/T11024.3-《标称电压1KV以上交流电力系统用并联电容器第3某些：并联电容器和并联电容器组保护》。

✧GB/T14549-93《电能质量、公用电网谐波》✧GB11032-《交流无间隙金属氧化物避雷器》✧GB10229-88《电抗器》。

4技术规定：4.1 分组及补偿规定：补偿装置分为两组，装机容量分别为60MVar和30MVar，配套电抗器电抗率为12％，60MVar固定投入组，30MVar为依照负荷及电压状况调节投切组，实际总补偿容量不超过80MV ar。

4.2 保持规定：电容器组主断路器（1T DL）保护装置用西门子7S J635保护功能有三相一段时限速断。

三相一段定期过流，欠压/过压保护，两段零序过流保护。

两分支电容器不平衡电流保护装置6万容量组选用西门子7S J635，3万容量组选用美国SEL公司SEL-351A，提供6路不平衡电流保护。

主断路器1DL和分断路器2DL操作回路装ROB-12提供两个断路桥操作回路，自保持、防跳、压力闭锁等功能及PT切换，开关就地/远方操作。
